MANUALE UTENTE Garfield Eco L Klarstein

La ringraziamo per aver acquistato il dispositorio. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improper del dispositorio. Scansionare il codice QR seguente, per accederer al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 70

Descrizione del prodotto 74

Installazione 75

Utilizzo 78

Pulizia e manutenzione 80

Correzione degli errori 81

Scheda dati del prodotto 82

Avviso di smaltimento 84

Articolo numero 10034550
Alimentazione 220-240 V ~ 50-60 Hz

AVVERTENZE DI SICUREZZA

Avvertenze per la sicurezza di bambini e persone che necessitano di tutela

• Bambini a partire da 8 anni e persona con limitate capacità fisiche e psichiche possono utilizzare il dispositivo solo se sono stati istruiti in modo esaustivo da una persona responsabile del loro controllo sulle funzioni e sulle procedure di sicurezza e hanno compreso i rischi connessi.
• I bambini tra 3 e 8 anni possono mettere e togliere alimenti dal congelatore
  Assicurarsi che i bambini non giochino con il dispositorio.
• Pulizia e manutenzione del dispositivo posso sono essere realizzate da bambini al diris supra di 8 anni e con la dovuta supervisione.
• Tenere tutti i materiali di imballaggio lontano dai bambini. Pericolo di soffocamento.
• Quando si smaltisce il disposito, staccare la spina, tagliare il cavo di alimentazione e rimuovere lo sportello. In quello modo si evita che i bambini che giocano si possano ferire, possano subire una scossa elettrica o si chiudano all'interno del congelatore.
• Se questo disposativo ne sostituisce uno più vecchio con chiusura a molla e lucchetto sullo sportello o sul coperchio, rendere inutilizzabili chiusura e lucchetto prima di smaltirlo. In quello modo si evita che i bambini restino chiusi all'interno e che rischino di suffocare.

Avvertenze generiche

• Tenere libero da ostacoli di agli tipo le aperture di ventilazione nell'alloggiamento del dispositivo o nel mobile per l'incasso.
• Non utilizzato sistemi meccanici o altri dispositivi per velocizzare lo sbrinamento.
• Non utilizzato elettrodomestici all'interno del dispositorio, come gelatiere, a meno che non sia appositamente APPROVATO dal produttore per tal fine.
• Se nel dispositiivo c'è una lampadina, non toccarla. Se rimane accesa a lungo può essere bollente. La lampadina inclua nel dispositiivo e di una speciale tipologia, utilizzabile solo con il dispositiivo in consegna. Questa lampadina non è adatta all'illuminazione casalinga. Non utilizzato il dispositiivo alla lampadina.
• Quando si posizione il disposativo, assicurarsi di non schiacciare o danneggiare il cavo di alimentazione.
• Non conservare sostanje explosive nel dispositivo, come bombolette spray con un propellente inflammabile.

• Durante trasporto e installmente, assicurarsi di non danneggiare alcun componente del circuito del refrigerante.

• Evitare fiamme libero e fonti di ignizione nelle vicinanze del disposizio.

• Areare per bene e con regolarità la stanza in cui si trovà il dispositivo.
• Modificare in qualunque modo il disposativo cui siere pesere pericoloso. Ogni danno al cavo cui cui siere pesere cortocircuiti, incendi o scosse elettriche.
• Tutti i componenti elettrici, come spina, cavo di alimentazione e compressore devono essere sostituiti da un centro di assistenza certificato o da personale qualificato.
  Il cavo di alimentazione non può essere prolongato.
• Assicurarsi di poter sempre raggiungere la spina del dispositivo.
  Non tirare il cavo di alimentazione.
• Se la presa elettrica è allentata, non collegarci la spina. Si corre il rischio di scossa elettrica o incendio.
• Questo dispositivo è pesante. Fare attenzione quando lo si sposta.
• Non toccare il vano freezer con le mani umide o bagnate, altrimenti potrebbero risultare usioni da freddo o escoriazioni.
  Non posizionare il dispositivo nella luce del sole diretta.

• Questo dispositivo è adatto all'uso casalingo e in ambienti simili. Tra questosti si trovano:

• Cucine per il personale presso esercizi commerciali, uffici e altri ambienti lavorativi

• Agriturismi, hotel, motel e altri ambienti abitativi
• Pensioni che offrono la colazione (bed & breakfast)
• Servizi di catering e utilizzi simili al di fuori del commercio al dettaglio

Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale ecocompatibile ma infiammabile. Anche se è infiammabile, non danneggia lo strato di ozono e non aumenta l'effetto serra. Tenere presente che I'utilizzo di questo refrigerante comporta rumori del dispositivo. Oltre al rumore del compressore si può sentire anche il flusso del liquido refrigerante. Ciò è inevitabile e non ha un effetto negativo sulle prestazioni del dispositivo. Trasportare il dispositivo con cautela per evitare di danneggiare il circuito di refrigerazione. Le perdite di liquido refrigerante possono causare irritazioniagli occhi.

Informazioni sull'uso quotidiano

Non mettere alimenti bollenti nel dispositorio.
Non pogiare gli alimenti alla parete posteriore interna.
- Alimenti che sono stati scongelati non possono essere surgelati nuovamente.
- Conservare gli alimenti surgelati imballati seguendo le indicatori del produttore.
- Non mettere bevande gassate nel congelatore, altrimenti la pressione interna potrebbe causare l'esplosione e il danneggiamento del disposativo.
- Aprire lo sportello il meno possibile.
- Non impostare una temperatura troppo bassa sul termostato.
- Lasciare nel disposativo tutti gli accessori, come cassetti, ripiani e appoggio, in modo da ridurre i consumi energetici.

Informazioni sull'installazione

• Disimballare il dispositivo e controllare se presenta danni. Non collegare il dispositivo se è danneggiato. In caso di danni, comunicarli immediatamente al produttore. Conservare l'imballaggio originale per eventuali spedizioni di ritorno.
• Prima di collegare il dispositorio, attendere almeno 4 ore, in modo che il refrigerante possa distribuirsi correttamente nel circuito.
• Garantire sufficiente ventilazione intorno al dispositivo, altrimenti si rischia il surriscaldamento.
• I distanziatori sul disposativo devono essere poggiati alla parete, se possibile. In quello modo si evitano bruciature dovute al contatto del compressore o del condensatore quando sono bollenti.
  Il dispositivo non può essere posizionato vicino a stufe o fornelli.
• Assicurarsi che il cavo di alimentazione sia sempre accessibile dopo l'installazione.
• Installare il dispositivo in un luogo con temperatura ambiente corrispondente alla classe climaticaindicata sulla targhetto:

SN	Bassa	Questo dispositivo è adatto all'uso a temperature ambiente di 10-32 °C.
N	Temperata	Questo dispositivo è adatto all'uso a temperature ambiente di 16-32 °C.
ST	Subtropicale	Questo dispositivo è adatto all'uso a temperature ambiente di 16-38 °C.
T	tropicale	Questo dispositivo è adatto all'uso a temperature ambiente di 16-43 °C.

Avvertenze su pulizia e manutenzione

• Spagnere il dispositivo e staccare la spina prima di pulizia e manutenzione.
• Non pulire il dispositivo con oggetti in metallo. Non utilizzato oggetti affi lati per rimuovere il ghiaccio dal dispositivo. Utilizzato raschietti di plastica.
• Tutte le opere di carattere elettrico necessarie per la manutenzione devono essere realizzate da un elettricista qualifi cato o da una persona competente.

Avvertenze particolari per freezer e congelatori a pozzetto

• Durante il posizionamento del dispositivo, assicurarsi di non schiacciare o danneggiare il cavo di alimentazione.
• Assicurarsi che non ci siano prese di corrente multiple o alimentatori sul retro del disposativo.

Per evitare la contaminazione di alimenti, seguire questeindicazioni:

• Se lo sportello resta aperto a lungo, si verifi ca un significi cativo aumento della temperatura nei vani del dispositivo.
• Pulire regolarmente le superfici ci che entrano in contatto con gli alimenti. Pulire regolarmente lo scarico dell'acqua.
• Se il disposativo include un serbatoio, pulirlo se il disposativo non è stato utilizzato per 48 ore. Sciacquare il serbatoio se non è stataolta acqua per 5 giorni.
• Conservare carne e pesce crudi nel frigorifero in contentitori adatti, in modo che non entrino in contatto con altri alimenti e non ci gocciolino sopra.

Avvertenze per i vani freezer

• I freezer a due stelle sono adatti alla conservazione di alimenti presurgelati, a conservare o produrre gelato e a produrre cubetti di ghiaccio.
• I freeze a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.
• Se il dispositivo restà vuoto per lungo tempo, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto in modo che non si formi muffa all'interno.

AVVERTENZA

Durante l'uso, la manutenzione e lo smaltimento dell'unità, prestare attenzione al symbolo a sinistra sul retro dell'unità o sul compressore. Questo symbolo avverte di possibili incendi. Ci sono sostanze infi ammabili nelle linee frigorifere e nel compressore. Tenere l'apparecchio lontano da fonti di incendio durante l'uso, la manutenzione e lo smaltimento.

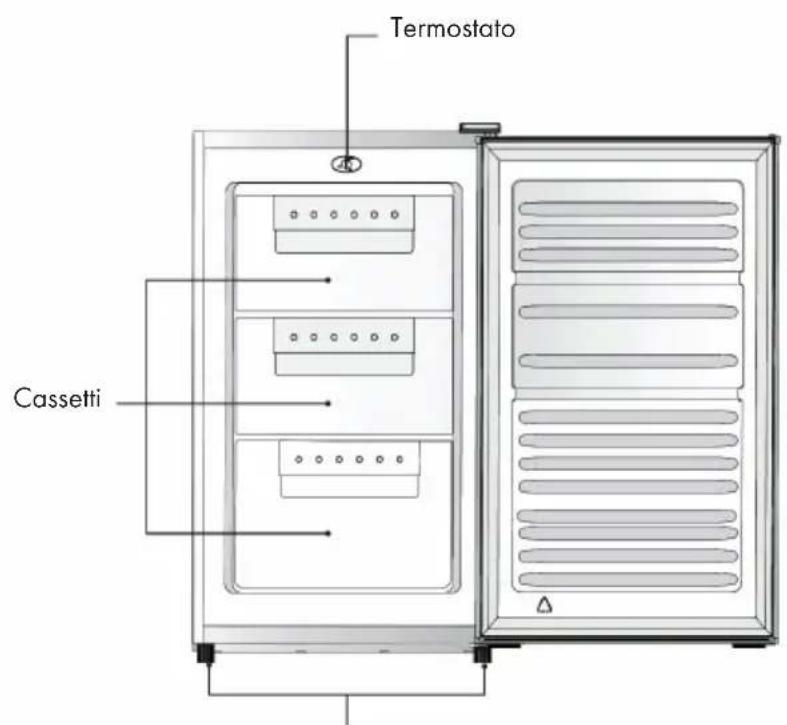

DESCRIZIONE DEL PRODOTTO

Piedregolabili

INSTALLAZIONE

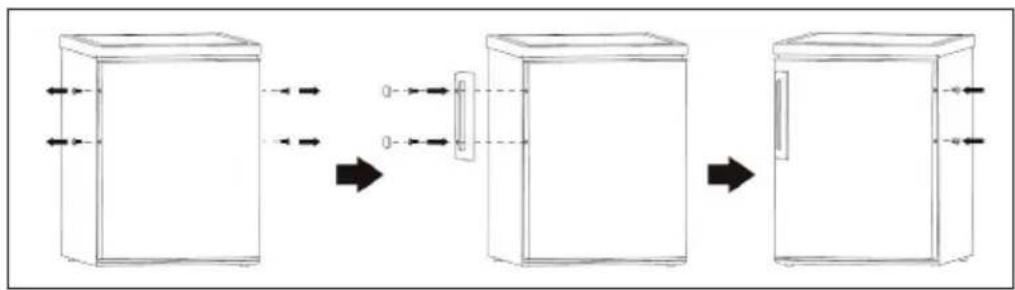

Invertire il lato di apertura dello sportello.

Altrezzi necessari: cacciavite piatto, cacciavite a croce, chiave esagonale.

Assicurarsi di aver staccato la corrente.
- Inclinare leggermente il dispositivo all'indietro e appoggiarlo contro una paretete solida.
- Conservare tutti i componenti per la nuova installmente.
Non mettere il dispositorio in posizione orizzontale, altrimenti il circuito di raffreddamento potrebbe danneggiarsi.
Serviri di un aiutante per rimuovere gli sportelli e per la reinstallation.

1 2 3
Rimuovere con cautela il coperchio superiore.	Svitare il cardine con un cacciavite a croce.	Rimuovere il coperchio sull'altro lato con il cacciavite piatto.
4	5
Fissare la copertura in alto allo sportello sull'alto. Togliere lo sportello e poggiarlo su un fondo morbido.	Poggiare il dispositivo con il retro su un fondo mortido. Svitare il gancio in basso e i piedi di appoggio. Svitare il perno sul gancio, girare il gancio e fissare nuovamente il perno.
678
Fissare il gancio in basso e uno dei piedi sull'alto. Fissare il secondo piede sul lato in cui si trovava il gancio in precedenza.	Togliere la guarnizione, ruotarla e fissarla nuovamente.	Fissare lo sportello superiore al gancio superiore.
9
Ripositionare infine le due copertura.

Come fissare la maniglia esterna (se disponibile)

Note sul luogo di posizionamento

• Posizione are il dispositivo in modo che sua possibile apriere completamente lo sportello.
• Lasciare almeno 5 cm di spazio sui lati da pareti o altri dispositiivi.
  Regolare eventuali inclinazioni o gibbosità sul pavimento con i piedi d'appoggio, in modo che il dispositivo sia in piano. In caso contrario, lo sportello magnetico potrebbe non chiudere correttamente.

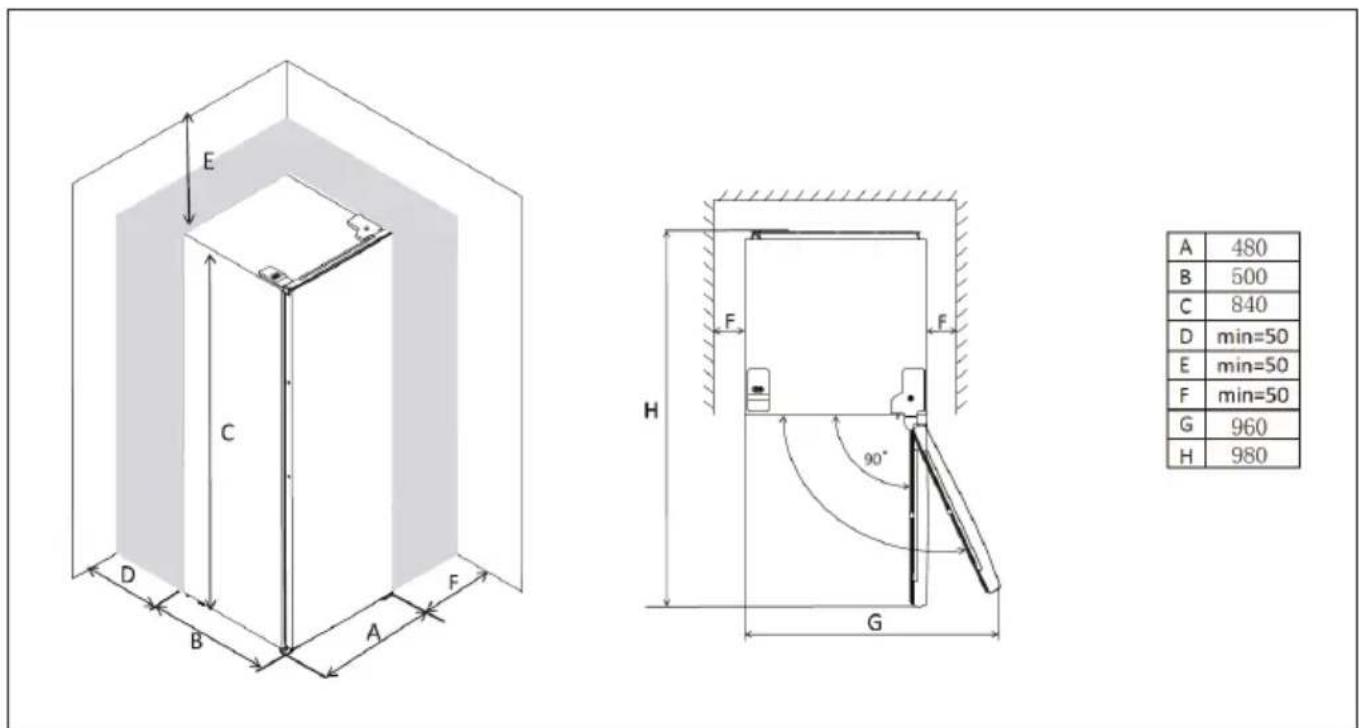

Dimensioni

Note: il dispositorio non è adatto all'incasso, ma solo al posizionamento libero.

Prima di procedere all'utilizzo

Prima di utilizzato il disposativo, pulire il vano interno e tutti i componenti interni con acqua tiepida e un detergente neutro. Ascugare poi tutti i componenti. Non utilizzato detergenti aggressivi o prodotti abrasivi, altrimenti si rovinano le superfici.

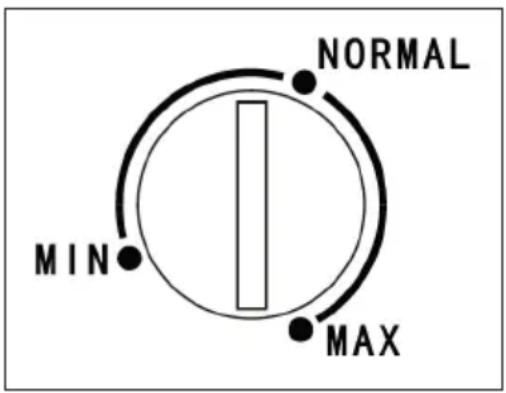

Impostare il termostato

• Collegare la spina alla presa elettrica. La temperatura interna può essere impostata con il termostato. Ci sono 3 impostazioni: MIN, NORMAL, MAX. MAX è l'impostazione più fredda.
• Un ambiente troppo caldo o un'apertura troppo frequente dello sportello possono causare un funzionamento non efficiente del disposativo.

Utilizzo quotidiano

Posizione diversi alimenti su diversi ripiani, come indicate nella tabella seguente:

Vano Tipo di alimento
Vano freezer, ripiano freezer o cassetto freezer	· Prodotti surgelati e alimenti adatti al congelamento · Vano inferiore/Cassetto: carne, pollame, pesce. · Vano superiore/Cassetto: gelato, frutta surgelata, prodotti daorno surgelati.

Congelare alimenti

• Il vano freezer è adatto a congelare alimenti freschi e per conservare prodotti surgelati e congelati per lunghi periodi di tempo.
• Surgelare gli alimenti nel vano più in basso.
• La massima quantità di alimenti che è possibile congelare in 24 ore èindicata sulla targhetto.
• Il processo di congelamento dura 24 ore. Nonaggiungere altri alimenti in quello lasso di tempo.

Conservare alimenti surgelati

• Quando si utilizza per la prima volta il dispositorio o se lo mette in funzione dopo lunghi periodi, lasciarlo in funzione ai massimi regimi per almeno 2 ore, prima di posizionare alimenti all'interno.
• Se dovesse mancare la corrente per tempi prolongati e gli alimenti si scongelano, consumarli immediatamente e non ricongelarli assolutamente.

Scongelare

Gli alimenti congelati o surgelati sono essere scongelati in frigorifero o a temperatura ambiente prima di essere consumati, in base alla velocità di scongelamento desiderata. Pezzi di piccoli di dimensioni sono essere cotti da congelati. In tal caso, il tempo di cottura aumenta leggermente.

Impostazioni di temperatura consigilate

Temperatura ambiente Vano freezer Frigorifero
Estate	NORMAL MIN MAX	-
Mezza stagione	NORMAL MIN MAX	-
Inverno	NORMAL MIN MAX	-

Note: con le impostazioni indicate, la durata di conservazione consigliata non supera 1 mese. In case di impostazioni diverse da quale indicate, la durata di conservazione può ridursi.

PULIZIA E MANUTENZIONE

Per motivi igienici, il vano interno e i componenti interni devono essere puliti regolarmente.

ATTENZIONE

Pericolo di lezione! Prima della pulizia, spegnere il dispositivo e staccare la spina per evitare scosse elettriche.

• Non pulire mai il dispositivo con una pulitrice a vapore. Si potrebbe accumulare umidità nei componenti elettrici, augmentando il rischio di scosse elettriche! Vapori bolenti possono danneggiare il dispositivo e le sue superfici.
• Il dispositorio deve essere asciutto prima di essere什么意思 in funzione.
• Non pulire il dispositorio con oli eterici e solventi organici, dato che potrebbero intaccare i componenti in plastica. Tra questi si trovano ad es. il succo di limone, acidi del burro o detergenti che contengono acido acetico. Non lasciare che sostanze di quello tipo entrino in contatto con i componenti del dispositorio.
• Pulire il disposativo e i componenti interni con un panno e acqua tiepida. Sciacquare e asciugare tutti i componenti dopo la pulizia.
• Mettere in funzione il dispositorio solo quando tutti i componenti sono asciutti.

Sbrinare il congelatore

Sulle pareti del vano freezer si accumula ghiaccio dopo un certo tempo. Il ghiaccio deve essere rimioso regolarmente. Non utilizzato mai oggetti metallici affi lati per rimuovere il ghiaccio, altrimenti si potrebbe danneggiare il dispositivo. Se lo strato di ghiaccio diventa molto spesso, lasciarlo sciogliere completeness.

1. Staccare la spina.
2. Togliere tutti gli alimenti e conservarli in un luogo fresco.
3. Lasciare lo sportello aperto e posizionare una ciotola o una bacinella fatto al dispositivo per raccogliere l'acqua.
4. Quando il ghiaccio è completamente sciolto, asciugare per bene il vano interno.
5. Collegare la spina e avviare il dispositivo.

CORREZIONE DEGLI ERRORI

Problema Possibile	causa Soluzione
Il dispositivo non funziona.	Non c'è corrente. Inserire la spina nella presa elettrica.
	Il fusabile è guasto. Cambiare il fusabile.
	La presa di corrente è guasta. Collegare la spina del dispositivo a un'altra presa elettrica.
Il dispositivo raffredda troppo.	Il termostato si trovava su MAX. Regolare la temperatura su un livello più caldo.
Gli alimenti sono troppo caldi.	La temperature non è impostata correttamente.	Impostare correttamente la temperatura.
	Lo sportello è rimasto aperto troppo a lungo.	Apriere lo sportello il meno possibile.
	È stata messa una grande quantità di alimenti nel dispositivo.	Impostare brevamente una temperatura più bassa.
	Il dispositivo è vicino a una fonte di calorie.	Non posizionare il dispositivo vicino a fonti di calorie.
Si forma un sacco di brina sulla guarnizione dello sportello.	La guarnizione non ha tenuta ermetica.	Scaldare il punto che non tiene con un asciugacapelli (impostazione di temperatura più fredda) e lavorare la guarnizione scaldata con la mano, fino a quando è posizionata correttamente e chiude ermeticamente.
Rumori insoliti. Il dispositivo non è in piano. Regolare i piedi d'appoggio in modo che sia in piano.
			Il dispositivo tocca pareti o altre superfici.	Assicurarsi che il dispositivo sia a debita distanza da oggetti e pareti circostanti.
			Un oggetto all'interno tocca una parete.	Assicurarsi che i dispositivi sui ripiani non tocchino le pareti del dispositivo.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 2019/2016

Nome o marchio del fornitore: Klarstein
Indirizzo del fornitore: Wallstraße 16, 10179 Berlin, DE
Identificativo del modello: 10034550A
Tipodi apparecchio di refrigerazione:
Apparecchio a bassa rumorosità		no Tipo	di apparecchio: a libera	installazione
Frigoriferi cantina: no Altro apparecchio di refrigerazione:			sì
Parametri di prodotto generali:
Parametri Valore Parametri Valore
Dimensioni complessive (mm)	Altezza 840		Volume totale (dm3 o L)	64Larghez
	Profondità 500
EEI		100	Classe di efficienza energetica	E
Emissioni di rumore aereo (dB(A) re 1pW).		40	Classi di emissione di rumore aereo	C
Consumo annuo di energia (kWh/a)		158.17 Classe climatica:		temperato, subtropicale
Temperatura ambiente minima (°C) per la quale l'apparecchio di refrigera zione è adatto		16	Temperatura ambiente massima (°C) per la quale l'apparecchio di refrigerazione è adatto	38
Configurazione invernale		no

Parametri degli scomparti:
Tipodi scomparto		Parametri e valori degli scomparti
		Volume totale (dm3 o l)	Impostazioni ditemperatura raccomandate per unaconservazione ottimale degli alimenti (°C)Tali impostazioni non sono in contra sto con le condizioni di conservazione di cui all'allegato IV, tabella 3	Capacità di congenamento (kg/24 h)	Modalità di sbrinamento (sbrinamento automatico = A,sbrinamento manuale = M)
Dispensa no----
Cantina no----
Temperatura moderata	no----
Alimenti freschi no----
Raffreddamento no----
0 stelle o produzionedi ghiaccio	no----
1 stella no----
2 stelle no----
3 stelle no----
4 stelle	sì	64	-18	3.2	M
Sezione a 2 stelle	no----
Scomparto a temperatura variabile	-	----
Per compartimenti a 4 stelle:
Congelamento rapido			no
Parametri della sorgente luminosa:
Tipodi sorgente luminosa			-
Classe di efficienza energetica			-
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al site web del fabbricante, dove si trovano le informazioni di cui all'allegato II, punto 4, lettera a), del regolamento (UE) 2019/2019 della Commissione: www.klarstein.it

AVVISO DI SMALTIMENO

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello significolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il ricicchio e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
