PWEV12A - Altoparlante Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore attivo per sonorizzazione
Marca	Auna
Modello	PWEV12A
Numero articolo	100071
Dimensioni (L x H x P)	42 x 57,5 x 31 cm
Peso	15,5 kg
Alimentazione	230 V / 50 Hz
Fusibile	T2A
Sensibilità	96 dB
Impedenza	4 Ohms
Gamma di frequenze	50 Hz - 18 kHz
Ingressi audio	2 ingressi micro (jack 6,3 mm), ingresso linea RCA, ingresso simmetrico XLR
Uscite audio	Uscita mixaggio RCA, connessione altoparlante supplementare (SpeakOn 8 ohm)
Controlli	Volume principale, bassi, acuti, eco, volume microfono
Commutatore rete	110 V / 220 V selezionabile
Supporti angolari inclusi	Sì, 2 supporti per inclinazione
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto; evitare liquidi e spray
Sicurezza	Non aprire; non esporre all'acqua; utilizzare ricambi approvati
Ricambi e riparabilità	Affidare qualsiasi riparazione a un professionista qualificato; utilizzare pezzi originali
Informazioni generali	Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania

Domande frequenti - PWEV12A Auna

Quali tipi di connettività audio ha l'Auna PWEV12A?

L'apparecchio dispone di due ingressi micro in jack 6,3 mm, un ingresso linea RCA, un ingresso simmetrico XLR, un'uscita mixaggio RCA e una connessione per altoparlante supplementare passivo in SpeakOn (8 ohm).

Qual è la potenza dell'altoparlante Auna PWEV12A?

La potenza non è esplicitamente indicata nel manuale, ma la sensibilità è di 96 dB e l'impedenza di 4 Ohm. L'alimentazione è a 230 V / 50 Hz con un fusibile T2A.

Come collegare un microfono a questo apparecchio?

Utilizzare gli ingressi micro jack 6,3 mm (riferimento 4) o l'ingresso XLR (riferimento 3) regolando il commutatore sulla posizione appropriata (Mic). Regolare il volume microfono con il controllo dedicato.

Posso utilizzare l'altoparlante in posizione inclinata?

Sì, l'altoparlante è fornito con due supporti angolari che permettono di inclinarlo per dirigere il suono verso l'alto, ad esempio per l'ascolto in altezza.

Come pulire l'Auna PWEV12A?

Scollegare prima l'apparecchio. Pulire l'esterno con un panno asciutto e morbido. Non utilizzare mai liquidi o spray detergenti.

Cosa fare in caso di guasto o malfunzionamento?

Scollegare l'apparecchio e consultare un specialista qualificato. Non tentare di riparare da soli. Le riparazioni devono essere effettuate da un professionista utilizzando ricambi approvati.

Come regolare l'equalizzazione sull'altoparlante?

Utilizzare i controlli Bass (bassi) e Treble (acuti) situati sul pannello di controllo (riferimento 5) per regolare il suono secondo le proprie preferenze.

Posso collegare un lettore CD o uno smartphone?

Sì, collegare i dispositivi di lettura tramite l'ingresso linea RCA (riferimento 2) sul retro dell'altoparlante.

L'altoparlante è compatibile con una batteria esterna?

No, l'apparecchio è progettato per essere collegato alla rete (230 V). Non dispone di un ingresso per batteria esterna.

Come riciclare l'altoparlante a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformemente alla direttiva europea 2012/19/UE, portarlo a un punto di raccolta separato per apparecchiature elettriche ed elettroniche.

MANUALE UTENTE PWEV12A Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 28

Avverenze di sicurezza 29

Descrizione del prodotto 30

Smaltimento 32

Produtore 32

DATI TECHNICI

Codice articolo 1000719	10007200
Denominazione PW-EV-	12A PW-EV-15A
Sensibilità 96 dB 96 dB
Gamma di frequenza 50	Hz - 18 kHz 40 Hz - 18 kHz
Impedenza 4 Ohm 4 Ohm
Fusibile T2A T2A
Alimentazione 230 V / 50 Hz 230 V / 50 Hz
Volume di segna	Dispositivo, cavo di rete, 2 piantane	Dispositivo, cavo di rete, 2 piantane
Dimensioni 42 x 57,5 x 31 cm 44 x 67,5 x 35 cm
Peso	15,5 kg 21 kg

AVVERTENZE DI SICUREZZA

Avvertenze generali

• Colpo di fulmine - Se il dispositivo non viene utilizzato o c'è un temporale, staccare la spina dalla presa di corrente e scollegare il dispositivo dalla connessione dell'antenna. In quello modo si evitano danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunga o prese di corrente integrate, in quanto ciò potrebbe causare incendi o folgorazioni.
• Corpi estranei e liquidi - Non infrilare nessun tipo di oggetto nelle aperture del dispositivo, in quanto si potrebbe entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcune componenti. Questo potrebbe causare incendi o folgorazioni. Non rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di effettuare opere di manutenzione in modo autonomo, dato che rimuovendo o aprendo le copertura potrebbero liberarsi tensioni pericolose o insorgere altri rischi. Lasciare che le opere di manutenzione siano effettuate da personale techniciano qualificato.
• Danni che necessitano manutenzione - Staccare la spina alla presa elettrica e rivolgersi a un'azienda specializzata se si verificano le seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al dispositorio.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presente prestazioni sensibilmente al di sotto della norma.

• Parti di ricambio - Se sono necessarie parti di ricambio, assicurarsi che l'azienda specializzata che si occupa della sostituzione utilizi solo parti autorizzato dal produttore o con caratteristiche equivalenti alle parti originali. Una sostituzione non adeguata può causare incendi, folgorazioni o altri rischi.
• Calore - Non posizionare il dispositivo nei pressi di fonti di calorie, come termosifoni, radiatori convettivi, fornì o altri prodotti (inclusi amplificatori).

Nota: Questo dispositivo più essere utilizzato da bambini a partire da 8 anni e da personne con limitate capacità fisiche e psichiche o con concosenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.

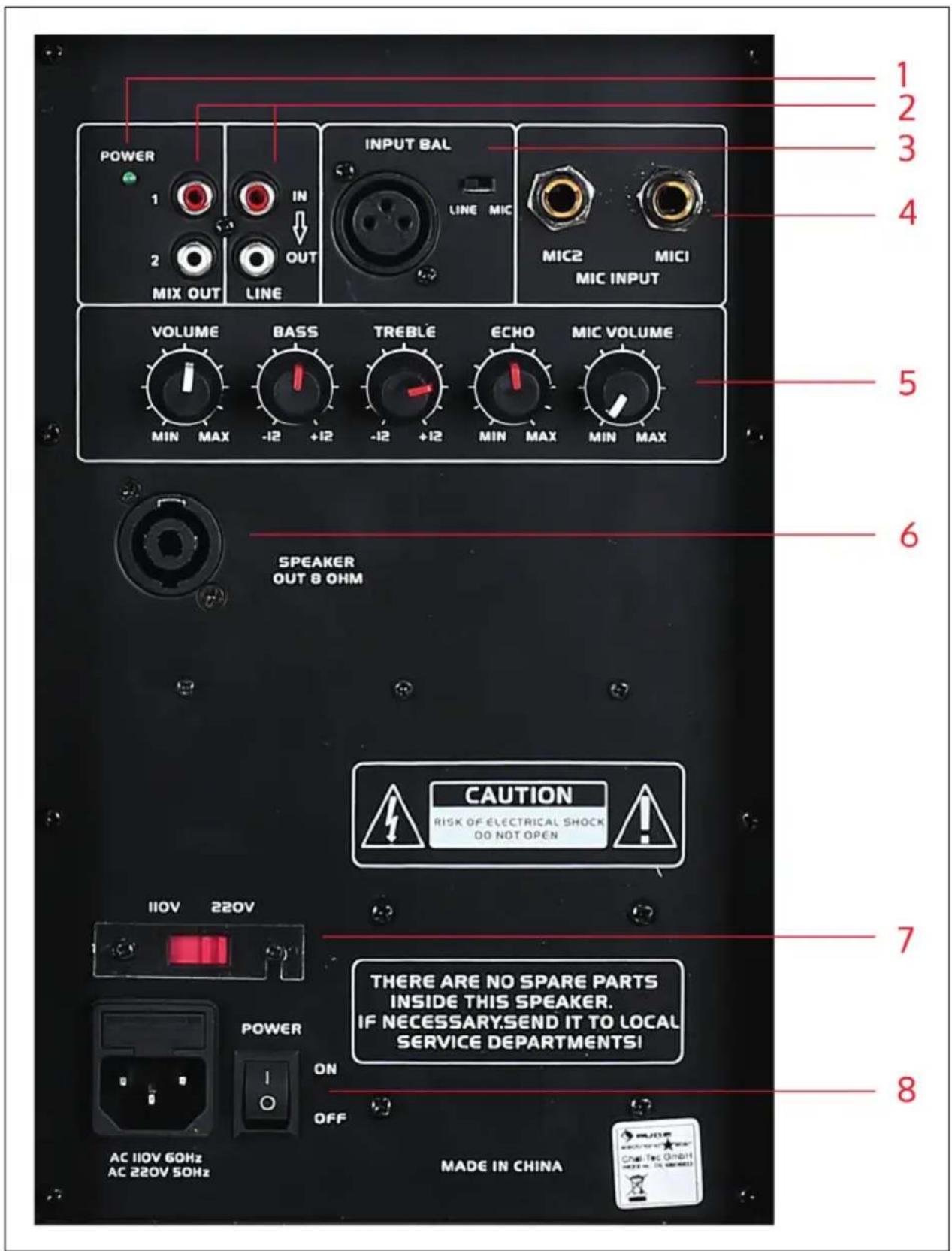

DESCRIZIONE DEL PRODOTTO

IT

1	Spia LED
	Si illumina quando il dispositivo è acceso.
2	Uscita mixer (RCA) e Line-In (RCA)
	Qui si possono collegare dispositivi di riproduzione come ilettori CD, smartphone ecc. e si più trasmettere il segnale a un mixer esternoattraverso il "Mix Out".
3	Ingresso simmetrico (XLR)
	Qui si possono collegare strumenti acustici, D.I. Box o microfoni. Regolare la levetta nella posizione corretta (regolazione del livello d'ingresso) per i segnali Line o microfono ("Mic").
4	2 ingresschi microfono (jack da 6,3 mm)
	Qui si possono collegare microfoni o strumenti acustici.
5	Regolatore suono e volume
	Volume Volume totale
	Bass Regolatore bassi
	Treble Regolatore altei
	Echo Proporzione dell'effetto eco integrato
	Mic Volume Proporzione del segnale del microfono nel suono generale
6	Collegamento per ulteriori diffusori (passivi) (8 ohm, SpeakOn)
7	Commutatore di rete
	Impostare la tensione (110V o 220V).
8	Interruttore Power, collegamento di rete
	Collegare il cavo di rete e accendere/spagnere il dispositivo.

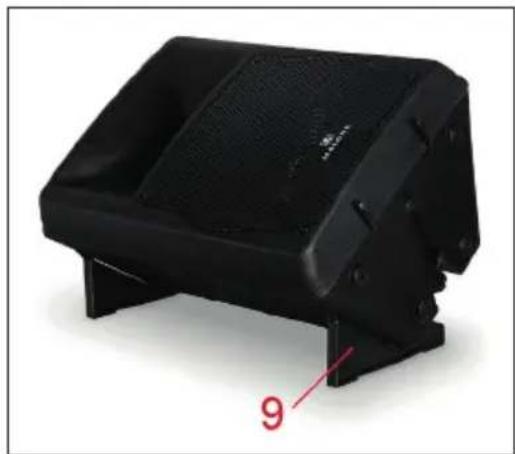

9	Piantana
	Posizionare il diffusore come da figura sottostante sull'angolare fornito per ottenere un angolo di irraggiamento "wedge".

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassetto mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non sono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti sulla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si proteggono il pianeta e la salute delle persona da possibili consequences negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.
