PWEV12A - Altavoz Auna - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo de sonorización
Marca	Auna
Modelo	PWEV12A
Número de artículo	100071
Dimensiones (An x Al x Pr)	42 x 57,5 x 31 cm
Peso	15,5 kg
Alimentación	230 V / 50 Hz
Fusible	T2A
Sensibilidad	96 dB
Impedancia	4 ohmios
Rango de frecuencias	50 Hz - 18 kHz
Entradas de audio	2 entradas de micrófono (jack 6,3 mm), entrada de línea RCA, entrada simétrica XLR
Salidas de audio	Salida de mezcla RCA, conexión de altavoz adicional (SpeakOn 8 ohmios)
Controles	Volumen principal, graves, agudos, eco, volumen de micrófono
Conmutador de red	110 V / 220 V seleccionable
Soportes de inclinación incluidos	Sí, 2 soportes para inclinación
Mantenimiento y limpieza	Desenchufar antes de limpiar; usar un paño seco; evitar líquidos y aerosoles
Seguridad	No abrir; no exponer al agua; usar piezas de repuesto aprobadas
Piezas de repuesto y reparabilidad	Confiar toda reparación a un profesional cualificado; usar piezas originales
Información general	Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania

Preguntas frecuentes - PWEV12A Auna

¿Qué tipos de conectividad de audio tiene el Auna PWEV12A?

El aparato dispone de dos entradas de micrófono en jack de 6,3 mm, una entrada de línea RCA, una entrada simétrica XLR, una salida de mezcla RCA y una conexión para altavoz adicional pasivo en SpeakOn (8 ohmios).

¿Cuál es la potencia del altavoz Auna PWEV12A?

La potencia no está explícitamente indicada en el manual, pero la sensibilidad es de 96 dB y la impedancia de 4 ohmios. La alimentación es de 230 V / 50 Hz con un fusible T2A.

¿Cómo conectar un micrófono a este aparato?

Use las entradas de micrófono jack de 6,3 mm (referencia 4) o la entrada XLR (referencia 3) ajustando el conmutador a la posición adecuada (Mic). Ajuste el volumen del micrófono con el control dedicado.

¿Puedo usar el altavoz en posición inclinada?

Sí, el altavoz se entrega con dos soportes de inclinación que permiten inclinarlo para dirigir el sonido hacia arriba, por ejemplo para escuchar en altura.

¿Cómo limpiar el Auna PWEV12A?

Desenchufe primero el aparato. Limpie el exterior con un paño seco y suave. Nunca use líquidos o aerosoles limpiadores.

¿Qué hacer en caso de avería o mal funcionamiento?

Desenchufe el aparato y consulte a un especialista cualificado. No intente repararlo usted mismo. Las reparaciones deben ser realizadas por un profesional utilizando piezas de repuesto aprobadas.

¿Cómo ajustar la ecualización en el altavoz?

Use los controles Bass (graves) y Treble (agudos) ubicados en el panel de control (referencia 5) para ajustar el sonido según sus preferencias.

¿Puedo conectar un reproductor de CD o un smartphone?

Sí, conecte sus dispositivos de reproducción a través de la entrada de línea RCA (referencia 2) en la parte posterior del altavoz.

¿El altavoz es compatible con una batería externa?

No, el aparato está diseñado para enchufarse a la red eléctrica (230 V). No dispone de entrada para batería externa.

¿Cómo reciclar el altavoz al final de su vida útil?

No tire el aparato con la basura doméstica. De acuerdo con la directiva europea 2012/19/UE, llévelo a un punto de recogida separada para aparatos eléctricos y electrónicos.

MANUAL DE USUARIO PWEV12A Auna

Le felicitamos por la adquisión de este producto. Lea atentamente el siguientes manual y siga cuidadosamente las instrucciones de uso con el fin de evaporar posibles daños. LaEmpresa no se responsabiliza de los daños occasionados por un uso indefinido del producto o por haber desatendido lasindicaciones de seguridad. Escanee el número QR para Obtener acces almanual de usuario másrecente y otherinformation sobre el producto:

INDICE

Datasétécnicos 16

Indicaciones de seguridad 17

Controles 18

Retirada del aparato 20

Fabricante 20

DATOS TÉCNICOS

Número de articulo 1000	7199	10007200
Denominación PW-EV-12A PW-EV-15A
Sensibilitad 96 dB 96 dB
Respuesta de Frequencia	50 Hz - 18 kHz 40 Hz		- 18 kHz
Impedancia 4 Ohm 4 Ohm
Fusible T2A T2A
Suministro electrico 230 V / 50 Hz 230 V / 50 Hz
Contenido del paquete	Dispositivo, cable de alimentación, 2 soportes con ángulo		Dispositivo, cable de alimentación, 2 soportes con ángulo
Dimensiones 42 x 57,5 x 31 cm 44 x 67,5 x 35 cm
Peso	15,5 kg 21 kg

INDICACIONES DE SEGURIDAD

Indicaciones generales

• Relatório - Si no va a utiliser el aparato durante un periodo largo de tiempo o si hay una tormenta electrica, desenchufe el aparato de la toma de corriente y desconnecte el conductor de antenna. De este modo, protegerá el aparato de los días que pueda occasionar relámpagos y la sobretensión.
• Sobrecarga - No sobrecargue las想不到, cables alargados o想不到 integras para fazer el riesgo de un incendio o de descarga electrica.
• Objetos extranjós y entrada de liquido - No introduzca objetivos de ningún tipo en las ranuras del aparato, ya que podra tocar elementos con voltajes peligrosos o piezas salientes que podrán causar un incendio o una descarga electrica. No derrame liquido de ningún tipo sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparatoastedimismo, ya que si abre o retina las cubiertas, podra provocar una tensiónpeligrosa u other riesgo. Contacte con un service Tecnico para surepairacion.
• Danos querequireen una reparacion -Desconecte el enchufe de la toma de corriente ypongase en contacto con un service Tecnicoequalificado si:

a) El cable de alimentacion o el enchufe está danado.
b) Se ha derramado liquido o se ha caido un objeto en el interior del aparato.
c) El producto ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el producto o está dañado.
e) El rendimiento del producto ha disminuido considerable.

• Piezas de repuesto - Si necessities piezas de repuesto, asegúrese de que el技术和 que cambiará las piezas realiza solamente las piezas de recambio originales del fabricante o piezas con las mismas caracteristicas que las piezas originales. Las piezas no autorizadas coulden provocar incendios, descargas electricas y otros riesgos.
• Calor - No instale el aparato cerca de las fuentes de calor como radiadores, calentadores, hornos uthers aparatos similares (incluidos amplificadores).

Note: Este aparato pueda ser utilisé por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan lospeligros y riesgos asociados.

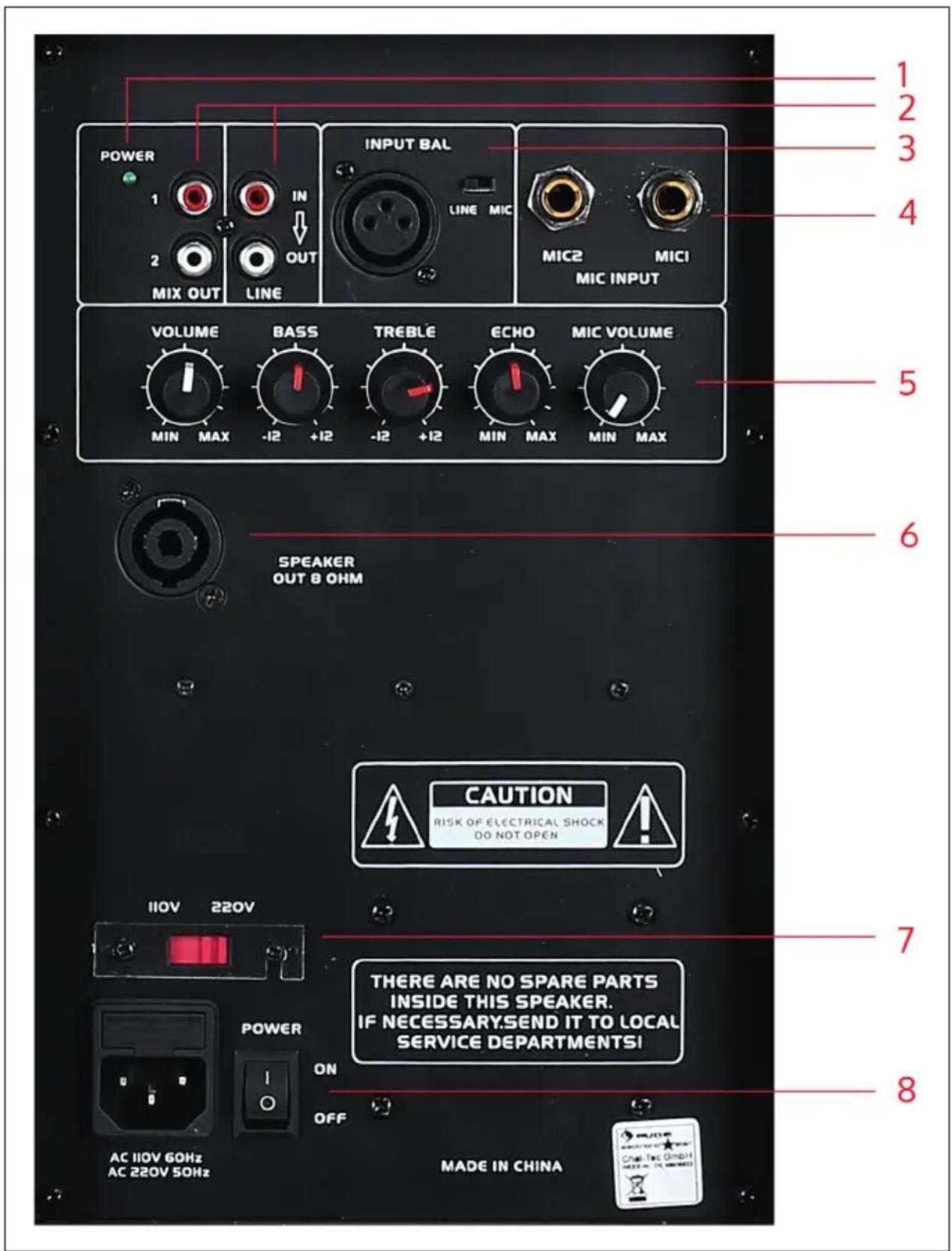

CONTROLS

1	Piloto LED
	Se ilumina cuando el aparato está encendido
2	Conexiones de entrada y salida (RCA)
	Conecte instrumentos acústicos, cajas DI o micrófonos. Coloque el interruptor en la posición correspondiente (ajuste del nivel de entrada) para entrada Line o de micrófono (Mic)
3	Symmetrischer Eingang (XLR)
	Conecte instrumentos acústicos, cajas DI o micrófonos. Coloque el interruptor en la posición correspondiente (ajuste del nivel de entrada) para entrada Line o de micrófono (Mic).
4	2 entradas para micrófono (clavija jack de 6,3 mm)
	Conecte micrófonos u otros instrumentos acústicos.
5	Controles de tono y volumen
	Volume volumen	general
	Bass regulator de graves
	Treble regulator de agudos
	Echo control del efecto eco
	Mic Volume control de la señal del micrófono con disrespect al sonido general
6	Conexión jack speakon para altevoces adiciones (pasivos) (8 ohmios)
7	Commutador de red
	Selección la tensión correspondiente (110 o 220 V)..
8	Interruptor principal
	ConecteAquíel cable de alimentación. Apague o encienda el aparato por medio del interruptor.

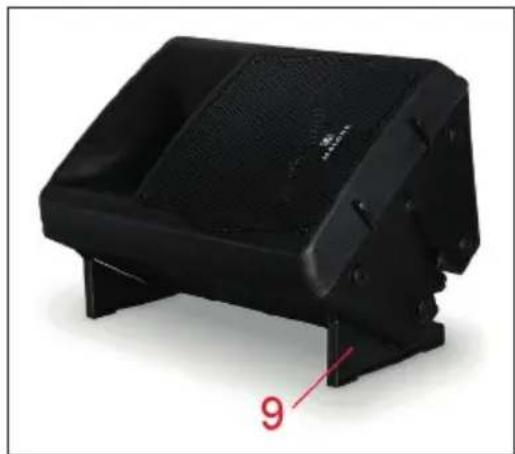

9	Soporte con ángulo
	Coloque el altovoz tal y como aparace en la ilustración inferior para convertirlo en un monitor de escenario.

RETIRADA DEL APARATO

Si el aparato llama adherida la ilustracion de la izquierda (el conteditor de basura tachado)lectronces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un conteditor de basura comun. Informese sobre las leyes territoriales que regulan la recogida separada de aparatos electricos y electronicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura domestica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salute. El reciclaje ayud a reducir el consumo de materias primas.

FABRICANTE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.
