PWEV12A - Lautsprecher Auna - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Beschallungslautsprecher
Marke	Auna
Modell	PWEV12A
Artikelnummer	100071
Abmessungen (B x H x T)	42 x 57,5 x 31 cm
Gewicht	15,5 kg
Stromversorgung	230 V / 50 Hz
Sicherung	T2A
Empfindlichkeit	96 dB
Impedanz	4 Ohm
Frequenzbereich	50 Hz - 18 kHz
Audioeingänge	2 Mikrofoneingänge (6,3 mm Klinke), Line-Eingang RCA, symmetrischer XLR-Eingang
Audioausgänge	RCA-Mischausgang, Anschluss für zusätzlichen Lautsprecher (SpeakOn 8 Ohm)
Bedienelemente	Hauptlautstärke, Bass, Höhen, Echo, Mikrofonlautstärke
Netzspannungswahlschalter	110 V / 220 V wählbar
Winkelhalterungen inklusive	Ja, 2 Halterungen für Neigung
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes Tuch verwenden; Flüssigkeiten und Sprays vermeiden
Sicherheit	Nicht öffnen; nicht Wasser aussetzen; nur zugelassene Ersatzteile verwenden
Ersatzteile und Reparierbarkeit	Reparaturen nur durch qualifizierte Fachkräfte; Originalersatzteile verwenden
Allgemeine Informationen	Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Häufig gestellte Fragen - PWEV12A Auna

Welche Arten von Audioanschlüssen hat der Auna PWEV12A?

Das Gerät verfügt über zwei Mikrofoneingänge (6,3 mm Klinke), einen Line-Eingang RCA, einen symmetrischen XLR-Eingang, einen RCA-Mischausgang und einen Anschluss für einen zusätzlichen passiven Lautsprecher über SpeakOn (8 Ohm).

Wie hoch ist die Leistung des Lautsprechers Auna PWEV12A?

Die Leistung ist in der Anleitung nicht explizit angegeben, aber die Empfindlichkeit beträgt 96 dB und die Impedanz 4 Ohm. Die Stromversorgung erfolgt über 230 V / 50 Hz mit einer T2A-Sicherung.

Wie schließe ich ein Mikrofon an dieses Gerät an?

Verwenden Sie die Mikrofoneingänge (6,3 mm Klinke, Markierung 4) oder den XLR-Eingang (Markierung 3) und stellen Sie den Schalter auf die entsprechende Position (Mic). Passen Sie die Mikrofonlautstärke mit dem entsprechenden Regler an.

Kann ich den Lautsprecher in geneigter Position verwenden?

Ja, der Lautsprecher wird mit zwei Winkelhalterungen geliefert, die eine Neigung ermöglichen, um den Schall nach oben zu richten, z.B. für erhöhte Hörpositionen.

Wie reinige ich den Auna PWEV12A?

Ziehen Sie zuerst den Netzstecker. Reinigen Sie die Außenseite mit einem trockenen, weichen Tuch. Verwenden Sie niemals Flüssigkeiten oder Reinigungssprays.

Was tun bei Störung oder Fehlfunktion?

Ziehen Sie den Netzstecker und wenden Sie sich an einen qualifizierten Fachmann. Versuchen Sie nicht, das Gerät selbst zu reparieren. Reparaturen sollten von einem Fachmann mit zugelassenen Ersatzteilen durchgeführt werden.

Wie stelle ich den Equalizer am Lautsprecher ein?

Verwenden Sie die Regler Bass und Treble auf dem Bedienfeld (Markierung 5), um den Klang nach Ihren Wünschen anzupassen.

Kann ich einen CD-Player oder ein Smartphone anschließen?

Ja, schließen Sie Ihre Wiedergabegeräte über den Line-Eingang RCA (Markierung 2) auf der Rückseite des Lautsprechers an.

Ist der Lautsprecher mit einer externen Batterie kompatibel?

Nein, das Gerät ist für den Anschluss an das Stromnetz (230 V) ausgelegt. Es verfügt über keinen Eingang für eine externe Batterie.

Wie entsorge ich den Lautsprecher am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Gemäß der europäischen Richtlinie 2012/19/EU bringen Sie es zu einer separaten Sammelstelle für Elektro- und Elektronikaltgeräte.

BEDIENUNGSANLEITUNG PWEV12A Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Technische Daten 4

Sicherheitshinweise 5

Geräteübersicht 6

Hinweise zur Entsorgung 8

Hersteller 8

English 9

Espanol 15

Français 21

Italiano 27

TECHNISCHE DATEN

Artikelnummer 10007199	10007200
Bezeichnung PW-EV-12A	PW-EV-15A
Empfindlichkeit 96 dB	96 dB
Frequenzbereich 50 Hz	18 kHz 40 Hz - 18 kHz
Impedanz 4 Ohm 4 Ohm
Sicherung T2A T2A
Stromversorgung 230 V	/ 50 Hz 230 V / 50 Hz
Lieferumfang	Gerät, Netzkabel, 2 Winkelständer	Gerät, Netzkabel, 2 Winkelständer
Maße 42 x 57,5 x 31 cm	44 x 67,5 x 35 cm
Gewicht	15,5 kg 21 kg

SICHERHEITSHINWEISE

Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert,ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.

• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.

• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschreiben können, die zu einem Brand oder einem elektrischen Schlag führen können. Verschüttten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.

• Reparatur und Wartung - Versuchen Sie nicht,这点 Productkastist zu warten, da Sie sich durch das Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeitungen qualifiziertem Servicepersonal.

• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualifizierten Fachbetrieb wenn eine der folgenden Situationen eintritt:

a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringgerte Leistung aufweist.

• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie safer, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkorpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verständern) aufgestellt.

Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperliche eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

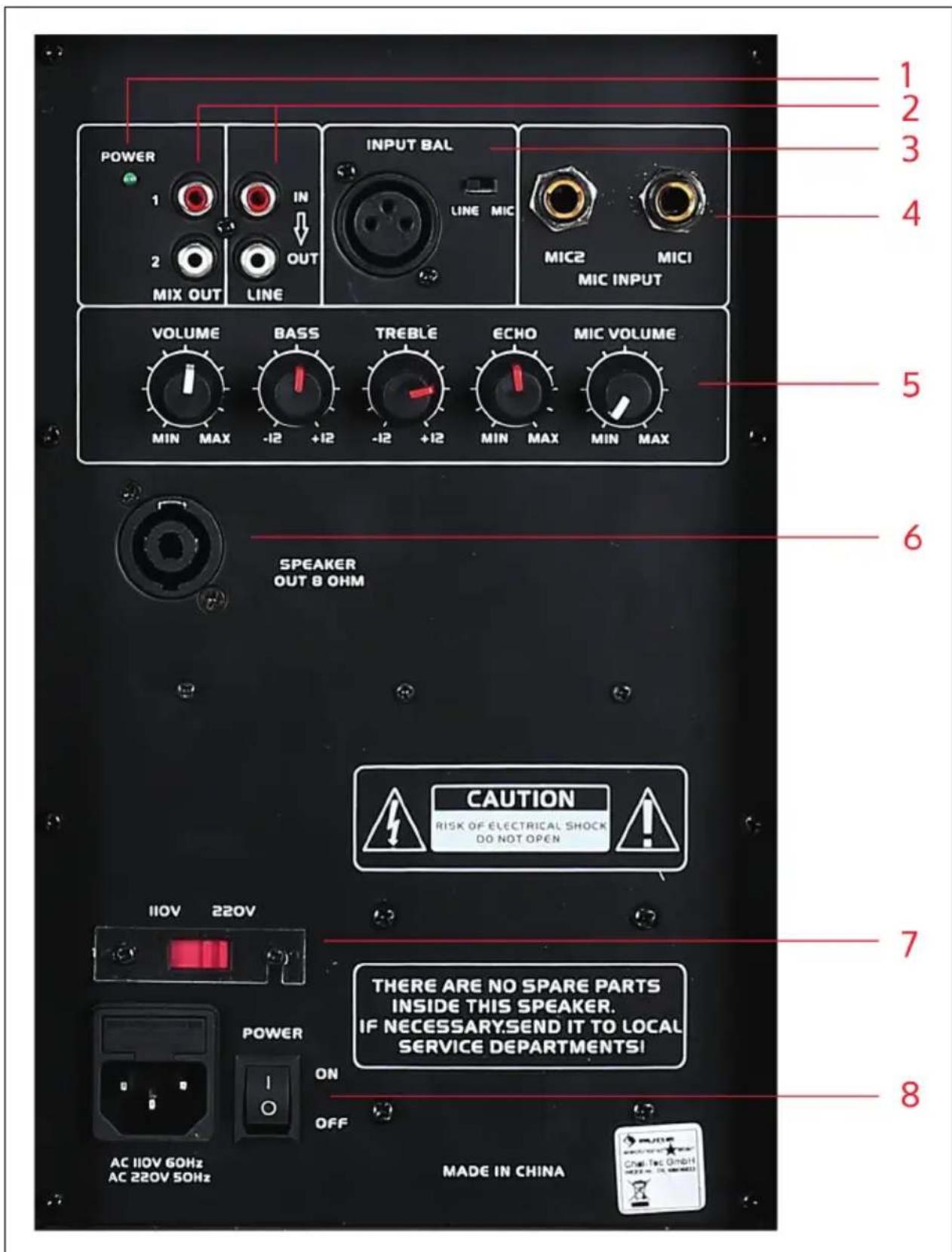

GERÄTEÜBERSICHT

1	LED-Statusleuchte
	Leuchtet, wenn das Gerät eingeschaltet ist.
2	Mixer-Ausgang (Cinch) und Line-In (Cinch)
	Schließen Sie hier Abspielgeräte wie CD-Player, Smartphones o.ä. an. Senden Sie das Signal durch den „Mix Out" an ein externes Mischpult
3	Symmetrischer Eingang (XLR)
	Schließen Sie hier akustische Instrumente, D.I.-Boxen oder Mikrofone an. Stellen Sie den Schalter jeweils in die passende Position (Anpassung des Eingangs-Pegels) für Line- bzw. Mikrofon-Signale („Mic").
4	2 Mikrofon-Eingänge (6,3mm-Klinke)
	Schließen Sie hier Mikrofone oder akustische Instrumente an.
5	Klang- und Lautstärkeregler
	Volume Gesamtlautstärke
	Bass Bass-Regler
	Treble Höhen-Regler
	Echo Anteil des integrierten Echo-Effektis
	Mic Volume Anteil des Mikrofonsignals im Gesamt-Klang
6 Anschluss für zusätzliche (passive) Box (8 Ohm, SpeakOn)
7	Netzumschalter
	Stellen Sie hier die Lieferspannung ein (110V oder 220V).
8	Power-Schalter, Netz-Anschluss
	Verbinden Sie das Netzkabel hier und schalten Sie das Gerät ein/aus.

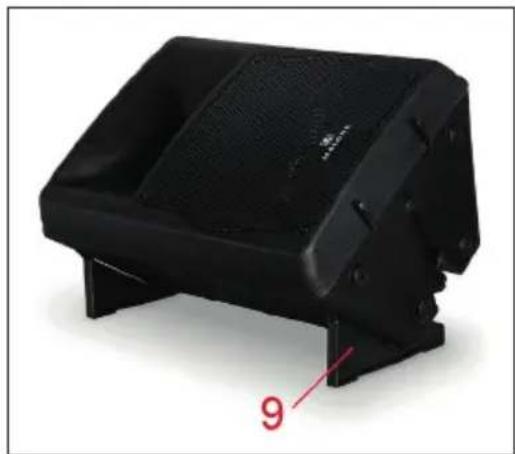

9	Standwinkel
	Stellen Sie die Box - wie unter zu sehen - auf die mitgelieferten Winkel, um einen „Wedge" -Abstrahlwinkel zu erzielen.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
