Marca	Emerio
Modello	PAC-127033.1
Tipo di prodotto	Climatizzatore portatile monoblocco con funzione riscaldamento
Capacità di raffreddamento	4100 W
Capacità di riscaldamento	3220 W
Refrigerante	R290 (infiammabile)
Alimentazione elettrica	220-240 V, 50 Hz
Potenza nominale in modalità raffreddamento	1560 W
Potenza nominale in modalità riscaldamento	1300 W
Consumo energetico (raffreddamento)	1.56 kWh/h
Consumo energetico (riscaldamento)	1.30 kWh/h
Classe energetica	A
Portata d'aria	410 m³/h
Deumidificazione	1.5 L/h
Livello sonoro (raffreddamento / riscaldamento)	65 dB(A)
Superficie minima della stanza	13 m²
Distanza minima intorno all'apparecchio	50 cm
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, timer, oscillazione, Wi-Fi, telecomando
Filtri	Due filtri aria lavabili (pulizia ogni 2 settimane)
Scarico dell'acqua	Manuale o continua tramite tubo fornito
Sicurezza	Protezione contro perdite di refrigerante, arresto automatico in caso di sovraccarico, sbrinamento automatico, serbatoio acqua pieno
Garanzia	2 anni

Domande frequenti - PAC127033 Emerio

Perché l'apparecchio non si accende?

Verificare che l'apparecchio sia correttamente collegato e che la presa funzioni. Se viene visualizzato il codice Ft, svuotare l'acqua. Assicurarsi che la temperatura ambiente sia compresa tra 5 °C e 35 °C.

Cosa significa il codice 'Ft' sullo schermo?

Il codice Ft indica che il serbatoio dell'acqua è pieno. Scollegare l'apparecchio, rimuovere il tappo di scarico inferiore e svuotare completamente l'acqua.

Perché l'apparecchio non raffredda abbastanza?

Assicurarsi che tutte le porte e finestre siano chiuse. Verificare che il tubo di scarico dell'aria sia correttamente collegato e non ostruito. Pulire i filtri dell'aria se necessario e abbassare la temperatura impostata.

L'apparecchio fa rumore, è normale?

Un leggero rumore di circolazione del refrigerante è normale. Se il rumore è eccessivo, posizionare l'apparecchio su una superficie piana e verificare che tutte le parti siano ben fissate.

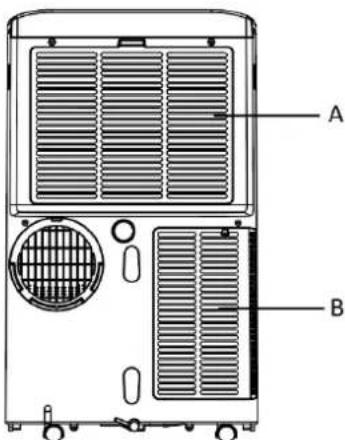

Come pulire i filtri dell'aria?

Scollegare l'apparecchio. Rimuovere i filtri posteriori utilizzando un cacciavite. Aspirare la polvere, quindi sciacquarli con acqua di rubinetto nella direzione opposta al flusso d'aria. Lasciarli asciugare completamente prima di rimontarli.

Come installare il kit per finestra?

Assemblare le due assi del kit facendole scorrere l'una nell'altra. Regolare alla larghezza della finestra e serrare la vite con la rondella e il dado a farfalla. Collegare il tubo di scarico all'adattatore del kit e chiudere la finestra per fissarlo.

Come usare il telecomando?

Inserire due batterie AAA (1.5 V) nel vano sul retro del telecomando. Utilizzare i pulsanti per selezionare la modalità (raffreddamento, riscaldamento, ecc.), regolare la temperatura, la velocità della ventola, l'oscillazione e il timer.

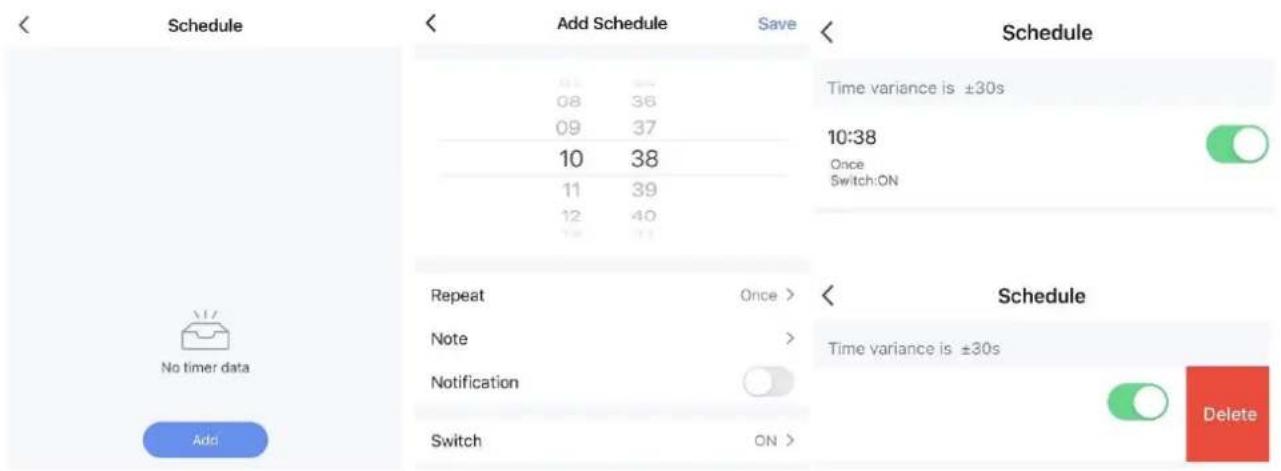

Come collegare l'apparecchio al Wi-Fi?

Scaricare l'applicazione Smart Life sul proprio smartphone. Assicurarsi di essere su una rete Wi-Fi 2,4 GHz. Tenere premuto il pulsante timer del pannello di controllo finché l'indicatore Wi-Fi non lampeggia, quindi seguire le istruzioni nell'app.

Cosa significa il codice 'E1' sullo schermo?

Il codice E1 indica un difetto del sensore di temperatura ambiente. Contattare un tecnico autorizzato per sostituire il sensore.

Come scaricare l'acqua in continuo?

Per un uso prolungato in modalità deumidificazione, riscaldamento o raffreddamento, rimuovere il tappo del foro di scarico superiore e collegare il tubo di scarico fornito. Posizionare l'altra estremità in un secchio o in uno scarico.

MANUALE UTENTE PAC127033 Emerio

Condizionatore d'aria portatile (IT)

Content - Inhalt - Teneur - Contenuto

Manuale d'istruzioni - Italiano 75-

SAFETY INSTRUCTIONS

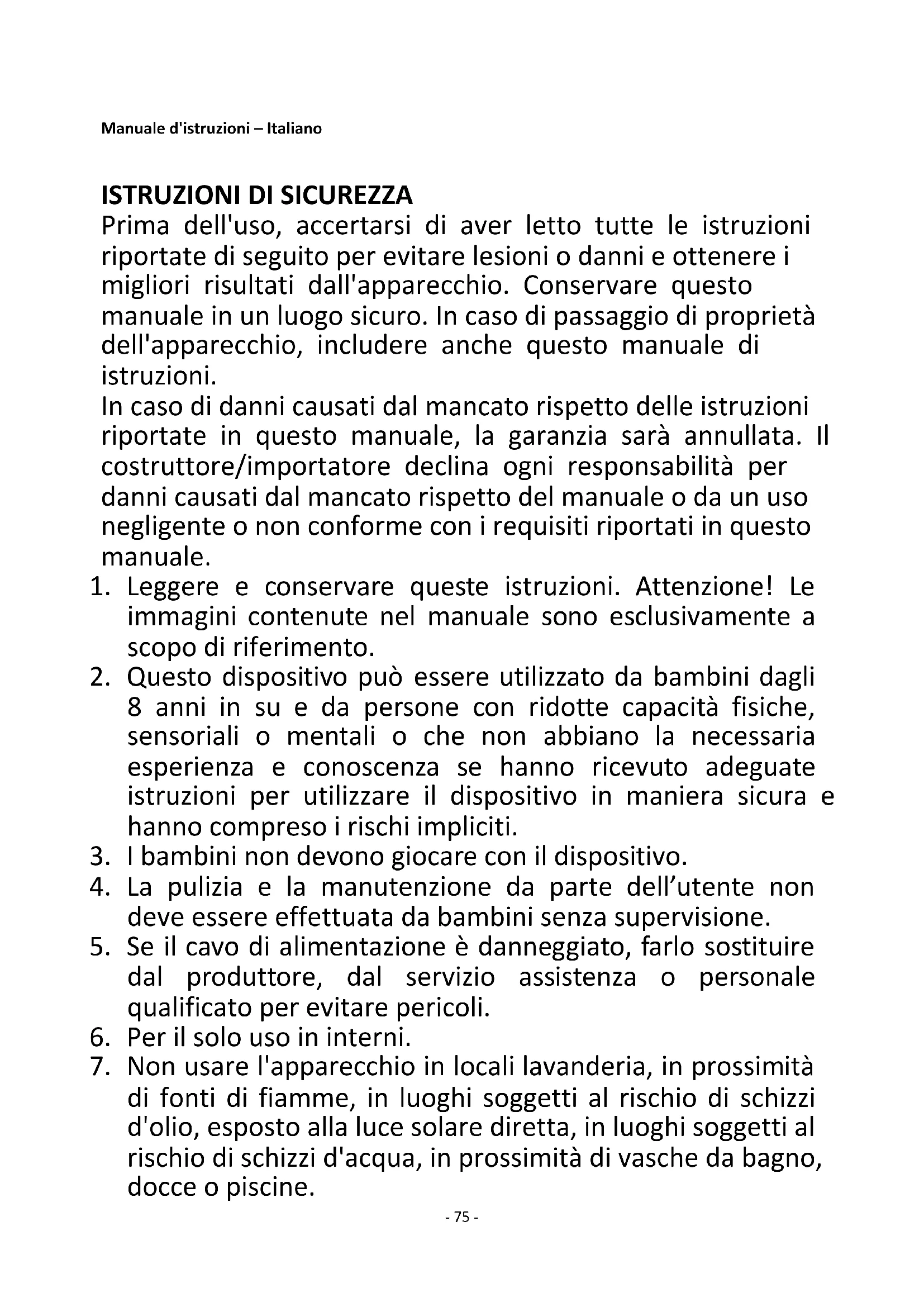

ISTRUZIONI DI SICUREZZA

Prima dell'uso, accertarsi di aver letto tutte le istruzioni riportate di seguito per evitare lesioni o danni e ottener i migliorori risultati dall'apparecchio. Conservare quello manuale in un luogo sicuro. In caso di passaggio di proprietà dell'apparecchio, includere andere quello manuale di istruzioni.

In caso di danni causati dal mancato rispetto delle istruzioni riportate in questo manuale, la garanzia sare è annullata. Il costruttore/importatore declina agli responsabilità per danni causati dal mancato rispetto del manuale o da un uso negligente o non conforme con i requisiti riportati in questo manuale.

1. Leggere e conservare questeistruzioni. Attenzione! Le immagini contenate nel manuale sono esclusivamente a scopo di riferimento.
2. Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adequate istruzioni per utilizzato il dispositivo in maniera sicura e hanno compreso i rischi impliciti.
3. I bambini non devono giocare con il disposativo.
4. La pulizia e la manutenzione da parte dell'utente non deve essere effettuata da bambini alla supervisione.
5. Se il cavo di alimentazione è danneggiato, farlo sostuire dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.
6. Per il solo uso in interni.

7. Non usare l'apparecchio in locali lavanderia, in prossimità di fonti di fiamme, in luoghi soggetti al rischio di schizzi d'olio, esposto alla luce solare diretta, in luoghi soggetti al rischio di schizzi d'acqua, in prossimità di vasche da bagno, docce o piscine.

8. Non inseire alcun oggetto nell'apertura di uscita dell'aria. Assicurarsi di avvertire i bambini di questi pericoli.

9. Mantenere l'apparecchio in posizione verticale durante il trasporto e la conservazione per assicurare il corretto positzionamento del compressore.
10. Spagnere l'apparecchio e scollegarlo alla presa di corrente prima di pulirlo o spostarlo.
11. Per evitare il rischio di incendio, non coprire l'apparecchio.
12. La presa di corrente che alimenta l'apparecchio deve essere conforme ai requisiti di materia di sicurezza elettrica in vigore. Se necessario, informarsi sui requisiti.
13. L'apparecchio deve essere installato conformmente alle normative elettriche in vigore.
14. Contattare un technician autorizzato per la riparazione o la manutenzione dell'apparecchio.
15. Non tirare, deformare o modificare il cavo di alimentazione e non immergerlo nell'acqua. La manipolazione e l'uso improprii del cavo di alimentazione comportano il rischio di scossa elettrica e danni all'apparecchio.
16. Assicurare la conformità alle normative nazionali in materia di gas.
17. Le operazioni di riparazione devono essere effettuate come raccommando dal costruttore dell'apparecchio. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altri personale specializzato devono essere effettuate nelle supervisione di una persona competente in materia di refrigeranti infiammabili.
18. Non avviare o arrestare l'apparecchio collegando o scollegando il cavo di alimentazione per evitare il rischio di scossa elettrica o incendio dovuti al surriscaldamento.
19. Scollegare l'apparecchio alla presa di corrente se emette fumo, rumori o odori anomali.

20. Collegare l'apparecchio a una presa di corrente dotata di messa a terra.

21. Se l'apparecchio subisce danni, arrestarlo, scollegarlo alla presa di corrente e contattare un centro di assistenza autorizzato per la riparazione.

22. Non utilizzato modalità di pulizia o accelerazione del processo di sbrinamento diverse da quelli raccomandate dal costruttore.
23. Non usare prolonghe elettriche o adattatori.
24. Non toccare le alette metalliche dietro l'apertura di ingressso dell'aria.
25. Il tubo di scarico dell'aria deve essere protetto dal rischio di danni e non deve essere installato in spazi non ventilati di area inferiore a 13m^2
26. Questo apparecchio deve essere conservato in un locale privo di fonti di accensione in modalità di funzionamento continuo (ad esempio: fiamme nude, apparecchi a gas in funzione, radiatori elettrici in funzione).
27. Non forare o bruciare l'apparecchio.
28. I refrigeranti possono essere inodore.
29. Questo appearecchio contiene gas refrigerante R290. L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare alcuna parte del circuito Non disassemblare alcuna parte del circuito refrigerante.
30. Se l'apparecchio è installato, utilizzato o conservato in un'area non ventilata, la stanza deve essere progettata per evitare l'accumulo di perdite di refrigerante. La presenza di radiatori elettrici, fornelli o altre fonti di ignizione possono incendiare il refrigerante.
31. L'apparecchio deve essere conservato in modo tale da evitare danni meccanici.

32. Chiunque acceda o intervenga sul circuito del refrigerante deve essere in possesso di un certificato rilasciato da un'autorità accreditata del settore che ne attesta la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le specifiche riconosciute del settore di riferimento.

33. Le riparazioni devono essere effettuate conformmente alle raccomandazioni del costruttore. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altri personale specializzato devono essere effettuate nelle supervisione di una persona competente in materia di refrigeranti inflammabili.

34. Per le istruzioni relative alla riparazione di apparecchi contententi R290, consultare i seguenti paragrafi del manuale.
35. Dopo aver spostato l'apparecchio da un locale all'altro, attendere sempre almeno 2 ore prima di avviarlo.

Attenzione: rischio di incendio/materiali

infiammabili.

Leggere il manuale di istruzioni.

Manuale dell'operaore; istruzioni di

funzionamento.

Indicatore di assistenza; leggere il manuale

technico.

Attenzione: non ostruire le aperture di ventilazione.

Attenzione: riporre l'apparecchio in un locale ben ventilato le cui dimensioni devono corrispondere all'area di funzionamento specificata.

Lo spazio libero intorno all'unità deve essere di almeno 50 cm.

L'apparecchio deve essere installato, utilizzato e riposto in un locale con una superficie maggiore di 13m^2

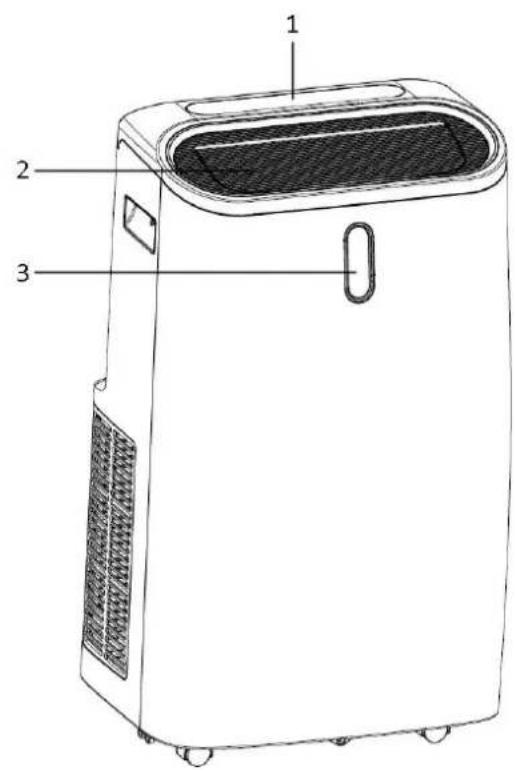

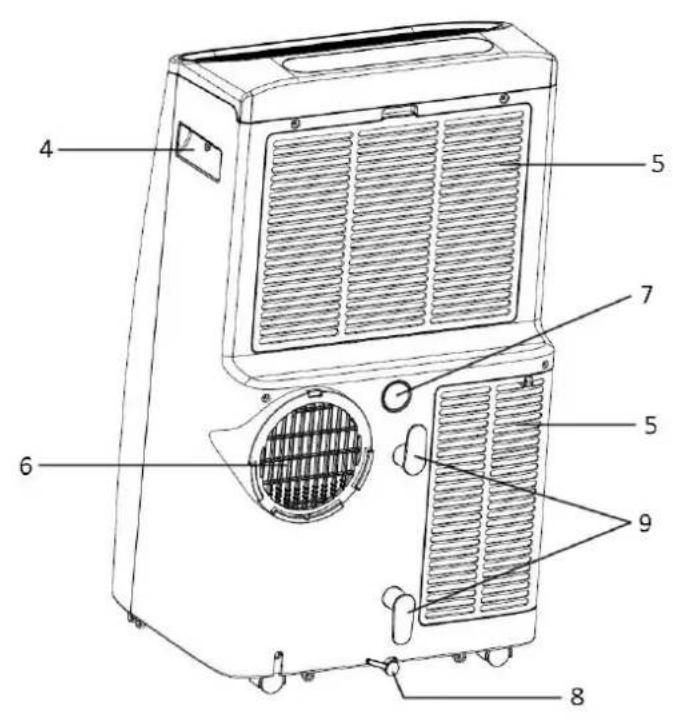

DESCRIZIONE DEI COMPONENTI

1. Pannello di controllo
2. Uscita dell'aria con alette regolabili
3. Display digitale anteriore
4. Impugnatura
5. Ingresso dell'aria (conhetto)
6. Uscita di scarico dell'aria
7. Porta di drenaggio superiore (con tacco)
8. Porta di drenaggio inferiore (con tacco)
9. Vano porta-cavo

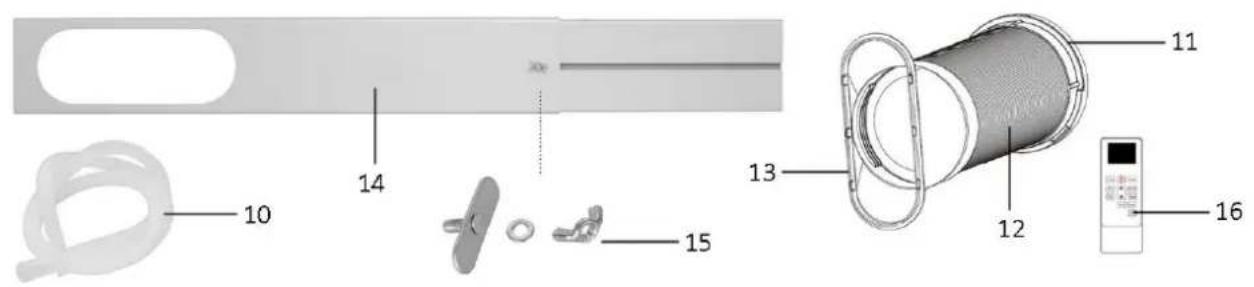

10. Tubo di drenaggio per la porta di drenaggio superiore
11. Connettore del tubo
12. Tubo di scarico dell'aria
13. Adattatore del kit finestra
14. Kit finestra
15. Vite, rondella del kit finestra e dato a farfalla
16. Telecomando

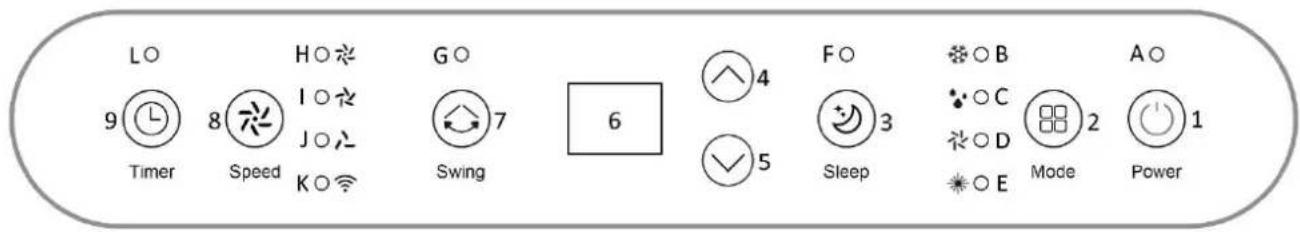

1. Pulsante di avvio/arresto
2. Pulsante della modalità
3. Pulsante della modalità Riposo
4. Pulsante di aumento della temperature/del timer
5. Pulsante di diminuzione della temperatura/del timer
6. Display digitale
7. Pulsante di oscillazione
8. Pulsante della velocità della ventola
9. Pulsante del timer

A. Indicatore di accensione
B. Indicatore della modalità Raffrescamento
C. Indicatore della modalità Ascugatura
D. Indicatore della modalità Ventilazione
E. Indicatore della modalità Riscaldamento
F. Indicatore della modalità Riposo
G. Indicatore di oscillazione
H. Indicatore della ventola ad alta velocità

I. Indicatore della ventola a velocità intermedia
J. Indicatore della ventola a bassa velocità
K. Indicatore Wi-Fi
L. Indicatore del timer

Telecomando

L'apparecchio include un telecomando. Sul retro del telecomando, rimuovere il coperchio del vano batterie, inseire due batterie AAA da 1,5 V nel vano (rispettando la corretta polarità) e riposizione are il coperchio. Rimuovere le batterie dal telecomando in previsione di un lungo periodo di inutilizzo. Tenere le batterie fuori alla portata dei bambini piccoli. Le funzioni dei pulsanti del telecomando sono descritte di seguito.

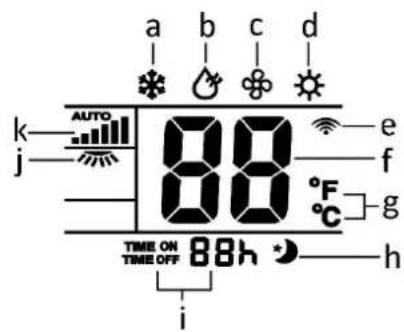

1. Display digitale

a. Modalità Raffrescamento
b. Modalità Asciugatura
c. Modalità Ventilazione
d. Modalità Riscaldamento
e. Indicatore Wi-Fi
f. Temperatura
g. Unità di misura della temperatura
h. Modalità Riposo

i. Timer
j. Oscillazione
k. Velocità della ventola

1. Pulsante di avvio/arresto
2. Pulsante della modalità Riscaldamento
3. Pulsante della velocità della ventola
4. Pulsante di oscillazione
5. Pulsante della modalità Riposo
6. Pulsante di conversione ^ C / ^
7. Pulsante della modalità Raffrescamento
8. Pulsante di aumento della temperature/del timer
9. Pulsante della modalità Ascugatura
10. Pulsante della modalità Ventilazione
11. Pulsante di diminuzione della temperature/del timer
12. Pulsante del timer

INSTALLAZIONE

L'aria di scarico dell'apparecchio, che contiene calore e umidità, deve essere scaricata all'esterno tramite il tubo di scarico dell'aria.

Non sostituire o allungare il tubo di scarico dell'aria per evitare di ridurre l'efficienza dell'apparecchio o lo spegnimento a causa della Bassa pressione di ritorno.

L'apparecchio deve essere installato su una superficie piana, in una posizione che eviti l'ostruzione delle aperture di uscita dell'aria. Per garantire una corretta circolazione dell'aria, lasciare uno spazio libero di almeno 50 cm intorno all'apparecchio.

L'apparecchio non deve essere installato in locali lavanderia.
- Collegare il connettore del tubo a un'estremità del tubo di scarico dell'aria. Collegare l'adattatore per finestra all'altra estremità del tubo di scarico dell'aria.

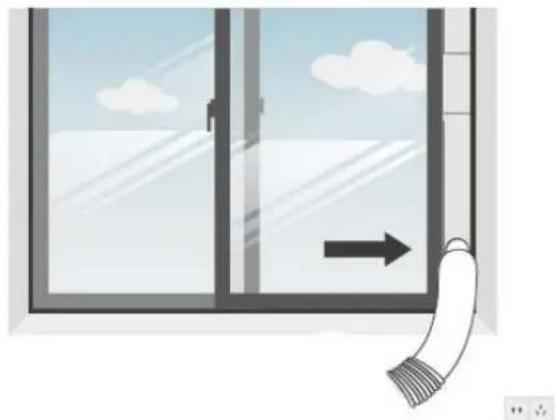

• Assemblaggio del kit finestra: fare scorrere il pannello B sotto il pannello A; inseire la vite fornita nel piccolo foro sul pannello A, posizionando il lato piatto della vite nella scanalatura centrale sul pannello B. Regolare la lunghezza dei pannelli per adattarli alla finestra. Avvitare la rondella, quando il dato a farfalla per fissare i pannelli.

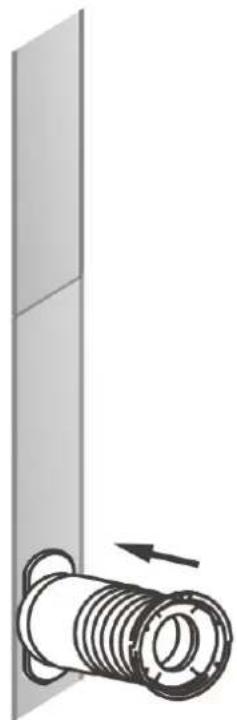

  Collegare il tubo di scarico dell'aria al kit per finestra inserendo l'adattatore per finestra nel pannello A.

• Chiudere la finestra per fissare il kit in posizione. Per la massima efficienza, si raccomanda di sigillare l'interstizio tra il kit per finestra e il telaio.

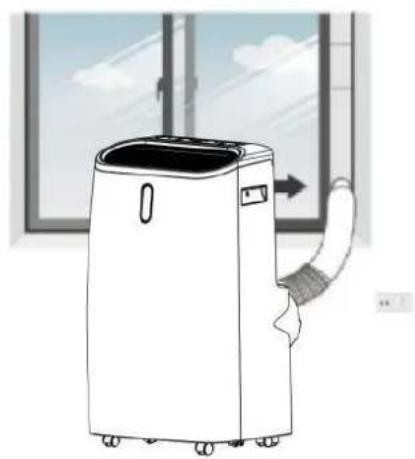

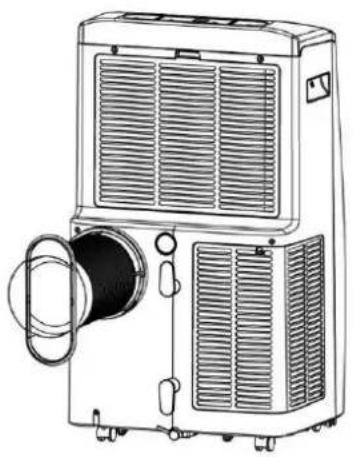

Fissare il connettore del tubo all'apertura di scarico dell'aria situata sulla parte posteriore dell'apparecchio.

Regolare la lunghezza del tubo, evitando di piegarlo. Posizionale l'apparecchio in prossimità di una presa di corrente adatta.

UTILIZZO

*Dopo aver spostato l'apparecchio da un locale all'altro, attendere sempre almeno 2 ore prima di avviarlo. Prima dell'uso, verificare che il tubo di scarico dell'aria sia installato correttamente. Collegare l'apparecchio alla presa di corrente.

1. Pulsante di avvio/arresto

Premere quello pulsante per avviare l'apparecchio. L'apparecchio inizIERa a funzionare. Premere nuovamente il pulsante per arrestare l'apparecchio.

2. Selezione della modalità

• Tramite il pannello di controllo: premere il pulsante della modalità per selezionare la modalità operativa desiderata tra Raffreddamento, Ascugatura, Ventilazione e Riscaldamento. L'indicatore corrispondente alla modalità selezionata si illuminera.
  Tramite il telecomando: premere i pulsanti sul telecomando per selezionare la modalità desiderata. L'indicatore correspondente alla modalità selezionata si illuminera.

Note: sul display digitale anteriore apparirà il symbolo o o, aindicare che è stata selezionata, rispettivamente, la modalità Raffreddamento o Riscaldamento. La modalità Ascugatura o Ventilazione non sono indicate da symboli.

1) Modalità Raffrescamento

Quando la temperatura ambientale è superiore alla temperatura impostata, il compressore si avviera.
Quando la temperatura ambientale è inferiore alla temperatura impostata, il compressore si arresterà e la ventola ritornerà funzionare alla velocità impostata.

Note: quando il compressore è in funzione, l'apparecchio vibra leggermente. É un fenomeno normale che non ha alcuna consegenza.

2) Modalità Asciugatura

In esta modalità la ventola funziona a bassa velocità. Non è possibile regolare la velocità della ventola né la temperatura.

Il compressore si avviera o si arresterà in base alla temperatura ambientale, come descripto di seguito.

Temperatura ambientale pari o superiore a 25°C	Il compressore si arresterà dopo 15 minuti di funzionamento e si riavviero è molto和其他 3 minutì.
Temperatura ambientale compresa tra 20°C e 25°C inclusi	Il compressore si arresterà après 10 minuti di funzionamento e si riavviero è molto和其他 3 minutì.
Temperatura ambientale compresa tra 15°C e 20°C escludi	Il compressore si arresterà après 6 minuti di funzionamento e si riavviero è molto和其他 3 minutì.
Temperatura ambientale pari o inferiore a 15°C	Il compressore si arresterà e si riavviero quando la temperatura ambientale è parlato superiore a 17°C.

3) Modalità Ventilazione

In esta modalità non è possible regolare la temperatura.

In esta modalità, l'aria della stanza circolerà ma non verrà raffreddata.

4) Modalità Riscaldamento

Quando la temperatura ambientale è superiore alla temperatura impostata, la funzione di riscaldamento si disattiverà.

Quando la temperatura ambientale è inferiore alla temperatura impostata, la funzione di riscaldamento si riattiverà.

3. Pulsante della modalità Riposo (attivo esclusivamente in modalità Raffescamento e Riscaldamento)

Premere il pulsante della modalità Riposo per attivare但这a modalità. L'indicatore della modalità Riposo si illuminerà.

In esta modalità non è possible modificare la velocità della ventola, che funzionera automaticamente a Bassa velocità.

• In modalità Raffescamento: la temperatura impostata aumento di 1^ agli ora per le prime due ore, quando rimarra invariata.
• In modalità Riscaldamento: la temperatura impostata diminuirà di 1^ agli ora per le prime due ore, quando rimarrà invariata.

Dopo 12 ore di funzionamento in modalità Riposo, l'apparecchio si arresterà automaticamente.

4. Pulsanti di aumento e diminuzione della temperatura/del timer

La temperatura può essere regolata esclusivamente in modalità Raffrescamento e Riscaldamento.

Premere il pulsante 一 _ 0 ^ 一 per impostare la temperatura ambientale desiderata tra 16^ e 32^ I pulsanti possono essere usati ancche per impostare il timer. I valori augmenteranno/diminuiranno di 1 (^ / or a) a agli pressione.

Note: in modalità Raffescamento o Riscaldamento, sul display apparirà la temperatura impostata; in modalità Ventilazione e Ascugatura, sul display apparirà la temperatura ambientale.

5. Pulsante di oscillazione

Premere il pulsante di oscillazione per attivare la funzione di oscillazione; la copertura sopra l'uscita dell'aria Oscillerà lentamente. Per arrestare l'oscillazione, premere nuovamente il pulsante.

6. Pulsante della velocità della ventola

Premere il pulsante della velocità per selezionare la velocità della ventola tra bassa, media e alta. L'indicatore corrispondente alla velocità selezionata si illuminerà. Il telecomando permette di selezionare ancche la velocità automatica: l'apparecchio regolera automaticamente la velocità della ventola in base alla temperatura ambientale.

Nota: in modalità Ascugatura non è possible selezionare la velocità della ventola. In modalità Riscaldamento, l'apparecchio regolera automaticamente la velocità della ventola, tra bassa e alta, in base alla temperatura a livello dell'uscita dell'aria.

7. Pulsante del timer

Avvio automatico

• Quando l'apparecchio non è in funzione, premere il pulsante del timer. "00" lampeggerà sul display.
• Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervalto di avvio automatico tra 1 e 24 ore. Il display lampeggerà per quale secondo, quando il timer si attiverà. L'indicatore del timer si illuminerà.
• L'apparecchio si avviera automaticamente allo scadere dell'intervallo impostato.

Arresto automatico

• Quando l'apparecchio è in funzione, premere il pulsante del timer. "00" lampeggerà sul display.
• Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervaldo di arresto automatico tra 1 e 24 ore. Il display lampeggerà per quale secondo, quando il timer si attiverà. L'indicatore del timer si illuminerà. Sul display apparirà la temperatura.
• L'apparecchio si arresterà automaticamente allo scadere dell'intervallo impostato.

Per modificare il timer, premere il pulsante del timer, quindi il pulsante o per modificare i valori.

Impostando l'intervallo su "00", il timer verrà disattivato e l'indicatore del timer si spegnerà.

Nota

• Per selezionare l'unità di misura della temperatura tra gradi Celsius e Fahrenheit, tenere premuto il pulsante della modalità per 3 secondi quando l'apparecchio è in funzione, o premere il pulsante di conversione ^ C / ^ F sul telecomando.

Le immagini sono a solo scopo di riferimento. Fare riferimento al prodotto reale per informazioni dettagliate.

Quando la temperatura ambientale è Bassa, sull'evaporatore potrebbe formarsi della brina nelle l'apparecchio è in funzione. L'apparecchio avvià automaticamente lo sbrinamento, e l'indicatore luminoso del pulsante di accensione lampeggerà. Il processo di sbrinamento è descritto di seguito.

Quando l'apparecchio è in modalità Raffrescamento, Riscaldamento o Asciuagatura e la temperatura della serpentina dell'evaporatore è inferiore a -1^ , l'apparecchio si arresterà per 10 minuti, e si riaviero quando la temperatura della serpentina raggiunge i 7^ . L'apparecchio riprenderà a funzionare.

PROTEZIONE CONTROL IL SOVRACCARICO

In caso di interruzione di corrente, il compressore si riavviera-thirds minuti dal ripristino della corrente.

DRENAGGIO DELL'ACQUA

Drenaggio manuale

L'apparecchio integra unsystema di ricolco dell'acqua di condensa. L'acqua di condensa viene parzialmente riciclata tra il condensatore e il recipiente dell'acqua all'interno dell'apparecchio. Quando la quantità di acqua raggiunge il livello massimo, sul display verrà visualizzato il codice erre "Ft" e sare necessario drenare l'acqua.

Scollegare l'apparecchio alla presa di corrente, spostarlo in un luogo appropriato e rimuovere il tappo alla porta di drenaggio inferiore per drenare l'acqua. Al termine del drenaggio dell'acqua di condensa, riposizionare il tappo nella porta di drenaggio inferiore per evitare perdite d'acqua.

Drenaggio continuo

Durante l'uso continuativo dell'apparecchio in modalità Asciuagatura, Riscaldamento o Raffrescamento, usare il tubo di drenaggio. Scollegare l'apparecchio alla presa di corrente e rimuovere il tappo alla porta di drenaggio superiore. Collegare il tubo di drenaggio incluso alla porta di drenaggio superiore e drenare l'acqua in un contentatore. Assicurarsi che l'estremità del tubo si posizionata sopra il contentatore, non al suo interno, affinché l'acqua possa fuoriuscire liberamente dall'apparecchio.

COLLEGAMENTO ALLA RETE Wi-Fi (queste istruzioni potrebbero non rispecchiare l'ultima versione dell'app e sono fornite a solo titolo di riferimento. L'esempio riportato di seguito fa riferimento alsystema iOS in inglse.)

1. Posizionale l'apparecchio a non più di 5 metri di distance dal router.
2. Cercare "Smart Life - Smart Living" nell'App Store (per dispositivi iOS) o in Google play (per dispositivi Android) o scansionare direttamente il seguente codice QR per scarcare l'app "Smart Life".

1. Registrarsi o accedere al proprio account sul'app. Premere "+" in alto a destra o il pulsante "Add device" per aggiungere l'apparecchio.
2. Individuare la categoria "Large Home Appliances" e premere "Portable Air Conditioner (Wi-Fi)"

Large Home Ap...

Apparirà un messaggio con la richiesta di utilizzato una rete Wi-Fi a 2,4 GHz. L'app non supporta le reti Wi-Fi a 5 GHz. Inserire la password della propria rete Wi-Fi ed effettuare il collegamento alla rete Wi-Fi. Apparirà la schermata illustrata in Fig. 1.

1. Quindi assicurarsi che l'indicatore Wi-Fi lampeggi. In caso contrario, tenere premuto il pulsante del timer sul pannello di controllo per 5 secondi finché l'indicatore Wi-Fi non lampeggia.
2. Premere "Next" (Fig. 1). Apparire un messaggio con la richiesta di controllare lo stato dell'indicatore Wi-Fi (Fig. 2).

Se l'indicatore Wi-Fi lampeggia rapidamente, premere "Blink Quickly". Attendere che appaia la schermata illustrata in Fig. 4, quando premere "Done" in alto a destra. Ora è possible controllare l'apparecchiotramite l'interfaccia illustrata in Fig. 5. Premere i pulsanti per impostare l'apparecchio.

Se l'indicatore Wi-Fi lampeggia lentamente, premere "Blink Slowly". Quindi premere "Go to Connect" (Fig. 3) per collegare il proprio dispositivo mobile all'hotspot dell'apparecchio ("SmartLife-XXXX"). Quando I'hotspot è collegato, tornare all'app. Attendere che appaia la schermata illustrata in Fig. 4, quando premere "Done" in alto a destra. Ora è possible controllare l'apparecchio tramite l'interfaccia illustrata in Fig. 5. Premere i pulsanti per impostare l'apparecchio.

Premere "More" per impostare il timer, la modalità Riposo, l'oscillazione e l'unità di misura della temperatura (°C/°F).

Per impostare il timer è necessarioaggiungere una programmazione. Dopo aver impostato la programmazione, premere "Save" in alto a destra. Per eliminare il timer, fare scorrere la linea correspondente verso sinistra e premere "Delete".

Note

In caso di variazione della rete Wi-Fi a cui è collegato l'apparecchio, è necessario effettuare un nuovo abbinamento.
- Quando l'indicatore Wi-Fi lampeggia, l'apparecchio è in attesa di essere abbinato. Quando l'indicatore Wi-Fi rimane accesso, l'apparecchio è collegato alla rete Wi-Fi. Quando l'indicatore Wi-Fi è spento, l'apparecchio è scollegato alla rete Wi-Fi.

PULIZIA E MANUTENZIONE

• Prima di pulire l'apparecchio o rimuovere qualiasi parte, scollegarlo alla presa di corrente.
  Non usare benzina o altri agenti chimici per pulire l'apparecchio.
  Non bagnare l'apparecchio direttamente.

Pulizia dei filtri dell'aria (ogni due settimane)

La polvere che si accumula sui filtri riduce il flusso d'aria. Un flusso d'aria ridotto diminuisce l'efficienza dell'apparecchio, e se il filtrto si ostruisce completamente l'apparecchio cui subire danni.

I filtri dell'aria devono essere puliti periodicamente. Sono removibili per facilitarne la pulizia. Non usare l'apparecchio sono i filtri dell'aria per evitare la contaminazione dell'evaporatore (situato dietro i filtri).

1. Rimuovere i filtri A e B dal retro dell'apparecchio usando un cacciavite.
2. Usare un aspirapolvere per rimuovere la polvere dai filtrri.
3. Capovolgere i filtri e risciac quarli sotto l'acqua corrente. Lasciare che l'acqua scorraattraverso i filtri, nella direzione opposa rispetto al flusso d'aria.
4. Lasciare che i filtri si asciughino all'aria prima di reinstallarli.

Avvertenza! Non toccare la superficie dell'evaporatore con le mani nude per evitare lesions alle dita.

Superfici esterne

Pulire le superfici esterne con un detergente neutro e un panno umido, quindi asciugarle con un panno asciutto.

CONSERVAZIONE

Conservazione a lungo termine: in previsione di un lungo periodo di inutilizzo dell'apparecchio (più di due settimane), si raccomanda di pulirlo e asciugarlo completamente. Per riporre l'apparecchio, procedere come descritto di seguito.

1. Scollegare l'apparecchio alla presa di corrente e rimuovere il tubo di scarico dell'aria e il kit finestra Riporli insieme all'apparecchio.
2. Drenare l'acqua rimanente all'interno dell'apparecchio.
3. Pulire i filtri e lasciare che si asciughino completeness all'ombra.
4. Reinstallare i filtrri.
5. Mantenere l'apparecchio in posizione verticale quando non è in uso.
6. Conservare l'apparecchio in un luogo in interni, asciutto, ventilato e privo di gas corrosivi.

Attenzione!

L'evaporatore all'interno dell'apparecchio deve essere completamente asciutto prima di riporre l'apparecchio per evitare il rischio di dati ai componenti e la formazione di muffa. Scollegare l'apparecchio alla presa di corrente e posizionarlo in un'area asciutta e ventilata per quale giorno affinché si asciughi. Per asciugare l'apparecchio èanche possibile avviarlo in modalità Ventilazione con la ventola a bassa velocità finché il tubo di scarico non diventa asciutto; l'interno dell'apparecchio sare asciutto, evitando cosila formazione di muffa.

RISOLUZIONE DEI PROBLEMI

Problemi	Possibili cause	Solutazioni
L'apparecchio non si avvia.	L'apparecchio non è collegato alla presa di corrente.	Collegarlo correttamente alla presa di corrente.
	Sul display è presente il codice "Ft".	Drenare l'acqua.
	Per un funzionamento corretto, la temperature ambientale deve essere compresa tra 5°C e 35°C.	Controllare la temperatura ambientale. Quando la temperatura ritorna nell'intervallo di funzionamento (5°C – 35°C), l'apparecchio funzionerà normalmente.
L'aria non è abbastanza fredda in modalità Raffrescamento.	Le porte o le finestre della stanza sono aperte.	Assicurarsi di chiudere tutte le porte e le finestre.
	Nella stanza sono presenti fonti di calore.	Rimuovere le fonti di calore, se possibile.
	Il tubo di scarico dell'aria non è collegato o è ostruito.	Collegare o pulire il tubo di scarico dell'aria.
	La temperature impostata è troppo alta.	Modificare la temperature impostata.
	Le aperture di ingressso o uscita dell'aria sono bloccate.	Pulire le aperture di ingressso e di uscita dell'aria.
L'apparecchio è rumoroso.	Il pavimento non è a livello o non è piano.	Posizionare l'apparecchio su una superficie pianza e a livello, se possibile.
	Alcune parti sono allentate e vibrano.	Fissare e serrare le parti.
	Il rumore è causato dal flusso di refrigerante all'interno dell'apparecchio.	È un fenomeno normale.
Sul display appeare il codice "E0".	Problema di comunicazione tra il circuito stampato e il display.	Controllare i cavi del display. Contattare un centro di assistenza autorizzato.
Sul display appeare il codice "E1".	Malfunzionamento del sensore della temperature ambientale.	Il sensore della temperatura ambientale deve essere sostituito. Contattare un centro di assistenza autorizzato.
Sul display appeare il codice "E2".	Malfunzionamento del sensore della temperature dell'evaporatore.	Il sensore della temperatura dell'evaporatore deve essere sostituito. Contattare un centro di assistenza autorizzato.
Sul display appeare il codice "Ft".	Il serbatoio dell'acqua è pieno.	Svuotare il serbatoio dell'acqua.

SPECIFICHE TECNICHE

Di seguito sono riportate le specifiche tecniche dell'apparecchio.

Modello	PAC-127033.1
Tensione nominale	220-240 V
Frequenza nominale	50 Hz
Potenza/corrente in ingresso nominali in modalità Raffreddamento	1560W/6.9A
Potenza/corrente in ingresso nominali in modalità Riscaldamento	1300W/5.8A
Capacità di raffreddamento	4100W
Capacità di riscaldamento	3220W
Rimozione dell'umidità (L/H)	1.5
Flusso d'aria	410 m³/h
Potenza di trasmissione max	20 dBm
Intervallo di frequence	2412 - 2472 MHz

INFORMAZIONI ERP

	Valore
Marchio commerciale	Emerio
Identificativo del modello	PAC-127033.1
Livello di potenza sonora (raffreddamento)	65 dB(A)
Livello di potenza sonora (riscaldamento)	65 dB(A)
Nome del refrigerante	R290
Potenza nominale assorbita per il raffreddamento (kW)	1.56
Potenza nominale assorbita per il riscaldamento (kW)	1.30
Indice di efficienza energetica nominale	2.62
Coefficiente di rendimento nominale	2.48
GWP (kgCO2eq)	3
Classe di efficienza energetica	A
Consumo di energia per apparecchi a doppio condotto (kWh/h)	N/A
Consumo di energia per apparetti a singolo condotto (raffreddamento) (kWh/h)	1.56
Consumo di energia per apparetti a singolo condotto (riscaldamento) (kWh/h)	1.30
Consumo di energia in modalità a termostato spento (W)	N/A
Consumo di energia in modalità standby (W)	1.0
Capacità di raffreddamento	4100W
Capacità di riscaldamento	3220W
La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell'atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparetcchio contiene un fluido refrigerante con un GWP di 3. Se 1 kg di quello fluido refrigerante fosse rilasciatono nell'atmosfera, quando, l'impatto sul riscaldamento globale sarebbe 3 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l'utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. Rivolgersi a personale qualificato. #Consumo di energia: 1.56 kWh (raffreddamento) & 1.30 kWh (riscaldamento) per il modello PAC-127033.1 in 60 minuti di utilizzo in condizioni normali di prova. Il consumo effettivo dipende nelle modalità di utilizzo dell'apparetcchio e dal luogo in cui è installato.Per ulteri informazioni, contattare:Emerio Switzerland AGOberneuhofstrasse 16340 Baarswitzerland

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore. Oltre ai diritti legali previsti alla legge, l'acquirente più far valere i diritti derivanti alla seguente garanzia:

Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Se il prodotto è difettoso, rivolgersi al punto vendita.

I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da但这a garanzia. Conservare sempre lo scontrino, perché il quale non è possibile far valere la garanzia. I dati dovuti al non rispetto del manuale di istruzioni rendonoULLA la garanzia; se ciò porta a consequences anni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsi responsabilità per eventuali anni o lesions personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali anniagli accessori non implicano la sostituzione gratuite dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottrura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti alla garanzia e saranno soggetti a un costo.

SMALTIMENTO ECOCOMPATIBILE

Riciclaggio - Direttiva europea 2012/19/EU

Questo symbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenir rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostinibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio

rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto.

RICICLARE O SMALTIRE LE BATTERIE NEL MODE CORRETTO. NON APRIRLE. NON

BRUCIARLE E NON CORTO-CIRCUITARLE.

1. Istruzioni generali

1) Controllo dell'area

Prima di intervenire su sistemi contenti refrigeranti infiammabili, è necessario effettuare alcuni controli di sicurezza per minimizzare il rischio di ignizione. Prima di intervenire sulsystema refrigerante, rispetto le precauzioni riportate di seguito.

2) Procedura di intervento

Effettuare l'intervento segundo una procedura controllata per minimizzare il rischio di presenza di vapore o gas infiammabile durante l'operazione.

3) Area generale di intervento

Tutto il personale di manutenzione e altre personne che lavorano nell'area devono essere informati della natura dell'intervento in corso. Evitare di lavorare in spazi ristretti. La zona intorno all'area di intervento deve essere isolata. Assicurarsi che le condizioni dell'area di intervento siano sicure in termini di materiali infiammabili.

4) Controllo della presenza di refrigerante

Controllare l'area con un rilevatore di refrigerante prima e durante l'intervento per essere consapevoli della presenza di atmospere potenzialmente infiammabili. Assicurarsi che i dispositivi di rilevazione di perdite utilizzati siano idonei all'uso con refrigeranti infiammabili, overo che non producano scintille e siano sigillati adeguatamente o a sicurezza intrinseca.

5) Presenza di estintori

Se è necessario effettuare lavori a caldo sull'apparecchio o sui loro componenti, tenere un dispositorio di estinzione a portata di mano. Tenere un estintore a polvere o CO_2 adiacente all'area di lavoro.

6) Assenza di fonti di ignizione

Se l'intervento sulsystema refrigerante richiede l'esposizione di tubazioni che contengono o hanno contentuto un refrigerante infiammabile, non usare fonti di ignizione che comportino il rischio di incendio o esplosione.

Qualsiasi fonte di ignizione, incluse le sigarette accese, deve essere tenuta a una distance sufficiente dal site di installazione, riparazione, rimozione e smaltimento dell'apparecchio nel caso in cui un refrigerante infiammabile possa essere rilasciato nell'area circostante. Prima di effettuare l'intervento, ispezionare l'area intorno all'apparecchio per assicurarsi che sua priva di sostanze inflammabili o rischi di ignizione. Esporre i cartelli "Vietato fumare".

7) Ventilazione dell'area

Prima di effettuare lavori a caldo o accedere alsystema refrigerante, assicurarsi che l'area sia all'aperto o adeguatamente ventilata. Mantenere un livello di ventilatione costante durante l'esecuzione dell'intervento.

La ventilazione deve garantire la dispersione in sicurezza di un'eventuale fuoriuscita di refrigerante, e preferibilmente la sua espulzione nell'atmosfera esterna.

8) Controllo dell'apparecchio refrigerante

Se è necessario sostituire dei componenti elettrici, assicurarsi che siano idonei allo scopo e conformi alle specifiche. Seguire tutte le istruzioni di manutenzione fornite dal costruttore. In caso di dubbio, contattare l'assistenza tecnica del costruttore.

Effettuare i controli descritti di seguito sugli impianti che utilizzato refrigeranti infiammabili.

• La carica di refrigerante è proporzionale alle dimensioni del locale di installment delle parti che contengono refrigerante.
  Le apparecchiature e le prese di ventilazione funzionano correttamente e non sono ostruite.
• Se viene utilizzato un circuito refrigerante indiretto, controllare la presenza di refrigerante nel circuito secondario.
• L'etichettatura dell'apparecchio è visibile e leggibile. Se l'etichettatura è illeggibile, sostituirla.
  Il tubi o i componenti di refrigerazione sono installati in una posizione che riduca il rischio di esposizione

a sostanze in grado di corrodere i componenti contenti refrigerante, a meno che tali componenti non siano costrui con materiali intrinsecamente resistenti alla corrosione o protetti in modo adeguato alla corrosione.

9) Controllo dei dispositivi elettrici

Le operazioni di riparazione e manutenzione dei componenti elettrici devono includere controlli iniziali di sicurezza e procedure di ispezione dei componenti. In caso di difetti che compromettono la sicurezza, non collegare il circuito ad alcuna fonte di alimentazione finché il difetto non viene corretto. Se il difetto non può essere corretto immediatamente ma è necessario continuare l'operazione, adottare una soluzione temporanea adeguata. Segnalare il problema al proprietario dell'apparecchio affinché tutte le parti siano informate. I controllì iniziali di sicurezza devono verificare che:

I condensatori siano stati scaricati: l'operazione deve essere effettuata in sicurezza per evitare il rischio di scintille.
- Nessun cavo o componente elettrificato sua esposto durante la carica, il recupero o lo spurgo delsystema.
- La messa a terra sia continua.

2. Riparazione dei componenti sigillati

1) Durante la riparazione dei componenti sigillati, scollegare l'apparecchio da tutte le fonti di alimentazione elettrica prima di rimuovere qualiasi copertura sigillata o componenti similari. Se è assolutamente necessario lasciare l'apparecchio collegato all'alimentazione elettrica durante la manutenzione, posizionare nel punto più critico un rilevatore di perdite permanente in funzione per prevenir situazioni potenzialmente pericolose.
2) Durante il lavoro sui componenti elettrici, prestare particolare attenzione a non alterare l'involucro esterno dell'apparecchio in modo tale da alterarne il livello di protezione. Ciò include danni ai cavi, un numero excessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni,Installatione scorretta dei dispositivi di tenuta, ecc.

Assicurarsi che l'apparecchio sia installato in modo sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano usurati in modo tale da comprometerne la capacité di evitare l'ingresso di agenti infiammabili. Le parti di ricambio devono essere conformi alle specifiche del costruttore.

NOTA: l'uso di silicone sigillante cui inibire l'efficacia di alcuni dispositivi di rilevamento delle perdite. Per intervenire sui componenti a sicurezza intrinseca, non è necessario isolarli.

3. Riparazione dei componenti a sicurezza intrinseca

Prima di applicare carichi induttivi o capaciti permanenti al circuito, assicurarsi che ciò non Cause il superamento dei valori di tensione e corrente consentiti dall'appareccchio. I componenti a sicurezza intrinsecao sono gli unici su cui è possibile intervenire in presenza di atmosfera inflammabile quando sono elettrificati. Le specifiche del disposicao di prova devono essere corrette. Sostuire i componenti esclusivamente con le parti specificate dal costruttore. Altre parti possono causare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.

4. Cablaggio

Assicurarsi che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazione, bordi affiliati o altre condizioni avverse. I controllingi devono prendere in considerazioneanche gli effetti dell'usura o delle vibrazioni continu provenienti da fonti come compressori o ventole.

5. Rilevamento di refrigeranti inflammabili

Non usare in alcuna circostanza potenziali fonti di ignizione per la ricerca o il rilevamento di perdite di refrigerante. Non utilizzare force ad alogenuri (o altri rilevatori che utilizzato fiamme libere).

6. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono considerate adatte all'uso con sistemi contententi refrigeranti infiammabili.

Per rilevare refrigeranti infiammabili è possibile usare rilevatori di perdite elettronici, ma la loro sensibilità potrebbe non essere adeguata o richiedere una nuova calibrazione. (I dispositivi di rilevamento devono essere calibrati in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e sua adatto al refrigerante utilizzato. I dispositivi di rilevamento delle perdite devono essere impostati a una percentuale dell'LFL (limite inferiore di infiammabilità) e calibrati sul refrigerante utilizzato e sulla percentuale appropriata di gas (massimo 25%). I fluidi per il rilevamento delle perdite sono adatti all'uso con la maggior parte dei refrigeranti; tuttavia, evitare l'uso di detergenti contententi cloro perché quest'ultimo cui reagire con il refrigerante e corrodere le tubazioni in rame. Se si sospetta una perdita, rimuovere/estinguere tutte le fiamme libere. Se viene rilevata una perdita di refrigerante che richiede una saldatura, tutto il refrigerante devese essere raccolto dalsystemo o isolato (tramite valvole di intercettazione) in una parte del systema lontana dalla perdita. L'azoto esente da ossigeno (OFN) delve quando essere spurgato dalsystema sua prima che durante l'operazione di saldatura.

7. Rimozione svuotamento

Durante l'accesso al circuito del refrigerante per effettuare riparazioni o qualsiasi altro intervento, utilizzare procedure convenzionali. Tuttavia, è importare adottare il protocollo raccomandato perché sussiste il rischio di infiammabilità. Rispetto la segunte procedura:

Rimuovere il refrigerante.
- Spurgare il circuito con del gas inerte.
Evacuare il circuito.
- Spurgare nuovamente il circuito con del gas inerte.
- Aprire il circuito tramite taglio o saldatura.

Raccogliere la carica di refrigerante nelle apposite bombole di recupero. Pulire il systema con dell'OFN per rendere l'apparecchio sicuro. Potrebbe essere necessario ripetere più volte quello processo. Non usare ossigeno o aria compressa per effettuire questa operazione. Per effettuire la pulizia, pompare a vuoto l'OFN nelsystema e continuare a riempirlo fino a raggiungere la pressione di esercizio, quando disperderlo nell'atmosfera e ripristinare il vuoto. Ripetere l'operazione fino alla completa espulsione del refrigerante dall'apparecchio. Durante I'utilizzo dell'ultima carica di OFN, scaricare il systema affinché raggiunga una pressione atmesserica tale da consentire l'intervento. Questa operazione è esseniale prima di effettuire interventi di saldatura sulle tubazioni. Assicurarsi che I'uscita della pompa a vuota non sia in prossimità di fonti di ignizione e garantire un'adeguata ventilazione.

8. Procedure di carica

Oltre alle procedure di carica convenzionali, è necessario rispetto i seguenti requisiti.

• Evitare la contaminazione di diversi refrigeranti durante l'uso di apparecchi di ricarica. I tubi o le tubazioni devono essere più corti possibili per ridurre al minimo la quantità di refrigerante contentuta al loro interno.
  Le bombole devono essere mantenute in posizione verticale.
  Assicurarsi che ilsystema refrigerante sia collegato a terra prima di caricare il refrigerante nel systema.
• Etichettare ilsystema al terminè della carica (se non è stato fatto in precedenza).
• Prestare particolare attenzione a non riempireecessivamente ilsystema refrigerante.

Prima di caricare il sistema, sottoporlo a un test di pressione con dell'OFN. Il sistema deve essere sottoposto a un test di tenuta al termino della carica, ma prima della messa in servizio. Effettuare un nuovo test di tenuta prima di lasciare l'area di intervento.

9. Messa fuori servizio

Prima di effettuare esta procedura è esseniale che il techniciana abbia acquisito familiarità con l'appareccchio e tutte le sue specifiche. É Buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro.

Prima di effettuare l'operazione è necessario prelevare un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzato il refrigerante rigenerato. É essenziale che l'alimentazione elettrica sua disponibile prima di iniziare l'operazione.

a) Familiarizzarsi con l'apparecchio e il suo funzionamento.
b) Isolare elettricamente il sistema.
c) Prima di iniziare l'operazione, assicurarsi che:

Siano disponibili attrezzature meccaniche per lo spostamento delle bombole refrigeranti (se necessario).
- Tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente.
Ilprocessodi recupero siasupervisionato inogni momento dauna persona competente.
Le bombole e l'attrezzatura di recupero siano conformiagli standard previsti.

d) Se possibile, pompare a vuoto ilsystema refrigerante.
e) Se non è possibile ottener il vuoto, realizzare un collettore affinché il refrigerante possa essere rimioso da tutte le parti delsystema.
f) Assicurarsi che la bambola sia posizionata sulla bilancia prima di iniziare il recupero.
g) Avviare I'attrezatura di recupero e utilizzarla conformmente alle istruzioni del costrutto.
h) Non riempireecessivamente le bombole (non或者其他 l'80% di carica liquida).
i) Non superare la pressione di esercizio massima della bombola, nemmeno temporaneamente.
j) Quando le bombole sono state riempite correttamente e l'operazione è terminata, rimuovere tempestivamente le bombole e l'attrezzatura dal locale e assicurarsi che tutte le valvole di isolamento dell'apparechio siano chiuse.
k) Il refrigerante recuperato non deve essere caricato in un altri sistema refrigerante, a meno che non sia stato pulito e controllato.

10. Etichettatura

L'apparecchio deve essere contrassegnato con un'etichetta che ne segnali la messa fuori servizio e la rimozione di refrigerante dal suo interno. L'etichetta deve essere datata e firmata. Assicurarsi che sull'apparecchio siano presenti etichette indicanti che contiene refrigerante inflammabile.

11. Recupero

Durante la rimozione del refrigerante da unsystema, per manutenzione o messa fuori servizio, si raccomanda di effettuare l'operazione in sicurezza. Prima di trasferire il refrigerante nelle bombole, assicurarsi di utilizzato escludamente bombole di recupero adatte al refrigerante. Assicurarsi di avera a disposizione un numero di bombole sufficiente per contenerà la carica totale del systema. Tutte le bombole devono essere omologate per il refrigerante recuperato e correttamente etichettate (ovvero utilizzato bombole progettate appositamente per il recupero del refrigerante in questione). Le bombole devono essere dotate di valvole limitatrici di pressione e valvole di intercettazione in buone condizioni. Le bombole di recupero vuote devono essere svuotate e, se possibile, raffreddate prima del recupero. L'attrezzatura di recupero devese essere in buone condizioni, fornita di istruzioni e idonea al recupero di refrigeranti infiammabili. Inoltre, devese essere disponibile un set di bilance calibrate in buone condizioni. I tubi devono essere dotati di raccordi di scollegamento senza perdite e in buone condizioni. Prima di utilizzato l'attrezzatura di recupero, controllare che funzioni correttamente, che sua stata sottoposta a regolare manutenzione e che i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di refrigerante. Nel dubbio, consultare il costruttore. Il refrigerante recuperato devese essere restituito al fornitore del refrigerante nella bombola di recupero corretto, compiling un'appositanota per lo smaltimento dei rifiuti. Non mescolare i refrigeranti nelle unità di recupero, soprattutto nelle bombole. Se è necessario rimuovere compressori o oli per

compressore, assicurarsi che siano stati svuotati a un livello accettabile per garantire che il lubricificante non contenga refrigerante infiammabile. Il processo di svuotamento deve essere effettuato prima di restituire il compressore ai fornitori. L'unica modalità per accelerare quello processo è riscaldare elettricamente il corpo del compressore. Se è necessario drenare dell'olio da un sistema, effettuare l'operazione in sicurezza.

Competenza del personale di assistenza

Informazioni generali

Chiunque intervenga su apparecchi contenti refrigeranti inflammabili delve essere in possesso di qualifiche aggintive或者其他 per la riparazione di apparecchi refrigeranti generici.

In numerous Paesi tali quali delle sono rilasciate da enti di formazione nazionali accreditati che attestano la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le normative in vigore.

La competenza acquisita deve essere documentata da un certificato.

Formazione

La formazione deve trattare gli argomenti riportati di seguito.

Informazioni sul potenziale di esplosione dei refrigeranti inflammabili che illustrino la loro pericolosità se trattati impropriamente.

Informazioni sulle potenziali fonti di ignizione, in particolare delle non ovvie come accendini, interruptori della luce, aspirapolvere, radiatori elettrici.

Informazioni sulle nozioni di sicurezza descritte di seguito.

Non ventilato - La sicurezza dell'apparecchio non dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Tuttavia, è possibile che all'interno dell'involucro si accumuli del refrigerante fuoriuscito, e con il rischio di rilascio di atmosfera infiammabile all'apertura dell'involucro.

Involucro ventilato - La sicurezza dell'apparecchio dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro ha un effetto significativo sulla sicurezza. Assicurare una sufficiente ventilazione preliminare.

Locale ventilato - La sicurezza dell'apparecchio dipende dalla ventilazione del locale. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Il locale deve rimanere ventilato durante l'intervento.

Informazioni sulla nozione di componenti sigillati e involucri sigillati ai sensi dello standard IEC 60079-15:2010. Informazioni sulle corrette procedure di intervento descritte di seguito.

a) Messa in servizio

• Assicurarsi che la superficie di piano sia sufficiente per la carica di refrigerante o che il condotto di ventilazione sia assemblato in modo corretto.
• Collegare i tubi ed effetuare un test di tenuta prima di caricare il refrigerante.
• Controllare i dispositivi di sicurezza prima della messa in servizio.

b) Manutenzione

• Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la riparazione di apparecchi contenti refrigeranti infiammabili.
• Garantire una sufficiente ventilazione nel luogo di intervento.
• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
• Scaricare i condensatori in modo tale che non causino alcuna scintilla. Generalmente, la procedura standard per cortocircuitare i terminali del condensatore causa scintille.
  Riasseblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.
• Controllare i dispositivi di sicurezza prima della messa in servizio.

c) Riparazioni

Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la

riparazione di apparecchi contenti refrigeranti inflammabili.

• Garantire una sufficiente ventilazione nel luogo di intervento.
• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
• Scaricare i condensatori in modo tale che non causino alcuna scintilla.
  Se è necessario effettuare saldature, rispetto le seguenti istruzioni nell'ordine corretto.
• Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato Causei pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

Evacuare il circuito del refrigerante.

• Spurgare il circuito del refrigerante con azoto per 5 minuti.

• Effettuare nuovamente l'evacuazione.
  Rimuovere i componenti da sostituire tagliandoli,zza usare fiamme.
  Spurgare il punto di saldatura con azoto durante l'opération di saldatura.

• Effettuare un test di tenuta prima di caricare il refrigerante.

Riasseblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.
- Controllare i dispositivi di sicurezza prima della messa in servizio.

d) Messa fuori servizio

• In caso di compromissione della sicurezza quando l'apparecchio vieneMESSo fuori servizio, la carica di refrigerante devese sere rimossa prima della messa fuori servizio.
• Garantire una sufficiente ventilazione nel luogo di intervento.
• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
• Scaricare i condensatori in modo tale che non causino alcuna scintilla.
• Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato Causei pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.
  Evacuare il circuito del refrigerante.
• Spurgare il circuito del refrigerante con azoto per 5 minuti.
• Effettuare nuovamente l'evacuazione.
• Riempire di azoto fino alla pressione atmosferica.
  Apporre un'etichetta sull'apparecchio per segnalare che il refrigerante è stato rimioso.

e) Smaltimento

• Garantire una sufficiente ventilazione nel luogo di intervento.

• Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante dreno Causei pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante dreno non ritorni all'interno.

Evacuare il circuito del refrigerante.
- Spurgare il circuito del refrigerante con azoto per 5 minuti.
- Effettuare nuovamente l'evacuazione.
- Scollegare il compressore e drenare l'olio.

Trasporto, segnalazione e conservazione di apparecchi contenti refrigeranti inflammabili

Trasporto di apparecchi contenti refrigeranti inflammabili

Tenere presente che potrebbero essere in vigore norme agguiuntive per il trasporto di apparecchi contententi

refrigeranti inflammabili. Il numero massimo o la configurazione degli appearecchi che possono essere trasportati insieme è stabilito dalle normative locali.

Segnalazione dell'apparecchio con cartelli

I cartelli per apparetti similari utilizzati in aree di lavoro sono generalmente disciplinati delle normative locali e indicano i requisiti minimi per la fornitura di cartelli di sicurezza e/o salute nei luoghi di lavoro.

Tutti i cartelli richiesti devono essere esposti. Inoltre, i dati di lavoro devono garantire che i dipendenti ricevano istruzioni e formazione adeguate e sufficienti sul significato dei cartelli di sicurezza appropriati e sulle azioni da intraprenderere in relazione ad essi.

Non apporre un numero excessivo di cartelli per evitare di ridurne l'efficacia.

I symboli utilizzati devono essere i più sempliciti possibile e contentere esclusivamente informazioni essenziali.

Smaltimento di apparecchi contenti refrigeranti inflammabili

Consultare le normative nazionali.

Conservazione di attrezzature/apparecchi

Conservare l'apparecchio conformamente alle istruzioni del costruttore.

Conservazione di apparecchi imballati (invenduti)

L'imballaggio di protezione deve essere costruito in modo tale che eventuali danni meccanici subiti dall'apparecchio al suo interno non causino perdite di refrigerante.

Il numero massimo di apparetti che possono essere conservati insieme è stabilito delle normative locali.
