Marke	Emerio
Modell	PAC-127033.1
Produkttyp	Mobile Monoblock-Klimaanlage mit Heizfunktion
Kühlleistung	4100 W
Heizleistung	3220 W
Kältemittel	R290 (entflammbar)
Stromversorgung	220-240 V, 50 Hz
Nennleistung Kühlbetrieb	1560 W
Nennleistung Heizbetrieb	1300 W
Energieverbrauch (Kühlung)	1.56 kWh/h
Energieverbrauch (Heizung)	1.30 kWh/h
Energieklasse	A
Luftdurchsatz	410 m³/h
Entfeuchtung	1.5 L/h
Geräuschpegel (Kühlung / Heizung)	65 dB(A)
Mindestraumfläche	13 m²
Mindestabstand um das Gerät	50 cm
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Timer, Oszillation, Wi-Fi, Fernbedienung
Filter	Zwei waschbare Luftfilter (Reinigung alle 2 Wochen)
Wasserablass	Manuell oder kontinuierlich über mitgelieferten Schlauch
Sicherheit	Schutz vor Kältemittelleck, automatische Abschaltung bei Überlastung, automatisches Abtauen, voller Wassertank
Garantie	2 Jahre

Häufig gestellte Fragen - PAC127033 Emerio

Warum schaltet sich das Gerät nicht ein?

Überprüfen Sie, ob das Gerät richtig eingesteckt ist und die Steckdose funktioniert. Wenn der Code Ft angezeigt wird, leeren Sie das Wasser. Stellen Sie sicher, dass die Raumtemperatur zwischen 5 °C und 35 °C liegt.

Was bedeutet der Code 'Ft' auf dem Bildschirm?

Der Code Ft zeigt an, dass der Wassertank voll ist. Trennen Sie das Gerät vom Netz, entfernen Sie den unteren Ablassstopfen und leeren Sie das Wasser vollständig.

Warum kühlt das Gerät nicht ausreichend?

Stellen Sie sicher, dass alle Türen und Fenster geschlossen sind. Überprüfen Sie, ob der Luftauslassschlauch korrekt angeschlossen und nicht blockiert ist. Reinigen Sie die Luftfilter bei Bedarf und senken Sie die Solltemperatur.

Das Gerät macht Geräusche, ist das normal?

Ein leises Geräusch des Kältemittelkreislaufs ist normal. Wenn das Geräusch übermäßig ist, stellen Sie das Gerät auf eine ebene Fläche und überprüfen Sie, ob alle Teile fest sitzen.

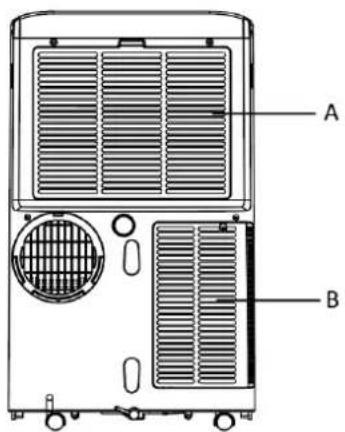

Wie reinige ich die Luftfilter?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Filter auf der Rückseite mit einem Schraubendreher. Saugen Sie den Staub ab, spülen Sie sie dann in entgegengesetzter Richtung zum Luftstrom mit Leitungswasser. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wie installiere ich das Fensterkit?

Montieren Sie die beiden Platten des Kits, indem Sie sie ineinander schieben. Passen Sie die Breite Ihres Fensters an und ziehen Sie die Schraube mit Unterlegscheibe und Flügelmutter fest. Verbinden Sie den Ablaufschlauch mit dem Kit-Adapter und schließen Sie das Fenster, um es zu fixieren.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA-Batterien (1,5 V) in das Fach auf der Rückseite der Fernbedienung ein. Verwenden Sie die Tasten, um den Modus (Kühlen, Heizen usw.) auszuwählen, die Temperatur, die Lüftergeschwindigkeit, die Oszillation und den Timer einzustellen.

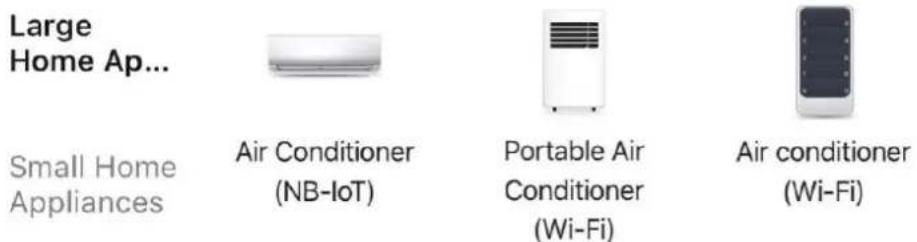

Wie verbinde ich das Gerät mit dem WLAN?

Laden Sie die App Smart Life auf Ihr Smartphone herunter. Stellen Sie sicher, dass Sie mit einem 2,4-GHz-WLAN-Netzwerk verbunden sind. Halten Sie die Timer-Taste am Bedienfeld gedrückt, bis die WLAN-Anzeige blinkt, und folgen Sie dann den Anweisungen in der App.

Was bedeutet der Code 'E1' auf dem Bildschirm?

Der Code E1 zeigt einen Defekt des Raumtemperatursensors an. Wenden Sie sich an einen autorisierten Techniker, um den Sensor auszutauschen.

Wie kann ich das Wasser kontinuierlich ablassen?

Für den Dauerbetrieb im Entfeuchtungs-, Heiz- oder Kühlmodus entfernen Sie den Stopfen der oberen Ablauföffnung und schließen Sie den mitgelieferten Ablaufschlauch an. Platzieren Sie das andere Ende in einem Eimer oder einem Abfluss.

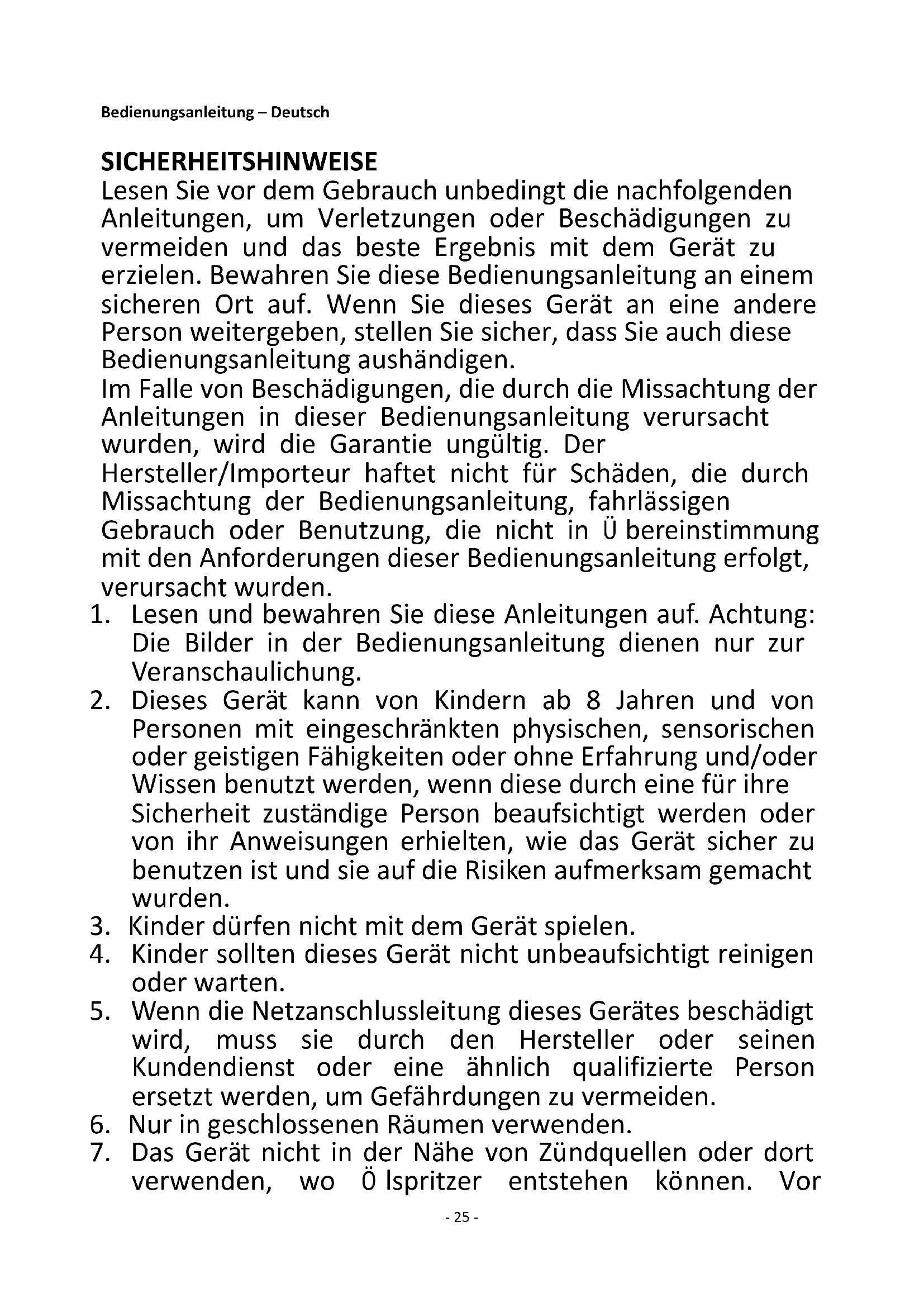

BEDIENUNGSANLEITUNG PAC127033 Emerio

Bedienungsanleitung -Deutsch. 25-

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das Beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie diesen Gerät an eine andere Person weitergeben, stellen Sie safer, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der

Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen

Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die Bilder in der Bedienungsanleitung dieren nur zur Veranschaulichung.
2. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät safer zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.
3. Kinder dürfen nicht mit dem Gerät speiten.
4. Kinder sollen den deses Gerät nicht unbeaufsichtigt reinigen oder warten.
5. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
6. Nur in geschlossenen Räumen verwenden.
7. Das Gerät nicht in der Höhe von Zündquellen oder Dort verwenden, wo Ölspritzer entstehen können. Vor

direktem Sonnenlicht und Spritzwasser schützen und nicht in der Nähe eines Bades, eines Wäscheraums, einer Dusche oder eines Schwimmbads aufstellen.

1. Die Finger nicht in den Luftauslass stecken. Kinder besonders auf diese Gefahren hinweisen.
2. Während des Transports und beim Aufbewahren das Gerät aufrecht abstellen, damit der Kompressor in korrekter Position bleibt.
3. Das Gerät vor dem Reinigen oder Verstellen immer ausschalten und vom Netz trennen.
4. Um Brände zu vermeiden, damit das Gerät nicht zugedeckt werden.
5. Alle für das Klimagerät verwendeten Steckdosen müssen die örtlichen Sicherheitsbestimmungen für Elektrogeräte erfüllen. Ggf. die Voraussetzungen hierfür überprüfen.
6. Bei der Geräteinstallation,müssen die nationalen Vorschriften fur die Elektroverdraughtung beachtet werden.
7. Im Falle einer Reparatur oder Wartung am Gerät einen Vertragskundendienst kontaktieren.
8. Nicht am Netzkabelziehen, das Kabel verändern oder in Wasser tauchen. Durch das Ziehen oder Zweckentfremden des Netzkabels konnen Geräteschäden und Stromschläge hervorgerufen werden.
9. Die nationalen Vorschriften für Gasverbraucher mösse eingehalten werden.
10. Reparaturen dürfen nur gemäß Empfehlungen des Herstellers vorgenommen werden. Reparatur- und Wartungsarbeiten, für die anderes Fachpersonal erforderlich ist, müssen unter Beaufsichtigung einer Person durchgeführt werden, die sich mit dem Einsatz zündfähiger Kühlmittel ausKENNT.
11. Zum Unterbrechen oder Abstellen des Geräts nicht den Netzsteckerziehen. Das kann Stromschläge oder Brände aufgrund der Wärmefreisetzung hervorrufen.
12. Netzsteckerziehen, falls seltsame Geräusche, Gerüche oder Rauch aus dem Gerät aufsteigen.

13. Zum Anschlieben des Geräts immer eine geerdete Steckdose verwenden.

14. Im Falle einer Beschädigung das Gerät ausschalten, vom Netz trennen und zwecks Reparatur einen Vertragskundendienst kontaktieren.

15. Bis auf die vom Hersteller empfohlenen Hilfsmittel keine anderen Mittel einsetzen, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen.
16. Verwenden Sie kein Verlängerungskabel oder einen Adapterstecker.
17. Berühren Sie nicht die Aluminiumlamellen hinter dem Luftteinlass.
18. Der Abluftschlauch muss vor mechanischen Beschädigungen geschützt werden und damit nicht an einer unbelüfteten Stelle installiert werden, wenn dieser Raum kleiner als 13m^2 ist.
19. Das Gerät muss in einem Raum aufbewahrt werden, in dem sich keine dauerhaft Funktionierenden Zündquellen befinden (z. B. offene Flammen, ein in Betrieb befindliches gasbetriebenes Gerät oder eine in Betrieb befindliche Elektrohezung).
20. Nicht hineinstechen oder verbrennen.
21. Wir weisen darauf auf hin, dass Kaltemittel unter Umständen geruchlos sind.
22. Dieses Gerät enthalt gasförmiges Kältemittel vom Typ R290. R290 ist Kältemittel in Gasform, dass den europäischen Umwelterrichtlinien entspricht. Der Kältemittelkreislauf darauf an keiner Stelle durchstoßen werden.
23. Wird das Gerät in einem unbelüfteten Bereich installiert, betrieben oder aufbewahrt, muss der Raum so konzipiert sein, dass sich kein ausgelaufenes Kältemittel sammeln und zu einer Brand- oder Explosionsgefahr werden kann, falls das Kältemittel durch eine Elektroheziehung, Ofen oder eine andere Zündquelle gezündet wird.
24. Das Gerät muss so gelagert werden, dass keine mechanischen Defekte auftreten können.
25. Die Person, die arbeiten am Kältemittelkreislauf ausfuhrt oder diesen betreibt, muss ein entsprechendes Zertifikat vorlagen konnen, das von einem akkreditierten Institut

ausgestellt wurde und nachweist, dass die Person über die Fachkompetenzen zur industriekonformen Handhabung von Kaltemitteln verfügt.

1. Bei der Ausführung von Reparaturen *ussen die Empfehlungen des Herstellers zugrunde gelegt werden. Wartungs- und Reparaturarbeiten, fur die weiteres Fachpersonal erforderlich ist, *ussen unter der Aufsicht einer Person durchgefuhrt werden, die sich mit der Verwendung zündfahiger Kaltemittel auskennt.
2. Die folgenden Absätze bei der Reparatur von Geräten mit R290 Kältemittel beachten.
3. Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen.

Warning: Brandgefahr / zündfähiges Material.

Anleitungen lessen.

Bedienungsanleitung; Betriebsanleitung.

Symbol für Reparatur/Wartung; technische

Anleitung lessen.

Warning: Beluftungsöffnungen von Blockaden frei halten.
Warning: Das Gerät muss in einem gut belufteten Raum stehen, dessen Groß mit den Raumangaben in den technischen Daten übereinstimmt.
Ein Mindestabstand von 50 cm sollte um das Gerät herum eingehalten werden.
Das Gerät muss in einem Raum installiert, betrieben und aufbewahrt werden, dessen Bodenfläche größter ist als 13 m².

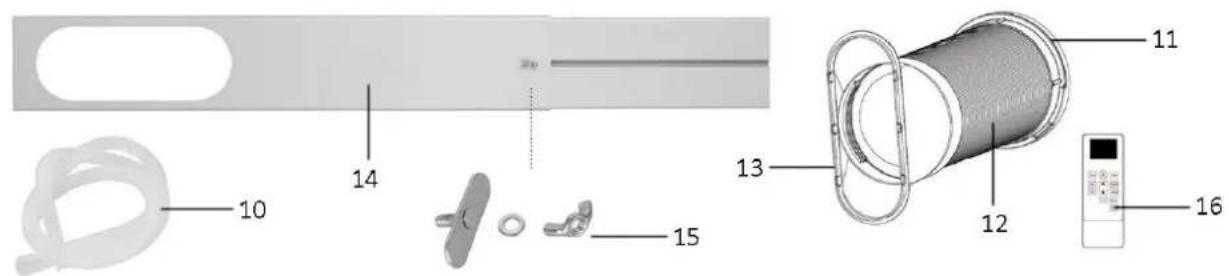

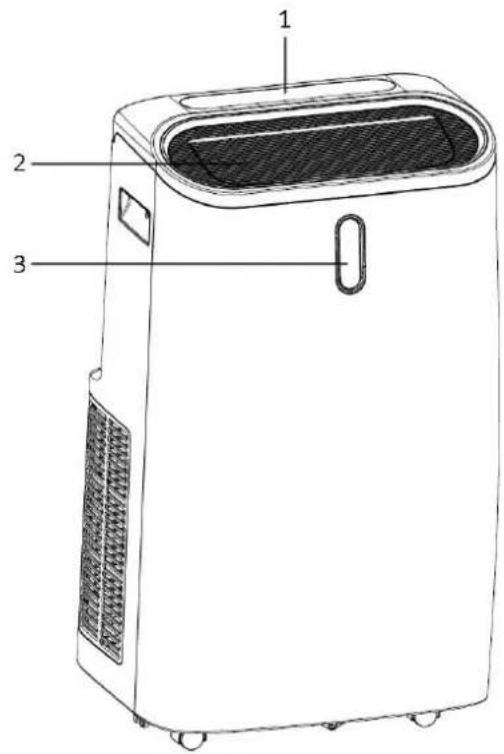

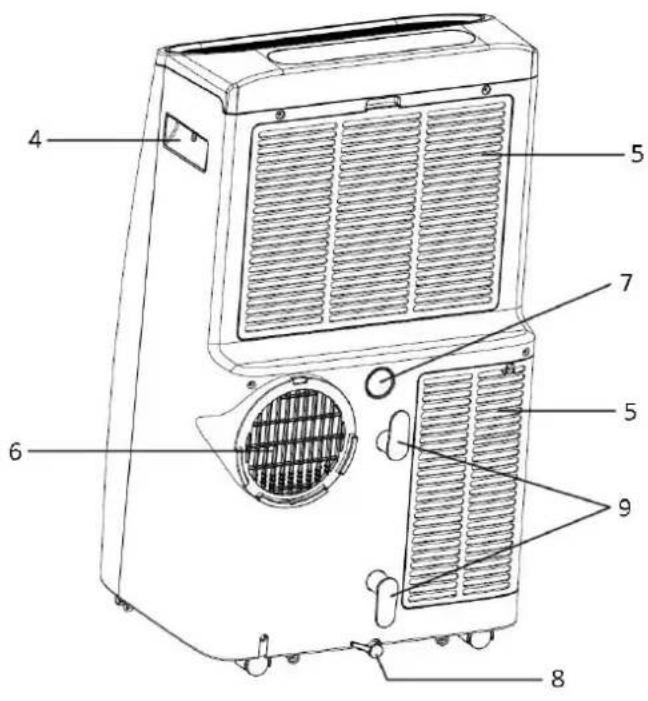

BEZEICHNUNG DER EINZELTEILE

1. Bedienfeld
2. Luftauslass mit verstellbarer Jalousie
3. Digitales Front-Display
4. Griff
5. Lufteinlass (mit Filterdeckel)
6. Abluftauslass
7. Obere Ablassöffnung (mit Stopfen verschlüssen)
8. Untere Ablassöffnung (mit Stopfen verschlossen)
   9.Netzkabelaufbewahrung
9. Ablaufschlauch nur für oberen Ablassöffnung
10. Schlauchanschluss
11. Abluftschlauch
12. Fensteradapter
13. Fensterdurchführung
14. Schraube für Fensterdurchführung / Unterlegscheibe / Flügelmutter
15. Fernbedienung

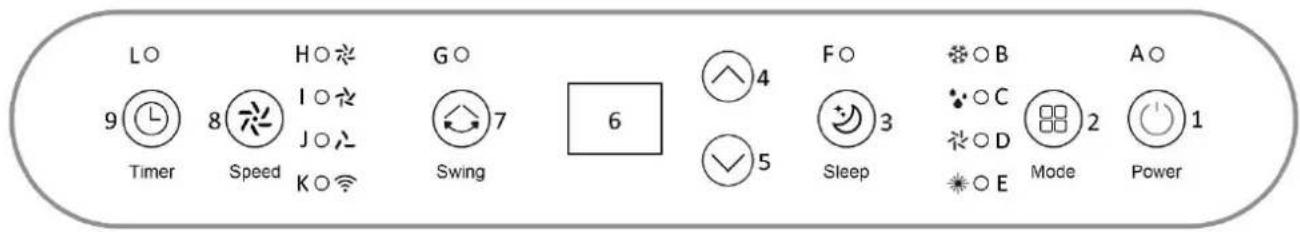

Bedienfeld

1. Betriebstaste
2. Modus-Taste
3. Schlafmodus-Taste
4. Taste Temperatur/Timer +
5. Taste Temperatur/Timer -
6. Digital-Display
7. Schwenktaste
8. Taste Ventilatorstufe
9. Timer-Taste

A. Betriebsanzeige
B. Anzeigeleuchte Kuhlmodus
C. Anzeigeleuche Trockenmodus
D. Anzeigeleuche Ventilatormodus
E. Anzeigeleuche Heizmodus
F. Anzeigeleuchte Schlafmodus
G. Schwenkanzeigeleuche
H. Anzeigeleuche hohe Lüfterstufe

I. Anzeigeleuchte mittlere Lüfterstufe
J. Anzeigeleuche schwacher Ventilatorbetrieb
K. WLAN-Anzeigeleuchte
L. Anzeigeleuche für Zeitschaltuhr

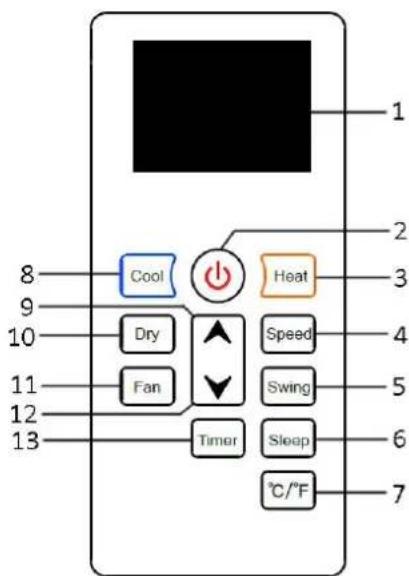

Fernbedienung

Dieses Gerät verfügt über eine Fernbedienung. Schieben Sie an der Rückseite der Fernbedienung den Deckel des Batteriefachs ab, legen Sie zwei 1,5 V AAA-Batterien ein (achten Sie darauf auf die Ausrichtung der Pole) und verschiedene Sie das Fach erneut. Falls die Fernbedienung länger Zeit nicht genutzt wird, behmen Sie die Batterien aus der Fernbedienung. Die Batterien aus der Reichweite von Kindern fern halten. Im Folgenden werden die Funktionen der Fernbedienungstasten aufgeführrt.

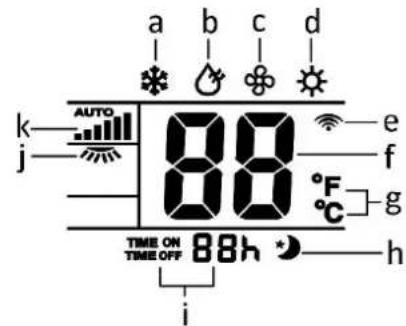

1. Digital-Display

a. Kuhlmodus
b. Trockenmodus
c. Ventilatormodus
d. Heizmodus
e. WLAN-Anzeige
f. Temperaturanzeige
g. Temperatureinheit
h. Schlafmodus
i. Timer-Anzeige
j. Schwenkfungtion
k. Ventilatorgeschwindigkeit

1. Betriebstaste
2. Heizmodustaste
3. Taste Ventilatorstufe
4. Schwenktaste
5. Schlafmodus-Taste
6. ^ C / ^ Umstelltaste
7. Taste Kuhlmodus
8. Taste Temperatur/Timer +
9. Taste Trockenmodus
10. Taste Ventilatormodus
11. Taste Temperatur/Timer -
12. Timer-Taste

INBETRIEBNAHME

Das Gerät muss über eine Abluftleitung nach außen entluftet werden, damit die Abluft, , die Abwärme und Feuchtigkeit enthalt, aus dem Raum entweichen kann.

Der Abluftschlaucharf nicht ausgetauscht oder verlangert werden. Andernfalls sinkt dadurch die Abluftleistung oder das Gerat schaltet sich schlimmstenfalls aufgrund des geringen Gegendrucks ab.

• Stellen Sie das Gerät auf einer ebenen Fläche auf. Der Luftauslassarf nicht verdeckt sein. Um das Gerät herum sollte ein Mindestabstand von 50 cm eingehalten werden, um für eine ausreichende Luftumwätzung zu sorgen.

• Das Gerätarf nicht in einem Wäscheraum aufgestellt werden.
• Verbinden Sie den Schlauchanschluss mit einem Ende des Abluftschlauchs. Setzen Sie den Fensteraufsatz auf das andere Ende des Abluftschlauchs.

Montage des Fensteranschlusses: Platine B unter Platine A schieben. Dann die mitgelieferte Schraube durch das keine Loch an Platine A führn, wobei die flache Seite der Schraube in der mittleren Nut von Platine B steckt. Passen Sie die Platinen auf die gewünschte Länge ein, die für ihr Fenster benötigt wird. Schrauben Sie zur Fixierung der Platinen nun die Unterlegscheibe ein und danach oben die Schmetterlingsmutter.
- Verbinden Sie den Abluftschlauch mit dem Fensteranschluss, indem Sie den Fensteraufsatz an der damit vorgesehenen Stelle in Platine A einstecken.

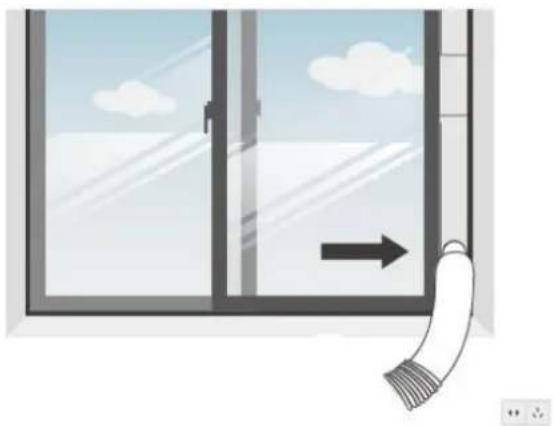

• Schließen Sie Ihr Fenster, um den Fensteranschluss zu befestigen. Für einen hochstmöglichen Wirkungsgrad empfeihlt es sich, den Spalt zwischen dem Fensteranschluss und dem Fensterrahmen abzudichten.

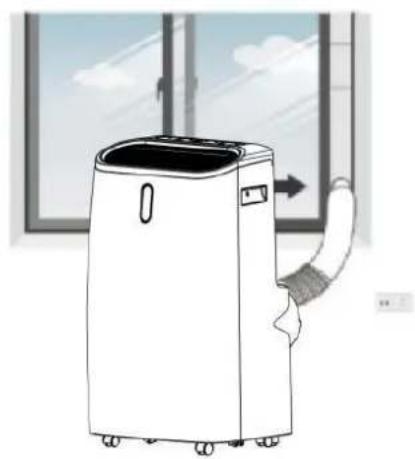

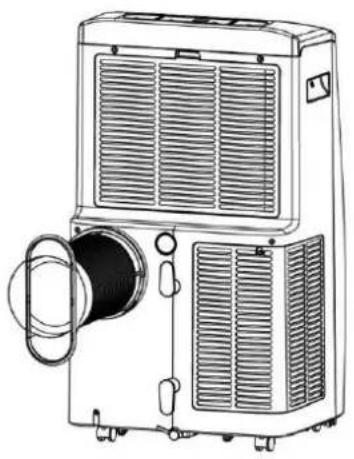

• Stecken Sie den Anschluss für den Abluftschlauch am Luftauslass in der Geräterückseite ein.

Passen Sie die Länge des Abluftschlauchs an und achten Sie darauf auf, den Schlauch nicht zu knicken. Stellen Sie das Gerät in der Nähe einer geeigneten Netzsteckdose auf.

BETRIEB

*Wenn der Aufstellort des Geräts verändert wurde, lässt Sie das Gerät mindestens 2 Stunden lang ruhen. Vergewissern Sie sich vor der Nutzung des Geräts, ob der Abluftschlauch korrekt angeschlossen wurde. Das Gerät an eine Steckdose anschließen.

1. Betriebstaste

Drücken Sie zum Einsatzen die Betriebstaste. Das Gerät nimmt nun den Betrieb auf. Die Betriebstaste erneut drücken, um das Gerät auszuschalten.

2. Funktion „Mode"

Bedienfeldtasten: Die Taste Mode drucken, um zwischen Kuhlen, Trocknen, Ventilator und Heizen umzuschalten. Nach Auswahl des Betriebsmodus leuchtet die entsprechende Anzeigeleuchte auf.
- Fernbedientasten: Zur Auswahr der gewünschten Betriebsart direkt die Taten auf der Fernbedienung drücken. Nach Auswahr des Betriebsmodus leuchtet die entsprechende Anzeigeleuche auf.

Hinweis: Das Symbol """ leuchtet auf dem Front-Display, um den gewählten Kuhl- bzw. Heizen anzuzeigen. Kein Symbol für Trocknungs- oder Lüfterbetrieb.

1) Kuhlmodus

Der Kompressor wird zugeschaltet, sobald die Raumtemperatur hoher als die Solltemperatur ist.

Ist die Raumtemperatur niedriger als die Solltemperatur, schaltet sich der Kompressor aus, während der Ventilator in der gewährten Stufe lauft.

Hinweis: Wahrend des Kompressorbetriebs vibriert das Gerät leicht. Dies ist normal und harmlos.

2) Trockenmodus

Der Ventilator lauft auf niedriger Stufe. Die Ventilatorstufe und -temperatur können nicht verstellt werden.

Der Kompressor wird je nach Raumtemperatur wie folgt angesteuert:

>25°C	Der Kompressor schaltet sich nach 15 Minuten Betrieb ab und lauft nach 3 Minuten wieder an.
20°C ≤ Raumtemperatur ≤ 25°C	Der Kompressor hält nach 10 Minuten Betrieb an und schaltet sich nach 3 Minuten wieder an.
15°C < Raumtemperatur < 20°C	Der Kompressor hält nach 6 Minuten Betrieb an und schaltet sich nach 3 Minuten wieder an.
Raumtemperatur ≤ 15°C	Der Kompressor hält an und startet wieder, sobald die Raumtemperatur ≥ 17°C beträgt.

3) Ventilatormodus

Die Funktion zur Temperaturregulierung kann im Ventilatormodus nicht genutzt werden.

Im Ventilatormodus wird die Raumluft umgewälzt, aber nicht gekühlt.

4) Heizmodus

Wenn die Zimmertemperatur hoher als die eingestellte Temperatur ist, hört das Gerät auf zu heizen.

Wenn die Zimmertemperatur niedriger als die eingestellte Temperatur ist, aktiviert das Gerät die Heizfunktion.

3. Schlafmodus-Taste (kann nur im Kuhl- und Heizmodus angewählt werden)

Drücken Sie die Schlafmodus-Taste, um den Schlafmodus zu aktivieren. Die Schlafmodus-Anzeigeleuchte leuchtet auf.

Im Schlafmodus lauft das Gerät automatisch bei niedriger Ventilatorstufe. Die Stufe kann nicht manuell verstellt werden.

• Im Kuhlmodus: Die eingestellte Temperatur erhöht sich in den ersten beiden Stunden um 1^ pro Stunde und bleibt dann unverändert.
• Im Heizmodus: Die eingestellte Temperatur sinkt in den ersten beiden Stunden um 1^ pro Stunde und bleibt dann unverändert.

Nach 12 Stunden im Ruhemodus schaltet sich das Gerät automatisch aus.

4. Tasten zur Hochsetzung der Temperatur/des Timers & zur Herabsetzung der Temperatur/des Timers

Die Temperaturregulierung ist nur im Kuhl- und Heizmodus möglich.

Drücken Sie die Taste „/”, um die gewünschte Raumtemperatur zwischen 16^ und 32^ einzustellen. Die Tasten dieren auch zur Einstellung des Timers. Mit jedem Tastendruck erhöht/verringert sich der entsprechende Wert um 1^ bzw. 1 Stunde.

Hinweis: Im Kuhl- oder Heizmodus wird die eingestellte Temperatur auf dem Digitaldisplay angezeigt; im Lüfter- oder Trockenmodus wird die Raumtemperatur auf dem Digitaldisplay angezeigt.

5. Schwenkbewegung

Die Taste für die Schwenkbewegung drücken, um die Schwenk Funktion zu aktivieren. Die Abdeckung über dem Luftauslass bewegt sich langsam. Um die Schwenkbewegung zu stoppen, einfach die Taste noch einmal drücken.

6. Taste Ventilatorstufe

Drücken Sie die Ventilatorstufentaste, um zwischen niedriger, mittlerer und hoher Stufe umzuschalten. Die Anzeigeleuche für die gewährte Stufe schaltet sich ein. Auf der Fernbedienung kann auch auf „AUTO" gestellt werden. Das Gerät passst die Ventilatorgeschwindigkeit damit automatisch an die Raumtemperatur an.

Hinweis: Im Trockenmodus kann die Ventilatorstufe nicht selbst ausgewählten werden. Im Heizmodus wird die Ventilatorgeschwindigkeit je nach Temperatur um den Luftauslass herum automatisch zwischen einer niedrigen und hohen Stufe geregelt.

7. Timer-Taste

Einschaltautomik einstellen

Die Timer-Taste drücken, während das Gerät ausgescheltet ist ( „OFF“); auf dem Digital-Display blinkt „00“ auf.
- Drücken Sie die Taste zur Hoch- oder Herabsetzung des Timers, um eine gewünschte Einsatzzeit zwischen 1 und 24 Stunden auszuwahlen. Das Digital-Display blinkt einige Sekunden lang, dann wird die Timer-Einstellung bestätigt. Die „Timer ON“-Anzeigeleuche leuchtet auf.
- Sobald die eingestellte Zeit erreicht ist, schaltet sich das Gerät automatisch ein.

Ausschaltautomatik einstellen

Die Timer-Taste drucken, während das Geräteingeschaltet ist (,,ON^ ) ; auf das Digital-Display blinkt 00'' auf.
- Drücken Sie die Taste zur Hoch- oder Herabsetzung des Timers, um eine gewünschte Ausschaltzeit zwischen 1 und 24 Stunden auszuwahlen. Das Digital-Display blinkt einige Sekunden lang, dann wird die Timer-Einstellung bestätigt. Die „Timer ON“-Anzeigeleuche leuchtet auf. Das Digitaldisplay zeigt erneut die Temperatur an.
- Sobald die eingestellte Zeit erreicht ist, schaltet sich das Gerät automatisch aus.

Um die Timer-Einstellung zu ändern, drücken Sie zuerst die Timer-Taste und danach die „-\/"-Taste, um die Sollzeit zu ändern. Wir der Timer auf 0 (,00^ ) eingestellt, wird die Timer-Funktion deaktiviert und die Anzeigeleuche „Timer ON" erlischt.

Hinweis:

Um zwischen der Temperatureinheit (Celsius oder Fahrenheit) zu wechseln, halten Sie die Modus-Taste des eingeschalteten Gerätes 3 Sekunden lang gedrückt oder drücken Sie einfach die ^ C / ^ F -Umstelltaste auf der Fernbedienung.

Alle Bilder dieren nur zur Veranschaulichung. Genaue Angaben finden Sie am jeweils gelieferten Gerät.

ABTAU-AUTOMATIK

Bei niedrigen Raumtemperaturen kann es im Betrieb zu Frostbildung am Verdampfer kommt. Das Gerät beginnnt automatisch mit dem Abtauen und die Kontrollleuchte des Netzschalters blinkt. Die Abtaufunktion wird folgendermaßen gesteuet:

Wenn das Gerät im Kuhl-, Heiz- oder Trockenmodus arbeitet und die Verdampferrohr-Temperatur niedriger ist als -1^ , schaltet sich der Kompressor 10 Minuten lang ab, bis die Rohrtemperatur auf 7^ gestiegen ist. Das Gerät schaltet sich dann wieder ein.

ÜBERSPANNUNGSCHUTZ

Bei einem Stromausfall dauert es bis zum erneuten Start des Kompressors 3 Minuten, damit der Kompressor geschont wird.

WASSER ABLASSEN

Manuelle Entwasserung:

Im Geräteinneren wird Kondenswasser rückgewonnen. Diese Vorgang ist nicht sightbar. Das Kondenswasser wird zwischen dem Kondensator und der Wasserschale im Inneren des Geräts zum Teil permanent zurückgeführt. Steigt der Wasserstand bis zur oberen Marke, wird im Digital-Display der Fehlercode „Ft" für einen hohen Wasserstand angezeigt, um Sie daran zu erinnern, Wasser abzulassen.

Ziehen Sie den Netzstecker des Geräts und schiben Sie das Gerät an einen geeigneten Ort. Ziehen Sie den Stopfen von der unteren Ablssöffnung ab, um das Wasser vollständig ablaufen zu halten. Stecken Sie den Stopfen nach dem Entleeren wieder auf die Ablssöffnung. Andernfalls tritt Wasser aus dem Gerät aus und der Raum wird feucht.

Dauerablauf:

Um mit dem Gerät im Dauerbetrieb zu trocknen, zu freißen oder zu kühlen, muss das Wasser über den mitgelieferten Ablaufschlauch permanent abgeführt werden. Ziehen Sie den Gerätestecker aus der Steckdose undziehen Sie den Stopfen an der oberen Ablauföffnung hersaus. Schließen Sie den mitgelieferten Ablaufschlauch an die obere Ablauföffnung an und halten Sie das Wasser in einen Eimer ab. Stellen Sie sicher, dass sich der Auslauf des Schlauchs über dem Eimer befindet und das Wasser ungehindert aus dem Gerät stromen kann.

WLAN-VERBINDUNGSANLEITUNG (Die APP-Anleitung wird unter Umständen nicht regelmäßigactualisiert. Grund dazu kann eine Aktualisierung der Software-Version oder eine andere Ursache sein. Diese Anleitung dient nur als Leitfaden. Das nachfolgende Beispiel zeigt die englishe Version der Mobil Funk-App für iOS.):

1. Stellen Sie das Gerät innerhalb von 5 Metern von Ihr dem Router auf.

2. Suchen Sie im App Store (fur iOS) oder Google Play (fur Android) nach „Smart Life — Smart Living" oder

scannen Sie einfach den unter abgebildeten QR-Code, um die „Smart Life“-App herunterzuladen.

1. Registrieren Sie sich oder melden Sie sich in Ihr App-Konto an. Tippen Sie oben rechts auf das „+“ oder auf die Schaltfläche „Gerät hinzufügen“, um Ihr Gerät hinzuzufügen.

2. Suchen Sie nach „Large Home Appliances" und tippen Sie auf das Symbol „Portable Air Conditioner (Wi-Fi)".

In einer Meldung werden Sie aufgefordert, ein 2,4 GHz WLAN zu verwenden. 5 GHz WLANs werden von dieser Anwendung nicht Unterstützung. Geben Sie Ihr WLAN-Password ein, um sich mit dem WLAN zu verstehen. Abb.1. wird angezeigt.

1. Prufen Sie nun, ob die WLAN-Anzeigeleuche blinkt. Ist dies nicht der Fall, halten Sie die Timer-Taste auf dem Bedienfeld 5 Sekunden lang gedrückt, bis die WLAN-Anzeigeleuche (,Wi-Fi^ ) blinkt.
2. Tippen Sie in Abb. 1 auf „Weiter". Abb. 2 wird angezeigt. Stellen Sie nun das Verhalten der Kontrollleuche fest.

Wenn die Wi-Fi-Anzeige schnell blinkt, tippen Sie auf „Blink Quickly". Warten Sie, bis Abb. 4 erscheint. Tippen Sie dann oben rechts auf „Done". Nun können Sie Ihr Gerät mit der Bedienoberfläche in Abb.5 bedieren. Tippen Sie auf die Schaltflächen, um Ihr Gerät einzustellen.

Wenn die Wi-Fi-Anzeige langsam blinkt, tippen Sie auf „Blink Slowly". Tippen Sie in Abb. 3 weiter auf „Go to Connect", um Ihr Mobiltelefon mit dem Hotspot des Geräts „SmartLife-XXXX" zu verbinden. Rufen Sie die App. wieder auf, wenn der Hotspot verbunden ist. Warten Sie, bis Abb. 4 erscheint. Tippen Sie dann oben rechts auf „Done". Nun können Sie Ihr Gerät mit der Bedienoberfläche in Abb.5 bedieren. Tippen Sie auf die Schaltflächen, um Ihr Gerät einzustellen.

Tippen Sie auf die Schaltfläche „More“, um einen Timer, einen Ruhemodus, eine Schwenk Funktion und die Umschaltung zwischen ^ C und ^ F einzustellen.

Zum Einstellen eines Timers mussen Sie einen Zeitplan hinzufugen. Speichern Sie den Zeitplan nach dem Einstellen, indem Sie oben rechts auf „Save" tippen. Um die Timer-Einstellung zulöschen, wischen Sie die entsprechende Zeile nach links und tippen Sie auf „Delete".

Hinweis:

Falls sich die Netzwerkumgebung für das Gerät geändert hat, muss es erneut konfiguriert werden.
- Sobald die WLAN-Anzeigeleuche blinking, wartet das Gerät auf die Kopplung. Wenn die WLAN-Anzeigeleuche weiterhin leuchtet, wurde die WLAN-Verbindung hergestellt. Wenn die Wi-Fi-Anzeigeleuche erlischt, wurde das WLAN ausgeschaltet.

REINIGUNG UND WARTUNG

• Vor dem Reinigen oder falls Sie Komponenten entfernen möchten,ziehen Sie unbedingt den Gerätestecker aus der Steckdose.
  Zum Reinigen des Geräts kein Benzin oder sonstige Chemikalien verwenden.
  Das Gerät nicht direkt abwaschen.

Luftfilter reinigen (alle zwei Wochen)

An den Filtern sammelt sich Staub an, der den Luftstrom beeinträchtigt. Der eingeschränkte Luftstrom verringgert die Effizienz des Systems und wenn der Filter verstopft ist, kann das Gerät beschädigt werden.

Die Luftfilter mussen regelmäßig gereinigt werden. Zur einfachen Reinigung sind sie abnehmbar. Betreiben Sie das Gerät nicht ohne Luftfilter, da sonst der Verdampfer (hinter dem Luftfilter) verunreinigt werden kann.

1. Entfernen Sie die Luftfilter A und B mit einem Schraubendreher auf der Rückseite des Geräts.
2. Saugen Sie den Staub mit einem Staubsauger von den Filtern ab.
3. Wenden Sie die Filter und spulen Sie sie unter flieBendem Wasser aus. Das Wasser muss in entgegengesetzter Luftstromrichtung durch die Filter flieBen.
4. Legen Sie die Filter beiseite und halten Sie sie vollständig an der Luft trocknen, bevor Sie sie wieder einsetzen.

Vorsicht! Berühren Sie die Verdampferoberfläche nicht mit bloßer Hand, da Sie sich hierbei an den Fingern verletzten können.

Flächen reinigen

Die Flächen zunächst mit einem Neutralreiniger und einem feuchten Lappen abwischen, danach mit einem trocknen Tuch abwischen.

AUFBEWAHRUNG

Langzeitlagerung: Wenn Sie das Gerät über einen längeren Zeitraum (mehr als eineuge Wochen) nicht benutzen, reinigen Sie es am besten und trocknen Sie es vollständig.itte lagern Sie das Gerät gemäß den folgenden Schritten:

1. Ziehen Sie den Gerätestecker und montieren Sie den Abluftschlauch und die Fensterdurchführung ab. Heben Sie die Teile zusammen mit dem Gerät auf.
2. Lassen Sie das restliche Wasser aus dem Gerät ab.
3. Reinigen Sie die Filter und halten Sie die Filter in einem schattigen Bereich vollständig trocknen.
4. Setzen Sie die Filter wieder ein.
5. Das Gerät muss bei der Lagerung aufrecht stehen bleiben.
6. Stellen Sie das Gerät in einem belufteten, trockenen Innenraum sicher ab, der frei von korrosiven Gasern ist.

Achtung:

Der Verdampfer im Inneren des Geräts muss vor dem Verpacken des Gerätes getrocknet werden, um Beschädigungen der Bauteile und Schimmelbildung zu vermeiden. Trennen Sie das Gerät vom Netz und stellen Sie es tagelang an einen trockenen, offen den Ort, um es trocknen zu halten. Eine andere Möglichkeit zum Trocknen besteht darin, das Gerät einzuschalten, auf eine niedrige Ventilatorstufe zu halten und solange laufen zu halten, bis die Ablaufleitung trocken ist. Das Geräteinnere ist dann trocken und eine Bildung von Schimmelpilzen wird verhindert.

PROBLEMBEHEBUNG

Probleme	Mögliche Ursachen	Lösungen
Das Gerät gehen nicht in Betrieb.	Prüfen Sie, ob eine sichere Stromversorgung besteht.	Verbinden Sie das Gerät sicher mit dem Stromnetz.
	Prüfen Sie, ob der Wasserstand-Fehlercode „Ft“ angezeigt wird.	Lassen Sie das angesammelte Wasser ablaufen.
	Für einen regulären Betrieb muss die Umgebungstemperatur zwischen 5 °C und 35 °C liegen.	Prüfen Sie die Raumtemperatur. Sobald die Raumtemperatur wieder in thisem Bereich (5 °C – 35 °C) liegt, kann das Gerät regular in Betrieb genommen werden.
Unzureichende Kührung im Kuhlmodus	Die Türen oder Fenster sind nicht geschlossen.	Stellen Sie safer, dass alle Fenster und Türen geschlossen sind.
	Im Raum befinden sich Wärmequellen.	Die Wärmequellen nach Möglichkeit entfernen.
	Der Abluftschlauch ist nicht angeschlossen oder verspersrt.	Den Abluftschlauch anschließen bzw. freimachen.
	Die Temperatureinstellung ist zu hoch.	Die Temperatur zurückstellen.
	Der Luftin- oder -auslass ist blockiert.	Luftsein- oder -auslass reinigen.
Laut im Betrieb	Der Untergrund ist nicht eben oder nicht flach genug.	Gerät nach Möglichkeit auf einer ebenen Fläche aufstellen.
	Prüfen Sie, ob Geräteteile locker sind und vibrieren.	Lockere Teile sichern und festziehen.
	Das Gerausch wird durch das umgewählte Kältemittel erzeugt.	Das ist normal.
Im Digital-Display wird der Code „E0“ angezeigt	Kommunikationsfehler zwischen der Hauptplatine und dem Digital-Display.	Überprüfen Sie den Kabelbaum dem Digital-Display. Wenden Sie sich zur Reparatur an einen zugelassenen Techniker.
Im Digital-Display wird der Code „E1“ angezeigt	Raumtemperatursensor ist defekt.	Den Raumtemperatursensor auswechseln. Zur Reparatur eine Vertragswerkstatt kontaktieren.
Der Code „E2“ wird im Digital-Display angezeigt	Verdampfer-Temperatursensor defekt.	Den Verdampfer-Temperatursensor auswechseln. Zur Reparatur eine Vertragswerkstatt kontaktieren.
Im Digital-Display wird der Code „Ft“ angezeigt	Warnmeldung „Wasser voll“	Das Wasser ablaufen setzen.

TECHNISCHE DATEN

Für das Gerät gelten folgende Anschlusswerte

Model	PAC-127033.1
Nennspannung	220-240 V
Nennfrequenz	50 Hz
Nenneingangsleistung/-strom für den Kuhlmodus	1560W/6.9A
Nenneingangsleistung/-strom für den Heizmodus	1300W/5.8A
Kühlleistung	4100W
Heizleistung	3220W
Trocknungsleistung (l/h)	1.5
Luftvolumen	410 m³/h
Max. Übertragungsleistung	20 dBm
Frequenzbereich	2412 - 2472MHz

ERP-INFORMATIONEN

	Wert
Handelsmarke	Emerio
Modellbezeichnung	PAC-127033.1
Schalleistung (Kühlbetrieb)	65 dB(A)
Schalleistung (Heizen)	65 dB(A)
Bezeichnung des Kältemittels	R290
Nenneingangsleistung für den Kuhlmodus (kW)	1.56
Nenneingangsleistung für den Heizmodus (kW)	1.30
Bemessene Energieeffizienz	2.62
Nennleistungszahl	2.48
GWP (kgCO2eq)	3
Energieeffizienzklasse	A
Energieverbrauch bei Geräten mit Zweikreissystemen (kWh/h)	K.A
Energieverbrauch bei Geräten mit Einkreissystemen (Kuhlbetrieb) (kWh/h)	1.56
Energieverbrauch bei Geräten mit Einkreissystemen (Heizen) (kWh/h)	1.30
Leistungsverbrauch bei ausgeschaltetem Thermostat (W)	K.A
Leistungsverbrauch im Standby (W)	1.0
Kühlleistung	4100W
Heizleistung	3220W
Kältemittellecks tragen zum Klimawandel bei. Ein Kältemittel mit geringerem Treibhauspotenzial (GWP, Global Warming Potential)trägt in geringerem Maße zur globalen Erwärung bei als ein Kältemittel mit higherem Treibhauspotenzial, wenn es in die Atmosphäre entweicht. Diese Gerät enthält eine flüssiges Kältemittel mit einem GWP-Wert von 3. Das bedeutet: Wenn 1 kg diesen flüssigen Kältemittels in die Atmosphäre gelangen wurde,äre die Auswirkung auf die globale Erwärung über einen Zeitraum von 100 Jahren dreimalHigher als bei 1 kg CO2. Versuchen Sie niemals, selbst in den Kältemittelkreislauf einzugreifen oder das Produkt zu zerlegen. Beauftragen Sie immer eine Fachkraft.#Bei 60-minütigem Gebrauch unter Standardtestbedingungen beträgt der Energieverbrauch 1.56 kWh (Kühlbetrieb) & 1.30 kWh (Heizen) für Modell PAC-127033.1. Der tatsächliche Energieverbrauch hangt davon ab,wie und wo das Gerät benutzt wird.Um weitere Informationen zu erhalten,kontaktieren Sieitte:Emerio Switzerland AGOberneuhofstrasse 16340 BaarSwitzerland

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, bzw. aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Handler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Gewährleistung zu fordern:

Wirieten eine 2-Jahres-Gewährleistung fur das erworbene Gerät, beginnend am Tag des Verkaufs. Wenn Sie ein defektes Produkt haben, behmen Sieitte direkt Kontakt mit dem Verkäfer auf.

Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen, werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für darauf resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetaucht wird. In thisem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffeile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleibeiten, sowie Reinigung, Wartung, Austausch oder Kosten für Versand/Transport zum Reparaturort und darüber, der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung - Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darauf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zuverhindern,itte verantwortungsbewusst entsorgen,um die nachhaltige Wiederverwertung von

Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgerätsitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Handler bei dem Sie diesen Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

ÖFFNEN. NICTW WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.

ANWEISUNGEN FÜR DIE REPARATUR VON GERÄTEN, DIE R290 ENTHALTEN

1. Reparaturen

1) Prüfung des Bereichs

Vor Arbeitsen an Systemen, die zündfähige Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um für eine Minimierung des Zündrisikos zu sorgen. Zur Reparatur von Kälteanlagen müssen die folgenden Sicherheitsvorkehrungen getroffen werden, bevor Arbeitsen an den Anlagen durchgeführt werden.

2) Arbeitsweise

Die Arbeiten müssen unter kontrollierten Bedingungen ausgeführrt werden, um das Risiko so gering wie möglich zu halten, dass während der Arbeiten zündfähige Gase oder Dämpfe vorhanden sind.

3) Allgemeines zum Arbeitsbereich

Das gesamte Wartungspersonal sowie andere, die in dem Arbeitsbereich tätig sind, müssen in die Art der auszuführenden Arbeiten eingewiesen werden. Arbeiten bei mangelndem Platzangebot sind zu vermeiden. Die Zone um den Arbeitsbereich herum muss abgespert werden. Es ist sicherzustellen, dass die Arbeitsbedingungen innerhalb der Zone durch eine Kontrolle des zündfähigen Materials safer gemacht wurden.

4) Prüfung auf Kältemittel

Mit einem geeigneten Kältemittel-Detektor muss der Bereich vor Beginn und während der Arbeiten auf das Vorhandsein eines Kältemittels überprüft werden, damit das technische Personal über eine potenziell zündfähige Atmosäre informiert ist. Das verwendete Lecksuchgerät muss für die Erkennung von zündfähigen Kältemitteln geeignet sein, d. h. esarf keine Funken bilden und es muss angemessen versiegelt bzw. eigensicher sein.

5) Prüfung auf Feuerlöschgeräte

Falls HeiBarkeiten an Kälteanlagen oder dazu gehörigen Komponenten durchzuführen sind, muss eine geeignete Feuerlöseinrichtung griffbereit sein. Neben dem Einlaufbereich sollen ein Feuerlöschgerät mit Trockenpulver oder CO_2 bereit stehen.

6) Keine Zündquellen

Personen, die Arbeiten an einer Kälteanlage ausfuhren, bei denen Rohrleitungen freigelegt werden, in denen zündfähige Kälemittel geleitet werden oder wurden, dürfen Zündquellen keinesfalls auf eine Weise benutzen, die zu einer Brand- oder Explosionsgefahr führen kann. Alle möglichen Zündquellen wie etwa das Rauchen von Zigaretten sollen in genügend sicheren Abstand von dem Ort der Installation, Reparatur, Verlegung und Entsorgung fern gehalten werden, bei der unter Umständen zündfähiges Kälemittel an die Umgebung freigesetzt wird. Vor der Ausführung von Arbeiten muss der Bereich um die Anlage herum auf gefährliche Zündquellen oder Brandgeführungen untersucht werden. „Rauchen verboten" Scholder,müssen aufgestellt werden.

7) Belufteter Bereich

Der Arbeitsbereich muss sich im Freien befinden oder ausreichend beluftet werden, bevor die Anlage geöffnet wird oder HeiBarbeiten durchgefuhrt werden. Für den gesamten Zeitraum der Arbeitsausführung muss ein gewisser Grad an Beluftung aufrechterhalten bleiben. Die Beluftung muss das freigesetzte Kältemittel sicher verteilen und vorzugsweise nach außen an die Atmosphäre bereitsbornen konnen.

8) Überprüfung der Kälteanlage

Sofern Elektrokomponenten auszuwechseln sind, müssen diese für den jeweiligen Zweck geeignet sein und die richtigen technischen Eigenschaften besitzen. Die Wartungs- und Instandhaltungsvorschriften des Herstellers müssen stets befolgt werden. Im Zweifelsfall bei der technischen Abteilung des Herstellers rückfragen.

Folgende Kontrollen müssen bei Anlagen mit zündfähigen Kaltemitteln durchgefuhrt werden:

Die Einfullmenge muss der Großdes Raums entsprechen, in dem die Kältemittel enthaltenden Teile installiert werden;

Die Beluftungsmaschinen und Auslasse Funktionieren einwandfrei und werden nicht blockiert;
- Bei Einsatz eines indirekten Kältemittelkreislaufs muss der sekundäre Kreislauf auf Kältemittelaustritte geprüft werden;
Die Kennzeichnungen an der Anlage sind deutlich sightbar und leserlich. Nicht lesbare Kennzeichnungen und Schilder müssen korrigiert werden;
- Kuhlrohrleitungen oder Komponenten sind in Positionen installiert, in denen eine Gefährung durch andere Stoffe, die Kaltemittel enthaltende Komponenten angreifen können, unwahrscheinlich ist, es sei dessen, die Komponenten bestehen aus Materialien, die stoffbedingt korrosionsresistant sind oder sie werden auf geeignete Weise vor Korrosion geschützt.

9) Prüfung elektrischer Geräte

Zu Reparatur- und Wartungsarbeiten an Elektroteilen gehoren auch Sicherheits-Erstprüfungen sowie Arbeitssschritte zur Komponentenprüfung. Liegt ein Defekt vor, der die Sicherheit gefährden konnte, damit solange keine elektrische Versorgung an den Verbraucher angeschlossen werden, bis der Defekt zufriedenstellend behoben wurde. Sollte sich der Defekt nicht unmittelbar beheben setzen, jedoch der Betrieb fortgesetzt werden muss, muss auf eine angemessene Behelfösung verwendet werden. Diese sollte dem Eigentümer der Anlage mitgeteilt werden, sodass alle Beteiligten informiert sind. Zu den Sicherheits-Erstprüfungen gehoren folgende:

• Kondensatoren müssen entladen werden. Dies muss auf sichere Art und Weise geschehen, um eine Funkenbildung zu vermeiden;
• Beim Befüllen, Nachfüllen oder Spüssen der Anlage dürfen keine stromführungenden Komponenten und Leitungen frei liegen;
• Es muss eine durchgängige Verbindung zur Schutzerde vorhanden sein.

2. Reparaturen an versiegelten Komponenten

1) Bei Reparaturen an versiegelten Komponenten müssen alle elektrischen Versorgungseinrichtungen von der Anlage getrennt werden, an der Arbeiten ausgeführrt werden, bevor versiegelte Schutzvorrichtungen o. ä. halten werden. Falls eine elektrische Versorgung der Anlage während der Wartungsarbeiten unvermeidlich ist, muss eine permanent arbeitende Leckerkennung an den kritischsten Stellen vorgesehen werden, um vor eventuellen Gefahrens situationen zu warnen.
2) Besondere Aufmerksamkeit sollte den nachfolgenden Punkten geschenkt werden, um sicher zu stellen, dass durch Arbeiten an den elektrischen Komponenten nicht die Umhausung soweit verändert wird, dass der Schutzgrad dadurch eingeschränkt wird. Dazu gehoren unter anderen Kabelschäden, eine überhöhte Anzahl an Anschlüsen, Anschlüsse, die nicht nach Herstellerspezifikationen hergestellt werden, Schäden an Versiegelungen, eine falsche Montage von Kabeldurchführungen etc.

Sicher stellen, dass das Gerät fest aufgestellt ist. Sicher stellen, dass weder Versiegelungen noch Dichtstoffe so sehr gealtert sind, dass sie ein Eindringen zündfähiger Atmosphären nicht mehr verhindern und damit ihren Zweck nicht mehr erfüllen konnen. Ersatzteile müssen den Spezifikationen des Herstellers entsprechen. HINWEIS: Die Verwendung von Silikondichtmitteln kann die Wirksamkeit mancher Leckdetktorgeräte beeinträchtigen. Eigensichere Komponenten müssen nicht elektrisch getrennt werden, bevor an ihren garbeitet wird.

3. Reparaturen an eigensicheren Komponenten

Keine permanenten induktiven oder kapazitiven Verbraucher an die Schaltung anlagen, wenn nicht dafür gesorgt ist, dass Spannung und Strom die zulässigen Grenzen für den Betrieb der Anlage überschreiben. Eigensichere Komponenten sind die einzigen Teile, an denen bei anliegendem Strom und zündfähiger Atmosphäre garbeitet werden kann. Das Prüfinstrument muss die korrekten Bemessungswerte vorweisen. Komponenten nur durch Teile ersetzen, die vom Hersteller angegeben sind. Fremdteile können in der Atmosphäre einer Leckage zu einer Zündung des Kältemittels führen.

4. Kabelverbindungen

Kabelverbindungen auf Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfe Kanten oder andere schädliche Umgebungsauswirkungen überprüfen. Bei der Prüfung sollenn auch die Folgen von Alterung oder dauernden Vibrationen aufgrund von Kompressoren oder Lüftern berücksichtigt werden.

5. Erkennung zündfähiger Kaltemittel

Unter keinen Umständen dürfen potenzielle Zündquellen damit benutz werden, um Kältemittel-Leckagen zu lokalisieren oder zu detektieren. Ein Halogen-Lecksucher (oder jeder andere Detektor, der eine offene Flamme einsetzt)arf nicht benutz werden.

6. Verfahren der Leckerkennung

Folgende Leckdetektor-Verfahren gelten als zulässig für Anlagen, die zündfähige Kältemittel enthalten. Elektronische Leckdetektoren müssen für die Erkennung zündfähiger Kältemittel eingesetzt werden, jedoch ist die Empfindlichkeit unter Umständen nicht ausreichend oder sie必須 neu kalibriert werden. (Detektorgeräte müssen in einem Kältemittel freien Bereich kalibriert werden.) Sicher stellen, dass der Detektor keine potenzielle Zündquelle für das verwendete Kältemittel darstellt. Das Leckdetektor gerät muss auf einen Prozentsatz des LFL des Kältemittels eingestellt werden und es muss für das eingesetzte Kältemittel kalibriert werden. Die entsprechende Menge Gas (maximal 25%) ist zu bestätigen. Flüssige Leckdetektoren eignen sich für die meisten Kältemittel, jedoch musten chlorhaltige Detektoren vermieden werden, da das Chlor mit dem Kältemittel reagieren und Kupferrohrleitungen angreifen kann. Falls ein Leckverdacht besteht, sollen alle offenen Flammen halten bzw. gelöscht werden. Wenn ein Kältemittelleck befinden wird und Hartlötarbeiten erforderlich sind, muss das gesamte Kältemittel aus der Anlage aufgefangen oder (durch Absperschieber) in einen Teil der Anlage abgeschlossen werden, der von der Leckstelle welt entfternt ist. Sauerstofffreier Stickstoff (OFN) muss anschließend zum Spülen der Anlage vor sowie während der Hartlötarbeiten eingesetzt werden.

7. Entfernen und Evakuierung

Wenn der Kältemittelkreis für Reparaturarbeiten oder für andere Zwecke unterbrochen wird, müssen herkömmliche Methoden verwendet werden. Es sollte darauf jedoch immer eine in der Praxis bewährte Vorgehensweise benutzt werden, da die Zündfähigkeit ein kritischer Punkt ist. Nach folgender Vorgehensweise*Richten:

Kältemittel entfernen;
- Den Kreislauf mit einem Edelgas spulen;
Evakuieren;
- Nochmals mit Edelgas spulen;
- Den Kreislauf durch Trennschneiden oder Hartlöten öffnen.

Das vorhandene Kältemittel in geeigneten Behältern auffangen. Um die Anlage safer zu machen, mit sauerstofffreiem Stickstoff „spulen". Der Vorgang muss eventuell mehrmals wiederholt werden. Für diese Aufgabearfurther Druckluft noch Sauerstoff verwendet werden. Zum Spulen wird der Unterdruck in der Anlage mit sauerstofffreiem Stickstoff aufgehoben und weiter gefuellt, bis der Betriebsdruck erreicht ist. Danach wird der Stoff in die Atmosphäre entluftet und der Unterdruck wieder hergestellt. Diese Vorgang wird wiederholt, bis sich kein Kältemittel mehr in der Anlage befindet. Nach dem letzten Stickstoff-Spulgang wird die Anlage bis auf Atmosphärendruck entluftet, damit die Arbeiten ausgeführt werden konnen. Diese Vorgang ist ein absolutes Muss, wenn Hartlötarbeiten an den Rohrleitungen auszufahren sind. Dafür sorgen, dass der Auslauf der Unterdruckpumpe nicht in der Höhe von Zündquellen liegt und dass eine Belüfung verfügbar ist.

8. Vorgehensweise beim Befüllen

Abgesehen von den herkommlichen Befullungsarbeiten müssen die folgenden Anweisungen befolgt werden.

• Bei Einsatz der Einfüllgeräte damit sorgen, dass keine Verunreinigung durch verschiedene Kältemittel staatfindet. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
• Behälter müssen aufrecht gestellt werden.
• Dafür sorgen, dass die Kälteanlage geerdet wird, bevor das Kältemittel eingefüllt wird.
• Nach Abschluss der Befüllung muss die Anlage gekennzeichnet werden (sofern nicht schon geschehen).
  Es muss sondern darauf auf geachtet werden, dass die Kalteanlage nicht überfüllt wird.

Vor dem Auffüllen der Anlage sollte diese mittels sauerstofffreiem Stickstoff druckgeprüft werden. Nach Abschluss der Befüllung und vor der Inbetriebnahme muss die Anlage auf Dichttheit geprüft werden. Vor dem Verlassen des Ortes muss ein anschließender Lecktest durchgeführt werden.

9. Außerbetriebnahme

Vor diesen Arbeiten ist es unerlässlich, dass sich der Techniker mit der Anlage und allen zugehörigen Details auskennt. Es gilt als gute Vorgehensweise, samentliches Kältemittel sicher aufzufangen. Vor Ausführung der Arbeiten muss eine Ö- und Kältemittelprobe genommen werden, falls vor der Wiederverwertung des Kältemittels eine Analyse durchgefuhrt werden muss. Bevor die Arbeit aufgenommen wird, muss unbedingte elektrischer Strom vorhanden sein.

a) Die Anlage und ihre Funktionseweise müssen besteht sein.
b) Anlage elektrisch trennen.
c) Vor den Arbeitsen folgende Punkte sicheren stellen:

• Mechanische Transportanlage steht zur Verfügung, sofern diese für den Umgang mit den Kätemittelbehältern notwendig werden;
  Die gesamte persönliche Schutzausstung steht zur Verfugung und wird korrekt eingesetzt;
  Die Rückgewinnung wird von einer fachkundigen Person stets überwacht;
  Die Anlagen und Behälter für die Rückgewinnung entsprechen den jeweiligen Standards.

d) Falls möglich, die Kältemittelanlage entlüften.
e) Sollte der Unterdruck nicht möglich sein, einen Verteiler vorsehen, damit das Kältemittel an verschiedene Stellen der Anlage entnommen werden kann.
f) Daran denken, den Behälter auf eine Waage zu stellen, bevor die Rückgewinnung staatfindet.
g) Die Rückgewinnungsanlage starten und nach Anweisungen des Herstellers einsetzen.
h) Die Behälter nicht überfüllen. (Nicht mehr als 80% des flüssigen Füllvolumens).
i) Den maximalen Betriebsdruck des Behalters nicht überschreiben, auch nicht vorübergehend.
j) Wenn die Behälter korrekt befüllt wurden und der Vorgang abgeschlossen ist, müssen die Behälter und die Anlage möglichst bald vom Standort entfernt werden. Alle Abspperrventile an der Anlage müssen verriegelt sein.
k) Das aufgefangene Kältemittelarf nicht in eine andere Kälteanlage gefüllt werden, es sei dess,wurde gereinigt und überprüft.

10. Kennzeichnung

An der Anlage muss eine Kennzeichnung angebracht werden, die auf die Außerbetriebnahme und Entleerung des Kältemittels hinweist. Die Kennzeichnung muss datiert und unterzeichnet werden. Darauf achten, dass Schilder an der Anlage auf das enthaltene zündfähige Kältemittel aufmerksam machen.

11. Wiederverwertung

Beim Entfernen von Kältemittel aus einer Anlage zwecks Wartung oder Außerbetriebnahme wird es als gute praktische Vorgehensweise empfohlen, samentliches Kältemittel safer zu entfernen. Beim Umfullen von Kältemittel in Behälter ist safer zu stellen, dass nur für die Wiederverwertung geeignete Behälter eingesetzt werden. Dafür sorgen, dass genügend Behälter zur Aufnahme der gesamten Anlagenbefällung zur Verfügung

stehen. Alle zu benutzenden Behälter sind für das wiederverwendete Kätemittel gekennzeichnet und beschriftet (z. B. Spezialbehälter für Kätemittelverwertung). Die Behälter themselves with Überdruckventilen and geeigneten Abspperrventilen in gutem Betriebszustand ausgestellt sein. Leere Wiederverwertungsbehälter werden entfernt und, sofern möglich, gekühlt, bevor die Wiederverwertung staatfindet. Die

Wiederverwertungsvorrichtung muss sich in einemugen Betriebszustand befinden. Die vollständigen Unterlagen zu der Anlage müssen griffbereit sein und die Anlage muss für die Wiederverwertung zündfähiger Kältemittel geeignet sein. Außen dem須sen mehrere Waagen zur Verfügung stehen und in gutem Zustand sein. Schläuche須sen vollständig mit dachten Kupplungsstücken zur Verfügung stehen und in gutem Zustand sein. Vor der Benutzung der Wiederverwertungsvorrichtung kontrollieren, ob sich diese in gutem Betriebszustand befindet, ordnungsgemäß instand gehalten wurde und ob alle zugehörigen elektrischen Komponenten versiegelt sind, um einen Zündvorgang zu verhindern, falls Kältemittel austritt. Im Zweifelfall den Hersteller kontaktieren. Das abgefüllte Kältemittel muss im richtigen Auffangbehälter an den Kältemittel-Lieferanten zugreckgeliefert werden. Dazu muss ein entsprechendes Altlasten-Transportavis ausgestellt sein. Kältemittel in Auffangbehältern und besonders in Füssern nicht vertauschen. Falls Kompressoren oder Kompressorole entfern werden須sen, ist davon zu sorgen, dass diese bis zu einem geeigneten Maß aus der Anlage entfern wird, um sicher zu stellen, dass kein zündfähiges Kältemittel beim Schmierstoff verbleibt. Die Beseitigung muss ausgeführct werden, bevor der Kompressor an den Lieferanten zugreckgesendet wird. Nur eine Elektroheziehung am Kompressorgehäuse darf eingesetzt werden, um diesen Vorgang zu beschleunigen. Wenn Ö I aus der Anlage abgelassen wird, muss dies sicher durchgeführt werden.

Fachkentnisse des Wartungspersonals

Allgemeines

Eine besondere Schulung ist kein der üblichen Einweisung in die herkömmlichen Reparaturschritte für Kälteanlagen erforderlich, wenn es sich um Anlagen mit zündfähigen Kätemitteln handelt.

In vielen Ländern wird diese Schulung von nationalen Fortbildungsinstituten durchgeführt, die für die Unterweisung nach den einschlagigen nationalen und vom Gesetzgeber vorgeschreibenben Fachstandards akkreditiert sind.

Die erlangte Fachkompetenz muss durch ein Zertifikat nachgewiesen sein.

Schulung

Zum Schulungsumfang sollenen folgende Themen gehoren:

Informationen über das Explosionspotenzial zündfähiger Kätemittel, um deutlich zu machen, dass zündfähige Stoffe bei unachtsamer Handhabung gefährlich werden können.

Informationen über potenzielle Zündquellen, insbesondere solche, die nicht offensichtlich sind wie etwa Anzünder, Lichtschalter, Staubsauger, Elektroheizungen.

Informationen über die verschiedene Sicherheitskonzepte:

Unbeluftet - Die Sicherheit einer Anlage hängt nicht von der Beluftung des Gehäuses ab. Das Abschalten des Gerats oder das Ö ffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Es ist davon möglich, dass sich ausgetretenes Kältemittel im Gehäuse abgesetzt hat und dass beim Ö ffnen des Gehäuses eine zündfähige Atmosphäre freigesetzt wird.

Beluftetes Gehäuse - Die Sicherheit der Anlage hängt von der Belüftung des Gehäuses ab. Das Abschalten des Gerats oder das Öffnen des Gehäuses beeinträchtigt die Sicherheit erheblich. Auf eine ausreichende Belüftung sollte zuvor besonder geachtet werden.

Belufteter Raum - Die Sicherheit der Anlage hängt von der Raumbeluftung ab. Das Abschalten des Geräts oder das Öffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Die Beluftung des Raums darf während der Reparaturarbeiten nicht abgeschaltet werden.

Informationen über das Konzept versiegelter Komponenten und Gehäuse gemäß IEC 60079-15:2010.

Informationen über die richtigen Arbeitsmethoden:

a) Inbetriebnahme

• Sicher stellen, dass der Werkstattbereich für die Kaltemittelfüllung ausreicht oder dass die Belüftungsleitung korrekt montiert wurde.
  Die Leitungen anschlieben und einen Lecktest durchfuhren, bevor das Kaltemittel eingefuelt wird.
  Vor der Inbetriebnahme die Sicherheitsausrüstung prufen.

b)Wartung

• Tragbare Geräte müssen im Freien oder in einer Werkstatt repariert werden, die für die Reparatur von Anlagen mit zündfähigen Kaltemitteln weitere ausgestattet ist.
• Am Ort der Reparatur auf eine ausreichende Belüftung achten.
• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.
• Kondensatoren so entladen, dass sie keine Funken erzeugen. Bei der Standardmethode für das Entlagen an den Kondensatoranschlüssen entstehen in der Regel Funken.
• Versiegelte Gehäuse müssen zusätzis wieder zusammengebaut werden. Verschlissene Dichtungen austauschen.
  Vor der Inbetriebnahme die Sicherheitsausrüstung prufen.

c) Reparatur

• Tragbare Geräte müssen im Freien oder in einer Werkstatt repariert werden, die für die Reparatur von Anlagen mit zündfähigen Kältemitteln weitere ausgestattet ist.
• Am Ort der Reparatur auf eine ausreichende Belüftung achten.
• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.
• Kondensatoren so entladen, dass sie keine Funken erzeugen.
• Falls Hartlöten notwendig ist, müssen die folgenden Arbeitssschritte in der richtigen Reihenfolge ausgeführten werden:

• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschreiben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonderss darauf auf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.

• Den Kältemittelkreislauf entleeren.

• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.
• Danach erneut entleeren.
  -Auszutauschende Teile herausschneiden, ohne Flamme.
  Die Hartlötstelle während des Lötvorgangs mit Stickstoff spulen.
  Vor dem Einfüllen des Kältemittels einen Lecktest durchführten.
• Versiegelte Gehäuse müssen prazise wieder zusammengebaut werden. Verschlissene Dichtungen austauschen.
  Vor der Inbetriebnahme die Sicherheitsausrüstung prufen.

d) Außerbetriebnahme

• Wenn die Sicherheit bei der Außerbetriebnahme der Anlage beeinträchtigt ist, muss die Kätemittelbefüllung vor der Außerbetriebnahme entfernrt werden.
• Für ausreichende Belüftung am Anlagenstandort sorgen.
• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.
• Kondensatoren so entladen, dass sie keine Funken erzeugen.

• Kältemittel entfern. Falls eine Wiederverwertung nicht gesetzlich vorgeschreiben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonderss darauf auf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.

• Den Kältemittelkreislauf entleeren.

• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.
  Danach erneut entleeren.
• Bis zum Atmosphärendruck mit Stickstoff befüllen.
  An der Anlage ein Schild anbringen, das auf das entfernte Kaltemittel hinweist.

e) Entsorgung

• Am Arbeitsort auf eine ausreichende Belüftung achen.
• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschreiben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonderss darauf auf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.
• Den Kältemittelkreislauf entleeren.
• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.
  Danach erneut entleeren.
  Den Kompressor herausschneiden und das O I ablassen.

Transport, Kennzeichnung und Aufbewährung von Anlagen, die zündfähige Kältemittel verwenden Transport von Anlagen, die zündfähiges Kältemittel enthalten

Es wird darauf aufmerksam gemacht, dass zusätzliche Transportvorschriften für Anlagen mit zündfähigen Gasen vorhanden sein konnen. Die Höchstanzahl an Anlageteilen oder die Konfiguration der Anlage, die zusammen transportiert werden dürfen, wird von den jeweils geltenden Transportvorschriften bestimmt.

Kennzeichnung der Anlage mittels Schildern

Schilder für ähnliche Anlagen, die generell in einem Arbeitsbereich eingesetzt werden, werden von örtlichen Vorschriften geregelt und legen die Mindestanforderungen an die Sicherheit und/oder an das Vorsehen von Warnschildern an einem Arbeitsort fest.

Alle vorgeschriebenen Schilder müssen instand gehalten werden. Arbeitgeber müssen dafür sorgen, dass die Mitarbeiter geeignete und ausreichende Anweisungen und Unterweisungen über die Bedeutung der jeweiligen Sicherheitsschilder und über die Maßnahmen erhalten, die in Verbindung mit diesen Schildern zu ergreifen sind.

Die Wirkung der Schilderarf nicht durch ein Übermaa an Beschilderrungen beeintrachtigt werden, die gemeinsam verwendet werden.

Alle verwendeten Piktogramme sollen so einfach wie möglich gehalten werden nur die wichtigsten Angaben enthalten.

Entsorgung von Anlagen mit zündfähigen Kältemitteln

Dazu wird auf die nationalen Vorschriften verwiesen.

Aufbewährung von Anlagen/Geräten

Die Anlagen sollen den Herstelleranweisungen entsprechend aufbewahrt werden.

Aufbewährung verpackter (nicht verkafter) Anlagen

Der Schutz für verpackte Ware beim Einlagern sollen so konstruiert sein, dass Mechanische Schäden an der Anlage in der Verpackung nicht zu einem Austreten von Kaltemittel führen.

Die Höchstanzahl der Anlagen, die zusammen eingelagert werden)duren, ist in den ortlichen Vorschriften vorgeschrieben.

CONSIGNES DE SECURITE
