MD 18503 - Aspirapolvere MEDION - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MD 18503 MEDION in formato PDF.
| Tipo di prodotto | Aspirapolvere robot |
| Marca | Medion |
| Modello | MD 18503 |
| Dimensioni (diametro x altezza) | 300 x 83 mm |
| Peso | Circa 2,3 kg |
| Capacità del contenitore della polvere | 0,3 l |
| Capacità del serbatoio dell'acqua | 350 ml |
| Autonomia | Circa 120 minuti |
| Tipo di batteria | Lithium-ion integrata |
| Tensione della batteria | 14,8 V |
| Capacità della batteria | 2900 mAh / 42,92 Wh |
| Tempo di ricarica | Circa 3,1 ore |
| Alimentatore | Ingresso 100–240 V~, 50/60 Hz; Uscita 24 V, 1 A |
| Telecomando | Pile AAA (2 x 1,5 V) |
| Funzioni di pulizia | Automatica, puntuale, lungo le pareti, ritorno alla base |
| Lavaggio | Sì, con serbatoio dell'acqua e panno |
| Sensori | Sensore anteriore, destro, sinistro; rilevamento di urti e bordi |
| Pulizia e manutenzione | Svuotare il contenitore della polvere dopo ogni utilizzo; pulire regolarmente filtri, spazzole e ruote |
| Temperatura di funzionamento | 10 °C a 40 °C |
| Grado di protezione (alimentatore) | IP20 |
| Contenuto della confezione | Aspirapolvere robot, base di ricarica, alimentatore, telecomando, 2 spazzole laterali, 2 spazzole di ricambio, filtro, filtro di ricambio, serbatoio dell'acqua, accessorio per lavaggio, contenitore della polvere, 2 panni, spazzolino per pulizia, manuale d'uso |
Domande frequenti - MD 18503 MEDION
Domande degli utenti su MD 18503 MEDION
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale MD 18503 - MEDION e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MD 18503 del marchio MEDION.
MANUALE UTENTE MD 18503 MEDION
Istruzioni per l'uso
7.3. Lessivage....61
- Informazioni relative alle presenti istruzioni per l'uso 145
1.1. Legenda.... 145
FR
-
Utilizzo conforme
-
Indicazioni di sicurezza 148
3.1. Utilizzo sicuro di pile/batterie 152
ES
-
Contenuto della confezione 154
-
Caratteristiche dell'apparecchio

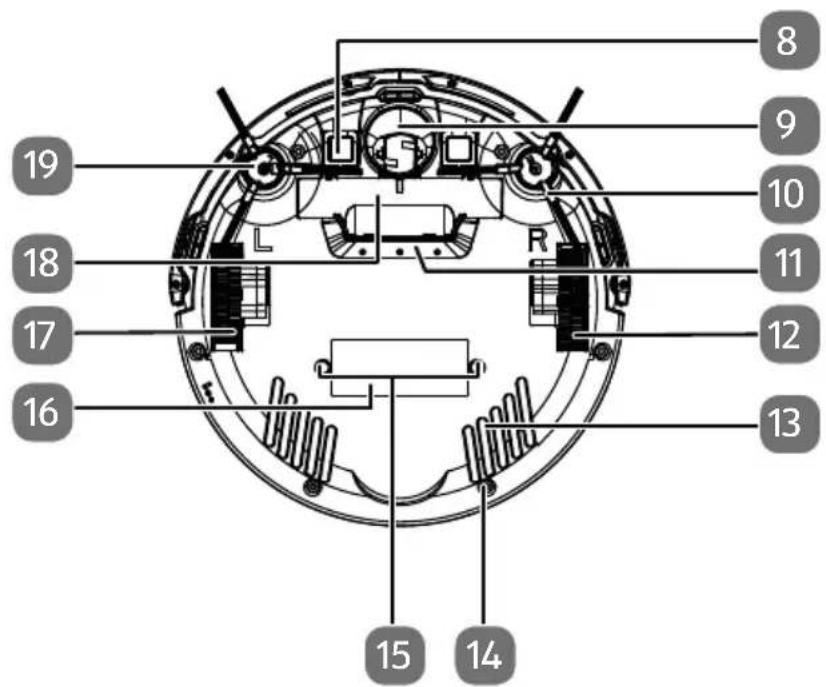

5.1. Lato inferiore.... 156

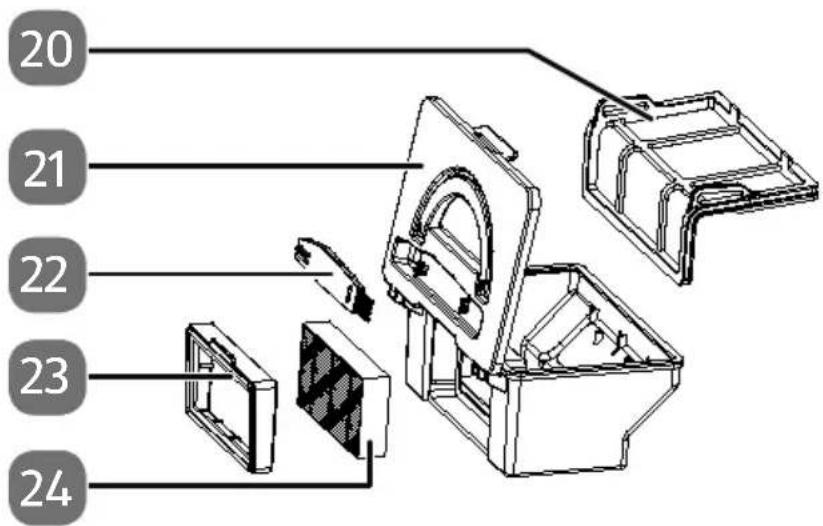

5.2. Contenitore per la polvere con filtro 157

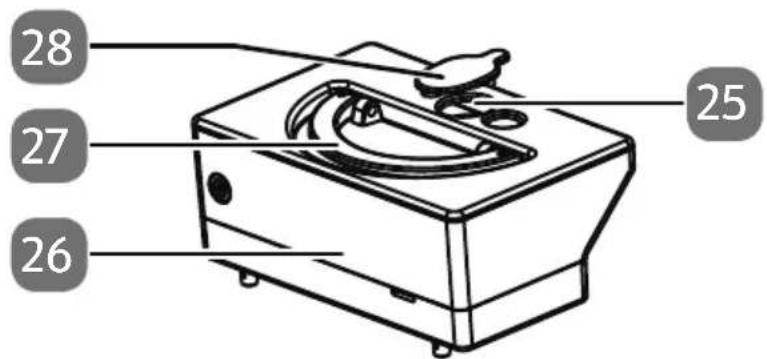

5.3. Contenitore dell'acqua

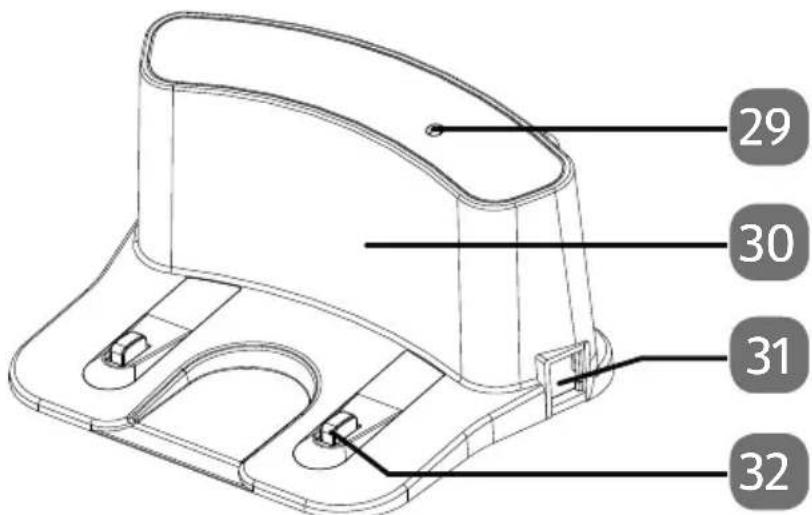

5.4. Base di carica....158

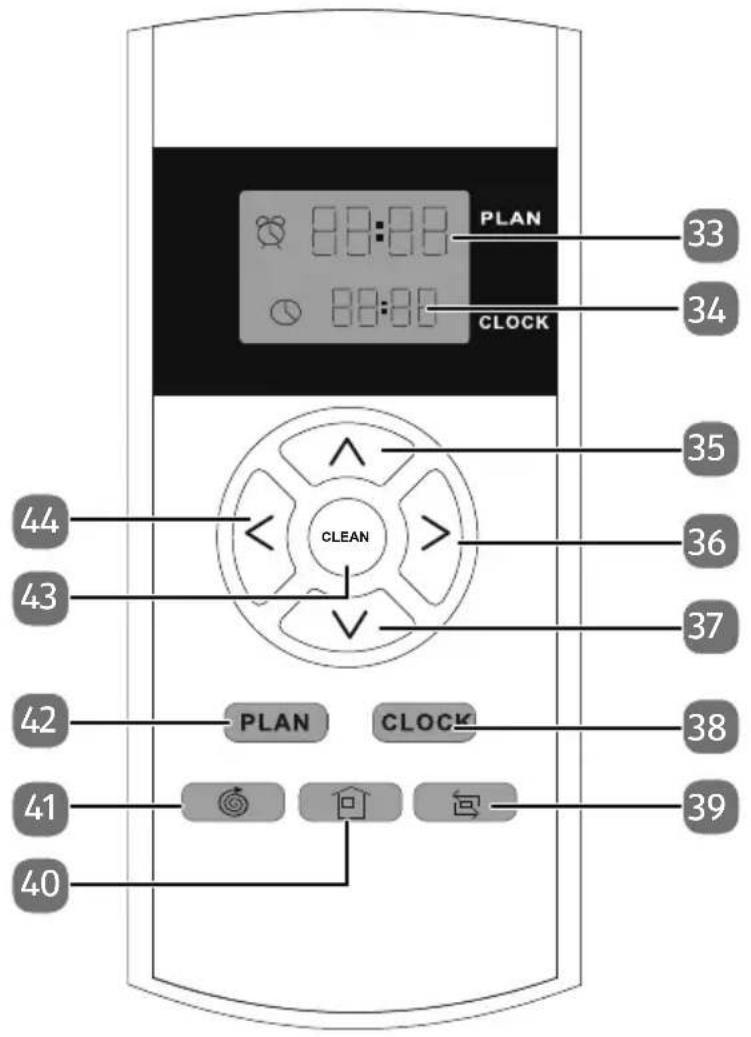

5.5. Telecomando 159

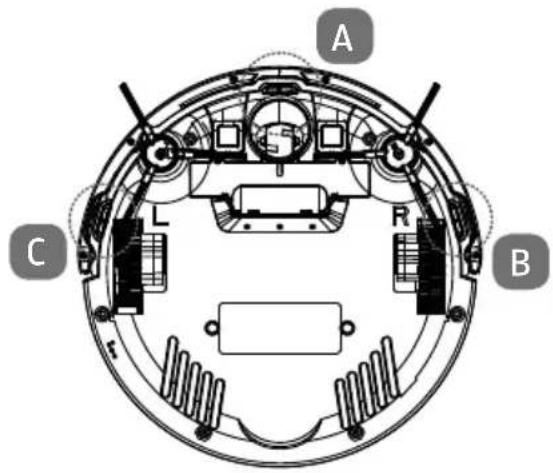

5.6. Sensori sull'aspirapolvere
- Prima messa in funzione .... 160
6.1. Montare le spazzole di pulizia 160
6.2. Caricare la batteria....160
6.3. Inserire le pile nel telecomando ....161
6.4. Impostare l'ora 161
- Funzionamento dell'aspirapolvere
7.1. Impostare l'ora di avvio.... 163
7.2. Selezionare la modalità .... 163
7.3. Pulizia con lavaggio ....164
7.4. Gestione dell'energia del robot aspirapolvere ....164
- Pulizia e manutenzione .... 166

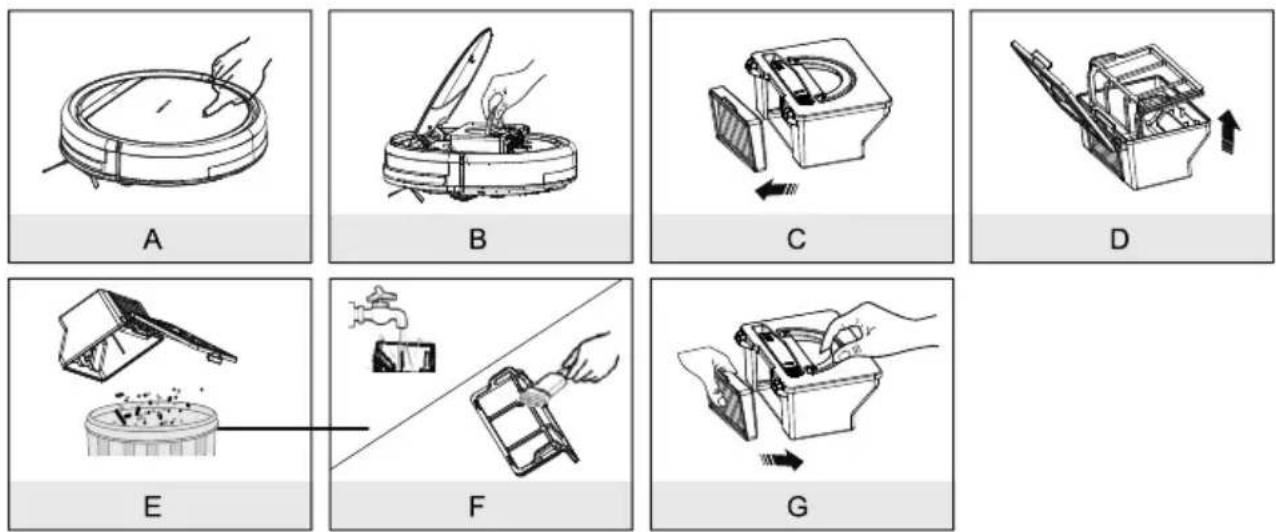

8.1. Pulire il contenitore della polvere 166
8.2. Pulire il contenitore per l'acqua 167
8.3. Pulire l'apertura di aspirazione 167
8.4. Pulire le spazzole 167

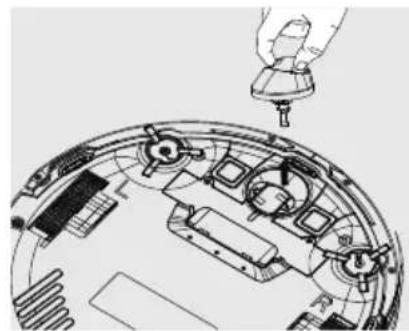

8.5. Pulizia della ruota....168
-
Soluzione dei problemi.... 168
-
Estrarre la batteria.... 170
- Smaltimento.... 171
- Dati tecnici 172
- Informazioni sulla conformità.... 173
- Informazioni relative al servizio di assistenza 173
- Note legali 174
- Informativa sulla protezione dei dati personali 175

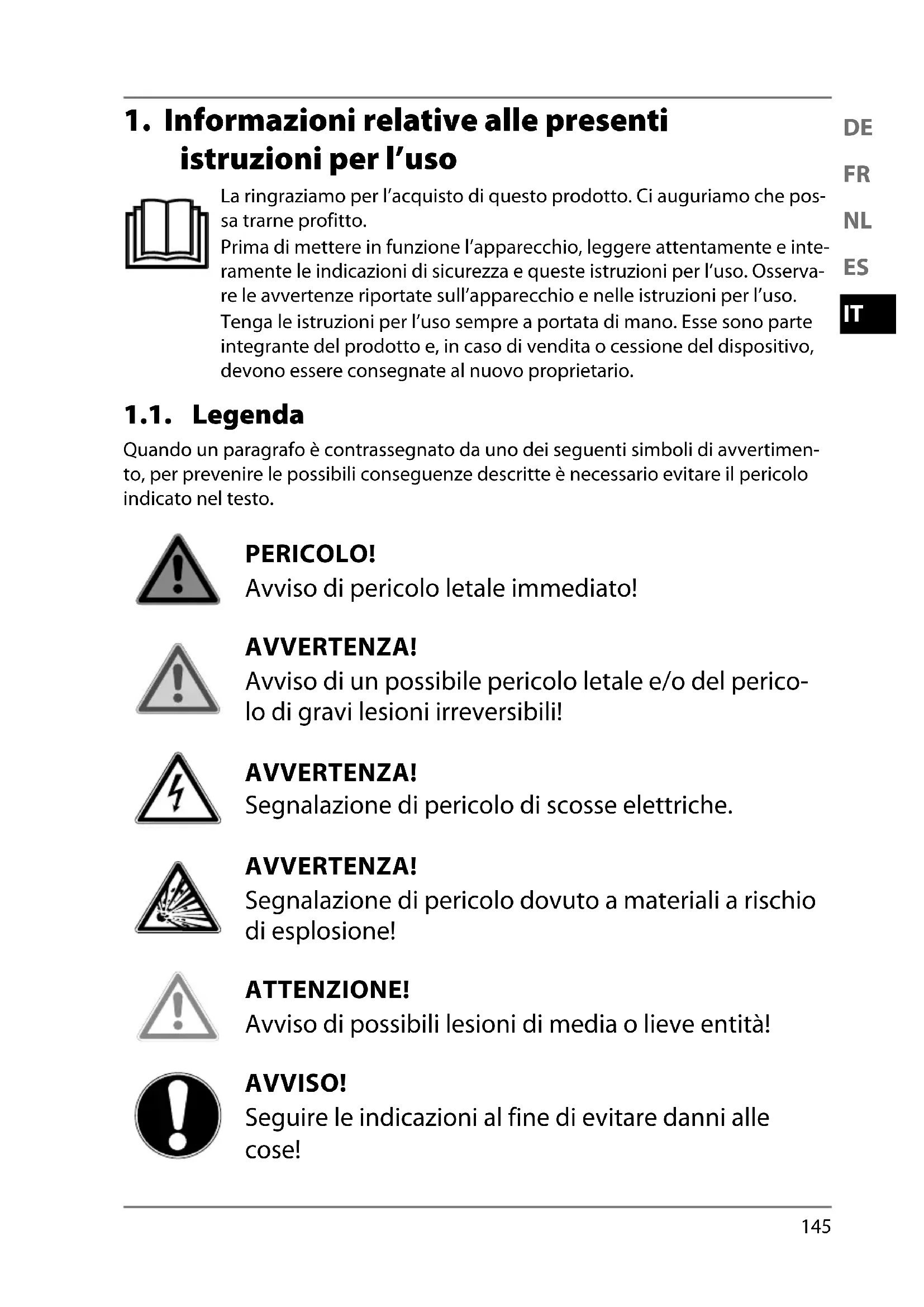

1. Informazioni relative alle presenti istruzioni per l'uso
La ringraziamo per l'acquisto di questo prodotto. Ci auguriamo che possa trarne profitto.
Prima di mettere in funzione l'apparecchio, leggere attentamente e interamente le indicazioni di sicurezza e queste istruzioni per l'uso. Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
Tenga le istruzioni per l'uso sempre a portata di mano. Esse sono parte integrante del prodotto e, in caso di vendita o cessione del dispositivo, devono essere consegnate al nuovo proprietario.
1.1. Legenda
Quando un paragrafo è contrassegnato da uno dei seguenti simboli di avvertimento, per prevenire le possibili conseguenze descritte è necessario evitare il pericolo indicato nel testo.
PERICOLO!
Avviso di pericolo letale immediato!
AVVERTENZA!
Avviso di un possibile pericolo letale e/o del pericolo di gravi lesioni irreversibili!
AVVERTENZA!
Segnalazione di pericolo di scosse elettriche.
AVVERTENZA!
Segnalazione di pericolo dovuto a materiali a rischio di esplosione!
ATTENZIONE!
Avviso di possibili lesioni di media o lieve entità!
AVVISO!
Seguire le indicazioni al fine di evitare danni alle cose!
Segnalazione di ulteriori informazioni sull'utilizzo del dispositivo.
AVVISO!
Osservare gli avvisi nelle istruzioni per l'uso.
Punto elenco/Segnala un'informazione relativa a un evento che si può verificare durante l'utilizzo
▶ Istruzioni da seguire
Istruzioni operative da seguire per evitare pericoli
Dichiarazione di conformità (vedere capitolo "Informazioni sulla conformità"): i prodotti contrassegnati da questo simbolo soddisfano i requisiti delle direttive CE.
Classe di protezione II
Gli apparecchi elettrici con classe di protezione Il possiedono un isolamento continuo doppio e/o rinforzato e non hanno possibilità di collegamento per un conduttore di protezione. Il rivestimento di un apparecchio elettrico in involucro isolante con classe di protezione Il può costituire in tutto o in parte l'isolamento doppio o rinforzato.
Utilizzo in ambienti interni
Gli apparecchi con questo simbolo sono idonei esclusivamente all'utilizzo in ambienti interni.
Trasformatore - a prova di cortocircuito
Trasformatore nel quale la temperatura non supera determinati valori limite quando il trasformatore è sovraccarico o cortocircuitato e che, dopo l'eliminazione del sovraccarico e del cortocircuito, continua a soddisfare tutti i requisiti di questa norma.
Indicazione della polarità
Simbolo della polarità del collegamento a corrente continua (secondo IEC 60417).
Negli apparecchi con questo contrassegno il polo negativo si trova all'interno e il polo positivo all'esterno.
Efficienza energetica livello VI
Il livello di efficienza energetica è una suddivisione standard del rendimento degli alimentatori esterni e interni. L'efficienza energetica indica il rendimento e viene suddivisa fino al livello VI (livello più efficiente).
Simbolo per l'unità di alimentazione a commutazione
Simbolo per corrente continua
Eliminazione senza pericolo per l'ambiente (vedere capitolo "11. Smaltimento" a pagina 171)
IP20
L'adattatore AC/DC ha grado di protezione IP20 secondo la norma DIN EN 60529, questo significa che:
l'adattatore AC/DC è protetto:
- dall'accesso a parti pericolose con un dito.
- dalla penetrazione di corpi estranei solidi di diametro pari o superiore a 12,5 mm
L'adattatore AC/DC non è impermeabile
Utilizzare esclusivamente la base di carica in dotazione.
Utilizzare esclusivamente l'alimentatore in dotazione.
Questo simbolo sta a significare che nell'imballaggio e/o nell'apparecchio sono contenute pile o batterie al litio.
Ta=40°
L'alimentatore è utilizzabile fino a una temperatura ambiente di 40 °C.
2. Utilizzo conforme
Il robot aspirapolvere serve per pulire a secco, in modo autonomo, pavimenti lisci e piani in ambienti interni.
Non utilizzare l'apparecchio all'aperto.
L'apparecchio è destinato esclusivamente all'utilizzo privato e non a quello industriale/commerciale.
L'utilizzo non conforme comporta il decadimento della garanzia:
■ Non modificare l'apparecchio senza la nostra approvazione e non utilizzare alcun altro apparecchio ausiliario non approvato o non fornito da noi.
■ Utilizzare esclusivamente pezzi di ricambio e accessori forniti o approvati da noi.
■ Attenersi a tutte le indicazioni fornite nelle presenti istruzioni per l'uso, in particolare alle indicazioni di sicurezza. Qualisi-asi altro utilizzo è considerato non conforme e può provocare danni a persone o cose.
3. Indicazioni di sicurezza
AVVERTENZA!
Pericolo di lesioni!
Pericolo di lesioni per bambini e persone con ridotte capacità fisiche, sensoriali o intellettive (ad esempio persone parzialmente disabili, anziani con capacità fisiche o intellettive ridotte) o con carenza di esperienza e di conoscenze (ad esempio bambini grandi).
■ Tenere il prodotto e gli accessori fuori dalla portata dei bambini.
Il presente apparecchio può essere utilizzato a partire da un'età di 8 anni e anche da persone con capacità fisiche, sensoriali o intellettive ridotte o con carenza di esperienza e/o di conoscenze, a condizione che siano sorvegliate o istruite circa l'utilizzo sicuro dell'apparecchio e che abbiano compreso i pericoli che ne derivano.
■ I bambini non devono giocare con l'apparecchio.
■ La pulizia e la manutenzione a cura dell'utilizzatore non devono essere eseguite dai bambini, a meno che questi non abbia-no almeno 8 anni e non siano sorvegliati.
■ Tenere l'apparecchio, l'adattatore di rete e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore agli 8 anni.
■ Tenere tutti i materiali di imballaggio utilizzati (sacchetti, pezzi di polistirolo ecc.) fuori dalla portata dei bambini.
PERICOLO!
Pericolo di scossa elettrica!
Componenti sotto tensione. Pericolo di scossa elettrica/cortocircuito.
■ Per ricaricare la batteria utilizzare solo l'alimentatore fornito in dotazione e la base di carica.
■ L'alimentatore deve essere utilizzato solo in ambienti chiusi e asciutti.
■ Collegare l'adattatore di rete a una presa di corrente facilmente accessibile installata a regola d'arte. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'adattatore di rete.
■ La presa deve essere liberamente accessibile per consentire di scollegare rapidamente l'apparecchio dalla rete elettrica in caso di emergenza.
■ Estrarre il cavo di alimentazione dalla presa afferrandolo dalla spina e non tirando il cavo. Non piegare o schiacciare il cavo di alimentazione.
In caso di danni alla spina, al cavo di alimentazione, alla base di ricarica o all'apparecchio, oppure in caso di penetrazione di liquidi o di corpi estranei all'interno dell'apparecchio, staccare immediatamente la spina dalla presa elettrica.
■ Utilizzare l'apparecchio solo in locali chiusi e non esporlo mai a gocce o spruzzi d'acqua.
■ Durante la ricarica non toccare l'apparecchio con le mani bagnate.
■ Prima di utilizzare l'apparecchio per la prima volta e dopo ogni utilizzo assicurarsi che l'apparecchio e il cavo di alimentazione non siano danneggiati.
Non mettere in funzione il robot aspirapolvere se si riscontrano danni all'apparecchio stesso, alla base di carica o al cavo di alimentazione.
■ Nel caso si riscontrino danni dovuti al trasporto, rivolgersi immediatamente al servizio di assistenza.
In caso di lunghi periodi di assenza o di temporali, scollegare l'alimentatore dalla presa elettrica.
Non immergere mai il robot aspirapolvere, la base di carica o l'alimentatore in acqua o in altri liquidi! Prima di ogni pulizia e manutenzione, così come prima di montare o smontare gli accessori, scollegare l'alimentatore dalla presa elettrica.
■ Non caricare mai il robot aspirapolvere con il contenitore dell'acqua inserito.
■ Non esporre l'apparecchio a condizioni estreme. Occorre evitare:
– elevata umidità dell'aria o umidità in generale,
- temperature estremamente alte o basse,
- raggi diretti del sole,
- fiamme libere.
AVVERTENZA!
Pericolo di esplosione!
L'aspirazione di liquidi infiammabili o di determinati materiali solidi può comportare il rischio di incendi o esplosioni.
Non utilizzare l'apparecchio in prossimità di materiali facilmente infiammabili. Non aspirare oggetti con spigoli vivi oppure oggetti o liquidi facilmente infiammabili come fiammiferi o cenere calda.
■ Non aspirare in nessun caso polvere di toner (di stampanti laser, fotocopiatrici).
ATTENZIONE!
Pericolo di lesioni/Pericolo di danni all'apparecchio!
L'utilizzo improprio dell'apparecchio può causare lesioni o danni all'apparecchio stesso.
- Utilizzare l'apparecchio soltanto per aspirare piccole quantità di polvere, sporco e briciole. Svuotare il contenitore della polvere dopo ogni utilizzo.
■ Non utilizzare l'apparecchio per aspirare liquidi o sporcizia umida.
■ Per non rischiare di inciampare, non utilizzare prolunghe e informare le persone presenti che si sta per utilizzare il robot aspirapolvere.
■ Prima di utilizzare l'apparecchio, rimuovere dall'area da aspirare tutti gli oggetti fragili (ad es. vetro, lampade, vasi) e quelli che possono impigliarsi nelle spazzole o possono essere aspirati (ad es. cavi, capi d'abbigliamento, giornali, tende).
■ Non coprire i sensori e le fessure di aerazione del robot aspira-polvere.
AVVISO!
Possibili danni all'apparecchio causati dallo sfregamento su superfici ruvide.
Alcuni battiscopa e in particolare i camini e i forni possono presentare una superficie ruvida, spazzolata o granulare in metallo anodizzato, acciaio o ghisa. Tali superfici possono avere l'effetto della carta vetrata sulla gomma e sulla plastica, danneggiando il corpo dell'apparecchio in caso di contatto. Inoltre, l'urto con l'aspira-polvere può danneggiare anche le superfici stesse.
■ Per prevenire possibili danni, evitare che l'apparecchio urti superfici ruvide, spazzolate o granulari. Testare la superficie stro-finandovi con cautela un panno o un fazzoletto. L'eventuale formazione di pelucchi sul panno o sul fazzoletto indica che l'aspirapolvere non dovrebbe essere passato su tale area per evitare urti.
ATTENZIONE!
Pericolo di lesioni/Pericolo di danni all'apparecchio!
Per ragioni costruttive e progettuali, all'interno di una stanza è possibile che i sensori del robot aspirapolvere non rilevino completamente scale e ostacoli. Sussiste il pericolo di un'area morta attraverso la quale il robot possa cadere dalle scale o da bordi non protetti.
■ Durante il funzionamento, accertarsi che il robot aspirapolvere riconosca scalini o altri ostacoli, in particolare su pavimenti lucidati molto chiari o bianchi.
■ Eventualmente realizzare barriere aggiuntive per escludere danni a oggetti, pareti, scale o all'apparecchio.
■ L'altezza degli scalini deve essere di almeno 8 cm.
■ Durante il funzionamento, non rimanere sotto bordi non protetti o scale.
■ Pulire regolarmente i sensori del robot aspirapolvere.
■ Non posizionare la base di carica nelle immediate vicinanze di scale.
3.1. Utilizzo sicuro di pile/batterie
L'apparecchio contiene batterie agli ioni di litio. Il telecomando è alimentato da due pile da 1,5 V di tipo AAA.
PERICOLO!
Pericolo di ustione chimica!
L'ingestione di batterie comporta il rischio di ustioni chimiche interne che possono causare la morte nel giro di due ore. A contatto con la pelle, l'acido delle batterie può causare ustioni chimiche.
Se si pensa che le batterie possano essere state ingerite o trovarsi in una qualsiasi parte del corpo, rivolgersi immediata-mente a un medico.
■ Non ingerire le batterie.
■ Evitare il contatto con l'acido delle batterie. In caso di contatto con la pelle, con gli occhi o con le mucose, sciacquare abbondantemente i punti interessati con acqua pulita e contattare immediatamente un medico.
■ Tenere le batterie nuove e usate lontano dalla portata dei bambini.
■ Non utilizzare più l'apparecchio se il vano batterie non si chiude in modo sicuro e tenerlo lontano dalla portata dei bambini.
In caso di fuoriuscita di liquido dalle batterie, rimuoverle immediatamente dall'apparecchio. Pulire i contatti prima di inserire nuove batterie.
AVVERTENZA!
Pericolo di esplosione!
In caso di sostituzione impropria delle batterie, sussiste il pericolo di esplosione!
In linea di massima, utilizzare solo batterie nuove dello stesso tipo. Non utilizzare mai insieme batterie vecchie e nuove.
- Nel collocare le batterie nel relativo vano, fare attenzione alla corretta polarità (+/−).
■ Non cercare mai di ricaricare le batterie.
■ Conservare le batterie in un luogo fresco e asciutto.
■ Mai esporre le pile/batterie a un calore eccessivo (ad esempio irraggiamento solare diretto, fuoco o simili). L'esposizione a calore diretto può danneggiare le batterie.
■ Non gettare le pile/batterie nel fuoco.
■ Non cortocircuitare le pile/batterie.
■ Estrarre dall'apparecchio anche le batterie scariche.
Se si prevede di non utilizzare l'apparecchio per lungo tempo, estrarre le batterie.
■ Prima di introdurre le batterie nel relativo vano, verificare che i contatti nell'apparecchio e sulle batterie siano puliti e, se necessario, pulirli.
- Utilizzare le batterie a una temperatura ambiente di 10–40 °C.
4. Contenuto della confezione
PERICOLO!
Pericolo di soffocamento!
Pericolo di soffocamento in seguito all'inghiottimento o all'inalazione di componenti piccoli o pellicole dell'imballaggio.
■ Tenere la pellicola dell'imballaggio fuori dalla porta-ta dei bambini.
Verificare l'integrità della confezione e comunicare l'eventuale incompletezza della fornitura entro 14 giorni dall'acquisto.
La confezione del prodotto acquistato comprende quanto segue:
- Robot aspirapolvere con batteria agli ioni di litio integrata
- Base di carica
- Alimentatore
- Telecomando
- 2 spazzole laterali di ricambio
- 2 spazzole laterali
- Filtro
- Filtro di ricambio
- Contenitore per l'acqua
- Accessorio per pulire
- Contenitore della polvere
- 2 panni per la pulizia dei dischi
- Spazzolino di pulizia
- Istruzioni per l'uso e documenti di garanzia

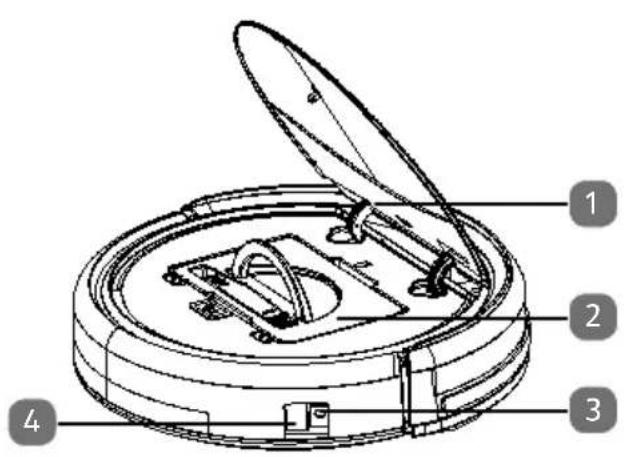

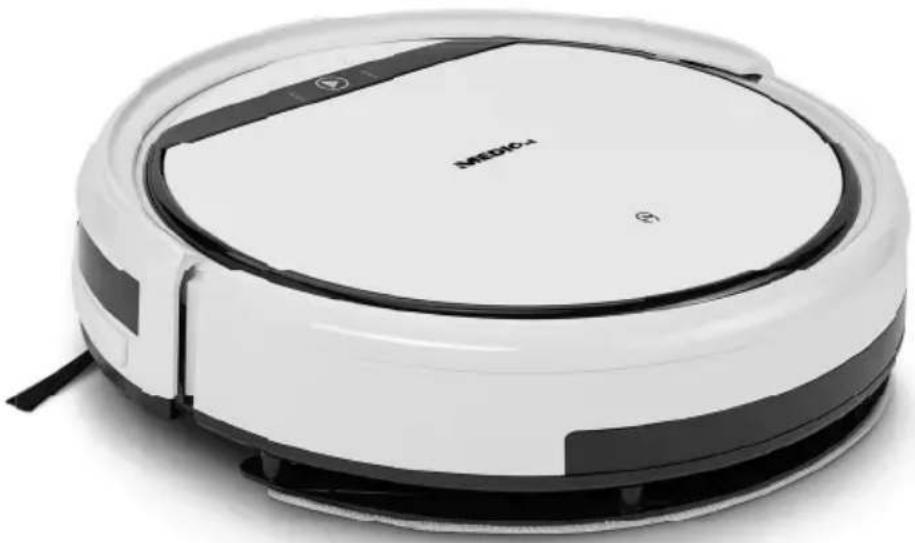

5. Caratteristiche dell'apparecchio
Figura simile all'originale
1) Coperchio del contenitore per la polvere
2) Contenitore per la polvere con filtro
3) Presa per l'alimentatore
4) Interruttore On/Off
5) Paraurti
6) Tasto Start/Pausa
7) Indicazione per apertura coperchio
5.1. Lato inferiore
8) Contatti di carica
9) Ruota: per agevolare la direzione di movimento
10) Spazzola di pulizia, destra
11) Apertura di aspirazione
12) Ruota: per l'avanzamento dell'apparecchio
13) Fessure di aerazione
14) Supporto per l'accessorio per pulire
15) Bocchette per l'acqua
16) Targhetta
17) Ruota: per l'avanzamento dell'apparecchio
18) Vano della batteria
19) Spazzola di pulizia, sinistra
5.2. Contenitore per la polvere con fi Itro
5.3. Contenitore dell'acqua
25) Apertura di riempimento
26) Contenitore dell'acqua
27) Impugnatura
28) Chiusura
5.4. Base di carica
29) Spia
30) Rivestimento
31) Presa per l'alimentatore
32) Contatti di carica
5.5. Telecomando
33) Visualizzazione dell'ora di avvio
34) Visualizzazione dell'ora attuale
35) Modalità operativa: spostamento in avanti; modalità ora di avvio/ora attuale: aumento del valore numerico
36) Modalità operativa: spostamento a destra; modalità ora di avvio/ora attuale: passaggio da visualizzazione ora a visualizzazione minuti
37) Modalità operativa: spostamento indietro; modalità ora di avvio/ora attuale: diminuzione del valore numerico
38) Impostazione dell'ora; conferma della selezione dell'ora
39) Movimento di aspirazione lungo le pareti
40) Ritorno alla base di carica
41) Movimento di aspirazione circolare
42) Impostazione dell'ora di avvio; conferma della selezione dell'ora
43) CLEAN: Pulizia automatica standard in base agli ostacoli
44) Modalità operativa: spostamento a sinistra
5.6. Sensori sull'aspirapolvere
Figura simile all'originale
| A | Sensore | anteriore |
| B | Sensore | destro |
| C | Sensore | sinistro |
6. Prima messa in funzione
6.1. Montare le spazzole di pulizia
Prima di utilizzare l'apparecchio per la prima volta è necessario montare le spazzole fornite in dotazione.
Le spazzole possono essere montate e smontate con un cacciavite a croce.
Premere le due spazzole contrassegnate con L e R sui supporti finché scattano in sede. Fare attenzione alle indicazioni L e R sull'apparecchio.
6.2. Caricare la batteria
L'aspirapolvere è dotato di una batteria agli ioni di litio. Una volta estratto l'apparecchio dall'imballo, caricare innanzi tutto la batteria per ca. 3,1 ore. Questa operazione migliora le prestazioni della batteria a lungo termine.
È possibile caricare l'aspirapolvere direttamente con l'alimentatore fornito in dotazione oppure con la base di carica; a tale scopo attenersi a quanto segue:
Posizionare l'interruttore On/Off dell'aspirapolvere su ON, altrimenti la batteria non viene caricata.
Carica diretta dell'apparecchio
Collegare l'alimentatore fornito alla presa per l'alimentatore che si trova sul lato dell'aspirapolvere.
Carica mediante la base di carica
Collegare l'alimentatore alla relativa presa sulla base di carica. Posizionare l'aspirapolvere sulla base di carica in modo che i contatti di carica siano appoggiati gli uni sopra gli altri.
▶ Collegare la spina alla presa di corrente.
L'apparecchio viene caricato, tutti i LED della spia lampeggiano.
Quando la batteria è completamente carica, i diodi si illuminano in modo permanente.
La batteria dovrebbe essere caricata al più tardi quando il LED centrale della spia lampeggia.
Prima di utilizzare di nuovo l'aspirapolvere, caricarlo con l'alimentatore collegato all'apparecchio oppure, se la base di carica è collegata, l'apparecchio tornerà automaticamente alla base quando la batteria è scarica. Con il ritorno alla base di carica la pulizia viene interrotta.
Se le prestazioni della batteria dovessero diminuire sensibilmente, rivolgersi al centro di assistenza MEDION.
6.3. Inserire le pile nel telecomando
▶ Fare scorrere verso il basso il coperchio del vano pile sul retro del telecomando.
▶ Inserire due pile da 1,5 V di tipo AAA rispettando la polarità indicata nel vano pile.
Riposizionare il coperchio sul vano pile e farlo scorrere fino a chiuderlo.
6.4. Impostare l'ora
Per utilizzare la funzione di avvio temporizzato, è necessario impostare prima l'ora sul telecomando. Procedere come segue:
Premere il tasto CLOCK per impostare l'ora attuale.
Le ore lampeggiano.
▶ Con i tasti freccia oppure √ impostare l'ora. Premere quindi il tasto > per impostare i minuti.
I minuti lampeggiano.
▶ Con i tasti freccia, oppure impostare i minuti.
▶ Confermare l'immissione premendo il tasto CLOCK.
A questo punto l'ora è impostata.
7. Funzionamento dell'aspirapolvere
Per ottenere i migliori risultati di pulizia, assicurarsi di avere rimosso tutti gli oggetti dal pavimento come tende, capi d'abbigliamento, carta, cavi liberi e prolunghe.
AVVISO!
Pericolo di danni alle cose.
I cavi liberi possono restare impigliati nell'aspirapolvere e venire trascinati, facendo cadere da un tavolo gli eventuali apparecchi collegati che in tal modo potrebbero subire danni.
■ Spostare i cavi al di fuori della portata dell'aspirapolvere.
Prima di aspirare un tappeto rimuovere le spazzole. L'aspirapolvere non è idoneo a essere utilizzato su tappeti a pelo lungo.
Ogni volta che si preme un tasto, viene emesso un segnale acustico che conferma la pressione del tasto.
Prima dell'accensione, staccare il connettore dell'alimentatore dall'apparecchio.
Assicurarsi che il contenitore della polvere sia pulito e il filtro inserito correttamente.
Collocare l'aspirapolvere in una zona libera della stanza.
Posizionare l'interruttore On/Off su ON: l'apparecchio è pronto all'uso.
Premere il tasto Start/Pausa▶ sull'apparecchio o CLEAN sul telecomando per avviare la pulizia.
I LED della spia si illuminano in modo permanente.
Premere di nuovo il tasto ▶ / CLEAN per interrompere la pulizia. Premere ancora una volta il tasto ▶ / CLEAN se si desidera proseguire la pulizia.
Se non viene premuto alcun tasto entro 15 secondi, l'aspirapolvere passa alla modalità di riposo. Prima di utilizzare l'aspirapolvere è possibile metterlo direttamente in modalità di riposo tenendo premuto il tasto /CLEAN per ca. tre secondi.
In modalità di riposo la spia è spe L'aspirapolvere viene guidato automaticamente e attraverso le stanze dai sensori nta.
Quando il livello di carica della batteria è basso, l'aspirapolvere torna automaticamente alla base di carica. Con il ritorno alla base di carica la pulizia viene interrotta.
Ad apparecchio spento (interruttore On/Off sulla posizione OFF), pulire l'apertura di aspirazione e dopo ogni utilizzo svuotare il contenitore della polvere.
7.1. Impostare l'ora di avvio
Per avviare la pulizia in propria assenza, impostare l'ora di avvio. Procedere come segue:
Posizionare l'interruttore On/Off su ON: l'apparecchio è pronto all'uso.
▶ Premere il tasto PLAN per impostare l'ora di avvio.
Le ore lampeggiano.
▶ Con i tasti freccia oppure √ impostare l'ora. Premere quindi il tasto > per impostare i minuti.
I minuti lampeggiano.
▶ Con i tasti freccia, oppure impostare i minuti.
▶ Confermare l'immissione premendo il tasto PLAN.
A questo punto l'ora di avvio è impostata. I LED della spia lampeggiano. All'ora impostata verrà avviata la pulizia.
Per disattivare l'ora di avvio, impostarla a 00:00.
7.2. Selezionare la modalità
Grazie ai sensori e all'ammortizzatore sul dispositivo, il robot aspirapolvere è guidato automaticamente attraverso i locali. È possibile decidere come deve procedere l'aspirapolvere:
| Modalità di pulizia Premere il tasto Tipo di pulizia | ||
| Automatico |  / CLEAN | Pulizia standard in base agli osta-coli |
| Pulizia punto per punto |  | per pulire una zona precisa intorno al punto di avvio dell'aspirapolvere |
| Pulizia lungo la parete |  | Per la pulizia lungo pareti/ostacoli. Nel caso non vi siano ostacoli per orientarsi, l'aspirapolvere termina la pulizia. |
| Ritorno alla base di ca-rica |  | L'aspirapolvere torna alla base e ri-carica la batteria. |
7.3. Pulizia con lavaggio
AVVERTENZA!
Pericolo di scossa elettrica!
Componenti sotto tensione. Pericolo di scossa elettrica/cortocircuito.
■ Non ricaricare mai il robot aspirapolvere con il contenitore dell'acqua inserito.
▶ Portare l'interruttore On/Off su OFF.
Riempire il contenitore dell'acqua con al massimo 350 ml di acqua.
Applicare il panno di pulizia sull'inserto per il lavaggio.
Fissare sulla parte inferiore del robot aspirapolvere l'inserto per il lavaggio con il panno di pulizia.
Inumidire il panno per la pulizia prima dell'uso.
Inserire l'inserto per il lavaggio nell'apposito supporto finché non si innesta in posizione.
Rivoltare nuovamente il robot aspirapolvere.
Premere la zona contrassegnata con sul coperchio dell'apparecchio. Il coperchio si apre.
▶ Estrarre il contenitore della polvere dal robot aspirapolvere.
Inserire il contenitore dell'acqua nell'apparecchio e chiudere il coperchio.
▶ Portare l'interruttore On/Off in posizione ON.
A questo punto l'apparecchio è pronto all'uso.
Prima di procedere con la pulizia-lavaggio rimuovere tutti i tappeti e tappetini che l'apparecchio potrebbe rovinare. Utilizzando la modalità lavaggio, pulire soltanto pavimenti duri.
7.4. Gestione dell'energia del robot aspirapolvere
L'aspirapolvere è utilizzata solo di tanto in tanto
Se non c'è bisogno che il robot aspirapolvere pulisca più volte al giorno, quotidianamente o regolarmente, si consiglia di scollegare il caricabatteria o l'alimentatore dalla presa dopo ogni carica completa. Impostare anche il robot aspirapolvere su OFF utilizzando l'interruttore On/Off.
Il robot aspirapolvere è utilizzato quotidianamente
Si consiglia di caricare continuamente il robot se utilizzato più volte al giorno per garantire la necessaria e piena potenza di aspirazione. Quando sono completa-mente carichi, i LED di caricamento si illuminano in modo permanente e il consumo energetico viene ridotto al minimo grazie alla carica di mantenimento.
Il robot aspirapolvere è utilizzato solo di tanto in tanto, oppure regolarmente per piccole superfici
Il robot aspirapolvere è dotato di una modalità di riposo. (vedere capitolo "Modalità di riposo"). Si consiglia di utilizzare la modalità di riposo se sono state pulite aree più piccole e se è ancora disponibile energia sufficiente senza ricaricare la batteria. Scollegare il caricabatteria e l'alimentatore dalla presa. Posizionare l'interruttore On/Off dell'aspirapolvere su ON. Dopo 15 minuti il robot aspirapolvere passa alla modalità di riposo.
L'aspirapolvere robot può essere riattivato in qualsiasi momento tramite il tasto CLEAN sul telecomando, sulla programmazione o sull'apparecchio.
| Consumo in Watt | |
| Alimentatore | 0,08 W |
| Caricamento con l'alimentatore diretta-mente al robot aspirapolvere | 20,709 W |
| Caricamento con base di carica 21,158 W | |
| Ricarica di mantenimento alla base di ca-rica | 1,281 W |
| Ricarica di mantenimento all'alimentatore 1,241 W |
8. Pulizia e manutenzione
PERICOLO!
Componenti sotto tensione. Pericolo di scosse elettriche.
Non immergere mai l'aspirapolvere, la base di carica o l'alimentatore in acqua o in altri liquidi!
■ Pulire l'apparecchio e tutti i componenti degli accessori solo a secco o utilizzando un panno leggermente umido.
■ Posizionare l'interruttore On/OffsUF e, prima di ogni pulizia o manutenzione così come prima di montare e smontare accessori, staccare la spina dalla presa elettrica.
La pulizia e la manutenzione dell'aspirapolvere sono semplici e rapide. Svuotare il contenitore della polvere e pulire il filtro dopo ogni utilizzo. All'occorrenza pulire l'a-pertura di aspirazione.
- Per pulire la superficie dell'apparecchio non utilizzare solventi né detergenti corrosivi o gassosi. Passare un panno inumidito sulla superficie dell'aspirapolvere e sulla base di carica.
- Pulire le superfici dei sensori e i contatti di carica con un panno asciutto e pulito.
8.1. Pulire il contenitore della polvere
Si raccomanda di svuotare il contenitore della polvere e di pulire il filtro dopo l'uso. Eseguire le operazioni sotto indicate:
A) Premere la zona contrassegnata con suloperchio dell'apparecchio.
Il coperchio si apre.
B) Sollevare la maniglia del contenitore per la polvere e rimuoverlo dall'aspira-polvere.
C) Estrarre il filtro EPA con la relativa cornice.
D) Aprire il coperchio del contenitore per la polvere e rimuovere il filtro per la polvere.
E) Svuotare il contenitore della polvere sopra un bidone dei rifiuti.
F) Sciacquare il contenitore della polvere con acqua. La pulizia con acqua non è necessaria ogni volta. Non mettere il contenitore della polvere in lavastoviglie!
Pulire regolarmente il filtro per la polvere e il filtro EPA con lo spazzolino fornito in dotazione.
G) Quando il contenitore della polvere è asciutto, reinserire il filtro. Al termine della pulizia, rimontare il contenitore della polvere e chiudere il coperchio dell'aspirapolvere.
Prima di mettere in funzione l'apparecchio, assicurarsi che il filtro del contenitore della polvere sia inserito correttamente.
8.2. Pulire il contenitore per l'acqua
Per pulire il contenitore per l'acqua, procedere come indicato di seguito:
Premere la zona contrassegnata con 📂 sul coperchio dell'apparecchio (A). Il coperchio si apre.
Rimuovere il contenitore per l'acqua estraendolo dal manico.
Aprire la chiusura del contenitore per l'acqua e svuotarlo in un lavandino (B).
▶ Sciacquare il contenitore per l'acqua con acqua e lasciare asciugare accurata-mente il tutto.
8.3. Pulire l'apertura di aspirazione
Dopo qualche tempo sull'apertura di aspirazione possono accumularsi polvere e sporcizia che pregiudicano la potenza di aspirazione. Per evitare ciò, pulire l'apertura di aspirazione a intervalli di tempo regolari.
▶ Spegnere l'apparecchio.
Rimuovere la polvere e la sporcizia sull'apertura di aspirazione e al suo interno.
8.4. Pulire le spazzole
Si raccomanda una pulizia periodica delle spazzole. Seguire i passaggi sotto indicati:
▶ Spegnere l'apparecchio e appoggiarlo su una base piana con il lato inferiore rivolto verso l'alto.
Allentare la vite su ogni spazzole con un cacciavite a stella. Tenere ferme le spazzole ed estrarle dall'apparecchio tirandole dritte verso l'alto.
▶ Pulire le spazzole da sporcizia e capelli.
Dopo la pulizia reinserire le spazzole.
Dopo qualche tempo, per mantenere l'efficienza dell'apparecchio, occorre sostituire le spazzole. Per gli accessori di ricambio, rivolgersi al nostro servizio di assistenza.
Se le spazzole dovessero piegarsi, può essere utile immergerle in acqua calda in modo che riprendano la loro forma originale.
8.5. Pulizia della ruota
Figura simile all'originale
In caso di bloccaggio della ruota anteriore, rimuovere la ruota ed eliminare lo sporco con l'ausilio di un panno umido.
▶ Infine rimontare la ruota anteriore facendola scattare in sede.
9. Soluzione dei problemi
Se si verifica un problema durante l'utilizzo dell'apparecchio, tentare innanzitutto di risolverlo con l'ausilio della seguenti istruzioni.
Non tentare in nessun caso di riparare l'apparecchio autonomamente. Nel caso sia necessaria una riparazione, rivolgersi al nostro centro di assistenza o a un altro centro specializzato.
| Problema Possibile causa Soluzione | ||
| Il dispositivo non si accende. | La batteria è scarica. | ▸ Fare caricare la batteria completamente per circa 3,1 ore. |
| La spia lampeggia dopo che l'apparecchio è stato acceso. | La batteria è scarica. | ▸ Fare caricare la batteria completamente per circa 3,1 ore.▸ Eliminare tutte le anomalie. |
| Problema Possibile | causa Soluzione | |
| Il robot aspirapolvere non si muove.Viene emesso un segnale acustico breve. Contemporaneamente lampeggiano tutte le spie di controllo. | Le ruote sono bloccate. | ▸ Eliminare l'anomalia nelle ruote. |
| Anomalia del sensoreVengono emessi due segnali acustici brevi. Contemporaneamente lampeggiano tutte le spie di controllo. | Il robot aspirapolvere si trova su un pavimento scuro.Il sensore paraurti o dei bordi è coperto. | ▸ Spostare il robot aspirapolvere in un punto più chiaro.▸ Pulire il sensore. |
| L'apparecchio è bloccato.Vengono emessi tre segnali acustici brevi. Contemporaneamente lampeggiano tutte le spie di controllo. | Il robot aspirapolvere è incastrato. | ▸ Spostare il robot aspirapolvere in un altro punto e avviarlo di nuovo. |
| Le spazzole laterali non si muovono.Viene emesso un segnale acustico breve. Contemporaneamente lampeggiano tutte le spie di controllo. | Sono bloccate da spor-cizia. | ▸ Togliere le spazzole, pulirle accuratamente e rimontarle. |
| La pulizia aspirazione/lavaggio non funziona più. | Il serbatoio dell'acqua è vuoto.Il panno di pulizia è molto sporco. | ▸ Riempimento del ser-batoio dell'acqua▸ Sostituire/pulire il pan no di pulizia. |
10. Estrarre la batteria
ATTENZIONE! Pericolo di lesioni.
Una volta estratte le batterie, tenerle fuori dalla portata dei bambini, non gettarle nel fuoco, non cortocircuitar-le o aprirle.
■ Non esporle a condizioni estreme, ad es. posizionandole su termosifoni o tenendole alla luce del sole! Il rischio di fuoriuscita di liquidi è elevato!
■ Evitare il contatto con la pelle, gli occhi e le mucose. In caso di contatto con l'acido delle batterie, pulire subito le parti interessate con una quantità abbon-dante di sola acqua e rivolgersi immediatamente a un medico.
Estrarre la batteria prima di smaltire l'aspirapolvere oppure in caso di difetto della batteria.
- Quando si rimuove la batteria, accertarsi che sia completamente scarica.
▶ Spegnere l'apparecchio, staccare la spina dalla presa elettrica e il cavo di alimentazione dall'apparecchio.
Allentare le viti sul lato inferiore dell'aspirapolvere con un cacciavite a croce e aprire il vano della batteria.
▶ Estrarre la batteria tirando la linguetta.
▶ Scollegare il connettore della batteria dalla presa dell'apparecchio.
Smaltire la batteria nel rispetto dell'ambiente (vedere "11. Smaltimento" a pagina 171).
- Quando si sostituisce la batteria, collegare il connettore della batteria alla presa dell'apparecchio. Inserire una batteria nuova. Utilizzare solo batterie dello stesso tipo.
▶ Chiudere il vano della batteria con le due viti.
11. Smaltimento
Imballaggio
L'imballaggio protegge l'apparecchio da eventuali danni durante il trasporto. Gli imballaggi sono costituiti da materiali grezzi e quindi sono ri-utilizzabili oppure possono essere riciclati.
Apparecchio
Tutti gli apparecchi usati contrassegnati con il simbolo a lato non devono essere smaltiti insieme ai rifiuti domestici.
Come previsto dalla direttiva 2012/19/UE, al termine del ciclo di vita dell'apparecchio occorre smaltirlo correttamente.
In questo modo, i materiali contenuti nell'apparecchio verranno riciclati e si ridurrà l'impatto ambientale.
Consegnare l'apparecchio usato a un punto di raccolta per rottami di apparecchi elettrici o a un centro di riciclaggio. Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.
Batterie ricaricabili
L'apparecchio integra una batteria ricaricabile al litio ad alte prestazioni. Le batterie ricaricabili usate non possono essere smaltite nei rifiuti domestici. Le batterie ricaricabili devono essere smaltite conformemente alle disposizioni. A tale scopo, presso gli esercizi commerciali che vendo no batterie e presso i punti di raccolta sono disponibili contenitori appositi per lo smaltimento. Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.
In relazione alla distribuzione di batterie ricaricabili o alla fornitura di apparecchi che contengono batterie ricaricabili, siamo obbligati a informarla di quanto segue:
in qualità di utilizzatore finale, lei ha l'obbligo di legge di restituire le batterie ricaricabili usate;
il simbolo del bidone della spazzatura con ruote barrato da una croce indica che le batterie ricaricabili non possono essere smaltite nei rifiuti domestici.
12. Dati tecnici
Capacità contenitore polvere 0,3 l
Capacità del contenitore per l'acqua 350 ml
Autonomia ca. 120 min.
Peso ca. 2,3 Kg
Dimensioni ca. 300 x 83 mm
Batteria
Batteria agli ioni di litio
Modello: INR18650
Produttore: BYD, Cina
Capacità 2900 mAh
Tensione di misurazione 14,8 V ---
Potenza 42,92 Wh
Durata della ricarica ca. 3,1 ore
Temperatura di esercizio 10 °C – 40 °C
Alimentatore
Nome del modello GSCV1000S024V24T
Costruttore HIO NAN GIANTSON POWER ELECTRONICS CO., LTD, Cina
| Importatore: | |
| MEDION AG | |
| Am Zehnthof 77 | |
| 45307 Essen | |
| Gemania | |
| Numero FC: 13274 HRB |
Tensione di ingresso / corrente / fre- 100–240 V\~, 50/60 Hz, 0,8A Max.
Tensione di uscita / corrente 24,0 V-1,0 A
Potenza di uscita 24,0 W
Efficienza media durante il funziona- mento 87,55 %
Efficienza con carico ridotto (10%) 79,42 %
Potenza assorbita a vuoto 0,08 W
Classe di protezione (adattatore AC/DC) IP20
Telecomando
Funzionamento a batterie 2 da 1,5 V tipo AAA
13. Informazioni sulla conformità
MEDION AG dichiara che il prodotto è conforme ai seguenti requisiti europei:
• Direttiva EMC 2014/30/CE
• Direttiva bassa tensione 2014/35/CE
- Direttiva sulla progettazione ecocompatibile 2009/125/CE
• Direttiva RoHS 2011/65/UE.
14. Informazioni relative al servizio di assistenza
Nel caso in cui il dispositivo non funzioni come desiderato o come previsto, per prima cosa contattare il nostro servizio clienti. Esistono diversi modi per mettersi in contatto con noi.
- In alternativa è possibile compilare il modulo di contatto disponibile alla pagina www.medion.com/contact.
- Il nostro team di assistenza è raggiungibile anche via telefonicamente.
| Italia | |
| Orari di apertura Assistenza Post-Vendita | |
| Lun.-ven.: 9.00-17.00 | 1 02 - 360 003 40 |
| Indirizzo del servizio di assistenza | |
| Teleca Lab S.R.L.Medion c/oVia Daniele da Torricella, 4242122 Reggio Emilia REItalia | |
| Svizzera | |
| Orari di apertura Assistenza Post-Vendita | |
| Lun.-ven.: 9.00-19.00 | 1 0848 - 33 33 32 |
| Indirizzo del servizio di assistenza | |
| MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSvizzera | |
Queste e altre istruzioni per l'uso possono essere scaricate dal portale dell'assistenza www.medionservice.com.
Lì sono disponibili anche driver e altri software per diversi dispositivi.
È inoltre possibile effettuare una scansione del codice QR riportato a fianco e scaricare le istruzioni per l'uso dal portale dell'assistenza utilizzando un dispositivo portatile.
15. Note legali
Copyright © 2021
Ultimo aggiornamento: 05/07/2021
Tutti i diritti riservati.
Le presenti istruzioni per l'uso sono protette da copyright.
È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l'autorizzazione scritta da parte del produttore.
Il copyright appartiene all'azienda:
MEDION AG
Am Zehnthof 77
45307 Essen
Germania
L'indirizzo riportato sopra non è quello a cui spedire la merce resa. Per prima cosa contattare sempre il nostro servizio clienti.
16. Informativa sulla protezione dei dati personali
Egregio cliente!
La informiamo che noi, MEDION AG, Am Zehnthof 77, 45307 Essen, Germania, siamo responsabili del trattamento dei suoi dati personali.
In materia di protezione dei dati siamo supportati dal nostro incaricato aziendale, che può essere contattato presso MEDION AG, Datenschutz, Am Zehnthof 77, D - 45307 Essen, Germania; datenschutz@medion.com. Trattiamo i suoi dati ai fini dell'elaborazione della garanzia e dei processi eventualmente connessi (ad es. riparazioni) e basiamo l'elaborazione dei suoi dati sul contratto di acquisto concluso con noi.
Trasmetteremo i suoi dati ai fornitori di servizi di riparazione da noi incaricati per la gestione della garanzia e dei relativi processi (ad es. riparazioni). Di norma, conserviamo i suoi dati personali per un periodo di tre anni al fine di rispettare i suoi diritti di garanzia previsti dalla legge.
Nei nostri confronti ha il diritto all'informazione sui dati personali interessati, non-ché alla correzione, cancellazione, limitazione dell'elaborazione, opposizione all'elaborazione e alla trasferibilità dei dati.
I diritti d'informazione e di cancellazione sono tuttavia soggetti a restrizioni ai sensi dei §§ 34 e 35 secondo le speciali disposizioni legali tedesche in materia di protezione dei dati in conformità con la BDSG (art. 23 GDPR). Sussiste inoltre un diritto di ricorso presso un'autorità di controllo competente per la protezione dei dati (art. 77 GDPR in combinato disposto con l'articolo 19 secondo le speciali disposizioni legali tedesche in materia di protezione dei dati in conformità con la BDSG). Per MEDION AG, si tratta dell'incaricato regionale per la protezione dei dati e la libertà d'informazione della Renania Settentrionale-Vestfalia, casella postale 200444, 40212 Düsseldorf, www.ldi.nrw.de.
L'elaborazione dei suoi dati è necessaria per la gestione della garanzia; senza la disponibilità dei dati necessari tale gestione non è possibile.
