| Producttype | Robotstofzuiger |
| Merk | Medion |
| Model | MD 18503 |
| Afmetingen (diameter x hoogte) | 300 x 83 mm |
| Gewicht | Ongeveer 2,3 kg |
| Capaciteit stofbak | 0,3 l |
| Capaciteit waterreservoir | 350 ml |
| Autonomie | Ongeveer 120 minuten |
| Batterijtype | Lithium-ion ingebouwd |
| Batterijspanning | 14,8 V |
| Batterijcapaciteit | 2900 mAh / 42,92 Wh |
| Oplaadtijd | Ongeveer 3,1 uur |
| Voeding | Ingang 100–240 V~, 50/60 Hz; Uitgang 24 V, 1 A |
| Afstandsbediening | AAA-batterijen (2 x 1,5 V) |
| Reinigingsfuncties | Automatisch, spot, tegen de muren, terug naar station |
| Dweilen | Ja, met waterreservoir en doekje |
| Sensoren | Sensor voor, rechts, links; botsings- en randdetectie |
| Reiniging en onderhoud | Leeg de stofbak na elk gebruik; reinig regelmatig de filters, borstels en wielen |
| Bedrijfstemperatuur | 10 °C tot 40 °C |
| Beschermingsgraad (adapter) | IP20 |
| Inhoud van de verpakking | Robotstofzuiger, oplaadstation, netadapter, afstandsbediening, 2 zijborstels, 2 reserveborstels, filter, reservefilter, waterreservoir, dweilopzetstuk, stofbak, 2 doekjes, reinigingsborstel, gebruiksaanwijzing |
Veelgestelde vragen - MD 18503 MEDION
Gebruikersvragen over MD 18503 MEDION
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stofzuiger in PDF-formaat gratis! Vind uw handleiding MD 18503 - MEDION en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MD 18503 van het merk MEDION.
GEBRUIKSAANWIJZING MD 18503 MEDION
1. Informatie over deze gebruiksaanwijzing 77
1.1. Betekenis van de symbolen ....77
FR
2. Gebruiksdoel
NL
3. Veiligheidsvoorschriften
3.1. Veilig omgaan met accu's/batterijen 85
ES
4. Inhoud van de levering 87
5. Overzicht van het apparaat 88 IT
5.1. Onderkant....89
5.2. Stofreservoir met filter 90
5.3. Waterreservoir....90
5.4. Laadstation....91
5.5. Afstandsbediening 92
5.6. Sensoren op de robotstofzuiger 93
6. Ingebruikneming 9:
6.1. Reinigingsborstels aanbrengen 93
6.2. Accu opladen....93
6.3. Batterijen in de afstandsbediening plaatsen 94
6.4. Tijd instellen....94
7. Bediening van stofzuiger 95
7.1. Starttijd instellen....96
7.2. Modus selecteren 96
7.3. Dweilen....97
7.4. Energiemanagement van de robotstofzuiger 97
8. Reiniging en onderhoud 98
8.1. Stofreservoir reinigen 99
8.2. Waterreservoir reinigen 99
8.3. Zuigopening reinigen
8.4. Borstels reinigen....100
8.5. Loopwiel reinigen
9. Probleemoplossing 101
- Accu verwijderen 102
- Afvalverwerking 103
- Technische gegevens.... 104
- Conformiteitsinformatie 105
- Service-informatie.... 105
- Colofon 107
- Privacyverklaring 107

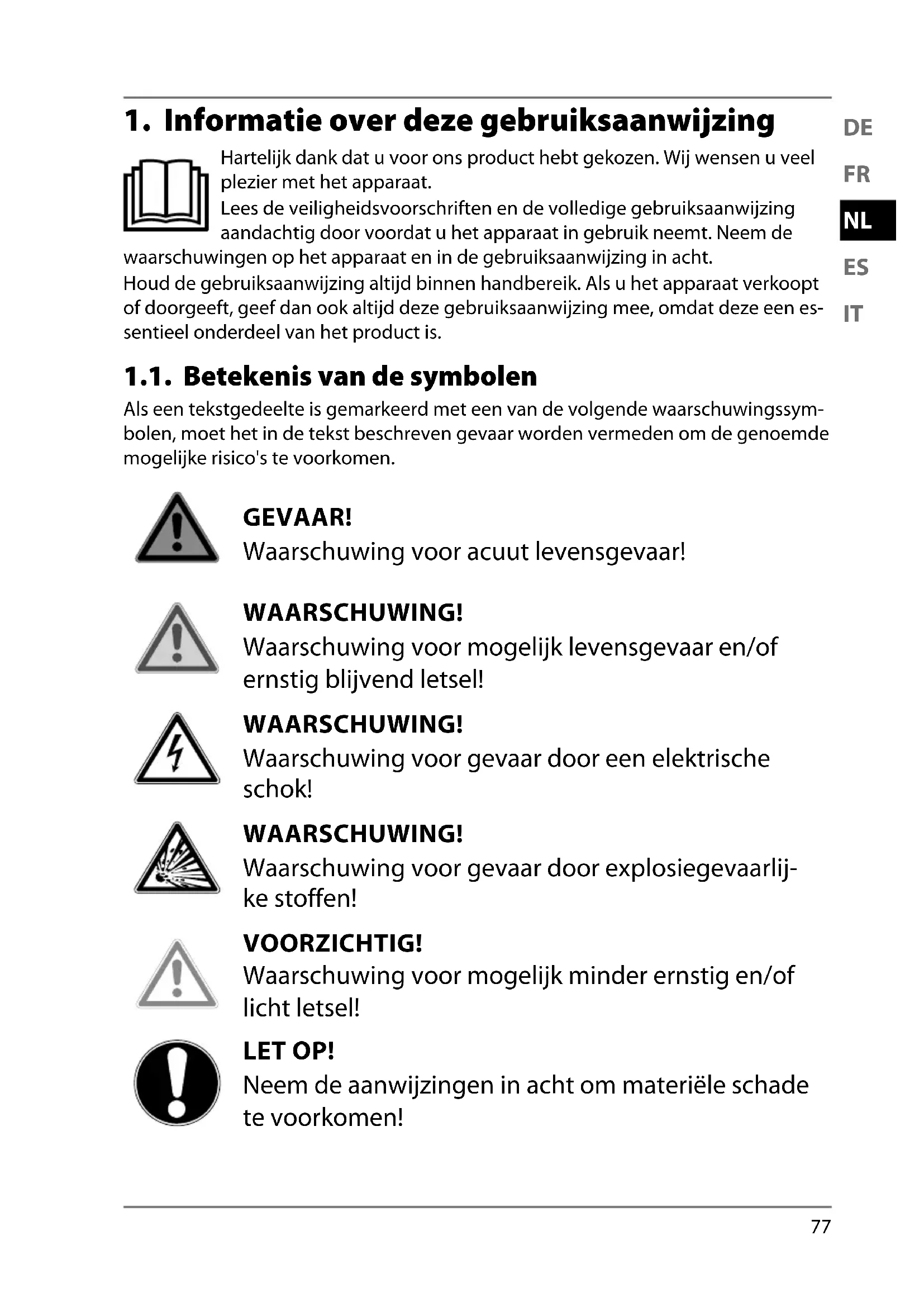

1. Informatie over deze gebruiksaanwijzing
Hartelijk dank dat u voor ons product hebt gekozen. Wij wensen u veel plezier met het apparaat.
Lees de veiligheidsvoorschriften en de volledige gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt. Neem de
waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.
Houd de gebruiksaanwijzing altijd binnen handbereik. Als u het apparaat verkoopt of doorgeeft, geef dan ook altijd deze gebruiksaanwijzing mee, omdat deze een essentieel onderdeel van het product is.
1.1. Betekenis van de symbolen
Als een tekstgedeelte is gemarkeerd met een van de volgende waarschuwingssymbolen, moet het in de tekst beschreven gevaar worden vermeden om de genoemde mogelijke risico's te voorkomen.
GEVAAR!
Waarschuwing voor acuut levensgevaar!
WAARSCHUWING!
Waarschuwing voor mogelijk levensgevaar en/of ernstig blijvend letsel!
WAARSCHUWING!
Waarschuwing voor gevaar door een elektrische schok!
WAARSCHUWING!
Waarschuwing voor gevaar door explosiegevaarlijke stoffen!
VOORZICHTIG!
Waarschuwing voor mogelijk minder ernstig en/of licht letsel!
LET OP!
Neem de aanwijzingen in acht om materiële schade te voorkomen!
Meer informatie over het gebruik van het apparaat!
OPMERKING!
Volg de aanwijzingen in de bedieningshandleiding op!
Opsommingsteken/informatie over gebeurtenissen die zich tijdens de bediening kunnen voordoen
▶ Instructie voor een uit te voeren handeling
Instructie voor een uit te voeren handeling om gevaren te voorkomen
Verklaring van conformiteit (zie het hoofdstuk 'Conformiteitsinformatie'): Producten die zijn gemarkeerd met dit symbool, voldoen aan de eisen van de Europese richtlijnen.
Veiligheidsklasse II
Elektrische apparaten van veiligheidsklasse II zijn elektrische appa- raten die zijn voorzien van een dubbele en/of extra sterke isolatie en geen aansluitmogelijkheden hebben voor een aardleiding. De aanvullende of extra sterke isolatie van een door isolerend materiaal omsloten elektrisch apparaat van veiligheidsklasse II kan geheel of gedeeltelijk worden gevormd door de behuizing.
Symbool voor gelijkstroom
Polariteitsaanduiding
Symbool voor polariteit van de gelijkstroomaansluiting (conform IEC 60417)
Bij apparaten met deze aanduiding ligt minus aan de binnenkant en plus aan de buitenkant.
Gebruik binnenshuis
Apparaten met dit symbool zijn uitsluitend geschikt voor gebruik binnenshuis.
Transformator - kortsluitvast
Transformator waarbij de temperatuur een bepaalde vastgelegde grenswaarde niet overschrijdt als de transformator overbelast of kortgesloten is, en die na opheffing van de overbelasting of kortsluiting nog steeds voldoet aan de eisen van deze norm.
Energie-efficiëntie niveau VI
Het energie-efficiëntie niveau vormt een standaardonderdeel van het rendement van externe en interne netvoedingen. De energie-efficiëntie geeft daarbij het rendement aan en wordt tot niveau VI (meest efficiënte niveau) onderverdeeld.
Symbool voor schakelende netadapter
Voer het apparaat af volgens de geldende milieuvoorschriften (zie "11. Afvalverwerking" op blz. 103)
IP20
De AC/DC-adapter beschikt conform DIN EN 60529 over beschermingsgraad IP20. Dit betekent:
De AC/DC-adapter is beveiligd:
- tegen toegang tot gevaarlijke onderdelen met de vingers.
- tegen het binnendringen van vaste voorwerpen met een diameter van 12,5 mm of meer.
De AC/DC-adapter is niet waterdicht.
Gebruik uitsluitend het meegeleverde laadstation.
D-□-C
Gebruik alleen de meegeleverde netadapter.
Dit symbool betekent dat de verpakking en/of het apparaat lithium-batterijen of accu's bevat.
Ta=40°
De netadapter kan worden gebruikt bij een omgevingstemperatuur tot 40 °C.
2. Gebruiksdoel
De robotstofzuiger is bedoeld voor het automatisch reinigen van gladde, vlakke vloeren binnenshuis.
Gebruik het apparaat niet in de openlucht.
Het product is uitsluitend bedoeld voor privégebruik en niet voor industrieel/commercieel gebruik.
Houd er rekening mee dat bij gebruik van het apparaat voor een ander doel dan dat waarvoor het is bestemd, de aansprakelijkheid komt te vervallen:
■ Bouw het apparaat zonder onze toestemming niet om en gebruik het niet in combinatie met hulp- of aanbouwapparaten die niet door ons zijn goedgekeurd of geleverd.
■ Gebruik uitsluitend door ons geleverde of goedgekeurde reserveonderdelen en accessoires.
■ Neem alle informatie in deze gebruiksaanwijzing in acht en houd u in het bijzonder aan de veiligheidsvoorschriften. Iedere andere vorm van gebruik geldt als niet in overeenstemming met het gebruiksdoel en kan letsel of materiële schade tot gevolg hebben.
3. Veiligheidsvoorschriften
WAARSCHUWING!
Gevaar voor letsel!
Gevaar voor letsel bij kinderen en bij personen met een lichamelijke, zintuiglijke of geestelijke beperking (zoals gedeeltelijk invaliden en ouderen met een lichamelijke en geestelijke beperking) of met gebrek aan kennis en ervaring (zoals oudere kinderen).
■ Bewaar het apparaat en de accessoires buiten het bereik van kinderen.
■ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met gebrek aan kennis en/of ervaring mits
iemand toezicht op hen houdt of hen instructie heeft gegeven hoe ze het apparaat veilig kunnen gebruiken en ze hebben begrepen welke gevaren het gebruik van het apparaat met zich meebrengt.
■ Kinderen mogen niet met het apparaat spelen.
■ Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en er ie- mand toezicht op hen houdt.
■ Kinderen die jonger zijn dan 8 jaar, moeten uit de buurt van de netadapter/het netsnoer worden gehouden.
■ Bewaar al het gebruikte verpakkingsmateriaal (zakken, stukken polystyreen, enzovoort) buiten het bereik van kinderen.
GEVAAR!
Gevaar voor een elektrische schok!
Stroomvoerende onderdelen. Er bestaat gevaar voor een elektrische schok of kortsluiting.
■ Gebruik voor het opladen van de accu de meegeleverde net-adapter en het laadstation.
■ De netadapter mag uitsluitend worden gebruikt in droge ruimtes binnenshuis.
■ Sluit de netadapter alleen aan op een volgens voorschrift ge-installeerd, goed bereikbaar stopcontact. De lokale netspanning moet overeenkomen met de technische gegevens van de netadapter.
■ Zorg ervoor dat het stopcontact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het elektriciteitsnet.
■ Trek het netsnoer altijd aan de stekker uit het stopcontact en trek nooit aan het snoer. Zorg ervoor dat er geen knikken in het netsnoer komen en dat het nergens klem zit.
■ Haal bij beschadiging van de stekker, het netsnoer, het laadstation of het apparaat en wanneer er vloeistoffen of vreemde voorwerpen in het apparaat terecht zijn gekomen, onmiddel- lijk de stekker uit het stopcontact.
■ Gebruik het apparaat alleen in gesloten ruimtes en stel het apparaat niet bloot aan druip- of spatwater.
■ Pak het apparaat tijdens het opladen niet vast met natte handen.
■ Controleer de robotstofzuiger en het netsnoer vóór het eerste gebruik en vervolgens opnieuw na ieder gebruik op beschadigingen.
■ Neem het apparaat niet in gebruik als de robotstofzuiger, het oplaadstation of het netsnoer zichtbaar beschadigd zijn.
■ Als u transportschade ontdekt, neem dan onmiddellijk contact op met het Service Center.
■ Haal bij langere afwezigheid en bij onweer de netadapter uit het stopcontact.
■ Dompel de robotstofzuiger, het oplaadstation of de netadapter nooit onder in water of vloeistoffen! Haal voor reiniging en onderhoud en voor het aanbrengen en verwijderen van accessoires altijd de netvoeding uit het stopcontact.
■ Laad de robotstofzuiger nooit op, terwijl de watertank in het apparaat zit.
■ Stel het apparaat niet bloot aan extreme omstandigheden. Vermijd:
– hoge luchtvochtigheid of vocht;
– extreem hoge en lage temperaturen;
- direct zonlicht;
- open vuur.
WAARSCHUWING!
Explosiegevaar!
Bij het opzuigen van brandgevaarlijke vloeistoffen en bepaalde vaste stoffen bestaat er gevaar voor brand of explosie.
■ Gebruik het apparaat niet in de directe nabijheid van licht ontvlambare materialen. Zuig geen scherpe of licht ontvlambare voorwerpen en vloeistoffen op zoals lucifers of hete as.
■ Zuig in geen geval tonerstof (van laserprinters en kopieerapparaten) op.
VOORZICHTIG!
Gevaar voor letsel/schade aan het apparaat!
Bij een onjuist gebruik bestaat er gevaar voor letsel en voor schade aan het apparaat.
■ Gebruik het apparaat alleen voor het opzuigen van kleine hoeveelheden stof, vuil en kruimels. Leeg het stofreservoir telkens na gebruik.
■ Gebruik het apparaat niet om vloeistoffen of vochtig vuil op te zuigen.
■ Voorkom struikelgevaar door aanwezige personen op de aanwezigheid van de robotstofzuiger te wijzen en geen verleng-kabel te gebruiken.
■ Verwijder alle breekbare voorwerpen (zoals glas, lampen en vazen) en objecten die in de borstels verstrikt kunnen raken of kunnen worden opgezogen (zoals kabels, kleding, kranten en gordijnen) uit de werkomgeving, voordat u het apparaat gaat gebruiken.
■ Dek de sensoren en ventilatiesleuven van de robotstofzuiger niet af.
LET OP!
Mogelijke beschadiging van het apparaat door afslijting bij gebruik op ruwe oppervlakken.
Sommige plinten en in het bijzonder haarden en ka-chels kunnen een ruw, geborsteld of korrelig ge-eloxeerd, gietijzeren, stalen of metalen oppervlak hebben. Deze oppervlakken kunnen op rubber en kunststof hetzelfde effect hebben als schuurpapier en het oppervlak van het apparaat als dit hiermee in contact komt, beschadigen. Omgekeerd kunnen de hiervoor beschreven oppervlakken ook zelf beschadigd raken, als het apparaat ertegen aanbotst.
■ Zorg ervoor dat het apparaat niet aanbotst tegen ruwe, ge-borstelde of korrelige oppervlakken om beschadigingen te voorkomen. Test het oppervlak door er voorzichtig met een stofdoek of zakdoek overheen te wrijven. Als er pluisjes ont-staan, moet het betreffende gedeelte van de ruimte van het zuigen worden uitgesloten, zodat botsen wordt voorkomen.
VOORZICHTIG!
Gevaar voor letsel/schade aan het apparaat!
Op basis van de bouwkundige omstandigheden in en de constructie van een ruimte, kan het zijn dat de sensoren van de robotstofzuiger trappen en hindernissen niet volledig detecteren. Het risico bestaat dat de ruimte een 'dode hoek' heeft waarbinnen de robot van trappen of onbeveiligde randen kan vallen.
■ Test in de praktijk of de robotstofzuiger traptreden of andere obstakels (met name op zeer lichte of witte hoogglansvloeren) herkent.
■ Bouw zo nodig extra barrières op om beschadiging van objecten, wanden, trappen en het apparaat zelf te voorkomen.
■ Traptreden moeten ten minste 8cm hoog zijn.
■ Zorg ervoor dat u zich tijdens het gebruik niet onder onbeveiligde randen of trappen bevindt.
■ Reinig de sensoren van de robotstofzuiger regelmatig.
■ Plaats het laadstation niet in de directe nabijheid van trappen.
3.1. Veilig omgaan met accu's/batterijen
In het apparaat zit een lithium-ion-accu. De afstandsbediening werkt op twee 1,5 V batterijen van het type AAA.
GEVAAR!
Gevaar voor brandwonden!
Bij het inslikken van batterijen bestaat er gevaar voor inwendige verbrandingen die binnen twee uur dode- lijk kunnen zijn. Wanneer de huid in contact komt met batterijzuur, bestaat er gevaar voor brandwonden.
■ Als u vermoedt dat een batterij is ingeslikt of ergens in het lichaam terecht is gekomen, moet u onmiddellijk medische hulp inroepen.
■ Slik batterijen niet in.
Vermijd contact met batterijzuur. Spoel bij contact met de huid, de ogen of slijmvliezen de betreffende lichaamsdelen af met overvloedig schoon water en raadpleeg onmiddellijk een arts.
■ Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
■ Gebruik het apparaat niet meer als het batterijvak niet goed sluit en houd het uit de buurt van kinderen.
■ Haal lekkende batterijen onmiddellijk uit het apparaat. Reinig de contacten voordat u nieuwe batterijen plaatst.
WAARSCHUWING!
Explosiegevaar!
Als de batterijen niet op de juiste manier worden vervangen, bestaat er explosiegevaar!
■ Plaats uitsluitend nieuwe batterijen van hetzelfde type. Gebruik nooit oude en nieuwe batterijen door elkaar.
■ Let bij het plaatsen van de batterijen op de polariteit (+/-).
■ Probeer nooit batterijen opnieuw op te laden.
■ Bewaar batterijen op een koele, droge plaats.
■ Stel de batterijen/accu's nooit bloot aan overmatige warmte (zoals zonneschijn, vuur, verwarmingen e.d.). Door de directe invloed van hevige warmte kunnen de batterijen beschadigd raken.
■ Gooi batterijen/accu's niet in het vuur.
■ Sluit batterijen/accu's niet kort.
■ Verwijder ook lege batterijen uit het apparaat.
■ Als u het apparaat gedurende langere tijd niet gebruikt, haal de batterijen er dan uit.
■ Controleer vóór het plaatsen van de batterijen of de contacten in het apparaat en op de batterijen schoon zijn en reinig ze zo nodig.
■ Gebruik de accu alleen bij een kamertemperatuur van 10 - 40 °C.
4. Inhoud van de levering
GEVAAR!
Verstikkingsgevaar!
Er bestaat verstikkingsgevaar door het inslikken of inademen van kleine onderdelen of folie.
■ Houd verpakkingsfolie buiten het bereik van kinde ren.
Controleer de levering op volledigheid en informeer ons binnen 14 dagen na aankoop als de levering niet compleet is.
Het door u gekochte pakket moet het volgende bevatten:
- robotstofzuiger met ingebouwde lithium-ion-accu
- laadstation
- netadapter
- afstandsbediening
- 2 reserveborstels (zijkant)
- 2 zijborstels
- filter
- reservefilter
- waterreservoir
- wisser
- stofreservoir
- 2 reinigingsdoeken
- reinigingskwast
- gebruiksaanwijzing en garantiedocumenten

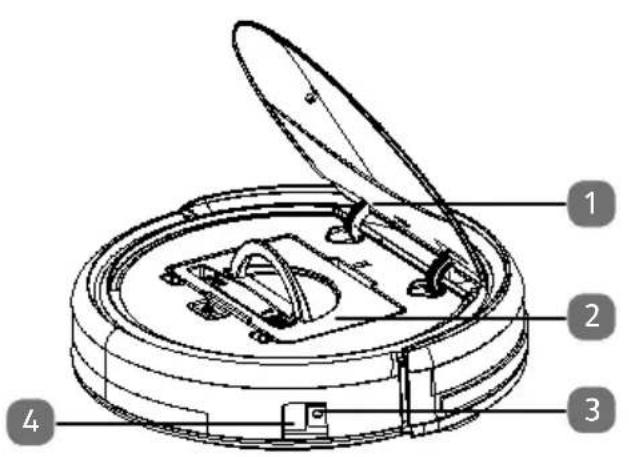

5. Overzicht van het apparaat
Afbeelding vergelijkbaar
1) Deksel van het stofreservoir
2) Stofreservoir met filter/waterreservoir
3) Aansluiting voor de netadapter
4) Aan-uitschakelaar
5) Stootrand
6) Start-/pauzeknop
7) Markering voor het openen van het deksel

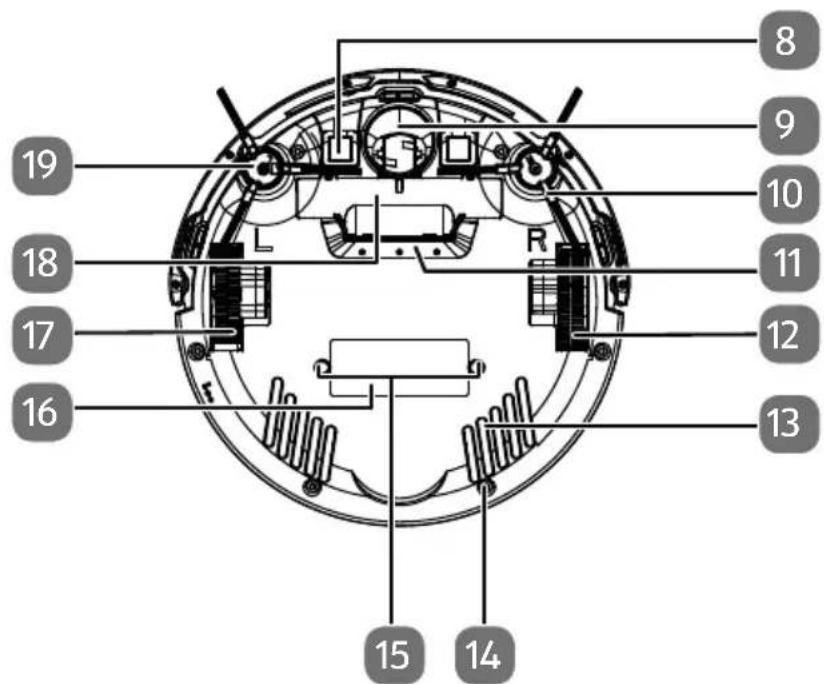

5.1. Onderkant
8) Laadcontacten
9) Loopwiel: ter ondersteuning van de bewegingsrichting
10) Reinigingsborstel, rechts
11) Zuigopening
12) Loopwiel: voor het verplaatsen van het apparaat
13) Ventilatiesleuven
14) Houder voor de wisser
15) Watersproeiers
16) Typeplaatje
17) Loopwiel: voor het verplaatsen van het apparaat
18) Batterijvak
19) Reinigingsborstel, links

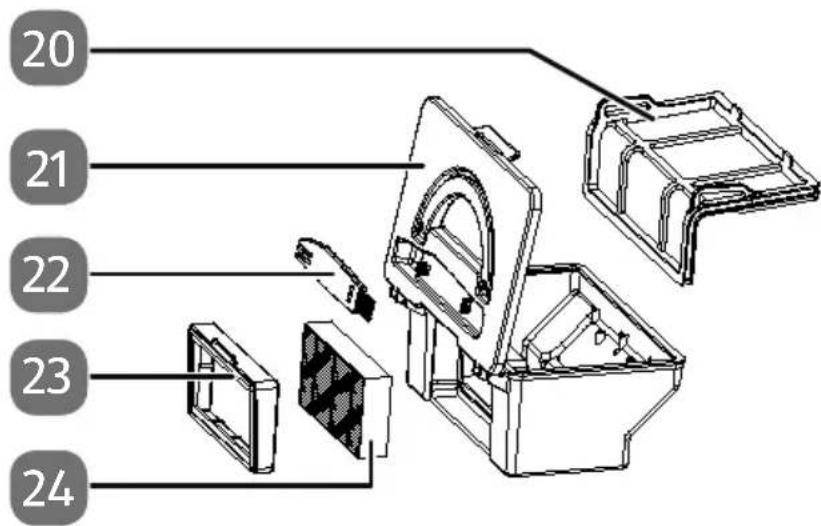

5.2. Stofreservoir met fi Iter
Afbeelding vergelijkbaar
Afbeelding vergelijkbaar
29) Controlelampje
30) Behuizing
31) Aansluiting voor de netadapter
32) Laadcontacten

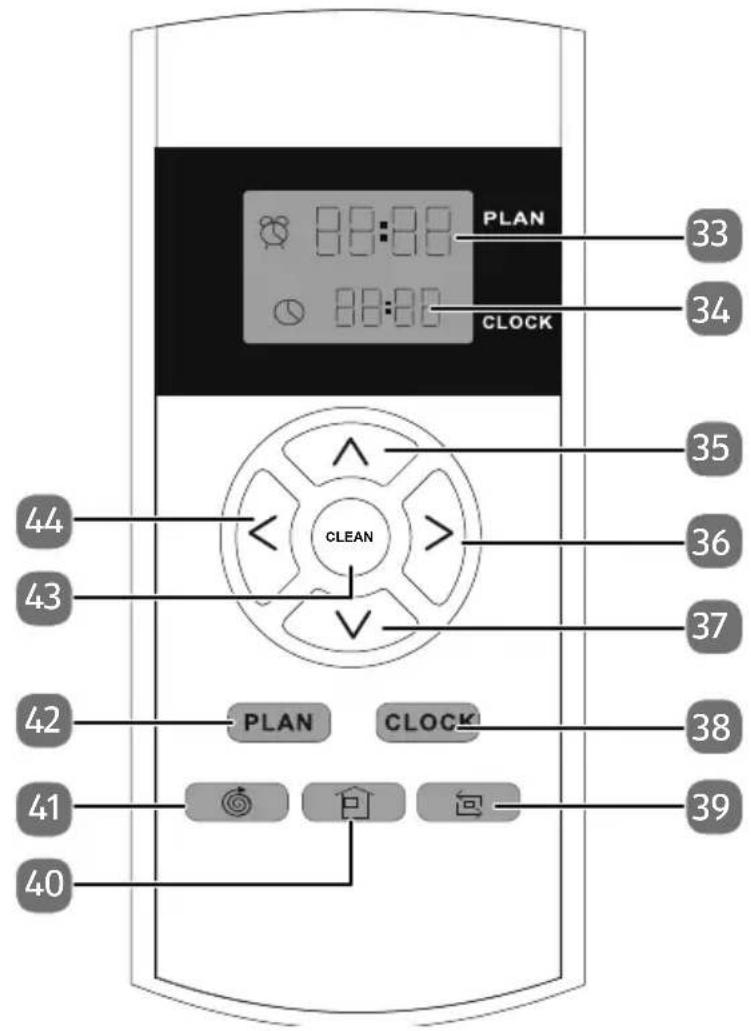

5.5. Afstandsbediening
33) Weergave starttijd
34) Tijdsaanduiding
35) Bedrijfsmodus: vooruit; modus starttijd/tijdweergave: Waarde verhogen
36) Bedrijfsmodus: naar rechts; modus starttijd/tijdweergave: van uurweergave overschakelen naar minutenweergave
37) Bedrijfsmodus: achteruit; modus starttijd/tijdweergave: Waarde verlagen
38) Tijd instellen; selectie van tijd bevestigen
39) Zuigbeweging langs wanden
40) Terugkeren naar oplaadstation
41) Cirkelvormige zuigbeweging
42) Starttijd instellen; selectie van starttijd bevestigen
43) CLEAN: Hindernisafhankelijke automatische standaardreiniging
44) Bedrijfsmodus: naar links

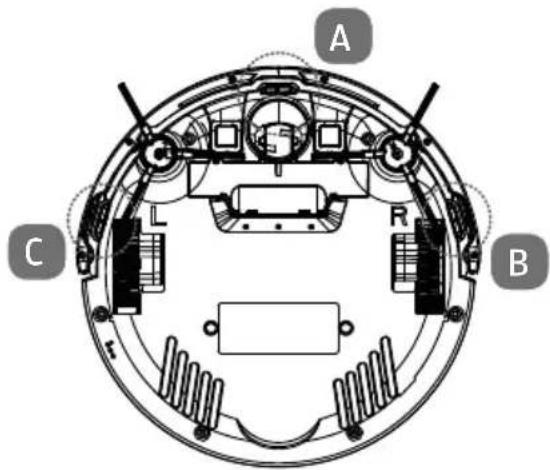

5.6. Sensoren op de robotstofzuiger
Afbeelding vergelijkbaar
A Sensor voor
B Sensor rechts
C Sensor links
6. Ingebruikneming
6.1. Reinigingsborstels aanbrengen
Vóór het eerste gebruik moeten eventueel de meegeleverde borstels worden aan- gebracht.
De borstels kunnen met behulp van een kruiskopschroevendraaier worden aangebracht en weggenomen.
Druk de beide met L en R gemarkeerde borstels op de houders totdat de borstels vastklikken. Let daarbij op de markering L en R op het apparaat.
6.2. Accu opladen
De robotstofzuiger is uitgerust met een lithium-ion-accu. Na het uitpakken moet de accu van het apparaat eerst ca. 3,1 uur lang worden opgeladen. Dit komt het vermogen van de accu op de lange duur ten goede.
Met de meegeleverde netadapter kunt u uw robotstofzuiger direct opladen. Daarnaast kunt u dit doen met het laadstation. Ga hiervoor als volgt te werk:
Zet de aan-uitschakelaar van de robotstofzuiger op ON, omdat anders de accu niet wordt opgeladen.
Direct opladen van het apparaat
Sluit de meegeleverde netadapter aan op de aansluiting voor de netadapter aan de zijkant van de robotstofzuiger.
Opladen via het oplaadstation
- Sluit de netadapter aan op de adapteraansluiting van het oplaadstation. Plaats de robotstofzuiger zo op het oplaadstation dat de drukcontacten boven elkaar liggen.
▶ Steek de stekker van de netadapter in het stopcontact.
Het apparaat wordt opgeladen. Alle leds van het controlelampje knipperen.
Zodra de accu volledig is opgeladen, blijven de leds branden.
De accu moet uiterlijk worden opgeladen wanneer de middelste led van het controlelampje knippert.
Laad de accu op vóór de volgende schoonmaakbeurt via de netadapter van het apparaat. Indien het oplaadstation is aangesloten, keert de robotstofzuiger automatisch terug naar het oplaadstation als de accu bijna leeg is. Bij de terugkeer naar het oplaadstation wordt het reinigingsproces onderbroken.
Als de prestaties van de accu duidelijk minder worden, neemt u contact op met het MEDION Service Center.
6.3. Batterijen in de afstandsbediening plaatsen
▶ Verwijder het klepje van het batterijvak aan de achterkant van de afstandsbediening door het omlaag te schuiven.
Plaats twee 1,5 V batterijen van het type AAA. Let daarbij op de polariteit zoals die in het batterijvak is aangegeven.
Zet het klepje van het batterijvak terug en schuif het dicht.
6.4. Tijd instellen
Als u de starttijdfunctie wilt gebruiken, moet u eerst de tijd instellen op de afstandsbediening. Ga als volgt te werk:
Druk op de toets CLOCK om de huidige tijd in te stellen.
De uuraanduiding knippert.
Stel met behulp van de pijltoetsen ∧ en ∨ het uur in. Druk daarna op de toets > om de minutenweergave in te stellen.
De minutenaanduiding knippert.
▶ Stel met behulp van de pijltoetsen ∧ en ∨ de minuten in.
▶ Bevestig de invoer door op de toets CLOCK te drukken.
De tijd is nu ingesteld.
7. Bediening van stofzuiger
U krijgt de beste schoonmaakresultaten, als u alle losse voorwerpen op de vloer zoals gordijnen, kledingstukken, papier, losse kabels en verlengsnoeren verwijdert.
LET OP!
Gevaar voor materiële schade
Losse kabels kunnen tijdens het stofzuigen in uw robotstofzuiger verstrikt raken en worden meegezogen. Apparaten kunnen zo bijvoorbeeld van een tafel worden getrokken en daarbij beschadigd raken.
■ Zorg ervoor dat alle kabels zich buiten het bereik van het apparaat bevinden.
Verwijder de borstels vóór het zuigen op een tapijt. Deze robotstofzuiger is niet geschikt voor gebruik op hoogpolig tapijt.
Telkens wanneer een toets wordt ingedrukt, klinkt als bevestiging een geluidssignaal.
▶ Verwijder vóór het inschakelen de stekker van de lichtnetadapter uit het apparaat.
- Controleer of het stofreservoir schoon is en het filter correct is geplaatst.
Plaats de robotstofzuiger op een vrije plaats in de ruimte.
Zet de aan/uit schakelaar in de stand ON om het apparaat bedrijfsklaar te maken.
Druk op de toets start-/pauze op het apparaat of op CLEAN de afstandsbediening om het reinigingsproces te starten.
De led van het controlelampje blijft branden.
Druk nogmaals op de toets /CLEAN om het reinigingsproces te onderbreken. Druk nogmaals op de toets CLEAN als u de reiniging wilt voortzetten.
Als u echter niet binnen 15 seconden op een toets drukt, schakelt de robotstofzuiger over naar de ruststand. U kunt de robotstofzuiger rechtstreeks vanuit de bedrijfsstand in de ruststand zetten door de toets
CLEAN ca. drie seconden ingedrukt te houden.
In de ruststand is het controlelampje uitgeschakeld.
Als de accu bijna leeg is, keert de robotstofzuiger automatisch terug naar het oplaadstation. Bij de terugkeer naar het oplaadstation wordt het reinigingsproces onderbroken.
▶ Reinig de zuigopening regelmatig terwijl het apparaat uitgeschakeld is (aan-uitschakelaar op OFF), en leeg het stofreservoir telkens na gebruik.
7.1. Starttijd instellen
Als u het reinigingsproces wilt starten terwijl u afwezig bent, stelt u een starttijd voor de reiniging in. Ga als volgt te werk:
Zet de aan/uit schakelaar in de stand ON om het apparaat bedrijfsklaar te maken.
Druk op de toets PLAN om de starttijd in te stellen.
De uuraanduiding knippert.
Stel met behulp van de pijltoetsen ∧ en ∨ het uur in. Druk daarna op de toets > om de minutenweergave in te stellen.
De minutenaanduiding knippert.
▶ Stel met behulp van de pijltoetsen en de minuten in.
▶ Bevestig de invoer door op de toets PLAN te drukken.
De starttijd is nu ingesteld. De leds van het controlelampje knipperen. Op het ingestelde tijdstip wordt het reinigingsproces gestart.
U kunt de starttijd uitschakelen door de starttijd in te stellen op 00:00.
7.2. Modus selecteren
Door de sensoren en de schokdemper op het apparaat wordt de robotstofzuiger automatisch door de ruimtes geleid. U kunt bepalen hoe de robotstofzuiger daarbij te werk moet gaan:
| Reinigingsmodus Druk op toets Type reiniging | ||
| Automatisch |  /CLEAN | Hindernisafhankelijke sta-daardreiniging |
| Punctuele reiniging |  | Voor gerichte reiniging van een vlak rondom het startpunt van de robotstofzuiger |
| Reiniging langs de wand |  | Voor reiniging langs wanden/hin- dernissen.Als er geen hindernissen zijn om zich op te oriënteren, beëindigt de robotstofzuiger de reiniging. |
| Terug naar oplaadsta- tion |  | Robotstofzuiger keert terug naar het oplaadstation en laadt de accu op. |
7.3. Dweilen
WAARSCHUWING! Gevaar voor een elektrische schok!
Stroomvoerende onderdelen. Er bestaat gevaar voor een elektrische schok of kortsluiting.
■ Laad de robotstofzuiger nooit op, terwijl de water-IT tank in het apparaat zit.
Zet de aan-uitschakelaar op OFF.
▶ Vul de watertank met max. 350 ml water.
▶ Bevestig de reinigingsdoek aan de wisser.
- Bevestig de wisser met de reinigingsdoek aan de onderkant van de robotstofzui- ger.
▶ Bevochtig het reinigingsdoekje voor gebruik.
▶ Steek de wisser zover in de daarvoor bedoelde houder, dat hij vastklikt.
▶ Draai de robotstofzuiger weer om.
Druk op het met gemarkeerde vlak van het deksel van het apparaat. Het deksel gaat open.
Haal de stofbak uit de robotstofzuiger.
Plaats de watertank in het apparaat en sluit het deksel.
Zet de aan-uitschakelaar in de stand ON.
Het apparaat is gereed voor gebruik.
Verwijder voor het dweilen alle kleden en matten, omdat het apparaat anders beschadigd kan raken. Reinig alleen harde vloeren in de dweilmodus.
7.4. Energiemanagement van de robotstofzuiger
U gebruikt de robotstofzuiger af en toe
Als de robotstofzuiger niet meerdere keren per dag, dagelijks of regelmatig hoeft te reinigen, adviseren wij om het oplaadapparaat resp. de netadapter telkens na volledige oplading uit het stopcontact te halen. Zet ook de robotstofzuiger met de aan-/uitschakelaar op OFF.
U gebruikt de robotstofzuiger dagelijks
Als het apparaat een paar keer per dag wordt gebruikt, adviseren wij om ervoor te zorgen dat het altijd opgeladen is, zodat het benodigde en volledige zuigvermogen van de robotstofzuiger gewaarborgd is. Na volledige oplading lichten de laad-leds ononderbroken op en wordt het energieverbruik door de druppellading geminimaliseerd.
U gebruikt de robotstofzuiger af en toe of regelmatig voor kleinere oppervlakken De robotstofzuiger heeft een rustmodus. (zie het hoofdstuk rustmodus). De rustmodus wordt geadviseerd, wanneer kleinere oppervlakken worden gereinigd en nog voldoende energie, zonder de accu opnieuw te laden, aanwezig is. Haal de acculader resp. de netadapter uit het stopcontact. Zet de robotstofzuiger met de aan-uit-schakelaar op ON. De robotstofzuiger schakelt na 15 seconden over naar de rustmodus.
De robotstofzuiger kan met de CLEAN-toets op de afstandsbediening, programmering of het apparaat op elk gewenst moment weer worden geactiveerd om te gaan zuigen.
| Verbruik in watt | |
| Netadapter | 0,08 W |
| Laden met netadapter op robotstofzuiger direct | 20,709 W |
| Laden met het laadstation 21,158 W | |
| Onderhoudslading op oplaadstation 1,281 W | |
| Onderhoudslading op netadapter 1,241 W |
8. Reiniging en onderhoud
WAARSCHUWING!
Gevaar voor een elektrische schok!
Er bestaat gevaar voor elektrische schokken/kortsluiting door stroomvoerende onderdelen.
■ Dompel de robotstofzuiger, het oplaadstation of de netadapter nooit onder in water of vloeistoffen!
■ Reinig het apparaat en alle accessoires alleen droog of met een licht bevochtigde doek.
■ Zet de aan/uit schakelaar in de staard en trek vóór elke reinigings- en onderhoudsbeurt en vóór het monteren en verwijderen van accessoires de netadapter uit het stopcontact.
Uw robotstofzuiger kan snel en gemakkelijk worden gereinigd en onderhouden. Maak het stofreservoir leeg en reinig het filter na elk gebruik. Reinig de zuigopening indien nodig.
- Gebruik voor het reinigen van het oppervlak van het apparaat geen oplosmiddelen of bijtende of gasvormige schoonmaakmiddelen. Veeg het oppervlak van de robotstofzuiger met een zachte, iets met water bevochtigde doek af.
- Reinig de sensoroppervlakken en oplaadcontacten met een schone droge doek.
8.1. Stofreservoir reinigen
Wij adviseren om na elk gebruik het stofreservoir leeg te maken en het filter te reinigen. Ga hiervoor als volgt te werk:
A) Druk op het met gemarkeerde drukvlak van het deksel van het apparaat. Het deksel gaat open.
B) Klap het handvat van het stofreservoir omhoog en haal het stofreservoir uit de robotstofzuiger.
C) Verwijder het EPA-filter met rooster voor EPA-filter.
D) Klap het deksel van de stofkap omhoog en verwijder het stoffilter.
E) Maak het stofreservoir leeg boven een vuilcontainer.
F) Spoel het stofreservoir uit met water. Reinigen met water is niet elke keer no-
dig. Zet het stofreservoir niet in de vaatwasser!
Reinig het stoffilter en EPA-filter regelmatig met het meegeleverde penseel.
G) Zodra het stofreservoir droog is, plaatst u de filters terug. Nadat de reiniging is voltooid, plaatst u het stofreservoir terug en sluit u het deksel van de robotstofzuiger.
- Controleer vóór ingebruikname of het filter van het stofreservoir correct is geplaatst.
8.2. Waterreservoir reinigen
Om het waterreservoir te reinigen, gaat u als volgt te werk:
Druk op het met gemarkeerde drukvlak van het deksel van het apparaat (A) Het deksel gaat open.
Haal het waterreservoir uit het apparaat door dit aan het handvat naar buiten te trekken.
▶ Open de sluiting van het waterreservoir en leegt het boven een wasbak (B).
▶ Spoel het waterreservoir uit met water en laat alles goed drogen.
8.3. Zuigopening reinigen
Na enige tijd bestaat de kans dat vuil en stof zich bij de zuigopening ophoopt waar- door het zuigvermogen afneemt. Om dit te vermijden, moet de zuigopening regel- matig worden gereinigd.
▶ Schakel het apparaat uit.
▶ Verwijder vuil en stof bij en in de zuigopening.
8.4. Borstels reinigen
Wij adviseren de borstels regelmatig te reinigen. Voer de onderstaande stappen uit:
Schakel het apparaat uit en leg het met de onderkant naar boven op een vlakke ondergrond.
Maak de schroef op de borstel los met een kruiskopschroevendraaier. Houd de borstels vast en trek deze recht naar boven om ze uit het apparaat te verwijde- ren.
▶ Verwiider vuil en haren van de borstels.
▶ Breng de borstels na de reiniging opnieuw aan.
▶ Voor efficiënte werking moeten de borstels na enige tijd worden vervangen. Voor vervangende accessoires kunt u contact opnemen met ons Service Center.
Als de borstels verbogen raken, kan het helpen deze in heet water te leggen zodat zij weer hun oorspronkelijke vorm krijgen.

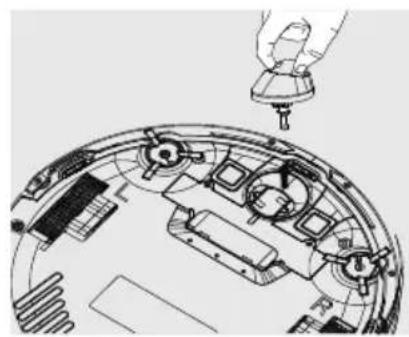

8.5. Loopwiel reinigen
Afbeelding vergelijkbaar
Bij een blokkade van het voorste loopwiel verwijdert u het loopwiel en maakt u dit schoon met een licht bevochtigde doek.
Plaats het voorste loopwiel zo terug, dat het hoorbaar vastklikt.
9. Probleemoplossing
Ga bij een storing van het apparaat eerst na of u het probleem aan de hand van het onderstaande overzicht zelf kunt oplossen.
Probeer in geen geval om het apparaat zelf te repareren. Als een reparatie nodig is, neem dan contact op met ons Service Center of een ander professioneel reparatiebedrijf.
| Probleem Mogelijke oorzaak Oplossing | ||
| Kan het apparaat niet in-schakelen. | De accu is leeg. | ▸ Laat de accu onge-veer 3,1 uur lang vol-ledig opladen. |
| Het controlelampje knip-pert nadat het apparaat is ingeschakeld. | De accu is leeg. | ▸ Laat de accu onge-veer 3,1 uur lang vol-ledig opladen.▸ Verhelp alle storin-gen |
| Robotstofzuiger beweegt nietEr klinkt een kort geluidssignaal. Tegelijkertijd knip-peren alle controlelampjes. | Wielen zijn geblok-keerd. | ▸ Verhelp de storing aan de wielen. |
| SensorstoringEr klinken twee korte ge-luidssignalen. Tegelijker-tijd knipperen alle contro-lelampjes. | De robotstofzuiger staat op een donke-re vloer.De rand- of schokdem-persensor is afgedekt. | ▸ Verplaats de robot-stofzuiger naar een lichtere plek.▸ Reinig de sensor. |
| Apparaat is geblokkeerdEr klinken drie korte ge-luidssignalen. Tegelijker-tijd knipperen alle contro-lelampjes. | Robotstofzuiger blijft steken. | ▸ Verplaats de robot-stofzuiger naar een andere plek en start hem opnieuw. |
| De borstels aan de zijkanten bewegen niet.Er klinkt een kort geluidssignaal. Tegelijkertijd knip-peren alle controlelampjes. | Door vuil geblokkeerd. | ▸ Verwijder de borstels reinig deze grondig en plaats ze vervol-gens weer terug. |
| Zuig-/veegreiniging werkt niet meer. | Waterreservoir is leeg.Reinigingsdoek te sterk vervuild. | ▸ Watertank vullen▸ Reinigingsdoek ver-vangen/reinigen. |
10. Accu verwijderen
VOORZICHTIG!
Gevaar voor letsel.
Er bestaat gevaar voor lichamelijk letsel bij contact met de uitgenomen accu's.
■ Houd de uitgenomen accu's uit de buurt van kinderen, gooi ze niet in het vuur, sluit ze niet kort en haal ze niet uit elkaar.
■ Stel de uitgenomen accu's niet bloot aan extreme omstandigheden, bijvoorbeeld verwarmingsradiatoren of direct zonlicht! Er bestaat groter gevaar voor lekkage!
■ Vermijd contact met huid, ogen en slijmvliezen. Spoel bij contact met batterijzuur de betreffende lichaamsdelen onmiddellijk met overvloedig schoon water af en raadpleeg onmiddellijk een arts.
Verwijder de accu voordat u de robotstofzuiger gaat afvoeren of bij een defect aan de accu.
- Controleer of de accu bij de verwijdering volledig is ontladen.
Schakel het apparaat uit, trek eventueel de netadapter uit het stopcontact en verwijder het netsnoer van het apparaat.
Maak de beide schroeven aan de onderkant van de robotstofzuiger met een kruiskopschroevendraaier los en open het accuvak.
▶ Verwijder de accu door aan de lus te trekken.
Haal de stekker van de accu uit de bus op het apparaat.
▶ Voer de accu af volgens de milieuvoorschriften af (zie "11. Afvalverwerking" op blz. 103).
Bij het vervangen van de accu sluit u de stekker van de accu aan op de bus van het apparaat. Plaats een nieuwe accu in het apparaat. Gebruik uitsluitend een accu van hetzelfde type.
▶ Sluit het accuvak met de twee schroeven.
11. Afvalverwerking
Verpakking
Het apparaat zit ter bescherming tegen transportschade in een verpakking. Verpakkingen zijn onbewerkte materialen en zijn dus geschikt voor hergebruik of kunnen worden teruggebracht in de grondstoffenkring-loop.
Apparaat
Oude apparaten met het hiernaast afgebeelde symbool mogen niet bij het gewone huishoudelijke afval worden gedeponeerd.
Volgens richtlijn 2012/19/EU moet het apparaat aan het einde van de levensduur volgens de voorschriften worden afgevoerd.
Hierbij worden voor hergebruik geschikte stoffen in het apparaat gere- cycled, zodat belasting van het milieu wordt voorkomen.
Lever het apparaat in bij een inzamelpunt voor elektrisch afval of bij een afvalsorteercentrum.
Neem voor meer informatie contact op met het lokale afvalverwerkingsbedrijf of met uw gemeente.
Accu's
Het apparaat heeft een geïntegreerde, krachtige lithium-ion-accu. Lege accu's horen niet bij het huisvuil. Batterijen moeten volgens de lokale voorschriften worden afgevoerd. Hiervoor zijn er bij winkels die batterijen verkopen en bij lokale inzamelpunten bakken aanwezig waarin batterijen kunnen worden gedeponeerd. Neem voor meer informatie contact op met het lokale afvalverwerkingsbedrijf of met uw gemeente.
Bij de verkoop van accu's en bij de levering van apparaten die accu's bevatten, zijn wij verplicht om u te wijzen op het volgende:
Als consument bent u wettelijk verplicht om gebruikte accu's in te leveren.
Met het symbool met de doorgekruiste afvalbak wordt aangegeven dat de accu niet bij het huisvuil mag worden gedaan.
Stofreservoir capaciteit 0,3 l
Waterreservoir capaciteit 350 ml
Gebruiksduur ca. 120 min.
Gewicht ca. 2,3 kg
Afmetingen ca. 300 x 83 mm
Accu
Lithium-ion-accu
Model INR18650 MH1-4S1P-AGX
Fabrikant BYD, China
Capaciteit 2900 mAh
Nominale spanning
Vermogen 42,92 Wh
Oplaadtijd ca. 3,1 uur
Bedrijfstemperatuur 10 °C – 40 °C
14,8 V ---
Netadapter
Modeltype
Fabrikant
GSCV1000S024V24T
HU NAN GIANTSUN POWER
ELECTRONICS CO., LTD, China
Importeur:
MEDION AG
Am Zehnthof 77
45307 Essen
Duitsland
Kvk-nummer: HRB 13274
Ingangsspanning/stroom/ingangswis- selstroomfrequentie
100–240 V\~, 50/60 Hz, 0,8A Max.
Uitgangsspanning/stroom
24,0 V --- 1,0 A
Uitgangsvermogen
24,0 W
Gemiddelde efficiëntie in bedrijf
87,55 %
Efficiëntie bij lage belasting (10%)
79,42%
Opgenomen vermogen bij nullast
0,08 W
Batterijvoeding 2x1,5 V Typ AAA
13. Conformiteitsinformatie
Hierbij verklaart MEDION AG dat het product overeenstemt met de volgende Europese eisen:
• EMC-richtlijn 2014/30/EG
• Laagspanningsrichtlijn 2014/35/EG
• Ecodesignrichtlijn 2009/125/EG
• RoHS-richtlijn 2011/65/EU.
14. Service-informatie
Wanneer uw apparaat niet zoals gewenst of verwacht functioneert, neem dan contact op met onze klantenservice. U heeft verschillende mogelijkheden, om met ons contact op te nemen:
- In onze Service-Community vindt u andere gebruikers en onze medewerkers en daar kunt u uw ervaringen uitwisselen en uw kennis delen.
U vindt onze Service-Community onder community.medion.com.
- U kunt natuurlijk ook ons contactformulier gebruiken onder www.medion.com/contact.
- En bovendien staat ons serviceteam ook via de klantenservice of per post ter beschikking.
| Nederland | |
| Openingstijden Klantenservice | |
| Ma - vr: 07.00 - 23.00 uurZa - zo: 10.00 - 18:00 uur | J 0900 - 2352534 |
| Buiten deze tijden kunt u op het genoemde nummer te allen tijde gebruik maken van onze voicemaildienst met terugbeloptie. | |
| Serviceadres | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
| België | |
| Openingstijden Klantenservice | |
| Ma - vr: 09:00 - 19:00 | 1 02 - 200 61 98 |
| Serviceadres | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
| Luxemburg | |
| Openingstijden Klantenservice | |
| Ma - vr: 09:00 - 19:00 | 1 34 - 20 808 664 |
| Serviceadres | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medionservice.com.
Daar vindt u ook drivers en andere software voor verschillende apparaten.
Ook kunt u de QR-code hiernaast scannen en de gebruiksaanwijzing via het serviceportaal downloaden op uw mobiele eindapparaat.
15. Colofon
Copyright © 2021
Stand: 05.07.2021
Alle rechten voorbehouden.
Deze gebruiksaanwijzing is auteursrechtelijk beschermd.
Verveelvoudiging in mechanische, elektronische of welke andere vorm dan ook zonder schriftelijke toestemming van de fabrikant is verboden.
Het copyright berust bij de firma:
MEDION AG
Am Zehnthof 77
45307 Essen
Duitsland
Het bovenstaande adres is geen retouradres. Neem eerst contact op met ons Service Center.
16. Privacyverklaring
Beste klant,
Hierbij delen wij u mee dat wij, MEDION AG, Am Zehnthof 77, 45307 Essen, Duitsland, als verwerkingsverantwoordelijke uw persoonsgegevens verwerken.
In aangelegenheden met betrekking tot privacy worden wij ondersteund door de functionaris voor gegevensbescherming van ons bedrijf, die te bereiken is via MEDION AG, Datenschutz, Am Zehnthof 77, 45307 Essen, Duitsland; datenschutz@medion.com. Wij verwerken uw gegevens ten behoeve van de garantieafwikkeling en de daarmee samenhangende processen (zoals reparaties) en baseren ons bij de verwerking van uw gegevens op de koopovereenkomst die u met ons hebt gesloten.
Wij geven uw gegevens voor de garantieafwikkeling en daarmee samenhangende processen (zoals reparaties) door aan de dienstverleners die reparaties in opdracht van ons uitvoeren. Wij slaan uw persoonsgegevens doorgaans op voor de duur van drie jaar om aan uw wettelijke garantieaanspraken te kunnen voldoen.
U hebt tegenover ons het recht op informatie over de betreffende persoonsgegevens en op rectificatie, verwijdering, beperking van de verwerking, bezwaar tegen de verwerking en op gegevensoverdraagbaarheid.
Ten aanzien van het recht op informatie en verwijdering gelden evenwel beperkingen volgens § 34 en § 35 van de Duitse wet bescherming persoonsgegevens (BDSG) (art. 23 AVG). Bovendien hebt u het recht om een klacht in te dienen bij een toezichthoudende autoriteit (art. 77 AVG juncto § 19 BDSG). Voor MEDION AG is dat de functionaris voor gegevensbescherming en informatievrijheid van de deelstaat Noordrijn-Westfalen (Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein-Westfalen), postbus 200444, 40212 Düsseldorf, Duitsland, www.ldi.nrw.de.
De verwerking van uw gegevens is noodzakelijk voor de garantieafwikkeling. Zonder de vereiste gegevens is garantieafwikkeling niet mogelijk.
