Kaprun - Caminetto Klarstein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caminetto elettrico
Marca	Klarstein
Modello	Kaprun
Alimentazione	220-240 V ~ 50 Hz
Potenza	1800 W
Potenza termica nominale	1,8 kW
Intervallo di temperatura regolabile	10 °C a 30 °C
Modalità di riscaldamento	Intenso (H) e Morbido (L)
Programmazione	Timer giornaliero e settimanale (fino a 8 periodi)
Rilevamento finestra aperta	Sì (spegnimento automatico se calo di temperatura > 4°C in 10 min)
Telecomando	Sì
Blocco tasti	Sì (tranne tasto on/off)
Display	Schermo LED
Unità di temperatura	Celsius o Fahrenheit (commutabile)
Regolazione luminosità fiamme	Sì (livelli 1-5)
Dimmer	Non funzionante (menu visualizzati ma disattivati)
Sicurezza	Non coprire, distanza 1 m da materiali infiammabili, non utilizzare con timer esterno
Pulizia del vetro	Panno morbido non lanuginoso, detergente per vetri domestico
Riparazioni	Solo da un professionista qualificato
Produttore	Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania

Domande frequenti - Kaprun Klarstein

Come accendere il caminetto Kaprun?

Assicurarsi che l'interruttore principale (A) sotto l'apparecchio sia in posizione ON. Premere quindi il tasto on/off (B) sul pannello di controllo o sul telecomando. Il display mostra H 10 e la simulazione delle fiamme si avvia. Il riscaldamento si attiva se la temperatura ambiente è inferiore a 10 °C.

Come regolare la temperatura di riscaldamento?

Premere il tasto MENU (D) per accedere alla modalità riscaldamento. Il display mostra H (intenso) o L (morbido) in base alla modalità precedente. Premere OK, quindi utilizzare i tasti + o - per regolare la temperatura tra 10 °C e 30 °C. Confermare con OK. Il riscaldamento si avvia se la temperatura impostata è superiore alla temperatura ambiente.

Come usare il telecomando?

Il telecomando è fornito in dotazione con l'apparecchio. Per utilizzarlo, l'interruttore principale (A) deve essere in posizione ON. Tutti i tasti del telecomando hanno le stesse funzioni di quelli del pannello di controllo. È quindi possibile accendere/spegnere, regolare la temperatura, programmare il timer, ecc. a distanza.

Come programmare il timer settimanale?

Accedere alla modalità programma tramite MENU fino a visualizzare [ModE], quindi OK e selezionare [ProG]. È possibile scegliere un programma predefinito (P1 a P4) o un'impostazione manuale [MANU]. In manuale, selezionare i giorni, la potenza (H o L), la temperatura, l'ora di inizio e la durata. Confermare ogni passaggio con OK. Fino a 8 periodi di riscaldamento per programma.

Cosa fare se l'apparecchio non riscalda?

Verificare che l'interruttore principale sia in posizione ON e che la temperatura impostata sia superiore alla temperatura ambiente. Assicurarsi che la funzione rilevamento finestra aperta non abbia spento il riscaldamento (attendere 20 minuti o reimpostare la temperatura). Verificare anche che il timer non sia in modalità fuori periodo. Se il problema persiste, contattare un professionista.

Come bloccare i tasti per evitare manomissioni?

Tenere premuto il tasto OK per più di 6 secondi. Il display mostra [LOC] per 6 secondi, poi scompare. I tasti sono quindi bloccati. Per sbloccare, tenere nuovamente premuto OK per 6 secondi. Si noti che il tasto on/off (B) rimane sempre attivo.

Perché l'icona dell'orologio lampeggia?

L'icona dell'orologio lampeggia per indicare che nessun timer è stato impostato. Per farla scomparire, impostare un timer (ad esempio una durata di 0 ore) o programmare il timer settimanale. Se l'icona lampeggia dopo un'interruzione di corrente, è necessario riprogrammare il timer.

Come passare dalla visualizzazione Celsius a Fahrenheit?

Premere il tasto MENU (D) per 3 secondi. Il display mostra l'unità attuale. Utilizzare i tasti + o - per passare da °C a °F. La modifica è immediata.

Come pulire il vetro del caminetto?

Spegnere e scollegare l'apparecchio, lasciarlo raffreddare. Utilizzare un panno morbido non lanuginoso o un tovagliolo di carta per rimuovere la polvere. Per le macchie, inumidire leggermente il panno con un detergente per vetri domestico di buona qualità. Non utilizzare mai prodotti abrasivi e non spruzzare liquidi direttamente sull'apparecchio. Asciugare accuratamente con un panno asciutto.

Il caminetto Kaprun può essere utilizzato come riscaldamento principale?

No, il manuale specifica che l'apparecchio non è adatto come fonte principale di riscaldamento. Si tratta di un riscaldamento supplementare per creare un'atmosfera. Per un riscaldamento principale, utilizzare un apparecchio adatto.

MANUALE UTENTE Kaprun Klarstein

Nota: il disposativo non è idoneo ad essere utilizzato come fonte di riscaldamento primaria.

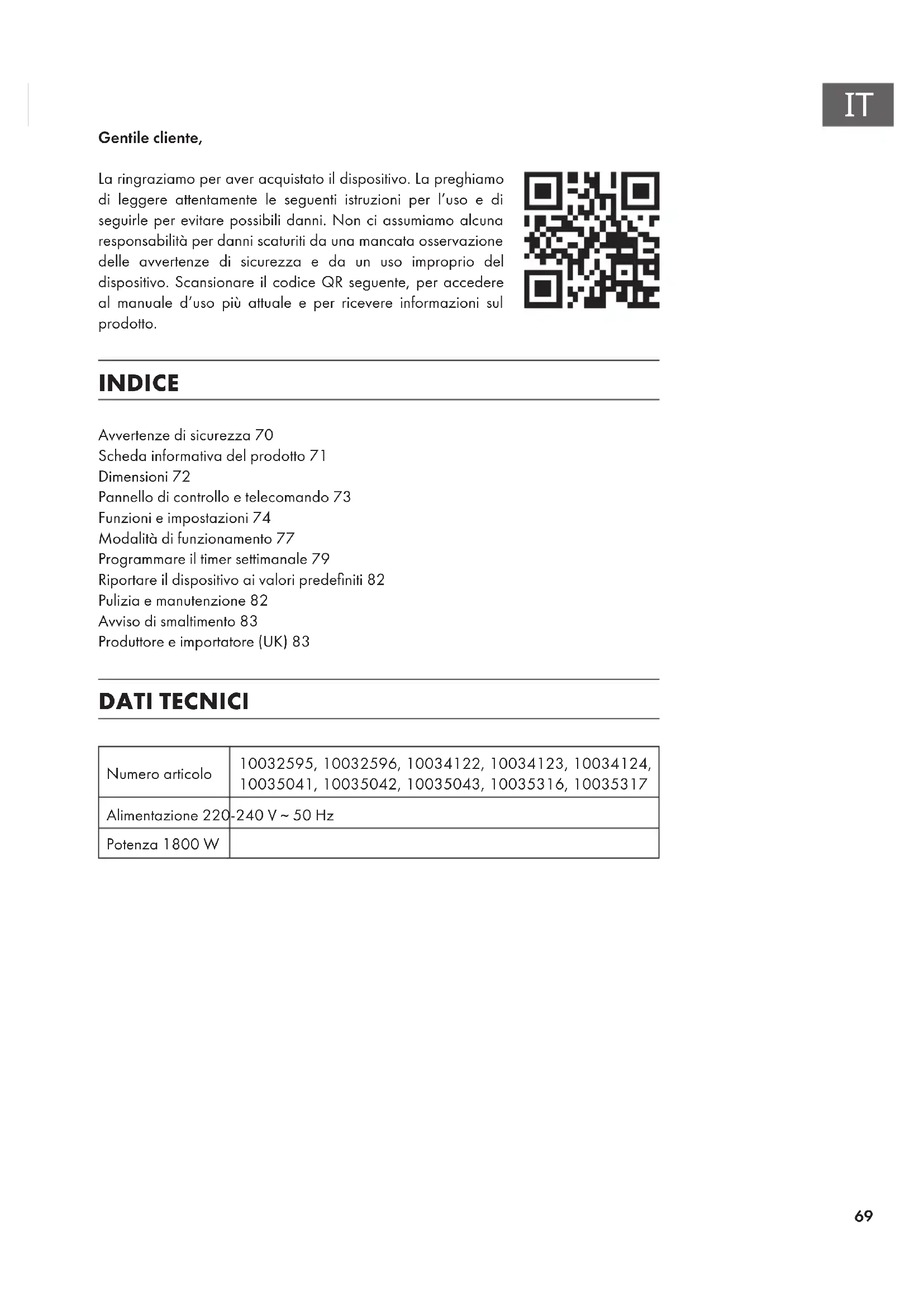

La ringraziamo per aver acquistato il dispositorio. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per anni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositorio. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 70

Scheda informativa del prodotto 71

Dimensioni 72

Pannello di controlo e telecomando 73

Funzioni e impostazioni 74

Modalità di funzionamento 77

Programmare il timer settimanale 79

Riortare il dispositivo ai valori predefiniti 82

Pulizia e manutenzione 82

Avviso di smaltimento 83

• Prima dell'utilizzo controllare la tensione sulla targhetta del dispositivo e collegarlo solamente a prese elettriche con tensione corrispondente.
• Se il cavo di rete è danneggiato, farlo sostituire da tecnici specializzati.
  Non posizionare il camino direttamente sotto a una presa di corrente.
• Mantenere un metro di distance da materiali infi ammabili come mobili, tendo o similari.
  Non lasciare il dispositivo privo di controllo quando è in funzione.
• Non lasciare il dispositorio privo di controllo nelle spina è collegata alla presa elettrica.
• Utilizzare il disposativo fuori alla portata dei bambini. I bambini possono utilizzato il disposativo solo con il dovuto controllo.
• Il disposativo non è per uso commerciale, ma per quello casalingo o in ambienti simili.
• Non utilizzato il dispositorio se presenta malfunzionamenti o se è stato danneggiato in quale modo.
• Eventuali riparazioni devono essere realizzate da tecnici specializzati.
• Riparazioni fallaci o realizzate personalmente comportano rischi di lezione.
  Non far passare il cavo di alimentazione molto a tappeti o passatoie.
  Assicurarsi che il cavo non passi su superfici bollenti o bordi taglienti.
  Non coprire il camino per evitare surriscaldamenti.
• Non utilizzare il disposativo con timer esterni, con una presa di corrente con controllo a distance o con un'alto disposativo che accende e spegne il camino automaticamente.
  Non immershere il dispositivo in acqua o altri liquidi.
  Nonutilizzare il dispositivo nelle vicinanze di vasche,docce o piscine.
  Nonutilizzareildispositivoall'aperto.
  Nonutilizzareildispositivoconle manibagnate.
  Nonutilizzareildispositivosopraasuperfi ci bollenteo nellelorovicinanze.
  Nonutilizzare il dispositivo con cavo di alimentazione danneggiato.
• Prima della pulizia, staccare la spina alla presa elettrica e far raffreddare completeness il dispositorico.
  Nonutilizzare prodotti abrasivi per la pulizia.
• Utilizzare esclusivamente accessori espessamente autorizzati dal produtto.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fi siche, mentali o sensoriali, solo se sono state informate da una persona responsabile del loro controllo riguardo alle modalità d'uso e alle procedure di sicurezza.
• Assicurarsi che i bambini non giochino con il disposativo.

ATTENZIONE

Pericolo di uszione! Alcuni componenti sono diventare estremamente caldi. Assicurarsi che nessuno si usioni.

SCHEDA INFORMATIVA DEL PRODOTTO

Identificazione del modello (i)	0032595, 10032596, 10034122, 10034123, 10034124, 10035041, 10035042, 10035043
	10035316, 10035317
Indicazione Simbolo Valore Unità Indicazione Unità
Potenza termica Solo per gli apparetti per il riscaldamento			d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale P	nom	1,8	kW Controllo manuale del carico termico con termostato integrato		N.D.
Potenza termica minima (valore indicativo)	Pmin	0	kW Controllo manuale del carico termico con ris contro della temperature ambiente e/o esterna		N.D.
Potenza termica massima continua	Pmax,c	1,8	kW Controllo elettronico del carico termico con ris contro della temperature ambiente e/o esterna		N.D.
Consumo di elettricità assistiliaria				Potenza termica con supporto del ventilatore N.D.
Per la potenza termica nominale (Motore del ventilatore)	elmax	0 kW		Tipodi potenza termica / controlo della temperature ambiente
Per la potenza termica minima (Motore del ventilatore)	elmin	0	kW Potenza termica di un solo livello, alla controlo della temperature ambiente		no
In modalità di attesa el	Sb	0	W	Due o più livelli impostabili manually, alla controlo della temperature ambiente
				Con controlling della temperature ambiente tramite termostato meccanico	no
				Con controlling elettronico della temperature ambiente	no
				Controllo elettronico della temperature ambiente e timer giornaliero	no
				Controllo elettronico della temperature ambiente e timer settimanale	si
				Altre opzioni di controllo
				Controllo della temperature ambiente con rilevamento di presenza	no
				Controllo della temperature ambiente con rilevamento di finestre aperte	si
				Con opzione telecomando	no
				Con controlledi di avvio adattabile	no
				Con limitazione del tempo di funzionamento	si
				Con sensore lampada nero	no
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germania

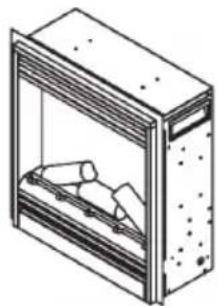

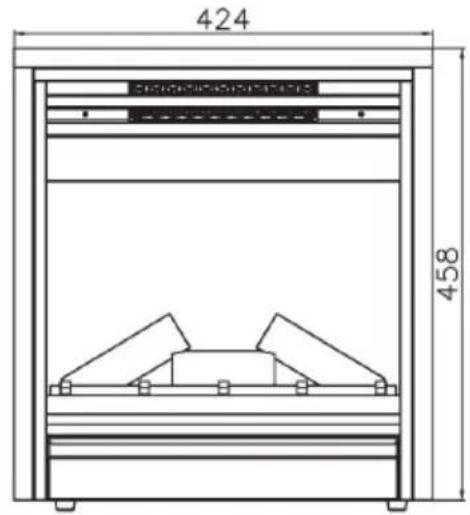

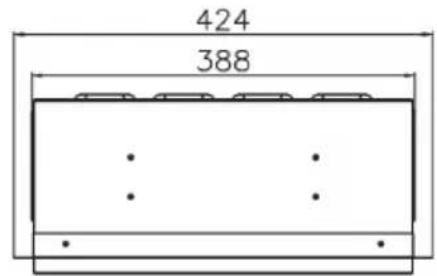

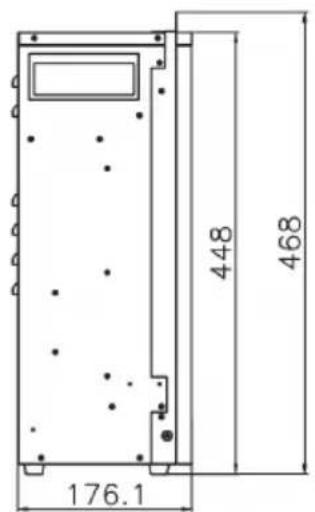

DIMENSIONI

PANNELLO DI CONTROLLO E TELECOMANDO

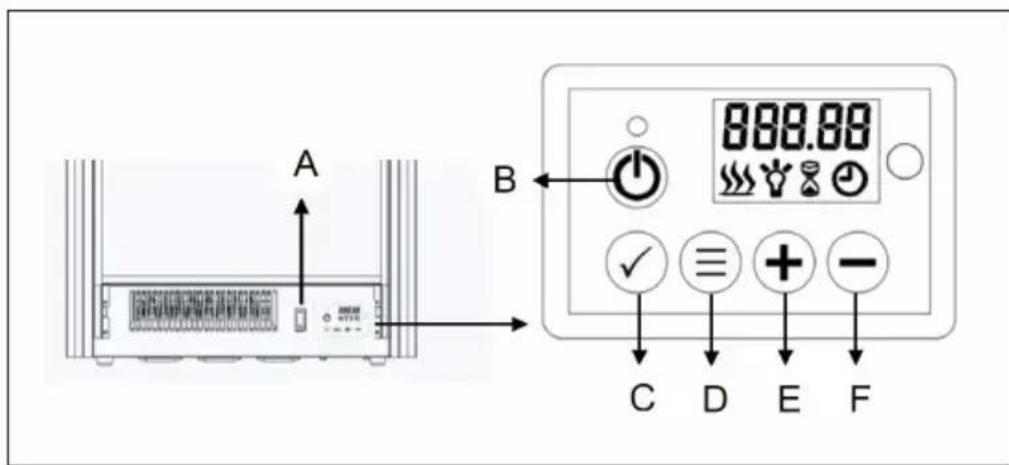

Pannello di controllo

(A) Interruttore principale
(B) Tasto on/off
(C) Blocco tasti/ conferma immissione
(D) MENU
(E) Aumenta valore
(F) Diminuisci valore

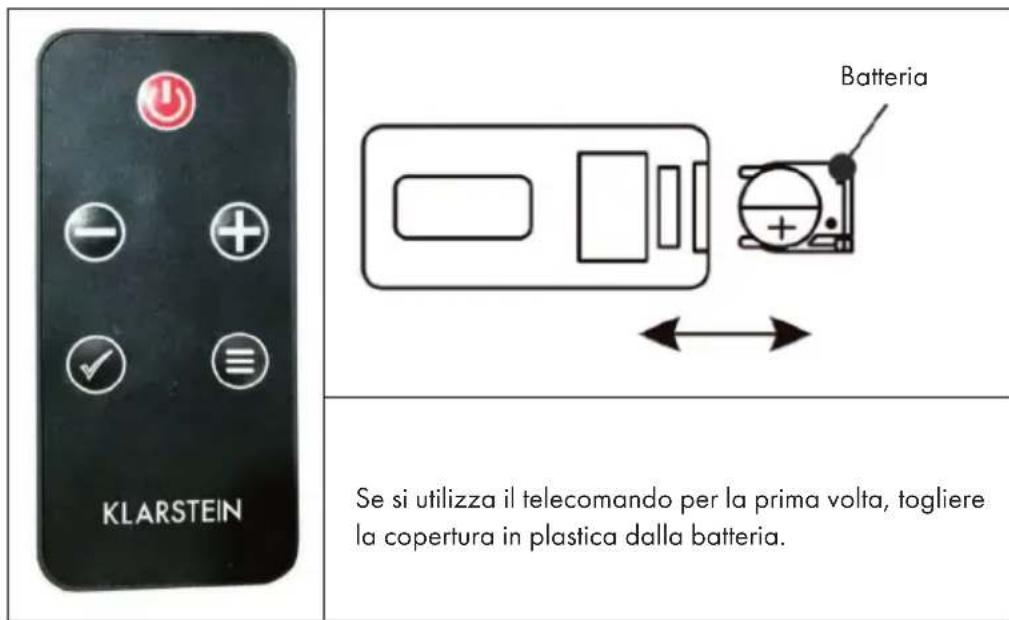

Telecomando

Note: il camino è dotato di telecomando. Perutilizzare il dispositivo con il telecomando, l'interruttore principale (A) delve trovarsi su ON. Tutti i tasti sul telecomando hanno le medesime funzioni di quelli sul pannello di controllo.

FUNZIONI E IMPOSTAZIONI

Interruttore principale (A)

Apriere la copertura in basso sul dispositivo e premere il tasto A verso il basso in posizione ON.

Tasto on/off (B)

Premere il tasting on/off per attivare l'effetto fiamma. Sul display compare la seguente indicazione:

• Viene molto il symbolo di riscaldamento e il dispositivo comincia a riscaldare, se la temperatura ambiente si trovava tutto all'impostazione standard (10^) . Se la temperatura è superiore a 10^ , il symbolo non compare e il dispositivo non riscalda.
• Il simbolo dell'orologio lampeggia e indica che non è stato impostato alcun timer.Seguire i passaggi descritti nel capitolo "Modalità di funzionamento" al punto "Modalità timer" per impostare il timer.

Quando si accende il dispositivo vengono emessi due brevi segnali acustici, che diventano più acuti, quando lo si spegne i due segnali acustici divertano più profondi. All'accensione vengono indicati livello di riscaldamento, temperatura da raggiungere e symbolo dell'orologio. L'indicazione scompare dopo 60 secondi se non vengono premuti tasti. Premere un tasting a piacere per far ricomparire l'indicazione.

Blocco tasti (C)

Tenere premuto il tasto OK per più di 6 secondi per bloccare o sbloccare i tasti. Non appena i tasti sono bloccati [LOC] lampeggia per 6 secondi sul display e scompare. Premere un tasto a piacere e [LOC] lampeggia di nuovo. Premere OK per 6 secondi per sbloccare i tasti.

Note: il tasto on/off (B) non è mai bloccato.

Accendere e spegnere il riscaldamento/Avvio rapido

H 10 ###

Premere (+) o (-) per attivare direttamente l'impostazione del calore (anche se è impostato un programma settimanale). • Premere (+) o (-) per vedere sullo schermo la temperature attuale. • Premere (+) o (-) per impostare la temperature desiderata. Premere il tasting OK per confermare le impostazioni. Se la temperature impostata è superiore a quella misurata dal dispositivo, viene attivato il riscaldamento. In caso la temperature impostata sia più bassa di quella ambiente, il riscaldamento non viene attivato.

Nota: la temperatura può essere impostata da 10^ a 30^ . Selezionale OFF per spegnere il riscaldamento.

Impostare la potenza riscaldante elevata

H H	Premere il tasto D (MENU) sul pannello di controllo, il display* mostra H e il symbolo del riscaldamento lampeggiante.
H 10 H	Premere il tasto OK per impostare la temperature. La temperature predefinita è di 10 °C (50 °F). Sul display compare l'indicazione a sinistra.

Premere (+) o (-) per impostare la temperatura desiderata. Se la temperatura impostata è superiore a quella misurata dal disposito, viene attivato il riscaldamento. In caso la temperatura impostata sia più bassa di quella ambiente, il riscaldamento non viene attivato.

Impostare la potenza riscaldante ridotta

L S S	Premere due volte il tasting MENU, il display在哪 L e il symbolo del riscaldamento lampeggiante.
L 10 S S	Premere il tasting OK per impostare la temperature. La temperature predefinita è di 10 °C (50 °F). Sul display compare l'indicazione a sinistra.

Premere (+) o (-) per impostare la temperature desiderata. Se la temperature impostata è superiore a quella misurata dal dispositivo, viene attivato il riscaldamento. In caso la temperature impostata sia più bassa di quella ambiente, il riscaldamento non viene attivato.

Cambiare tra Celsius e Fahrenheit

La temperatura predefinita è in Celsius. Premere il tasto D (MENU) per 3 secondi e premere poi (+) o (-) per passare da Celsius a Fahrenheit.

Impostare la luminosità

La regolazione della luminosità serve a selezionare l'intensità della fiamma desiderata.

bri	Premere più volte il tasting MENU per raggiungere l'impostazione della luminosità. Il display alla [bri] e il symbolo della lampadina lampeggiante.
5	Premere il tasting OK per iniziare a impostare la luminosità. Premere poi (+) o (-) per selezionare il livello di luminosità desiderato.

Impostare la durata

Hour	Premere più volte il tastingo MENU per raggiungere l'impostazione del timer. Il display migliorare [Hour] e il symbolo del timer lampeggiante.
80	Premere il tastingo OK per iniziare a impostare il timer. Premere poi (+) o (-) per selezionare la durata tra 0 e 9 ore. Sul display viene molto lo tempo impostato.

Impostare il dimmer (solo per alcuni modelli)

doli	Premere più volte il tastingo MENU per raggiungere l'impostazione del dimmer. Il display在哪 [doli].
di	Premere il tastingo OK per iniziare a impostare il dimmer. Premere poi (+) o (-) per selezionare il livello di dimmeraggio desiderato (D1/D2/D3/D4/OFF). Il livello D1 è il più intense, nelle OFF indica che il dimmer è spento.

Nota: quello dispositivo non è dotato di funzione dimmer, sebbene possa essere selezionata sul display.

Se non vengono effettuate regolazioni per 15 secondi, il display torna in modalità standby.

MODALITA DI FUNZIONAMENTO

Selezionare modalita

ANode

Premere più volte MENU per raggiungere le modalità di funzionamento. Il display在哪 [ModE]. Premere OK per aprirle impostazioni di modalità e utilizzato (+) o (-) per selezionare la modalità desiderata.

Modalità finestra aperta

OPEN	Premere più volte MENU per raggiungere le modalità di funzionamento. Il display在哪 [ModE]. Premere OK per aprire le impostazioni di modalità e utilizzato (+) o (-) per selezione la modalità finestra aperta. Il display在哪 [OPEN].

Premere OK per confermare eutilizzare i tasti (+) o(-) per selezionare ON (acceso) o OFF(spento).

ON

OFF

Dopo aver attivato il riconoscimento Finestra Aperta, il dispositivo spegne automaticamente il riscaldamento senota che la temperatura ambiente è scesa di essere 4^ in 10 minuti. Il riscaldamento si spegne per 20 minuti.

Per riattivare il riscaldamento, impostare nuovamente la temperatura desiderata e premere OK per confermare. Dopo aver reimpostato la temperatura, il riconoscimento della finestra aperta viene impostato su OFF.

Impostare il timer per un giorno definito

7 INANIE #	Premere più volte MENU per raggiungere le modalità di funzionamento. Il display migliorare [ModE]. Premere OK per aprire l'impostazione del timer e utilizzato (+) o (-) per selezione la modalità timer. Il display在哪 [TIME].
d 1 #	Premere più volte MENU per aprire l'impostazione del timer e utilizzato (+) o (-) per selezione il giorno per cui si desidera impostare il timer. D1 = lunedi, D2 = martedi, D3 = mercoledi, D4 = giovedi, D5 = venerdi, D6 = sabato, D7 = domenica.
10.00 #	Premere OK e utilizzato (+) o (-) per impostare l'ora.
10.30 #	Premere OK e utilizzato (+) o (-) per impostare i minuti. Premere OK per salvare l'impostazione.

Note: è possibile lasciare in anni momento l'impostazione del timer premendo MENU. In caso di un blackout, il symbolo del timer (orologio) lampeggia continuamente e segnala che non è stato impostato alcun timer. In tal caso è necessario impostare il timer nuovamente.

PROGRAMMARE IL TIMER SETTIMANALE

Nota: prima di poter programmare il timer settimanale è necessario impostare l'ora corrente.

Sono disponibili tre programmi predefiniti. Ogni programma contiene uno o più periodi di tempo in cui il camino riscalda. Al di fuori di questi periodi il camino non riscalda. Il periodo di un programma può sovrapporsi al periodo di un'alto programma.

Programmi predefiniti

P1 (programma 1)

Il dispositorio si riscalda dal lunedi al venerdi dalle 05:15 per 4 ore con un'elevata potenza termica.

P2 (programma 2)

L'apparecchio riscalda il sabato e la domenica dalle ore 6:20 per 4 ore con una bassa potenza calorifica.

P3 (programma 3)

L'unità riscalda dal lunedi al venerdi DALLE ore 17:45 per 4 ore con elevata capacità di riscaldamento.

P4 (programma 4)

L'apparecchio riscalda il sabato e la domenica dalle 16.30 per 4 ore con bassa potenza termica.

Selezionare i programmi predefiniti

Pro6 @

Premere più volte MENU per raggiungere le modalità di funzionamento [ModE]. Premere OK per aprirer l'impostazione delle modalità e utilizzare (+) o (-) per selezionare la modalità programmà. Il display migliorare [ProG].

Premere OK per confermare e utilizzare il pulsante (+) o (-) per selezionare ON o OFF. Premere di nuovo OK per confermare. è possibile uscire dall'impostazione del timer in qualsiassi dato premendo MENU.

ON

OFF

Impostazione manuale del timer settimanale

ANNA @

Premere il tasting MENU più volte per accederere alla modalità di funzionamento [ModE]. Premere OK per aprir l'impostazione della modalità e utilizzato il pulsante (+) o (-) per selezionare la modalità Manuale. Sul display appeare [MANU]. Premere OK per confermare.

• Premere[+] o[-] per selezionare il primo giorno di programmazione. Premere OK per confermare.
• Premere[+] o[-]. per selezionare l'ultimo giorno di programmazione. Premere OK per confermare.

Esempio di timer settimanale impostato manualmente

d.l.d7	Nell'esempio a sinistra, lunedi (d1) è il primo giorno per la programmazione e domenica (d7) è l'ultimo giorno per la programmazione.
HSS	Premere (+) o (-) per selezionare il livello di riscaldamento: H= potenza elevata L= potenza ridotta Premere OK per confermare.
LSS
H 10	Premere (+) o (-) per impostare la temperatura desiderata con cui il camino deve riscaldare. Premere OK per confermare.
10.00	Premere (+) o (-) per selezionare l'ora in cui il riscaldamento deve accendersi. Premere OK per confermare.
10:30	Premere (+) o (-) per selezionare i minuti in cui il riscaldamento deve accendersi. Ad agli pressione del tasto il tempo viene增值ato di 5 minuti. Premere OK per confermare.
0:30	Premere (+) o (-) per selezionare la durata del riscaldamento. Ad agli pressione del tasto il tempo viene增值ato di 30 minuti. Premere OK per confermare.
CON	Ora l'impostazione del primo periodo di riscaldamento del programma è conclusa. Sul display compare [CON] (confermata).
	Nota: il programma non può proseguire il funzionamento nel giorno successivo. La durata massima non può essere和其他o while the mezzanotte. Ciò significata: se il tempo di avvio sono le 20:30 e la durata è di 4 ore, il programma finisce dopo 3 ore e mezza, dato che poi è mezzanotte.
	Per impostare un secondo periodo di riscaldamento premere OK. Una volta impostato il secondo periodo di riscaldamento, premere OK e il display ritorna alla selezione del giorno per il secondo periodo di riscaldamento.
FINSH	Per chiudere l'impostazione, premere (+) o (-) sono a quando sul display compare [FINSH]. Premereandlesque OK per chiudere la programmazione.

Note: per un giorno possono essere utilizzati diversi periodi di riscaldamento. Allo stesso modo un periodo di riscaldamento cui essere utilizzato per diversi giorni.

Nota: per salvare le impostazioni è necessario premere sempre OK. Possono essere impostati fino a 8 periodi di riscaldamento.

Dopo aver concluso l'impostazione manuale del timer settimanale, il programma selezionato sovrascrive i valori predefiniti.

RIPORTARE IL DISPOSITIVO AI VALORI PREDEFINITI

Scollegare il disposativo dalla rete elettrica per almeno 5 secondi e ricollegarlo per reimpostare i valori predefiniti.

PULIZIA E MANUTENZIONE

Note: non aprire il dispositorio. Eventuali riparazioni devono essere eseguite esclusivamente da personale specializzato. Spagnere sempre il dispositorio prima di effettuare pulizia e manutenzione.

Pulizia del vetro

Con il passare del tempo il vetro più sporcarsi o impolverarsi. Per rimuovere la polvere basta strofinare con un panno in tessuto pulito e alla peluzzi o uno di carta. Per eliminare impronte digitali o altre tracce, utilizzare un panno in tessuto morbido, umido e alla peluzzi con un detergente per la casa di qualità. Dopo la pulizia, il vetro deve essere asciugato con un panno di tessuto o di carta.

Nota: non utilizzato prodotti abrasivi sul vetro. Non spruzziare liquidi direttamente sulla superficie del dispositivo!

Stoccaggio

Quando non viene utilizzato, scollegare il dispositivo nella presa elettrica e conservarlo in un luogo asciutto e essere polvere.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello significolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il ricerico e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da consequences negative.

Importatore per la Gran Bretagna:
