MANUALE UTENTE KaraBig Kids Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 54

Dati tecnici 55

Volume di consegna 55

Panoramica e tasti funzione 56

Indicazioni del display 58

Messa in funzione e connessioni 59

Utilizzo generico 61

CD/USB 61

Funzioni karaoke 62

Registrare 62

Funzioni BT 62

Correzione degli errori 63

Smaltimento 64

Dichiarazione di conformità 64

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il dispositivo o se ci sono temporali, staccare la spina dalla presa elettrica e scollegare il dispositivo dall'antenna. In questo modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunghe o prese elettriche integrate, altrimenti possono risultare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inserire oggetti di alcun tipo nelle aperture del dispositivo, dato che potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il conseguente rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizzare autonomamente opere di manutenzione sul dispositivo, dato che l'apertura o la rimozione della copertura possono esporvi a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizzate da personale di assistenza qualificato.
• Danni che richiedono l'intervento del servizio di assistenza - Staccare la spina dalla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente ridotte.

- Pezzi di ricambio - Se sono necessari pezzi di ricambio, assicurarsi che l'azienda tecnica responsabile della sostituzione utilizzi solo pezzi di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.

- Calore - Non posizionare il dispositivo vicino a fonti di calore, come termosifoni, batterie di riscaldamento, forni e altri prodotti (inclusi amplificatori).

Nota: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsabile della loro supervisione e comprendono i rischi associati.

DATI TECNICI

Numero articolo 10030796
Alimentazione Alimentatore per presa elettrica domestica (230 V @50 Hz)
Uscita audio 40 W RMS
Lettore CD CD/CD+G
Risposta in frequenza 100 Hz - 20 kHz, SNR 50 dB
Microfono Dinamico, -73 dB 600 Ohm,connessione: ∅ 6,3 mm
Frequenza BT 2402-2480 MHz
Potenza di trasmissione BT (max.) 10 dBm

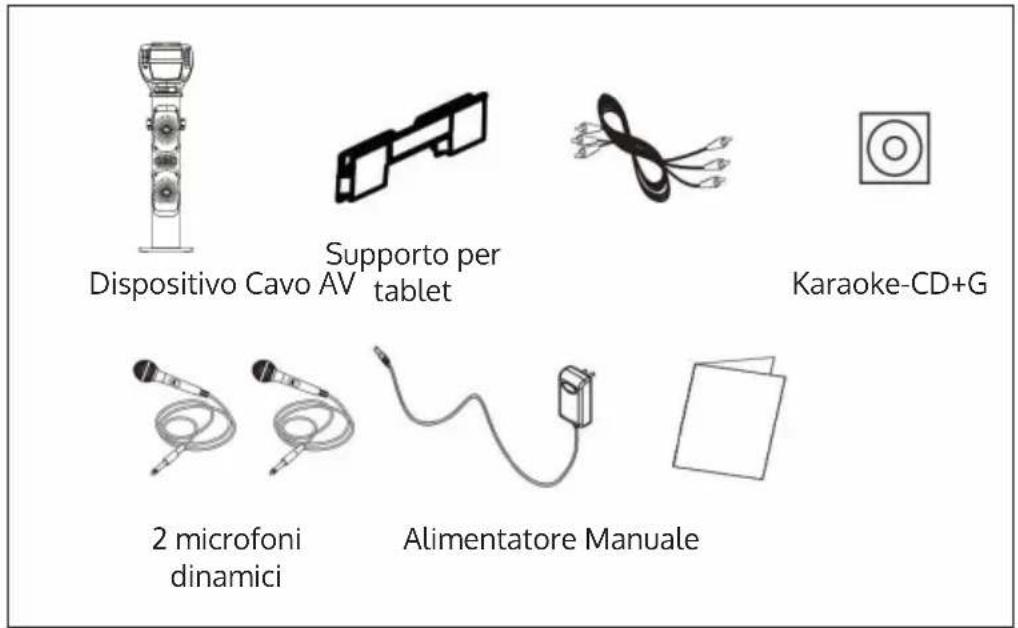

VOLUME DI CONSEGNA

Dispositivo Cavo AV Supporto per tablet Karaoke-CD+G 2 microfoni dinamici Alimentatore Manuale

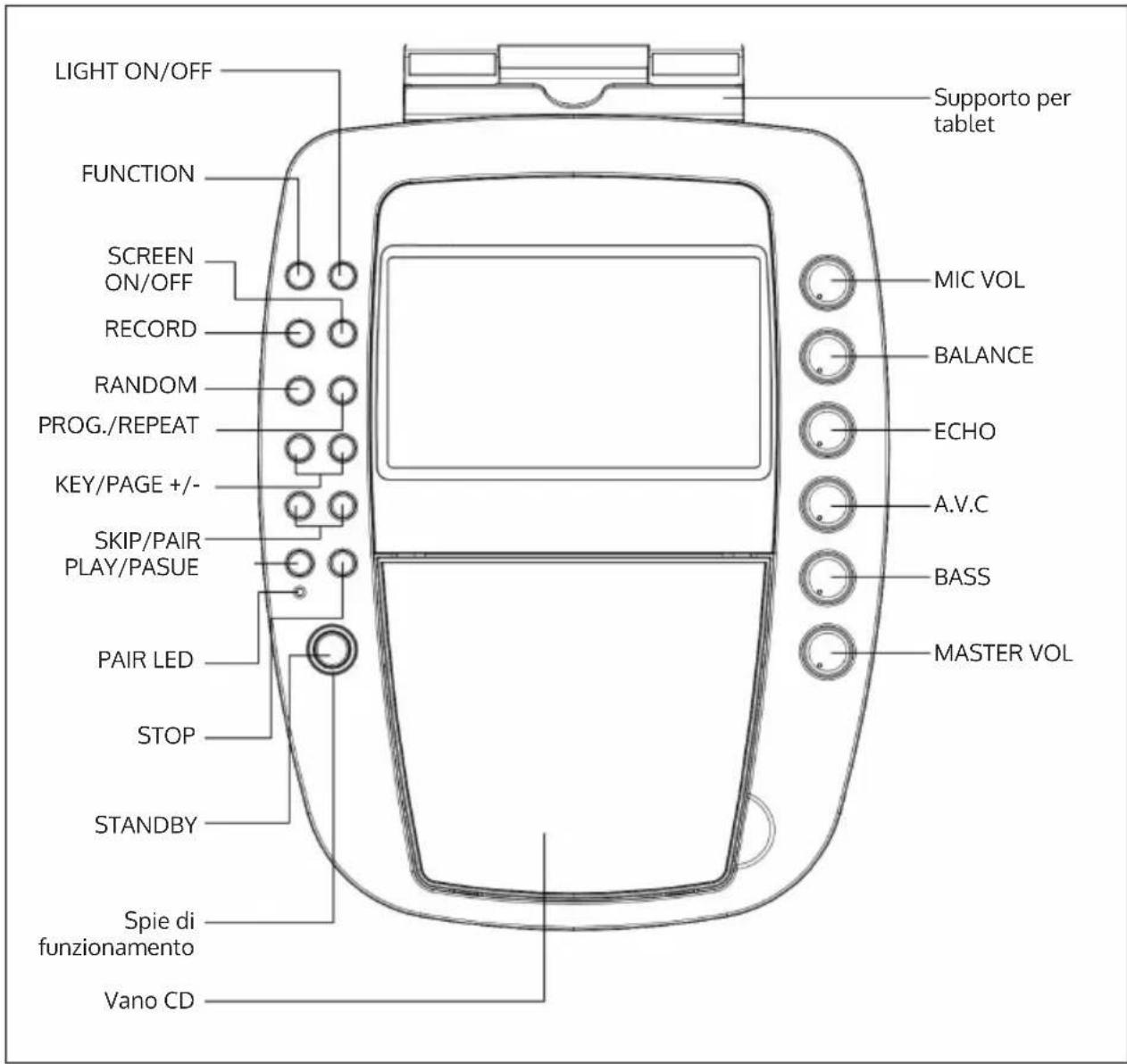

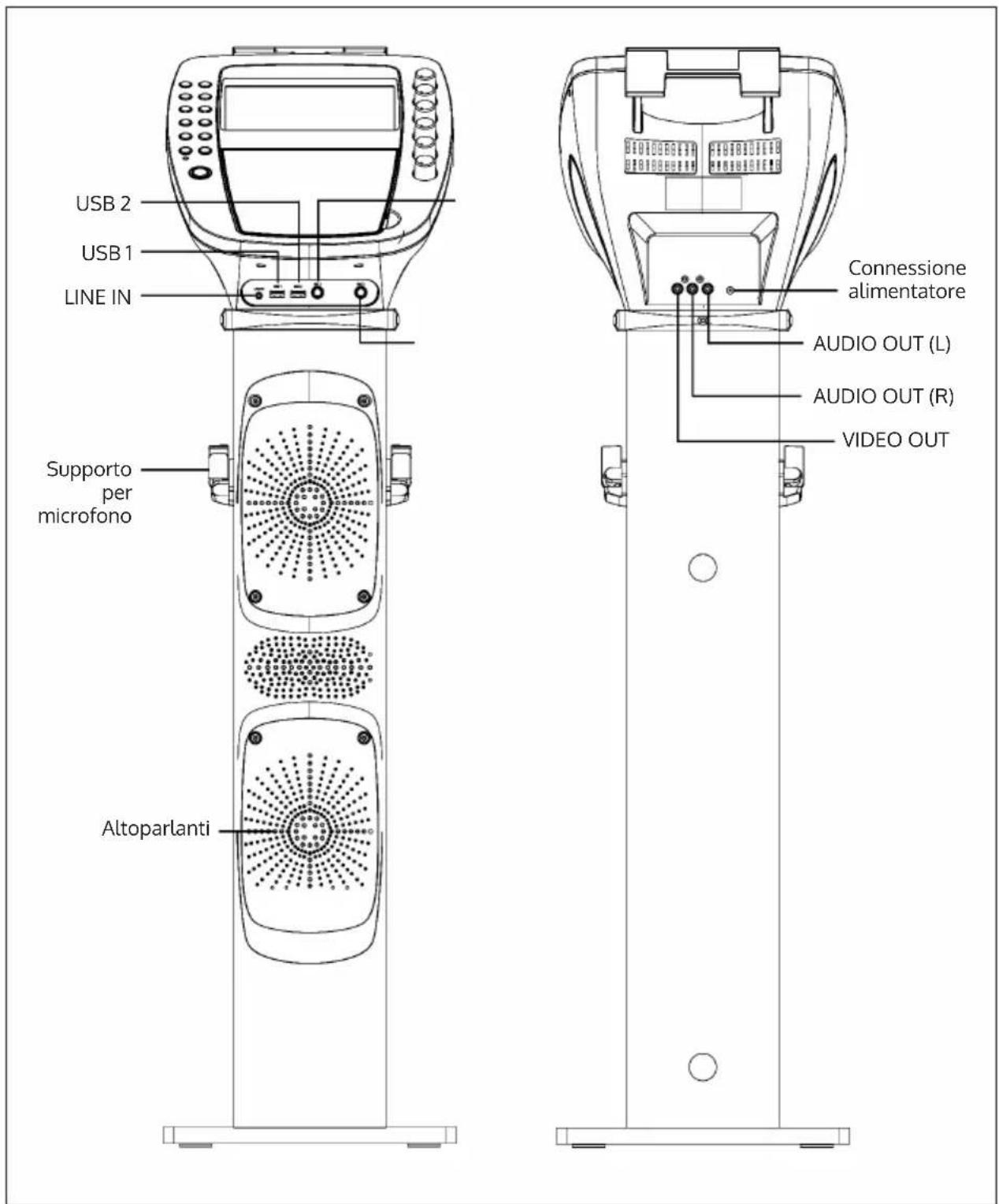

PANORAMICA E TASTI FUNZIONE

LIGHT ON/OFF FUNCTION SCREEN ON/OFF RECORD RANDOM PROG./REPEAT KEY/PAGE +/- SKIP/PAIR PLAY/PASUE PAIR LED STOP STANDBY Spie di funzionamento Vano CD Supporto per tablet MIC VOL BALANCE ECHO A.V.C BASS MASTER VOL

USB 2 USB 1 LINE IN Supporto per microfono Altoparlanti Connessione alimentatore AUDIO OUT (L) AUDIO OUT (R) VIDEO OUT

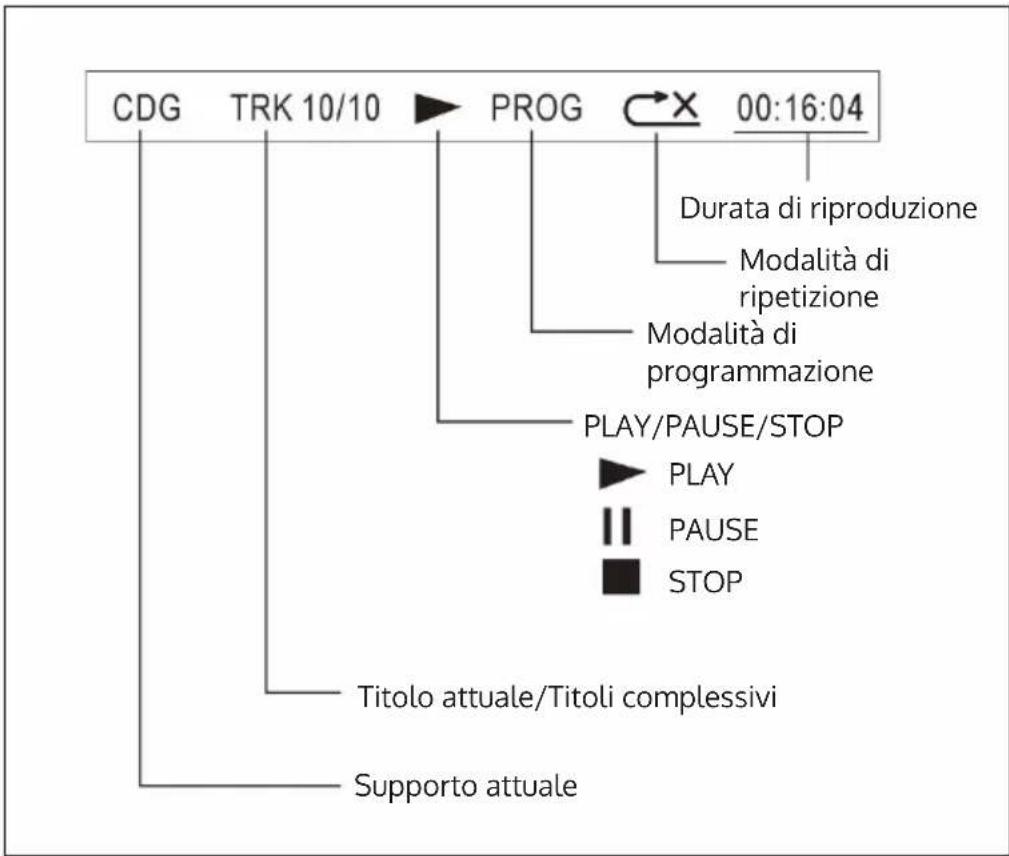

INDICAZIONI DEL DISPLAY

CDG TRK 10/10 PROG 00:16:04 Durata di riproduzione Modalità di ripetizione Modalità di programmazione PLAY/PAUSE/STOP PLAY PAUSE STOP Titolo attuale/Titoli complessivi Supporto attuale

MESSA IN FUNZIONE E CONNESSIONI

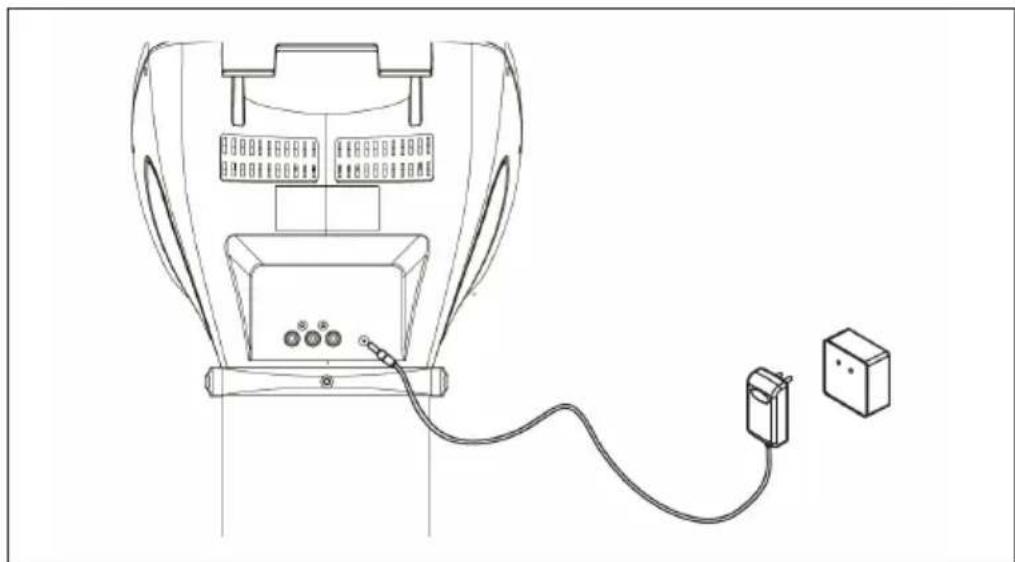

Connessione alla rete elettrica

Collegare il dispositivo a una presa elettrica domestica con l'alimentatore incluso in consegna.

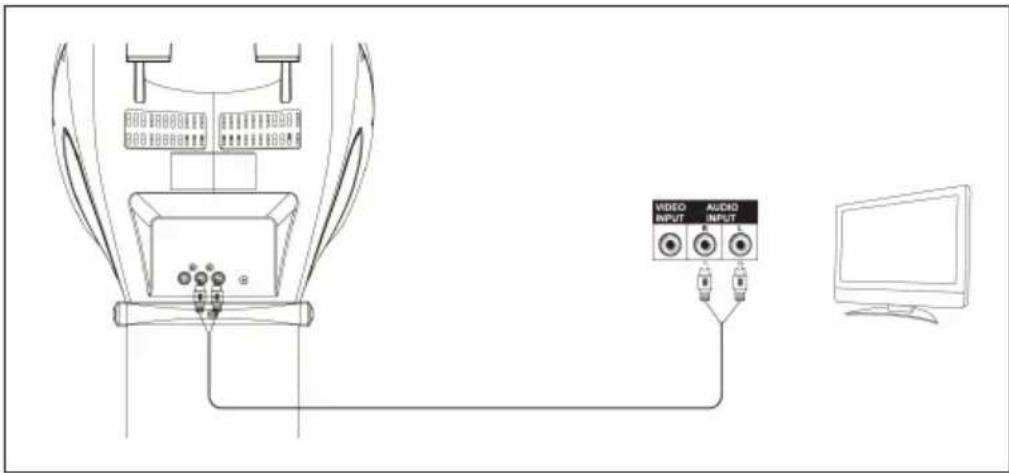

Utilizzare il cavo video incluso in consegna (giallo) per collegare l'uscita video (Video Out) dell'impianto per karaoke con l'ingresso video (Video In) del vostro televisore/proiettore/ecc. Nella maggior parte dei casi è necessario selezionare la fonte di ingresso corretta su televisore/proiettore. Mentre alcuni dispositivi hanno menu appositi, in altri casi i canali di ingresso possono essere dietro o davanti ai regolari canali di ricezione o su "0". A tal fine, consultare il manuale/i file di supporto del vostro televisore.

LINE OUT: utilizzare il cavo RCA incluso in consegna (rosso-bianco) per collegare l'uscita audio (Audio Out) del vostro impianto per karaoke con l'ingresso audio dell'impianto stereo, del televisore, ecc.

VIDEO INPUT AUDIO INPUT

LINE IN: collegare la fonte audio esterna con la connessione Line-In dell'impianto per karaoke. Assicurarsi che il supporto esterno riproduca audio. Impostare il volume di uscita (Master Volume) dall'impianto per karaoke.	MIKROFONE: collegare i microfoni alle connessioni MIC 1 e MIC 2 sul lato anteriore. Accendere i microfoni. I segnali dei microfoni vengono mixati con la riproduzione musicale di CD/CD+G. Per evitare cicli di feedback, non rivolgere le capsule dei microfoni in direzione delle casse e non tenere coperte le capsule con le mani.

UTILIZZO GENERICO

• POWER: accendere e spegnere KaraBig con POWER.
• MASTER VOLUME: impostare da qui il volume.
• SELECTING THE AUDIO SOURCE: premere FUNCTION per selezionare CDG, USB o BT.
• LIGHT EFFECT: accendere o spegnere da qui l'effetto luminoso integrato.

CD/USB

Aprire il vano e inserire un CD (con il lato stampato verso il basso). Chiudere il vano. Oppure: collegare una chiavetta USB con file MP3 alla porta USB.

Dopo un breve momento in cui il dispositivo legge il supporto inserito, compare sul display un avviso corrispondente. Utilizzare i tasti PLAY/PAUSE, NEXT/PREVIOUS e PAGE+/- (quest'ultimo in modalità Stop) per gestire la riproduzione.

Funzione di ripetizione

Durante la riproduzione, premere più volte PROGRAM/REPEAT per selezionare la modalità di riproduzione REPEAT 1 (ripetere il titolo attuale) - REP FOLDER (per CD MP3/USB: ripetere la cartella attuale) - REP ALL (ripetere tutto) - o NO REP (funzione di riproduzione disattivata).

Programmare una playlist

Fermare la riproduzione. In modalità Stop, possono essere programmate palylist con un massimo di 20 titoli:

• Premere PROGRAM/REPEAT. Sul display compare "PROG SET 01:00".
• Utilizzare i tasti VOR/ZURÜCK per scegliere il titolo desiderato. Premere PROGRAM per aggiungere alla playlist il titolo selezionato.
• Ripetere questo procedimento per programmare fino a 20 titoli.
• Premere PLAY/PAUSE per avviare la riproduzione.
• Premere due volte STOP per arrestare la riproduzione e cancellare la playlist.

FUNZIONI KARAOKE

• PAGE+/PAGE: saltare 10 titoli o navigare nell'indicazione testuale.
• KEY+/KEY-: regolare la traccia karaoke su CD+G in base al vostro registro vocale (massimo 6 mezzi toni +/-).
• ECHO: per impostare l'effetto eco integrato.
• BALANCE: impostare qui l'effetto balance degli altoparlanti per tracce vocali e musicali (per dischi da karaoke (CD+G)).
• AUTO VOICE CONTROL: impostare qui il valore limite in cui le tracce di canto (registrate) vengono escluse dall'audio e sostituitre dalla vostra performance canora.
• MIC VOLUME: impostare con la manopola MIC VOL la percentuale di volume del microfono rispetto al volume complessivo.
• SCREEN ON/OFF: accendere/spegnere lo schermo TFT.

REGISTRARE

È possibile registrare la vostra performance su una chiavetta USB collegata a USB 1:

• Collegare una chiavetta USB (vuota) a USB 1.
- Premere FUNCTION più volte per selezionare la fonte di registrazione o per il karaoke. È possibile cantare su tracce da USB 2/BT/LINE IN o, ovviamente, da CD e registrare il risultato come file MP3.
- Utilizzare i tasti PLAY/PAUSE, NEXT/PREVIOUS e PAGE+/- (quest'ultimo in modalità Stop) per gestire la riproduzione.
- Premere RECORD per iniziare la registrazione. Premere RECORD di nuovo per terminare la registrazione.

FUNZIONI BT

• Attivare la modalità BT con FUNCTION. Se l'impianto per karaoke non è automaticamente in modalità di accoppiamento, tenere premuto PAIR fino a quando la luce LED blu lampeggia rapidamente.
• Attivare il BT su smartphone/tablet e collegarlo con KARABIG nell'elenco dei dispositivi disponibili rilevati.
• Ora potete trasmettere in streaming i contenuti audio dalla vostra raccolta multimediale e ascoltarli dall'impianto per karaoke.

CORREZIONE DEGLI ERRORI

Problema Possibile causa	Soluzione
Non è possibile accendere il dispositivo.	Controllare se l'alimentatore è ben collegato e se la presa elettrica funziona (fusibili?).
Il televisore non riproduce audio tramite l'impianto per karaoke.	TV-VOL è impostato al minimo?
	TV spento?
	Il cavo RCA è allentato?
	TV: ingresso audio non selezionato?
Il lettore CD non funziona correttamente.	Disco inserito al contrario?
	Disco sporco o danneggiato?
	Disco non compatibile? Posso	no essere letti solo CD audio, CD+G e CD MP3.
	Umidità nel vano CD? Lasciare	asciugare la condensa per 20-30 minuti.
	Spegnere il dispositivo e riaccenderlo dopo un certo tempo.
Il televisore non emette audio.	Controllare se sul televisore è impostato l'ingresso audio corretto e che il cavo RCA sia collegato alle connessioni giuste.
	Il cavo RCA è allentato?
I testi delle canzoni non compaiono sullo schermo del televisore.	Controllare la connessione e se il cavo video è collegato correttamente.
	Assicurarsi di aver selezionato il corretto ingresso video sul televisore.
Nessun segnale microfono.	MIC VOL al minimo?
	Microfono spento?
Nessuna rappresentazione video sul display.	TFT spento?
	Non è stato inserito alcun CD per karaoke (CD+G)?
Nessun audio in modalità BT	Il procedimento di accoppiamento ha avuto successo?
	Dispositivo BT in funzione muta?

SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

DICHIARAZIONE DI CONFORMITÀ

CE UK CA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio KaraBig è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10030796
