MANUALE UTENTE PDX 1409 S2 Trevi

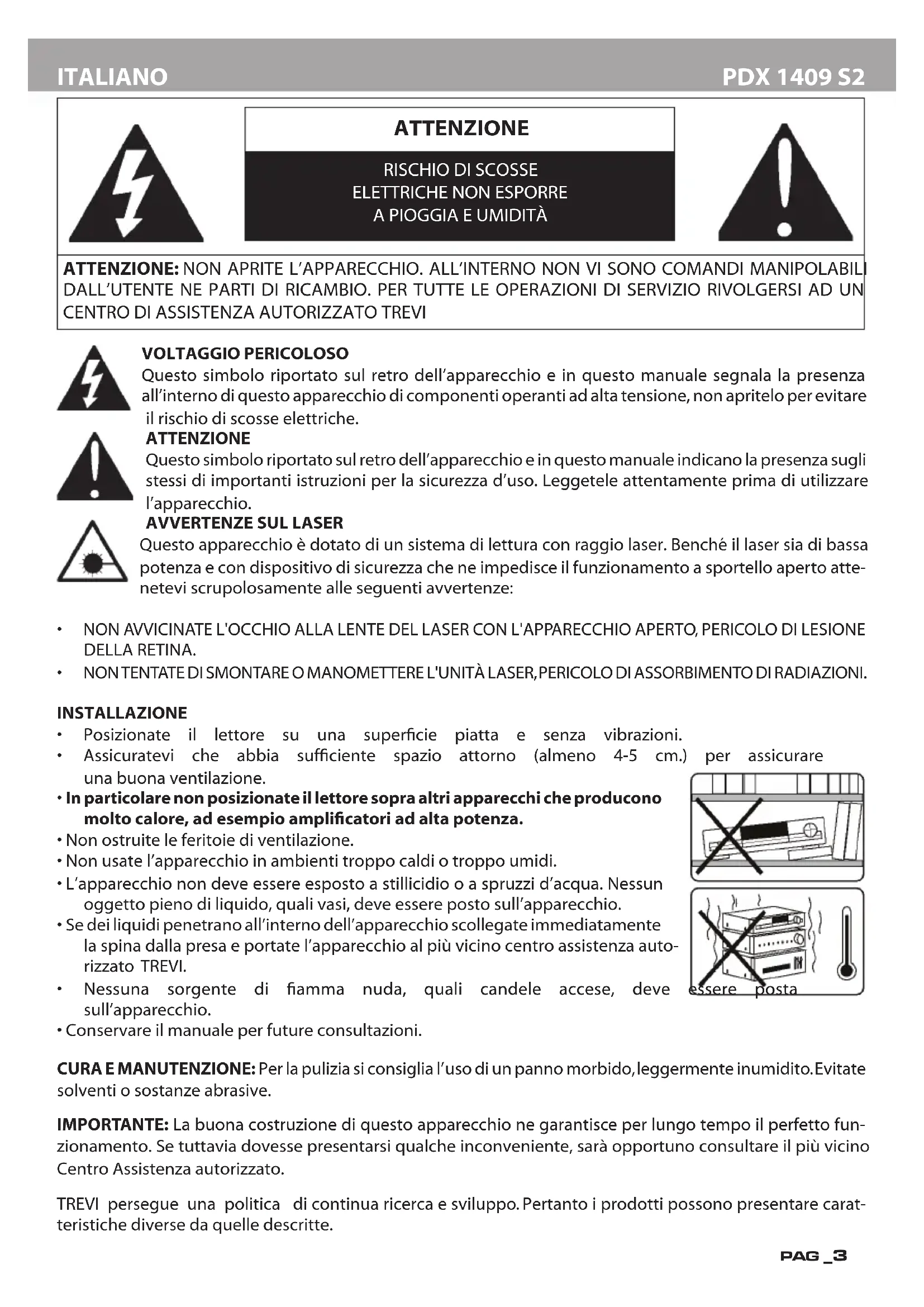

VOLTAGGIO PERICOLOSO Questo simbolo riportato sul retro dell’apparecchio e in questo manuale segnala la presenza all’interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche. ATTENZIONE Questo simbolo riportato sul retro dell’apparecchio e in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d’uso. Leggetele attentamente prima di utilizzare l’apparecchio.

AVVERTENZE SUL LASER

Questo apparecchio è dotato di un sistema di lettura con raggio laser. Benché il laser sia di bassa potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto atte- netevi scrupolosamente alle seguenti avvertenze:

• NON AVVICINATE L'OCCHIO ALLA LENTE DEL LASER CON L'APPARECCHIO APERTO, PERICOLO DI LESIONE DELLA RETINA.

• NON TENTATE DI SMONTARE O MANOMETTERE L'UNITÀ LASER, PERICOLO DI ASSORBIMENTO DI RADIAZIONI. INSTALLAZIONE

• Posizionate il lettore su una supercie piatta e senza vibrazioni.

• Assicuratevi che abbia sufciente spazio attorno (almeno 4-5 cm.) per assicurare una buona ventilazione.

• In particolare non posizionate il lettore sopra altri apparecchi che producono molto calore, ad esempio amplicatori ad alta potenza.

• Non ostruite le feritoie di ventilazione.

• Non usate l’apparecchio in ambienti troppo caldi o troppo umidi.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegate immediatamente la spina dalla presa e portate l’apparecchio al più vicino centro assistenza auto- rizzato TREVI.

• Nessuna sorgente di amma nuda, quali candele accese, deve essere posta sull’apparecchio.

• Conservare il manuale per future consultazioni. CURA E MANUTENZIONE: Per la pulizia si consiglia l’ uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE: La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto fun- zionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare carat- teristiche diverse da quelle descritte. ITALIANOPAG _4 PDX 1409 S2 COMANDI LETTORE DESCRIZIONE COMANDI

1. Tasto MODE, selezione funzione (DVD/AV IN)

2. Tasto USB/CARD, selezione funzione USB/SD

, avanti veloce/ tasto navigazione

, indietro veloce/ tasto navigazione

, salto alla traccia precedente/ tasto navigazione

, salto alla traccia successiva/ tasto navigazione

8. Tastio LCD MENU, regolazione parametri LCD

9. Tasto SETUP,accesso almenù di congurazione

10. Tasto VOL -, diminuzione Volume

11. Tasto VOL+, aumento Volume

12. Tasto MENU, per andare al menu del DVD

13. Tasto R/L, selezione della lingua del DVD

14. Tasto LCD, per attivare o disattivare lo schermo

15. Tasto SUBTITLE,attivazione e selezione

16. Tasto STOP , arresto riproduzione

18. Ingresso Scheda SD

22. Selettore ON/OFF

23. Presa alimentazione 12V

24. Indicatore apparecchio acceso, indicatore

ricarica batteria, ricevitore telecomando

27. Tasto CARD/USB,selezione funzione USB/SD

programmazione delle tracce da riprodurre

30. Tasto TITLE/MENU, ritorno al titolo del DVD

31.Tasto SETUP,accesso al menù di congurazione

32. Tasti navigazione

/II, riproduzione/pausa

37. Tastiera numerica

40. Tasto REPEAT, ripetizione traccia/disco

41. Tasto OSD, attivazione nestra informativa sul

disco riprodotto, come titolo, numero capitolo, numero di traccia e tempo

42. Tasto MODE, selezione ingresso attivo

43. Tasto ENTER, conferma selezione

, arresto riproduzione

45. Tasti VOL+/VOL-, aumento/diminuzione

, passaggio al capitolo/brano precedente

, passaggio al capitolo/brano successivo 48.TastoLCD ON/OFF,attivare/disattivare schermo

49. Tasto SUBTITLE,attivazione sottotitoli

50. Tasto AUDIO, in lettura dvd cambio lingua

51. Tasto RETURN, per tornare ai titoli del DVD

52. Tasto GOTO, per ricercare un determinato

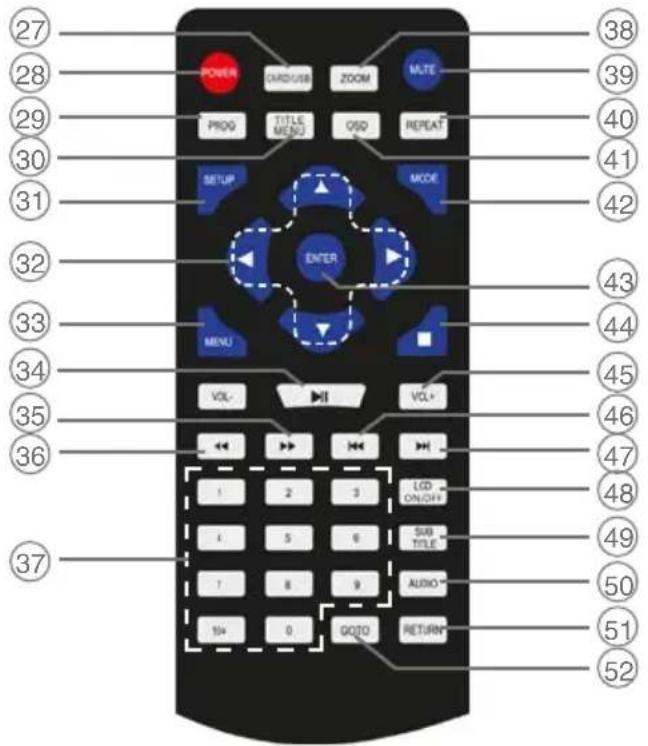

capitolo, titolo o traccia TELECOMANDO

SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

Prima di utilizzare il telecomando inserire le batterie come descritto di seguito:

1. Rimuovere il coperchio del vano batterie come mostrato in gura;

2. Inserire 2 batterie formato “AAA” facendo attenzione alle polarità

indicate e richiudere il coperchio. ITALIANO

Questo DVD portatile utilizza al suo interno una batteria ricaricabile al lithio. Al completamento della carica funzionerà senza essere collegato ad una presa di alimentazione.PAG _6 PDX 1409 S2 L’alimentatore in dotazione funziona con corrente 110-240V ~ 50/60Hz. Ricaricare la batteria solo a lettore spento e in ambienti interni.

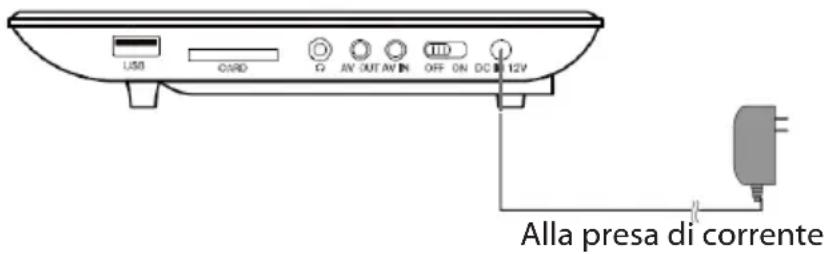

1. Inserire lo spinotto dell’alimentatore nella presa per alimentazione esterna (23) e la spina in una

presa di corrente; NOTA: utilizzare solo l’alimentatore in dotazione, apparati diversi potrebbero avere polarità e/o tensioni diverse.

2. L’indicatore di carica della batteria sul frontale (24) diventerà rosso. Al completamento della carica

l’indicatore si spegnerà. Il tempo di una ricarica completa è di circa 4 ore. A batteria completamente carica l’autonomia del lettore è di circa 3 ore in funzione DVD. AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE - Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C. - Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio. - La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata. - La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente. - Per prolungare la durata della batteria, utilizzarla quando è completamente carica no al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettendo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte. - Evitare di tenere in carica la batteria durante le ore notturne. ITALIANO

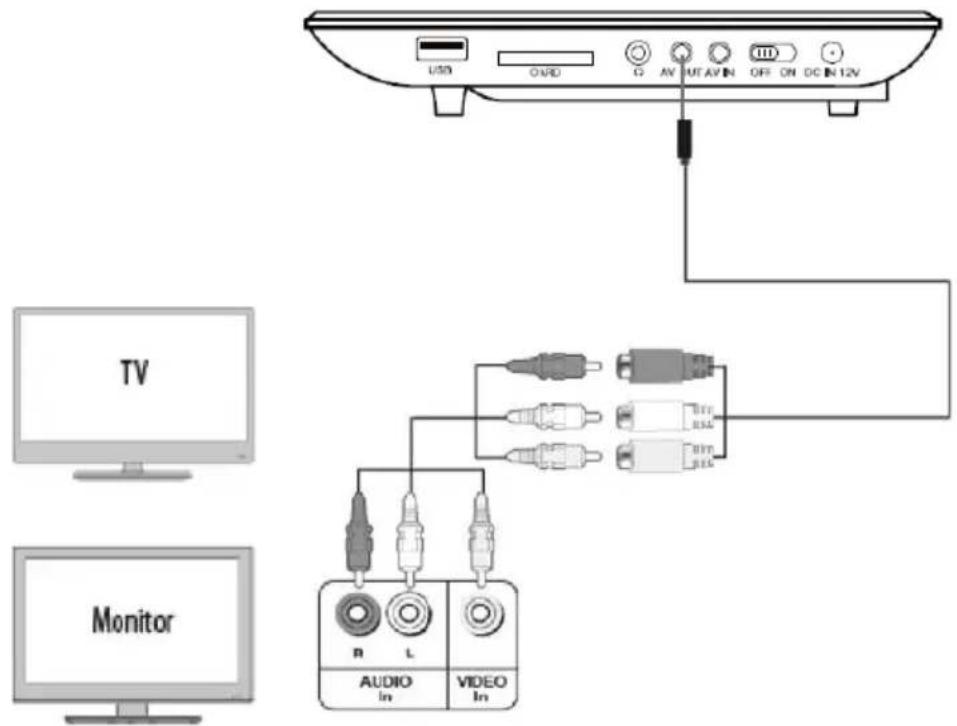

COLLEGAMENTO AL TELEVISORE

Se volete collegare l’apparecchio ad un televisore è necessario utilizzare il cavo A/V (Jack/RCA).

1. Collegare il jack del cavo A/V alla presa AV OUT (20) del lettore;

2. Collegare i connettori RCA del cavo A/V all’ingresso AV del televisore,rispettando i colori dei segnali:

giallo per il video, rosso per il canale audio destro e bianco per il canale audio sinistro (consultare il manuale del vostro televisore). ALIMENTAZIONE 12V Il cavo in dotazione permette di alimentare l’apparecchio con la batteria dell’auto tramite la presa accendisigari. Inserire lo spinotto nella presa per alimentazione esterna (23) e l’apposito adattatore nella presa ac- cendisigari dell’auto. Contestualmente all’utilizzo del lettore tramite il cavo accendisigari in dotazione, verrà avviata anche la ricarica della batteria. NOTA: si sconsiglia di usare il lettore per lungo tempo con motore spento per evitare di scaricare la batteria dell’auto. Alla presa di corrente Alla presa accendisigari dell’automobilePDX 1409 S2 PAG _7 ITALIANO

COLLEGAMENTO CUFFIE/AURICOLARI

È possibile collegare cufe o auricolari dotati di jack stereo da 3,5mm alla presa cufe (19). Per evitare possibili danni all’udito, limitare il tempo di ascolto a volumi elevati.

COLLEGAMENTO TRAMITE PRESA USB

A questo lettore è possibile collegare, tramite l’ingresso USB (17) posto sul anco, un dispositivo di memoria USB,oppure,tramite l’ingresso per schede SD (18),una memoria SD. Scheda SD Dispositivo USB

UTILIZZO DELL’APPARECCHIO COME MONITOR

Se volete utilizzare l’apparecchio come monitor è necessario utilizzare il cavo A/V (Jack/RCA).

1. Collegare il jack del cavo A/V alla presa AV IN (21) del lettore;

2. Collegare i connettori RCA del cavo A/V all’uscita AV del televisore, rispettando i colori dei segnali:

giallo per il video, rosso per il canale audio destro e bianco per il canale audio sinistro (consultare il manuale del vostro televisore).PAG _8 PDX 1409 S2 ACCENSIONE/SPEGNIMENTO

1. Spostare il selettore ON/OFF (22) sulla posizione ON per accendere il lettore.

2. Spostare il selettore ON/OFF (22)sulla posizione OFF per spegnere il lettore.

FUNZIONI APPLICABILI ALL’ASCOLTO DI QUALSIASI SORGENTE REGOLAZIONE VOLUME Per regolare il volume tenere premuti i tasti VOL-/VOL+ (10/11) presenti sul lettore oppure tramite i tasti VOL-/+(45) presenti sul telecomando. FUNZIONE MUTE Permette di escludere completamente l’audio del lettore.

1. Premere il tasto MUTE (39) del telecomando,sullo schermo comparirà la scritta“MUTE” e l’audio verrà

2. Premere il tasto MUTE (39) del telecomando una seconda volta per ripristinare l’audio,sullo schermo

apparirà per qualche secondo la scritta “MUTE Off”. RIPRODUZIONE DI UN DISCO DVD/CD AUDIO Se non diversamente specicato i comandi del telecomando fanno riferimento anche ai comandi sul lettore. RIPRODUZIONE DI UN DISCO DVD/CD AUDIO

1. Accendere il lettore;

2. Aprire il vano disco premendo il tasto (26) apertura sportello DVD/CD;

3. Inserire un disco DVD/CD con i titoli rivolti verso l’alto;

4. Chiudere il vano disco, sullo schermo comparirà la scritta “Caricamento” ad indicare il caricamento

5. Il DVD/CD verrà riprodotto automaticamente.

ARRESTO DELLA RIPRODUZIONE

1. Premere una volta il tasto STOP (44) per fermare momentaneamente la riproduzione.

2. Premere una seconda volta il tasto STOP

(44) per fermare denitivamente la riproduzione.

3. Premere il tasto OK (3) sull’unità,oppure il tasto PLAY/PAUSE

/II (34) del telecomando per riprendere la riproduzione del disco dall’inizio. SALTO AL VIDEO/CAPITOLO/TRACCIA PRECEDENTE/SUCCESSIVO Premere il tasto PREV (46) per passare al video/capitolo precedente o il tasto NEXT (47) per passare al video/capitolo successivo. RICERCA VELOCE

1. Premere il tasto FWD (35) per far avanzare velocemente le immagini.

2. Premere il tasto REV

(36) per far tornare indietro velocemente le immagini.

3. Ad ogni pressione del tasto la velocità aumenta:

Gli indicatori numerici presenti sullo schermo a anco del simbolo - segnalano la velocità (x2 - x4 - x8 - x16 - x32).

4. Per tornare alla normale riproduzione premere il tasto PLAY/PAUSE

/II (34). FUNZIONE REPEAT

1. Premere una volta il tasto REPEAT (40) per ripetere continuamente lo stesso capitolo,sullo schermo

compare la scritta “Capitolo”.

2. Premere una seconda volta il tasto REPEAT (40) per ripetere continuamente lo stesso titolo, sullo

schermo compare la scritta “Titolo”. ITALIANOPDX 1409 S2 PAG _9 ITALIANO

3. Premere una treza volta il tasto REPEAT (40) per ripetere continuamente tutti i titoli, sullo schermo

compare la scritta “All”.

4. Per disattivare la funzione di ripetizione premere una quarta volta il tasto REPEAT (40),sullo schermo

non compare nessuna scritta. FUNZIONE GOTO

1. Premere il tasto GOTO (52) per passare direttamente ad un determinato capitolo del lmato visua-

lizzato; comparirà una barra dove sarà possibile selezionare il numero del capitolo preferito;

2. Tramite la tastiera numerica (37), digitare il numero del capitolo.

1. Premere più volte il tasto ZOOM (38) per ingrandire l’immagine visualizzata sullo schermo;

2. Gli indicatori numerici presenti sullo schermo segnalano le dimensioni dell’immagine (Zoom 2,Zoom

3, Zoom 4, Zoom 1/2, Zoom 1/3, Zoom 1/4);

3. Per tornare alla riproduzione normale premere il tasto ZOOM (38) no a quando non compare più

l’indicatore e l’immagine torna nel formato standard. FUNZIONE OSD

1. Premere in sequenza il tasto OSD (41) per visualizzare direttamente sul display le informazioni relative

al titolo/capitolo, il tempo trascorso e quello restante;

2. Continuare a premere il tasto OSD (41) no alla scomparsa delle informazioni per uscire dalla funzione

1. Se il disco è predisposto per il cambio della lingua d’ascolto durante la riproduzione (consultate la

confezione del disco per accertarvene) premere il tasto AUDIO (50) per selezionare quella desiderata;

2. Sullo schermo compare l’indicazione delle lingue (es.1 Italiano,2 Inglese) e dei canali disponibili (Ch

1. Se il disco è predisposto per i sottotitoli (consultate la confezione del disco per accertarvene) premere

il tasto SUBTITLE (49) per selezionare quello desiderato;

2. Sullo schermo compare l’indicazione delle lingue (es.1 Italiano,2 Inglese);

3. Per disattivare questa funzione premere in sequenza il tasto SUBTITLE (49), no a quando sullo

schermo compare la scritta “Sottotitolo Disatt”. FUNZIONE TITLE

1. Premere il tasto TITLE/MENU (30) per mostrare il menù dei titoli del disco DVD.

NOTA: il DVD deve essere predisposto per questa opzione, altrimenti la funzione risulterà inefcace.

UTILIZZO INGRESSI USB/SD CARD

ATTENZIONE: inserire il dispositivo USB/SD solo ed esclusivamente a lettore spento. Una volta inserito, accendere il lettore. Se si inserisce un dispositivo USB/SD a lettore acceso, potrebbe non essere riconosciuto dall’unità e quindi non funzionare.

1. Collegare il dispositivo USB alla presa USB (17) o inserire una scheda SD nell’ingresso SD (18);

2. Accendere il lettore;

3. Premere il tasto CARD/USB (27) del telecomando per selezionare l’ingresso USB/ SD;

4. Selezionare il le da riprodurre utilizzando i tasti di navigazione (32) e confermando con il tasto

ENTER (43). Nota: il lettore potrebbe non supportare alcuni dispositivi dotati di presa USB, questo è dovuto all’incompatibilità di alcuni processori.PAG _10

RIPRODUZIONE DI UN DISCO CONTENENTE FILE AUDIO/IMMAGINE/VIDEO Per le funzioni di riproduzione di un disco contenente le audio/ le immagine/ le video fare riferimento al paragrafo“RIPRODUZIONE DI UN DISCO DVD/CD AUDIO”. RIPRODUZIONE FILE AUDIO (MP3)

1. Selezionare il le da riprodurre utilizzando i tasti di navigazione (32) e confermare con il tasto ENTER

2. Premere il tasto STOP

(44) per fermare la riproduzione del le audio. RIPRODUZIONE FILE IMMAGINE (JPEG)

1. Selezionare il le da riprodurre utilizzando i tasti di navigazione (32) e confermare con il tasto ENTER

2. Premere il tasto STOP

(44) per fermare la riproduzione del le audio.

ROTAZIONE DELLE IMMAGINI

Si possono selezionare quattro diverse modalità di rotazione, “Ruotare in senso antiorario”, “Ruotare in senso orario”, “Su-Giù” e “Destra-Sinistra”. Queste funzioni possono essere impostate soltanto durante la visualizzazione normale di una fotograa e si resettano nel momento in cui si passa alla visualizzazione di una nuova fotograa. Per selezionare le diverse modalità di trasformazione utilizzare i tasti di navigazione (32): SINISTRA - Rotazione in senso antiorario DESTRA - Rotazione in senso orario ALTO - Inversione Su-Giù BASSO - Inversione Destra-Sinistra RIPRODUZIONE FILE VIDEO (MPEG, AVI)

1. Selezionare il le da riprodurre utilizzando i tasti di navigazione (32) e confermare con il tasto ENTER

2. Premere il tasto PREV

(46) per passare al video precedente e il tasto NEXT (47), per passare al video successivo.

3. Premere il tasto STOP

(44) per fermare la riproduzione del le video. RIPRODUZIONE GIOCHI

1. Collegare il gamepad in dotazione alla presa USB Game (25);

2. Aprire lo sportello CD ed inserire il disco dei giochi in dotazione;

3. Selezionare il gioco e premere il tasto ENTER (43) per avviarlo.

MENU IMPOSTAZIONE DEL LETTORE

Con il lettore in funzione STOP o senza disco presente al suo interno, entrare nel menù impostazioni premendo il tasto SETUP (31) sul telecomando. Attraverso i tasti di navigazione (32), selezionare la voce desiderata e premere il tasto ENTER (43) per confermare. Per uscire dal menù impostazioni premere il tasto SETUP (31), premere il tasto di navigazione (32) SINI- TRO per tornare indietro di un passo.PDX 1409 S2 PAG _11 ITALIANO CONFIGURAZIONE GENERALE Formato Schermo È possibile scegliere il formato dell’immagine:Normal/ PS (4:3 PANSCAN),Normal/ LB (4:3 LETTERBOX), Wide (16:9). Nota: Il formato TV dell’immagine dipende dal formato del disco. Alcuni dischi non sono in grado di visua- lizzare immagini nel formato TV selezionato. Se si riproduce un disco registrato in formato 4:3 su una TV a schermo panoramico, appariranno delle barre nere sui lati destro e sinistro dello schermo. Occorre regolare le impostazioni dello schermo a seconda del tipo di TV. Angolazione È possibile Attivare o Disattivare la funzione Angolo. Lingua OSD Questa opzione permette di selezionare la lingua predenita del menù del DVD (OSD). Salvaschermo Questa opzione permette di Attivare o Disattivare lo screen saver dopo un certo tempo di inattività dell’apparecchio. Ultima memoria Questa opzione permette di Attivare o Disattivare la funzione memoria, ovvero, consente al dispositivo di continuare la riproduzione da dove l’utente l’aveva interrotta o prima di aver spento il dispositivo. MP3 Lyric Questa opzione permette di Attivare o Disattivare la visualizzazione del testo, durante la riproduzione, dei brani MP3 se presente nel le. CONFIGURAZIONE AUDIO Downmix permette di impostarela modalità di uscita audio stereo del lettore.È possibile scegliere tra Lt/Rt e Stereo. S/D: uscita mono sugli altoparlanti. Stereo/ Mono Stereo: uscita stereo sugli altoparlanti. L- Mono: Uscita mono sull’altoparlante sinistro. R- Mono: Uscita mono sull’altoparlante destro. MIX Mono: uscita mono sugli altoparlanti. IMPOSTAZ. PANNELLO Acutezza: Regolazione della nitidezza dell’immagine. Luminosità: Effettua la variazione della luminosità del display (effettuare la regolazione dal valore -16 a +16, standard 0).PAG _12

Contrasto: Effettua la variazione del contrasto del display (effettuare la regolazione dal valore -16 a +16, standard 0). Saturazione: Effettua la variazione della saturazione del display (effettuare la regolazione dal valore -9 a +9, standard 0). Tinta: Effettua la variazione della tinta dei colori del display (effettuare la regolazione dal valore -9 a +9, standard 0). PREFERENZE Tipo Schermo Permette di impostare il sistema video. Si può scegliere tra: PAL, MULTI, NTSC. Audio: Questa opzione permette di selezionare la lingua predenita dell’audio del DVD. Sottotitolo Questa opzione permette di selezionare la lingua predenita dei sottotitoli del DVD. Selezionare OFF per disattivarli. Menu disco Questa opzione permette di selezionare la lingua predenita del menu del DVD. Parentale Nota: non tutti i DVD supportano le categorie di controllo parentale. Questa opzione permette di impostare la funzione di restrizione d’accesso ai minori. Selezionare Controllo Genitori, quindi premere OK (28a) per scegliere la modalità desiderata; Sono disponibili 8 livelli di protezione: 1.Adatto Bambini - permette la visione di programmi adatti ai bambini. 2.G - pubblico generale, permette la visione di programmi adatti a tutte le eta’ 3.PG - controllo genitori, permette la visione con la presenza dei genitori. 4.PG13 -permette la visione di programmi adatti a maggiori di 13 anni.

5.6.7.PG-R, R, NC-17 -questi livelli permettono la visione di programmi adatti a maggiori di 17

anni. 8.Adult - permette la visione di materiale adatto ad un pubblico adulto. Nota: occorre sbloccare la password per poter congurare l’opzione Controllo Genitori. Prassword Permette di attivare o disattivare l’inserimento di una password e di inserire una password preferita. Ripristino Permette di ripristinare le impostazioni di fabbrica; selezionare “RIPRISTINARE?” e confermare con il tasto ENTER (43); Attenzione: tutte le impostazioni utente verranno riportate a quelle di fabbrica compresa la pas- sword di protezione del sistema. SPECIFICHE TECNICHE Generali Diagonale schermo: .............................................9”TFT LCD (16:9) Rapporto schermo: ...............................................16:9/4:3 Alimentazione: .......................................................Adattatore di rete: 100-240V ~ 50/60Hz, OUT: 12V 1A Pacco batterie ai polimeri di litio 7.4V 1500mAh Assorbimento: ........................................................<10W Lunghezza d’onda laser: .....................................650nm/795nm Risposta in frequenza: .........................................20Hz - 20kHz (1dB) Rapporto S/R: ..........................................................>80dBPDX 1409 S2 PAG _13 ITALIANO

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, confe- rire l’apparecchiatura integra dei componenti essenziali giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014. INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!

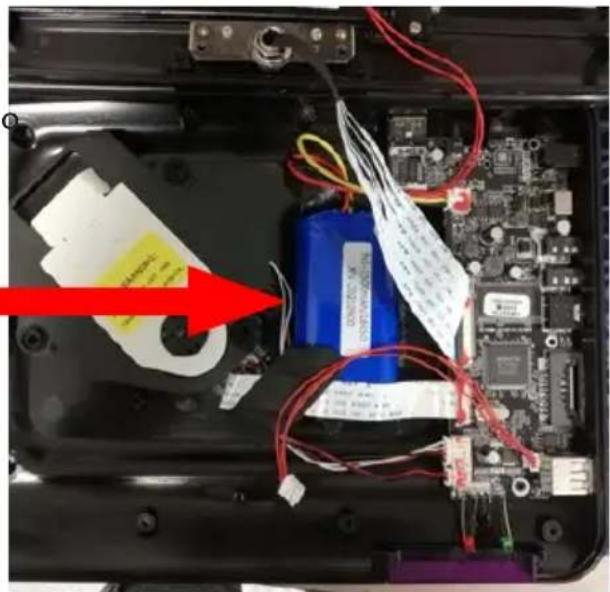

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA

Operare esclusivamente in assenza di collegamento dell’apparecchio alla rete elettrica!

1. Rimuovere le viti che serrano il mobile nella parte inferiore del lettore;

2. Individuare la batteria;

3. Scollegarla e rimuoverla.
