MANUALE UTENTE FSA 86 R STIHL

1 Premessa. 48
2 Informazioni sulle presenti Istruzioni d'uso 48
3 Sommario. 49
4 Avverenze di sicurezza 50
5 Prepare are il decespugliatore per l'esercizio 55
6 Carica della batteria e LED. 55
7 Assemblare il decespugliatore 55
8 Regolare il decespugliatore per l'utente....57
9 Inserire e togliere la batteria. 57
10 Accendere e spagnere il decespugliatore.58
11 Controllo di decespugliatore e batteria.... 58
12Lavorare con il decespugliatore 59
13Dopo il lavoro. 59
14Trasporto. .59
15 Conservazione 60
16 Pulizia. 60
17 Manutenzione e riparazione. 60
18 Eliminazione dei guasti 61
19 Dati tecnici 61
20 Combinazioni di attrezzi di taglio e ripari.. 62
21 Ricambi e accessori. 62
22 Smaltimento 62

23 Dichiarazione di conformità UE. 62

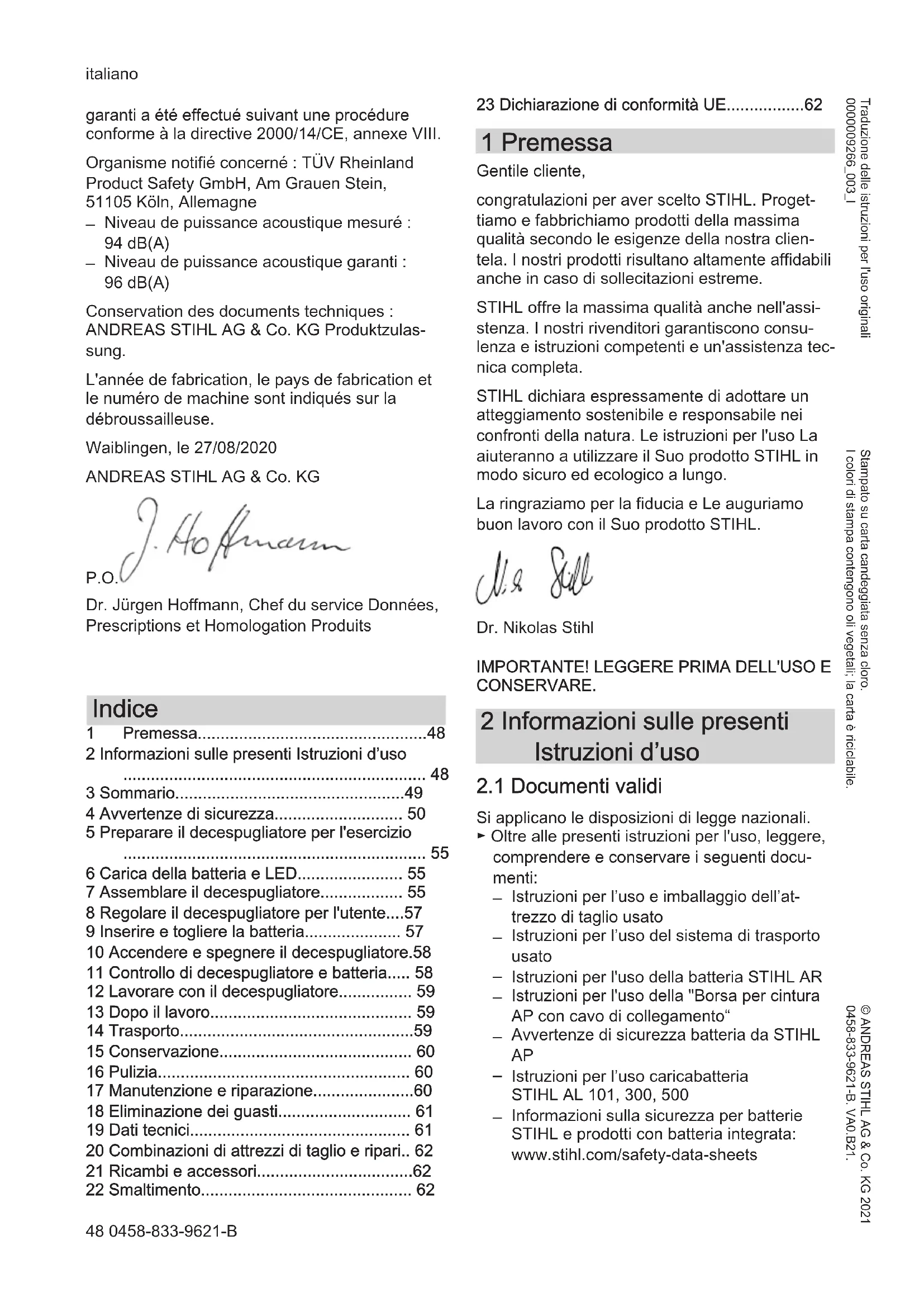

1 Premessa

Gentile cliente,

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostraclientela. I nostri prodotti risultano altamente affidavitili anche in caso di sollecitazioni estreme.

STIHL offre la massima qualita anche nell'assistenza. I nostri rivenditori garantiscono consulenza e struzioni competenti e un'assistenza tecnica completa.

STIHL dichiara espresmente di adottare un atteggiamo sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzato il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo.
buon lavoro con il Suo prodotto STIHL.

S_ ACD = 12 · AD · CD = 12 × CD × 5

Dr. Nikolas Stihl

IMPORTANT! LEGGERE PRIMA DELL'USO E CONSERVARE.

2 Informazioni sulle presenti Istruzioni d'uso

2.1 Documenti validi

Si applicano le disposizioni di legge nazionali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- Istruzioni per l'uso e imballaggio dell'attezzo di taglio usato
- Istruzioni per l'uso del sistema di trasporto usato
- Istruzioni per l'uso della batteria STIHL AR
- Istruzioni per l'uso della "Borsa per cintura AP con cavo di collegamento"
- Avverenze di sicurezza batteria da STIHL AP
- Istruzioni per l'uso caricabatteria
STIHL AL 101, 300, 500
- Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety-data-sheets

3 Sommario italiano

2.2 Contrassegno delle avventenenzel testo

AVVERTENZA

L'avventenza si riferisce a pericoli che possono provocare gravi leSIONi o la morte.

Le misure indicate possono consentire di evacitare gravi lesioni o la morte.

AVVISO

L'avventenza si riferisce a pericoli che possono provocare danni materiali.
Le misure menzionate posso nevitare danni materiali.

2.3 Simboli nel testo

Questo symbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

3 Sommario

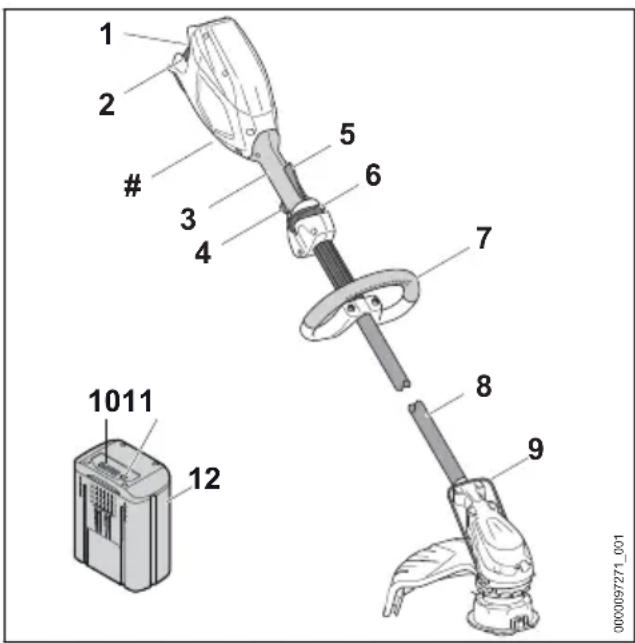

3.1 Decespugliatore e batteria

1 Vano batteria

Il vano batteria accoglie la batteria.

2 Leva di bloccaggio

La leva di bloccaggio mantiene la batteria nel vano.

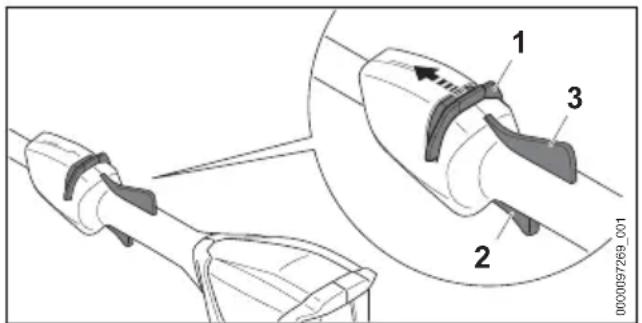

3 Impugnatura di commande

L'impugnatura di lavoro serve per controlling, sostenere e guidare il decespugliatore.

4 Leva di lavoro

La leva di dato accende e spegne il decespugliatore.

5 Leva Ergo

La leva Ergo mantiene in posizione il cursore di sblocco quando viene rilasciata la leva di lavoro.

6 Cursore di sblocco

Il cursore di sblocco sblocca la leva di comando.

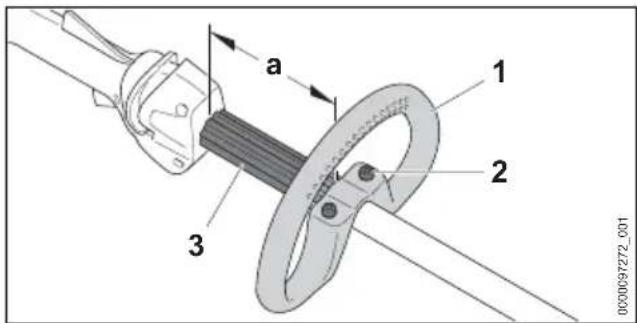

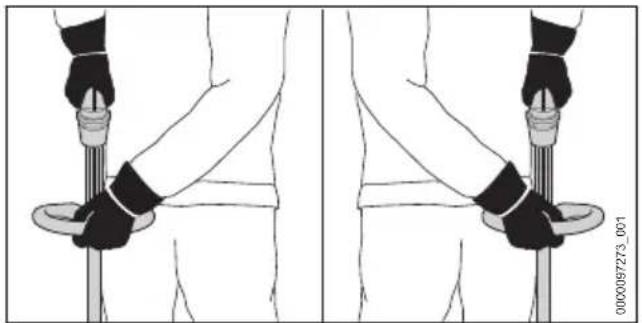

7 Impugnatura circolare

L'impugnatura circolare serve per tenere e guidare il decespugliatore.

8 Stelo

Lo stelo unisce tutti i componenti.

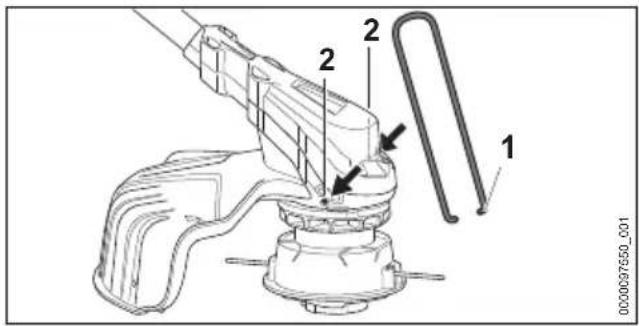

9 Distanziatore

Il distanziatore protege gli oggetti dal contatto con l'attrezzo di taglio.

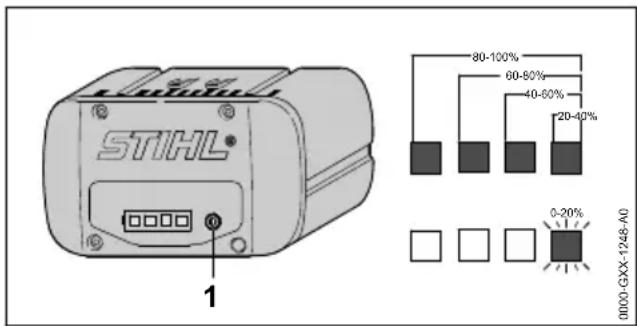

10 LED

I LED indicano lo stato di carica della batteria e le anomalie.

11 Pulsante

Il pulsante attiva i LED sulla batteria.

12 Batteria

La batteria alimenta di energia il decespugliatore.

Targhetto dati prestazioni con numero di macchina

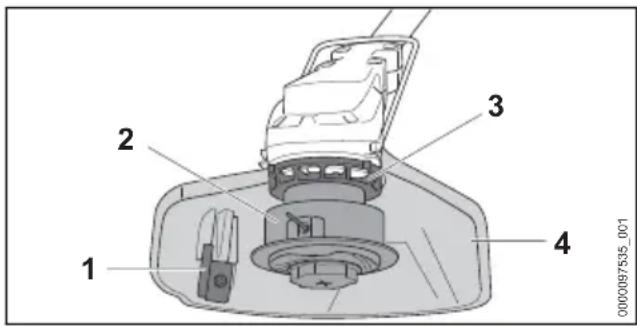

3.2 Riparo e attrezzi di taglio

1 Coltello tranciafilo

Il coltello tranciafilo taglia il filo durante lavoro alla lunghezza corretta.

2 Testa falcante

La testa falciente regge il filo.

3 Ventola

La ventola raffredda l'elettromotore.

4 Riparo

Il riparo protege l'utente da oggetti proiettati ad alta velocità e dal contatto con l'attrezzo da taglio.

3.3 Simboli

I symboli possono essere applicati sul decespu-gliatore, sulla protezione e sulla batteria e hanno i seguenti significati:

1 LED si illumina in rosso. La batteria è troppo calda o troppo fredda.

4 LED con luce rossa lampeggiante. Nella batteria è presente un guasto.

Questo symbolo indica in quale direzione deve essere spinto il cursore di sblocco.

Questo significato indica la velocità nominale dell'attrezzo di taglio.

LwA Liveio di potenza sonora garantito al sensi della direttiva 2000/14/CE in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti.

L'indicazione accanto al symbolo si riferisce al contento energetico della batteria secondo le specifiche del fabbricante delle celle. La capacité di energia disponibile nell'applicazione è inferiore.

Non smaltire il prodotto con i rifiuti domestici.

4 Avverenze di sicurezza

4.1 Simboli di avvertimento

I symboli di avvertimento sul decespugliatore o sulla batteria hanno i seguenti significati:

Rispettare le avventenze di sicurezza e le rispettive misure.

Leggere le istruzioni per l'uso, comprehenderle e conservarle.

Indossare occhiali protettivi.

Attenersi alle avventenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure.

Estrarre la batteria durante le interru zioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione.

Osservare la distanza di sicurezza.

Proteggere la batteria da calore e fiamme.

Non immergere la batteria in liquidi.

Rispettare l'intervallo di temperatura consentito per la batteria.

4.2 Utilizzo appropriato

Il decespugliatore STIHL FSA 86 serve per tagliare l'erba.

Il decespugliatore più essere usato in caso di pioggia.

Questo decespugliatore è alimentato da una batteria STIHLP o una batteria STIHLR.

AVVERTENZA

Le batterie non approvate da STIHL per l'uso con il decespugliatore possono provocare incendi ed esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
Il decespugliatore è alimentato da una batteria STIHLP o una batteria STIHLR.
Se il decespugliatore o la batteria non sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali.
Utilizzato il decespugliatore come descritto sulle presenti istruzioni per l'uso.
- Usare la batteria nelle modalità descritte sulle istruzioni per l'uso o nelle istruzioni per l'uso della batteria STIHL AR.

4.3 Requisiti dell'utente

AVVERTENZA

Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi del decespugliatore e della batteria. L'utente o altre persone rischiano gravi lesioni o la morte.

• Leggere, comprehende e conservare le istruzioni per l'uso.

Se il decespugliatoreiene ceduto ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.

4 Avverenze di sicurezza italiano

• Accertarsi che l'utente abbia i seguenti requisiti:

-L'utente e riposato.
- L'utente dovra avere le capacité fisiche, sensoriali e intellettuali tali da poter controlare il decespugliatore o la batteria e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potra lavorare soltanto molto alla sorveglianza o diaestro la guida di una persona responsable.
- L'utente può riconoscere e valutare i rischi del decespugliatore e della batteria.
- L'utente è adulto oppure l'utente sta seguating un corso di formazione sotto sorveglianza secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHLO da una persona esperta prima di iniziare a lavorare con il decespugliatore.
- L'utente non è molto l'effetto di alcol, farmaci o droghe.

In caso di dubbi: Rivolgersi ad un rivenditore STIH.

4.4 Abbigliamento ed equipaggiamento

AVVERTENZA

• Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente.

• Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono sottoposti a verifiche ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposto contrassegno.

• Portare una visiera.

• Indossare pantaloni lunghi in materiale resistente.

• Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche.

Se si solleva polvere, indossare una maschera di protezione alla polvere.

• Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nel decespugliatore. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesions personali.

• Indossare indumenti aderenti.
  Togliersi sciarpe o gioielli.

• Durante il lavoro, l'utente può entrare in contatto con l'attrezzo da taglio rotante. Ciò potrebbe causare gravi lesioni all'utente.

Indossare calzature in materiale resistente.
- Indossare pantaloni lunghi in materiale resistente.

• Durante il montaggio e lo smontaggio dell'attrezzo di taglio e durante la pulizia o manutenzione, l'utente può entrare in contatto con l'attrezzo da taglio o il coltello tagliafilo. Ciò potrebbe causare lesioni personali all'utente.
• Indossare quanti da lavoro in materiale resistente.
• Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni personali all'utente.
• Indossare calzature chiuse e resistenti con suaola antiscivolo.

4.5 Zona di lavoro e area circostante

4.5.1 Zona di lavoro e aree circostanti

AVVERTENZA

Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli del decespugliatore e degli oggetti scagliati ad alta velocità. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.

• Tenere le personne estranee, i bambini e gli animali ad una distance di 15 m attorno allaarea di lavoro.

• Mantenere una distanza di 15 m dagli oggetti.
  Non lasciare il decespugliatore incustodito.
  Sincerarsi che i bambini non possano giocare con il decespugliatore.

I componenti elettrici del decespugliatore possono generare scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Non lavorare in un ambiente altoamente inflammabile o esplosivo.

4.5.2 Batteria

AVVERTENZA

• Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti alla batteria. Ciò potrebbe causare gravi lesionsi personali.

italiano 4 Avventenze di sicurezza

• Tenere lontane persone estranee al lavoro, bambini o animali.
  Non lasciare la batteria incustodita.
  Assicurarsi che i bambini non giochino con la batteria.

• La batteria non è protetta da tutte le condizioni ambientali. Se esposta a particulari condizioni ambientali, la batteria può incendiarsi o esplodere. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Proteggere la batteria dal calorie e dal fuoco.
Non gettare la batteria nel fuoco.

Utilizzare e conservare la batteria in un ambiente con temperatura compresa fra - 10^ e +50^ .
Non immergere la batteria in liquidi.

• Tenere lontano la batteria da oggetti metallici.
  Non esporre la batteria ad alta pressione.
  Non esporre la batteria a microonde.
  Proteggere la batteria da sostanje chimiche e sali.

4.6 Condizioni di sicurezza

4.6.1 Decespugliatore

Il decespugliatore si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

Il decespugliatore non è danneggiato.
- Il decespugliatore è pulito.
Gli elementi di lavoro funzionano e sono invariati.
- Una combinazione individata sulle presenti istruzioni per l'uso di attrezzo da taglio e riparo è montata.
- L'attrezzo di taglio e il riparo sono correttamente montati.
- Sono montati accessori originali STIHL appositi per quello decespugliatore.
Gli accessori sono montati correttamente.

AVVERTENZA

In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesions o morte per le persone.

Lavorare con il decespugliatore solo se non è danneggiato.

Se il decespugliatore è sporco: Pulire il decespugliatore.
Non alterare il decespugliatore. Eccezione: montaggio di una combinazione indicata sulle presenti istruzioni per l'uso di attrezzo da taglio e riparo.
- Se gli elementi di lavoro non funzionano: Non lavorare con il decespugliatore.
Non montare attrezzi di taglio in metallo.
- Montare accessori originali STIHL apposti per il decespugliatore.
- Montare l'attrezzo di taglio e il riparo come descritto nelle presenti istruzioni per l'uso.
- Applicare gli accessori come descriptorsulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
Non inseire oggetti nelle feritoie del decespugliatore.
Sostituire le targhette di individazione usurate o danneggiate.
In caso di dubbi, rivolgersi ad un rivenditore STIHL.

4.6.2 Riparo

Il riparo si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

• Il riparo non è danneggiato.
• Il coltello tagliafilo è montato correttamente.

AVVERTENZA

In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare più correttamente e i dispositivi di sicurezza risultare compromessi. L'utente può ferirsi gravamente.

Lavorare con il riparo solo se non è danneggiato.
Lavorare con un coltello tagliafilo montato correttamente.
In caso di dubbi: Rivolgersi ad un rivenditore STIH.

4.6.3 Testa falciente

La testa falciente si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

-La testa falcante non è danneggiata.
-La testa falcante non è bloccata.
- I fili sono montati correttamente.
- I limiti di usura non sono superati.

AVVERTENZA

In mancanza di condizioni di sicurezza, potrebbero staccarsi parti della testa falciente

4 Avverenze di sicurezza italiano

o dei fili ed essere scagliati via. Ciò potrebbe causare gravi lesioni personali.

• Lavorare con la testa falciente solo se non è danneggiata.
  Non sostituire i fili con oggetti metallici.
  Osservare erispettare i limiti di usura.
  In caso di dubbi, rivolgersi ad un rivenditore STIHL.

4.6.4 Batteria

La batteria è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

• La batteria non presente danni.
  -La batteria e pulita e asciutta.
• La batteria funziona e non è modificata.

AVVERTENZA

In assenza di condizioni di sicurezza, il funzionamento sicuro della batteria non è garantito. Ciò potrebbe causare gravi lesioni personali.
- Lavorare con batterie perfettamente integre.
Non caricare batterie danneggiate o difet-tose.
Se la batteria è sporca o bagnata, occorre pulirla e lasciarla asciugare.
Non apportare modifiche alla batteria.
Non inflare oggetti nelle aperture della batteria.
Non collegare e cortocircuitare i contatti elettrici della batteria con oggetti metallici.
Non apriere la batteria.
Sostituire le targhette di avvertimento usurate o danneggiate.

• Da una batteria danneggiata può fuoriuscire del liquido. Se tale liquido viene a essere con la pelle o gli occhi, perché causare irritazioni.
  Evitare il contatto con il liquido.
  In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interressate.
  In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.
• Una batteria danneggiata o difettosa vu o emettere un odore insolito, fumo o fiamme. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
  Se la batteria emette un odore insolito o fumo, non utilizzarla e tenerla lontano da sostanze inflammabili.
  Se la batteria emette fiamme, spegnerle con un estintore o con dell'acqua.

4.7 Impiego

AVVERTENZA

L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situazioni. L'utente può inciampare, cadere e ferirsi gravamente.

Lavorare con calma e concentrati.
Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con il decespu-gliatore.
Comandare solo il decespugliatore.
Guidare l'attrezzo di taglio vicino al terreno.
Prestare attenzione agli ostacoli.
Lavorare in piedi sul pavimento e mantenere l'equilibrio.
- Se compaiono sintomi di affaticamento: fare una pausa di lavoro.

L'attrezzo da taglio che ruota cui tagliare l'utente. L'utente potrebbe ferirsi gravamente.

Non toccare l'attrezzo da taglio in rotazione.

Se l'attrezzi di taglio è bloccato da un oggetto: Disinserire il decespugliatore ed estrarre la batteria. Solo a quello punto rimuovere l'oggetto.

Se il decespugliatore durante l'uso si modifica oppure si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Sussiste il rischio di ferire gravamente persone oppure di provocare danni materiali.

Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL.

• Durante il lavoro si possono produrre vibrationiattraverso ildecespugliatore.

Indossare i guanti.
Fare delle pause di lavoro.
In caso di segni di disturbi alla circolazione sanguigna: rivolgersi ad un medico.

Se durante il lavoro l'attrezzo di taglio incontrare un oggetto, quello o parti diesso possono essere scagliati ad alta velocità. Sussiste il rischio di ferire persone oppure di provocare danni materiali.

Rimuovere gli oggetti dall'area di lavoro.
Se viene rilasciata la leva di commando, l'attezzo da taglio continua a girare per breve tempo. Pericolo di gravi lesioni a personne.
- Attendere che l'attrezzo di taglio non giri più.

italiano 4 Avventenze di sicurezza

4.8 Trasporto

4.8.1 Decespugliatore

AVVERTENZA

• Durante il trasporto il decespugliatore può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.

Estrarre la batteria.

Fissare il decespugliatore con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.

4.8.2 Batteria

AVVERTENZA

La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, perché neggiarsi e provocare danni materiali.
Non trasportare batterie danneggiate.
- Trasportare la batteria in un imballaggio non conduitivo.
- Durante il trasporto la batteria può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.
- Confezionare la batteria nell'imballaggio o nel contentatore di trasporto in modo tale che non si muova.
Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova.

4.9 Conservazione

4.9.1 Decespugliatore a motore

AVVERTENZA

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal decespugliatore. Sussiste il pericolo per i bambini di ferarsi gravamente.

Estrarre la batteria.

• Conservare il decespugliatore fuori alla portata dei bambini.

I contatti elettrici sul decespugliatore e i componenti metallici possono corrodersi in caso di umidità. Il decespugliatore può essere danneggiato.

Estrarre la batteria.

• Conservare il decespugliatore in luogo pulito e asciutto.

4.9.2 Batteria

AVVERTENZA

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti alla batteria. Sussiste il pericolo per i bambini di ferirsi gravamente.

• Conservare la batteria fuori alla portata dei bambini.

La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, vuo daneggiarsi.

• Conservare la batteria in luogo pulito e asciutto.

• Conservare la batteria in un ambiente chiuso.

• Conservare la batteria separata dal decespuagliatore e dal caricabatteria.

• Conservare la batteria in un imballaggio non conduttivo.

• Conservare la batteria ad una temperatura compresa tra i - 10 °C e i + 50 °C.

4.10 Pulizia, manutenzione e riparazione

AVVERTENZA

Se durante la pulizia, la manutenzione o la riparazione è inserta la batteria, il decespu-gliatore potrebbe accendersi accidentally. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Estrarre la batteria.

L'uso di detergenti aggressivi, la pulizia congetto d'acqua od oggetti appuntiti possoonedanneggiare il decespugliatore, il riparo, l'attezzo di taglio, la batteria e il caricabatteria. Se il decespugliatore, il riparo, l'attezzo di taglio, la batteria o il caricabatteria non vengono sottoposti a manutenzione o a pulizia corrente, i componenti potrebbero non funzioniare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Cio potrebbe causare gravi lesioni personali.

5 Prepare are il decespugliatore per l'esercizio italiano

• Pulire decespugliatore, riparo, attrezzo da taglio, batteria e caricabatteria seguendo scrupolosamente leindicazioni di queste istruzioni per l'uso.
  Se il decespugliatore, il riparo, l'attrezzo da taglio, la batteria e il caricabatteria non vengono sottomosti a manutenzione o a riparazione corrente, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali.
  Non sottomorre il decespugliatore, l'attrezzo da taglio, la batteria e il caricabatteria a manutenzione o riparazione autonome.
  Se il decespugliatore, il riparo, l'attrezzo di taglio, la batteria o il caricabatteria devono essere sottoposti a manutenzione o riparazione: Rivolgersi ad un rivenditore STIHL.

5 Prepare il decespuglia-tore per l'esercizio

5.1 Prepare il decespugliatore per l'esercizio

Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:

Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:
- Decespugliatore, 14.6.1.
Riparo, 6.2.
- Testa falciente, 14.6.3.
-Batteria,6.4.
Controllare la batteria, 11.2.
- Caricare la batteria completeness, come descritto nelle istruzioni per l'uso dei caricabatteria STIH L AL 101, 300, 500.
▶ Pulire il decespugliatore, 16.1.
Montare il distanziatore, 17.1.
Montare il riparo, 2.
Montare l'impugnatura circolare, 17.3.
- Montare la testa falciente, 17.4.
Regolare l'impugnatura circolare, 17.3.
- Controllare gli elementi di lavoro, 1.1.

Se durante la verifica degli elementi di commande lampeggiano 3 LED rossi sulla batteria: Togliere la batteria e rivolgersi ad un rivenditore STIHL. Il decespugliatore è danneggiato.

Se non è possibile eseguire queste operazioni: Non usare il decespugliatore e rivolgersi ad un rivenditore STIH.

6 Carica della batteria e LED

6.1 Caricare la batteria

Il tempo di carica dipende da diverse condizioni, ad esempio alla temperature della batteria o alla temperatura ambiente. Il tempo di carica effettivo cui differire dal tempo di carica indicate. Il tempo di carica è indicato in www.stihl.com/charging-times.

• Caricare la batteria come descripto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101,300,500.

6.2 Visualizzazione dello stato di carica

Premere il pulsante (1).
I LED si accendono con luce verde fissa per ca. 5 secondi e indicano lo stato di carica.
Se il LED destro verde lampeggia: Caricare la batteria.

6.3 LEDulla battery

I LED indicano lo stato di carica della batteria o le anomalie. I LED possono accendersi o lampegliare con luce verde o rossa.

Se i LED lampeggiano o rimangono accesi con luce verde, viene individato il livello di carica.

Se i LED lampeggiano o rimangono accesi con colore rosso: Eliminare i guasti, 18. Nel decespugliatore o nella batteria è presente un guasto.

7 Assemblare il decespuglia-tore

7.1 Montare il distanziatore

Disinserire il decespugliatore ed estrarre la batteria.

• Inserire le estremità del distanziatore (1) nei fori (2) sull'alloggiamento.

Il distanziatore (1) non delve essere nuovamente smontato.

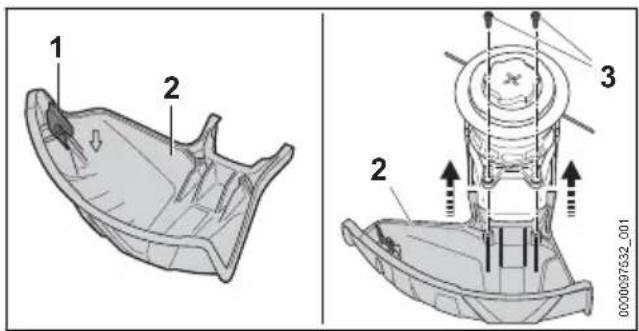

7.2 Montaggio del riparo

• Disinserire il decespugliatore ed estrarre la batteria.

Il coltello tagliafilo (1) è giornata nel riparo (2) e non deve essere smontato.

• Spingere il riparo (2) sono all'arresto nelle guidare sull'alloggiamento. Il riparo (2) si chiude a filo con l'alloggiamento.

Avvitare e stringere le viti (3).

Il riparo (2) non deve essere rimontato.

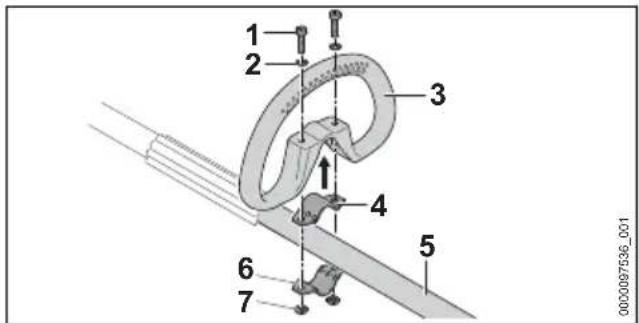

7.3 Montaggio dell'impugnatura circolare

Disinserire il decespugliatore ed estrarre la batteria.

• Sistemare la fascetta (4) nell'impugnatura circolare (3).
  Applicare l'impugnatura circolare (3) con la fascetta (4) sullo stelo (5).
  Applicare le rondelle (2) sulle viti (1).

Premere la fascetta (6) contro lo stelo (5).
- Introduire le viti (1) atraverso i fori nell'impugnatura circolare (3) e nelle fascette (4 e 6).
Avvitare i dadi (7) e stringerli.

7.4 Montare e smontare la testa falciente

7.4.1 Testa falcante AutoCut C 6-2

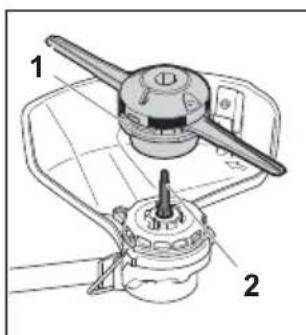

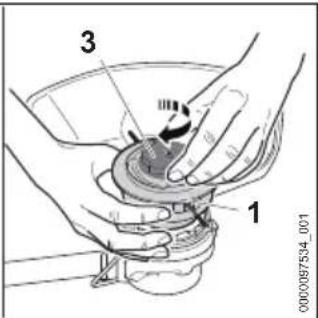

Montare la testa falciente

Disinserire il decespugliatore ed estrarre la batteria.

Applicare la testa falciente (1) sull'albero (2).
- Tenereferma la testafalciente (1) con la mano.
- Girare il coperchietto (3) a mano in senso orario e stringerlo.

Smontare la testa falciente

Disinserire il decespugliatore ed estrarre la batteria.
- Tenere ferma la testa falciente con la mano.
- Ruotare il coperchietto a mano in senso antiorario finché non si riesce a togliere la testa falciente.

7.4.2 Testa falcante PolyCut 6-2

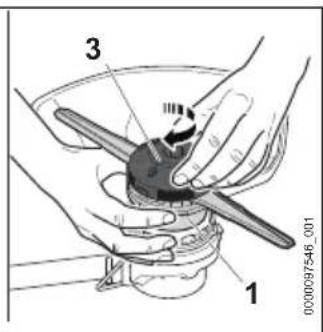

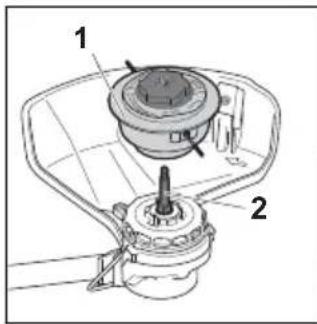

Montare la testa falciente

Disinserire il decespugliatore ed estrarre la batteria.

Applicare la testa falciente (1) sull'albero (2).
- Tenereferma la testafalciente (1) con la mano.
- Girare la parte superiore (3) a mano in senso orario e stringerla.

Smontare la testa falciente

• Disinserire il decespugliatore ed estrarre la batteria.
• Tenere ferma la testa falciente con la mano.
• Ruotare la parte superiore a mano in senso antiorario finché non si riesce a togliere la testa falciente.

7.4.3 Testa falciente DuroCut 5-2

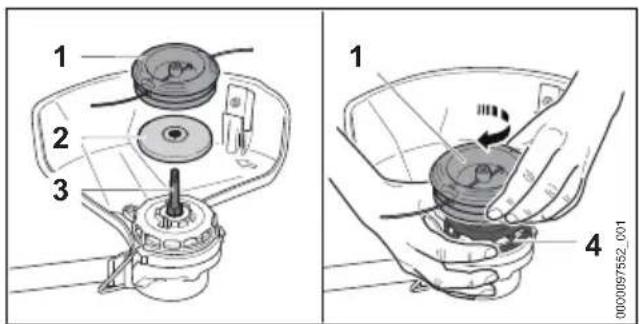

Montare la testa falcante

Disinserire il decespugliatore ed estrarre la batteria.

• Posizione il piattello di pressione (2) sull'albero (3) in modo tale che il diametro inferiore sia rivolto verso l'alto.
  Applicare la testa falciente (1) sull'albero (3).
• Tenere ferma la ventola (4) con la mano.
• Girare la testa falciente (1) a mano in senso orario e stringerla.

Smontare la testa falciente

Disinserire il decespugliatore ed estrarre la batteria.
- Tenere ferma la ventola con la mano.
Svitre la testa falciente in senso antiorario.
Togliere il piattello di pressione.

8 Regolare il decespugliatore per l'utente

8.1 Regolare e impostare l'impugnatura circolare

L'impugnatura circolare più essere regolata in diverse posizioni in base all'applicazione e alla statura dell'utente.
- Disinserire il decespugliatore ed estrarre la batteria.

Allentare le viti (2).
- Spingere l'impugnatura circolare (1) nella posizione desiderata in modo da soddisfare le seguenti condizioni:

• Il distanziatore (3) possa essere inserto tra l'impugnatura circolare (1) e l'impugnatura di comando.

• a = max 30 cm

• Stringere le viti (2) in modo tale che l'impugnatura circolare (1) non possa più essere girata attorno allo stelo.

9 Inserire e togliere la batteria

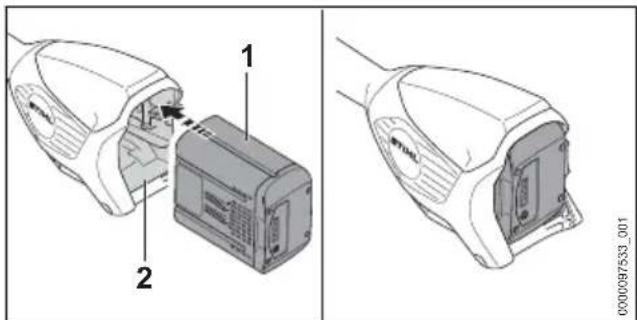

9.1 Inserire la batteria

Premere la batteria (1) sino al risconto nel vano batteria (2).

La batteria (1) scatta con un cli c ed è bloccata.

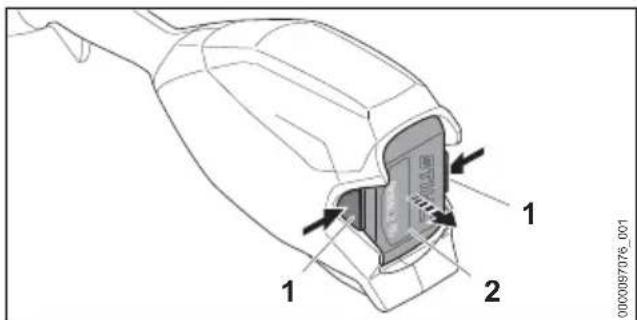

9.2 Estrarre la batteria

• Sistemare il decespugliatore su una superficie pianà.
• Tenere una mano davanti al vano batteria modo che la batteria (2) non cada.

Premere entrambé le leve di bloccaggio (1). La batteria (2) è sbloccata e può essere estratta.

10 Accendere e spegnere il decespugliatore

10.1 Accendere il decespugliatore

• Tenere il decespugliatore con una mano sull'impugnatura di lavoro di modo che il pollice stringa l'impugnatura di lavoro.
• Tenere il decespugliatore con l'altra mano sull'impugnatura circolare o sulla guaina di presa in modo tale che il pollice avvolga l'impugnatura circolare o la guaina di presa.

• Spingere il cursore di sblocco (1) con il pollice in direzione dell'impugnatura circolare e tenerlo in posizione.
  Premere etenere premuta la leva di commande (2) con l'indice.

Il decespugliatore accelerer e l'attrezzo di taglio gira.

Ilursore di sblocco (1)puo essere rilasciato.

Quando si preme la leva Ergo (3), la leva di comando (2) rimane sbloccata. In quello modo è possibile rilasciare la leva di comando e tenerla nuovamente premuta alla dover spostare nuovamente il cursore di sblocco in direzione dell'impugnatura circolare.

Se vengono rilasciate la leva di lavoro (2) e la leva Ergo (3), la leva di lavoro (2) viene bloccata. Il cursore di sblocco (1) deve essere nuovamente spostato in direzione dell'impugnatura circolare e tenuto in posizione per sbloccare la leva di lavoro (2).

10.2 Spagnere il decespugliatore

Rilasciare la leva di commando e la leva Ergo.
Attendere che l'attrezzo di taglio non giri più.
Se l'attezzo da taglio continua a girare: Togliere la batteria e rivolgersi ad un rivenditore STIHL.

Il decespugliatore è difettioso.

11 Controllo di decespuglia-tore e batteria

11.1 Controllare gli elementi di lavoro

Cursore di sblocco, leva Ergo e leva di lavoro

Estrarre la batteria.
- Tentare di premere la leva di lavoro azi Nazionale ilursore di sblocco.
Se non si riesce a premere la leva di commande: Non usare il decespugliatore e rivolgersi ad un rivenditore STIHL. Il tagliacespugli è difettoso.
- Spingere il cursore di sblocco con il pollice in direzione dell'impugnatura circolare e tenerlo in posizione.
Premere la leva Ergo e tenerla premuta.
Premere la leva di dato. Il cursore di sblocco cui essere rilasciato.
Rilasciare la leva di commando e la leva Ergo.
Se il cursore di sblocco, la leva di lavoro o la leva ergonomica sono difficili da muovere oppure non scattano nella posizione iniziale: Non usare il decespugliatore e rivolgersi ad un rivenditore STIHL.

Il cursore di sblocco, la leva di lavoro o la leva ergonomica sono guasti.

Accendere il decespugliatore

Inserire la batteria.
- Spostare il cursore di sblocco in direzione dell'impugnatura circolare e tenerlo in posizione.
Premere a fondo e tenere premuta la leva di comando.

L'attrezzo da taglio gira.

Se lampeggiano 3 LED rossi: Togliere la batteria e rivolgersi ad un rivenditore STIH.

Il decespugliatore è danneggiato.

Rilasciare la leva di commande.
L'attrezzo di taglio dopo poco tempo non gira più.
Se l'attezzo da taglio continua a girare: Togliere la batteria e rivolgersi ad un rivenditore STIH.
Il decespugliatore è difettioso.

11.2 Controllare la batteria

Premere il tasto sulla batteria.
LED si accendono o lampeggiano.
Se i LED non si accendono o lampeggiano: Non usare la batteria e rivolgersi ad un rivenditore STIHL.
Nella batteria vi è un malfunzionamento.

12 Lavorare con il decespugliatore italiano

12 Lavorare con il decespu-gliatore

12.1 Tenuta e guida del decespu-gliatore

• Tenere il decespugliatore con una mano sul l'impugnatura di lavoro di modo che il pollice stringa l'impugnatura di lavoro.
• Tenere il decespugliatore con l'altra mano sull'impugnatura circolare di modo che il pollice la stringa.

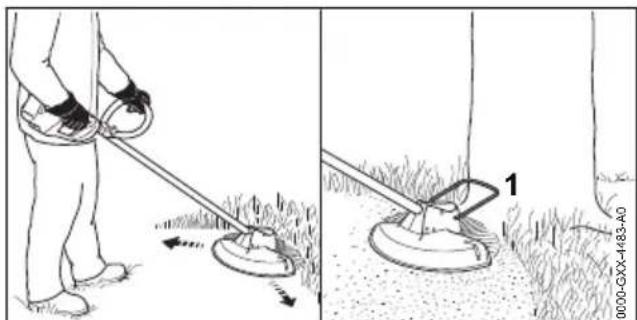

12.2 Falciatura

La distanza dell'attrezzo da taglio dal terreno determina l'altezza di taglio.

• Spostare il decespugliatore uniformamente a destra ed a sinistra.
• Procedure in avanti lentamente e in modo controllato.
  Se si lavora con un distanziatore (1): Aprire completeness il distanziatore (1).

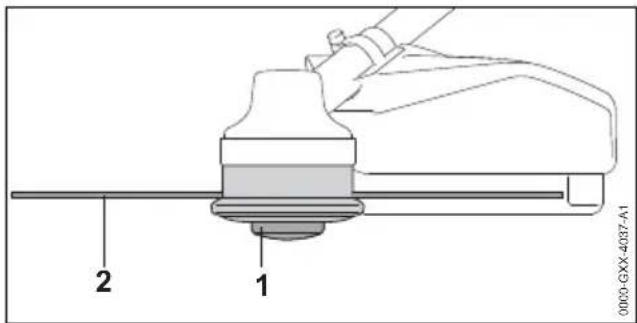

12.3 Regolare il filo sula testa di taglio AutoCut

• Battere brevamente la testa falciente sul pavimento. Si allungano ca. 30~mm . Il coltello tagliafilo ne riparo allunga il filo automaticamente alla misura corretta.

Se i fili sono più corti di 25 mm, non possono essere allungati automaticamente.

Disinserire il decespugliatore ed estrarre la batteria.
Premere e tenere premuto l'inserto bobina (1) sulla testa falciente.
Estrarre i fili (2)manualmente.
- Se non è più possibile estrarre i fili (2): sostituire l'inserto bobina (1) o il filo (2). L'inserto bobina è vuoto.

13 Dopo il lavoro

13.1 Dopo il lavoro

Disinserire il decespugliatore ed estrarre la batteria.
Se il decespugliatore è bagnato: Lasciare asciugare il decespugliatore.
Se la batteria è bagnata: Lasciare asciugare la batteria.
▶ Pulire il decespugliatore.
Pulire il riparo.
▶ Pulire l'attrezzo da taglio.
▶ Pulire la batteria.

14 Trasporto

14.1 Trasportare il decespugliatore

Disinserire il decespugliatore ed estrarre la batteria.

Indossare il decespugliatore

• Portare il decespugliatore con una mano tenendolo sul gambo di modo che l'attrezzo da taglio sia rivolto indietro e il decespugliatore rimanga bilanciato.

Trasportare il decespugliatore in un veicolo

Fissare il decespugliatore in modo tale da evitare che il decespugliatore si ribalti o che possa muoversi.

14.2 Trasporto della batteria

Disinserire il decespugliatore ed estrarre la batteria.
- Accertarsi che la batteria sia in condizioni di sicurezza.

italiano 15 Conservazione

• Imballare la batteria in modo tale da soddisfare le seguente condizioni:
• L'imballaggio non è conduttore elettrico.
• La batteria non può muoversi nell'imballaggio.
  Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova.

La batteria soddisfa i requisiti per il trasporto di sostenze pericolose. La batteria è classificata come UN 3480 (batterieagliioni di litio) ed è stata testata secondo il Manuale delle prove e dei criteri delle Nazioni Unite, Parte III Sottosezione 38.3.

Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets.

15 Conservazione

15.1 Conservare il decespugliatore

Disinserire il decespugliatore ed estrarre la batteria.
Smontare il corpo bobina.
- Conservare il decespugliatore in modo tale da soddisfare le seguenti condizioni:

• Il decespugliatore è fuori alla portata dei bambini.
• Il decespugliatore è pulito e asciutto.

15.2 Conservazione della batteria

STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED con luce verde fissa).

• Conservare la batteria in modo tale da soddisfare le seguente condizioni:

• La batteria è fuori alla portata dei bambini.
  -La batteria e pulita e asciutta.
  -La batteria e in un luogo chiuso.

• La batteria è separata dal decespugliatore e dal caricabatteria.

• La batteria è in una confezione non conduc-tiva.

• La batteria è in un intervallo di temperatura compreso tra - 10 °C e + 50 °C.

16 Pulizia

16.1 Pulire il decespugliatore

• Disinserire il decespugliatore ed estrarre la batteria.

▶ Pulire il decespugliatore con un panno umido.
▶ Pulire le aperture di aerazione con un pennello.
Rimuovere i corpi estranei dal vano della batteria e pulire il vano della batteria con un panno umido.
▶ Pulire i contatti elettrici nel vano della batteria con un pennello o una spazzola morbida.
▶ Pulire l'area sotto la ventola con un pennello o una spazzola morbida.

16.2 Pulire il riparo dell'attrezzo da taglio

Disinserire il decespugliatore ed estrarre la batteria.
▶ Pulire il riparo e l'attrezzo da taglio con un panno bagnato o una spazzola morbida.

16.3 Pulizia della batteria

▶ Pulire la batteria con un panno umido.

17 Manutenzione e ripara-zione

17.1 Manutenzione e riparazione del decespugliatore

L'operaore non può effettuare autonomamente la manutenzione ne la riparazione del decespugliatore.

Se il decespugliatore deve essere sopposto a manutenzione, oppure è danneggiato o difettoso: Rivolgersi ad un rivenditore STIH.

17.2 Manutenzione e riparazione della batteria

La batteria non deve essere sottoposta a manutenzione e non può essere riparata.

Se la batteria è difettosa o danneggiata: Sosti-tuire la batteria.

18 Eliminazione dei guasti

18.1 Eliminare i guasti del decespugliatore o della batteria

Anomalia LED sul la bataria	la bat- teria	Causa Rimedio
Il decespuglia-tore non parte quando si accende.	1 LED verde lampeggia.	Il livello di carica della batteria è troppo basso.	\( \triangleright \) Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.
	1 LED si illu- mina in rosso.	La batteria è troppo calda o troppo fredda.	\( \triangleright \) Estrarre la batteria. \( \triangleright \) Lasciare raffreddare o riscaldare la batte- ria.
	3 LED lampeg- giano in rosso.	Il decespugliatore è danneggiato.	\( \triangleright \) Estrarre la batteria. \( \triangleright \) Pulire i contatti elettrici nel vano batteria. \( \triangleright \) Inserire la batteria. \( \triangleright \) Accendere il decespugliatore. \( \triangleright \) Se continuano a lampeggiare 3 LED rossi: Non usare il decespugliatore e rivolgersi ad un rivenditore STIHL.
	3 LED rossi si illuminano.	Il decespugliatore è troppo caldo.	\( \triangleright \) Estrarre la batteria. \( \triangleright \) Lasciare raffreddare il decespugliatore.
	4 LED lampeg- giano in rosso.	Guasto alla batteria.	Estrarre e insereire di nuovo la batteria. \( \triangleright \) Accendere il decespugliatore. \( \triangleright \) Se i 4 LED rossi continuano a lampeggi- are, non usare la batteria e rivolgersi a un rivenditore STIHL.
	Il collegamento	elett- rico tra decespuglia- tore e batteria è inter- rotto.	\( \triangleright \) Estrarre la batteria. \( \triangleright \) Pulire i contatti elettrici nel vano batteria. \( \triangleright \) Inserire la batteria.
	Il decespugliatore	o la batteria sono umidi.	\( \triangleright \) Lasciare asciugare il decespugliatore o la batteria.
Il decespuglia-tore si spegne durante il funzio- namento.	3 LED rossi si illuminano.	Il decespugliatore è troppo caldo.	\( \triangleright \) Estrarre la batteria. \( \triangleright \) Lasciare raffreddare il decespugliatore.
Anomalia elettrica	ca,	elettromagnetica.	\( \triangleright \) Estrarre e insereire di nuovo la batteria. \( \triangleright \) Accendere il decespugliatore.
Il tempo di eser- cizio del dece- spugliatore è troppo breve.	La batteria non è completeness carica.		\( \triangleright \) Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.
	La durata operativa della batteria è stata superata.		\( \triangleright \) Sostituire la batteria.
Non si riesce a smontare a mano la testa falciante.	La testa falciante	è serrata troppo stretta.	\( \triangleright \) Bloccare la ventola con spina a innesto. \( \triangleright \) Girare la testa falciante a mano. \( \triangleright \) Estrarre la spina.

19 Dati tecnici

19.1 Decespugliatori STIHL FSA 86 R

Batterie consentite:

• STIHL AP

• STIHL AR

• Pesoswana batteria,swana attrezzo di taglio e riparo: 3,4 kg

• Lunghezzaenza attrezzo di taglio: 1725 mm

Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life.

19.2 Batteria STIHL AP

Tecnologia della batteria: Ioni di litio

Tensione:36V

• Capacità in Ah: v. targhetto dati tecnici

italiano 20 Combinazioni di attrezzi di taglio e ripari

• Capacità di energia in Wh: v. targhetto dati tecnici
• Peso in kg: v. targhetto dati tecnici
• Intervallo di temperatura ammesso per l'uso e la conservazione: da - 10 °C a + 50 °C

19.3 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2m / s^2

STIHL raccomanda di indossare una protezione dell'udito.

• Livello di pressione acustica L_pA misurato secondo EN 50636-2-91:81 dB(A)
• Livello di potenza acustica L_WA misurato secondo EN 50636-2-91: 94 dB(A)

• Valore vibratorioia a_hv misurato secondo EN 50636-2-91

• Impugnatura di lavoro: 2,0 m/s².

• Impugnatura circolare: 3,7m / s^2

I valori vibratori indicati sono stati misurati seguito un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati, secondo il tipo d'impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitatione vibratoria effettiva delve essere valutata. Contestualmente si possono considerare ancche i tempi nei quali l'apparecchiatura è spenta e quelli in cui, pur essendo insertita, non funzione molto carico.

Per informazioni sull'osservanza della direttiva 2002/44/CE Vibrazione per il dato di lavoro, consultare www.stihl.com/vib.

19.4 REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

20 Combinazioni di attrezzi di taglio e ripari

20.1 Decespugliatori STIHL FSA 86 R

Le seguenti teste falciani devono essere montate insieme al riparo per teste falciani: Testa falciente AutoCut C 6-2:

• con filo "tondo, silenzioso" con diametro da 2,0 mm o 2,4 mm

Testa falcante PolyCut 6-2

• con lame
• con filo "tondo, silenzioso" con diametro da 2,0 mm o 2,4 mm

Testa falcante DuroCut 5-2

• con lame
• con filo "tondo, silenzioso" con diametro da 1,6 mm, 2,0 mm o 2,4 mm

21 Ricambi e accessori

21.1 Ricambi e accessori

STIHL Questi symboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.

I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.

I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

22 Smaltimento

22.1 Smaltire decespugliatore e batteria

Le informazioni sullo smaltimento sono disponibili presso i rivenditori STIHL.

Smaltire decespugliatore, riparo, attrezzo di taglio, batteria, accessori e imballaggio a norma e in modo ecologico.

23 Dichiarazione di conformità UE

23.1 Decespugliatori STIHL FSA 86 R

dichiarasa sotto la propria esclusiva responsabilita che

• Tipo di costruzione: Decespugliatore a batteria
  Marchio di fabbrica: STIHL
• Modello: FSA 86 R
• N. di identificazione serie: FA05

corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformmente alle versioni delle seguenti norme valevoli alla rispetto data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN ISO 12100 tenendo conta di quanto previsto alla norma EN 50636-2-91.

Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista alla Direttiva 2000/14/CE, Allegato VIII.

Ufficio incaricato eletto: TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln, Germania

• Livello di potenza acustica misurato: 94 dB(A)
• Livello di potenza acustica garantito: 96 dB(A)

La documentazione technique è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung.

L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul decespugliatore.

Dr. Jürgen Hoffmann, responsablee dati e disposizione sul prodotto e omologazione

Inhoudsopgave
