MANUALE UTENTE Heat Spike OneConcept

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 53
Avvertenze di sicurezza 54
Montaggio 55
Funzionamento 57
Pulizia e manutenzione 62
Avviso di smaltimento 63
Produzione e importatore (uk) 63
Scheda informativa del prodotto 64

DATI TECHNICI

Numero articolo 100	33139
Alimentazione 220-2	40 V ~ 50 Hz
Potenza assorbita Livello riscaldante 1: 1000 WLivello riscaldante 2: 2000 W

AVVERTENZE DISICUREZZA

• Leggere attendamente le istruzioni per l'uso prima di utilizzato l'apparecchio e conservarle per riferimenti futuri.
• Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone con limitate capacità fisiche, mentali o spirituali o con scarsa esperienza e conoscenza, parché siano stati astruiti sull'uso dell'apparecchio e ne abbiano compreso i pericoli.
• Il disposativo non è un giocattolo.
• I bambini possono pulire ed eseguire la manutenzione dell'apparecchio solo quello la supervisione di un adulto.
• I bambini al di sotto dei tre anni devono essere tenuti lontani dall'apparecchio, a meno che non siano sotto costante controllo.
• I bambini tra i 3 e gli 8 anni possono accendere e spegnere l'apparecchio solo se l'apparecchio è stato installato o collocato nella posizione di lavoro prevista e se i bambini sono stati istruiti da una persona responsabile o sono più stati istruiti sull'apparecchio e hanno compreso i pericoli e i rischi connessi. I bambini tra i 3 e gli 8 anni non possono collegare, scollegare l'apparecchio o effettuare le impostazioni.

ATTENZIONE

• Alcune parti dell'apparecchiatura possono divertare molto calde durante l'uso e, se toccate, possono causare ustioni. Prestare particolare attenzione quando i bambini e le altre persone bisognose di controllo si trovano nelle vicinanze dell'apparecchio.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio clienti o da una persona qualificata per evitare pericoli.

MONTAGGIO

IT

ATTENZIONE

• Per evitare il rischio di accensione accidentale dell'interruttore termico, quello dispositivo non deve essere alimentato da un quadro esterno, come un timer, o collegato a un circuito regolarmente acceso e spento dall'azienda di servizi pubblici.

AVVERTENZA

Non coprire l'apparecchio per evitare il pericolo di surriscaldamento.
Non posizionare l'apparechio direttamente sotto una presa di corrente.
- L'apparecchio deve essere installato ad almeno 1,8 metri dal suolo.
- I dispositiivi di sezionamento con separazione dei contatti su tutti i poli devono essere integrati nel cablaggio fisso in conformità alle norme di cablaggio.
- Le stufe fisse devono essere installate lontano da docce o vasche da bagno.

AVVERTENZA

• Questo prodotto può essere installato nei bagni, ma solo al di fuori dei volumi consentiti seconde le norme nazionali di cablaggio (per la Francia NFC C 15-100).
• Nota: la figura di cui sopra è soloindicativo. Si consiglia di consultare un elettricista professionista per l'assistenza all'infallazione.

• L'apparecchio è adatto solo per l'installazione interna. Selezionare la posizione della sospensione secondo le seguenti istruzioni:

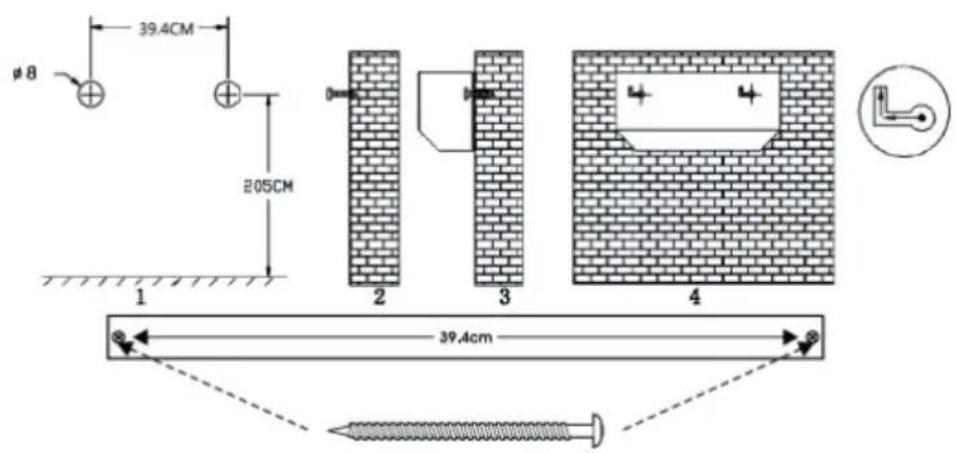

• Praticare due fori nella parete a livello degli incavi sul retro della stufa e inseire un tassello ciascuno.
• Agganciare l'apparecchio portando prima gli incavi dell'apparecchio all'altezza dei fori e poi spingendo le viti e fissandole nei tappi.

Note: dopo l'installazione, accertarsi sempre che il dispositivo sia appesso saldamente e che sia stato fissato correttamente.

Assicurarsi che ci saia almeno 1 metro tra tutti i lati della stufa e gli ostacoli (come le pareti).

FUNZIONAMENTO

Elementi di controllo

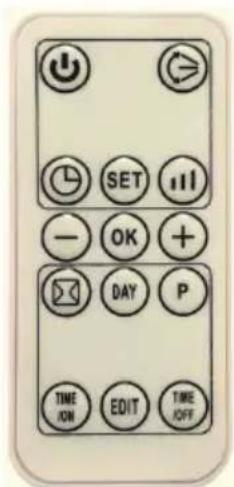

Telecomando Pannello di

controllo

1. Collegare il cavo di rete ad una presa a muro e accendere l'apparecchio premendo il tasto 0/l. L apparecchio è ora in modalità standby e lo schermo visualizza „5".
2. Per entrare in modalità ventilatore, premere una volta il tasto F, sul display compare n - - ^+ . Se si preme il pulsante una seconda volta, l'apparecchio si riscalda ad un livello basso (1000 W) e sullo schermoviene visualizzato n - - / +

Se si preme il pulsante una terza volta, l'unità si riscalda ad un livello elevato (2000 W) e sullo schermo viene visualizzato „-“.

Premendo il tasto una quarta volta si attiva la modalità volano. Sullo schermo viene visualizzato,--

Se si preme il pulsante una quinta volta, l'unità ritorna alla modalità standby. Sullo schermo viene visualizzato.

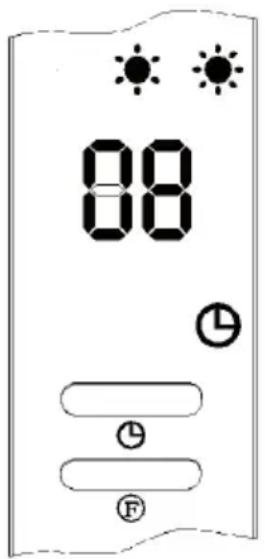

1. Per impostare il timer (00 - 12 ore), premere il pulsante 念 . Ogni volta che si preme il pulsante, il tempo aumento di un'ora. Dopoe che l'ora è stata impostata, la schermata viene visualizzata per 5 all'ora attualmente impostata e poi ritorna alla visualizzazione della schermata precedente. L'icona imarrà sullo schermo. La figura seguente在哪 una esempio dell'impostazione di 8 ore.

4. Accensione automatica

Se si preme il tasting modality standby, è possibile selezionale un orario di accensione automatica tra 00 - 12 ore. Quando l'impostazione è completa, lo schermo visualizza l'ora di accensione automatica e l'icona è illuminata. L'ora visualizzata si riduce automaticamente dopo un'ora. Allo scadere del tempo, l'unità si accende automaticamente.La temperatura preimpostata per l'accensione automatica è di 23^. La temperatura dello strumento è impostata di default a 23^ La figura a lato在哪un esempio di impostazione di 8 ore.

Note: se per la temperature e il programma settimanale non sono state effettuate impostazioni, l'apparecchio passa alla funzione 12 ore, funzionamento continuo e modifiche alla modalità di funzionamento continuo e alle impostazioni di modalità standby.

Impostazioni delle funzioni (solo con telecomando)

1. Premere il pulsante © , per passare alla modalità di funzionamento. dall'altra parte.
2. Premere una volta premuto il pulsante l'unità si riscalda ad un livello basso. (1000 W) e lo schermo visualizza, --/Se si preme il pulsante una seconda volta, l'unità si riscalda ad alta temperatura. (2000 W) e lo schermo visualizza,--/
3. Premere il tasto per attivare la funzione di oscillazione. Premere nuovamente il pulsante se si desidera disattivare l'oscillazione.
4. Premere il pulsante per impostare il timer (00 - 12 ore). Il simbolo „ si accende sullo schermo.

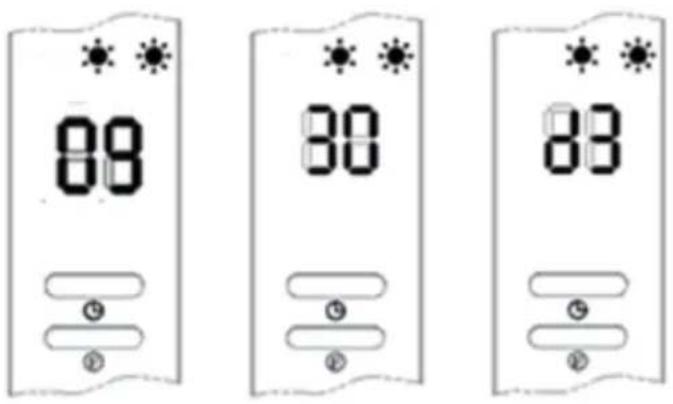

Impostazione dell'ora/data corrente (possibile sia in standby che in modalità operativa)

Per impostare l'ora, premere prima il pulsante SET. Il numero di ore preimpostato „12" appeare sul display. Premere i pulsanti + e - per impostare l'ora corrente.

Premere di nuovo il pulsante SET per impostare i minuti. Il display visualizza il numero di minuti preimpostato „30". Premere i pulsanti + e - per impostare il minuto corrente.

Premere il pulsante SET una terza volta per impostare il giorno corrente della settimana. Il display visualizza prima „d7". Premere i pulsanti + e - per impostare il giorno corrente della settimana (da lunedi a domenica: d1 - d7).

Esempio (vedi figura): impostazione su mercoledi, ore 9:30 AM, riscaldamento除去 25^ fino al livello 2.

Nota:

• Premere per controllare l'ora correntemente impostata e l'opzione
• Nei giorni feriali, premere più volte il tasting.
• Lo schermo LCD si retetta automaticamente dopo 5 secondi di inattività.
  Il timer è in formato 24 ore.
  00-59 minutes.

Impostazione della temperatura

• In modalità operativa, premere i pulsanti + e-. Sullo schermo viene visualizzata la temperature preimpostata...23".
• Per impostare la temperatura desiderata (campo di temperatura 10 - 49 °C), premere i tasti + o - e confirmare l'impostazione premendo il tasting.

Esempio: la temperature ambiente attuale è di 15^ . Se la temperature impostata è 25^ , sullo schermo viene visualizzato quando segue.

Nota: quando si imposta la temperatura, il dispositorio utilizza una modalità di funzionamento intelligente:

1. Temperatura di impostazione - temperatura ambiente >2^ , potenza elevata - 2000 W.
2. Temperatura di regolazione - temperatura ambiente = < 2^ , bassa potenza - 1000 W.
3. Temperatura di impostazione - temperatura ambiente = 0 C, la ventola di raffreddamento lavora per 30 secondi per espellere il calore rimanente nelle apparecchio e poi passa alla modalità standby.
4. Quando l'apparecchio è in modalità standby e si è raffreddato: Impostazione della temperature ambiente > = 2^ , l'apparecchio passa alla modalità di funzionamento e riavvia il riscaldamento. Se si desidera annullare l'impostazione della temperature, premere il tastoper selezionale il

riscaldamento oppure premere i tasti oIl dispositivo funzione quindienza impostazione della temperatura. Il symbolo ^ C'' scompare dallo schermo e viene visualizzato ,--.Dopo 12 ore di riscaldamento continuo, la ventola di raffreddamento si accende per 30 secondi e l'unita passa alla modalità standby.

Impostazione del programma settimanale (solo tramite telecomando)

Al termine delle impostazioni del giorno e dell'ora, è possibile impostare il programma settimanale:

1. Premere il pulsante 念 , per impostare il disposativo in modalità operativa.
2. Per entrare nel programma settimanale, premere il tasto P. Lo schermovisualizza ^
3. Quando si preme il tasting DAY, il display在哪“d1 - d7". Impostare l'orario di funzionamento, ecc. per il rispetto giorno, come ad esempio il lunedi:

Nota: per distinguere il giorno corrente e il giorno di funzionamento: Giorno corrente - lunedi - domenica: d1 - d7.

1. Premere il pulsante EDIT. Sullo schermo viene visualizzato P1 - P&, che è significà che per agli giorni è possibile impostare un massimo di 6 periodi di tempo, come l'impostazione P1:
2. Premere il pulsante TIME/ON. Lo schermo visualizza „00" per impostazione predefinita. Premere ripetutamente il pulsante TIME/ ON per impostare l'ora di accensione automatica. Ad esempio, I'orario di accensione automatica impostato è 07:00 (è possibile impostare un orario suppù essere impostato da 00:00:00 - 24:00):
3. Premere il tasto TIME/OFF. Se è gli stata impostata un'ora, sullo schermo viene visualizzata l'ultima ora di accensione automatica impostata. Premere ripetutamente il tasto TIME/OFF, per impostare l'ora di spegnimento automatico, ad esempio alle 13:00 PM (Nota: l'ora di spegnimento automatico deve essere successiva all'ora di accensione automatica):
4. Premere i pulsanti + e - per impostare la temperatura nominale (campo di temperatura 10 - 49°C).
5. Ripetere le fasi 2 - 7 per visualizzare la temperatura settimanale totale. Programma per agli giorni.
6. Dopo aver effettuato le impostazioni sopra indicate, premere il pulsante DAY per impostare il giorno di accensione della settimana e poi premere il pulsante EDIT per impostare l'ora di accensione di quel giorno. Quindi utilizzare i pulsanti + o - per impostare il parametro. Immettere la temperature desiderata (campo di temperatura 10 - 49 °C) e premere il

pulsante OK per confermare le impostazioni.

1. Per disattivare la funzione settimanale, premere nuovamente il tasto OK. L'indicatore „P“ sullo schermo si spegneindicando che il programma settimanale è stato disattivato. Il disposativo ritorna al suo stato di funzionamento precedente.

Nota: - Dopo che le impostazioni di cui sopra sono state completing e l'opzione programma settimanale è attivo, è possibile premere i tasti GIORNO/EDIT/ TIME/ TIME/.Premere ON/ TIME/OFF per controllare le impostazioni.

• Come tempo di accensione possono essere selezionate solo ore intere e non i minuti.
  L'ora di spegnimento non cui quere anteriore all'ora di accensione.
• Se i tempi di accensione e spegnimento sono gli stessi, l'apparecchio passa automaticamente in modalità standby.

Note: il disposito viene resettato quando l'interruttore di alimentazione principale è spento, l'unità viene resettata. la spina di rete è estratta alla presa di corrente o c'é un'interruzione di corrente. Premere il pulsante SET per verificare se le impostazioni sono più correttive. sono disponibili.

Rilevamento di finestre aperte (solo tramite telecomando)

• Premere il pulsante , per impostare il dispositivo in modalità operativa.
• Premere il pulsante. Schermo visualizza, /°. Sullo schermoviene visualizzata la temperatura preimpostata 23".
• Usare i pulsanti + o - per impostare la temperatura da raggiungere.
• Se la temperatura ambiente scende di 5 - 10^ entro 10 minuti nelle funzioni è attiva, l'apparecchio interrompe automaticamente il funzionamento per i successivi 30 minuti e passa alla modalità standby. Premere di nuovo il pulsante per accendere il disposativo.
• La spia sullo schermo si spegne e il disposativo ritorna alla modalità di funzionamento precedente.

Esempio per il rilevamento di finestre aperte con una temperatura da raggiungere di 23^ :

• Se si attiva la funzione programma settimanale ed è disattivata,anche il rilevamento delle finestre aperte non funzionera.
• Mentre il programma settimanale è attivo, il rilevamento di finestre aperte funzione a seconda delle forti oscillazioni di temperatura. Esempio:

Note: prima di attivare il programma settimanale, è necessario impostare il periodo di tempo e la temperature per agli giorni della settimana. Altrimenti il programma non funzionera.

PULIZIA E MANUTENZIONE

• Specnere prima l'apparecchio e scollegare la spina di rete e lasciare raffreddare l'apparecchio completeness incustodito prima della pulizia.
• Per la pulizia esterna, utilizzare un panno umido con un detergente delicato. Soluzione di sapone.
• Assicuratevi che non ci siano acqua o altri liquidi. all'interno dell'unità, in quanto ciò può comportare un rischio d'incendio e un'esposizione al rischio d'incendio. ci sarebbe il rischio di scossa elettrica.
• Pulire regolarmente e con cura le griglie dell'apparecchio con un panno morbido. Aspirapolvere per rimuovere la polvere o lo sporco che cui accumularsi all'interno o sull'unità. dal corpo che l'ha accumulato.
• Non utilizzato detersivi aggressivi o detergenti aggressivi. detergenti o soluzioni chimiche, come la superficie dell'acqua, come la superficie dei componenti in plastica possono essere danneggiati.

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che questi prodotti non sono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'aministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentiazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persona da seguenze negative.

Importatore per la Gran Bretagna:

Identificazione del modello (i)	10033139
Indicazione Simbolo Valore	Unità Ind.	cazione Unità
Potenza termica Solo per gli apparetti per il riscaldamento				d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale Pnom 2,0 kW Controllo manuale del carico termico con termostato integrato						no
Potenza termica minima (valore indicativo)	Pmin 0 kW Controllo manuale del carico termico con risconto della temperature ambiente e/o esterna					no
Potenza termica massima continua	Pmax,c 2 kW Controllo elettronico con risconto della temperature ambiente e/o esterna					no
Consumo di elettricità ausiliaria					Potenza termica con supporto del ventilatore	no
Per la potenza termica nominale (Motore del ventilatore)	elmax n.	a. kW			Tipio di potenza termica / controlo della temperature ambiente
Per la potenza termica minima (Motore del ventilatore)	elmin	n. a. kW	Potenza termica di un solo livello, alla controlo della temperature ambiente			no
In modalità di attesa	eISB	0,001	kW		Due o più livelli impostabili manually, alla controlo della temperature ambiente	no
					Con controllo della temperature ambiente tramite termostato meccanico	no
					Con controllo elettronico della temperature ambiente	no
					Controllo elettronico della temperature ambiente e timer giornaliero	no
					Controllo elettronico della temperature ambiente e timer settimanale	si
					Altre opzioni di controllo
					Controllo della temperature ambiente con rilevamento di presenza	no
					Controllo della temperature ambiente con rilevamento di finestre aperte	si
					Con opzione telecomando	no
					ConCONTROLDIAVVADATTABLE	no
					Con limitazione del tempo di funzionamento	si
					Con sensore lampada nero	no
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germania
