OX - Rimorchio per bici Klarfit - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rimorchio per bicicletta
Marca	Klarfit
Modello	OX
Numero articolo	10034797
Dimensioni	132 x 70 x 84 cm
Peso	11.65 kg
Carico massimo	40 kg
Dimensione pneumatici	16 x 1.75 pollici
Materiale del telaio	Acciaio
Montaggio richiesto	Sì (montaggio ruote, aggancio, catarifrangenti)
Tipo di aggancio	Fissaggio all'asse posteriore della bicicletta, rotante con perno
Velocità massima raccomandata	40 km/h
Uso previsto	Trasporto di merci (non persone)
Sicurezza	Freni della bicicletta in buone condizioni, distanza di frenata aumentata
Manutenzione	Controllare pressione pneumatici e aggancio prima di ogni utilizzo
Catarifrangenti	Inclusi, da fissare sulle ruote
Pieghevole	Telaio pieghevole
Produttore	Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania

Domande frequenti - OX Klarfit

Qual è il carico massimo del rimorchio Klarfit OX?

Il carico massimo è di 40 kg.

Posso trasportare persone in questo rimorchio?

No, il rimorchio è progettato solo per il trasporto di merci, non di persone.

Quale velocità massima non superare?

Non superare 40 km/h con il rimorchio.

Come assemblare le ruote?

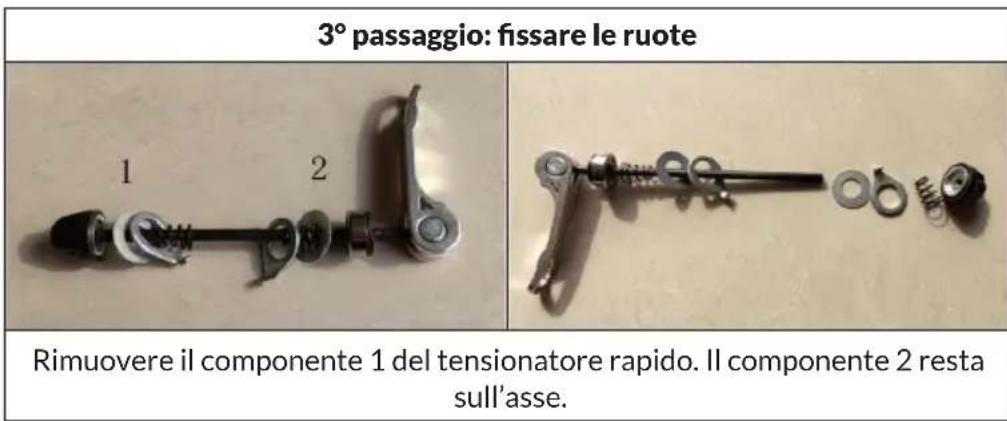

Rimuovere la parte 1 del bloccaggio rapido, inserire la ruota nel supporto dell'asse, fissare la parte 2 all'esterno con le rondelle, poi la parte 1 all'interno e serrare.

Come fissare l'aggancio?

Rimuovere il perno di bloccaggio, ruotare l'aggancio di 180° e fissarlo con il perno quando l'aggancio è aperto.

Qual è la dimensione degli pneumatici?

Gli pneumatici misurano 16 x 1.75 pollici.

Cosa controllare prima di ogni utilizzo?

Controllare lo stato della bicicletta e del rimorchio, l'aggancio e la pressione degli pneumatici.

Dove trovare il manuale d'uso?

Il manuale è incluso nella confezione e disponibile online su notice-facile.com.

Posso usare il rimorchio su terreni accidentati?

No, evitare terreni sassosi, buche e superfici irregolari. Utilizzare preferibilmente su strade lisce.

Come contattare il produttore?

Contattare Chal-Tec GmbH all'indirizzo Wallstraße 16, 10179 Berlino, Germania.

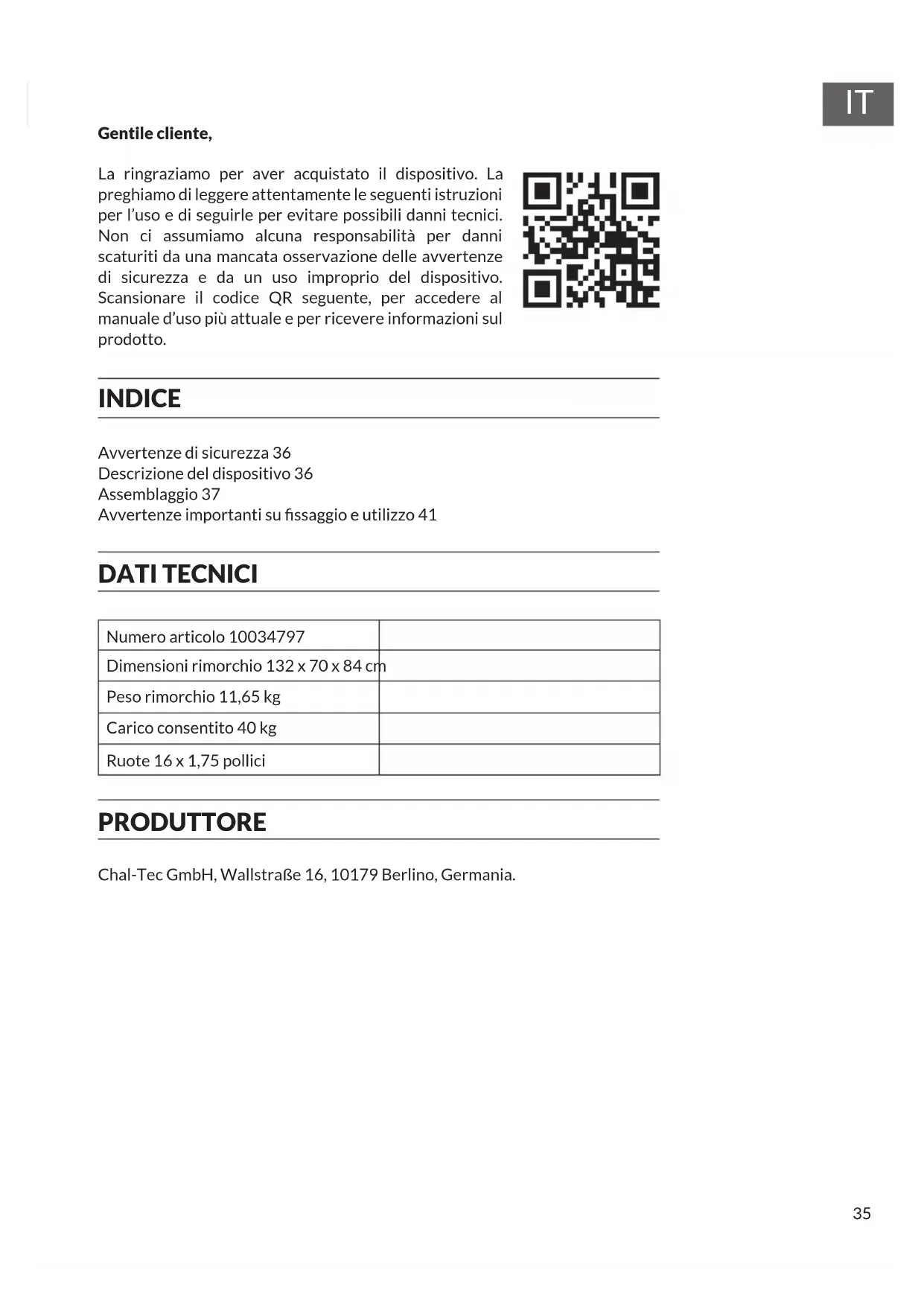

MANUALE UTENTE OX Klarfit

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avverenze di sicurezza 36

Descrizione del dispositivo 36

Assemblaggio 37

Avvertenze importanti su fissaggio e utilizzato 41

DATI TECHNICI

Numero articolo 10034797
Dimensioni rimorchio 132 x 70 x 84 cm
Peso rimorchio 11,65 kg
Carico consentito 40 kg
Ruote 16 x 1,75 pollici

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

AVVERTENZE DISICUREZZA

• Il rimorchio è adatto a un carico massimo di 40 kg.
  Il rimorchio non deve essere utilizzato per trasportare persone.
  Non apportare modifiche tecniche al dispositivo. Questo puo comportare pericoli e la perdita di validità della garanzia.
• Non utilizzato il rimorchio su fondi pietrosi, accidentati o in condizioni di traffico pericolose.
• La bicyclicetta che traina deve essere in perfetto stato. I freni devono funzionare perfettamente. Lo spazio di frenata aumento con il rimorchio (e il carico).
  Non viaggiare a volte 40km / h con il rimorchio.

DESCRIZIONE DEL DISPOSITIVO

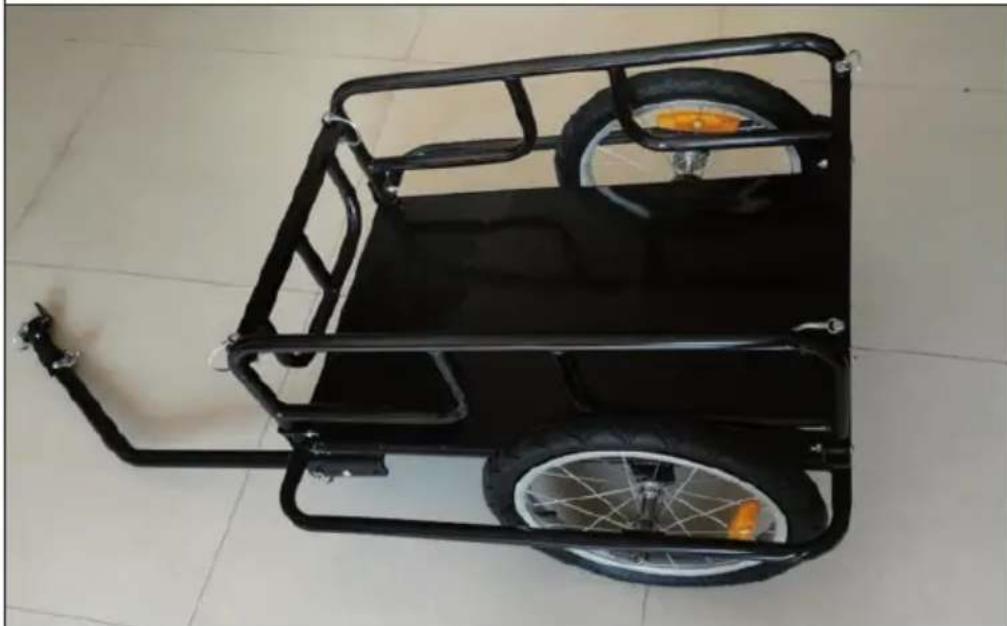

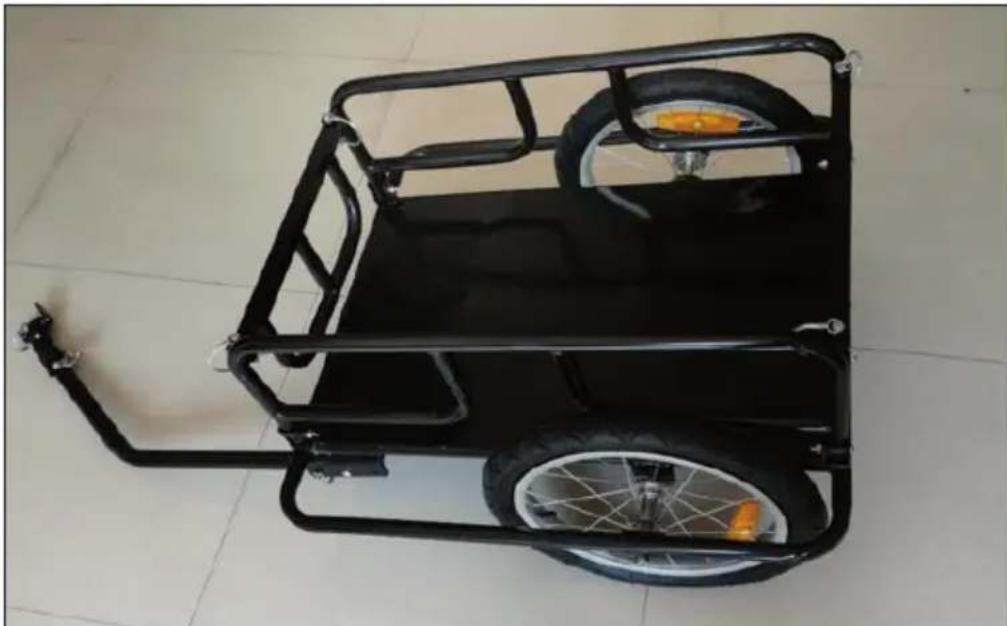

Rimorchio montato

ASSEMBLAGGIO

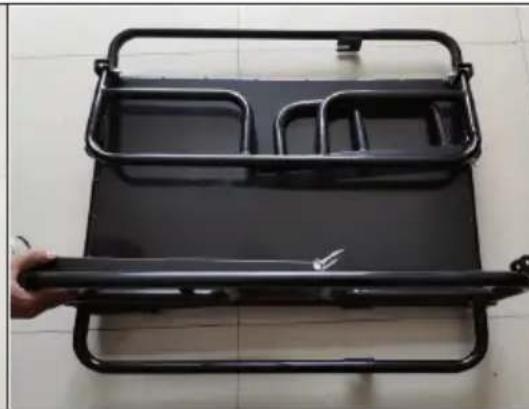

1^ passaggio: après il rimorchio

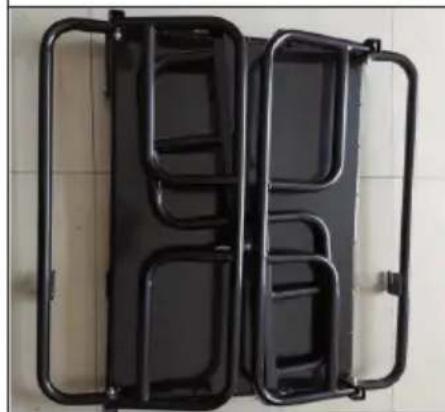

Aprière l telaio del rimorchio.

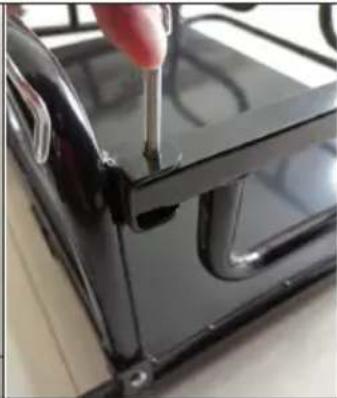

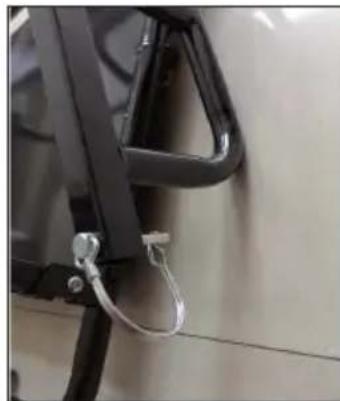

Rimuovere i perni di fissaggio dal telaio del rimorchio.

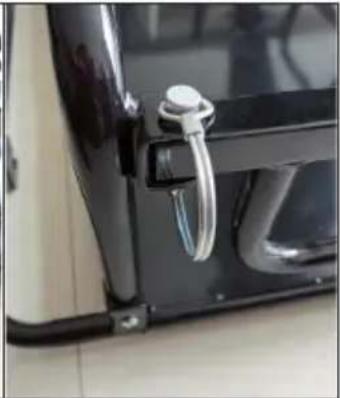

Apriere lati anteriore e posteriore del telaio del rimorchio, inseire i perni di fissaggio nei fori e bloccarli.

IT

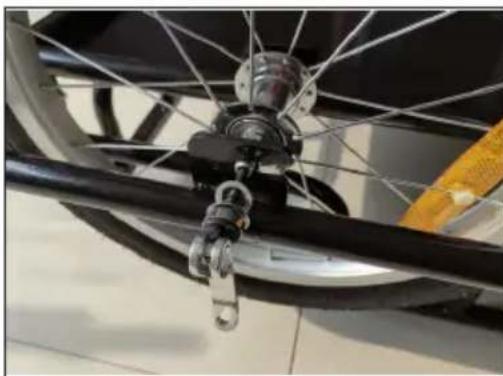

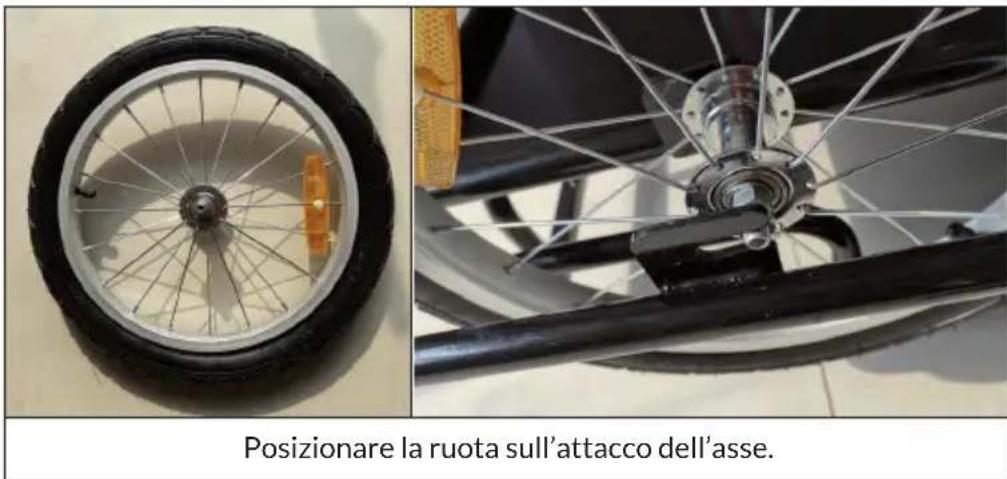

Fissare il componente 2 sul lato esterno dell'asse.

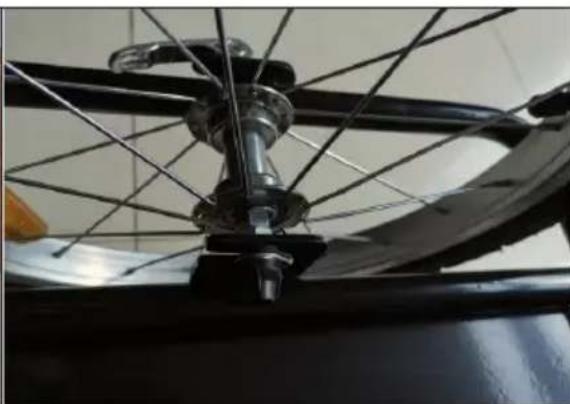

Assicurarsi che le rondelle si trovino sull'esterno dell'attacco dell'asse.

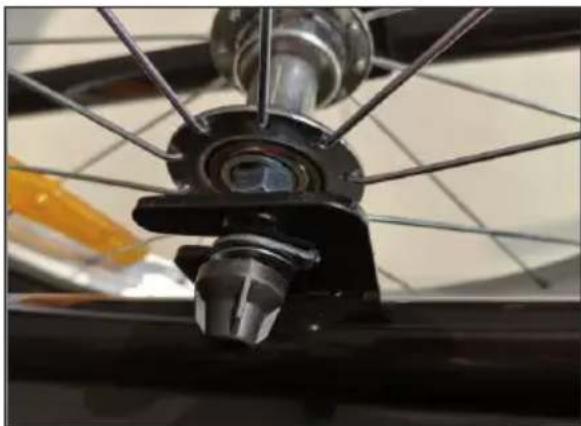

Fissare il componente 1 sul lato interno dell'asse. Assicurarsi che le rondelle si trovino sull'esterno dell'attacco dell'asse.

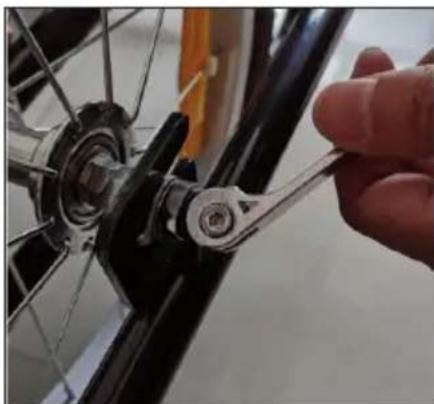

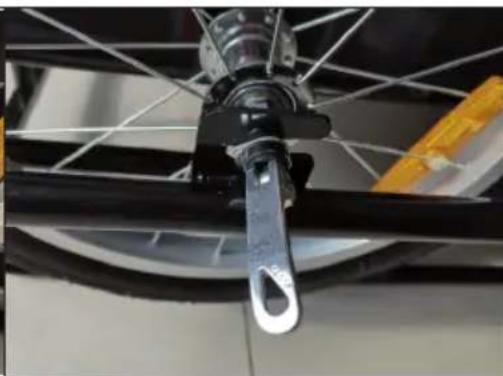

Stringere saldamente gli assi con il tensionatore rapido.

4^ passaggio: fissare il collegamento del rimorchio

Rimuovere il perno di fissaggio dal collegamento del rimorchio.

Ruotare il collegamento del rimorchio di 180^ e bloccare il collegamento del rimorchio aperto con il perno di fissaggio.

5^ passaggio: fissare i catarifrangenti

Fissare poi catarifrangenti alle ruote.

AVVERTENZE IMPORTANTI SU FISSAGGIO E UTILIZZO

Note: il collegamento tra bicycletta e rimorchio è il passaggio più importante del processo di montaggio. Assicurarsi che il rimorchio sia collegato in modo sicuro alla bicycletta. Se non è possible fissare o stringere il collegamento del rimorchio alla bici, non utilizzato il rimorchio. Rivolgetevi al vostro rivenditore di bici di fiducia, in modo da ottenere supporto per un'installazione corretta.

• Controllare le condizioni di bicycletta e rimorchio prima di agli utilizzato.
• Prestare attenzione quando si viaggio con il rimorchio e rispettoare sempre le regole della strada locali.
• La distanza di frenata aumento con il rimorchio.
• Esercitarsi all'uso del rimorchio fino ad avere buona confidenza prima di procedere all'uso.
  Non superare il carico massimo.
• Assicurarsi di utilizzare una bicycletta adatta. In caso di dubbi, chiedete al vosto rivenditore di bicyclette o al produttore della bici.
• Dopo l'assemblaggio e prima di partire, controllare che il rimorchio sia completeness agganciato.
• Controllare regolarmente la pressione degli pneumatici.
• Se possibile,utilizzato il rimorchio solo su strade lisce.
• Evitare sanpietrini, buche o fondi sconnessi.
• Se si viaggio in discesa o in curva, rallentare.
