GDT 1200 I - Pompa dell'acqua Güde - Manuale utente e istruzioni gratuiti

Marca	Güde
Modello	GDT 1200 I
Tipo di prodotto	Pompa sommersa per acqua
Alimentazione	230 V / 50 Hz
Potenza motore (P1)	1200 W
Profondità max. di immersione	12 m
Altezza max. di mandata	40 m
Portata max.	6000 l/h
Dimensione max. delle particelle	1 mm
Temperatura max. dell'acqua	35 °C
Raccordo tubo	1" (filettatura)
Grado di protezione	IPX8
Peso	10,8 kg
Numero d'ordine	94240 / 94242
Utilizzi principali	Prosciugamento, travaso, svuotamento (casa, giardino, agricoltura)
Funzionalità	Interruttore a galleggiante integrato, protezione termica
Manutenzione e pulizia	Sciacquare con acqua pulita dopo l'uso; prima del rimessaggio invernale, svuotare e oliare le guarnizioni
Sicurezza	Interruttore differenziale 30 mA obbligatorio; non far funzionare a secco; temperatura max. 35 °C
Ricambi e riparabilità	Riparazioni esclusivamente dal servizio post-vendita; utilizzare pezzi originali
Garanzia	Secondo il certificato di garanzia allegato (difetti materiali/di fabbricazione)

Domande frequenti - GDT 1200 I Güde

Quali tipi di acqua posso pompare con la Güde GDT 1200 I?

Questa pompa è progettata per il prosciugamento, il travaso e lo svuotamento di acqua chiara o leggermente carica (particelle fino a 1 mm). Non utilizzare per acqua potabile né per funzionamento continuo in stagni o ruscelli.

Qual è la profondità massima di immersione della pompa?

La profondità massima di immersione è di 12 metri. Assicurarsi di immergere completamente la pompa per evitare il funzionamento a secco.

Come installare correttamente la pompa in un pozzo o in una cisterna?

Posizionare la pompa verticalmente sul fondo del pozzo, collegare il tubo di mandata (filettatura 1") e collegarla a una presa protetta da un interruttore differenziale 30 mA. Assicurarsi che il galleggiante possa muoversi liberamente.

Cosa fare se la pompa non si avvia?

Prima di tutto verificare la tensione di alimentazione. Se è corretta, controllare che la girante della pompa non sia bloccata da un corpo estraneo. Assicurarsi anche che il galleggiante non sia in posizione di arresto (livello dell'acqua insufficiente).

Perché la portata d'acqua è bassa?

Possibili cause: cestello di aspirazione sporco, temperatura dell'acqua troppo alta (max 35 °C) o altezza di mandata troppo elevata (max 40 m). Pulire il cestello e lasciare raffreddare la pompa se necessario.

La pompa può funzionare a secco?

No, il funzionamento a secco è vietato e può danneggiare la pompa. Deve essere sempre immersa durante il funzionamento. Il galleggiante interrompe automaticamente l'alimentazione se il livello dell'acqua è troppo basso.

Come effettuare la manutenzione della pompa dopo l'uso?

Dopo ogni utilizzo, sciacquare la pompa con acqua pulita per rimuovere i residui. Prima dell'inverno, svuotare completamente l'acqua e oliare le guarnizioni meccaniche con olio vegetale per evitare che si attacchino.

Posso usare la pompa in modo continuo?

No, la pompa non è progettata per un funzionamento continuo (es.: pompa di circolazione). Utilizzare un timer a contatto e rispettare pause sufficienti tra i cicli per prolungarne la durata.

Cosa fare se il cavo di alimentazione è danneggiato?

Un cavo danneggiato deve essere sostituito esclusivamente dal produttore o da un elettricista qualificato. Non utilizzare mai la pompa con un cavo danneggiato, rischio di elettrocuzione.

Dove posso trovare pezzi di ricambio o far riparare la pompa?

Le riparazioni devono essere effettuate dal servizio post-vendita Güde. Utilizzare solo pezzi originali. Visita il sito www.gude.com nella sezione Assistenza per ricevere aiuto.

MANUALE UTENTE GDT 1200 I Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione I'elettroutensile.

DATI TECNICI | USO IN CONFORMITA ALLA DESTINATIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITA CE 20

Nederlandsls

TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUK VAN HET SYSTEEM
VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EG-CONFORMITEITVERKLARING 24

Cesky

TECHNICKÉ UDAJE | POUZITIV SOULADU S URÇENIM | BEZPEÇNOSTNI POKNYI
UDRŽBA | ZÁRUKA | PROHLÁSENİ O SHODE EU 28

Slovensky

TECHNICKÉ UDAJE | POUZITIE PODLA PREDPISOV | BEZPECNOTNE POKNY | UDRZBA | ZÁRUKA | VYHLÁSENIE O ZHODE EU 32

Magyar

MUSZAKI ADATOK | RENDELTÉS SzerINTI HASNZÁLAT | BIZTONSAGI UTASITÁSK | KARBANTARTÁS | JÖTÁLLÁS | AZONOSSAGI NYILATKOZAT EU 36

Slovenija

TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA | IZJAVA O USTREZNOSTI EU 40

Hrvatski

TEHNICKI PODACI | NAMJENSKA UPORABA | SIGURNOSNE UPUTE | ODRZAVANJE | JAMSTVO | IZJAVA O SUKLADNOSTI EU 44

Былгарский

TEXHNUECKN DAHHN I3NIOJI3BAHE B CbOTBETCTBNE C INPEJHA3HAUEHNETO IHNCTPYKUNI NO BE3OJNACHOCT IIOIDPbXKA CE-DEKJIAPAUNA 3A CbOTBETCTBNE 48

Romania

DATE TEHNICE | UTILIZARE CONFORM DESTINATIONI | INSTRUCTION DE SECURITATE | INTREINERE | GARANTI E DECLARATIE DE CONFORMITATE UE 52

Srpski

TEHNICKI PODACI 7 | NAMENSKA UPOTREBA | SIGURNOSNA UPUTSTVA | ODRZAVANJE | GARANCIJA | IZJAVA O USKLADENOSTI SA PROPISIMA EU 56

Polski

DANE TECHNICZE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM | WSKAZOWKI BEZPIECZENSTWA | KONSERWACJA | GWARANCJA | DEKLARACJA ZGODNOSCWE | 60

EG-Konformitätserkläung | EC-Declaration of Conformity | Déclaration de conformité CE | Dichiarazione di conformità CE | EG-Conformiteitverklaring | Prohläseni o shode EU | Vyhläsenie o zhode EU | Azonossagi nyilatkozat EU | Izjava o ustreznosti EU | Izjava o sukladnosti EU | Декларця за sxodстwo c EC | Declaratie de conformitate UE | Izjava o usklaDENosti sa propisima EU

DE ANSCHLUSS

HU FESZULTSEG

GB SERVICE CONNECTION

SI PRIKLJUCEK

FR ALIMENTATION

HR PRIKLJUÇAK

IT ALLACCIAMENTO

BG PNCBEdNHHEHNE

NL AANSLUITING

RO RACORD

CZ PRIPOJKA

BA PRIKLJUCAK

SK PRIPOJKA

PL PODLACZENIE

DE INBETRIEBNAHME HU UZEMBE HELYEZES

GB STARTING-UP THE MACHINE

SI UVEDBA VPOGON

FR MISE EN SERVICE HR PUSTANJE U RAD

IT FUNZIONAMENTO AUTOMATICO/CONTINUO

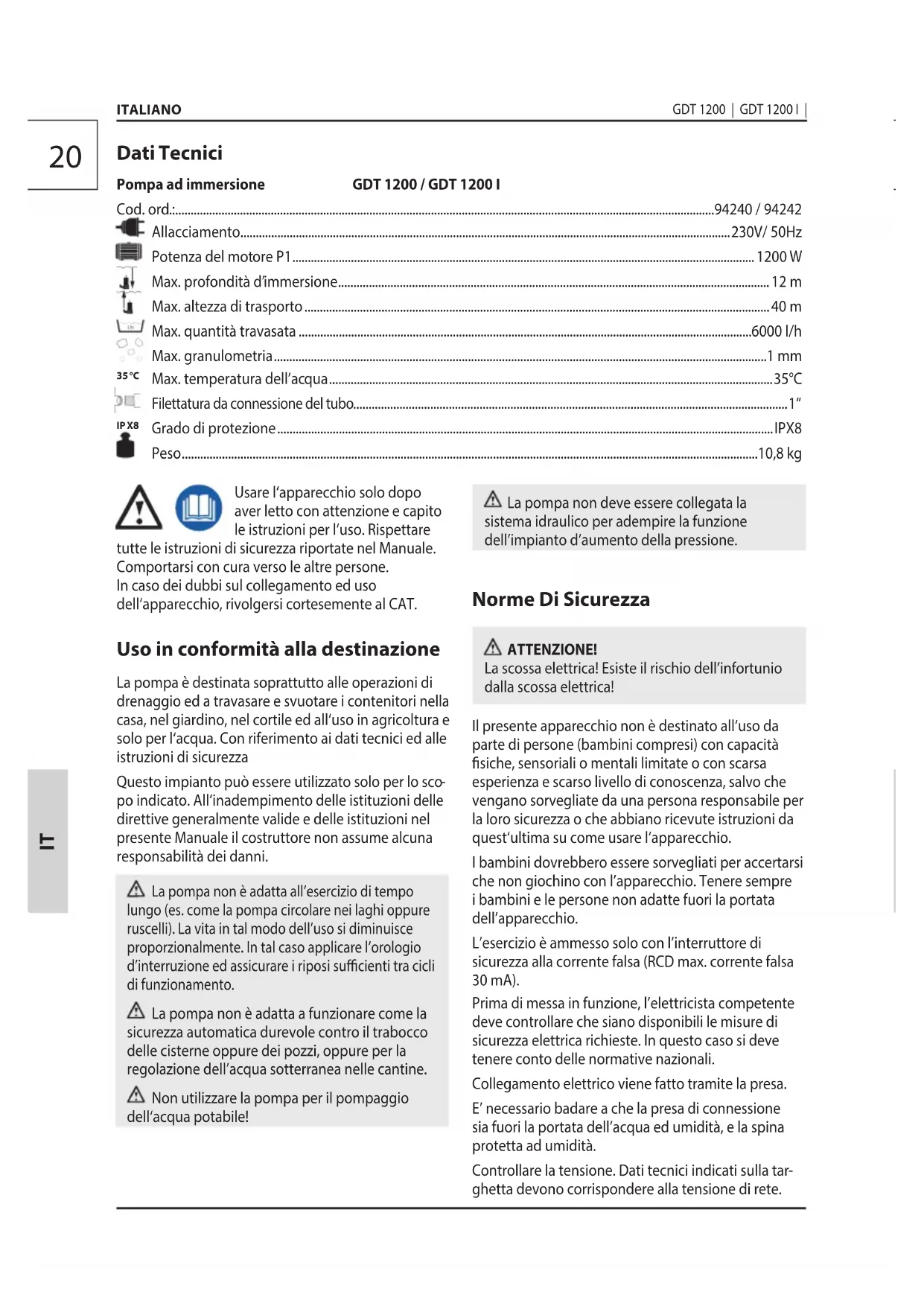

Cod.	ord.:	94240 / 94242
	Allacciamento	230V/ 50Hz
	Potenza del motore P1	1200 W
	Max. profondità d'immersione	12 m
	Max. altezza di trasporto	40 m
	Max. quantità travasata	6000 l/h
	Max. granulometria	1 mm
35°C	Max. temperatura dell'acqua	35°C
	Filettatura da connessione del tubo	1"
IPX8	Grado di protezione	IPX8
	Peso	10,8 kg

Usare l'apparecchio solo dopo aver fatto con attenzione e capito le istruzioni per l'uso. Rispettare

tutte le istruzioni di sicurezza riportate nel Manuale.

Comportarsi con cura verso le altre personne.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Uso in conformità alla destinazione

La pompa è destinata soprattutto alle operazioni di drenaggio ed a travasare e svuotare i contentitori nella casa, nel giardino, nel cortile ed all'uso in agricoltura e solo per l'acqua. Con riferimento ai dati tecnici ed alle istruzioni di sicurezza

Questo impianto cui è iludere.
Questo impianto cui è iludere.
All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

La pompa non è adatta all'esercizio di tempo lungo (es. come la pompa circolare nei laghi oppure ruscelli). La vita in tal modo dell'uso si diminuisce proportionalmente. In tal caso applicare l'orologio d'interruzione ed assicurare i riposi sufficienti tra cicli di funzionamento.
La pompa non è adatta a funzionare come la sicurezza automatica durevole contro il trabocco delle cisterne oppure dei pozzi, oppure per la regolazione dell'acqua sotterranea nelle cantine.
Non utilizzato la pompa per il pompaggio dell'acqua potabile!

La pompa non deve essere collegata la!.
sistema idraulico per adempire la funzione.
dell'impianto d'autoento della pressione.

Norme Di Sicurezza

ATTENZIONE!

La scossa elettrica! Esiste il rischio dell'infortunio alla scossa elettrica!

Il presente apparecchio non è destinato all'uso da parte di persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o con scarsa esperienza e scarso livello di conoscenza, salvo che vengano sorvegliate da una persona responsable per la loro sicurezza o che abbiano ricevute istruzioni da quest'ultima su come usare l'apparecchio.

I bambini dovrebbero essere sorvegliati per accertarsi che non giochino con l'apparecchio. Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA).

Prima di messa in funzione, l'elettricista competente deve controllare che siano disponibili le misure di sicurezza elettrica richieste. In quello caso si deve tenereconto delle normative nazionali.

Collegamento elettrico viene fattotramite la presa.

E' necessario badare a che la presa di connessione si fuori la portata dell'acqua ed umidità, e la spina protetta ad umidità.

Controllare la tensione. Dati tecnici individati sulla targhetta devono corrispondere alla tensione di rete.

Utilizzare solo prolonghe protette contro gli spruzzi d'acqua e adatte per l'uso all'aperto.

Mai toccare il cavo della pompa connessa alla rete, non immergerla, non sollevarla ne trasportarla!

Prima di mettere in funzione l'apparecchio, contro lare che non sia danneggiato il cavo elettrico e/o la presa

Per evitare i pericoli dell'infortunio, il cavod'alimentazione danneggiato deve essere sostituito dal produttore. In nessun caso si dovanno effettuare riparazioni in proprio.

Proteggere il cavo alle temperature elevate, olio ed angoli vivi.

Prima di immergere la pompa, in esclusione dall'esercizio, in rimozione dei guasti e prima di manutenzione, sconnettere la spina alla presa.

Durante la funzione della pompa, nel liquido non devono essere né persone, né animali (ad es. piscine, cantine etc.).

In nessun caso la pompa deve essere in marcia a secco.

Non abbandonare la pompa in funzione per evitare i danni causati dall'eventuale malfunzionamento. La pompa non utilizzata sconnettere sempre alla rete elettrica.

La temperatura del liquido pompato non deve superare +35^

Una fuoriuscita di lubricificante potrebbe causare l'inquinamento del liquido.

Nel caso dell'utilizzo della pompa nei laghi, pozzi etc. e nei reparti di trattamento dell'acqua, devono essere mantenute severamente le normative per uso delle pompè, valide nel Paese dell'utilizzo.

L'Utente assume la responsabilità verso terzi trattatasi dell'utilizzo della pompa (centraline idriche etc.).

Requisiti all'operaore

L'operaatore è obbligato, prima di usare la macchina, leggere attendamente il Manuale d'Uso.

Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: Posso navorare con l'apparecchio solo le personne che hanno raggiunto 16 anni.

L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestreamento professionale per raggiungere la pratica sotto controlo dell'istruttore.

Istruzioni: L'uso dell'apparecchio richiede solo le adequate istruzioni del professionista rispettamente leggere il Manuale d'Uso. Non sono necessarie

leistruzioni speciali.

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti ettranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro devese essere sempre dotato della cassetta di pronto socorro per eventuali incidenti. Il materiale utilizzato devese essere aggiunto immediatamente. In caso di richiesta del pronto socorro comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
   3.Numero dei feriti
3. Tipo della ferita

Manutenzione

Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina alla presa di rete.

Prima di anni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati..

In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..

In caso di apparecchio difettioso, la riparazione deve essere eseguita dal CAT. Utilizzare solo gli accessori e ricambi originali.

Per garantire la vita durevole delle guarnizioni della pompa è consigliato sciacquare periodicamente la pompa dell'acqua pulita.

Durante lo stoccaggio nell'inverno occorre badare a che l'apparecchio sia privo dell'acqua, altrimenti il prodotto cui è essere danneggiato del gelo. Prima di qualsiasi trasporto sconnettre la pompa alla rete! La pompa deve essere totalmente svuotata e conservata con la protezione antigelo. Per evitare incollaggio delle guarnizioni meccaniche sciacquare la pompa con olio adatto (es. olio vegetale).

Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiante soddisfacente. La manutenzione e cura mancanti possono potareagli

incidenti e ferite inaspettabili.

Garanzia

I diritti di garanzia secondo la Listà di garanzia.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche I'inosservanza del Manuale d'Uso, del montaggio e l'usura normale..

GüDE non assume alcuna responsabilità dei danni in conseguenza dell'installazione profana oppure l'uso improprio.

L'impiano deve essere controllato negli intervalli periodici con riguardo al suo perfetto stato.

Vi avvertiamo che, secondo le norme vigenti, non assumiamo una responsabilità degli eventuali danni dovuti dai nostri apparecchi nei casi sotto indicati: riparazioni non amesse, eseguite presso centri non autorizzati; Utilizzo in controversia alla destinazione dell'uso; Sovraccarico della pompa del funzionamento durevole. Danni dovuti dal gelo ed altri, provocati dagli effetti climatici;

Le stesse prescrizioni valgono per i componenti degli accessori.

In ambito della prevenzioneagli eventuali danni (ad es. locali inondati etc.) in consequence della funizione errata della pompa (guasti e/o difetti), il proprietario (esercen- te) è obbligato assumere le adatte misure di sicurezza (montaggio dell'allarme, pompa di scorta etc.).

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocamente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina. Per avererequesti dati sempre disponibili, indicarli qui sotto, per favore:

N^ serie:

Cod. ord.:

Anno di produzione:

Simboli

Prima dell'uso leggere il Manuale d'Uso

Prima di eseguire lavori di qualsiasti tipo sull'apparecchio levare sempre la spina alla presa di corrente.

E' vietato tirare il cavo / trasporto sul cavo

E' vietato sostare nel fluido da travasare

Avviso alla pericolosa tensione elettrica

Avviso alla partenza automatica

Accessorio - Non incluso in dotazione standard, disponibile a parte come accessorio.

Gli apparecchi elettrici/elettronici difettosi /o da smaltire devono essere consegnati ai centri autorizzati.

Proteggere all'umidita

L'imballo deve essere rivolto verso alto

Programma delle ispezioni e della manutenzione

Intervallo di tempo Descrizione Altri dettagli eventuali
Secondo la ne-cessità ed il grado dell'inquinamento	Pulire e sciacquare Controllo funzione dell'interruttore a galleggiante

Guasti - Cause - Rimozione

Guasto Causa Rimozione
Motore non parte Manca	la tensione di rete Ruota della pompa bloccata Interruttore a galleggiante in posizione di spegnimento	Controllare la tensione Ispezionare il girante della pompa se non ci sono presenti i corpi estranei. Controllare il livello dell'accua
Pompa non aspira Pompa	senza l'accua Livello d'accua troppo basso Intasata la ruota della pompa	Far uscire le bolle dell'aria→4 Specnere la pompa, il livello d'accua deve salire. Eliminare l'intasamento.
Il termico spegne la pompa →5	Gabbia aspirante sporca Temperatura dell'accua troppo elevata La pompa funzione sempre in pressione massima.	Pulire la gabbia aspirante, far raffreddare la pompa Abbassare la temperature dell'accua Inserire più dei riposi
Quantità insufficiente dell'accua da travasare	Gabbia aspirante sporca Livello d'accua scende rapidamente. Superata l'altezza massima di trasporto Tubazione di trasporto piegata	Pulire la gabbia d'aspirazione. Assicurare l'afflusso sufficiente Controllare lunghezza del percorso di trasporto→3 Controllare la tubazione di trasporto

Technische Gegevens

Dompelpomp GDT 1200 / GDT 1200 I

Instruisci De Securitate

ATENTIE!

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente nei, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da moi non autorizzata, la presente dichiarazione perde la propria validità.
