MANUALE UTENTE UV36H LG

Leggere con attenzione questo manuale prima di usare l'unità e conservare per uso futuro.

TIPO: Condizionatore d'aria sospeso a soffitto

CONSIGLI PER RISPARMIO ENERGETICO

Qui potete trovare alcuni consigli che vi aiuteranno a minimizzare il consumo di energia durante l'uso del condizionatore. Potete usare il condizionatore con maggiore efficienza se applicherete le istruzioni indicate di seguito.

• Non raffreddare ecessivamente l'ambiente interno. Questo può essere pericoloso per la vostra salute e provocare un consumo eccessivo di energia elettrica.
• Schermare la luce solare con tende o schermi quando si usa il condizionatore.
• Tenere chiuse le porte e le finestre quando si usa il condizionatore.
• Regolare la direzione del flusso d'aria verticalmente o orizzontalmente per far circolare l'aria interna.
• Accelerare la velocità del ventilatore per raffreddare o riscaldare l'aria interna rapidamente, in un breve periodo di tempo.
• Aprire regolarmente le finestre per la ventilazione in quanto la qualità dell'aria interna può peggiorare se il condizionatore viene usato per molte ore.
• Pulire il filtro dell'aria ogni 2 settimane. La polvere e le impurità raccolte nel filtro dell'aria possono bloccare il flusso d'aria o ridurre le funzioni di raffreddamento/deumidificazione.

Per le vostre registrazioni

Conservare la ricevuta di questa pagina in caso dobbiate provare la data di acquisto o per rivendicazioni di garanzia. Scrivere il numero di modello e il numero di serie qui.

Numero modello :

Numero di serie :

I numeri sono riportati sull'etichetta a lato di ogni unità.

Nome del venditore :

Data di acquisto :

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE L'APPARECCHIO.

Usare sempre le seguenti precauzioni per evitare pericolose situazioni e assicurare la prestazione massima del prodotto.

AVVISO

Si possono verificare ferimenti gravi o la morte se le istruzioni sono ignore.

ATTENZIONE

Si può verificare un fermento non grave o danno del prodotto se le istruzioni sono ignorate.

AVVISO

• L'installazione o le riparazioni fatte da personale non qualificato possono essere pericolose per voi e per altri.
• Il prodotto dovrà essere installato secondo le norme di cablaggio del paese interessato.
• Le informazioni contenute nel manuale sono previste per l'uso da parte di un tecnico di manutenzione qualificato addestrato sulle procedure di sicurezza e equipaggiato con attrezzi e strumenti adatti.
• La mancata lettura e applicazione delle istruzioni di questo manuale può provocare malfunzionamento dell'apparecchio, danno alla proprietà e ferimenti della persona e/o la morte.

Installazione

• Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato. Vi è il rischio di scosse elettriche o incendio.
• Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato. Non smontare o tentare di riparare il prodotto. Vi è il rischio di scosse elettriche o incendio.
• Il prodotto deve essere sempre provvisto di messa a terra. Vi è il rischio di scosse elettriche o incendio.
• Installare il pannello e il coperchio della scatola di controllo in modo sicuro. Vi è il rischio di scosse elettriche o incendio.
• Installare sempre un interruttore automatico e circuito dedicato. L'errato cablaggio o installazione può causare incendi o scosse elettriche.
• Utilizzare fusibili o interruttori automatici di giusta tensione. Vi è il rischio di scosse elettriche o incendio.
• Non modificare o prolungare il cavo di alimentazione. Vi è il rischio di scosse elettriche o incendio.
• L'unità non deve essere installata né rimossa dall'utente (cliente). Vi è il rischio di scosse elettriche o incendio, explosion, or injury.
• C'è il rischio di scossa elettrica o incendio, esplosione o lesioni. Disimballare e installare il prodotto con attenzione. I bordi taglienti possono causare infortuni. Fare particolare attenzione ai bordi del contenitore e alle alette del condensatore e dell'evaporatore.
• Per l'installazione, rivolgersi sempre al rivenditore o a un centro di assistenza autorizzato. C'è il rischio di scossa elettrica o incendio, esplosione o lesioni.

• Non installare il prodotto su supporti di installazione difettosi. Ciò potrebbe causare infortuni, incidenti o danni al prodotto.

• Verificare che la zona di installazione non si deteriori con l'età. Se la base si rompe, l'unità può cadere con essa, causando infortuni a persone, guasti al prodotto o danni alle cose.

• Non utilizzare il prodotto troppo a lungo in ambienti molto umidi e con una finestra o una porta aperta. L'umidità potrebbe condensarsi e bagnare o danneggiare i mobili.

Funzionamento

• Avere cura di non tirare o danneggiare il cavo di alimentazione durante il funzionamento. Vi è il rischio di scosse elettriche o incendio.
• Non mettere nulla sul cavo di alimentazione. Vi è il rischio di scosse elettriche o incendio.
• Non collegare(scollegare) il cavo di alimentazione alla(dalla) presa durante il funzionamento. Vi è il rischio di scosse elettriche o incendio.
• Non toccare il prodotto con le mani bagnate. Vi è il rischio di scosse elettriche o incendio.
• Non posizionare riscaldatori o altre apparecchiature vicino al cavo di alimentazione. Vi è il rischio di scosse elettriche o incendio.
• Evitare l'ingresso di acqua nelle parti elettriche. Vi è il rischio di scosse elettriche, incendio o guasti al prodotto.
• Non conservare o utilizzare gas infiammabili o combustibili in prossimità del prodotto. Vi è il rischio di incendio o guasti al prodotto.
• Non utilizzare il prodotto in ambienti completamente chiusi per periodi prolungati. Potrebbe esservi una scarsità di ossigeno.
• In caso di perdite di gas infiammabile, chiudere il gas e aprire la finestra per ventilare il locale prima di azionare l'unità. Non utilizzare il telefono o accendere o spegnere interruttori. Vi è il rischio di esplosioni o incendi.
• In caso di rumori, odori o fumo anomali provenienti dal prodotto. Spegnere l'interruttore automatico e scollegare il cavo di alimentazione. Vi è il rischio di scosse elettriche o incendio.
• Arrestare il funzionamento e chiudere la finestra in caso di tempeste o uragani. Se possibile, rimuovere il prodotto dalla finestra prima che arrivi un uragano. Vi è il rischio di danni alle cose, guasti al prodotto o scosse elettriche.
• Non aprire la griglia di aspirazione del prodotto durante il funzionamento. Non toccare il filtro elettrostatico, se l'unità è equipaggiata con esso. C'è il rischio di lesioni fisiche, scossa elettrica o guasto del prodotto.
• In caso di allagamento del prodotto, rivolgersi a un centro di assistenza autorizzato. Vi è il rischio di scosse elettriche o incendio.
• Evitare che nel prodotto entri acqua. Vi è il rischio di scosse elettriche, incendio o danni al prodotto.
• Di tanto in tanto, ventilare il prodotto quando utilizzato insieme a fornelli ecc. Vi è il rischio di scosse elettriche o incendio.
• Spegnere l'alimentazione prima di pulire o riparare il prodotto. Vi è il rischio di scosse elettriche.
• In caso di inutilizzo del prodotto per lunghi periodi, scollegare il cavo di alimentazione e spegnere l'interruttore automatico. Vi è il rischio di guasti del prodotto o attivazione accidentale.
• Evitare che l'unità esterna sia calpestata da qualcuno. Ciò potrebbe provocare lesioni personali e danni al prodotto.

ATTENZIONE

Installazione

• Controllare sempre che non vi siano perdite del gas (refrigerante) successivamente all'installazione o riparazione del prodotto. Livelli di refrigerante insufficienti possono provocare guasti al prodotto.
• Installare il tubo flessibile di scarico in modo da garantire uno scarico corretto e sicuro. Un collegamento erroneo potrebbe provocare perdite d'acqua.
• Mantenere il prodotto in piano durante l'installazione. Per evitare vibrazioni o perdite d'acqua.
• Non installare il prodotto in posizioni in cui il rumore o l'aria calda proveniente dall'unità esterna possano recare disturbo al vicinato. Ciò potrebbe causare problemi con i vicini.
• Per sollevare e trasportare il prodotto sono consigliabili due o più persone. Evitare lesioni personali.
• Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di sale). Ciò può provocare corrosione del prodotto. La corrosione, particolarmente sulle alette del condensatore e evaporatore può provocare guasti del prodotto o un funzionamento inefficiente.

Funzionamento

• Non esporre la pelle direttamente all'aria fredda per periodi prolungati (Non sostare sotto corrente d'aria). Ciò potrebbe causare danni alla salute.
• Non utilizzare l'apparecchio per scopi specifici come conservare alimenti, opere d'arte ecc. L'unità è un condizionatore d'aria, non un sistema di refrigerazione di precisione. C'è il rischio di danni o perdita di proprietà.
• Non bloccare l'ingresso o l'uscita del flusso d'aria. In caso contrario, si potrebbero verificare guasti al prodotto.
• Utilizzare un panno soffice per la pulizia. Non utilizzare detergenti potenti, solventi e così via. Vi è il rischio di scosse elettriche, incendio o danni alle parti in plastica del prodotto.
• Non toccare le parti metalliche del prodotto durante la rimozione del filtro dell'aria. Sono molto appuntite! Rischio di lesioni personali.
• Non calpestare o mettere oggetti sul prodotto (unità esterne) Vi è il rischio di infortuni alle persone e guasti al prodotto.
• Inserire sempre il filtro in modo stabile. Pulire il filtro almeno ogni 2 settimane, o più spesso se necessario. Un filtro sporco riduce l'efficienza del condizionatore e potrebbe causare danni o malfunzionamenti del prodotto.
• Non introdurre le mani o altri oggetti nella bocca di ingresso o uscita dell'aria durante il funzionamento. Ci sono componenti taglienti o in movimento che possono provocare lesioni personali.
• Non bere acqua fuoriuscita dal prodotto. Ciò può causare gravi danni alla salute.
• Utilizzare una scala salda per pulire o riparare il prodotto. Fare attenzione a non procurarsi lesioni personali.
• Sostituire sempre tutte le batterie del telecomando con batterie nuove dello stesso tipo. Non mescolare batterie nuove e usate o batterie di tipo diverso. Vi è il rischio di esplosioni o incendi.
• Non ricaricare o smontare le batterie. Non gettare le batterie nel fuoco. Possono provocare fiammate o esplodere.
• In caso di contatto del liquido delle batterie con la pelle o gli indumenti, lavare accuratamente con acqua pulita. Non utilizzare il telecomando se le batterie presentano delle perdite. Le sostanze chimiche delle batterie potrebbero causare scottature o altri pericoli per la salute.
• Se si ingerisce il liquido delle batterie, lavarsi i denti e rivolgersi a un dottore. Non utilizzare il telecomando se le batterie presentano delle perdite. Le sostanze chimiche delle batterie potrebbero causare scottature o altri pericoli per la salute.

SOMMARIO

2 CONSIGLI PER IL RISPARMIO ENERGETICO

3 IMPORTANTI ISTRUZIONI DI SICUREZZA

7 PRIMA DELL'USO

7 Preparazione per l'uso

7 Uso

7 Pulizia e manutenzione

7 Riparazioni

8 INTRODUZIONE AL PRODOTTO

8 Nome e funzione delle parti

8 Che cosa non fare prima dell'utilizzo

9 Indicatori luminosi di funzionamento

10 Telecomando senza fili

12 ISTRUZIONI DI UTI- LIZZO

12 Inserimento delle batterie

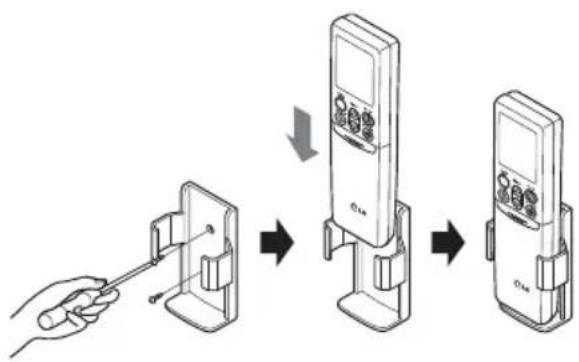

12 Manutenzione del telecomando senza fili

13 INSTRUZIONI DI INSTALLAZIONE

13 Impostazioni per l'installatore - Come entrare in modalità di impostazione dell'installatore

14 Impostazioni per l'installatore - Tabella codici di impostazione per l'installatore

15 Impostazioni per l'installatore - SIm- postazione indirizzo del controllo cen- trale

15 Impostazioni per l'installatore - Controllo indirizzo del controllo centralizzato

16 ISTRUZIONI PER IL PROPRIETARIO

16 Modo di raffreddamento - Utilizzo standard

16 Modo di raffreddamento - Raffreddamento intenso

17 Modo di riscaldamento

18 Modo commutazione automatica

18 Modo commutazione automatica - Impostazione della temperatura di modifica del modo d'uso

19 Modo utilizzo automatico

20 Modo di deumidificazione

21 Modo di uso ventilatore

22 Impostazione temperatura/controllo temperatura ambiente

23 Impostazione flusso aria

23 Come alternare Celsius/Fahrenheit

24 Tempor

25 MANUTENZIONE E RIPARAZIONE

25 Unità interna

26 Suggerimenti per il funzionamento!

26 Quando il condizionatore non fun- ziona.

27 Consigli per ricerca guasti. Risparmi- are tempo e denaro

27 Contattare immediatamente l'assistenza nei casi seguenti

PRIMA DELL'USO

Preparazione per l'uso

• Rivolgersi a un tecnico specializzato per l'installazione.
• Utilizzare un circuito dedicato.

Uso

• L'esposizione prolungata al flusso diretto dell'aria può provocare pericolo per la salute. Non esporre persone, animali o piante al flusso diretto dell'aria per periodi prolungati.
• Per la possibilità di mancanza di ossigeno, in caso di uso con fornelli o altri dispositivi di riscaldamento ventilare l'ambiente.
• Non usare il condizionatore d'aria per scopi speciali non specificati. Per es. protezione di dispositivi di precisione, animali domestici, piante, e oggetti d'arte. Un uso di questo tipo potrebbe danneggiare gli oggetti.

Pulizia e manutenzione

• Non toccare le parti metalliche dell'unità durante la rimozione del filtro. La manipolazione dei bordi taglienti potrebbe causare lesioni.
• Non pulire l'interno del condizionatore con acqua. L'esposizione all'acqua può distruggere l'isolamento, causando scosse elettriche.
• Prima di pulire l'unità, accertarsi che l'alimentazione sia esclusa e l'interruttore spento. Il ventilatore raggiunge una velocità di rotazione elevata durante il funzionamento. L'accensione accidentale dell'unità durante la pulizia delle parti interne può causare gravi lesioni.

Riparazioni

Per interventi di riparazione e manutenzione, rivolgersi sempre al centro di assistenza autorizzato.

INTRODUZIONE AL PRODOTTO

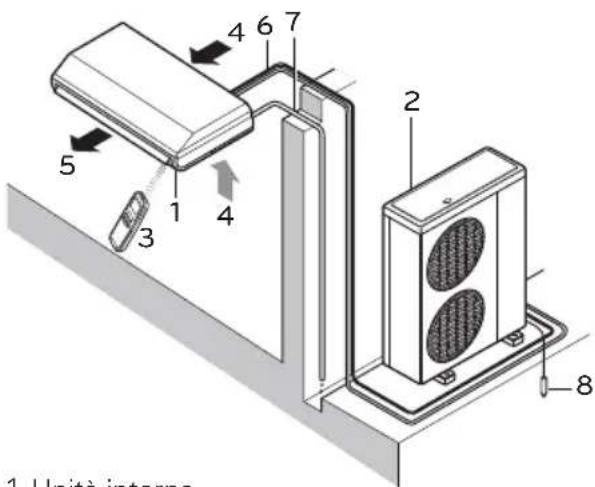

Nome e funzione delle parti

1 Unità interne 2 3 4 5 6 7 8

1 Unità interna
2 Unità esterna
3 Telecomando
4 Aria in ingresso
5 Aria di scarico
6 Tubazione del refrigerante, cavo elettrico di collegamento
7 Tubo di scarico
8 Cavi di terra Cavo per mettere a terra l'unità esterna per evitare scosse elettriche.

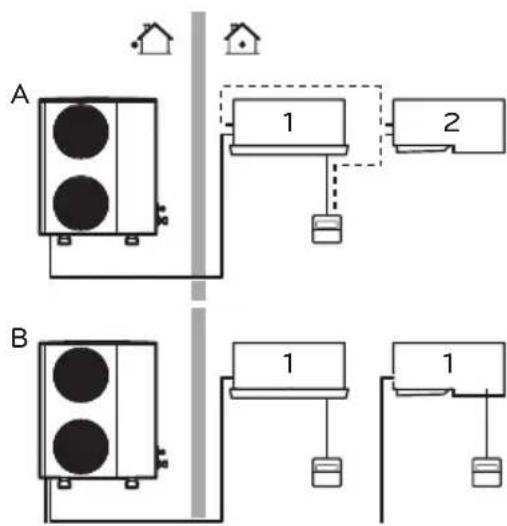

Che cosa fare prima dell'utilizzo

Se l'installazione ha un sistema di controllo personalizzato, chiedete al fornire LG per l'utilizzo che corrisponde al vostro sistema.

A Sistema a coppia o sistema di utilizzo si- multaneo
B Sistema multiplo

1 Unità con telecomando
2 Unità con telecomando (quando usato come utilizzo simultaneo)

Indicatori luminosi di funzionamento

① On/Off : Si accende durante l'uso del sistema.

Marcatura del filtro : Si accende dopo 2400 ore dal momento dell'avvio della prima unità di utilizzo.

Tempor.: Si accende durante l'uso del temporizzatore.

* Modo sbrinamento: Si accende durante il modo di sbrinamento o utilizzo di avvio a caldo. (tipo pompa di calore)

Funzionamento forzato : Per usare l'unità quando il telecomando non può essere usato per una qualsiasi ragione.

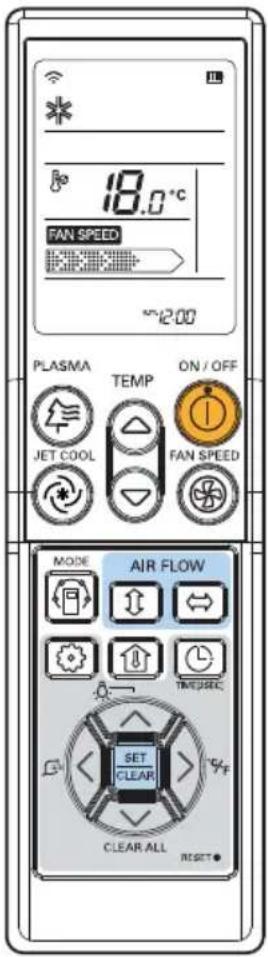

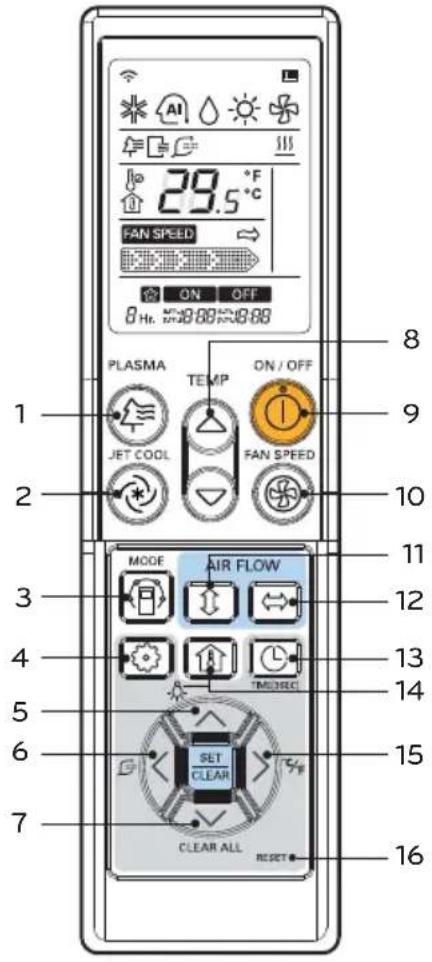

Telecomando senza fili

Questo condizionatore d'aria è equipaggiato principalmente con telecomando senza fili. Ma se volete un telecomando cablato, dovete pagare per esso.

29.5 °F FAN SPEED ON OFF 8 Hr. 0.00 0.00 0.00 1 2 3 4 5 6 7 ON / OFF JET COOL FAN SPEED MODE AIR FLOW TRECHIC SET CLEAR CLEAR ALL RESET 8 9 10 11 12 13 14 15 16

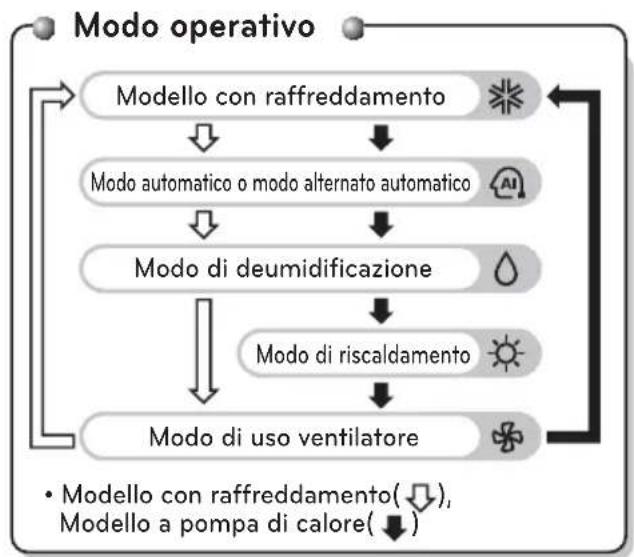


1 Pulsante per controllo PLASMA (OPZIONALE)
Utilizzato per avviare o fermare la funzione di depurazione al plasma.
2 Pulsante RAFFREDDAMENTO RAPIDO
Questa modalità attiva un ventilatore a velocità molto elevata.
3 Pulsante SELEZIONE MODO FUNZIONAMENTO
Utilizzato per selezionare la modalità di funzionamento.
4 Pulsante IMPOSTAZIONE FUNZIONI
Usato per impostare o cancellare pulizia automatica, pulizia accurata, riscaldatore elettrico o controllo angolo deflettore individuale
5 Pulsante LUMINOSITA' LCD (OPZIONALE)
Utilizzato per regolare la luminosità del pannello LCD.
6 Pulsante PULIZIA ACCURATA
Usato per avviare o fermare la pulizia accurata.
7 Pulsante CALCELIA TUTTO
Usato per annullare il timer.
8 Pulsante IMPOSTAZIONE TEMPERATURA AMBIENTE
Utilizzato per impostare la temperatura dell'ambiente.
9 Pulsante ON/OFF (accesso/spento)
Accende/spegne l'unità.
10 Pulsante SELEZIONE VELOCITÀ VENTILATORE INTERNO
Utilizzato per selezionare la velocità della ventola tra le quattro posizioni disponibili: lento, medio, alto e caos.
11 Pulsante AUMENTO/RDIUZ. PORTATA ARIA
Utilizzato per arrestare o avviare il movimento della bocchetta e impostare la direzione desiderata del flusso dell'aria verso l'alto/basso.
12 Pulsante PORTATA ARIA A DESTRA/SINISTRA
Usato per impostare la direzione della portata d'aria a sinistra/destra.
13 Pulsante per IMPOSTAZIONE TEMPORIZZATORE E TEMPO D'USO
Utilizzati per impostare l'ora di accensione e di spegnimento (sleep).
14 Pulsante CONTROLLO TEMPERATURA AMBIENTE
Utilizzato per controllare la temperatura dell'ambiente.
15 Pulsante INTERRUTTORE °C/°F
Usato per cambiare la temperatura tra Celsius e Fahrenheit.
16 Pulsante AZZERAMENTO
Usato per reimpostare il telecomando.

! ATTENZIONE

per il maneggio del telecomando

• Puntare sul ricevitore dei segnali con il tele- comando cablato per eseguire i controlli.
• Il segnale del telecomando può essere ricevuto ad una distanza fino a ci. 7m.
• Accertare che non vi siano ostacoli fra il telecomando e il ricevitore dei segnali.
• Non lasciar cadere o non lanciare il telecomando.
• Non depositare il telecomando in una posizione esposta alla luce solare diretta o vicino all'unità di riscaldamento o a qualsiasi altra sorgente di calore.
• Evitare qualsiasi luce forte diretta sul ricevitore dei segnali con una protezione o ecc. per evitare un funzionamento anomalo.
  Es.: avvio rapido elettronico, ELBA, spia fluorescente tipo inverter

NOTE

• Il telecomando non funziona nel modo di turbolenza. (Tipo a 4 vie)
• Per maggiori dettagli fare riferimento al manuale accessori del telecomando senza fili.
• Il prodotto effettivo può essere diverso rispetto alle descrizioni precedenti in relazione al tipo di modello.

ISTRUZIONI OPERATIVE

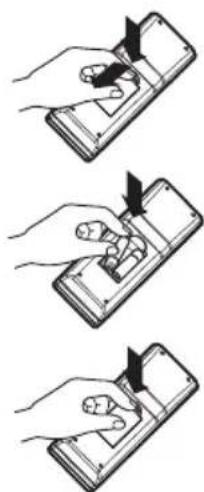

Inserimento delle batterie

Rimuovere il coperchio delle batterie estraendolo nella direzione della freccia.

Inserire batterie nuove facendo attenzione alla corretta installazione dei poli (+) e (-).

Reinserire il coperchio facendolo scorrere in posizione.

• Utilizzare/sostituire entrambe le batterie con batterie dello stesso tipo.
• Se il sistema non deve essere utilizzato per un periodo di tempo prolungato, rimuovere le batterie per aumentarne la durata.
• Se il display del telecomando inizia ad affievolirsi, sostituire entrambe le batterie.

Manutenzione del telecomando senza fili

Scegliere un posto adatto per sicurezza e facilità di intervento.

Fissare saldamente il sostegno al muro con le viti fornite.

Far scorrere il telecomando nel supporto.

• Il telecomando non deve essere esposto alla luce diretta del sole.
• La traiettoria tra telecomando e ricevitore deve essere libera per garantire una corretta comunicazione. Utilizzare un panno soffice per la pulizia di entrambi.
• In caso di altre apparecchiature comandate con telecomando, cambiarne la posizione o consultare un tecnico dell'assistenza.

ISTRUZIONI DI INSTALLAZIONE

Impostazioni per installatore - Come entrare in modalità di im- postazione dell'installatore

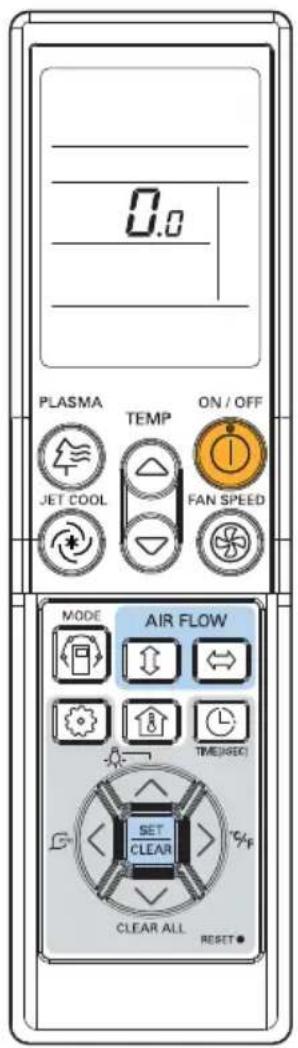

ATTENZIONE

La modalità di impostazione dell'installatore consente di impostare la funzione di dettaglio del pannello di controllo. Se la modalità di impostazione dell'installatore non è definita correttamente, potrebbero verificarsi problemi nel prodotto, lesioni personali o danni alla proprietà. Questa impostazione deve essere fatta da un installatore abilitato, e qualsiasi installazione o modifica che sia eseguita da persona non abilitata dovrebbe essere essere ritenuta responsabile per i risultati. In tal caso, l'assistenza gratuita non viene erogata.

1 Con il pulsante VELOCITÀ VENTILATORE premuto, premere il pulsante di RESET (azzeramento).
2 Usando il pulsante IMPOSTAZIONE TEMPERATURA, impostare il codice di funzione e il valore di impostazione.(Vedere tabella codici di impostazione per installatore.)
3 Premere pulsante ON/OFF una volta verso la unità interna.
4 Resettare il telecomando per usare il modo di utilizzo generale.

Vedere tabella codici di impostazione per installatore alla pagina seguente.

Impostazioni per installatore - Tabella codici di impostazione per installatore

Tabella codici di impostazione per installatore

N.	Funzione Codice funzione Valore d'impostazione Telecomando LCD
0 Modo esclusione		0	0 : Impostare su Master	0.0
			1 : Impostare su Slave	0.1
1	Selezione altezza soffitto	1	1 : Standard	1.1
			2 : Bassa	1.2
			3 : Alto	1.3
			4 : Molto alto	1.4
2	Controllo gruppo	2	0 : Impostare su Master	2.0
			1 : Impostare su Slave	2.1
			2 : Controllo per Master/Slave	2.2
	Riscaldatore ausiliario	2	3 : Impostare su riscaldatore ausiliario	2.3
			4 : Cancellare riscaldatore ausiliario	2.4
			5 : Controllare installazione del riscaldatore ausiliario	2.5

Modo esclusione

Questa funzione è valida solo per modello di commutazione H/P non automatica.

Selezione altezza soffitto

I nostri prodotti forniscono una varietà di volumi d'aria e capacità a seconda della selezione delle altezze del soffitto.

La prestazione di raffreddamento/riscaldamento è migliorata in relazione all'altezza del soffitto.

- La prestazione e efficienza di raffreddamento-riscaldamento massima sono fornite con funzione 'super high'. (Un certo rumore può essere generato a seconda della impostazione del livello di uso alto.)

Controllo gruppo

Questa funzione serve solo per controllo del gruppo. Non impostare questa funzione in caso di mancato controllo del gruppo.

Dopo la impostazione del controllo del gruppo sul prodotto, spegnere l'alimentazione quindi riaccendere dopo 1 minuto di attesa.

Riscaldatore ausiliario

Questa funzione è applicata solo ai modelli con funzione di riscaldatore ausiliario che sia attivato.

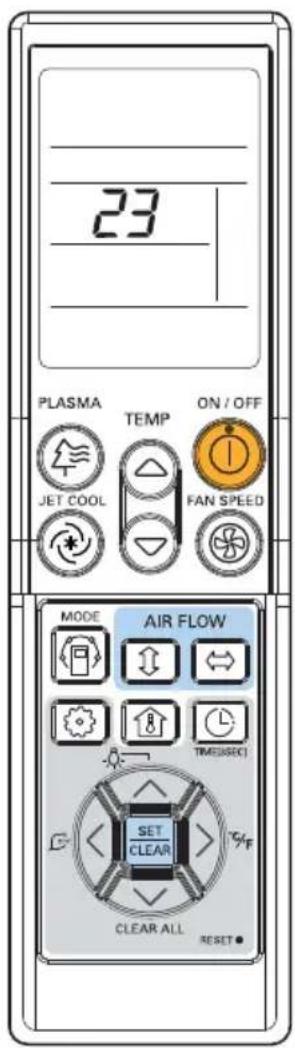

Impostazioni per installatore - Impostazione indirizzo del controllo centrale

1 Con il pulsante MODE premuto, premere il pulsante RESET (azzeramento).

2 Usando il pulsante di impostazione della temperatura, impostare l'indirizzo dell'unità interna.

- Campo di impostazione: 00 \~ FF

3 Dopo l'impostazione dell'indirizzo, premere una volta pulsante ON/OFF verso l'unità interna.

4 L'unità interna visualizza l'indirizzo impostato per completare l'impostazione di indirizzo.

- Il tempo di visualizzazione dell'indirizzo e il metodo relativo possono essere diversi in base al tipo di unità interna.

5 Impostare il telecomando per l'uso del modo di utilizzo generale.

Impostazioni per installatore - Controllo indirizzo del telecomo- mando

1 Con il pulsante PLASMA premuto, premere il pulsante RESET.
2 Premere 1 volta il pulsante ON/OFF verso l'unità interna, e l'unità interna visualizzerà l'indirizzo impostato nella finestra del display.
- Il tempo e il metodo di visualizzazione dell'indirizzo possono essere diversi in base al tipo di unità interna.
3 Azzerare il telecomando per l'uso del modo di utilizzo generale.

ISTRUZIONI PER IL PROPRIETARIO

Modo di raffreddamento - Utilizzo standard

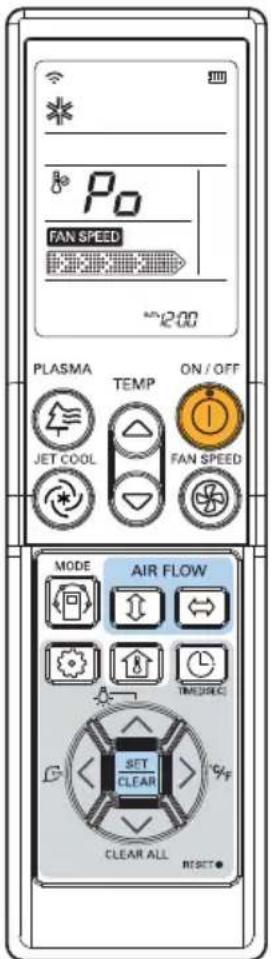

Modo di raffreddamento - Power Cooling

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.
2 Premere il pulsante MODE per selezionare il modo di raffreddamento.
3 Impostare la temperatura desiderata pre- mendo il pulsante TEMP. Premere il pulsante CONTROLLO TEM- PERATURA AMBIENTE per controllare la temperatura ambiente. Quando si imposta la temperatura desiderata che sia superiore alla temperatura ambiente, il flusso d'aria di raffreddamento non viene attivato.
- Impostazione Intervallo Temp. : 18\~30°C(64\~86°F)

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.
2 Premere il pulsante MODE per selezionare il modo di raffreddamento.
3 Premere il pulsante RAFFREDDAMENTO INTENSO. L'unità funzionerà con velocità del ventilatore molto alta nel modo di raffreddamento.
- i modelli montati a parete funzionano con modo di raffreddamento intenso per 30 minuti.
4 Per annullare il modo di raffreddamento intenso premere il pulsante di raffreddamento intenso (Jet Cool) o il pulsante del ventilatore o quello di impostazione di temperatura ambiente e l'unità funzionerà con velocità ventilatore elevata nel modo di raffreddamento.

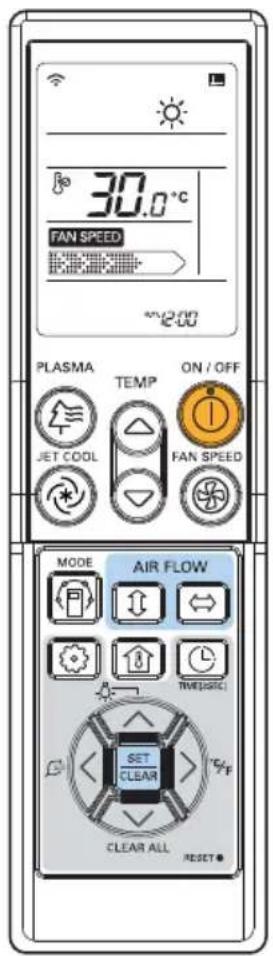

Modo di riscaldamento

Questa funzione è valida solo per modello con pompa di calore.

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.

2 Premere pulsante MODE per selezionare il modo di riscaldamento.

3 Impostare la temperatura desiderata pre- mendo il pulsante TEMP. Premere il pulsante CONTROLLO TEM- PERATURA AMBIENTE per verificare la temperatura ambiente. Quando si imposta la temperatura desiderata che sia inferiore alla temperatura ambiente, il flusso di aria di riscaldamento non viene emesso.

- Impostaz. campo Temp. in modo di riscaldamento : 16\~30°C (60°F\~86°F)

4 Impostare nuovamente la velocità del ventilatore. Potete selezionare la velocità del ventilatore in quattro passi - basso, medio, alto, o chaos. La velocità del ventilatore varia ad ogni pressione del pulsante.

Modo commutazione automatica

Questa funzione è disponibile solo per alcuni prodotti.

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.

2 Premere pulsante MODE per selezionare il modo di commutazione automatica.

3 Impostare la temperatura ambiente desiderata.

- Impostare campo di Temp. in Modo commutazione automatica : 18\~30°C (64\~86°F)

4 Potete selezionare la velocità del ventilatore in quattro passi - basso, medio, alto, o chaos. La velocità del ventilatore varia ad ogni pressione del pulsante.

Durante il modo di commutazione automatica

- Il condizionatore d'aria cambia il modo di funzionamento in modo automatico per mantenere la temperatura interna. Quando la temperatura ambiente varia più di ± 2^(4^) rispetto alla temperatura impostata, il condizionatore mantiene la temperatura ambiente entro ± 2^(4^) rispetto alla temperatura impostata tramite il modo di commutazione automatico.

Modo commutazione automatica - Impostazione del modo di modifica Temperatura

Questa funzione deve essere impostata nel modo di utilizzo del modo di commutazione automatica.

1 Nel modo di commutazione automatica, premere il pulsante CONTROLLO TEMPERATURA AMBIENTE per 3 secondi. Verrà visualizzato il modo di impostazione di cambio di temperatura impostato prima.

2 Premere il pulsante IMPOSTAZIONE TEMPERATURA per impostare il modo di cambio di temperatura. (Valore di default è 2°C (4°F).)

Il modo di cambio di temperatura è la differenza di temperatura quando si passa da modo di raffreddamento a modo di riscaldamento o da modo di riscaldamento o a modo di raffreddamento.

Es.) quando si imposta la temperatura a 25°C (76°F) e la temperatura ambiente è di 20°C (68°F), il modo di funzionamento sarà di riscaldamento. Se si imposta il modo di cambio di temperatura a 2°C (4°F), quando la temperatura ambiente aumenta, l'unità avvia il funzionamento di raffreddamento.

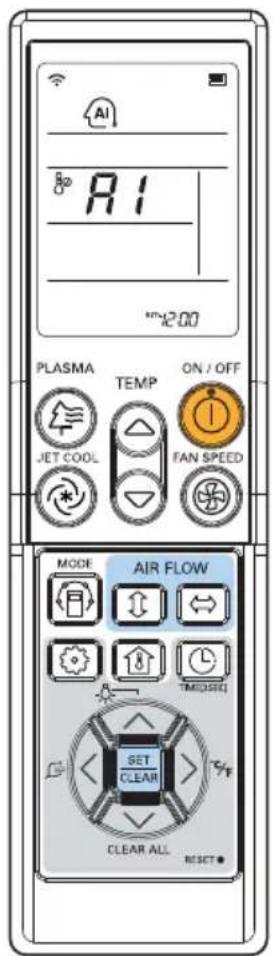

Modo funzionamento automatico

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.
2 Premere pulsante MODO per selezionare il modo funzionamento automatico.
3 Impostare la temperatura desiderata.

La temperatura e la velocità della ventola vengono impostate automaticamente dai controlli elettronici che si basano sulla temperatura corrente dell'ambiente. Se si sente caldo o freddo, premere i tasti di impostazione della temperatura per un maggiore effetto di raffreddamento o riscaldamento, rispettivamente. Non è possibile modificare la velocità del ventilatore interno.

Essa è già impostata secondo la regola di modalità in funzionamento automatico.

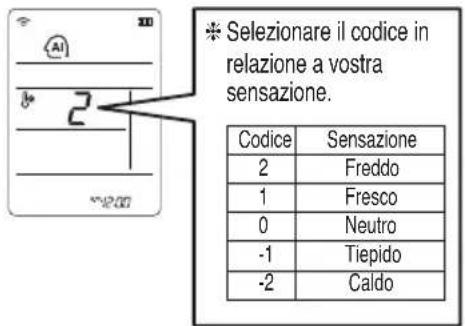

Selezionare il codice in relazione a vostra sensazione. Codice Sensazione 2 Freddo 1 Fresco 0 Neutro -1 Tiepido -2 Caldo

È possibile impostare la temperatura desiderata e la velocità della ventola interna. Impostare Intervallo di Temp.: 18\~30°C(64\~86°F)

AI ° 22.0°C FAN SPEED 12:00

Durante il modo di utilizzo automatico

- Se il sistema non funziona in modo corretto, selezionare manualmente un altro modo operativo. Il sistema non verrà commutato automaticamente da modo di raffreddamento a modo di riscaldamento o da riscaldamento a raffreddamento, e quindi si deve impostare nuovamente il modo e la temperatura desiderati.

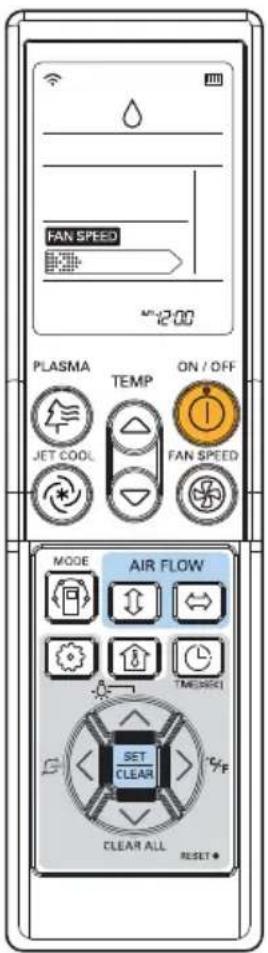

Modo deumidificazione

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.
2 Premere pulsante MODO per selezionare il modo di deumidificazione.
3 Impostare la velocità del ventilatore. Potete selezionare la velocità del ventilatore in quattro passi - basso, medio, alto o chaos. La velocità del ventilatore varia ad ogni pressione del pulsante.

Durante il modo di deumidificazione

- Se selezionate il modo di deumidificazione con pulsante di selezione di funzionamento, l'unità interna avvia la funzione di deumidificazione, impostando automaticamente la temp. ambiente e il volume dell'aria nella migliore condizione per la deumidificazione in base alla temperatura ambiente rilevata. In questo caso, la impostazione di temp. non è visualizzata nel telecomando e potete controllare la temp. ambiente.

- Duante la funzione di deumidificazione salutare, il volume d'aria è regolato automaticamente secondo l'algoritmo corrispondente alla temp. ambiente attuale, e rende salutare e confortevole la condizione dell'ambiente anche nella stagione molto umida.

- Se selezionate il modo di deumidificazione con pulsante di selezione di funzionamento, l'unità interna avvia la funzione di deumidificazione, impostando automaticamente la temp. ambiente e il volume dell'aria nella migliore condizione per la deumidificazione in base alla temperatura ambiente rilevata. In questo caso, la impostazione di temp. non è visualizzata nel telecomando e potete controllare la temp. ambiente. - Duante la funzione di deumidificazione salutare, il volume d'aria è regolato automaticamente secondo l'algoritmo corrispondente alla temp. ambiente attuale, e rende salutare e confortevole la condizione dell'ambiente anche nella stagione molto umida.

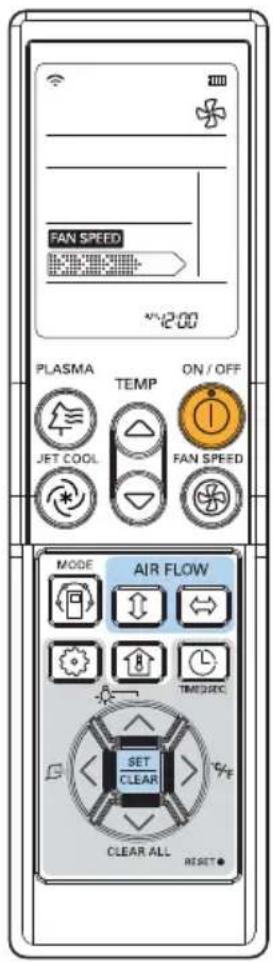

Modo di uso ventilatore

1 Premere il pulsante ON/OFF. L'unità risponderà con un segnale acustico.
2 Premere pulsante MODO per selezionare il modo ventilatore.
3 Impostare nuovamente la velocità del ventilatore. Potete selezionare la velocità del ventilatore in quattro passi - lento, medio, alto o chaos. La velocità del ventilatore varia ad ogni pressione del pulsante.

Ventilazione naturale con logica caotica

- Per ottenere una sensazione più fresca che con altra velocità del ventilatore, premere il selettore di velocità ventilatore e impostare il modo chaos. In questo modo, il flusso scorre come una brezza naturale variando automaticamente la velocità del ventilatore secondo una legge casuale.

Durante il modo ventilatore

- Il compressore esterno non funziona. E' possibile avere un funzionamento per far circolare l'aria interna quando si espelle l'aria che ha una differenza eccessiva di temperatura con l'ambiente interno.

Regolazione temperatura /controllo temperatura ambiente

Si può regolare semplicemente la temperatura desiderata

- Premere il pulsanti per regolare la temperatura desiderata

: Incremento di 1°C o 2°F con una pressione del pulsante

: Riduzione di 1°C o 2°F con una pressione del pulsante

Temp. ambiente : Indicare la temperatura ambiente attuale

Impostare temperatura : Indicare la temperatura che l'utente vuole regolare

La modalità di raffreddamento non funziona se la temperatura desiderata è più alta della temperatura ambiente. Ridurre la temperatura desiderata

La modalità di riscaldamento non funziona se la temperatura desiderata è più bassa della temperatura ambiente.

Aumentare la temperatura desiderata

In qualsiasi modo si preme il pulsante, la temperatura ambiente verrà visualizzata entro 5 secondi.

Dopo circa 5 secondi, viene visualizzata di nuovo la temperatura desiderata.

A causa della posizione del telecomando, la temperatura ambiente reale e questo valore visualizzato possono essere differenti.

Impostazione portata aria

Controllo direzione portata aria verso l'alto/verso il basso (opzionale)

La portata d'aria verso l'alto/verso il basso (flusso verticale) può essere regolata usando il telecomando.

1 Premere il pulsante ON/OFF per avviare l'unità.
2 Premere il pulsante aria verso l'alto /verso il basso e le bocchette ruotano in alto e in basso. Premere il pulsante aria verso l'alto /verso il basso nuovamente per regolare la bocchetta verticale nella direzione di flusso d'aria desiderato.

NOTE

• Se premete il pulsante VERSO L'ALTO /VERSO IL BASSO DEL FLUSSO D'ARIA, la direzione del flusso orizzontale viene modificata automaticamente in base all'algoritmo di rotazione automatica per distribuire l'aria nell'ambiente in modo regolare e contemporaneamente per rendere l'ambiente più confortevole per il corpo umano, come se fosse in una brezza naturale.
• Usare sempre il telecomando per regolare la direzione del flusso verso l'alto /verso il basso. Lo spostamento manuale delle alette di direzione verticale del flusso può danneggiare il condizionatore d'aria.
• Quando l'unità è spenta, le alette di direzione verticale alto/basso dell'aria chiudono l'uscita aria del sistema.

Come alternare Celsius/Fahrenheit

Premere il pulsante INTERRUTTORE °C/°F per modificare da Celsius a Fahrenheit o da Fahrenheit a Celsius.

Se si preme il pulsante REGOLAZIONE TEMPERATURA nel modo Fahrenheit, la temperatura verrà aumentata/ridotta di 2°F.

Tempor.

Impostazione dell'ora corrente

1 Premere il pulsante TEMPORIZZATORE per 3 secondi.
2 Premente pulsanti IMPOSTAZIONE TEMPO fino a quando è regolato il tempo desiderato.
3 Premere il tasto SET/CLEAR.

NOTE

Controllare sull'indicatore l'impostazione A.M. e P.M. (mattina e pomeriggio)

Impostazione del timer

1 Premere il pulsante TEMPORIZZATORE per accendere o spegnere lo stesso.
2 Premente pulsanti IMPOSTAZIONE TEMPO fino a quando è regolato il tempo desiderato.
3 Premere il tasto SET/CLEAR.

NOTE

Selezionare uno dei seguenti 3 tipi di funzionamento.

Per cancellare l'impostazione del temporizzatore

• Se volete cancellare tutte le impostazioni del temporizzatore, premere il pulsante CANCELLA TUTTO.
• Se volete cancellare ciascuna impostazione del temporizzatore, premere il pulsante TEMPORIZZATORE per metterlo in fase sleep o acceso o spento a seconda delle necessità. E quindi premere il pulsante IMPOSTA/CANCELLA che collega il telecomando al ricevitore di segnali. La spia del temporizzatore sul condizionatore si spegnerà.

MANUTEZIONE E SERVIZIO

Unità interna

Griglia, scatola esterna e telecomando

- Spegnere il sistema prima della pulizia. Per pulirlo, strofinare con panno soffice e asciutto. Non usare candeggina o abrasivi.

NOTE

Scollegare l'alimentazione prima di pulire l'unità interna.

Filtri dell'aria

Il filtro dell'aria dietro la griglia anteriore deve essere controllato e pulito ogni 2 settimane o più spesso, se necessario.

- Non usare mai i prodotti seguenti:

Acqua a una temperatura superiore ai 40°C. Il suo uso potrebbe deformare o scolorire la superficie esterna del condizionatore.

Sostanze volatili.

L'uso di queste sostanze potrebbe danneggiare la superficie del condizionatore d'aria.

- Rimozione dei filtri dell'aria.

Afferrare saldamente la linguetta e tirare leggermente in avanti per estrarre il filtro.

ATTENZIONE

Quando il filtro dell'aria deve essere rimosso, non toccare le parti di metallo dell'unità interna.

Ciò potrebbe causare lesioni.

- Pulire la polvere dal filtro aria con un aspirapolvere o lavare con acqua.

In caso di eccessiva sporcizia, lavare con una soluzione di detergente in acqua tiepida.

Non usare acqua ad una temperatura superiore a 40°C per evitare di deformare la scatola esterna del condizionatore d'aria.

- Dopo avere lavato il condizionatore d'aria con acqua, lasciarlo asciugare bene all'ombra.

Non esporre il filtro aria alla luce diretta del sole o al calore di una fiamma durante l'asciugatura.

- Rimontare il filtro aria.

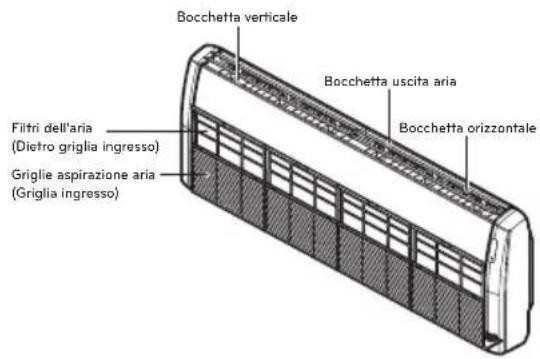

Bocchetta verticale Bocchetta uscita aria Bocchetta orizzontale Filtri dell'aria (Dietro griglia ingresso) Griglie aspirazione aria (Griglia ingresso)

Suggerimenti per il funzionamento

Non raffreddare eccessivamente l'ambiente.Ciò può causare danni alla salute e sprechi di energia.	Tenere tende e finestre chiuse.Durante il funzionamento del condizionatore evitare l'ingresso diretto della luce solare nell'ambiente.	Mantenere la temperatura dell'ambiente uniforme.Regolare la direzione del flusso dell'aria verticale e orizzontale per garantire che la temperatura nell'ambiente sia uniforme.
Accertarsi che porte e finestre siano ben chiuse.Evitare per quanto possibile di aprire porte e finestre per mantenere l'aria fresca negli ambienti.	Pulire regolarmente il filtro dell'aria.L'ostruzione del filtro riduce il flusso d'aria e gli effetti di raffreddamento e deumidificazione. Pulirlo almeno ogni due settimane.	Di tanto in tanto ventilare l'ambiente.Poiché le finestre vanno tenute chiuse, di tanto in tanto è consigliabile aprirle per ventilare la stanza.

Quando il condizionatore non serve.

Quando si prevede di non utilizzare il condizionatore per un lungo periodo.

- Far funzionare il condizionatore alle seguenti impostazioni per 2 o 3 ore.

Tipo di funzionamento: modalità di funzionamento ventola. (Vedere a pag. 20)

Ciò consente di asciugare i meccanismi interni.

- Spegnere l'interruttore.

ATTENZIONE

Spegnere l'interruttore automatico quando si prevede di non utilizzare il condizionatore per un lungo periodo.

Altrimenti la sporcizia accumulata potrebbe causare un incendio.

Informazioni utili

I filtri aria e la bolletta elettrica.

Se i filtri dell'aria vengono intasati dalla polvere, la capacità del condizionatore si riduce, e va sprecato il 6% dell'elettricità usata per far funzionare il condizionatore.

Quando si prevede di riutilizzare il condizionatore.

- Pulire il filtro dell'aria e installarlo nell'unità interna. (Vedere a pag. 27 per la pulizia.)

- Verificare che i condotti di ingresso e di uscita dell'aria dell'unità interna e di quella esterna non siano ostruiti.

- Accertarsi che il cavo della presa di terra sia correttamente connesso. Può essere collegato all'unità interna.

- Estrarre le batterie dal telecomando.

Consigli per la ricerca e riparazione dei guasti! Risparmiare tempo e denaro

Controllare i punti seguenti prima di richiedere riparazioni o manutenzione. Se il malfunzionamento persiste, contattare il proprio fornitore.

Il condizionatore non funziona.- Possibile errore di funzionamento del timer.- Possibile scatto dell'interruttore di circuito o rottura di un fusibile.	L'ambiente ha uno strano odore.- Verificare che l'odore non provenga da pareti, tappeti, mobili o abiti presenti nella stanza.	Sembra che la condensa esca dal condizionatore.- La condensa si verifica quando il flusso proveniente dal condizionatore raffredda l'aria calda nell'ambiente.	Il condizionatore non funziona per circa 3 minuti al riavviamento.- Protezione del meccanismo.- Attendere circa 3 minuti perché il condizionatore si avvii.
Non raffredda o non riscalda efficacemente.- Possibile sporcizia nel filtro dell'aria. Vedere le istruzioni per la pulizia del filtro.- La stanza poteva essere molto calda quando è stato acceso il condizionatore. Attendere il tempo necessario per il raffreddamento.- Possibile impostazione errata della temperatura.- Possibile ostruzione degli sfiati di ingresso e di uscita dell'aria dell'unità.	Il condizionatore funziona rumorosamente.- Se il rumore è simile a scorrimento di acqua.* Questo è il suono del freon che scorre entro l'unità del condizionatore.- Se il rumore è simile ad aria compressa rilasciata nell'atmosfera.- E' il suono dell'acqua di deumidificazione usata all'interno dell'unità di condizionamento.	Si sente un suono di rottura.- Questo suono è generato dall'espansione/contrazione del pannello anteriore o di altra parte dovute ai cambiamenti di temperatura.	Il display del telecomando ha luce debole, oppure è spento.- Le batterie sono scariche?- Possibile inversione della polarità (+) e (-) delle batterie.
		La spia (LED) di segnalazione è accesa.- Per la pulizia del filtro, premere il pulsante temporizzatore e il pulsante ◀del telecomando contemporaneamente per 3 sec.

Contattare immediatamente l'assistenza nei casi seguenti

• Si verifica qualcosa di anomalo, come odore di bruciato, forte rumore, e così via. Spegnere l'unità ed escludere l'interruttore. In questi casi, non tentare di riparare da soli o riavviare il sistema.
• Il cavo di alimentazione è troppo caldo o danneggiato.
• La diagnostica automatica genera un codice di errore.
• Esce acqua dall'unità interna anche quando l'umidità è ridotta.
• Selettore, interruttore (di sicurezza o di massa) o fusibile non funzionino più.

L'utente deve eseguire controlli periodici e pulizia per evitare che le prestazioni si riducano. In queste situazioni particolari, il lavoro deve essere eseguito solo da personale qualificato.

MANUAL DEL PROPIETARIO

AIRE ACONDICIONADO
