MANUALE UTENTE Oxygen Pro 61 M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

Oxygen Pro 61

Cavo USB

Scheda per il download del software

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Recarsi alla pagina m-audio.com per visualizzare e scaricare la documentazione più recente, requisiti di sistema e altre informazioni in merito a questo prodotto.

Per ulteriori assistenza sul prodotto, recarsi alla pagina m-audio.com/support.

Configurazione

Per iniziare a utilizzato l'Oxygen Pro 61, occorre collegare il disposativo, configurare adeguatamente il software e impostare la modalità operativa della tastiera.

Per collegare l'Oxygen Pro 61 al computer, servirsi del cavo USB in dotazione. Collegare il capo USB-B del cavo alla tastiera e il capo USB-A al computer (o a un hub USB collegato al computer).

Note bene:或者其他 a inviare i dati, il cavo USB alimenta la tastiera. Se si desidera collegare l'Oxygen Pro 61 a un hub USB cui sono collegati altri dispositivi, si consiglia di utilizzato un hub USB alimentato.

Per configurare il DAW in modo tale che funzioni con l'Oxygen Pro 61, abilitare l'Oxygen Pro 61 come superficie di dato MIDI nell'apposto menu impostazioni del DAW (Preferiti, Opzioni, Configurazione dispositivo, ecc.).

Se si utilizzera l'Oxygen Pro 61 con il software MPC Beats, Pro Tools | First M-Audio Edition in dotazione o conl'Ableton Live Lite, si veda Installazione del software in dotazione per istruzioni più specifiche sulla configurazione DAW with Oxygen Pro 61. Se si utilizzato un DAW diverso, consultare il manuale per l'uso fornito con il DAW per ulteriori auito con quello passaggio.

Se si utilizzera l'Oxygen Pro 61 con un sintetizzatore hardware anziché con il computer, collegare la porta MIDI Out dell'Oxygen Pro 61 a un sintetizzatore con un cavo MIDI standard a 5 poli. Quindi assicurarsi che l'Oxygen Pro 61 sia impostato per operare con uno dei loro preset personalizzati selezionato (come indicato in Impostazione della modalità operativa della tastiera) e che l'Oxygen Pro 61 sia configurato per inviare dati MIDI alla porta di uscita MIDI a 5 poli sotto le Impostazioni Globali. Per poter utilizzato un sintetizzatore hardware esterno, si dovrà collegare l'Oxygen Pro 61 a un computer, laptop, o a un hub USB alimentato.

Installazione del software in dotazione

Con l'Oxygen Pro 61 abbiamo incluso MPC Beats, Pro Tools | First M-Audio Edition e Ableton Live Lite in modo da poter iniziare subito a fare musica con software professionale. Inoltre, abbiamo incluso un set di Pacchetti espansione e plugin AIR per strumenti virtuali da utilizzato con il proprio DAW.

Per scaricare il software MPC Beats, Pro Tools | First M-Audio Edition o Ableton Live Lite in dotazione, registrar il proprio Oxygen Pro 61 su m-audio.com e seguire le istruzioni per l'installazione presenti nel proprio account utente. Se si desidera utilizzato l'Ableton Live Lite, si raccomanda di recarsi alla pagina ableton.com per verificare l'eventuale disponibilità di aggiornamenti del software. Per ottenere aiuto nella configurazione di un DAW con l'Oxygen Pro 61, si veda Configurazione Pro Tools | First M-Audio Edition Setup o Configurazione Ableton Live Lite Setup qui di seguito.

Per scaricare i plugin AIR per strumento virtuale in dotazione, seguire le istruzioni presenti sulla sched di download del software containuta nella confezione. In seguito all'installazione, la maggior parte dei DAW non carichera automaticamente i plugin per strumenti virtuali; potrebbe essere necessario scegliere manualmente una cartella per i plug-in che possa essere scansionata dal software. Le cartelle dei plugin per Pro Tools | First M-Audio Edition e Ableton Live Lite dipendono dal proprio sistema operativo, come indicate qui di seguito.

Cartelle plugin di Pro Tools | First M-Audio Edition/AAX:

• Windows (32-bit): C:\Program Files (x86)\Common Files\Avid\Audio\P Plug-Ins
• Windows (64-bit): C:\Program Files\Common Files\Avid\Audio\Plug-Ins
• MacOS: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

Per configurare la cartella dei plugin in Ableton Live Lite:

1. Recarsi al menu Preferiti.
2. Selezionare la scheda Cartella file (File Folder). Sotto Plug-In Sources,fare clc su Browse e selezionare la giusta cartella plugin (come indicato in alto).
3. Dopo aver effettuato la scelta, il tasting Use VST Custom Plug-In Folder dovrebbe essere attivo. Se non lo è, ciclocare sul tasting per attivarlo. Si può uscire dal menu Preferiti.

M-AUDIO

Configurazione Ableton Live Lite

1. Innanzitutto, collegare l'Oxygen Pro 61 al computer. Quindi lanciere Ableton Live Lite.

2. Aprire la finestra Preferiti di Ableton Live Lite. Se si utilizza un Mac, recarsi su Live > Preferences. Se si utilizza un PC, recarsi su Opzioni > Preferiti.

3. Selezionare la sched / MIDI a sinistra. Sotto la sezione Porte MIDI, regolare le impostazioni come segue:

Sotto Superfici di controllo, per Ingresso e Uscita selezionare Oxygen Pro 61. Vicino a Ingresso: Oxygen Pro 61, selezionare On nelle colonne Track e Remote. Vicino a Uscita: Oxygen Pro 61, selezionare On nelle colonne Track e Remote.

1. Chiudere la finestra Preferences (Preferiti).
2. Per aggiungere uno strumento o un plugin da attivare con l'Oxygen Pro 61, selezionare Instruments o Plug-ins除去 la colonna Categorie.
3. Nella colonna Name a destra della colonna Categories, individuare lo strumento o il plugin desiderato. Cliccare e trascinare lo strumento su una traccia MIDI in Ableton Live Lite per caricarlo.

Lo strumento più ora essere attivato con l'Oxygen Pro 61.

Configurazione di Pro Tools | First M-Audio Edition

1. Collegare l'Oxygen Pro 61 al computer. Lanciare Pro Tools | First M-Audio Edition.
2. Selezionare Apri o Crea progetto.
3. Selezionare il menu a discesa Setup e aprie MIDI Input Devices (dispositivi di ingresso MIDI). Abilitare MIDI Input da Oxygen Pro 61 facendo cli csc sulla casella accanto all'Oxygen Pro 61.
4. Creare una nuova traccia strumentale selezionando il menu a discesa Track e facendo clic su New.
5. Nel menu a discesa New, selezionare Stereo e quindi Instrument Track.
6. Nella nuova traccia creata, aggiungere un inserto alla traccia facendo clic su Inserts A-E della traccia stessa e selezionando Multichannel Plugin > Instrument. Selezionare lo strumento che si desidera utilizzato come Xpand!2 (Stereo).

Il plugin può ora essere attivato con l'Oxygen Pro 61.

Preset Editor

Per scaricare il software Preset Editor in dotazione, seguire le istruzioni presenti sulla schedà di download del software contenuta nella confezione. Questo software può essere utilizzato per creare mappature MIDI personalizzate da caricare sull'Oxygen Pro 61. Per maggiori informazioni sull'uso della tastiera con uno dei preset personalizzati selezionati, si veda il seguente paragrafo e Operazione > Uso delle mappature personalizzate. Il Preset Editor è inoltre fornito con la propria Guida per l'uso specifica.

Impostazione della modalità operativa della tastiera

Una volta impostato l'Oxygen Pro 61 in modo da farlo funzionare con il proprio DAW, occorre impostare la modalità operativa della tastiera. Scegliendo la modalità operativa è possible impostare la tastiera in modo che si coordini automaticamente con le caratteristiche del proprio DAW o configurarla in modo che funzioni come un controller personalizzato. Con queste due modalità, l'Oxygen Pro 61 offre l'opzione di passare rapidamente dal controllo di un plugin al controllo del DAW con il semplice tocco di un pulsante.

Le due modalità di funzionamento determinano il funzionamento dei comandi editabili della tastiera MIDI:

• DAW: in modalità DAW i comandi della tastiera saranno mappati automaticamente su cursori, tasti, manopole e pad nel proprio DAW.
• Preset: in modalità Preset, i comandi modificabili della tastiera sono essere impostati su funzioni progettate personale. Una serie di mappature di singoli preset può creata e salvata nella memoria interna della tastiera per poi essere caricata in un secondo momento.

Per impostare la tastiera in modo che funzioni in modalità DAW, premere il tasting DAW. Il tasting sare illuminato per essere che la modalità DAW è stata selezionata.

Per cancellare il controllo di quale DAW la tastiera è impostata:

1. Premere tenere premuto il tasting DAW per aprire il menu DAW Select a Display.
2. Girare il dato Select/Scroll Encoder per scorrere lungo i DAW disponibili a Display. Mentre si gira l'encoder, il DAW selezionato correntemente si aggiornera a Display. L'opzione Utente consente di mappare comandi DAW personalizzati sulla tastiera, come descriptors in Operation > Uso delle mappature personalizzate.
3. Quando il DAW desiderato compare a Display, premere il dato Select/Scroll Encoder per confermare la scelta.

Nota bene: per uscire alla modalità DAW perché il DAW attualmente selezionato, premere il tasto Back.

Per impostare la tastiera in modo che funzioni in moalità Preset, premere il tasting Preset. Il tasting sare illuminato per essere che la modalità Preset è stata selezionata.

Perambiare il preset attualmente selezionato:

1. Premere e tenere premuto il tasting per aprire il menu Preset Select a Display.
2. Girare il dato Select/Scroll Encoder per scorrere lungo i Preset disponibili a Display. Mentre si gira l'encoder, il preset selezionato correntamente si aggiornera a Display.
3. Quando il preset desiderato compare a Display, premere il commando Select/Scroll Encoder per confermare la scelta. Si veda Operazione > Uso delle mappature personalizzate per maggiori informazioni sulla mappatura dei Preset.

Caratteristiche

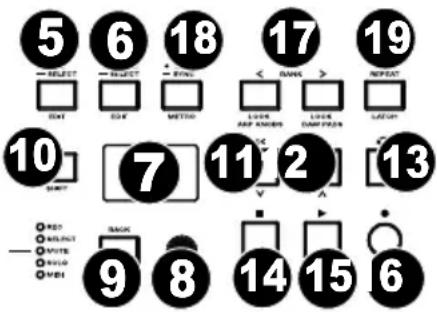

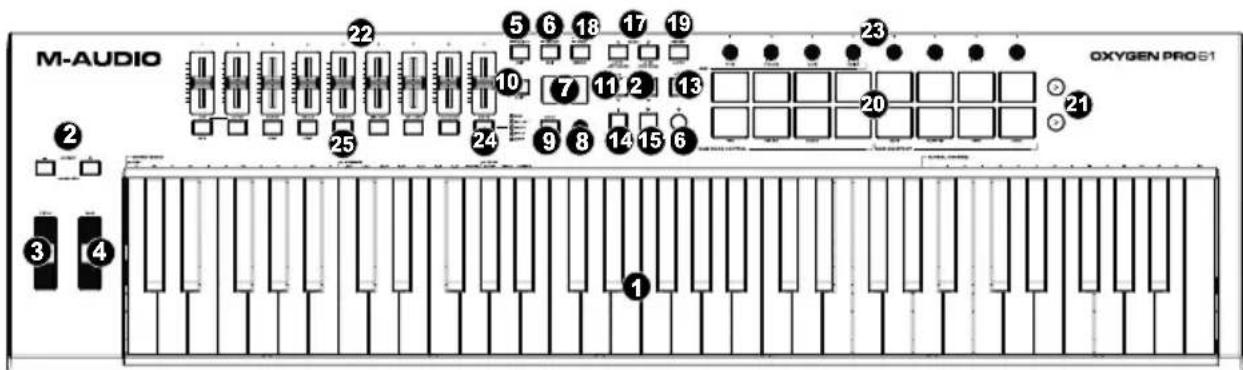

Pannello superiore

Nota bene: le scritte tra virgolette che accompagnano i comandi della tastiera indicano funzioni secondarie cui è possibile accedere premendo Shift quando si utilizes il dato.

1. Tastiera: esta tastiera sensibile alla velocità è il metodo principale per l'invio di dati MIDI Note On/Off. Oltre a essere sensibile alla velocità, la tastiera include anche l'aftertouch di canale; perché è possibile influire sul suono prodotto dal plugin di uno strumento virtuale variatinga la pressione applicata sul tasto dopo una pressione iniziale su diesso.
   Tenere premuto Shift e premere i tasti C2-Bb3 per modificare le impostazioni della modalità Accordo. Si veda Operazione > Utilizzo delle funzioni interne della tastiera per saperne di più su quella funzione.
2. Tasti ottava: premere quosti tasti per regolare l'intervallo del pitch dei tasti di un'ottava in alto o in basso. Tenere premuto Shift e premere quosti tasti per regolare l'intervallo del pitch dei tasti di un semitono in alto o in basso. La tastiera cui assere alzata fino a quattro ottave o abbassata a tre ottave rispetto alla sua gamma di ottave predefinita e di un totale di dodici semitoni alla sua trasposizione predefinita.
   Per riportare l'Oxygen Pro 61 alla sua gamma di ottave e alla sua trasposizione predefinite (C2-C4 sulla tastiera), premere contemporaneamente i tasti Octave - e Octave +.
3. Rotella di bend del pitch: alzare o abbassare questa rotella partendo alla posizione centrale per effettuare il bend del pitch della tastiera nelle suona. L'intervallo predefinito di bend del pitch varia a seconda del sintetizzatore software. La rotella è a molla e tornerà alla posizione centrale quando rilasciata.

4. Rotella di modulazione: girare esta rotella per inviare dati controlleri continui-MIDI CC #01 (modulazione), in via predefinita.

5. Tasto DAW: premere quello tasting per configurare l'Oxygen Pro 61 affinché operi in modalità DAW. Premere e tenere premuto il tasting per aprire il menu DAW Select a Display.

Tenere premuto Shift e premere quello tasto per modificare e create il proprioio preset DAW. Dop o aver modificato il DAW Utente, premere nuovamente quello tasto per salvare le modifiche sul DAW Utente.

Si veda Setup > Impostazione della modalità operativa della tastiera per maggiori informazioni DAW Mode. Si veda Operazione > Uso delle mappature personalizzate per informazioni sulla mappatura User preset.

1. Tasto Preset: premere quello tasto per configurare l'Oxygen Pro 61 affinché operi in modalità Preset. Premere e tenere premuto il tasto per aprire il menu Preset Select a Display.

Tenere premuto Shift e premere quello tasto per modificare un Preset. Dopo aver modificato uno dei preset, premere nuovamente quello tasto per salvare le modifiche sul preset corrente.

Si veda Setup > Impostazione della modalità operativa della tastiera per maggiori informazioni sulla modalità Preset. Si veda Operazione > Uso delle mappature personalizzate per informazioni sulla mappatura di un preset.

1. Display: la schermata principale del Display nostra lo stato dell'ultimo dato utilizzato. Servirsi di但这a schermata per monitorare i livelli dei parametri nelle regolano i dati sulla tastiera. Servirsi inoltre del Display con il dato Select/Scroll Encoder per visualizzare e modificare le impostazioni della tastiera. Per maggiori informazioni, si veda Operazone > Panorama del display Display.
2. Select/Scroll Encoder: se ci si trovava in uno dei menu di modifica (Edit) del Display, girare quello codificatore per modificare le impostazioni/i parametri e premerlo per confermare una scelta.

Se non si visualizza alcuno dei menu di modifica (Edit), girando il codificatore e premendolo, si vedra ciascuna funzione molto forma di comandi MIDIisti. Quando si lavora con un DAW, i comandi assegnati saranno predeterminati. Quando si lavora con un preset o con il DAW Utente selezionato, i comandi possono essere modificati.

1. Tasto Back: se ci si trovava in uno dei menu di modifica (Edit) del Display, premere quello tasting per tornare alla schermata principale.

Se non si visualizza uno dei menu di modifica (Edit), quello tasting sare assegnato a un lavoro. Quando si lavora con un DAW, i comandi assegnati saranno predeterminati. Quando si lavora con un preset o con il DAW Utente selezionato, i comandi possono essere modificati. Al momento di modificare il nome di un Preset o di un DAW, premere il tasting Shift e il tasting Back per cancellare una lettera.

1. Tasto Shift: tenere premuto il tasto Shift perché si muovono o si premono i comandi o i tasti sulla tastiera per accedere alle rispettive funzioni secondarie.
2. Tasto <<: a seconda di quale schermo viene selezionato nel DAW, quello tastingi riavolverà la canzone aperta o si muoverà verso il basso nella finestra attiva.
3. Tasto >>: a seconda di quale schermo viene selezionato nel DAW, quello tasting fara avanzare rapidamente la canzone aperta o si muoverà verso l'alto nella finestra attiva.
4. Tasto Loop: premere quello tasto per attivare/disattivare la funzione di loop nel DAW.
5. Tasto Stop: premere quello tasto per fermare la canzone aperta nel DAW. Premere due volte quello tasto per fermare la canzone aperta e far tornare la testina di riproduzione all'inizio della canzone. Premere Shift e quello tasto per inviare un messaggio MIDI panic per spegnere tutti i messaggi Note e azzerare tutti i comandi.
6. Tasto di riproduzione (Play): premere quello tasto per riproduire la canzone aperta nel DAW.

7. Tasto di registrazione (Record): premere quello tasto per attivare la registrazione nel DAW.

8. Tasti Bank (banco): se si lavora in modalità DAW o su uno dei preset personalizzati, servirsi di quosti tasti per commutare il banco attualmente selezionato per cursori, manopole, pad e tasti funzione. Sono presenti quattro bianchi per quosti comandi, che offrono l'equivalente di 36 cursori, 32 manopole, e 64 pad. Premere Shift e il tasto Bank < per bloccare i comandi di modifica Shift della manopola ARP. Questo è utile per modificare i parametri ARP durante un'esibizione dal vivo. Premere Shift e il tasto Bank > per bloccare i comandi di modifica Shift dei Pad. Questo è utile per apportare modifiche durante il mixaggio di una canzone. Per far tornare manopole o pad alla loro modalità normale, premere il tasto Shift e il tasto Bank < o Bank >.

9. Tasto tempo: toccare quello tasto per impostare il tempo dell'Oxygen Pro 61 oppure tenerlo premuto per far comparire il menu Tempo Edit a Display, dove si può utilizzato Select/Scroll Encoder per inserire manually il tempo e scegliere di sincronizzare il tempo dell'Oxygen Pro 61 con il proprio DAW. L'impostazione del tempo influsce sulle funzioni di arpeggiatore e note repeats della tastiera. Si veda Operazione > Utilizzo delle funzioni interne della tastiera per maggiori dettagli.

Tenere premuto Shift e premere quello tasto per accendere o spegnere la funzione di metronomo del DAW.

1. Tasto Note Repeat: premere quello tasto per attivare la funzione note repeat dei pad. Per bloccare o sbloccare la funzione note repeat, tenere premuto Shift e premere quello tasto. Quando Note Repeat è attivo, servirsi dello Select/Scroll Encoder per modificare le impostazioni di Time Division correnti dell'Arpeggiatore e del pad Note Repeat. Per bloccare o sbloccare la funzione note repeat, tenere premuto Shift e premere quello tasto. Si veda Operazione > Utilizzo delle funzioni interne della tastiera per maggiori informazioni su Note Repeat.
2. Pad (1-16): servirsi di quosti pad sensibili alla velocità per inviare messaggi MIDI Note On/Off o eseguire altre assegnazioni MIDI (se si utilizza un preset o il DAW Utente). Tenere premuto Shift nelle si premono i Pad 9-11 per riasseggare la funzione delle manopole e tenere premuto shift nelle si premono i Pad 13-16 per utilizzato le scorciatoie del DAW (si veda Operazione > Uso dei comandi secondari in modalità DAW per saperne di più).
3. Pad Row Play: premere quello tasto per suonare gli audio clip assegnati a ciascun pad presente nella correspondente fila di pad. A seconda del DAW, quosti tasti avranno diverse funzioni.
4. Cursori (1-9): spingere questi cursori in alto/in basso per eseguire i comandi adassi assegnati. Quando si lavora con un DAW, i comandi assegnati saranno predeterminati. Quando si lavora con un preset o con il DAW Utente selezionato, i comandi possono essere modificati.
5. Manopole (1-8): girare queste manopole a destra/sinistra per eseguire i comandi ad esse assegnati. Quando si lavora con un DAW, i comandi assegnati saranno predeterminati. Quando si lavora con un preset o con il DAW Utente selezionato, i comandi possono essere modificati.

Si veda Operazione > Uso dei comandi secondari in modalità DAW per sapere come modificare le assegnazioni predeterminate delle Manopole quando si lavora in modalità DAW con un DAW selezionato.

Tenere premuto Shift perché si girano le manopole 1-4 per modificare le impostazioni dell'arpeggiatore. Si veda Utilizzo delle funzioni interne della tastiera per sapeme di più sull'arpeggiatore.

Importante: sua i cursori che le manopole sono abilitati con un"assunzione di controlo morbida". Ci o significiva che se si cambia banco, il cursoro o la manopola non funzionera fino a quando non sare posizionato sul value corrente del nuovo dato. Cursore 1 nel Banco 1 e poi si passa al Banco 2, il Cursore 1 fisico non influrir a sul dato software 10. fino a quando quello fisico non sare positizonato sul value corrente del dato software 10. Questa funzione consente di apportare modifiche a un banco e quindi cambiare banco alla apportare modifiche indesiderate ai comandi del nuovo dato. Il Display mostrera un misuratore di value a quadri se un Cursore o una Manopola deve essere spostato prima di poter "assumere il controllo" del dato adesso assegnato (si veda Panorama del display per un'illustrazione).

1. Tasto modalità (con LED): premere il Tasto modalità per attivare una delle modalità secondarie per i tasti funzione. Quando la tastiera è impostata per funzionare in modalità DAW, le modalità secondarie disponibili per i tasti funzione sono Rec, Select, Mute e Solo; in queste modalità i tasti eseguono funzioni predetermine DAW channel Record Arm, Track Select, Mute, e Solo (si veda Operazione > Uso dei comandi secondari in modalità DAW per saperne di più). Quando la tastiera è impostata per funzionare in modalità Preset, la modalità secondaria disponibile per i tasti funzione è MIDI: in questa i tasti eseguono comandi MIDI predeterminati in uno dei preset personalizzati.

I LED a destra del tasting Mode indicano in quale modalità si trovano i tasting funzione.

Tenere premuto Shift e premere il tasto modalità per avere accesso al menu impostazioni globali della tastiera.

Importante: in Avid Pro Tools, le tracce stereo hanno due comandi di panning: sinistro e destro. Premere il tasting per far commutare le manopole tra il canale sinistro e quello destro. Se i comandi di panning non si muovono lungo una traccia mono, premere il tasting per riportare la manopola pan al controllo normale del lavoro pan.

1. Tasti funzione (1-8): quando i tasti funzione sono impostati sulla loro modalità principale, controllano le funzioni interne della tastiera come descritto qui di seguito:

Tasto ARP: premere quello tasto per attivare l'arpeggiatore. Tenere premuto Shift e premere quello tasto per modificare le impostazioni dell'Arpeggiatore.

Tasto Latch: premere quello tasto per commutare l'arpeggiatore alla modalità momentanea a quella di blocco.

Tasto Chord: premere quello tasto per attivare la modalità di accordo Tenere premuto Shift e premere quello tasto per modificare le impostazioni della modalità Accordo.

Tasto Scale: premere quello tasto per attivare la modalità di scala. Tenere premuto Shift e premere quello tasto per modificare le impostazioni della modalità scala.

1/4-1/32T (tasti Time Division): utilisezzare quosti tasti per selezionare l'impostazione time division della tastiera per le funzioni note repeat e arpeggiatore. Ciascuna pressione di uno di quosti tasti alterna tra il timing standard elencato sopra il tasto e il suo timing di terzina elencato sotto il tasto. Un LED illuminato di rosso fisso miglior che è stato selezionato un timing standard, nelle un LED lampeggiante miglior che è stato selezionato un timing a terzine.

Si veda Operazione > Utilizzo delle funzioni interne della tastiera per saperne di più sulle funzioni mensionate in alto.

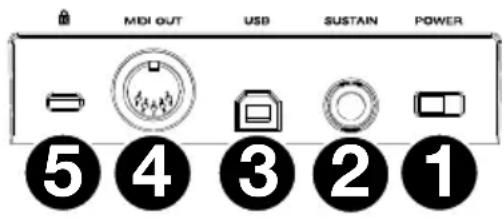

Pannello posteriore

1. Interruttore di alimentazione: servisi di quello interruttorre per accendere e spegnere l'Oxygen Pro 61.

2. Ingresso pedale sustain: quello ingresso accoglie un pedale a fatto momentaneo (non in dotazione). Quando premuto, quello pedale sostiene in via predefinita il suono riprodotto perché dover continuare a premere i tasti con le dita. L'ingresso del pedale sustain cui essere essere rimappato per eseguire un'assegnazione MIDI personalizzata.

Nota bene: la polarità del pedale sustaine determinata alla tastiera all'avviamento. Quando una tastiera Oxygen Pro 61 si sta accendendo, si suppone che il pedale sustain sa in posizione "sollevata" (Off). è importante che il pedale sustain non sua in posizione abbassata prima di avviare la tastiera, in quanto il pedale in quel caso funzionera al contrario e le note saranno sostinente quando il pedale non viene premuto.

1. Porta USB: quando collegata a un computer, la porta USB fornisce alimentazione alla tastiera e trasmette dati MIDI.

2. Uscita MIDI: servisi di un cavo MIDI standard a 5 poli per collegare esta porta a un sintetizzatore hardware o ad un'alto disposativo MIDI.

Note bene: la porta di uscita MIDI può inviare MIDI dall'Oxygen Pro 61, dal computer connesso o da entrambi. Recarsi su Impostazioni Globali per stabilire casa viene inviato all'uscita MIDI.

1. Connettore per lucchetto Kensington: quello connettore è compatibile con cavi di sicurezza. Kensington standard per computer per la protezione contro i furti.

Uso

Panorama del display

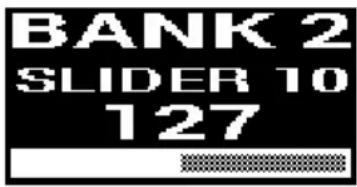

Schemata principale

Mentre si utilizzato cursori, manopole, pad e tasti funzione della tastiera durante l'esibizione, il Display si aggiorna con il banco corrente per l'ultimo dato utilizzato, il nome/Numero del dato, il livello corrente applicato dal dato (00-127, se applicabile), e un misuratore grafico che illustra il livello (se applicabile). Durante l'esibizione, la schermata del Display avrare uno sfondo nero con scritte bianche.

Note bene: il Display在哪的comando software, che non corrisponde sempre al numero del comando hardware sulla tastiera. Ad esempio, se la tastiera è impostata sul Banco 3 e si gira la Manopola 1 sulla tastiera, a Display comparirà la Manopola 20, in quanto la Manopola 1 hardware controlling la Manopola software 20 quando la tastiera si trovava sul Banco 3.

Come descritto in Caratteristica > Pannello superiore, i Cursori e le Manopole sono abilitati con un'assunzione di controllo morbida. Se i bianchi erruttori e un Cursore o una Manopola devono essere spostati prima che possano assumere il controllo assegnatogli, il Display illustra la situazione molto un misuratore grigio a scacchi fatto il livello del lavoro. Come illustrato nell'esempio a destra, il banco è appena passato al Banco 2 e il Cursore 1 deve essere alzato fino in cima per poter iniziare a controllare il Cursore software 10.

Menu di modifica (Edit)

Oltre a nostrare gli ultimi comandi utilizzati durante l'esibizione, il Display (insieme allo Select/Scroll Encoder) è lo strumento principale a disponzione dell'utente per modificare diverse impostazioni della tastiera, incluse le assegnazioni MIDI per i comandi modificabili, le impostazioni per le funzioni interne della tastiera (come l'arpeggiatore) e le impostazioni hardware globali.

Quando si entra in un menu Edit per qualsiasi funzione della tastiera, il Display mostrera il nome del menu Edit, un Campo impostazioni evidenziato per la modifica, un Campo parametri che mystra lo stato corrente delle impostazioni e blocchi grafici in fondo allo schermo per indicate quante altre impostazioni sono disponibili nel menu Edit. Quando entra in un menu Edit, il Display avrare un sfondo bianco e scritte nere.

Per scorrere lungo le impostazioni in un menu Edit, girare Select/Scroll Encoder quando il Campo impostazioni è evidenziato.

Per selezione un'impostazione da modificare, premere Select/Scroll Encoder quando il Campo impostazioni è evidenziato. Il Campo del parametro sare evidenziato.

Per modificare il parametro delle impostazioni, selezione r'impostazione da modificare come descripto in alto. Quindi girare Select/Scroll Encoder nelle campo del parametro è evidenziato. Una volta evidenziato il parametro desiderato, premere Select/Scroll Encoder per confermare la modifica. Il Display tornera a evidenziare il campo impostazioni.

Per uscire dal menu Edit alla savare le modifiche, premere il tasto Back. Per uscire dal menu Edit e salvare le modifiche, premere il tasto DAW (se si modifica il DAW Utente) o il tasto Preset (se si modifica un Preset).

Note bene: le impostazioni disponibili nel menu Edit sono Change a seconda di quali parametri vengono selezionati. Ad esempio, il menu Modifica Arpeggiatore varia a seconda del parametro selezionato per l'impostazione Tipo di arpeggiatore.

Uso dei comandi secondari in modalità DAW

Laddove la modalità DAW è concepita in modo tale che non sia necessario utilizzato una mappatura complessa per usare Oxygen Pro 61 con il proprio DAW, alcuni dei comandi della tastiera hanno diverse funzioni tra cui passare in modalità DAW.

Modalità per i tasti funzioni

Quando la tastiera è configurata per funzionare in modalità DAW ed è selezionato un DAW, i tasti funzione possono commutare tra cinque modalità diverse.

Per commutare la modalità per i tasti funzione, premere il tasto Mode a destra dei tasti funzione. A ciasca nuna pressione, il LED del tasto mode cambiera aindicare quale modalità è attualmente selezionata. Sono disponibili le seguenti modalità:

Primary (nessun LED): quando non ci sono LED accesi, i tasti funzione sono impostati sulle rispettive assegnazioni primarie (stampate sopra/sotto ciascun tasto). Queste assegnazioni si riferiscono alle funzioni interne della tastiera: arpeggiatore, note repeat, modalità accordo e modalità Scala. Per maggiori informazioni sull'uso dei tasti funzione con queste caratteristiche, si veda Utilizzo delle funzioni interne della tastiera.

Rec (LED rosso): quando impostato sulla modalità Record, ciascun tasting attiverà/disattiverà la registrazione della traccia corrispondente nel DAW (tracce 1-32, a seconda di quale tasting viene premuto e di quale banco viene selezionato).

Select (LED verde): in esta modalità, ciascuna manopola portera in evidenza la traccia software corrispondente (tracce 1-32, a seconda di quale manopola viene girata e di quale banco viene selezionato).

Mute (LED blu): in questa modalità, ciascun tasto silenziera/annullera il silenziamento della traccia software correspondente (tracce 1-32, a seconda di quale tasto viene premuto e di quale banco viene selezionato).

Solo (LED giallo): in esta modalità, ciascun tasting effettuerà un assolo della traccia software correspondente (tracce 1-32, a seconda di quale tasting viene premuto e di quale banco viene selezionato).

Nota bene: la modalità MIDI è intesa per la mappatura MIDI personalizzata. Questa modalità è disponibile unicamente quando la tastiera viene impostata per funzionare in modalità Preset.

Modifica della funzione delle manopole in modalità DAW

Notabene:nontuttiiparametri sono disponibiliin tutti i DAW.

Durante il funzionamento in modalità DAW, le manopole posso sono svolgere una di tre funzioni.

Per modificare la modalità di funzionamento delle manopole, tenere premuto il tasto Shift e premere i Pad 9, 10 o 11. Sono disponibili le seguenti funzioni:

Pan (Pad 9): ciascuna manopola eseguirà il panning della traccia software corrispondente (tracce 1-32, a seconda di quale manopola viene girata e di quale banco viene selezionato).

Dispositivo (Pad 10): ciascuna manopola controllerà i comandi del dispositivo della traccia software corrispondente (tracce 1-32, a seconda di quale manopola viene girata e di quale banco viene selezionato).

Sends (Pad 11): Ciacuna manopola controllerà il livello degli aux send per la traccia software corrispondente (tracce 1-32, a seconda di quale manopola viene girata e di quale banco viene selezionato).

Accesso alle scorciatoie del DAW con i Pad

Notabene:nontuttiiparametri sonodisponibiliin tuttiIDAW.

In modalità DAW, la pressione di un pad inviera un messaggio Note On per poter attivare un sintetizzatore o un campione nel proprio software. Tuttavia, è possible tenere premuto Shift e premere i Pad 13, 14, 15 o 16 per eseguire i seguenti comandi:

Save (Pad 13): salva le modifiche apportate al file attualmente aperto nel DAW.

Quantize (Pad 14): quantizza la regione audio attualmente selezionata nel DAW.

Undo (Pad 15): annulla l'ultima modifica apportata al file nel DAW.

View (Pad 16): commuta tra diverse finestre (ad es. Mix o Edit) per il DAW.

Importante: affinche queste scorciatoie funzionino con il DAW, il PC deve essere impostato su Win (Windows) o Mac nel menu impostazioni globali dell'Oxygen Pro 61. Per entrare nel Menu impostazioni globali a Display, tenere premuto Shift e premere il tasto Mode. Serviri di Select/Scroll Encoder per regolare l'impostazione in base al proprio tipo di PC, quando premere il tasto Back per uscire dal menu.

Uso delle mappature personalizzate

L'Oxygen Pro 61 ha numerousi comandi interamente personalizzabili e con la possibilità di creare e salvare mappature della tastiera, è possible memorizzare diverse mappature per DAW diversi, plugin o scenari che sono essere modificati al volo.

Quando si lavora in modalità Preset, sulla tastiera sono disponibili 16 preset (1-16). Un preset è un gruppo di assegnazioni MIDI per i comandi dell'Oxygen Pro 61 che possono essere salute nella memoria interna e caricate in un secondo momento. I preset possono essere modificati quando la tastiera si trovare in modalità Preset Edit. Oltre ad averere quosti 16 preset sulla tastiera, è possible utilizzare il software Editor in dotazione per memorizzare un numero illimitato di preset sul computer e modificare i 16 che sono attualmente salvati nella memoria interna della tastiera.

Quando si lavora in modalità DAW, l'impostazione Utente consente di create una mappatura personalizzata della tastiera che include non solo i messaggi MIDI, maanche i messaggi Mackie o Mackie/HUI. Ciò consente di mappare i comandi della tastiera con i comandi per il DAW stesso (come "Save" o "Mute"),oltre a mappare i comandi della tastiera con assegnazioni MIDI per i parametri strumento/plug-in nell'ambito del DAW. L'impostazione DAW Utente cui è essere modificata quando la tastiera si trova in Modalità Edit del DAW. Oltre ad avere il DAW Utente sulla tastiera, è possibile utilizzato il software Editor in dotazione per memorizzare un numero illimitato di DAW Utente sul computer e modificare quello attualmente salvato nella memoria interna della tastiera.

Per entrare in modalità Preset Edit, selezionare innanzitutto il preset che si considera modificare (così come descriptto in Setup > Impostazione della modalità operativa della tastiera). Quindi tenere premuto Shift e premere il tasting Preset.

Per entrare in modalità di modificà del DAW, tenere premuto Shift e premere il tasto DAW.

Per uscire alla modalità Edit e salvare le modifiche, premere il tasto Preset (se si stavano modificando i preset) o il tasto DAW (se si stavano modificando le impostazioni DAW Utente).

Se sono state apportate modifiche, la schermata a Display chiederà se si considera salvarle. Servirsi di Select/Scroll Encoder per scegliere tra Cancel, Replace e Save As (annulla, sostituisci e salva con nome). Selezionando Cancel si torna alla modalità Edit, nelle selezionando Replace il preset verrà salvato perché camiarne il nome. Selezionare Save As per salvare potendo rinominare eambiando il numero di ubicazione del preset utilizzato Select/Scroll Encoder. Per cancellare un carattere nelle modifica il nome, tenere premuto il tasto Shift e Back Button.

Per indicazioni nell'uso del Preset Editor, si veda la Guida per l'uso dell'editor fornita con il software.

Utilizzato delle funzioni interne della tastiera

Le seguenti funzioni della tastiera possono essere utilizzate quando la tastiera è impostata per funzionare in modalità DAW o Preset.

Nota bene: per poter controllare l'arpeggiatore, la modalità accordo o la modalità Scala descritte nei seguenti paragrafi, i tasti funzione sosto i cursori sono stati impostati sulla loro modalità principale. I tasti funzione sono impostati sulla loro modalità principale quando nessun LED a destra del tasting modalità è accesso. Se i tasti funzione non sono impostati sulla loro modalità principale, premere il tasting modalità tutte le volte necessarie, fino a quando nessun LED a destra del tasting modalità è accesso.

Nei seguenti paragrafi, il funzionamento del LED descritto per i tasti funzione presuppone che questi siano impostati sulla loro modalità principale.

Note Repeat

Quando esta funzione è attivata, qualsiasi Performance Pad premuto ripeterà il suo messaggio Note On a ritmo con il tempo corrente della tastiera e con le impostazioni di time division. Ciascunanota ripetuta sare della lunghezza selezionata per l'impostazione di time division. Per maggioriindicazioni sulla modifica del tempo e della time division, si veda Tempo etime division della tastiera.

La funzione note repeat più essere attivata momentaneamente o più essere bloccata.

Perutilizzare la funzione note repeat momentaneamente,tenere premuto il tasto Note Repeat,quindi premere un pad.Finché siiene premuto il tasto Note Repeat,lanota suonata dal pad verrà ripetuta.

Per bloccare la funzione note repeat, tenere premuto Shift e premere il tasto Note Repeat. La pressione di qualsiasi pad fara si che lanota adesso assegnata venga ripetuta senza dover tenere premuto il tasto Note Repeat.

Per spegnere la funzione Toggle/Latch, premere nuovamente il tasto Note Repeat.

Note bene: Quando Note Repeat è attivo, servirsi dello Select/Scroll Encoder per modificare le impostazioni di Time Division correnti dell'Arpeggiatore e del pad Note Repeat.

Arpeggiatore

Quando l'arpeggiatoreiene attivato, la tastiera suonerà ripetutamente i tasti premuti in sequenza. Il timing e il ritmo dell'arpeggiatore sono basati sull'impostazione della time division della tastiera e dall'impostazione del tempo della tastiera o del DAW. Ciacunanota dell'arpeggio sare della lunghezza selezionata per l'impostazione del time division; ad esempio, se si selezione 1/4, ciacunanota nell'arpeggio sare una semiminima. Si veda Tempo e time division della tastiera perindicazioni circa la modifica di queste impostazioni.

L'arpeggiatore cui oessereutilizzato in una di due modalita:

Momentary: l'arpeggiatore suona note solo per il tempo in cui i tasti vengono premuti; quando si rilasciano i tasti, l'arpeggiatore si ferma.
- Latch: l'arpeggiatore suona note quando vengono premuti i tasti e continua a suonare ancche quando si staccano le dita dai tasti.

Per attivare o disattivare l'arpeggiatore, premere il tasto Arp. Quando l'arpeggiatore è attivo, il LED del tasto sare illuminato.

Per commutare tra le modalità momentary e latch, premere il tasto Latch. Quando la funzione di blocco latch è attiva, il LED del tasto sare illuminato.

Per avviare un arpeggio, premere qualsiastanto quando l'arpeggiatore è attivato.

Per avviare un nuovo arpeggio bloccato nelle un arpeggio precedentemente bloccato sta suonando, premere una nuova combinazione di tasti.

Per aggungere note a un arpeggio bloccato nelle sta ancora suonando, tenere premuti gli stessi tasti premuti in precedenza per l'arpeggio nelle si premono i tasti delle nuove note che si desiderano aggungere.

Per modificare le impostazioni dell'arpeggiatore, tenere premuto Shift e premere il tasto Arp. Il Display lavora nel menu per la modifica dell'Arpeggiatore. Serviri di Select/Scroll Encoder per regolare le impostazioni (come descritto in Panorama del display). Una volta conclusa la modifica delle impostazioni, premere il tasto Back per uscire dal menu Modifica Arpeggiatore.

Alternatively, è possible tenere premuto Shift o premere Shift e Bank < per bloccare i controli della manopola ARP del modificatore Shift perché si ruotano le manopole 1-4 per modificare alcune ma non tutte le impostazioni. A Display compariranno le nuove impostazioni man mano che vengono modificate.

Nota bene: Quando Note Repeat è attivo, servirsi dello Select/Scroll Encoder per modificare le impostazioni di Time Division correnti dell'Arpeggiatore e del pad Note Repeat.

Tempo e time division della tastiera

Le impostazioni di tempo e di time division dell'Oxygen Pro 61 determinano il timing e il ritmo per le funzioni note repeat e arpeggiatore. Quando l'Orologio è impostato su Interno nella schermata Tempo Edit a Display, il tempo della tastiera può essere battuto o inserto direttamente alla schermata di Modifica del Tempo. Quando l'Orologio è impostato su Esterno, il tempo della tastiera si sincronizzera automaticamente con il tempo del proprio DAW.

Per battere il tempo sulla tastiera, toccare il tastingo due o più volte al BPM desiderato. Quando si batte il tastingo, il Display si aggiornera molto lo nuovo tempo.

Nota bene: per toccare nel menu della tastiera, l'impostazione dell'Orologio nel menu Modifica Tempo deve essere su Interno. Se è impostato su Esterno, il tempo della tastiera si sincronizzera con il proprio DAW.

Per entrare nel menu Modifica Tempo a Display, premere e tenere premuto il tasto Tempo. Servirsi di Select/Scroll Encoder per modificare l'impostazione dell'Orologio o per insertire un tempo interno della tastiera (20.0-240.0). Una volta conclusa la modifica delle impostazioni, premere il tasto Back per uscire dal menu Modifica Tempo. Si veda Panorama del display per ulterioriindicazioni sull'uso di Select/Scroll Encoder con i menu di modifica del Display.

Per impostare la time division della tastiera, premere il tasting Time Division per l'impostazione desiderata (come stampato sopra/sotto il tasting). Premere due volte il tasting se si considera utilizzare un'impostazione per terzine. Quando una time division standard è stata selezionata, il tasting corrispondente sera illuminato. Quando una time division a terzine è stata selezionata, il tasting corrispondente lampeggerà.

Nota bene: Quando Note Repeat è attivo, servirsi dello Select/Scroll Encoder per modificare le impostazioni di Time Division correnti dell'Arpeggiatore e del pad Note Repeat.

Modalità accordo

Quando si attiva la modalità accordo, la pressione di un singolo tasting o pad suonerà un intero accordo anziché una singolanota. Il tasting o pad premuto determinerà la notation radice dell'accordo e il tipo di accordo selezionato dipenderà delle impostazioni correnti.

La funzione di accordo può essere utilizzata in due modi ruotando l'encoder Select/Scroll che determinarà l'accordo precioso assegnato a ciascunizzato:

Modalità Smart: in questa modalità si assegnna innanzitutto la tastiera a unanota musicale (ad es. D minor). Quindi si assegnla la voce desiderata per gli accordi (quali intervalli saranno inclusi nell'accordo, ad es. 1-3-5). La voce dell'accordo di ciascun tasting sera quindi automaticamente enarmonica rispetto al tasting selezionato.
- Custom (personalizzata): in questa modalità è possibile determinare la struttura degli accordi che sare assegnata a ciascun tasto suonandolo manually. Ad esempio, se si selezione但这a modalità e si suauna un accordo 1-b3-5-b7gni tasto sare assecnato per suonare la struttura di questo accordo. Lanota del tasto premuto servirà da radice dell'accordo.

Per attivare o disattivare la Modalità accordo, premere il tasto Accordo. Quando la modalità Accordo è attenuata, il tasto Accordo sare asseso.

Per modificare le impostazioni della modalità Accordo, tenere premuto Shift premendo il tasting Accordo per entrare nel menu Modifica accordo a Display. Quindi, servirsi di Select/Scroll Encoder per regolare le impostazioni (come descritto in Panorama del display). Una volta conclusa la modifica delle impostazioni, premere il tasting Back per uscire dal Menu modificifica accordo.

Alternatively, è possibile tenere premuto Shift premendo i tasti C2-Bb3 se si utilizes la modalità di accordo Smart.

Nota bene: in via predefinita, i tasti sono configurati per suonare gli accordi quando la modalità accordo è attiva. Ciò può tutvia essere modificato nel menu impostazioni globali in modo tale che quando la modalità accordo è attiva gli accordi suonino sui tasti o sui pad o su entrambi.

Modalità Scala

Con la modalità Scala, è possibile impostare la tastiera in modo che i tasti al di fuori delle note di una Scala musicale prescelta siano disattivati. Ciò consente di suonare all'internalo di una Scala prescelta sulla rischio di suonare note "sbagliate". Al momento di assegnare una Scala alla tastiera è possibile scegliere tra 16 opzioni diverse.

Per attivare o disattivare la Modalità Scala, premere il tasto Scala. Quando la modalità Scala è attenuata, il tasto Scala sera accesso.

Per stabilire su quale scala musicae è impostata la tastiera, entrare nel menu Modifica Scala a Display tenendo premuto Shift e premendo il tasting Scala. Quindi, servirsi di Select/Scroll Encoder per regolare le impostazioni (come descritto in Panorama del display). Una volta conclusa la modifica delle impostazioni, premere il tasting Back per uscire dal Menu modifica Scala.

Menu impostazioni globali

Serviri del Menu impostazioni globali a Display per personalizzare alcuni dei comandi predefiniti della tastiera. Queste impostazioni si applicano alla tastiera in modalità DAW e Preset e qualiasi modifica apportata dal Menu impostazioni globali sare saliva at il momento dello spegnimento della tastiera.

Per entrare nel Menu impostazioni globali, tenere premuto Shift e premere il tasto Mode. Servisi di Select/Scroll Encoder per regolare le impostazioni (come descririto in Panorama del display).

Per uscire dal Menu impostazioni globali, premere il tasto Back (indietro).
