MANUALE UTENTE HO409 Bimar

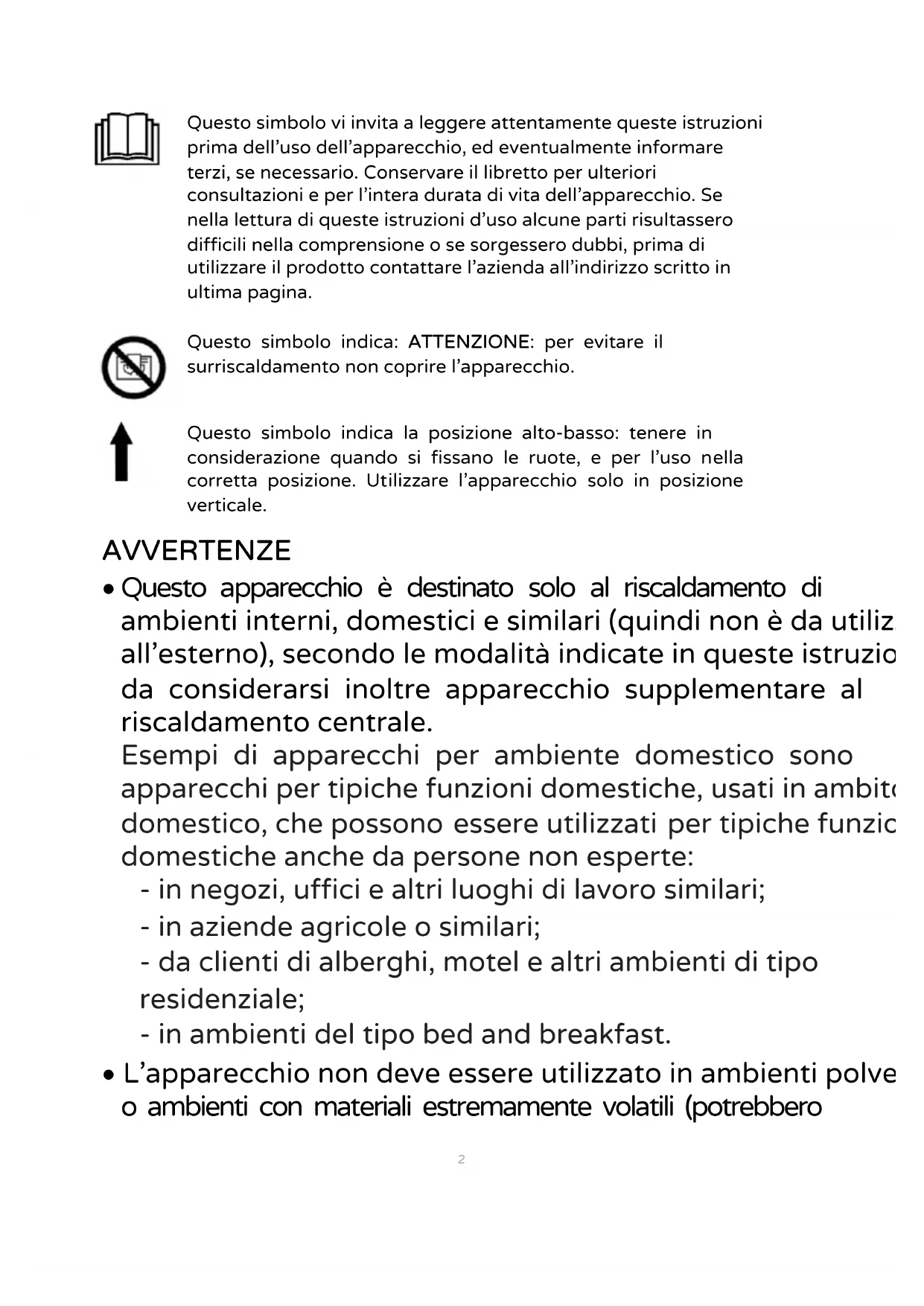

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina.

Questo simbolo indica: ATTENZIONE: per evitare il surriscaldamento non coprire l’apparecchio.

Questo simbolo indica la posizione alto-basso: tenere in considerazione quando si fissano le ruote, e per l’uso nella corretta posizione. Utilizzare l’apparecchio solo in posizione verticale. AVVERTENZE Questo apparecchio è destinato solo al riscaldamento di ambienti interni, domestici e similari (quindi non è da utilizzare all’esterno), secondo le modalità indicate in queste istruzioni; è da considerarsi inoltre apparecchio supplementare al riscaldamento centrale. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast. L’apparecchio non deve essere utilizzato in ambienti polverosi, o ambienti con materiali estremamente volatili (potrebbero3 ostruire griglie), o in ambienti con elevata umidità, o con prodotti infiammabili, o all’esterno (all’aperto). Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Quando il radiatore è in funzione si scalda, quindi toccare soltanto la maniglia e le manopole in plastica. Evitare il contatto con gli elementi perchè molto caldi. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza. I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore.4 ATTENZIONE: Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili. Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche. Non toccare l’apparecchio con mani o piedi bagnati. In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato. Non tirare il cavo di alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente. Non tirare il cavo per spostare l’apparecchio. Non usare il radiatore per asciugare la biancheria. Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.). Non spostare l’appareccchio quando è in funzione. Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l’apparecchio nell’acqua od in nessun altro liquido. Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente. Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.5 La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza. Non utilizzare l’apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina, lavandino, ecc. L’apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente. Questo apparecchio non deve essere usato in alcun tipo di veicolo o in spazi ristretti (ascensori, camper, automobili, cabine ecc.). Non usare questo apparecchio in una stanza la cui area di base è inferiore a 4m². Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto. In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia. Questo apparecchio è riempito con una quantità precisa di un particolare olio. Tutte le riparazioni che ne prevedono l’apertura del contenitore dell’olio devono essere effettuate solamente dal Costruttore o dai suoi tecnici, che dovrebbero essere contattati in caso di perdite olio. Quando si procede alla rottamazione dell’apparecchio, è necessario rispettare le disposizioni relative allo smaltimento dell’olio.6

INSTALLAZIONE Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti. Prima di collegare il radiatore controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra. Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per evitare sovraccarichi e rischi di incendio. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio. Posizionare il radiatore lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che possono deformarsi con il calore. Verificare che lo spazio libero intorno all’apparecchio sia di almeno 1 metro. La superficie d’appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio potrebbe ribaltarsi) e perfettamente in piano. Non utilizzare l’apparecchio sopra tappeti. Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all’apparecchio o attorcigliato su se stesso e non si impigli, onde evitare una caduta dell’apparecchio. Verificare che non vi si possa inciampare, per evitare cadute accidentali o danni alle persone. Non posizionare il cordone elettrico sotto tappeti. Il radiatore deve essere utilizzato solo ed esclusivamente con le ruote fornite in dotazione, che si devono assemblate nel modo corretto come indicato nel paragrafo assemblaggio di seguito riportato. ASSEMBLAGGIO Le staffe con ruote devono essere fissate nella parte inferiore (vedi la freccia alto- basso della targa adesiva presente sull’apparecchio) ed alle estremità in modo che risultano solidali; le ruote devono essere rivolte verso il basso e risultare perfettamente planari. Per l’assemblaggio seguire queste indicazioni (vedi le figure):7

1. Allentare i dadi dalle ruote (ruotarli in senso

antiorario), inserire i perni delle ruote nei fori estremi della staffa e ruotare in senso orario i dadi per serrarli in modo corretto.

2. Capovolgere il radiatore ed appoggiarlo a terra

3. Inserire le staffe con ruote nella parte inferiore del radiatore facendole

scorrere tra gli elementi posti alle estremità del radiatore (cioè tra il primo e il secondo elemento e l’ultimo e penultimo elemento); bloccare il traversino mediante i ganci ad “U” in dotazione. - Assicurare il fissaggio dei traversini mediante gli appositi dadi. - Verificare che le ruote siano perfettamente planari.

4. Verificare che le ruote siano perfettamente planari.

Attenzione: il radiatore deve essere utilizzato solo ed esclusivamente completo di ruote. Grazie alle ruote, il radiatore non surriscalda il piano d’appoggio, è favorita la convezione naturale dell’aria; inoltre può essere spostato comodamente anche grazie alla maniglia, posta sul cruscotto. Attenzione: alla prima accensione, far funzionare il radiatore alla massima potenza per almeno 2 ore. Durante questa operazione aerare bene l’ambiente al fine di eliminare l’odore “di nuovo” che si sprigiona dal radiatore. USO Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il radiatore è dotato dei seguenti organi di regolazione: -Selettore. Ruotando la relativa manopola (C) in senso orario, si selezionano le funzioni: 0= spento, = potenza minima, = potenza media, = potenza massima (per i valori, consultare la tabella sotto riportata). -Termostato ambiente. Regola (tramite la relativa manopola B) la temperatura ambiente e fa funzionare il radiatore in modo continuo sino al raggiungimento della temperatura impostata: se questa diminuisce lo riaccende per il tempo necessario a ristabilire il valore impostato. Se la manopola è girata8 completamente in senso antiorario il radiatore rimane spento “-“, se completamente in senso orario si regola la massima temperatura “+”; per valori intermedi, la temperatura è più alta quanto più si ruota verso la posizione Max e viceversa. La spia luminosa è accesa quando il radiatore è in funzione, se viene raggiunta la temperatura impostata, la spia si spegne e si riattiva non appena questa diminuisce. Il radiatore ha all’interno l’interruttore antiribaltamento, che permette il funzionamento solo se il radiatore è posizionato verticalmente, e lo interrompe in caso di ribaltamento.

Per l’impiego, si operi nel modo seguente:

1) Prima di inserire la spina nella presa di corrente verificare che la manopola del

selettore sia in pos.0 e del termostato sia in pos. “-”.

2) Inserire la spina nella presa di corrente.

3) Ruotare la manopola termostato nella posizione corrispondente alla

temperatura desiderata.

4) Ruotare la manopola del selettore nella posizione corrispondente alla potenza

, quella del selettore in pos “0” e togliere la spina dalla presa di corrente. Per lunghi periodi di inattività, togliere la spina dalla presa di corrente. Attenzione: non spostare l’apparecchio quando è in funzione. Una volta spento, il radiatore impiega alcuni minuti a raffreddarsi: attendere che si sia completamente raffreddato prima di spostarlo; per farlo agevolmente utilizzare l’apposita maniglia.

PULIZIA E MANUTENZIONE

Attenzione: prima di pulire l’apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato. Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi. Per lunghi periodi di inattività del radiatore, è necessario coprirlo e riporlo in un luogo asciutto; è consigliabile inserirlo nell’imballo originale per proteggerlo dalla polvere e dall’umidità. Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini. Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.10

Tipo di potenza termica solo per gli apparecchi per il riscaldamento d’ambiente locale elettrici ed accumulo (indicare una sola opzione)/ Type of heat input, for electric storage local space heaters (select one) Potenza termica nominale Nominal heat output

Tipo di potenza termica/ controllo della temperatura ambiente (indicare una sola opzione)/Type of heat output/room temperature control (select one) Alla potenza termica Minima/At minimum heat output

due o più fasi manuali senza controllo della temperatura ambiente/Two or more manual stages, no room temperature control

Con controllo elettronico della temperatura ambiente/ with electronic room temperature control

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero/ Electronic room temperature control plus day timer

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale/ no37

Altre opzioni di controllo (è possibile selezionare più opzioni) Other control options (multiple selection possible)

Controllo della temperatura ambiente con rilevamento di presenza/Room temperature control, with presence detection

Controllo della temperatura ambiente con rilevamento di finestre aperte/Room temperature control, with open window detection

Con opzione di controllo a distanza With distance control option

Con controllo di avviamento adattabile With adaptive start control

Con limitazione del tempo di funzionamento With working time limitation
