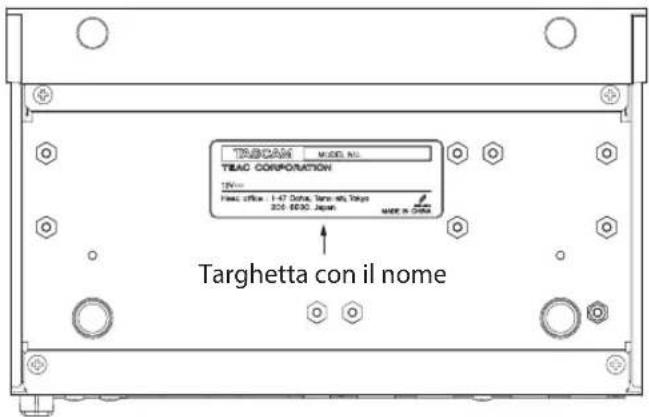

La targhetta con il nome si trova sul fondo dell'unità come mostrato di seguito.

Lato anteriore

TRAGHAM M.000, N. TEAC CORPORATION 18V~ Face office - 1-47 Status, Term w/o Tokyo 205 6030 Japan Targhetta con il nome

Contents

IMPORTANTI ISTRUZIONI DI SICUREZZA ......49

Introduzione ....52

Caratteristiche 52

Accessori inclusi....52

Convenzioni utilizzate in questo manuale ....53

Precauzioni per il posizionamento e l'uso....53

Attenzione alla condensa ....53

Pulizia dell'unità....53

Uso del sito TEAC Global ....53

Informazioni sul servizio di assistenza clienti TASCAM ...53

Nomi delle parti....54

Pannello frontale....54

Pannello posteriore....54

Installazione delle staffe di fissaggio ....55

Installazione sopra o sotto una scrivania ....55

Panoramica del DSP ....56

Canali di ingresso....56

Canali di uscita....56

Panoramica dell'applicazione ....56

Note su Dante ....56

Connessione a una rete Dante....57

Connessione commutata (collegamento a margherita)...57

Utilizzo di Dante Controller ....57

Panoramica del controller Dante 57

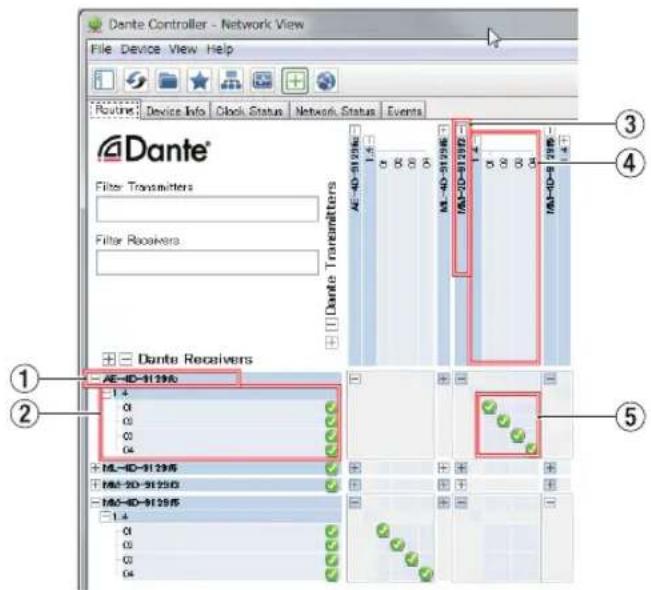

Impostazioni di routing audio 58

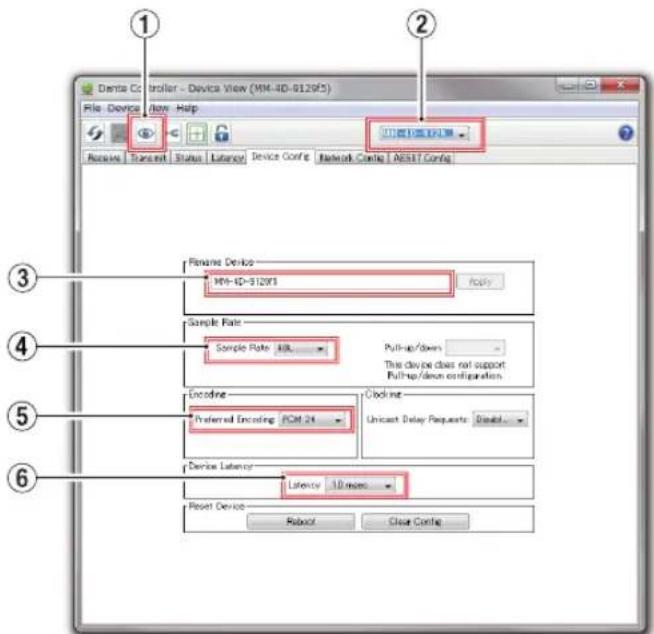

Modifica delle frequenze di campionamento e delle profondità di bit con Dante Controller .... 58

Specifiche....59

Generali 59

Dati di ingresso/uscita 59

Altro 59

Introduzione

Grazie per aver acquistato un convertitore digitale TASCAM AE-4D.

Prima di collegare e utilizzare questa unità, si prega di leggere attentamente questo manuale per assicurarsi di capire come configurarlo e collegarlo correttamente, nonché come utilizzare le sue numerose funzioni utili e utili. Dopo aver finito di leggere questo manuale, si prega di tenerlo in un luogo sicuro per riferimento futuro. È anche possibile scaricare questo Manuale dell'utente dal sito TEAC Global (http://teac-global.com/).

Caratteristiche

• Supporta 4 canali di ingresso/uscita digitale AES/EBU (XLR) a 44.1/48 kHz
• Supporta 2 canali di ingresso/uscita digitale AES/EBU (XLR) e uscita a 88.2/96 kHz
• Convertitore di frequenza di campionamento interno per ingressi
  • Interfaccia Dante inclusa come caratteristica standard

- È supportata anche AES67 (modalità Dante AES67), quindi la connessione è possibile con Ravenna e altre tecnologie audio di rete compatibili con AES67

- Supporta la connessione a margherita in modalità Dante switch

- Il routing flessibile è possibile utilizzando Dante Controller

- Supporta alimentazione a margherita concatenata

- Supporto per frequenze di campionamento e lunghezze di bit fino a 96 kHz e 24 bit

- LED per segnale di ingresso e segnale di uscita

- Il livello di riferimento può essere impostato

- Applicazione di controllo remoto dedicata per Windows, Mac, iOS e Android (TASCAM DCP CONTROL)

- Formato mezza unità rack

Accessori inclusi

Questo prodotto include i seguenti accessori.

Conservare i materiali di imballaggio e la scatola per il trasporto in futuro.

Si prega di contattare l'assistenza clienti TASCAM (vedi retro copertina) se uno di questi articoli è mancante o è stato danneggiato durante il trasporto.

- Unità principale ....x 1

- Staffe di installazione....×2

- Kit di fascette per cavi (solo MM-2D-E)....x 1

- Manuale di istruzioni (questo documento) inclusa la garanzia ....x 1

Convenzioni utilizzate in questo manuale

In questo manuale, vengono usate le seguenti convenzioni:

• Pulsanti, connettori e altre parti fisiche di questa unità e dei dispositivi collegati sono scritti usando un carattere in grassetto come questo: STATUS.
• Se necessario, ulteriori informazioni sono fornite come SUGGERIMENTO, NOTA e CAUTELA.

SUGGERIMENTO

Consigli su come utilizzare l'apparecchio.

NOTA

Fornisce spiegazioni aggiuntive e descrive casi speciali.

ATTENZIONE

La mancata osservanza di queste istruzioni potrebbe provocare danni all'apparecchiatura o perdita di dati, ad esempio.

CAUTELA

La mancata osservanza di queste istruzioni potrebbe provocare lesioni.

Precauzioni per il posizionamento e l'uso

- La gamma di temperatura di funzionamento di questa unità è 0-40 °C. - Non installare l'unità nei seguenti luoghi. Si potrebbe peggiorare la qualità del suono o causare malfunzionamenti.

Luoghi con forti vibrazioni

In prossimità di finestre o altri luoghi esposti alla luce diretta del sole

Nei pressi di caloriferi o altri luoghi estremamente caldi

Luoghi troppo freddi

In luoghi molto umidi o scarsamente ventilati

Ambienti molto polverosi

- Per una buona dissipazione di calore, non appoggiare nulla sulla parte superiore dell'unità.

- Non posizionare l'unità su di un amplificatore di potenza o altro dispositivo che genera calore.

- Quando si installa questa unità sopra o sotto una scrivania, utilizzare le staffe di fissaggio incluse.

- Per montare questa unità in un rack, utilizzare un TASCAM AKRS1 (venduto separatamente).

Attenzione alla condensa

Potrebbe verificarsi condensa se l'unità viene spostata da un luogo freddo a uno caldo o è utilizzata subito dopo che una stanza fredda è stata riscaldata o è comunque esposta a un improvviso cambiamento di temperatura.

Per prevenire questo, o se questo accade, lasciare l'unità per una o due ore alla nuova temperatura ambiente prima dell'uso.

Pulizia dell'unità

Usare un panno morbido e asciutto per pulire l'unità. Non pulire con panni chimici di pulizia, diluenti, alcool o altri agenti chimici. Ciò potrebbe danneggiare la superficie o causare scolorimento.

Uso del sito TEAC Global

È possibile scaricare gli aggiornamenti per questa unità dal sito TEAC Global:

http://teac-global.com/

Nella sezione Download TASCAM, selezionare la lingua desiderata per aprire la pagina Download per quella lingua.

Informazioni sul servizio di assistenza clienti TASCAM

I prodotti TASCAM sono supportati e garantiti solo nel paese di acquisto. Per ricevere assistenza dopo l'acquisto, nella pagina dei distributori TASCAM del sito TEAC Global (http://teac-global.com/), cercare l'azienda o il rappresentante locale della regione in cui è stato acquistato il prodotto e contattare l'organizzazione.

Quando si effettuano richieste di informazioni, verranno richiesti l'indirizzo (URL) del negozio o del negozio online in cui è stato acquistato e la data di acquisto.

Inoltre, potrebbe essere necessaria la scheda di garanzia e la prova di acquisto.

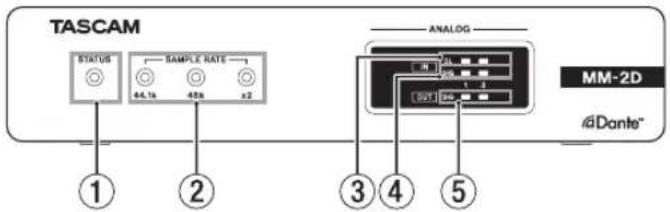

Pannello frontale

TASCAM STATUS SAMPLE RATE 64.1x 40x x2 ANALOG MM-2D 4Dante® ① ② ③ ④ ⑤

① Indicatore STATUS

L'indicatore STATUS lampeggia in blu nelle seguenti condizioni.

- Quando nessun cavo LAN è collegato

- Quando il modulo Dante non funziona correttamente

② Indicatore SAMPLE RATE

Lo stato acceso/spento dei tre Indicatori SAMPLE RATE (44.1k, 48k e ×2) mostra lo stato di frequenza di campionamento dell'unità.

Si accendono quando il suono viene immesso attraverso gli ingressi digitali.

Si ritiene che l'ingresso si sia verificato quando il livello del segnale supera -60 dBFS.

④ Indicatori OUT SIG

Si accendono quando il suono viene emesso attraverso le uscite digitali.

Si ritiene che l'uscita si sia verificata quando il livello del segnale supera -60 dBFS.

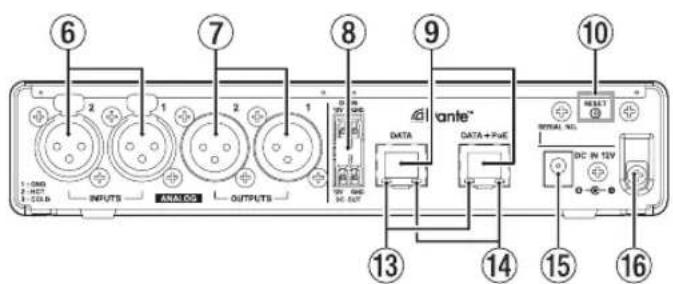

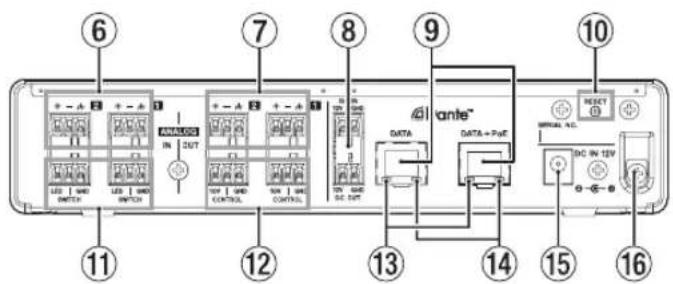

Pannello posteriore

MM-2D-E

6 7 8 9 10 11 12 13 14 15 16 Iante™ DATA DATA + PwE MATERIAL NO. DC IN 12V

MM-2D-X

6 7 8 9 10 Iante™ DATA DATA + FWE 13 14 15 16 INPUTS ANALOG OUTPUTS DC OUT RETURN NO. DC IN 12V

⑤ Connettori AES/EBU IN

Questi sono connettori di ingresso audio digitale in formato XLR bilanciato AES3-2003/IEC60958-4 (AES/EBU).

NOTA

Quando la frequenza di campionamento è 88.2 o 96 kHz, utilizzare il connettore AES/EBU IN 1-2. Il connettore AES/EBU IN 3-4 non può essere utilizzato.

Questi sono connettori di uscita audio digitali in formato XLR bilanciato AES3-2003/IEC60958-4 (AES/EBU).

NOTA

Quando la frequenza di campionamento è 88.2 o 96 kHz, utilizzare il connettore AES/EBU OUT 1-2. Il connettore AES/EBU OUT 3-4 non può essere utilizzato.

⑦ Connettori DC IN/DC OUT

Il connettore DC-IN è sopra e il connettore DC-OUT è sotto (sinistra è 12V e destra è GND.)

Questi connettori sono specifici per l'alimentazione a margherita.

ATTENZIONE

Scollegare l'adattatore CA prima di collegare i connettori DC IN e DC OUT.

NOTA

• È possibile abilitare il collegamento a margherita collegando i connettori DC OUT e DC IN. È possibile attivare il collegamento a margherita per un massimo di due unità.
• Quando si alimenta tramite PoE, la prima unità nella catena di alimentazione non verrà alimentata. In questo caso, utilizzare un adattatore CA PS-P1220E dedicato (venduto separatamente) per alimentare la prima unità nella catena a margherita.

⑧ Connettori DATA/DATA+PoE

Questi sono connettori di trasmissione Dante. Utilizzare per collegare l'unità a una rete Dante.

Utilizzare il connettore DATA+PoE quando si effettua il collegamento a un hub di commutazione che supporta l'alimentazione PoE. In questo caso, l'uso di un adattatore CA non è necessario.

Entrambi i connettori possono essere utilizzati quando si utilizza un hub di commutazione che non supporta l'alimentazione PoE.

⑨ Pulsante RESET

Questo ripristina le impostazioni.

Premere e tenere premuto per 5 secondi per ripristinare tutte le impostazioni Dante.

Tenere premuto per 10 secondi per ripristinare tutte le impostazioni dell'unità.

⑩ Indicatore Stato del collegamento Gigabit

Arancione indica che è stato stabilito un collegamento Ethernet gigabit.

⑪ Indicatore dello stato/attività del collegamento

Il verde indica che viene stabilito un collegamento tra i dispositivi.

Lampeggiante indica che i segnali vengono trasmessi tra i dispositivi.

⑫ Connettore DC IN 12V

Collegare qui un adattatore CA PS-P1220E (venduto separatamente).

⑬ Ferma cavo

Quando si utilizza un adattatore CA PS-P1220E (venduto separatamente), inserire il cavo qui per evitare la disconnessione accidentale.

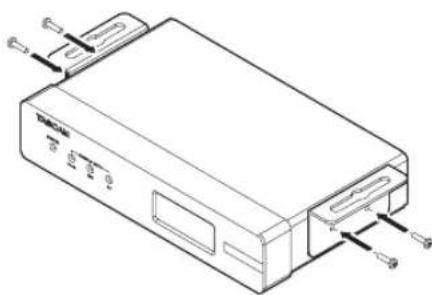

Installazione delle staffe di fissaggio

Installando le staffe di fissaggio incluse su questa unità, è possibile fissarlo in posizione sopra o sotto una scrivania, ad esempio.

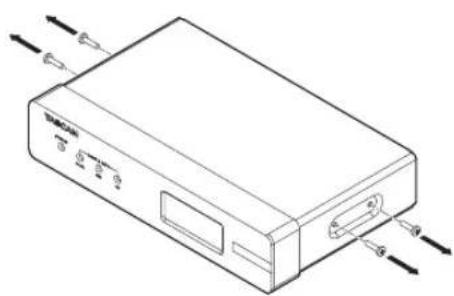

1. Rimuovere le quattro viti sui lati sinistro e destro del contenitore.

1. Allineare le staffe di fissaggio incluse con il contenitore.

Quando si installa questa unità su una scrivania, allineare le staffe come mostrato nella figura sotto.

1. Utilizzare le quattro viti rimosse per installare le staffe di fissaggio all'unità.

Installazione sopra o sotto una scrivania

Per installare questa unità sopra o sotto una scrivania, utilizzare 4 viti disponibili in commercio che siano adatte al materiale e allo spessore della scrivania.

NOTA

La larghezza delle aperture della staffa di fissaggio è di 7,1 mm. Vedere i diagrammi dimensionali alla fine di questo manuale per i dettagli sulle staffe di fissaggio.

1. Con le due staffe di fissaggio già installate sull'unità, allineare l'unità alla scrivania come desiderato.

2. Fare dei segni sulla scrivania in corrispondenza dei fori delle viti.

3. Praticare dei fori guida per le viti sulla scrivania.

4. Avvitare l'unità alla scrivania con 4 viti.

Panoramica del DSP

Questa unità ha un DSP incorporato. Tutte le seguenti impostazioni possono essere eseguite utilizzando l'applicazione di controllo remoto dedicata (TASCAM DCP CONTROL).

Vedere il retro di questo manuale per gli schemi a blocchi DSP.

Canali di ingresso

Fader del canale di ingresso

Utilizzare per regolare il segnale del canale di ingresso.

Disattivazione dell'audio

Silenzia il segnale del canale di ingresso.

Canali di uscita

Fader del canale di uscita

Utilizzare per regolare il livello inviato alla presa di uscita.

Disattivazione dell'uscita

Silenzia il segnale del canale di uscita.

Panoramica dell'applicazione

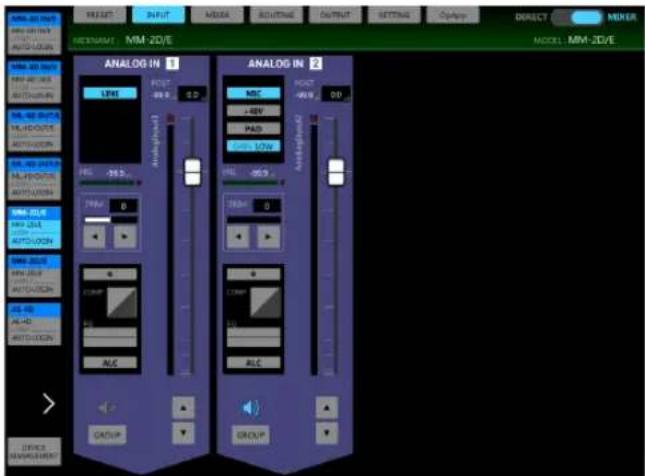

Utilizzando l'applicazione di controllo remoto TASCAM DCP CONNECT, è possibile utilizzare l'unità a distanza.

Per i dettagli sull'applicazione, vedere il relativo manuale dell'utente.

È possibile scaricare il manuale dell'utente dell'applicazione dal sito TEAC Globale (http://teac-global.com/).

MEM-2D/E MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT MEM-2D/INT Analog IN 1 LPE POST -99.0 0.0 Analog IN 2 MBC +8V PAD 60% LOW Analog IN 3 MBC +8V PAD 60% LOW Analog IN 4 MBC +8V PAD 60% LOW Analog IN 5 MBC +8V PAD 60% LOW Analog IN 6 MBC +8V PAD 60% LOW Analog IN 7 MBC +8V PAD 60% LOW Analog IN 8 MBC +8V PAD 60% LOW Analog IN 9 MBC +8V PAD 60% LOW Analog IN 10 MBC +8V PAD 60% LOW Analog IN 11 MBC +8V PAD 60% LOW Analog IN 12 MBC +8V PAD 60% LOW Analog IN 13 MBC +8V PAD 60% LOW Analog IN 14 MBC +8V PAD 60% LOW Analog IN 15 MBC +8V PAD 60% LOW Analog IN 16 MBC +8V PAD 60% LOW Analog IN 17 MBC +8V PAD 60% LOW Analog IN 18 MBC +8V PAD 60% LOW Analog IN 19 MBC +8V PAD 60% LOW Analog IN 20 MBC +8V PAD 60% LOW

Schermata INPUT

Note su Dante

Dante è un protocollo di trasmissione sviluppato da Audinate.

Utilizzando reti basate su standard Gigabit Ethernet, consente, ad esempio, la trasmissione multicanale (512 IN/512 OUT) e alta precisione.

Visitare il sito Web Audinate per i dettagli su Dante.

Connessione a una rete Dante

Per configurare e utilizzare questa scheda, è necessario anche configurare la rete Ethernet a cui è connesso, un computer che esegue Dante Controller e altri dispositivi che supportano Dante.

Requisiti per i cavi LAN utilizzati per le connessioni con i connettori su questa unità

Utilizzare cavi STP di almeno categoria 5e.

Possono essere usati sia cavi incrociati che cavi dritti.

ATTENZIONE

Questa unità non è compatibile con hub di commutazione Ethernet a 100 Mbps. Utilizzare sempre hub di commutazione che supportano Layer 2 e Gigabit Ethernet.

NOTA

• Impostare il computer per impostare automaticamente l'indirizzo IP.
• Il riavvio del computer potrebbe essere necessario se una precedente impostazione di rete è ancora attiva sul computer.

Connessione commutata (collegamento a margherita)

I dispositivi Dante possono essere collegati in cascata quando ci sono pochi dispositivi collegati e quando non si utilizza un hub di commutazione. Collegarli come mostrato di seguito.

Esempio di connessione commutata (collegamento a margherita)

NOTA

• Quando si utilizza una connessione commutata (collegamento a margherita), è possibile utilizzare connettori DATA o DATA+PoE.
• Se il numero di dispositivi connessi aumenta, sarà necessario aumentare l'impostazione della latenza.

Utilizzo di Dante Controller

Panoramica del controller Dante

Questa unità utilizza l'applicazione Dante Controller, disponibile sul sito Audinate, per connettersi con altri dispositivi che supportano Dante.

Scaricare l'ultima versione dell'applicazione Dante Controller e il manuale operativo dal sito di Audinate.

La pagina di download di Audinate

Effettuare almeno le seguenti impostazioni utilizzando un computer su cui è installato Dante Controller.

• Regolare la frequenza di campionamento e la profondità di bit di ciascun dispositivo Dante.
• Impostare il routing audio.

NOTA

Le impostazioni effettuate con Dante Controller sono memorizzate nella memoria interna di ciascun dispositivo Dante.

A meno che le impostazioni non vengano modificate, le connessioni non cambieranno anche se Dante Controller viene chiuso o il computer viene disconnesso dalla rete Dante.

Impostazioni di routing audio

All'avvio di Dante Controller, si aprirà la schermata Network View mostrata qui sotto.

Su questa schermata, è possibile impostare e monitorare le condizioni relative alla rete Dante.

Dante Controller - Network View File Device View Help Event Route: Device Info Clock Status Network Status Events Dante Filter Transmitters Filter Receivers Dante Receivers AE-40-91298 0 8 8 8 ML-40-91298 0 8 8 8 MA-40-91298 0 8 8 8 MA-40-91298 0 8 8 8 ① ② ③ ④ ⑤

① Nome del dispositivo ricevente

Questo è il nome di un dispositivo ricevente sulla rete Dante.

② Canali del dispositivo ricevente

Questi sono i nomi dei canali del dispositivo ricevente sulla rete Dante.

③ Nome del dispositivo in trasmissione

Questo è il nome di un dispositivo in trasmissione sulla rete Dante.

④ Canali del dispositivo in trasmissione

Questi sono i nomi dei canali del dispositivo in trasmissione sulla rete Dante.

⑤ Routing audio

Instradare qui i canali audio dei dispositivi di trasmissione e ricezione che si desiderano collegare.

Fare clic con il tasto sinistro del mouse sull'intersezione dei canali che si desiderano collegare sulla matrice per collegarli.

NOTA

Mentre si preme il tasto Ctrl della tastiera del computer, fare clic con il tasto sinistro del mouse su “-” all'intersezione dei nomi dei dispositivi per connettere tutti i canali collegabili contemporaneamente.

Modifica delle frequenze di campionamento e delle profondità di bit con Dante Controller

Fare doppio clic sul nome di un dispositivo nella schermata Network View per aprire la schermata Device View.

In questa schermata, è possibile impostare e monitorare le condizioni relative ai dispositivi sulla rete Dante.

Fare clic sulla scheda Device Config per aprire la pagina in cui è possibile modificare la frequenza di campionamento, la velocità in bit e altre impostazioni del dispositivo selezionato in 1 mostrato nella figura qui sotto.

① Identificare il dispositivo

Se l'unità viene selezionata in base al nome del dispositivo (①), facendo clic su questa icona, tutti i 3 gli indicatori SAMPLE RATE iniziano a lampeggiare.

Cliccandolo di nuovo si tornerà al loro stato normale.

Ciò consente la rapida identificazione del dispositivo che viene azionato quando più unità vengono utilizzate contemporaneamente, ad esempio.

② Nome del dispositivo

Questo è il nome del dispositivo che può avere le sue impostazioni modificate nella corrente Device View.

③ Cambiare il nome del dispositivo

Modifica il nome del dispositivo.

④ Frequenza di campionamento

Imposta la frequenza di campionamento.

⑤ Profondità di bit

Imposta la profondità di bit.

⑥ Impostazione della latenza

Impostare la latenza.

Utilizzare le seguenti linee guida per modificare l'impostazione della latenza.

Valore di latenza selezionabile	Linee guida per l'impostazione della rete connessa
1 msec	Il percorso di trasmissione dal dispositivo di trasmissione al dispositivo ricevente passa attraverso un hub di commutazione da 10 gigabit.
2 msec	La velocità di trasmissione del dispositivo di trasmissione è 100 Mbps.
5 msec	Utilizzare questo valore di latenza massimo selezionabile durante la creazione di una rete su larga scala.

ATTENZIONE

• Cambiando il nome di un dispositivo si cancellano le impostazioni di routing audio. Per questo motivo, si consiglia di cambiare i nomi dei dispositivi in nomi facili da identificare prima di impostare i percorsi audio.
• A seconda delle condizioni della connessione di rete, potrebbe essere necessario impostare la latenza su un valore superiore rispetto alla linea guida.

NOTA

Quando si utilizza una connessione commutata (collegamento a margherita), che non utilizza un hub di commutazione, impostare la latenza in base al numero di dispositivi Dante che segnala il passaggio-attraverso come mostrato di seguito.

Esempio di connessione commutata (collegamento a margherita)

Passa attraverso 2 dispositivi

Passa attraverso 1 dispositivo

Specifiche

Generali

Formati e canali

44.1/48 kHz, 16/24-bit, 4 canali

88.2/96 kHz, 16/24-bit, 2 canali (doppia velocità)

Dati di ingresso/uscita

Connettori DATA/DATA+PoE

Connettore: RJ-45

Protocollo di trasmissione: Dante

Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)

Cavi: cavi STP di categoria 5e o più veloci

Connettore: XLR-3-31

Impedenza di ingresso: 110 Ω

Formato: AES3-2003/IEC60958-4 (AES/EBU)

Frequenze di campionamento supportate: 32 kHz - 192 kHz

(Il convertitore della frequenza di campionamento è sempre attivo)

Connettore: XLR-3-32

Impedenza di ingresso: 110 Ω

Formato: AES3-2003/IEC60958-4 (AES/EBU)

Frequenze di campionamento supportate: 44.1, 48, 88.2

e 96 kHz

Altro

Alimentazione

PoE classe 0

Adattatore AC TASCAM PS-P1220E (venduto separata- mente)

Consumo

3W

Dimensioni

214 × 44.45 × 136.1 mm (L x A x P, comprese le sporgenze)

Peso

795 g

Temperatura di esercizio

0^ C-40^ C

• Vedere il retro di questo manuale per disegni dimensionali e diagrammi a blocchi del DSP.
• Le illustrazioni in questo manuale potrebbero differire in parte dal prodotto reale.
• Le specifiche e l'aspetto esterno potrebbero essere modificati senza preavviso per migliorare il prodotto.

取扱説明書

安全にお使いいただくために

Questo apparecchio è conforme alle norme sulla garanzia vigenti nel rispettivo Paese in cui esso è stato acquistato. Si prega di rivolgersi al proprio commerciante, presso il quale è stato acquistato l'apparecchio, nel caso in cui si voglia richiedere una prestazione in garanzia.
