BEDIENUNGSANLEITUNG AE4D TASCAM

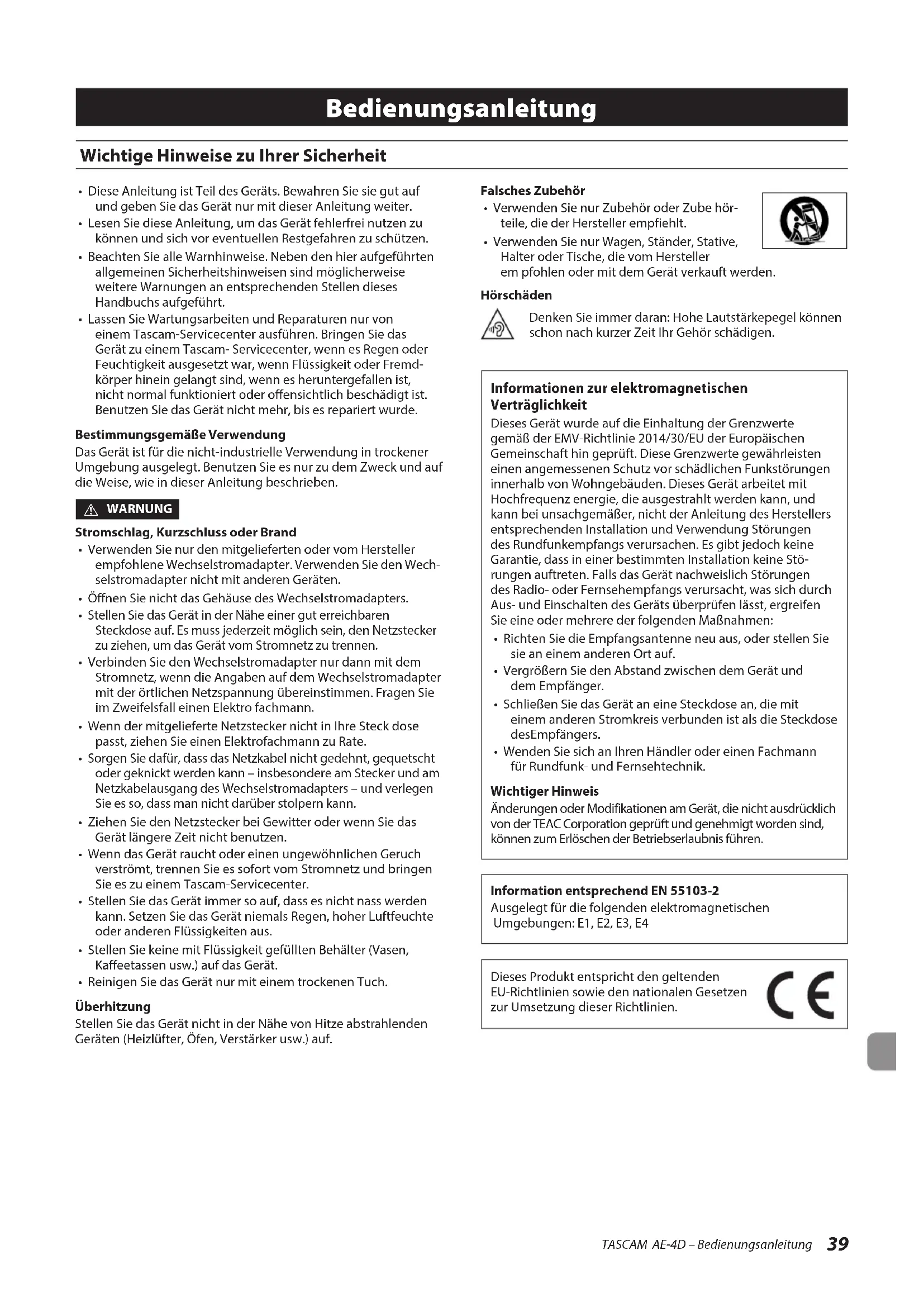

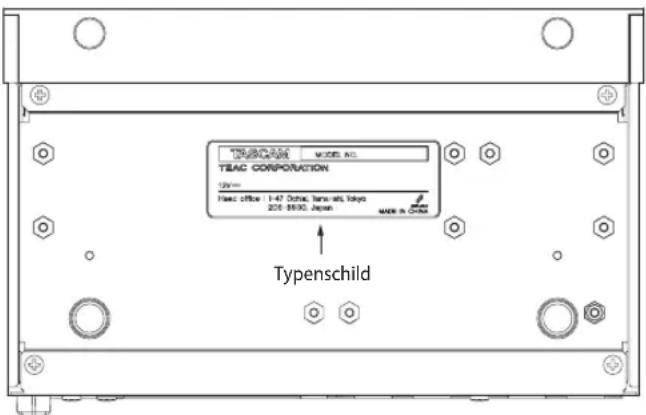

• Diese Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.• Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.• Beachten Sie alle Warnhinweise. Neben den hier aufgeführten allgemeinen Sicherheitshinweisen sind möglicherweise weitere Warnungen an entsprechenden Stellen dieses Handbuchs aufgeführt.• Lassen Sie Wartungsarbeiten und Reparaturen nur von einem Tascam-Servicecenter ausführen. Bringen Sie das Gerät zu einem Tascam- Servicecenter, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremd-körper hinein gelangt sind, wenn es heruntergefallen ist, nicht normal funktioniert oder offensichtlich beschädigt ist. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde.Bestimmungsgemäße VerwendungDas Gerät ist für die nicht-industrielle Verwendung in trockener Umgebung ausgelegt. Benutzen Sie es nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.V WARNUNGStromschlag, Kurzschluss oder Brand• Verwenden Sie nur den mitgelieferten oder vom Hersteller empfohlene Wechselstromadapter. Verwenden Sie den Wech-selstromadapter nicht mit anderen Geräten.• Öffnen Sie nicht das Gehäuse des Wechselstromadapters.• Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.• Verbinden Sie den Wechselstromadapter nur dann mit dem Stromnetz, wenn die Angaben auf dem Wechselstromadapter mit der örtlichen Netzspannung übereinstimmen. Fragen Sie im Zweifelsfall einen Elektro fachmann.• Wenn der mitgelieferte Netzstecker nicht in Ihre Steck dose passt, ziehen Sie einen Elektrofachmann zu Rate.• Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netzkabelausgang des Wechselstromadapters – und verlegen Sie es so, dass man nicht darüber stolpern kann. • Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.• Wenn das Gerät raucht oder einen ungewöhnlichen Geruch verströmt, trennen Sie es sofort vom Stromnetz und bringen Sie es zu einem Tascam-Servicecenter.• Stellen Sie das Gerät immer so auf, dass es nicht nass werden kann. Setzen Sie das Gerät niemals Regen, hoher Luftfeuchte oder anderen Flüssigkeiten aus.• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen, Kaffeetassen usw.) auf das Gerät.• Reinigen Sie das Gerät nur mit einem trockenen Tuch.ÜberhitzungStellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.Falsches Zubehör• Verwenden Sie nur Zubehör oder Zube hör-teile, die der Hersteller empfiehlt. • Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller em pfohlen oder mit dem Gerät verkauft werden.HörschädenDenken Sie immer daran: Hohe Lautstärkepegel können schon nach kurzer Zeit Ihr Gehör schädigen. Informationen zur elektromagnetischen Verträglichkeit Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2014/30/EU der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte gewährleisten einen angemessenen Schutz vor schädlichen Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät arbeitet mit Hochfrequenz energie, die ausgestrahlt werden kann, und kann bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechenden Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Stö-rungen auftreten. Falls das Gerät nachweislich Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts überprüfen lässt, ergreifen Sie eine oder mehrere der folgenden Maßnahmen:• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf. • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. • Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers. • Wenden Sie sich an Ihren Händler oder einen Fachmann für Rundfunk- und Fernsehtechnik. Wichtiger HinweisÄnderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen.Information entsprechend EN 55103-2Ausgelegt für die folgenden elektromagnetischen Umgebungen: E1, E2, E3, E4Dieses Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zur Umsetzung dieser Richtlinien. Wichtige Hinweise zu Ihrer Sicherheit Bedienungsanleitung40 TASCAM AE-4D – Bedienungsanleitung Das Typenschild befindet sich auf der Unterseite der Geräte, wie in der folgenden Abbildung gezeigt: Vorderseite Typenschild Angaben zur Umweltverträglichkeit und zur Entsorgung Entsorgung von elektrischen und elektronischen von Altgeräten Wenn ein Symbol einer durchgestrichenen Müll- tonne auf einem Produkt, der Verpackung und/ oder der begleitenden Dokumentation ange- bracht ist, unterliegt dieses Produkt den europäi- schen Richtlinien 2012/19/EU und/oder 2006/66/ EG (geändert durch 2013/56/EU) sowie nationalen Gesetzen zur Umsetzung dieser Richtlinien. Richtlinien und Gesetze schreiben vor, dass Elektro- und Elek- tronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Alt- geräte über staatlich dafür vorgesehene Stellen zu entsorgen. Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos. Weitere Informationen zur Wertstoffsammlung und Wieder- verwertung erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zuständigen Abfall ent sor gungs unternehmen oder der Verkaufsstelle, bei der Sie das Produkt erworben haben. Inhaltsverzeichnis Wichtige Hinweise zu Ihrer Sicherheit .............................................. 39 Einführung ..................................................................................................... 41 Hauptmerkmale .......................................................................................... 41 Auspacken/Lieferumfang ....................................................................... 41 Häufig verwendete Bezeichnungen und Begriffe ...................... 41 Ergänzende Sicherheitshinweise zur Auf- stellung/Installation .................................................................................. 41 Kondensation vermeiden ...................................................................... 41 Das Gerät reinigen ...................................................................................... 42 Informationen zum Kundendienst von Tascam ........................... 42 Die Produktbestandteile und ihre Funktionen ............................ 42 Vorderseite.................................................................................................. 42 Rückseite ..................................................................................................... 43 Euroblock-Stecker verwenden (nur MM-2D-E) ............................. 43 Die Montagewinkel befestigen ............................................................ 44 Das Gerät auf oder unter einem Tisch montieren ....................... 44 Überblick über den DSP ........................................................................... 45 Eingangskanäle ......................................................................................... 45 Ausgangskanäle ....................................................................................... 45 Fernsteuern mit DCP Connect .............................................................. 45 Informationen zu Dante .......................................................................... 46 Verbindung mit einem Dante-Netzwerk herstellen .................. 46 Verbindungen für verketteten Betrieb herstellen ........................ 46 Das Computerprogramm Dante Controller nutzen ................... 46 Überblick ..................................................................................................... 46 Routing der Audiokanäle ...................................................................... 46 Abtastrate und Wortbreite mit Dante Controller ändern .......... 47 Technische Daten ........................................................................................ 48 Allgemein .................................................................................................... 48 Eingänge und Ausgänge ....................................................................... 48 Stromversorgung und sonstige Daten ............................................. 48TASCAM AE-4D – Bedienungsanleitung

Einführung Vielen Dank, dass Sie sich für den AES/EBU-Dante-AES/EBU- Wandler AE-4D von Tascam entschieden haben. Bevor Sie das Gerät benutzen, lesen Sie sich diese Anleitung bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie den Wandler richtig einrichten und bedienen und viele Jahre Freude daran haben. Bewahren Sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem Wandler weiter, da sie zum Produkt gehört. Eine digitale Version des Handbuchs steht auf unserer Website https://tascam.de/downloads zum Download bereit. Hauptmerkmale

• Vier digitale AES/EBU-Kanäle (XLR-Eingänge und -Ausgänge) bei 44,1 kHz oder 48 kHz

• Zwei digitale AES/EBU-Kanäle (XLR-Eingänge und -Ausgänge) bei 88,2 kHz oder 96 kHz

• Eingangsseitiger Abtastratenwandler

• Zwei Ethernet-Anschlüsse für die Verbindung mit einem Dante-Netzwerk

• Unterstützt AES67, dadurch ist die Verbindung mit Ravenna und anderen mit diesem Standard kompatiblen Audio-Netz- werktechnologien möglich

• Mehrere Geräte können verkettet werden (Dante-Switch- Modus)

• Flexibles Routing mithilfe der Computer-Anwendung Dante Controller

• Stromversorgung über die Netzwerkverbindung möglich (PoE)

• Stromversorgung durchschleifbar zum nächsten Gerät

• Unterstützt Abtastraten/Wortbreiten bis 96 kHz / 24 Bit

• LED-Anzeigen für Ein- und Ausgangssignale

• Spezielles Fernsteuerungsprogramm für Windows, Mac, iOS und Android (Tascam DCP Control)

• Halbe Rackbreite Auspacken/Lieferumfang Zum Lieferumfang dieses Produkts gehören die unten aufge- führten Bestandteile. Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

• Bedienungsanleitung (das vorliegende Dokument) ein- schließlich Garantiehinweis ................................................................... 1 Häufig verwendete Bezeichnungen und Begriffe In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

• Tasten, Buchsen und andere Bedienelemente an diesem und anderen Geräten kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: STATUS-Lämpchen.

• Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet: Anmerkung Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen. Wichtig Besonderheiten, die bei Nichtbeachtung zu Datenverlust, Funktionsstörungen oder unerwartetem Verhalten des Geräts führen können.

VORSICHT Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verlet- zungen.

WARNUNG Bei Nichtbeachtung so gekennzeichneter Hinweise besteht Lebensgefahr. Ergänzende Sicherheitshinweise zur Aufstellung/Installation

• Der zulässige Betriebstemperaturbereich für dieses Gerät liegt zwischen 0 °C und 40 °C.

• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls könnte sich die Klangqualität ver- schlechtern und/oder es könnten Fehlfunktionen auftreten. – Orte, die starken Erschütterungen ausgesetzt sind, – Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster), – in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen, – wo die Temperatur unter dem Gefrierpunkt liegt, – sehr feuchte oder schlecht belüftete Orte, – Orte mit hoher Staubkonzentration.

• Legen Sie keine Gegenstände auf das Gerät, um eine ausrei- chende Wärmeabfuhr zu gewährleisten.

• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.

• Wenn Sie das Gerät auf oder unter einem Tisch montieren, verwenden Sie die mitgelieferten Montagewinkel.

• Wenn Sie das Gerät in einen Gestellschrank (ein Rack) einbauen, verwenden Sie die von Tascam optional erhältliche Rackmontagehalterung AK-RS1. Kondensation vermeiden Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schnell beheizbaren Raum ein- setzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet. Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es verwenden.42 TASCAM AE-4D – Bedienungsanleitung Das Gerät reinigen Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Ver- wenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen. Informationen zum Kundendienst von Tascam Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben. Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen. Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erfor- derlich sein. Die Produktbestandteile und ihre Funktionen Vorderseite 1 STATUS-Lämpchen Dieses Lämpchen blinkt in folgenden Situationen blau: – Wenn kein Netzwerkkabel angeschlossen ist – Wenn das Dante-Modul nicht wie vorgesehen funktioniert 2 SAMPLE RATE-Lämpchen Diese drei Lämpchen (44.1k, 48k und ×2) zeigen die aktuelle Abtastrate an. AbtastrateLämpchen44,1 kHz 48 kHz ×244,1 kHz

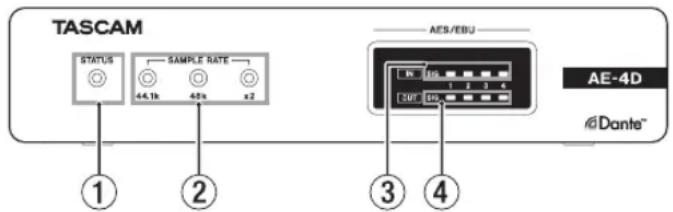

3 IN SIG-Lämpchen Leuchten auf, wenn am jeweiligen Digitaleingang ein Signal anliegt. Eingangssignale werden angezeigt, wenn ihr Pegel –60 dBFS überschreitet. 4 OUT SIG-Lämpchen Leuchten auf, wenn am jeweiligen Digitalausgang ein Signal anliegt. Ausgangssignale werden angezeigt, wenn ihr Pegel –60 dBFS überschreitet.TASCAM AE-4D – Bedienungsanleitung

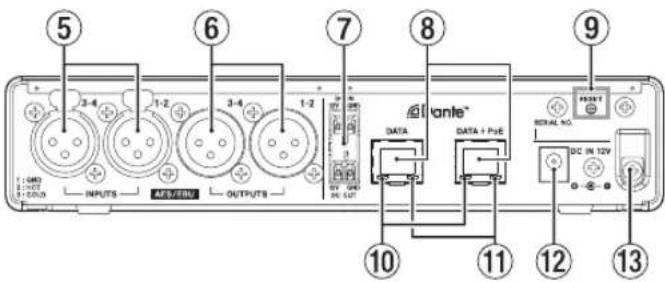

Rückseite 5 AES/EBU-Eingänge (INPUTS) Symmetrische Digitaleingänge über XLR-Anschlüsse im Format AES3-2003/IEC 60958-4 (AES/EBU). Anmerkung Verwenden Sie die Anschlüsse AES/EBU INPUTS 1–2, wenn die Abtastrate 88,2 kHz oder 96 kHz beträgt. In diesem Fall sind die Anschlüsse AES/EBU INPUTS 3–4 ohne Funktion. 6 AES/EBU-Ausgänge (OUTPUTS) Symmetrische Digitalausgänge über XLR-Anschlüsse im Format AES3-2003/IEC 60958-4 (AES/EBU). Anmerkung Verwenden Sie die Anschlüsse AES/EBU OUTPUTS 1–2, wenn die Abtastrate 88,2 kHz oder 96 kHz beträgt. In diesem Fall sind die Anschlüsse AES/EBU OUTPUTS 3–4 ohne Funktion. 7 Stromversorgungsanschlüsse DC IN / DC OUT Der Eingang (DC IN) befindet sich oben, der Ausgang (DCOUT) unten. (Links: 12 Volt, Rechts: Masse.) Diese Anschlüsse sind speziell für das Durchschleifen der Stromversorgung zum nächsten Gerät vorgesehen. Verbinden Sie den Anschluss DC OUT des ersten Geräts mit dem Anschluss DC IN des zweiten Geräts. Verwenden Sie einen Wechselstrom adapter des Typs PS-P1220E (optionales Zubehör), um das erste Gerät mit Strom zu versorgen. Wichtig

• Die Stromversorgung kann zu maximal einem weiteren Gerät durchgeschleift werden.

• Das Durchschleifen der Stromversorgung funktioniert nicht, wenn das erste Gerät per PoE versorgt wird.

• Trennen Sie den Wechselstromadapter vom Gerät, bevor Sie Verbindungen mit den Anschlüssen DC IN und DC OUT herstellen. 8 Anschlüsse DATA und DATA + PoE Dies sind Anschlüsse für die Übertragung von Audiodaten entsprechend dem Dante-Standard.Verbinden Sie sie mit einem Dante-Netzwerk. Nutzen Sie den Anschluss DATA + PoE, wenn Sie das Gerät über das Netzwerk mit Strom versorgen wollen. Sie benötigen dazu einen Switch, der Power-over-Ethernet unterstützt. In diesem Fall ist kein Wechselstromadapter erforderlich. Wenn Sie die PoE-Stromversorgung nicht nutzen, können Sie jeden der beiden Anschlüsse verwenden. 9 RESET-Taste Setzt die Einstellungen zurück. Halten Sie die Taste fünf Sekunden gedrückt, um alle Dante- Einstellungen zurückzusetzen. Halten Sie die Taste zehn Sekunden gedrückt, um sämtliche Einstellungen des Geräts zurückzusetzen. 0 Statusanzeige für die Gigabit-Verbindung Oranges Leuchten weist auf eine funktionierende Verbindung mit einem Gigabit-Ethernet-Netzwerk hin q Anzeige für Verbindungsstatus und Aktivität Grünes Leuchten weist auf eine bestehende Verbindung zwischen den Geräten hin. Blinken bedeutet, dass Signale zwischen den Geräten ausge- tauscht werden. w Anschluss DC IN 12V Schließen Sie hier den separat erhältlichen Wechselstrom- adapter PS-P1220E an. e Kabelhalter Wenn Sie den separat erhältlichen Wechselstromadapter PS-P1220E verwenden, sichern Sie das Kabel mit dieser Hal- terung, um ein versehentliches Herausrutschen des Steckers zu vermeiden. Euroblock-Stecker verwenden (nur MM-2D-E) Euroblock-SteckerAnschlussschraube2,5 mm oder schmalerLasche/ZugentlastungSchlitzschraubendreher Anmerkung

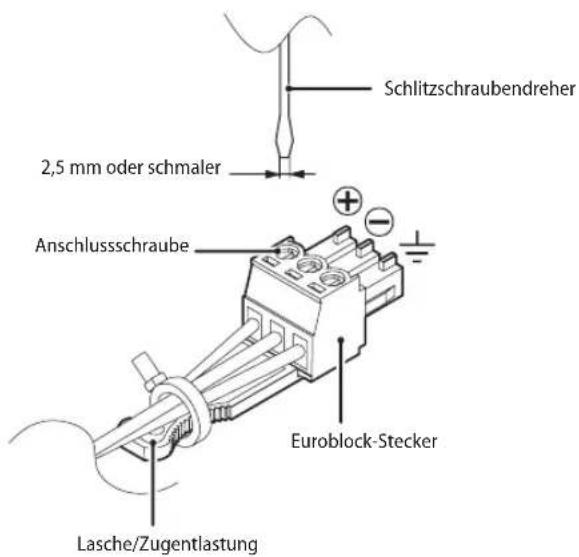

• Nutzen Sie einen maximal 2,5 mm breiten Schlitzschrau- bendreher.

• Sie können die mitgelieferten Euroblock-Stecker mit Kabel- querschnitten von 0,09mm² bis 1,5mm² verwenden (AWG16– AWG28). Die Drähte sollten Sie etwa 7mm abisolieren.

• Vergewissern Sie sich, dass die Drähte sich nicht herausziehen lassen.

1. Lösen Sie die Schrauben der Euroblock-Stecker.

2. Führen Sie die Kabel entsprechend der in der Abbildung

gezeigten Anschlussbelegung ein.

3. Drehen Sie die Schrauben der Euroblock-Stecker fest.

4. Befestigen Sie die Kabel mit einem der mitgelieferten

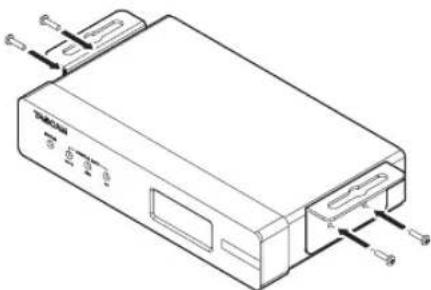

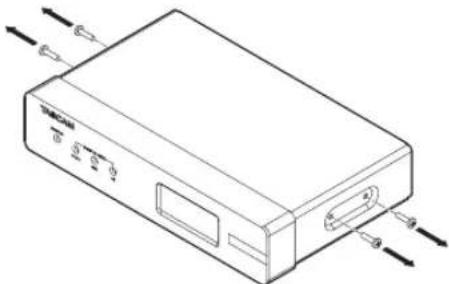

Kabelbinder an der Zugentlastung des Euroblock-Steckers.44 TASCAM AE-4D – Bedienungsanleitung Die Montagewinkel befestigen Mit Hilfe der mitgelieferten Montagewinkel können Sie das Gerät beispielsweise auf oder unter einem Tisch montieren.

1. Entfernen Sie die vier Schrauben auf der linken und rechten

2. Richten Sie die Montagewinkel gerade am Gehäuse aus.

Beispiel für die Montage unter einer Tischplatte Beispiel für die Montage auf einer Tischplatte

3. Befestigen Sie die Montagewinkel mit den vier Schrauben.

Das Gerät auf oder unter einem Tisch montieren Um das Gerät auf oder unter einem Tisch zu montieren, nutzen Sie vier handelsübliche Schrauben entsprechend dem Material und der Dicke der Tischplatte. Anmerkung Die Öffnungen in den Montagewinkeln sind 7,1 mm breit. Einzel- heiten entnehmen Sie bitte den Maßzeichnungen am Ende dieser Bedienungsanleitung.

1. Richten Sie die beiden am Gerät befestigten Montagewinkel

wie gewünscht am Tisch aus.

2. Markieren Sie die Stellen, an denen sich die Schrauben-

löcher in der Tischplatte befinden sollen.

3. Bohren Sie Vorbohrlöcher für die Schrauben in die Tisch-

4. Schrauben Sie das Gerät mit den vier Schrauben an der

Tischplatte fest.TASCAM AE-4D – Bedienungsanleitung

Überblick über den DSP Der Wandler ist mit einem DSP ausgestattet. Auf diese können Sie über das spezielle Fernsteuerungsprogramm Tascam DCP Control zugreifen. Ein Blockschaltbild des DSP finden Sie am Ende dieses Hand- buchs. Eingangskanäle

• Fader der Eingangskanäle Hiermit passen Sie die Pegel der Eingangssignale an

• Stummschaltung der Eingänge Sie können jeden Eingangskanal einzeln stummschalten. Ausgangskanäle

• Fader der Ausgangskanäle Hiermit passen Sie den Pegel am jeweiligen Ausgang an.

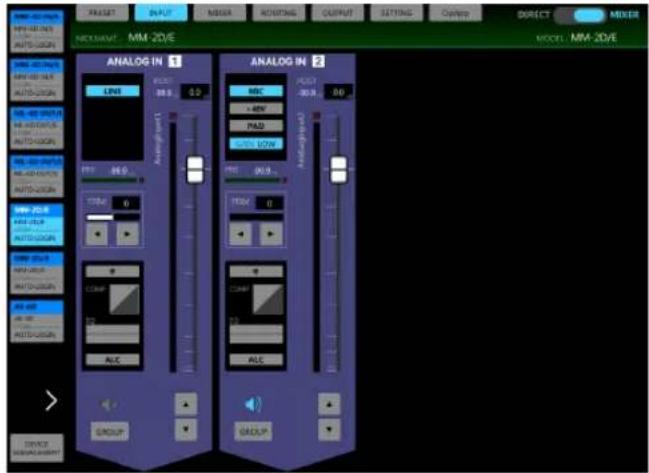

• Stummschaltung der Ausgänge Sie können jeden Ausgangskanal einzeln stummschalten. Fernsteuern mit DCP Connect Mit Hilfe des Computerprogramms DCP Connect von Tascam können Sie den Wandler aus der Ferne steuern. Einzelheiten dazu entnehmen Sie bitte der zugehörigen Bedie- nungsanleitung. Diese steht auf unserer Website zum Download bereit (https://tascam.de/downloads). Die INPUT-Seite mit den Eingangskanälen46 TASCAM AE-4D – Bedienungsanleitung Informationen zu Dante Dante ist ein von Audinate entwickeltes Übertragungsprotokoll. Es ermöglicht die Übertragung von maximal 512 Audiokanälen in beiden Richtungen mit hoher Präzision über ein Netzwerk basierend auf dem Gigabit-Ethernet-Standard. Einzelheiten zu Dante finden Sie auf der Website von Audinate. https://www.audinate.com/ Verbindung mit einem Dante-Netzwerk herstellen Um diesen Wandler einrichten und nutzen zu können, müssen Sie auch folgende Komponenten einrichten:

• das Ethernet-Netzwerk, mit dem der Wandler verbunden ist,

• einen Computer, auf dem der Dante Controller läuft und

• die anderen Geräte, die Dante unterstützen.

• Mindestanforderungen an das Netzwerkkabel Verwenden Sie STP-Kabel (abgeschirmte verdrillte Doppel- adern) der Kategorie 5e oder höher. Gekreuzte Kabel können ebenso verwendet werden wie gerade durchverbundene. Wichtig Dieses Gerät ist nicht kompatibel mit 100-MBit/s-Ethernet- Switches. Verwenden Sie ausschließlich Switches/Hubs, die Layer 2 und Gigabit-Ethernet unterstützen. Anmerkung

• Richten Sie den Computer so ein, dass er seine IP-Adresse automatisch bezieht.

• Möglicherweise müssen Sie den Computer neu starten, wenn eine vorherige Netzwerkeinstellung noch aktiv ist. Verbindungen für verketteten Betrieb herstellen Dante-Geräte können miteinander verkettet werden, sofern es sich nur um wenige Geräte handelt und kein (Netzwerk-)Switch verwendet wird. Wenn Sie beispielsweise nur zwei Wandler zusammen mit einem Mischpult verwenden, verbinden Sie die Geräte wie unten dargestellt.

• Beispiel für verketteten Betrieb Mixer AE-4D AE-4D Anmerkung

• Für den verketteten Betrieb können Sie jeden der beiden Anschlüsse (DATA und DATA+PoE) verwenden. Beachten Sie jedoch, dass sich nicht alle Geräte über PoE mit Strom ver- sorgen lassen (siehe 7 auf Seite 43).

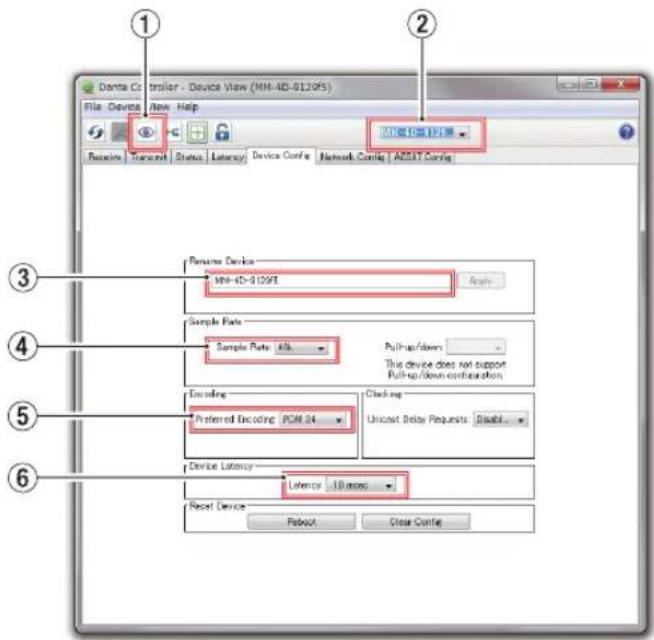

• Mit zunehmender Anzahl von Geräten ist es erforderlich, den Wert für die Latenz zu erhöhen. Das Computerprogramm Dante Controller nutzen Überblick Um die Verbindungen mit anderen Dante-fähigen Geräten zu konfigurieren, nutzen Sie die Computer-Anwendung Dante Cont- roller. Diese ist auf der Website von Audinate erhältlich. Laden Sie von der Audinate-Website die neueste Version von Dante Controller und die dazugehörige Bedienungsanleitung herunter. Audinate-Downloadseite: https://www.audinate.com/products/software/dante-controller Nehmen Sie mithilfe eines Computers, auf dem Dante Controller installiert ist, zumindest die folgenden Einstellungen vor:

• Abtastrate und Encoding (Wortbreite) für jedes Dante-Gerät

• Routing der Audiokanäle Anmerkung Die Einstellungen, die Sie mithilfe des Dante-Controllers vor- nehmen, werden im jeweiligen Dante-Gerät gespeichert. Solange die Einstellungen nicht aktualisiert wurden, ändern sich auch nicht die Verbindungen, selbst wenn Sie Dante Controller beenden oder den Computer vom Dante-Netzwerk trennen. Routing der Audiokanäle Wenn Sie Dante Controller starten, erscheint die unten darge- stellte Netzwerkansicht („Network View“) mit der Registerkarte „Routing“. Hier können Sie Einstellungen für das Dante-Netzwerk vor- nehmen und überwachen. 1 Bezeichnung des empfangenden Geräts Dies ist die Bezeichnung des empfangenden Geräts im Dante-Netzwerk. 2 Kanäle des empfangenden Geräts Dies sind die Bezeichnungen der Kanäle des empfangenden Geräts im Dante-Netzwerk. 3 Bezeichnung des sendenden Geräts Dies ist die Bezeichnung des sendenden Geräts im Dan- te-Netzwerk. 4 Kanäle des sendenden Geräts Dies sind die Bezeichnungen der Kanäle des sendenden Geräts im Dante-Netzwerk.TASCAM AE-4D – Bedienungsanleitung

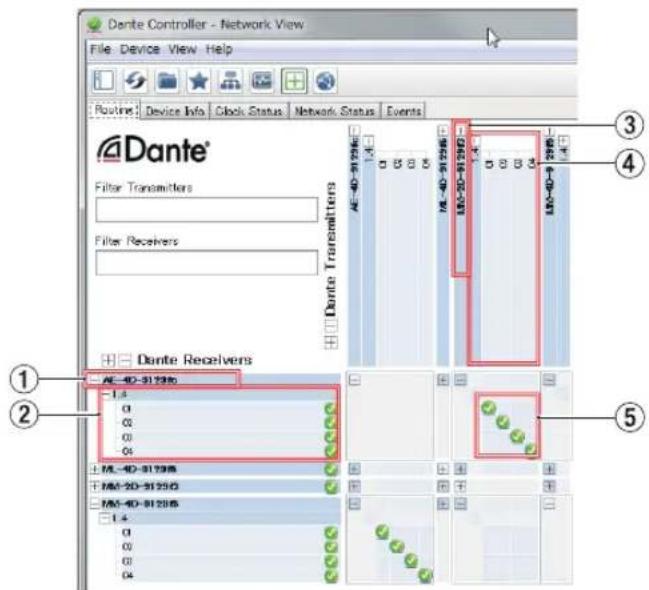

5 Verbindungen zwischen Ein- und Ausgängen (Routing) Verbinden Sie hier die Kanäle des sendenden Geräts mit den Kanälen des empfangenden Geräts. Klicken Sie dazu mit der linken Maustaste auf den Schnitt- punkt der Kanäle in der Matrix, die Sie miteinander verbinden wollen. Anmerkung Um alle Kanäle eins zu eins zu verbinden, halten Sie die Strg-Taste auf dem Computer gedrückt und klicken Sie dann auf das Minus- zeichen am Schnittpunkt der beiden Gerätebezeichnungen. Abtastrate und Wortbreite mit Dante Controller ändern Doppelklicken Sie in der Netzwerkansicht („Network View“) auf eine Gerätebezeichnung, um die Geräteansicht („Device View“) aufzurufen. Hier können Sie Einstellungen für Geräte im Dante-Netzwerk vornehmen und überwachen. Wählen Sie die Registerkarte „Device Config“. Hier können Sie die Abtastrate, Wortbreite und andere Einstellungen des unter 2 ausgewählten Geräts ändern (siehe die folgende Abbildung). 1 Gerät identifizieren Wenn Sie das Gerät anhand des Gerätenamens (2) ausge- wählt haben und auf dieses Symbol klicken, blinken alle drei SAMPLE RATE-Lämpchen am Gerät. Klicken Sie noch einmal darauf, um zum Normalbetrieb zurückzukehren. Auf diese Weise können Sie das zu bedienende Gerät schnell identifizieren, wenn Sie mit mehreren Geräten arbeiten. 2 Gerätebezeichnung Dies ist Bezeichnung des Geräts, dessen Einstellungen Sie in der aktuellen Ansicht ändern können. 3 Eingabefeld für Gerätebezeichnung Ändern Sie die Bezeichnung nach Ihren Wünschen. 4 Abtastrate Stellen Sie hier die gewünschte Abtastrate ein. 5 Wortbreite Wählen Sie hier die Wortbreite der Quantisierung. 6 Gerätelatenz Hier können Sie die Latenz festlegen. Halten Sie sich dabei an die folgenden Richtlinien: Latenzwert Geeignet für folgende Netzwerk-Kongurationen1 msec Der Übertragungsweg vom sendenden Gerät zum empfangenden Gerät führt über maximal zehn 1-Gigabit-Switches.2 msec Die Übertragungsgeschwindigkeit des sendenden Geräts beträgt 100 MBit/s.5 msec Nutzen Sie diesen höchsten Latenzwert, wenn Sie ein umfangreiches Netzwerk bilden. Wichtig

• Wenn Sie die Bezeichnung eines Geräts ändern, gehen seine Routing-Einstellungen verloren. Es ist also ratsam, zunächst alle Geräte mit leicht verständlichen Bezeichnungen zu versehen, bevor Sie die Routing-Einstellungen vornehmen.

• Je nach Zustand der Netzwerkverbindung kann es erfor- derlich sein, die Latenz auf einen höheren Wert einzustellen als in der Tabelle angegeben. Anmerkung Im verketteten Betrieb, bei dem kein Switch zum Einsatz kommt, wählen Sie den Wert für die Latenz entsprechend der Anzahl von Dante-Geräten, die das Signal durchläuft (siehe folgendes Beispiel).

• Beispiel für verketteten Betrieb Signal durchläuft zwei Geräte Signal durchläuft ein Gerät Sendendes GerätSendendes GerätEmpfan-gendes GerätEmpfan-gendes Gerät1. Gerät1. Gerät2. Gerät48 TASCAM AE-4D – Bedienungsanleitung Technische Daten Allgemein

• Kanalzahl und Formate – 4 Kanäle, 44,1 kHz, 48 kHz, 48 kHz, 88,2 kHz, 16/24 Bit – 2 Kanäle (doppelte Übertragungsgeschwindigkeit), 88,2kHz, 96 kHz, 16/24 Bit Eingänge und Ausgänge

• Anschlüsse DATA und DATA + PoE Anschlusstyp: RJ-45 Übertragungsprotokoll: Dante Gigabit-Ethernet-Standard: 1000BASE-T (IEEE 802.3ab) Kabel: STP-Kabel entsprechend Cat 5e oder besser

• AES/EBU-Eingänge (AES/EBU INPUTS) Anschlusstyp: XLR-3-31 Eingangsimpedanz: 110 Ω Format: AES3-2003/IEC60958-4 (AES/EBU) Unterstützte Abtastraten: 32–192 kHz (Abtastratenwandler ist immer aktiv)

• AES/EBU-Ausgänge (AES/EBU OUTPUTS) Anschlusstyp: XLR-3-32 Eingangsimpedanz: 110 Ω Format: AES3-2003/IEC60958-4 (AES/EBU) Unterstützte Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz Stromversorgung und sonstige Daten

• Stromversorgung – PoE Klasse 0 – Wechselstromadapter Tascam PS-P51220E (als Zubehör erhältlich)

• Leistungsaufnahme 3 W

• Abmessungen (B × H × T) 214 mm × 44,45 mm × 136,1 mm (einschließlich vorstehende Teile)

• Zulässiger Betriebstemperaturbereich 0–40 °C

• Maßzeichnungen und DSP-Blockschaltbilder finden Sie am Ende dieses Handbuchs.

• Abbildungen können teilweise vom tatsächlichen Erschei- nungsbild des Produkts abweichen.

• Änderungen an Konstruktion und technischen Daten vorbe- halten.TASCAM AE-4D
