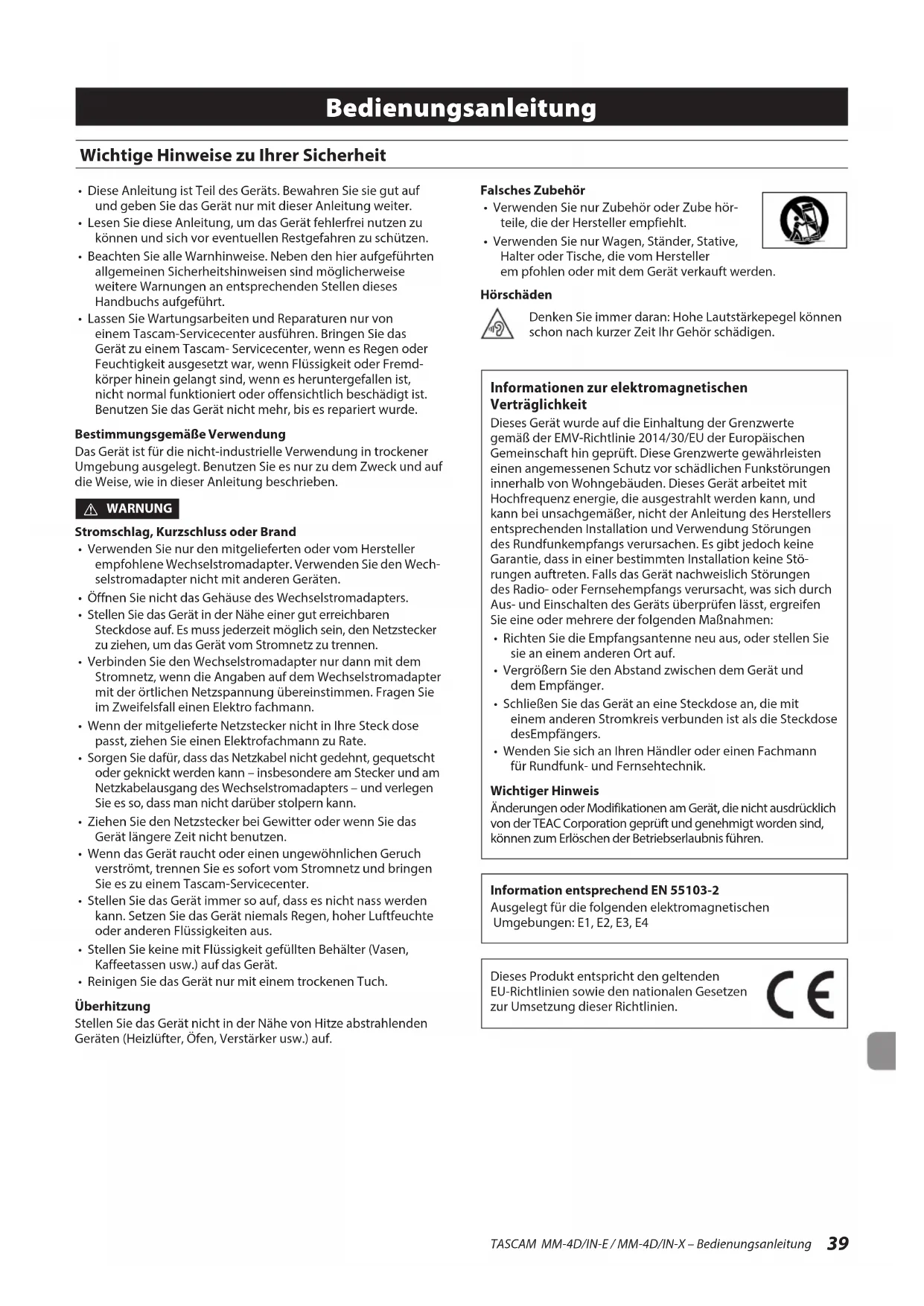

Einführung Vielen Dank, dass Sie sich für den zweikanaligen Analog-Dan- te-Wandler MM-4D/IN-E beziehungsweise MM-4D/IN-X von Tascam entschieden haben. Bevor Sie das Gerät benutzen, lesen Sie sich diese Anleitung bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie den Wandler richtig einrichten und bedienen und viele Jahre Freude daran haben. Bewahren Sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem Wandler weiter, da sie zum Produkt gehört. Eine digitale Version des Handbuchs steht auf unserer Website https://tascam.de/downloads zum Download bereit. Hauptmerkmale

• Vier analoge Mikrofon-/Line-Eingänge – MM-4D/IN-E: Symmetrische Euroblock-Anschlüsse – MM-4D/IN-X: Symmetrische XLR-Anschlüsse

• Mikrofoneingänge mit zuschaltbarer Phantomspeisung und fernbedienbarer Pegelanpassung

• Eingebauter DSP-Mixer bietet verschiedene Möglichkeiten der Audiobearbeitung

• Zwei Ethernet-Anschlüsse für die Verbindung mit einem Dante-Netzwerk

• Unterstützt AES67, dadurch ist die Verbindung mit Ravenna und anderen mit diesem Standard kompatiblen Audio-Netz- werktechnologien möglich

• Mehrere Geräte können verkettet werden (Dante-Switch- Modus)

• Flexibles Routing mithilfe der Computer-Anwendung Dante Controller

• Stromversorgung über die Netzwerkverbindung möglich (PoE)

• Stromversorgung durchschleifbar zum nächsten Gerät

• Unterstützt Abtastraten/Wortbreiten bis 96 kHz / 24 Bit

• LED-Anzeigen für Eingangssignal/Übersteuerung

• Bezugspegel wählbar per Software

• Spezielles Fernsteuerungsprogramm für Windows, Mac, iOS und Android (Tascam DCP Control)

Auspacken/Lieferumfang Zum Lieferumfang dieses Produkts gehören die unten aufge- führten Bestandteile. Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

• Bedienungsanleitung (das vorliegende Dokument) ein- schließlich Garantiehinweis ................................................................... 1 Häufig verwendete Bezeichnungen und Begriffe In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

• Tasten, Buchsen und andere Bedienelemente an diesem und anderen Geräten kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: STATUS-Lämpchen.

• Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet: Anmerkung Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen. Wichtig Besonderheiten, die bei Nichtbeachtung zu Datenverlust, Funktionsstörungen oder unerwartetem Verhalten des Geräts führen können.

VORSICHT Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verlet- zungen.

WARNUNG Bei Nichtbeachtung so gekennzeichneter Hinweise besteht Lebensgefahr. Ergänzende Sicherheitshinweise zur Aufstellung/Installation

• Der zulässige Betriebstemperaturbereich für dieses Gerät liegt zwischen 0 °C und 40 °C.

• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls könnte sich die Klangqualität ver- schlechtern und/oder es könnten Fehlfunktionen auftreten. – Orte, die starken Erschütterungen ausgesetzt sind, – Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster), – in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen, – wo die Temperatur unter dem Gefrierpunkt liegt, – sehr feuchte oder schlecht belüftete Orte, – Orte mit hoher Staubkonzentration.

• Legen Sie keine Gegenstände auf das Gerät, um eine ausrei- chende Wärmeabfuhr zu gewährleisten.

• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.

• Wenn Sie das Gerät auf oder unter einem Tisch montieren, verwenden Sie die mitgelieferten Montagewinkel.

• Wenn Sie das Gerät in einen Gestellschrank (ein Rack) einbauen, verwenden Sie die von Tascam optional erhältliche Rackmontagehalterung AK-RS1. Kondensation vermeiden Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schnell beheizbaren Raum ein- setzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet. Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es verwenden.42 TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung Das Gerät reinigen Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Ver- wenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen. Informationen zum Kundendienst von Tascam Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben. Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen. Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erfor- derlich sein. Die Produktbestandteile und ihre Funktionen Vorderseite 1 STATUS-Lämpchen Dieses Lämpchen blinkt in folgenden Situationen blau: – Wenn kein Netzwerkkabel angeschlossen ist – Wenn das Dante-Modul nicht wie vorgesehen funktioniert 2 SAMPLE RATE-Lämpchen Diese drei Lämpchen (44.1k, 48k und ×2) zeigen die aktuelle Abtastrate an. AbtastrateLämpchen44,1 kHz 48 kHz ×244,1 kHz

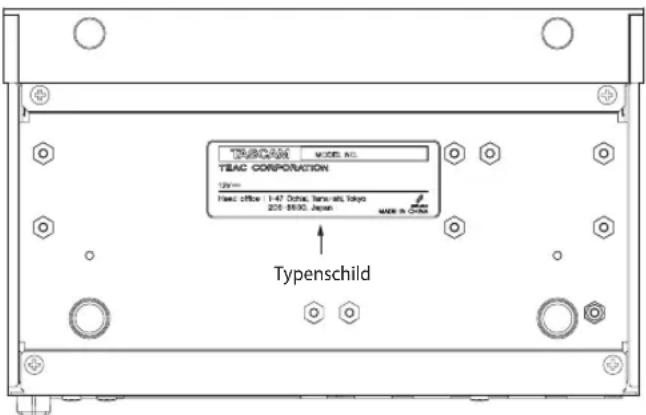

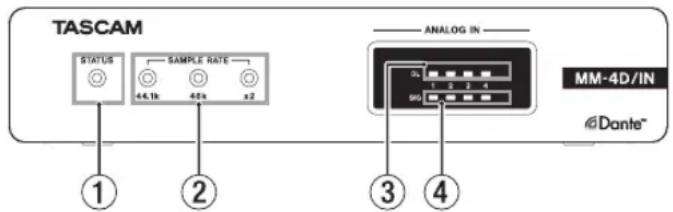

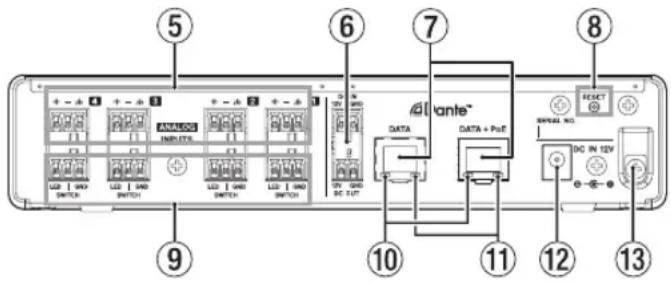

3 OL-Lämpchen Leuchten auf, wenn das jeweilige Eingangssignal übersteuert. 4 IN SIG-Lämpchen Leuchten auf, wenn am jeweiligen Analogeingang ein Signal anliegt. Eingangssignale werden angezeigt, wenn ihr Pegel –60 dBFS überschreitet.TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung

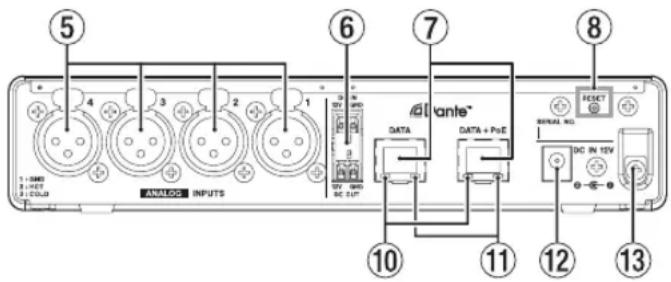

• MM-4D/IN-X 5 Analogeingänge MM-4D/IN-E: Symmetrische Analogeingänge über Euroblock-Anschlüsse. (Anschlussbelegung jeweils von links nach rechts: Heiß, Kalt, Masse) MM-4D/IN-X: Symmetrische Analogeingänge über XLR-Buchsen. (Anschlussbelegung: 1: Masse, 2: Heiß (+), 3: Kalt (–)) 6 Stromversorgungsanschlüsse DC IN / DC OUT Der Eingang (DC IN) befindet sich oben, der Ausgang (DCOUT) unten. (Links: 12 Volt, Rechts: Masse.) Diese Anschlüsse sind speziell für das Durchschleifen der Stromversorgung zum nächsten Gerät vorgesehen. Verbinden Sie den Anschluss DC OUT des ersten Geräts mit dem Anschluss DC IN des zweiten Geräts. Verwenden Sie einen Wechselstrom adapter des Typs PS-P1220E (optionales Zubehör), um das erste Gerät mit Strom zu versorgen. Wichtig

• Die Stromversorgung kann zu maximal einem weiteren Gerät durchgeschleift werden.

• Das Durchschleifen der Stromversorgung funktioniert nicht, wenn das erste Gerät per PoE versorgt wird.

• Trennen Sie den Wechselstromadapter vom Gerät, bevor Sie Verbindungen mit den Anschlüssen DC IN und DC OUT herstellen. 7 Anschlüsse DATA und DATA + PoE Dies sind Anschlüsse für die Übertragung von Audiodaten entsprechend dem Dante-Standard.Verbinden Sie sie mit einem Dante-Netzwerk. Nutzen Sie den Anschluss DATA + PoE, wenn Sie das Gerät über das Netzwerk mit Strom versorgen wollen. Sie benötigen dazu einen Switch, der Power-over-Ethernet unterstützt. In diesem Fall ist kein Wechselstromadapter erforderlich. Wenn Sie die PoE-Stromversorgung nicht nutzen, können Sie jeden der beiden Anschlüsse verwenden. 8 RESET-Taste Setzt die Einstellungen zurück. Halten Sie die Taste fünf Sekunden gedrückt, um alle Dante- Einstellungen zurückzusetzen. Halten Sie die Taste zehn Sekunden gedrückt, um sämtliche Einstellungen des Geräts zurückzusetzen. 9 Anschlüsse für die externe Steuerung der Stumm- schaltung (LED/SWITCH/GND, nur MM-4D/IN-E) LED: Diese Ausgänge ermöglichen es, den Zustand der Stumm- schaltung zu signalisieren (offene Kollektorschaltung). SWITCH: Diese Steuereingänge ermöglichen es, die Analogeingänge stummzuschalten (TTL-Pegel). Anstelle eines Steuersignals können Sie auch einen Schalter zwischen SWITCH und GND (Masse) verwenden. GND: Dies sind die dazugehörigen Masseanschlüsse. 0 Statusanzeige für die Gigabit-Verbindung Oranges Leuchten weist auf eine funktionierende Verbindung mit einem Gigabit-Ethernet-Netzwerk hin q Anzeige für Verbindungsstatus und Aktivität Grünes Leuchten weist auf eine bestehende Verbindung zwischen den Geräten hin. Blinken bedeutet, dass Signale zwischen den Geräten ausge- tauscht werden. w Anschluss DC IN 12V Schließen Sie hier den separat erhältlichen Wechselstrom- adapter PS-P1220E an. e Kabelhalter Wenn Sie den separat erhältlichen Wechselstromadapter PS-P1220E verwenden, sichern Sie das Kabel mit dieser Hal- terung, um ein versehentliches Herausrutschen des Steckers zu vermeiden.44 TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung Euroblock-Stecker verwenden (nur MM-4D/ IN-E) Euroblock-Stecker Anschlussschraube 2,5 mm oder schmaler Lasche/Zugentlastung Schlitzschraubendreher Anmerkung

• Nutzen Sie einen maximal 2,5 mm breiten Schlitzschrau- bendreher.

• Sie können die mitgelieferten Euroblock-Stecker mit Kabel- querschnitten von 0,09mm² bis 1,5mm² verwenden (AWG16– AWG28). Die Drähte sollten Sie etwa 7mm abisolieren.

• Vergewissern Sie sich, dass die Drähte sich nicht herausziehen lassen.

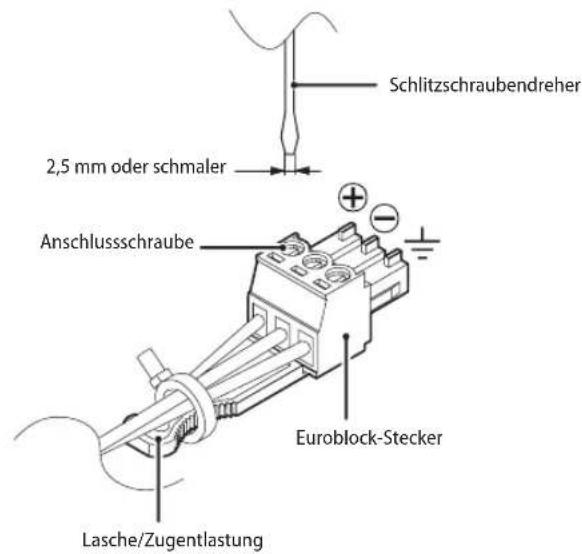

1. Lösen Sie die Schrauben der Euroblock-Stecker.

2. Führen Sie die Kabel entsprechend der in der Abbildung

gezeigten Anschlussbelegung ein.

3. Drehen Sie die Schrauben der Euroblock-Stecker fest.

4. Befestigen Sie die Kabel mit einem der mitgelieferten

Kabelbinder an der Zugentlastung des Euroblock-Steckers. Die Montagewinkel befestigen Mit Hilfe der mitgelieferten Montagewinkel können Sie das Gerät beispielsweise auf oder unter einem Tisch montieren.

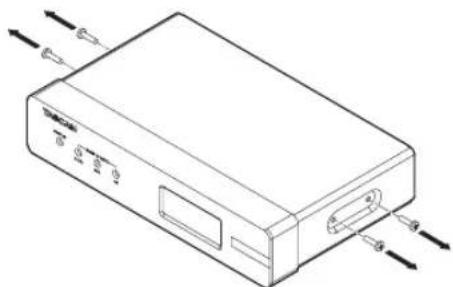

1. Entfernen Sie die vier Schrauben auf der linken und rechten

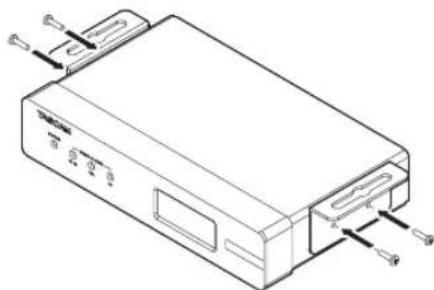

2. Richten Sie die Montagewinkel gerade am Gehäuse aus.

Beispiel für die Montage unter einer Tischplatte Beispiel für die Montage auf einer Tischplatte

3. Befestigen Sie die Montagewinkel mit den vier Schrauben.TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung

Das Gerät auf oder unter einem Tisch montieren Um das Gerät auf oder unter einem Tisch zu montieren, nutzen Sie vier handelsübliche Schrauben entsprechend dem Material und der Dicke der Tischplatte. Anmerkung Die Öffnungen in den Montagewinkeln sind 7,1 mm breit. Einzel- heiten entnehmen Sie bitte den Maßzeichnungen am Ende dieser Bedienungsanleitung.

1. Richten Sie die beiden am Gerät befestigten Montagewinkel

wie gewünscht am Tisch aus.

2. Markieren Sie die Stellen, an denen sich die Schrauben-

löcher in der Tischplatte befinden sollen.

3. Bohren Sie Vorbohrlöcher für die Schrauben in die Tisch-

4. Schrauben Sie das Gerät mit den vier Schrauben an der

Tischplatte fest. Überblick über verschiedene Einstellmöglichkeiten Der Wandler bietet Ihnen verschiedene Möglichkeiten, die Audio- signale zu beeinflussen. Auf diese können Sie über das spezielle Fernsteuerungs programm Tascam DCP Control zugreifen.

• Einstellungen für die Mikrofon/Line-Eingänge Zur Auswahl stehen Eingangsempfindlichkeit, Pegel- absenkung (PAD) und Eingangspegel.

• Phantomspeisung Sie können die Phantomspeisung einschalten, wenn Sie ein Mikrofon angeschlossen haben, das eine solche benötigt. Diese Einstellung ist für jeden Eingangskanal separat möglich. Wichtig

• Schalten Sie immer alle Geräte aus (oder auf Standby), bevor Sie Kabelverbindungen herstellen oder trennen.

• Schalten Sie generell die Phantomspeisung aus, bevor Sie eine Audioquelle mit einem der Analogeingänge verbinden. Andernfalls kann der Wandler oder das andere Gerät beschädigt werden.

• Schalten Sie die Phantomspeisung ebenfalls aus, bevor Sie Kabelverbindungen mit den Analogeingängen trennen. Andernfalls kann es zu lauten Geräuschen kommen, die Ihr Gehör oder Ihre Geräte schädigen können.

• Schalten Sie die Phantomspeisung nur ein, wenn Sie ein Kondensatormikrofon verwenden, das auch Phantom- speisung benötigt. Dynamische Mikrofone oder Mikrofone, die keine Phantomspeisung benötigen, oder das Gerät selbst könnten sonst beschädigt werden.

• Unsymmetrisch angeschlossene dynamische Mikrofone können nur bei ausgeschalteter Phantomspeisung ver- wendet werden.

• Ebenso können manche Bändchenmikrofone irreparabel beschädigt werden, wenn Sie versuchen, sie mit Phantom- speisung zu versorgen. Wenn Sie unsicher sind, lassen Sie die Phantomspeisung für Ihr Bändchenmikrofon ausge- schaltet.

• Manche Kondensatormikrofone funktionieren möglicher- weise nicht mit einer Phantomspannung von 48 Volt.

• Den Bezugspegel festlegen Der Bezugspegel beeinflusst die Übersteuerungsreserve der Eingangssignale (den Abstand zur Vollaussteuerung, 0 dB). Sie können unterschiedliche Werte einstellen. Überblick über den DSP Der Wandler ist mit einem DSP-Mixer ausgestattet. Er stellt verschiedene Möglichkeiten der Audiobearbeitung für unter- schiedliche Einsatzzwecke zur Verfügung. Auf diese können Sie über das spezielle Fernsteuerungsprogramm Tascam DCP Control zugreifen. Ein Blockschaltbild des DSP finden Sie am Ende dieses Hand- buchs. Eingangskanäle

• Eingangspolarität Hiermit können Sie die Polarität des Eingangssignals umkehren.

• Kompressor Sobald der Eingangspegel den unter THRESHOLD gewählten Schwellenwert überschreitet, wird er automatisch abgesenkt (komprimiert), was einen gleichmäßigeren Ausgangspegel bewirkt.

• Eingangs-EQ In jedem Eingangskanal steht Ihnen eine-4-Band-Klang- regelung zur Verfügung. Nutzen Sie diesen, um bestimmte Frequenzbereiche zu betonen oder abzusenken. So können Sie zum Beispiel den Klang einzelner Instrumente hervorheben, breitere Frequenz- bereiche ausgleichen oder ganz bestimmte unerwünschte Frequenzanteile dämpfen.

• Automatische Aussteuerung Der Aufnahmepegel wird entsprechend dem Eingangssignal automatisch abgesenkt beziehungsweise angehoben.

• Fader der Eingangskanäle Hiermit passen Sie die Pegel der Eingangskanäle an, bevor die Signale an die mix bus.

• Stummschaltung der Eingänge Sie können jeden Eingangskanal einzeln stummschalten. Mischfunktionen

• Matrixmischer Der Wandler beinhaltet die Funktionen eines einfachen Matrixmischers.

• Ducking-Funktion Die Ducking-Funktion erlaubt es, bei einem eingehenden Mikrofonsignal automatisch den Pegel von Hintergrundmusik oder anderen an den Line-Eingängen anliegenden Signalen zu verringern.

• Umgebungsgeräuschkompensation (ANC) Die ANC-Funktion kann den Pegel an das Umgebungsge- räusch anpassen, so dass das Summensignal jederzeit gut zu hören ist.

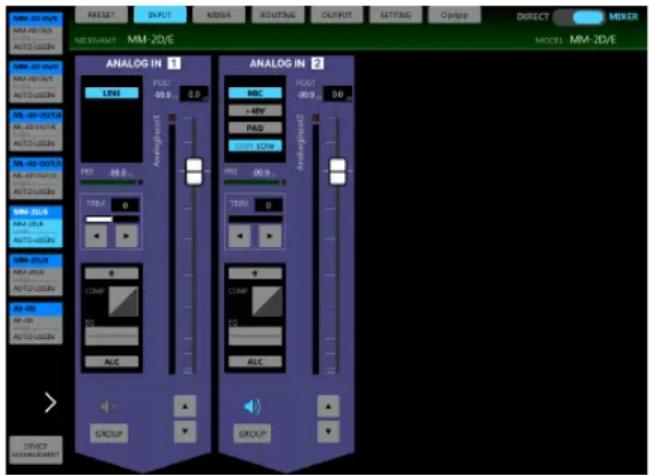

• Signalführung (Routing) Die Eingangssignale können über die Matrix, die Ducking- Funktion und die ANC-Funktion an mehrere Ausgänge weitergereicht werden.46 TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung Fernsteuern mit DCP Connect Mit Hilfe des Computerprogramms DCP Connect von Tascam können Sie den Wandler aus der Ferne steuern. Einzelheiten dazu entnehmen Sie bitte der zugehörigen Bedie- nungsanleitung. Diese steht auf unserer Website zum Download bereit (https://tascam.de/downloads). Die INPUT-Seite mit den Eingangskanälen Informationen zu Dante Dante ist ein von Audinate entwickeltes Übertragungsprotokoll. Es ermöglicht die Übertragung von maximal 512 Audiokanälen in beiden Richtungen mit hoher Präzision über ein Netzwerk basierend auf dem Gigabit-Ethernet-Standard. Einzelheiten zu Dante finden Sie auf der Website von Audinate. https://www.audinate.com/ Verbindung mit einem Dante-Netzwerk herstellen Um diesen Wandler einrichten und nutzen zu können, müssen Sie auch folgende Komponenten einrichten:

• das Ethernet-Netzwerk, mit dem der Wandler verbunden ist,

• einen Computer, auf dem der Dante Controller läuft und

• die anderen Geräte, die Dante unterstützen.

• Mindestanforderungen an das Netzwerkkabel Verwenden Sie STP-Kabel (abgeschirmte verdrillte Doppel- adern) der Kategorie 5e oder höher. Gekreuzte Kabel können ebenso verwendet werden wie gerade durchverbundene. Wichtig Dieses Gerät ist nicht kompatibel mit 100-MBit/s-Ethernet- Switches. Verwenden Sie ausschließlich Switches/Hubs, die Layer 2 und Gigabit-Ethernet unterstützen. Anmerkung

• Richten Sie den Computer so ein, dass er seine IP-Adresse automatisch bezieht.

• Möglicherweise müssen Sie den Computer neu starten, wenn eine vorherige Netzwerkeinstellung noch aktiv ist. Verbindungen für verketteten Betrieb herstellen Dante-Geräte können miteinander verkettet werden, sofern es sich nur um wenige Geräte handelt und kein (Netzwerk-)Switch verwendet wird. Wenn Sie beispielsweise nur zwei Wandler zusammen mit einem Mischpult verwenden, verbinden Sie die Geräte wie unten dargestellt.

• Beispiel für verketteten Betrieb Mixer MM-4D/IN MM-4D/IN Anmerkung

• Für den verketteten Betrieb können Sie jeden der beiden Anschlüsse (DATA und DATA+PoE) verwenden. Beachten Sie jedoch, dass sich nicht alle Geräte über PoE mit Strom ver- sorgen lassen (siehe 6 auf Seite 43).

• Mit zunehmender Anzahl von Geräten ist es erforderlich, den Wert für die Latenz zu erhöhen.TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung

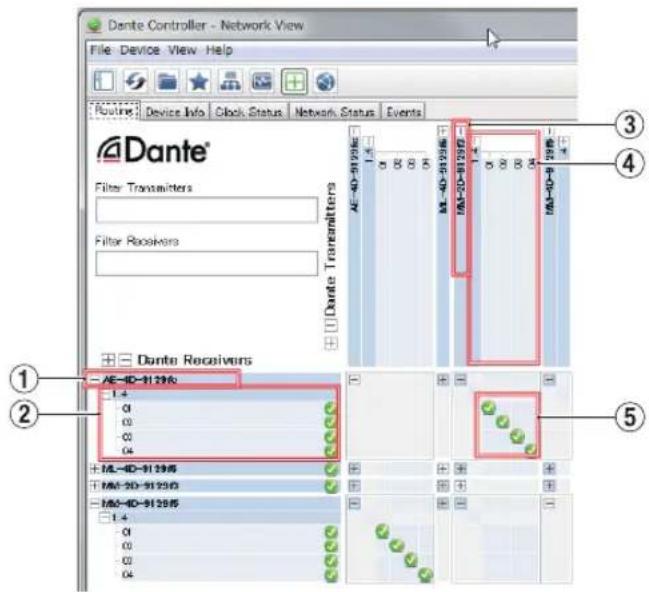

Das Computerprogramm Dante Controller nutzen Überblick Um die Verbindungen mit anderen Dante-fähigen Geräten zu konfigurieren, nutzen Sie die Computer-Anwendung Dante Cont- roller. Diese ist auf der Website von Audinate erhältlich. Laden Sie von der Audinate-Website die neueste Version von Dante Controller und die dazugehörige Bedienungsanleitung herunter. Audinate-Downloadseite: https://www.audinate.com/products/software/dante-controller Nehmen Sie mithilfe eines Computers, auf dem Dante Controller installiert ist, zumindest die folgenden Einstellungen vor:

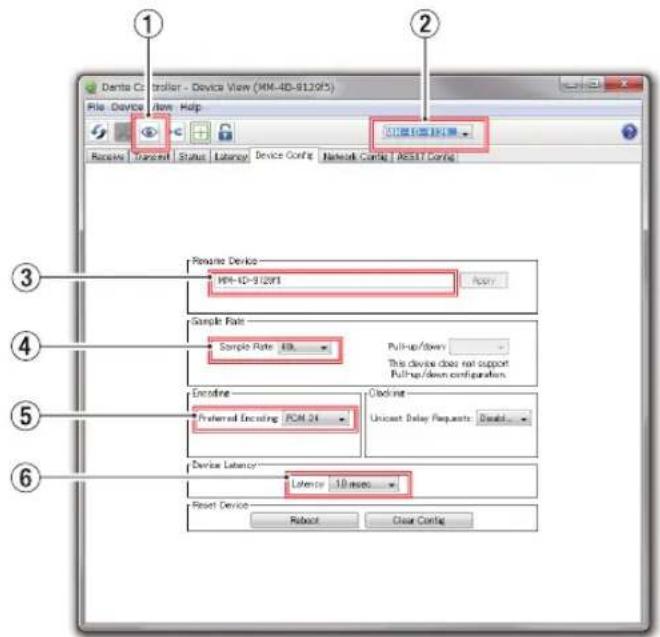

• Abtastrate und Encoding (Wortbreite) für jedes Dante-Gerät

• Routing der Audiokanäle Anmerkung Die Einstellungen, die Sie mithilfe des Dante-Controllers vor- nehmen, werden im jeweiligen Dante-Gerät gespeichert. Solange die Einstellungen nicht aktualisiert wurden, ändern sich auch nicht die Verbindungen, selbst wenn Sie Dante Controller beenden oder den Computer vom Dante-Netzwerk trennen. Routing der Audiokanäle Wenn Sie Dante Controller starten, erscheint die unten darge- stellte Netzwerkansicht („Network View“) mit der Registerkarte „Routing“. Hier können Sie Einstellungen für das Dante-Netzwerk vor- nehmen und überwachen. 1 Bezeichnung des empfangenden Geräts Dies ist die Bezeichnung des empfangenden Geräts im Dante-Netzwerk. 2 Kanäle des empfangenden Geräts Dies sind die Bezeichnungen der Kanäle des empfangenden Geräts im Dante-Netzwerk. 3 Bezeichnung des sendenden Geräts Dies ist die Bezeichnung des sendenden Geräts im Dan- te-Netzwerk. 4 Kanäle des sendenden Geräts Dies sind die Bezeichnungen der Kanäle des sendenden Geräts im Dante-Netzwerk. 5 Verbindungen zwischen Ein- und Ausgängen (Routing) Verbinden Sie hier die Kanäle des sendenden Geräts mit den Kanälen des empfangenden Geräts. Klicken Sie dazu mit der linken Maustaste auf den Schnitt- punkt der Kanäle in der Matrix, die Sie miteinander verbinden wollen. Anmerkung Um alle Kanäle eins zu eins zu verbinden, halten Sie die Strg-Taste auf dem Computer gedrückt und klicken Sie dann auf das Minus- zeichen am Schnittpunkt der beiden Gerätebezeichnungen.48 TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung Abtastrate und Wortbreite mit Dante Controller ändern Doppelklicken Sie in der Netzwerkansicht („Network View“) auf eine Gerätebezeichnung, um die Geräteansicht („Device View“) aufzurufen. Hier können Sie Einstellungen für Geräte im Dante-Netzwerk vornehmen und überwachen. Wählen Sie die Registerkarte „Device Config“. Hier können Sie die Abtastrate, Wortbreite und andere Einstellungen des unter 2 ausgewählten Geräts ändern (siehe die folgende Abbildung). 1 Gerät identifizieren Wenn Sie das Gerät anhand des Gerätenamens (2) ausge- wählt haben und auf dieses Symbol klicken, blinken alle drei SAMPLE RATE-Lämpchen am Gerät. Klicken Sie noch einmal darauf, um zum Normalbetrieb zurückzukehren. Auf diese Weise können Sie das zu bedienende Gerät schnell identifizieren, wenn Sie mit mehreren Geräten arbeiten. 2 Gerätebezeichnung Dies ist Bezeichnung des Geräts, dessen Einstellungen Sie in der aktuellen Ansicht ändern können. 3 Eingabefeld für Gerätebezeichnung Ändern Sie die Bezeichnung nach Ihren Wünschen. 4 Abtastrate Stellen Sie hier die gewünschte Abtastrate ein. 5 Wortbreite Wählen Sie hier die Wortbreite der Quantisierung. 6 Gerätelatenz Hier können Sie die Latenz festlegen. Halten Sie sich dabei an die folgenden Richtlinien: Latenzwert Geeignet für folgende Netzwerk-Kongurationen1 msec Der Übertragungsweg vom sendenden Gerät zum empfangenden Gerät führt über maximal zehn 1-Gigabit-Switches.2 msec Die Übertragungsgeschwindigkeit des sendenden Geräts beträgt 100 MBit/s.5 msec Nutzen Sie diesen höchsten Latenzwert, wenn Sie ein umfangreiches Netzwerk bilden. Wichtig

• Wenn Sie die Bezeichnung eines Geräts ändern, gehen seine Routing-Einstellungen verloren. Es ist also ratsam, zunächst alle Geräte mit leicht verständlichen Bezeichnungen zu versehen, bevor Sie die Routing-Einstellungen vornehmen.

• Je nach Zustand der Netzwerkverbindung kann es erfor- derlich sein, die Latenz auf einen höheren Wert einzustellen als in der Tabelle angegeben. Anmerkung Im verketteten Betrieb, bei dem kein Switch zum Einsatz kommt, wählen Sie den Wert für die Latenz entsprechend der Anzahl von Dante-Geräten, die das Signal durchläuft (siehe folgendes Beispiel).

• Beispiel für verketteten Betrieb Signal durchläuft zwei Geräte Signal durchläuft ein Gerät Sendendes GerätSendendes GerätEmpfan-gendes GerätEmpfan-gendes Gerät1. Gerät1. Gerät2. GerätTASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung

Technische Daten Allgemein

• Kanalzahl und Formate 4 Eingangskanäle, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 16/24 Bit Eingänge und Ausgänge

• Anschlüsse DATA und DATA + PoE Anschlusstyp: RJ-45 Übertragungsprotokoll: Dante Gigabit-Ethernet-Standard: 1000BASE-T (IEEE 802.3ab) Kabel: STP-Kabel entsprechend Cat 5e oder besser

• Analogeingänge (ANALOG IN, ANALOG INPUTS) Anschlusstyp, MM-4D/IN-E: Symmetrische Euroblock-Anschlüsse, Rastermaß 3,81 mm Anschlusstyp, MM-4D/IN-X: XLR-Anschlüsse (XLR-3-31, 1: Masse, 2: Heiß (+), 3: Kalt (–)) Minimaler Eingangspegel: –70dBu Maximaler Eingangspegel: +26dBu Eingangsimpedanz: ≥2 kΩ Anmerkung: 0 dBu entspricht 0,775 Vrms Steuereingänge und -ausgänge (nur MM-4D/IN-E)

• Anschlüsse für die externe Steuerung der Stumm- schaltung (LED/SWITCH/GND) Anschlusstyp: Symmetrische Euroblock-Anschlüsse, Rastermaß 3,81 mm LED-Anschlüsse: Ausgabeformat: offene Kollektorschaltung (Ausgangsim- pedanz 10 Ω, Spannungsfestigkeit 48V, max. Strom 35 mA) Maximale Ausgangsspannung für Low-Potenzial: 0,5 V SWITCH-Anschlüsse Maximale Eingangsspannung: 5,5 V Minimale Eingangsspannung für High-Potenzial: 2,31 V Maximale Eingangsspannung für Low-Potenzial: 0,99 V Leistungsdaten Audio

• Mikrofoneingang bis Dante-Ausgang Äquivalentes Eingangsrauschen der Mikrofonvorverstärker –125 dBu (150 Ω, Tiefpassfilter 22 kHz, A-bewertet, JEITA) Frequenzbereich 20 Hz – 20 kHz, ±0,5 % (Abtastrate 44,1/48 kHz, JEITA) 20 Hz – 40 kHz, ±0,5 % (Abtastrate 88,2/96 kHz, JEITA) Verzerrung (THD+N) 0,003 % (–1 dBFS am Eingang, Abtastrate 44,1/48/88,2/96 kHz, JEITA) Fremdspannungsabstand 108 dB (Abtastrate 44,1/48/88,2/96 kHz, JEITA) Übersprechdämpfung 100 dB (Abtastrate 44,1/48/88,2/96 kHz, JEITA) Dynamikbereich 108 dB (Abtastrate 44,1/48/88,2/96 kHz, JEITA) Anmerkung zu JEITA: Messungen entsprechend JEITA-Standard CP-2150 Stromversorgung und sonstige Daten

• Stromversorgung – PoE Klasse 0 – Wechselstromadapter Tascam PS-P51220E (als Zubehör erhältlich)

• Leistungsaufnahme 7,5 W

• Abmessungen (B × H × T) 214 mm × 44,45 mm × 136,1 mm (einschließlich vorstehende Teile)

• Zulässiger Betriebstemperaturbereich 0–40 °C

• Maßzeichnungen und DSP-Blockschaltbilder finden Sie am Ende dieses Handbuchs.

• Abbildungen können teilweise vom tatsächlichen Erschei- nungsbild des Produkts abweichen.

• Änderungen an Konstruktion und technischen Daten vorbe- halten.50 TASCAM MM-4D/IN-E / MM-4D/IN-X – BedienungsanleitungTASCAM MM-4D/IN-E / MM-4D/IN-X
