使用説明書 AE4D TASCAM

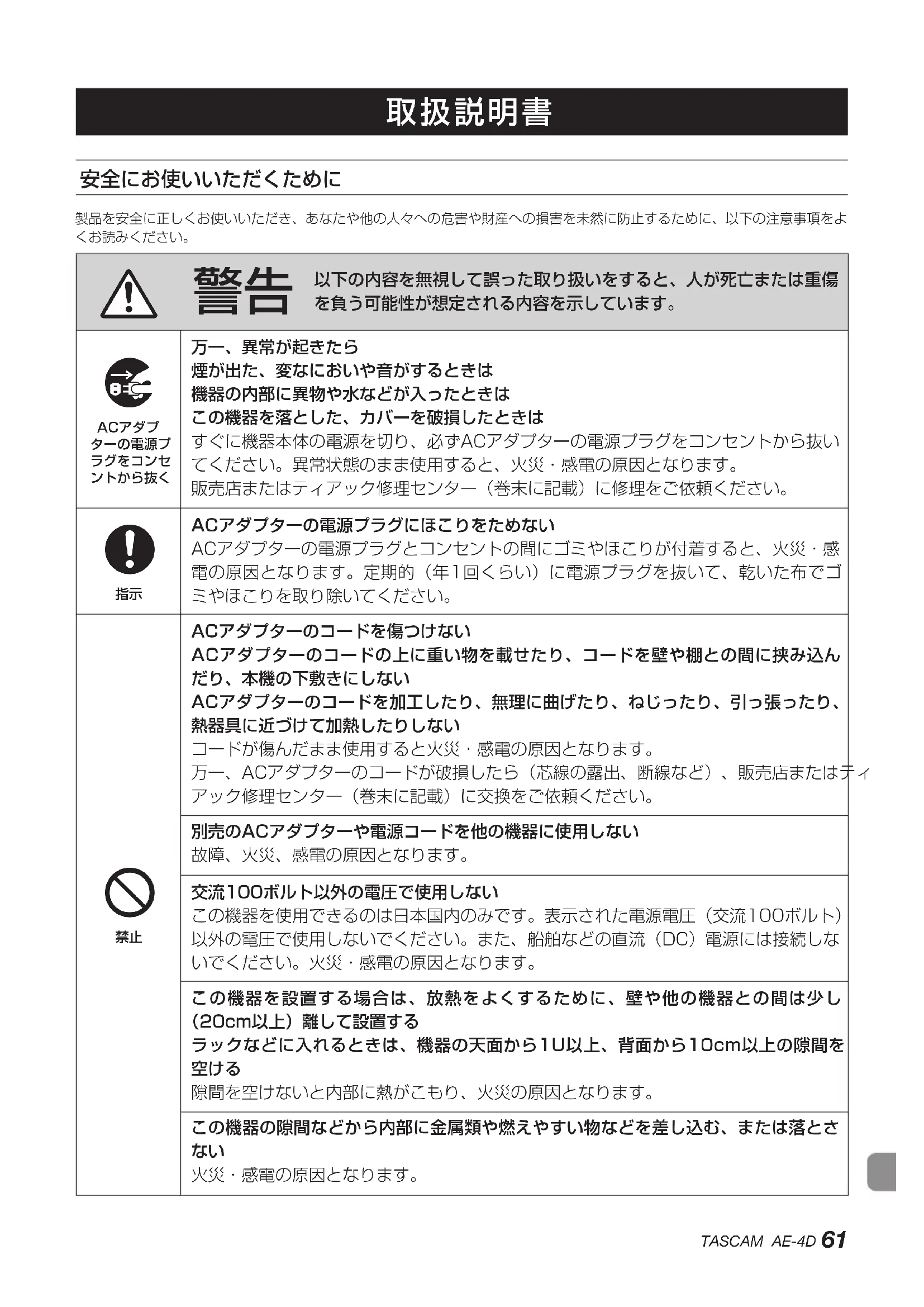

安全にお使いいただくために 製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みください。

以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷 を負う可能性が想定される内容を示しています。

ACアダプターの電源プラグをコンセントから抜く

煙が出た、変なにおいや音がするときは 機器の内部に異物や水などが入ったときは この機器を落とした、カバーを破損したときは すぐに機器本体の電源を切り、必ずACアダプターの電源プラグをコンセントから抜い てください。異常状態のまま使用すると、火災・感電の原因となります。 販売店またはティアック修理センター（巻末に記載）に修理をご依頼ください。

ACアダプターの電源プラグにほこりをためない ACアダプターの電源プラグとコンセントの間にゴミやほこりが付着すると、火災・感 電の原因となります。定期的（年1回くらい）に電源プラグを抜いて、乾いた布でゴ ミやほこりを取り除いてください。

ACアダプターのコードを傷つけない ACアダプターのコードの上に重い物を載せたり、コードを壁や棚との間に挟み込ん だり、本機の下敷きにしない ACアダプターのコードを加工したり、無理に曲げたり、ねじったり、引っ張ったり、 熱器具に近づけて加熱したりしない コードが傷んだまま使用すると火災・感電の原因となります。 万一、ACアダプターのコードが破損したら（芯線の露出、断線など）、販売店またはティ アック修理センター（巻末に記載）に交換をご依頼ください。 別売のACアダプターや電源コードを他の機器に使用しない 故障、火災、感電の原因となります。 交流100ボルト以外の電圧で使用しない この機器を使用できるのは日本国内のみです。表示された電源電圧（交流100ボルト） 以外の電圧で使用しないでください。また、船舶などの直流（DC）電源には接続しな いでください。火災・感電の原因となります。 この機器を設置する場合は、放熱をよくするために、壁や他の機器との間は少し （20cm以上）離して設置する ラックなどに入れるときは、機器の天面から1U以上、背面から10cm以上の隙間を

隙間を空けないと内部に熱がこもり、火災の原因となります。 この機器の隙間などから内部に金属類や燃えやすい物などを差し込む、または落とさ

火災・感電の原因となります。 取扱説明書62

以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷 を負う可能性が想定される内容を示しています。

機器の上に花びんや水などが入った容器を置かない 内部に水が入ると火災・感電の原因となります。

この機器のカバーは絶対に外さない カバーを外す、または改造すると、火災・感電の原因となります。 内部の点検・修理は販売店またはティアック修理センター（巻末に記載）にご依頼く

以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能 性が想定される内容および物的損害のみの発生が想定される内容を示

移動させる場合は、電源をオフにし、必ずACアダプターの電源プラグをコンセント から抜き、外部の接続コードを外す コードが傷つき、火災・感電の原因や、引っ掛けてけがの原因になることがあります。 旅行などで長期間この機器を使用しないときやお手入れの際は、安全のため必ずAC アダプターの電源プラグをコンセントから抜く 通電状態の放置やお手入れは、漏電や感電の原因となることがあります。

オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、 説明にしたがって接続する また、接続は指定のコードを使用する 電源を入れる前には、音量を最小にする 突然大きな音が出て、聴覚障害などの原因となることがあります。 この機器はコンセントの近くに設置し、ACアダプターの電源プラグは簡単に手が届

異常が起きた場合は、すぐにACアダプターの電源プラグをコンセントから抜いて、完 全に電源が切れるようにしてください。 この機器には、別売の専用ACアダプターを使用する それ以外の物を使用すると、故障、火災、感電の原因となります。

ぐらついた台の上や傾いた所など不安定な場所に置かない 湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない 調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない 火災・感電やけがの原因となることがあります。 ACアダプターの電源プラグを抜くときは、ACアダプターの電源コードを引っ張らない コードが傷つき、火災・感電の原因となることがあります。

必ずプラグを持って抜いてください。TASCAM AE-4D

以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能 性が想定される内容および物的損害のみの発生が想定される内容を示

濡れた手でACアダプターの電源プラグを抜き差ししない 感電の原因となることがあります。

5年に1度は、機器内部の掃除を販売店またはティアック修理センター（巻末に記載）

内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることが あります。特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除 費用については、ご相談ください。64

このたびは、TASCAM DIGITAL CONVERTER AE-4Dを

お買い上げいただきまして、誠にありがとうございます。 ご使用になる前に、この取扱説明書をよくお読みになり、正 しい取り扱い方法をご理解いただいた上で、末永くご愛用く ださいますようお願い申し上げます。お読みになったあとは、 いつでも見られる所に保管してください。 また取扱説明書は、TASCAMのウェブサイト（ ）からダウンロードすることができます。

4チャンネル デジタル AES/EBU（XLR）入出力対応

2チャンネル デジタル AES/EBU（XLR）入出力対応

AES67（Dante AES67モード）にも対応。Ravenna などAES67と互換のあるネットワークオーディオとも接

Dante スイッチドモードのデイジーチェーン接続に対応

Dante Controllerを使用してフレキシブルなるルーティ

PoE（Power over Ethernet）に対応

サンプリング周波数／ビット長：96kHz/24bitまで対応

入力：シグナルLED、出力：シグナルLED搭載

Windows ／ Mac ／ iOS ／ Androidに対応した専用リ モートコントロールアプリケーション（TASCAM DCP CONTROL）

本製品の構成は、以下の通りです。 開梱は本体に損傷を与えないよう慎重に行ってください。梱 包箱と梱包材は、後日輸送するときのために保管しておいて

付属品が不足している場合や輸送中の損傷が見られる場合は、 お買い上げの販売店にお問い合わせください。

スイッチド（デイジーチェーン）接続 ...........................68

Dante Controllerについて ............................................. 69 オーディオ・ルーティング設定 ....................................... 69 Dante Controller サンプリングレート／量子化ビット数の変更 ................69

本機および外部機器のボタン／端子などを「STATUSイン ジケーター」のように太字で表記します。

必要に応じて追加情報などを、「ヒント」、「メモ」、「注意」

本機をこのように使うことができる、といったヒントを

補足説明、特殊なケースの説明などを記載します。

指示を守らないと、機器が壊れたり、データが失われた りする可能性がある場合に記載します。

指示を守らないと、人がけがをする可能性がある場合に

本機の動作保証温度は、摂氏0度〜 40度です。

次のような場所に設置しないてください。故障の原因と

窓際などの直射日光が当たる場所 暖房器具のそばなど極端に温度が高い場所

放熱をよくするために、本機の上には物を置かないでく

パワーアンプなど熱を発生する機器の上に本機を置かな

本機をテープルに設置する場合は、付属の固定用ブラケッ トを使って設置してください。

本機をラックにマウントする場合は、別売のTASCAM AK-RS1を使って取り付けてください。

本機を寒い場所から暖かい場所へ移動したときや、寒い部屋 を暖めた直後など、気温が急激に変化すると結露を生じるこ

結露したときは、約1 〜 2時間放置してから電源を入れてお

製品の汚れは、柔らかい乾いた布で拭いてください。化学ぞ うきん、ベンジン、シンナー、アルコールなどで拭かないで ください。表面を傷める、または色落ちさせる原因となります。

TASCAMのウェブサイトにて、オンラインでのユーザー登

この製品には、保証書が添付（巻末に記載）されています。 大切に保管してください。万が一販売店の捺印やご購入 日の記載がない場合は、無料修理保証の対象外になりま すので、ご購入時のレシートなどご購入店・ご購入日が 確認できる物を一緒に保管してください。

保証期間は、お買い上げ日より1年です。保証期間中は、 記載内容によりティアック修理センター（巻末に記載） が無償修理致します。その他の詳細については、保証書

保証期間経過後、または保証書を提示されない場合の修 理などについては、お買い上げの販売店またはティアッ ク修理センター（巻末に記載）にご相談ください。修理 によって機能を維持できる場合は、お客様のご要望によ

万一、故障が発生した場合は使用を中止し、必ず電源プ ラグをコンセントから抜いて、お買い上げの販売店また はティアック修理センター（巻末に記載）までご連絡く

修理を依頼される場合は、次の内容をお知らせください。 なお、本機の故障、もしくは不具合により発生した付随 的損害（録音内容などの補償）の責については、ご容赦

お問い合わせ先については、巻末をご参照ください。

本機を廃棄する場合に必要となる収集費などの費用は、 お客様のご負担になります。66

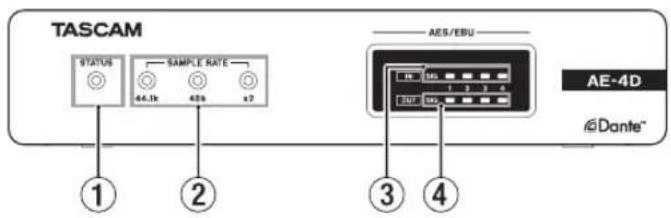

1.STATUSインジケーター STATUSインジケーターは、以下の状態のときに青色イン ジケーターが点滅します。

Danteモジュールが正常動作していないとき 2.SAMPLE.RATEインジケーター SAMPLE RATEインジケーターは、3つ（44.1k ／ 48k ／ x2）のインジケーターの点灯／消灯により、本機のサン プリング周波数の状態を表します。 44.1kHz 48kHz x2 44.1kHz 点灯 消灯 消灯 48kHz 消灯 点灯 消灯 88.2kHz 点灯 消灯 点灯 96kHz 消灯 点灯 点灯 3.IN.SIGインジケーター デジタル入力に音声が入力されていると点灯します。 入力判定条件は、信号レベルが−60dBFsを超えた場合

4.OUT.SIGインジケーター デジタル出力に音声が出力されていると点灯します。 出力判定条件は、信号レベルが−60dBFsを超えた場合

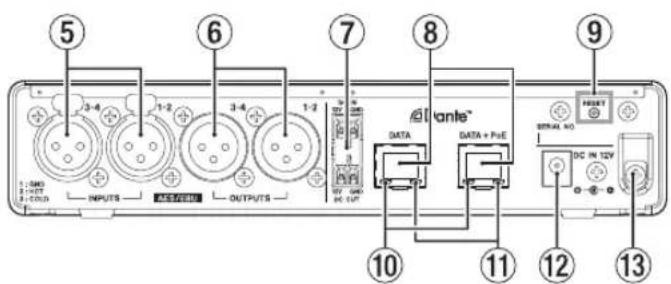

XLRバ ラ ン ス のAES3-2003/IEC60958-4（AES/

EBU）フォーマットのデジタルオーディオ入力端子です。

サ ン プ リ ン グ 周 波 数 が88.2k/96kHzの と き は、AES/ EBU IN 1-2端子を使用します。AES/EBU IN 3-4端子は使

XLRバ ラ ン ス のAES3-2003/IEC60958-4（AES/

EBU）フォーマットのデジタルオーディオ出力端子です。

サ ン プ リ ン グ 周 波 数 が88.2k/96kHzの と き は、AES/ EBU OUT 1-2端子を使用します。AES/EBU OUT 3-4端子

上段がDC-IN端子、下段がDC-OUT端子です。（左から 12V、GND） 電源デイジーチェーン専用の端子です。

DC IN端子とDC OUT端子を接続する場合は、ACアダプ

ターを接続していない状態で作業を行ってください。

DC OUT端子とDC IN端子を接続して、電源のデイジー

チェーンができます。電源のデイジーチェーンは、2台ま

PoE受電時は、電源デイジーチェーンの1台目にはなれま せん。電源デイジーチェーンを行う1台目は、別売の専用 ACアダプター（PS-P1220E）でご使用ください。 8.DATA端子／ DATA+PoE端子 Dante通信端子です。 Danteネットワークに接続します。 PoE給電対応のスイッチングハブに接続する場合は、 DATA+PoE端子に接続します。その場合は、ACアダプ ターを使用する必要はありません。 PoE給電に非対応のスイッチングハブを使用する場合は、 どちらの端子に接続しても問題ありません。 9.RESETボタン 設定のリセットを行います。 5秒押し続けるとDanteの設定を全て初期化し、10秒押 し続けると本体の全ての設定を初期化します。 0.ギガビットリンクステータスインジケーター オレンジ色は、ギガビットイーサネットリンクが確立さ

れていることを示します。TASCAM AE-4D

q.リンクステータス／アクティビティーインジケー

緑色は、機器間のリンクが確立されていることを示します。 点滅は、機器間の信号のやり取りを示します。 w.DC.IN.12V.端子 別売の専用ACアダプター（PS-P1220E）を接続します。 e.コードホルダー 別売の専用ACアダプター（PS-P1220E）を使用時、コー ドを引っ掛けてプラグの抜け落ちを防止します。 固定用ブラケットを取り付ける 本機に付属する固定用ブラケットを取り付けることにより、 机の上や下などに固定することができます。

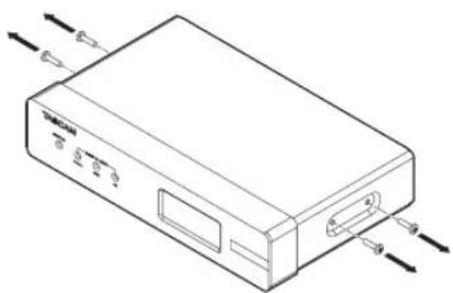

ボンネットを固定する左右側面の4本のネジを取り外し

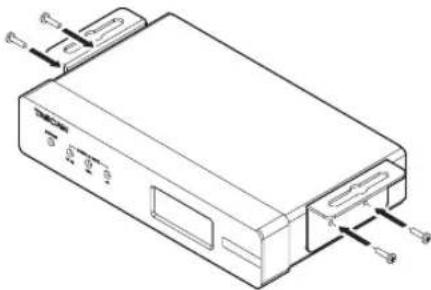

付属の固定用ブラケットを、ボンネットの側面に合わせ

机の上に固定する場合は、下図のように固定用ブラケッ トを合わせてください。

取り外した4本のネジを使って、固定用ブラケットを固

本機を机に設置する場合は、設置する机の材質や厚さに合わ せて、市販のネジ4本をご用意ください。

固定用ブラケットのスリット幅は7.1mmです。 固定用ブラケットの詳細については、巻末の寸法図をご

2個の固定用ブラケットを装着した状態の本機を、机の 希望の位置に合わせます。

DSPの概要について 本機はDSPを内蔵しています。 以下の設定は、全て専用リモートコントロールアプリケー

ション（TASCAM DCP CONTROL）から行います。

DSPブロックダイヤグラムについては、巻末をご参照くだ

入力チャンネルフェーダー 入力チャンネルのレベルを調節します。

チャンネルの信号をミュート（消音）します。

出力チャンネルフェーダー 出力端子への出力レベルを調節します。

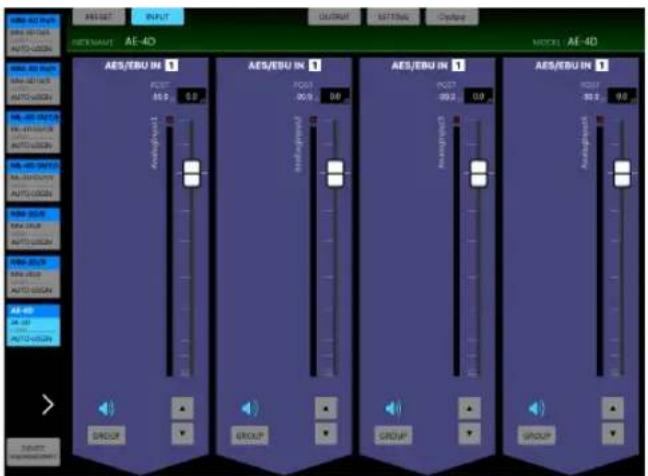

出力チャンネルの信号をミュート（消音）します。 専用アプリケーションについて 専用リモートコントロールアプリケーション「TASCAM DCP CONTROL」を使って、本体を遠隔操作することがで

アプリケーションの詳細については、アプリケーションの 取扱説明書をご覧ください。 アプリケーションの取扱説明書は、TASCAMのウェブサイ ト（https://tascam.jp/jp）からダウンロードすることが

INPUT画面 Danteについて Danteとは、Audinate社が開発した伝送プロトコルです。 ギガビットイーサネット規格に基づいたネットワークにお いて、多チャンネル伝送（512ch IN ／ 512ch OUT）や 高精度でのクロック同期などを可能としています。 Danteの詳細については、Audinate社のウェブサイトをご

https://www.audinate.com/ Danteネットワークとの接続方法 本機を設定して使用するには、本機に接続されたイーサネッ トネットワーク、Dante Controllerが動作するパソコン、 および他のDante対応機器の設定を行う必要があります。 各端子の接続に使用するLANケーブルについて カテゴリー 5e以上のSTPケーブルをご使用ください。 クロスオーバー・ケーブル、ストレート・ケーブルのどち

本機は、100Mbpsのイーサネットスイッチングハブに は対応しておりません。必ずギガビットイーサネットに 対応したレイヤー 2対応のスイッチングハブを使用して

パソコンはIPアドレスを自動設定するように設定してく

パソコンに以前のIPネットワーク設定がアクティブの状 態で残っている場合は、パソコンの再起動を必要とする

スイッチド（デイジーチェーン）接続 接続機器の台数が少ない場合や、スイッチングハブを使用 しない場合に、Dante機器を数珠つなぎにする接続する方 法です。以下のように接続します。 スイッチド（デイジーチェーン）接続の例 Mixer AE-4D AE-4D

スイッチド（デイジーチェーン）接続の場合、DATA端 子とDATA+PoE端子どちらの端子に接続してもかまいま

接続する機器が多くなると、レイテンシーの設定を大き

くする必要があります。TASCAM AE-4D

本機は、Audinate社のホームページにて公開されている Dante Controllerを使用して、他のDante対応機器と接続

Dante Controller本体および取扱説明書は、Audinate社の ホームページより最新版をダウンロードしてください。

パソコンにインストールしたDante Controllerで最低限以 下を設定してください。

各Dante機器のサンプリング周波数および量子化ビット

Dante Controllerで設定したデータは、各Dante機器内 の内部メモリーに記憶されます。 Dante Controllerを終了した場合やパソコンをDante ネットワークから切断した場合でも、設定を変更しない 限り接続は変わりません。

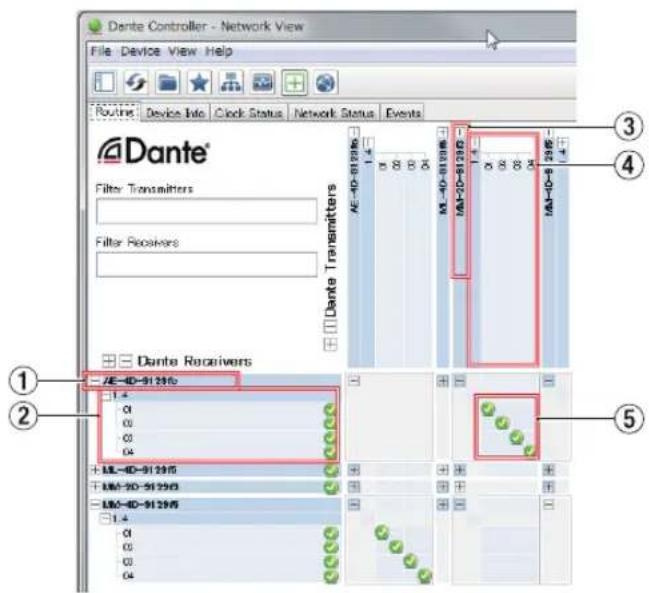

Dante Controllerを起動すると、下図のNetwork View画

ここでは、Danteネットワークに関する状態を設定・監視す

Danteネットワーク上に存在する受信デバイスの名前で

Danteネットワーク上に存在する受信デバイスのチャン

Danteネットワーク上に存在する送信デバイスの名前で

Danteネットワーク上に存在する送信デバイスのチャン

送信機と受信機の接続したいオーディオチャンネル同士 をここでルーティングします。 マトリックス上の接続したいチャンネル同士の交点を、 マウスの左クリックで接続します。

パソコンキーボードのCtrlキーを押しながら、デバイス名 の交点にある《 - 》を左クリックすると、接続可能な全 てのチャンネルが一括で接続でき便利です。

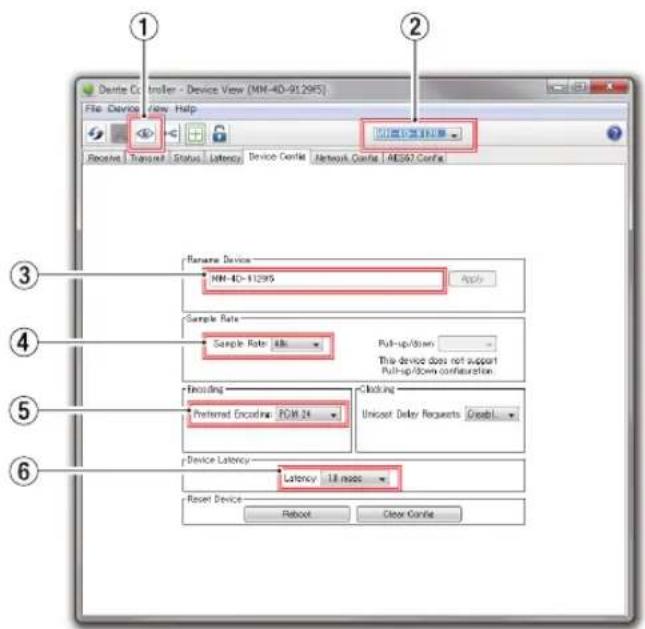

Network View画面でデバイス名をダブルクリックすると、 Device View画面が開きます。 ここでは、Danteネットワーク上に存在するデバイスの状態 を設定・監視することができます。 Device Configタブを選択すると、下図1で選択されている デバイスのサンプリングレートや量子化ビット数などの設定

デバイス名（2）にて本機が選択されている場合、この アイコンをクリックするとSAMPLE RATEインジケー ターが3つとも点滅を始めます。 もう1度クリックすると通常の表示に戻ります。 本機を複数台同時に使用する際など、操作中の機器を素 早く把握することができます。

Device Viewにて設定を変更するデバイスの名前です。

4.サンプリングレート サンプリングレートを変更します。 5.量子化ビット数 量子化ビット数を変更します。 6.レイテンシー設定 レイテンシー設定を変更します。 レイテンシー設定は、下表を目安に変更してください。

接続ネットワーク環境の目安 1msec 送信機から受信機までの伝送経路 がギガビット対応スイッチングハ ブを10台経由する場合 2msec 送信機の伝送速度が100Mbpsの

5msec 選択できるレイテンシー値の最大 値で大規模なネットワークを構築

デバイス名を変更するとオーディオ・ルーティング設定 がクリアされます。そのため、オーディオ・ルーティン グを設定する前に分かりやすいデバイス名に変更するこ

ネットワークの接続環境によっては、目安以上のレイテ ンシー値を設定しなければならない場合があります。

スイッチングハブを使用しないスイッチド（デイジー チェーン）接続の場合は、以下のように経由するDante 機器の台数を目安にレイテンシーを設定してください。 スイッチド（デイジーチェーン）接続の場合の例 2台経由 1台経由

フォーマットとチャンネル 44.1k/48kHz、16bit/24bit 4チャンネル 88.2k/96kHz、16bit/24bit 2チャンネル（ダブルス

DATA ／ DATA+PoE端子 コネクター：RJ-45 伝送プロトコル：Dante Gigabit Ethernet規格： 1000BASE-T （IEEE 802.3ab） ケーブル：カテゴリー 5e以上のSTPケーブル

DIGITAL.INPUT（AES/EBU）端子

コネクター：XLR-3-31 入力インピーダンス：110Ω

フォーマット： AES3-2003/IEC60958-4

（AES/EBU） 対応サンプリング周波数：32kHz 〜 192kHz （サンプルレートコンバータは常時ON）

DIGITAL.OUTPUT（AES/EBU）端子

コネクター：XLR-3-32 出力インピーダンス：110Ω

フォーマット： AES3-2003/IEC60958-4

（AES/EBU） 対応サンプリング周波数：44.1k/48k/88.2k/96kHz

別売専用ACアダプター（TASCAM PS-P1220E）

214 x 44.45 x 136.1mm （幅 x 高さ x 奥行き、突起を含む）

寸法図、DSPブロックダイヤグラムについては、巻末を

取扱説明書のイラストが一部製品と異なる場合がありま

製品の改善により、仕様および外観が予告なく変更する

ことがあります。TASCAM AE-4D
