MANUALE UTENTE HC509 Bimar

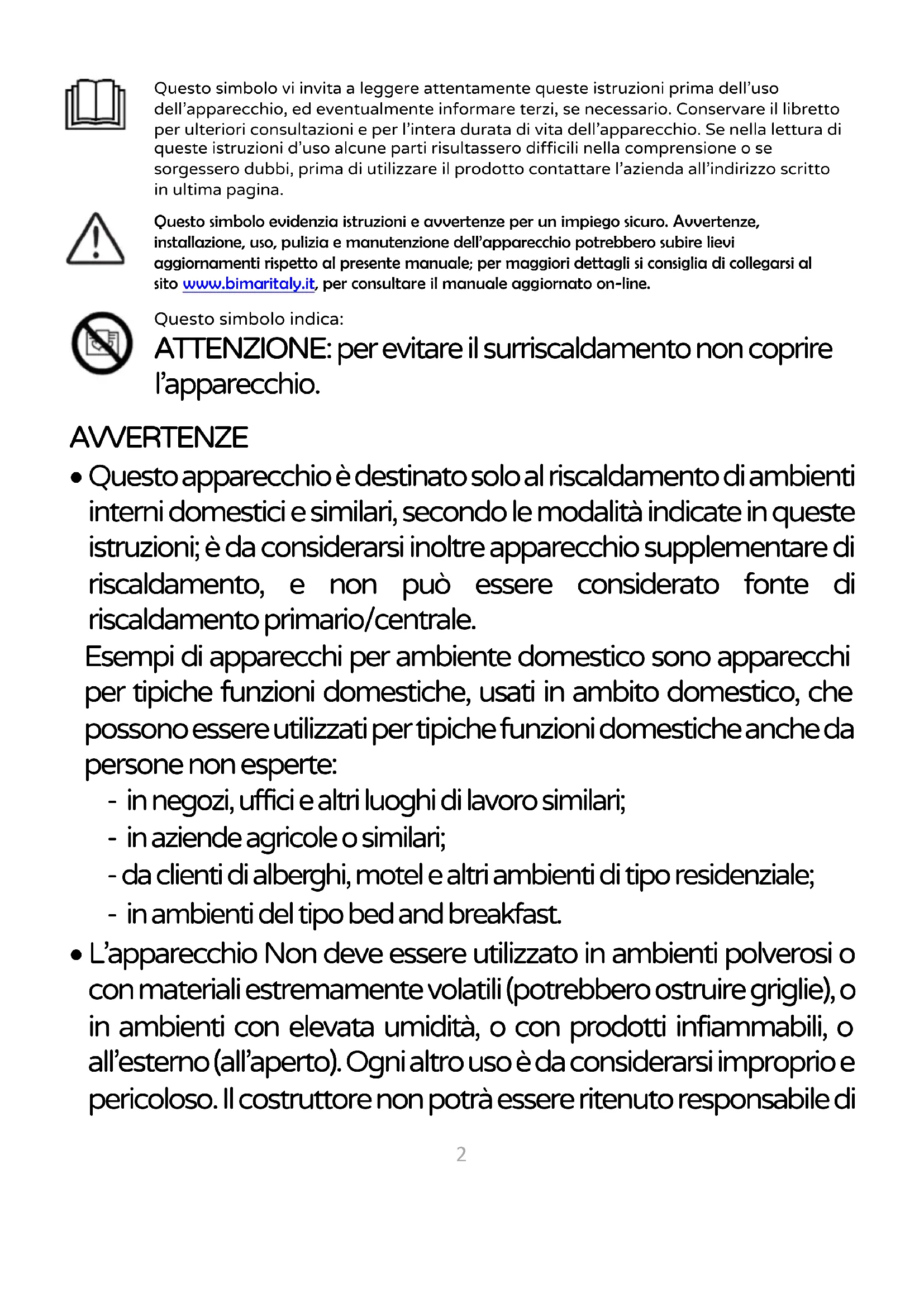

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell’apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

Questo simbolo indica: ATTENZIONE : per evitare il surriscaldamento non coprire l’apparecchio.

• Questo apparecchio è destinato solo al riscaldamento di ambienti interni domestici e similari, secondo le modalità indicate in queste istruzioni; è da considerarsi inoltre apparecchio supplementare di riscaldamento, e non può essere considerato fonte di riscaldamento primario/centrale. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast.

• L’apparecchio Non deve essere utilizzato in ambienti polverosi o con materiali estremamente volatili (potrebbero ostruire griglie), o in ambienti con elevata umidità, o con prodotti infiammabili, o all’esterno (all’aperto). Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di3 eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

• Quando l’apparecchio è in funzione si scalda, quindi toccare soltanto: manopola e tasti del pannello comandi. Evitare il contatto con la superficie perché molto calda. L'erogazione del calore dell’apparecchio è variabile e la temperatura può diventare così intensa da scottare la pelle esposta a tale calore. L'utilizzo di tale apparecchio non è raccomandato a persone con ridotta sensibilità al calore o con incapacità di reagire tempestivamente per evitare scottature.

• Le griglie ed il corpo non forniscono completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali.

• Controllate che il termoconvettore non venga in contatto con l’acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l’interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l’apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato. Attenzione:

Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.4 - Quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche. - Non usare l'apparecchio in stanze di piccole dimensioni al cui interno vi siano persone che non sono in grado di lasciare autonomamente la stanza, a meno che esse non siano costantemente sorvegliate. - Non usare questo apparecchio in una stanza la cui area di base è inferiore a 4m².

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore.5

- L’apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente. - La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza. - Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina, lavandini, ecc… - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. - Non utilizzare questo apparecchio di riscaldamento con programmatori, temporizzatori o con qualsiasi altro dispositivo che accenda automaticamente l’apparecchio, in quanto esiste il rischio di incendio nel caso in cui l’apparecchio sia coperto o posizionato in modo non corretto.

• Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l’apparecchio nell’acqua od in nessun altro liquido.

• Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non spostare l’appareccchio quando è in funzione.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).6

• In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Non tirare il cavo di alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente.

• Non tirare il cavo per spostare l’apparecchio.

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Evitare che l’apparecchio possa surriscaldarsi; a questo scopo controllare che le aperture di entrata e uscita dell’aria siano libere da ostruzioni: non lasciate nulla di appeso sopra o sotto l’apparecchio. In caso di surriscaldamento il dispositivo di sicurezza incorporato arresterà il funzionamento del termoconvettore. Per ripristinare il funzionamento, togliere la spina dalla presa di corrente ed attendere che si sia raffreddato (circa 20/30 minuti) ed inserire la spina nella presa di corrente.

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti. Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto contenente il set con staffe e viti di fissaggio, che per le misure ridotte è privo di marcatura, è in polietilene e per il suo smaltimento seguire le modalità di questa plastica.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono7 essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.

• Posizionare il termoconvettore lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che possono deformarsi con il calore. Verificare che lo spazio libero sia di 100 cm dalla parte frontale del termoconvettore e 30 cm ai lati e retro (per installazione portatile).

• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio potrebbe ribaltarsi), resistente al calore.

• Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all’apparecchio o attorcigliato su sé stesso e non si impigli, onde evitare una caduta dell’apparecchio. Verificare che non vi si possa inciampare, per evitare cadute accidentali o danni alle persone.

• Fare attenzione affinché le griglie di aspirazione e dissipazione dell’aria non possano ostruirsi, per evitare rischi di incendio o un eventuale surriscaldamento dell’apparecchio (verificare periodicamente tale condizioni); non coprire l’apparecchio, ne utilizzarlo per asciugare la biancheria.

• In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia. Installazione portatile

Attenzione: il termoconvettore deve funzionare solo con i piedini correttamente assemblati. Per utilizzare l’apparecchio è necessario assemblare allo stesso i due piedi in dotazione operando nel modo seguente (vedi figura): - verificare che il cordone elettrico sia scollegato dalla presa di corrente

posare l’apparecchio orizzontalmente su una superficie piana e liscia. - posizionare i piedi sul termoconvettore ed assicurarne il bloccaggio mediante le viti in dotazione.

Modello HC0001 è dotato di staffe Installazione murale

Attenzione: il termoconvettore deve essere installato senza i piedini.

stallazione murale, la parete cui è fissato l’apparecchio deve essere in muratura e/o in materiale termoresistente (non in legno o materiale sintetico facilmente surriscaldabile), prima verificare se tubi (di acqua e di gas, ecc) o cavi elettrici sono incorporati nella parete; inoltre seguire questi indicazioni per l’installazione (vedi figure): Fig.18

3) L’apparecchio deve essere posizionato in modo che il lato inferiore sia distante

almeno 400mm dal pavimento.

4) La griglia superiore sia perfettamente orizzontale (fig.1), distante di almeno:

- 300mm dagli angoli delle pareti - 600 mm dal soffitto - 1000 mm da materiali infiammabili (tende, tessuti, ecc.)

5) Non deve essere posizionato al di sotto di prese di corrente.

Prima di eseguire i fori è bene misurare l’interasse delle asole citate.

7) Parte superiore: fissare alla parete due staffe ad una distanza di 510mmm, l’uno

dall’altro, forare la parete, inserirv i i tasselli, e fissare le due staffe con le viti in dotazione.

8) Parte inferiore: fissare le altre 2 staffe sul corpo con le viti.

Appendere il termoconvettore alla parete, inserendo le staffe superiori nelle apposite asole ricavate nel pannello posteriore; segnare sul muro l’esatto posizionamento dei fori delle staffe nella parte inferiore ad una distanza di 660mm, l’uno dall’altro, rimuovere il termoconvettore e forare la parete ed inserire i tasselli. Riappendere l’apparecchio alla parete, e fissare le due staffe inferiori con le viti in modo da bloccare così l’apparecchio correttamente alla parete.9 USO Attenzione: prima di assemblare, smontare e pulire l’apparecchio assicurarsi che sia scollegato dalla presa di corrente. Primo utilizzo Attenzione:

far funzionare l’apparecchio, per eliminare “l’odore di nuovo” ed eventuali oli residui di lavorazione per almeno qualche ora. Durante questa operazione aerare bene l’ambiente al fine di eliminare l’odore “di nuovo” che si sprigiona dall’apparecchio. Modello con selettore e con regolazione termostato ambiente (type HC509) Il termoconvettore è dotato dei seguenti elementi di regolazione: Selettore , ruotare la manopola in modo che l’indice ( ) marcato sul fianco dell’apparecchio corrisponde alle selezioni desiderate: - 0= spento - =potenza 750W (caldo a basso consumo) + ventola accesa (Funzione Turbo) - =potenza 750W (caldo a basso consumo) - =potenza 1250W (caldo confortevole) + ventola accesa (Funzione Turbo) - =potenza 1250W (caldo confortevole) - =potenza 2000W (caldo immediato) + ventola accesa (Funzione Turbo) - =potenza 2000W (caldo immediato) Termostato: regola il funzionamento dell’apparecchio in base alla temperatura ambiente circostante: riscalda in modo continuo sino al raggiungimento della temperatura impostata, e poi riscalda solo quando la temperatura diminuisce e per il tempo necessario a riportarla al valore impostato. Si agisce con la relativa manopola: se ruotata completamente in senso antiorario l’apparecchio rimane spento (-), se completamente in senso orario si regola alla massima temperatura (+); in posizioni intermedie funziona ad intervalli. Per azionare il termoconvettore: verificare che la manopola del termostato sia in pos. “-”, inserire la spina nella presa di corrente e selezionare le funzioni desiderate, sopra descritte. Per disattivare l’apparecchio, ruotare la manopola del termostato in pos. “-” e del selettore in posizione (0) e togliere la spina dalla presa di corrente. Modello con programmatore 24h, con selettore e termostato ambiente (type HC510) Il termoconvettore è dotato dei seguenti elementi di regolazione: Selettore , ruotare la manopola in modo che l’indice ( ) marcato sul fianco dell’apparecchio corrisponde alle selezioni desiderate: - 0= spento - =potenza 750W (caldo a basso consumo) + ventola accesa (Funzione Turbo) - =potenza 750W (caldo a basso consumo) - =potenza 1250W (caldo confortevole) + ventola accesa (Funzione Turbo)10 - =potenza 1250W (caldo confortevole) - =potenza 2000W (caldo immediato) + ventola accesa (Funzione Turbo) - =potenza 2000W (caldo immediato) Termostato: regola il funzionamento dell’apparecchio in base alla temperatura ambiente circostante: riscalda in modo continuo sino al raggiungimento della temperatura impostata, e poi riscalda solo quando la temperatura diminuisce e per il tempo necessario a riportarla al valore impostato. Si agisce con la relativa manopola: se ruotata completamente in senso antiorario l’apparecchio rimane spento (-), se completamente in senso orario si regola alla massima temperatura (+); in posizioni intermedie funziona ad intervalli. Programmatore 24h (immagine a lato), se l’interruttore all’interno è in corrispondenza del simbolo: - ” ”: il programmatore è attivo - “I”: l’apparecchio funziona, ma il programmatore è escluso - “0” apparecchio è spento.

Programmatore 24H: consente di regolare nell’arco delle 24 ore, periodi di “acceso” e “spento” dell’apparecchio, e di ripeterli sistematicamente ogni giorno; è attivo quando l’Interruttore all’interno è in corrispondenza del simbolo” ”. Per il funzionamento con programmatore, per prima cosa:

Impostare l’ora esatta: ruotare il disco del programmatore nel senso indicato dalla freccia facendo così coincidere l’ora esatta con l’indice di riferimento.

Le funzioni di acceso/spento sono regolate dai tastini della corona: se orientati all’interno l’apparecchio rimane spento, se orientati all’esterno si accende; spingere il tastino per posizionarlo nell’uno o nell’altro modo (1 tastino corrisponde a 15 minuti). Regolare la posizione dei tastini in corrispondenza all’orario in cui si desidera l’apparecchio acceso (tasto all’esterno) o spento (tasto al centro): a questo punto sono visibili sulla corona dei segmenti che corrispondono ai periodi di acceso e spento. Il programmatore ripeterà le stesse funzioni sino a quando non sono modificate o sino a quando il tasto rimane nella pos. “ ” e/o la spina è inserita nella presa di corrente. Per azionare il termoconvettore: verificare che l’interruttore all’interno del programmatore sia in pos. “0”, inserire la spina nella presa di corrente e selezionare le funzioni desiderate, sopra descritte. Funzionamento con programmatore escluso (interruttore pos. “I”). Funzionamento con programmatore (interruttore pos. ). Per spegnere l’apparecchio: posizionare l’interruttore all’interno del programmatore in pos. “0”, ruotare la manopola del termostato in pos. “-” e dei selettori in pos. “0”, togliere la spina dalla presa di corrente.11

PULIZIA E MANUTENZIONE

Attenzione : prima di pulire l’apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato.

• Assicurarsi periodicamente che le griglie di aspirazione e di uscita dell’aria non siano ostruite da lanugine o sfilacci; per la pulizia, impiegare eventualmente l’aspirapolvere facendo attenzione a non danneggiare la resistenza elettrica.

• Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi.

• Per lunghi periodi di inattività del termoconvettore, è necessario coprirlo e riporlo in un luogo asciutto; è consigliabile inserirlo nell’imballo originale per proteggerlo dalla polvere e dall’umidità.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.12

Tipo di potenza termica solo per gli apparecchi per il riscaldamento d’ambiente locale elettrici ed accumulo (indicare una sola opzione)/ Type of heat input, for electric storage local space heaters (select one) Potenza termica nominale Nominal heat output

Tipo di potenza termica/ controllo della temperatura ambiente (indicare una sola opzione)/Type of heat output/room temperature control (select one) Alla potenza termica Minima/At minimum heat output

due o più fasi manuali senza controllo della temperatura ambiente/Two or more manual stages, no room temperature control

Con controllo elettronico della temperatura ambiente/ with electronic room temperature control

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero/ Electronic room temperature control plus day timer

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale/ Electronic room temperature control plus week timer

Altre opzioni di controllo (è possibile selezionare più opzioni) Other control options (multiple selection possible)

Controllo della temperatura ambiente con rilevamento di presenza/Room temperature control, with presence detection

Controllo della temperatura ambiente con rilevamento di finestre aperte/Room temperature control, with open window detection

Con opzione di controllo a distanza With distance control option

Con controllo di avviamento adattabile With adaptive start control

Con limitazione del tempo di funzionamento With working time limitation si/yes. Solo/only: type {type HC510 (mod. DL06AB TIMER&TURBO)}
