MANUALE UTENTE AR5S31 ARDES

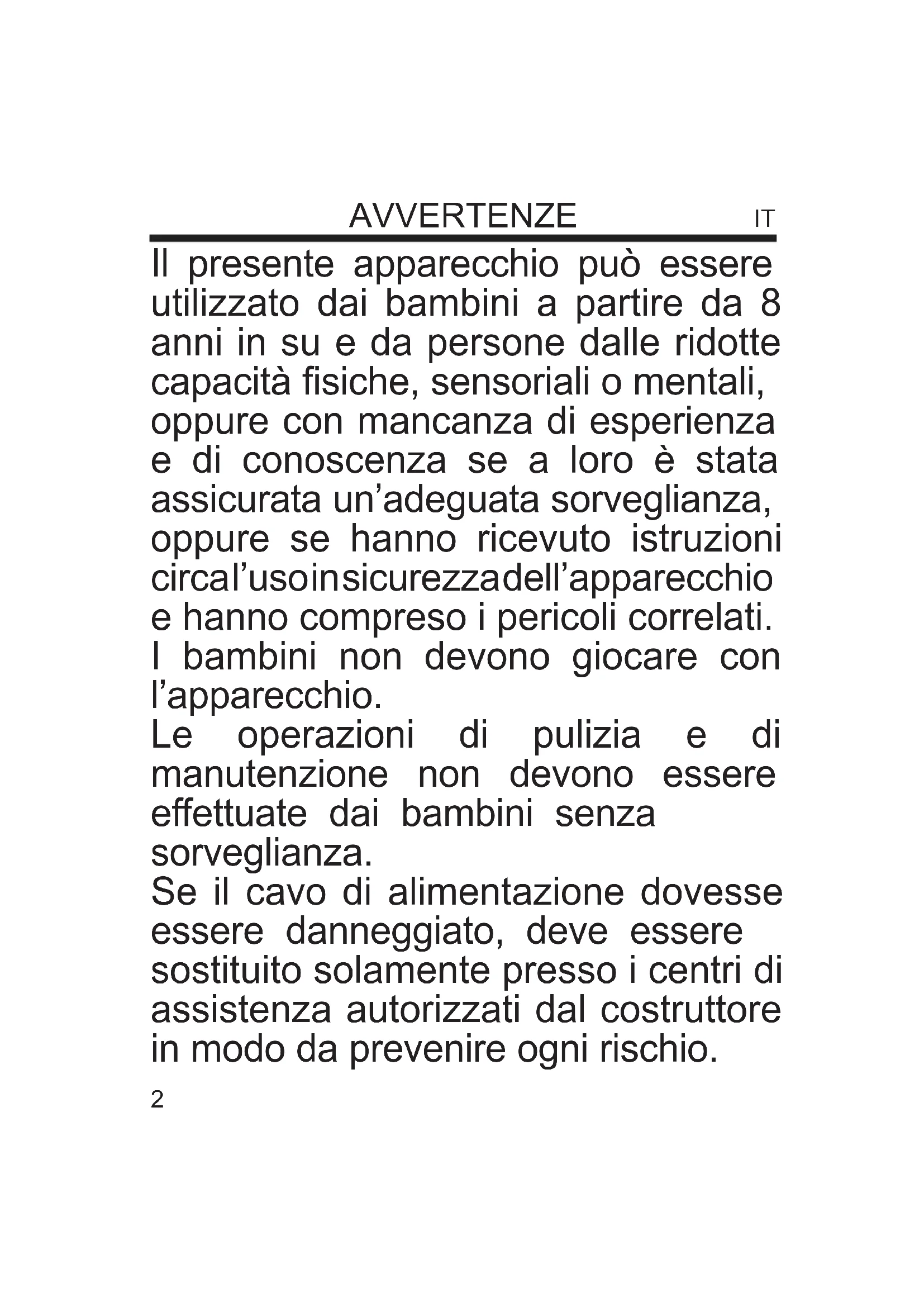

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità siche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un’adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere e󰀨ettuate dai bambini senza sorveglianza. Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza autorizzati dal costruttore in modo da prevenire ogni rischio.3 ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione. Istruzioni importanti da conservare per riferimenti futuri. I bambini NON devono giocare con il dispositivo. Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole. Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze inammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria). Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo. L’installazione/assemblaggio del dispositivo dovrà essere e󰀨ettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile. Posizionare ed utilizzare l’apparecchio su un piano d’appoggio orizzontale e stabile. Prima di utilizzare l’apparecchio vericare visivamente l’integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualicato. Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere le griglie di protezione. Non collegare l’apparecchio all’alimentazione e non utilizzarlo se non è completamente montato (vedi istruzioni di montaggio).4 Prima di alimentare l’apparecchio accertarsi che i suoi dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l’apparecchio è dotato. Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore. NON alimentare l’apparecchio mediante prese multiple. Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione. L’apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale. NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.). NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica. Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento. Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente. Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento). Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato). Evitare di posizionare il cavo di alimentazione su superci abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato. NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi oggetti all’interno. Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma). Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva. In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare le cause delle anomalie riscontrate eventualmente con l’aiuto di personale qualicato. Evitare in ogni caso di e󰀨ettuare operazioni non previste dal presente manuale d’uso (come smontarlo e/o modicarlo).5 Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolungati, prima di riporlo e prima di e󰀨ettuare qualsiasi operazione di pulizia o manutenzione. Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere. L’apparecchio non è progettato per l’uso o la conservazione in esterno. La pulizia e manutenzione del dispositivo NON deve essere e󰀨ettuata da bambini senza la supervisione di un adulto. Prima di scollegare l’apparecchio spegnerlo mediante l’apposito comando sul pannello di controllo. Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell’apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le normative vigenti in merito. NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale. Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali. NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere in generale. NON utilizzare il dispositivo in prossimità di tende o tessuti liberi. NON appendere il ventilatore ad una parete od al so󰀩tto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale. NON coprire in alcun modo il dispositivo durante il funzionamento. NON inserire oggetti o parti del corpo nella griglia di protezione della ventola. NON lasciare l’apparecchio incustodito per lunghi periodi durante il funzionamento. NON rimanere esposti per lunghi periodi al usso d’aria generato dal dispositivo in funzione, può provocare danni alla salute. Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno.6

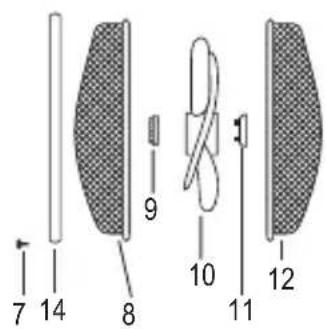

1. Montare la base sul corpo principale ssandola

con le 4 viti in dotazione come mostrato nella gura a lato.

2. Svitare la ghiera di ssaggio della griglia

posteriore (11) dall’albero motore (5) ruotandola in senso antiorario.

3. Inserire la griglia posteriore (12) sull’albero

motore (5) in modo che la maniglia posta sul retro di essa sia rivolta verso l’alto e che i due pin di incastro (A-B) si inseriscano sui fori verticali della griglia posteriore. Avvitare la ghiera di ssaggio (11) ruotandola in senso orario.

4. Inserire la ventola (10) sull’albero motore (5) e ssarla ruotando in

senso antiorario l’apposita ghiera di ssaggio (9).

5. Allentare la vite di sicurezza (7) dell’anello di chiusura (14) e

posizionarlo sulla griglia posteriore (12). ASSEMBLAGGIO

6. Manopola oscillazione

7. Vite di sicurezza

9. Ghiera di ssaggio ventola

11. Ghiera di ssaggio griglia posteriore

14. Anello di chiusura

A-B. Pin di incastro della griglia posteriore7 MANUTENZIONE Prima di eseguire le normali operazioni di pulizia spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica. Per la pulizia esterna utilizzare un panno so󰀩ce ed asciutto. NON immergere il ventilatore in acqua, nè spruzzarlo con liquidi di alcun tipo. NON utilizzare solventi o altri prodotti chimici per la pulizia. Rimontare lo schermo di protezione dopo la pulizia e prima di collegare la spina alla presa di corrente. Quando non utilizzato, dopo la pulizia conservare il ventilatore in un luogo asciutto.

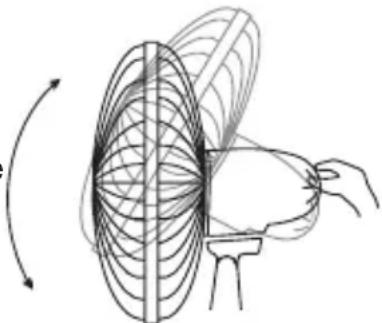

Posizionare il ventilatore su una supercie piana, asciutta e stabile ed inserire la spina del ventilatore in una presa di corrente adeguata. Selezionare la velocità desiderata premendo i tasti posti sul pannello comandi (4): 0 = spento, 1 = velocità minima, 2 = velocità media, 3 = velocità massima. OSCILLAZIONE : L’oscillazione automatica da destra a sinistra si ottiene premendo la manopola (6) situata sulla testa del motore. Per disattivarla riportare la manopola verso l’alto. INCLINAZIONE VERTICALE E’ possibile orientare la testa del ventilatore in senso verticale scegliendo l’angolo desiderato. E’ su󰀩ciente regolare la testa del ventilatore muovendola delicatamente verso l’alto o verso il basso secondo l’inclinazione desiderata.

6. Posizionare la griglia anteriore (8) su quella posteriore (12) e in modo

che l’anello la agganci.

7. Trovata la giusta posizione stringere la vite di sicurezza (7).8
