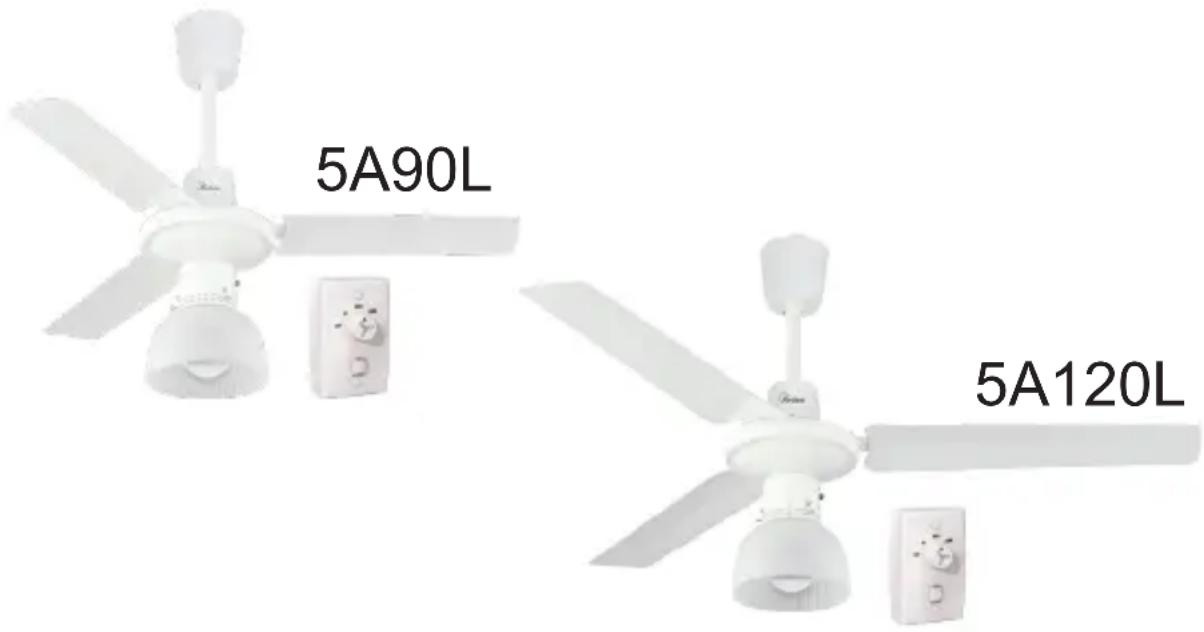

| Marca | Ardes |
| Modello | AR5A90L |
| Tipo di prodotto | Ventilatore da soffitto con luce |
| Diametro pale | 90 cm (circa) |
| Numero di pale | 5 |
| Tipo di motore | CA (induzione) |
| Impostazioni di velocità | 3 (Alta, Media, Bassa) tramite comando a parete |
| Portalampada | E27, max 60W (lampadina non inclusa) |
| Tensione / Frequenza | 220-240V ~ 50/60Hz |
| Altezza di installazione | Minimo 2,3 m dal pavimento al fondo del ventilatore |
| Collegamento elettrico | Morsettiera con fase (marrone), neutro (blu), luce (rosso), terra (giallo/verde) |
| Tipo di comando | Interruttore rotativo a parete e interruttore luce separato |
| Materiale | Corpo metallico, copertura decorativa in vetro, pale in plastica |
| Supporto per soffitto | Viti per travetti in legno e tasselli inclusi |
| Caratteristiche di sicurezza | Classe I, messa a terra, interruzione dell'interruttore di categoria III contro sovratensioni |
| Manutenzione | Pulire con un panno morbido e asciutto; non immergere né usare solventi |
| Garanzia | 24 mesi (soggetto a condizioni) |
Domande frequenti - AR5A90L ARDES
Domande degli utenti su AR5A90L ARDES
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ventilatore in formato PDF gratuitamente! Trova il tuo manuale AR5A90L - ARDES e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AR5A90L del marchio ARDES.
MANUALE UTENTE AR5A90L ARDES
Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un'adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati.
I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato.
Essendo l'installazione dell'apparecchio
fissa, l'alimentazione della rete deve essere effettuata conformemente alle regole di installazione vigenti mediante un cavo flessibile con spina o mediante un interruttore onnipolare che assicuri la disconnessione completa nelle condizioni della categoria di sovratensione III. La distanza di apertura dei contatti non deve essere inferiore a 3 mm.

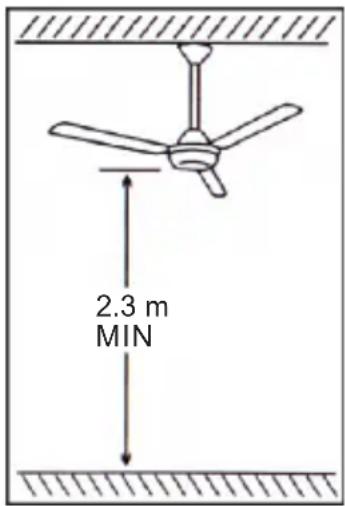

L'apparecchio deve essere installato ad almeno 2,3 m dal piano di calpestio (2,3 m si intendono dal piano di calpestio alla parte inferiore del ventilatore).
ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione.
Istruzioni importanti da conservare per riferimenti futuri.
Dopo aver tolto l'imballaggio assicuratevi dell'integrità dell'apparecchio. In caso di dubbio non utilizzate l'apparecchio e rivolgetevi solo a personale qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo, punti metallici ecc.) non devono essere lasciati alla portata dei bambini in quanto possibili fonti di pericolo.
Prima di collegare l'apparecchio accertatevi che i dati di targa siano rispondenti a quelli della rete di distribuzione.
Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente costruito ossia come ventilatore da soffitto.
Il costruttore non può essere considerata responsabile per eventuali danni derivati da usi impropri od errati.
L'apparecchio deve essere collegato ad un buon conduttore di terra.
L'apparecchio deve essere installato ad una altezza non inferiore a metri 2,3 dal piano di calpestio (2,3 metri s'intendono dal piano di calpestio alla parte inferiore del ventilatore).
Essendo l'installazione dell'apparecchio fissa, l'alimentazione della rete deve essere fatta mediante cavo flessibile con spina o mediante interrut- tore onnipolare con una distanza di apertura dei contatti non inferiore ai 3 mm.
Per l'installazione dell'apparecchio usate un cavo tipo H05 VVF.
Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserite l'apparecchio dalla rete di alimentazione elettrica spegnendo l'interruttore dell'impianto.
Questo apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore, oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.
In caso di guasto e/o cattivo funzionamento dell'apparecchio, spegnetelo e non manomettetelo. Per l'eventuale riparazione rivolgetevi solo a personale qualificato e richiedete l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
L'uso di qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fonamentali, in particolare:
-non toccare l'apparecchio con mani o piedi bagnati o umidi
-non lasciare l'apparecchio esposto agli agenti atmosferici
Non utilizzare l'apparecchio in presenza di liquidi o gas potenzialmente infiammabili o esplosivi.
Quando decidete di non utilizzare più l'apparecchio si raccomanda di renderlo inoperante spegnendo l'interruttore dell'impianto
Questo prodotto è destinato solo all'uso domestico e non per uso commerciale/industriale o all'aperto.
L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato.

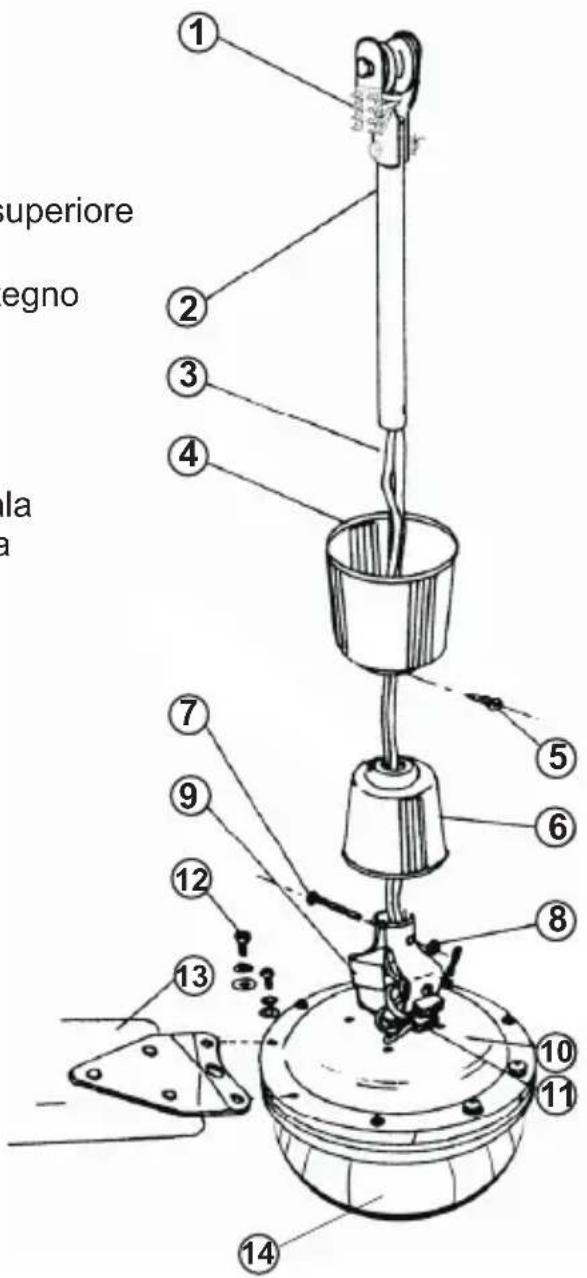

Informazioni tecniche
- Morsettiera
- Asta di sostegno
- Cavi elettrici
- Calotta superiore
- Vite di fissaggio della calotta superiore
- Calotta inferiore
- Perno di fissaggio asta di sostegno
- Dado per perno (n. 7)
- Supporto motore
- Motore
- Gruppo comandi
- Viti e rondelle per fissaggio pala all'apposito supporto reggipala (fissate sul corpo motore)
- Pala
- Vetro decorativo
Assemblaggio
Accertatevi di avere a disposizione tutti i componenti prima di procedere all'installazione. Per evitare danni assemblare il motore all'asta di sostegno su di una superficie morbida oppure servitevi del polistirolo contenuto nell'imballo.

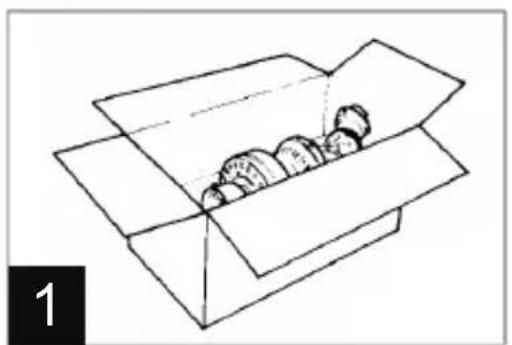

- Aprire la confezione ed estrarre tutti i pezzi del ventilatore (fig. 1)
- Montare la piastra di sostegno al soffitto servendovi di due o più viti con tasselli ad espansione e di rondelle appropriate. Attenzione: le viti fornite in dotazione sono per il montaggio su travi in legno. (fig. 2)
- Infilare l'asta di sostegno attraverso la calotta superiore e la calotta inferiore.
- Far scorrere i cavi elettrici fuoriuscenti dal corpo motore all'interno dell'asta di sostegno e collegarli alla morsettiera posizionata in cima all'asta di sostegno. NOTA BENE: per il collegamento elettrico rispettare le indicazioni riportate nella fig. 3.
- Fissare l'asta di sostegno al corpo motore utilizzando l'apposito perno e dado (vedi Informazioni Tecniche - n° 7-8).
- Appendere il ventilatore al gancio della piastra di sostegno e collegare i cavi elettrici provenienti dal soffitto alla morsettiera posizionata in cima all'asta di sostegno. NOTA BENE: per il collegamento elettrico rispettare le indicazioni riportate nella fig. 3.
-Far scorrere verso l'alto la calotta superiore (fig. 4) e fissarla con l'apposita vite (fig. 5).
-Far scorrere verso il basso la calotta inferiore in modo che appoggi sul motore e fissarla con l'apposita vite (fig. 6).
-Rimuovere il fermo in plastica delle viti di fissaggio delle pale presente nella parte superiore del corpo motore come mostrato in fig. 7
-Centrare le asole presenti sulle pale con la testa delle viti di fissaggio pale e far scorrere la pale in modo che la testa delle viti sia posizionata
all'interno dell'asola più piccola (fig. 8)
-Stringere saldamente le viti (fig. 9)
-Installare la lampadina (attacco E27 Max 60W non fornita) nel porta lampada
-Inserire il vetro decorativo nella sua apposita sede e fissarlo con le viti in dotazione facendo attenzione a non stingere eccessivamente queste ultime in quanto il vetro potrebbe rompersi (fig. 10)
SCHEMA DI COLLEGAMENTO:
- Filo marrone: fase per motore
- Filo blu: neutro
- Filo rosso: luce
- Filo verde/giallo: messa a terra
- Regolatore di velocità a muro
Istruzioni d'uso
Il ventilatore è fornito con regolatore di velocità muro. Per accendere il ventilatore è sufficiente ruotare la manopola selezionando la velocità desiderata:
Hi Alta velocità
Med Media velocità
Low Bassa velocità
Per spegnere il ventilatore posizionare la manopola su "Off".
Per accendere la luce premere l'interruttore presente sul regolatore di velocità indicato con "LIGHT".
Manutenzione
Prima di eseguire le normali operazioni di pulizia e prima di sostituire la lampadina spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica.
Per la pulizia utilizzare un panno soffice ed asciutto.
NON immergere il ventilatore in acqua, né spruzzarlo con liquidi di alcun tipo.
NON utilizzare solventi o altri prodotti chimici per la pulizia.
La garanzia ha validità 24 mesi dalla data d'acquisto.
La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino fiscale che ne prova la data di acquisto.
L'apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato.
Per garanzia si intende la sostituzione o la riparazione dei componenti dell'apparecchio che risultano difettosi all'origine per vizi di fabbricazione.
Viene comunque garantita l'assistenza (a pagamento) anche a prodotti fuori garanzia. Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.
La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell'apparecchio e alla mancata osservanza delle prescrizioni indicate nell'apposito libretto istruzioni.
Limitazioni
Ogni diritto di garanzia e ogni nostra responsabilità decadono se l'apparecchio è stato:
- Manomesso da parte di personale non autorizzato.
-Impiegato, conservato o trasportato in modo improprio.
Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni.
Se nonostante la cura nella selezione dei materiali e l'impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.
INFORMAZIONE AGLI UTENTI
Informazione agli utenti: ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)" Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
