Tipo di prodotto	Ventilatore
Marca	Ardes
Modello	AR5EA40W
Tipo	Ventilatore a piantana
Numero di velocità	3 (Bassa, Media, Alta)
Oscillazione	Sì, manopola manuale di spinta/tirare
Regolazione dell'inclinazione	Sì, angolo verticale regolabile
Diametro delle pale	40 cm
Materiale	Plastica e metallo
Alimentazione	220-240V, 50Hz
Consumo energetico	45 W (circa)
Peso	3.5 kg (circa)
Tipo di comando	Pulsanti
Caratteristiche di sicurezza	Griglia anteriore con vite di sicurezza
Utilizzo	Solo per interni
Montaggio richiesto	Sì, include montaggio base e griglia
Manutenzione	Pulisci con un panno morbido e asciutto; non smontare
Garanzia	24 mesi
Gamma di oscillazione	Circa 90°

Domande frequenti - AR5EA40W ARDES

Come si assembla il ventilatore Ardes AR5EA40W?

Per assemblare, montare la base sul corpo principale utilizzando le 4 viti fornite. Quindi fissare la griglia posteriore all'albero del motore, bloccare con l'anello di bloccaggio, installare la pala del ventilatore, fissare con l'anello di bloccaggio della pala, e infine montare la griglia anteriore con i clip e la vite di sicurezza.

Come si regola la velocità del ventilatore?

Il ventilatore ha un pannello di controllo con pulsanti: 0 (spento), 1 (velocità bassa), 2 (velocità media) e 3 (velocità alta). Basta premere il pulsante desiderato per cambiare la velocità.

Come si attiva l'oscillazione?

Per attivare l'oscillazione automatica da destra a sinistra, premere la manopola situata sulla parte superiore del motore. Per disattivarla, tirare la manopola verso l'alto.

Posso regolare l'inclinazione del ventilatore?

Sì, è possibile regolare l'inclinazione verticale spostando manualmente la testa del ventilatore verso l'alto o verso il basso all'angolazione desiderata.

Come si pulisce il ventilatore?

Prima della pulizia, spegnere e scollegare il ventilatore. Utilizzare un panno morbido e asciutto per pulire l'esterno. Non smontare il ventilatore, immergerlo in acqua o utilizzare solventi o detergenti chimici.

Il ventilatore è sicuro per i bambini?

I bambini di età superiore a 8 anni possono utilizzare il ventilatore sotto supervisione. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Posso usare il ventilatore all'aperto?

No, il ventilatore è progettato per solo uso interno. Non esporlo a pioggia, luce solare diretta o polvere.

Cosa fare se il cavo di alimentazione è danneggiato?

Se il cavo di alimentazione è danneggiato, deve essere sostituito solo presso un centro di assistenza approvato dal produttore per evitare pericoli.

Il ventilatore può essere montato a parete o a soffitto?

No, non appendere il ventilatore a parete o a soffitto. È progettato solo per l'uso a pavimento o su tavolo.

Come conservare il ventilatore quando non in uso?

Conservare il ventilatore in un luogo asciutto, preferibilmente nella sua confezione originale. Assicurarsi che sia pulito e che le pale girino liberamente prima del riutilizzo.

MANUALE UTENTE AR5EA40W ARDES

VENTILATORE DA TAVOLO

DESK FAN

TISCHVENTILATOR

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un'adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati.

I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito

solamente presso i centri di assistenza autorizzati dal costruttore.

Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere le griglie di protezione.

Avvertenze

ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione.

Istruzioni importanti da conservare per riferimenti futuri.

I bambini NON devono giocare con il dispositivo.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole.

Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze infiammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l'accensione, la combustione si propaga nell'aria).

Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo.

L'installazione/assemblaggio del dispositivo dovrà essere effettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile.

Posizionare ed utilizzare l'apparecchio su un piano d'appoggio orizzontale e stabile.

Prima di utilizzare l'apparecchio verificare visivamente l'integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualificato.

Prima di alimentare l'apparecchio accertarsi che i suoi dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l'apparecchio è dotato.

Verificare che l'impianto elettrico utilizzato per l'alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore.

NON alimentare l'apparecchio mediante prese multiple.

Evitare se possibile l'impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione.

L'apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale.

NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.).

NON immergere l'apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica.

Utilizzando l'apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento.

Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente.

Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell'apparecchio sia in posizione "OFF" (spento).

Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato).

Evitare di posizionare il cavo di alimentazione su superfici abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato.

NON ostruire né totalmente né parzialmente le prese d'aria né inserirvi oggetti all'interno.

Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma).

Durante l'uso l'apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza infiammabile o potenzialmente esplosiva.

In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l'apparecchio, scollegarlo dall'alimentazione, verificare le cause delle anomalie riscontrate eventualmente con l'aiuto di personale qualificato. Evitare in ogni caso di effettuare operazioni non previste dal presente manuale d'uso (come smontarlo e/o modificarlo).

Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolungati, prima di riporlo e prima di effettuare qualsiasi operazione di pulizia o manutenzione.

Conservare e utilizzare l'apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere.

L'apparecchio non è progettato per l'uso o la conservazione in esterno.

La pulizia e manutenzione del dispositivo NON deve essere effettuata da bambini senza la supervisione di un adulto.

Prima di scollegare l'apparecchio spegnerlo mediante l'apposito comando sul pannello di controllo.

Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell'apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le

normative vigenti in merito.

NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale.

Posizionare l'apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali.

NON utilizzare il dispositivo in prossimità di fornelli a gas o fiamme libere in generale.

NON utilizzare il dispositivo in prossimità di tende o tessuti liberi.

NON appendere il ventilatore ad una parete od al soffitto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale.

NON coprire in alcun modo il dispositivo durante il funzionamento.

NON inserire oggetti o parti del corpo nella griglia di protezione della ventola.

NON lasciare l'apparecchio incustodito per lunghi periodi durante il funzionamento.

NON rimanere esposti per lunghi periodi al flusso d'aria generato dal dispositivo in funzione, può provocare danni alla salute.

Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno.

Informazioni tecniche

5EA23

1. Base
2. Corpo principale
3. Pannello comandi
4. Albero motore
5. Manopola oscillazione
6. Vite di sicurezza
7. Griglia anteriore
8. Ventola
9. Ghiera di fissaggio griglia posteriore
10. Griglia posteriore
11. Corpo motore

A-B. Pin di incastro della griglia posteriore

1. Viti (4 pcs.)
2. Base
3. Corpo principale
4. Pannello comandi
5. Albero motore
6. Manopola oscillazione
7. Vite di sicurezza
8. Griglia anteriore
9. Ghiera di fissaggio ventola
10. Ventola
11. Ghiera di fissaggio griglia posteriore
12. Griglia posteriore
13. Corpo motore

A-B. Pin di incastro della griglia posteriore

1. Svitare la ghiera di fissaggio della griglia posteriore (9) dall'albero motore (4).
2. Inserire la griglia posteriore (10) sull'albero motore (4) in modo che la maniglia posta sul retro di essa sia rivolta verso l'alto e che i due pin di incastro (A-B) si inseriscano sui fori verticali della griglia posteriore. Avvitare la ghiera di fissaggio (9) ruotandola in senso orario.
3. Inserire la ventola (8) sull'albero motore (4).
4. Aprire le clip della griglia anteriore (7) è posizionarla sulla griglia posteriore (10) in modo che il logo sulla borchia centrale sia in posizione orizzontale parallela al pavimento.
5. Trovata la giusta posizione chiudere le clip e inserire la vite di sicurezza griglia (6).

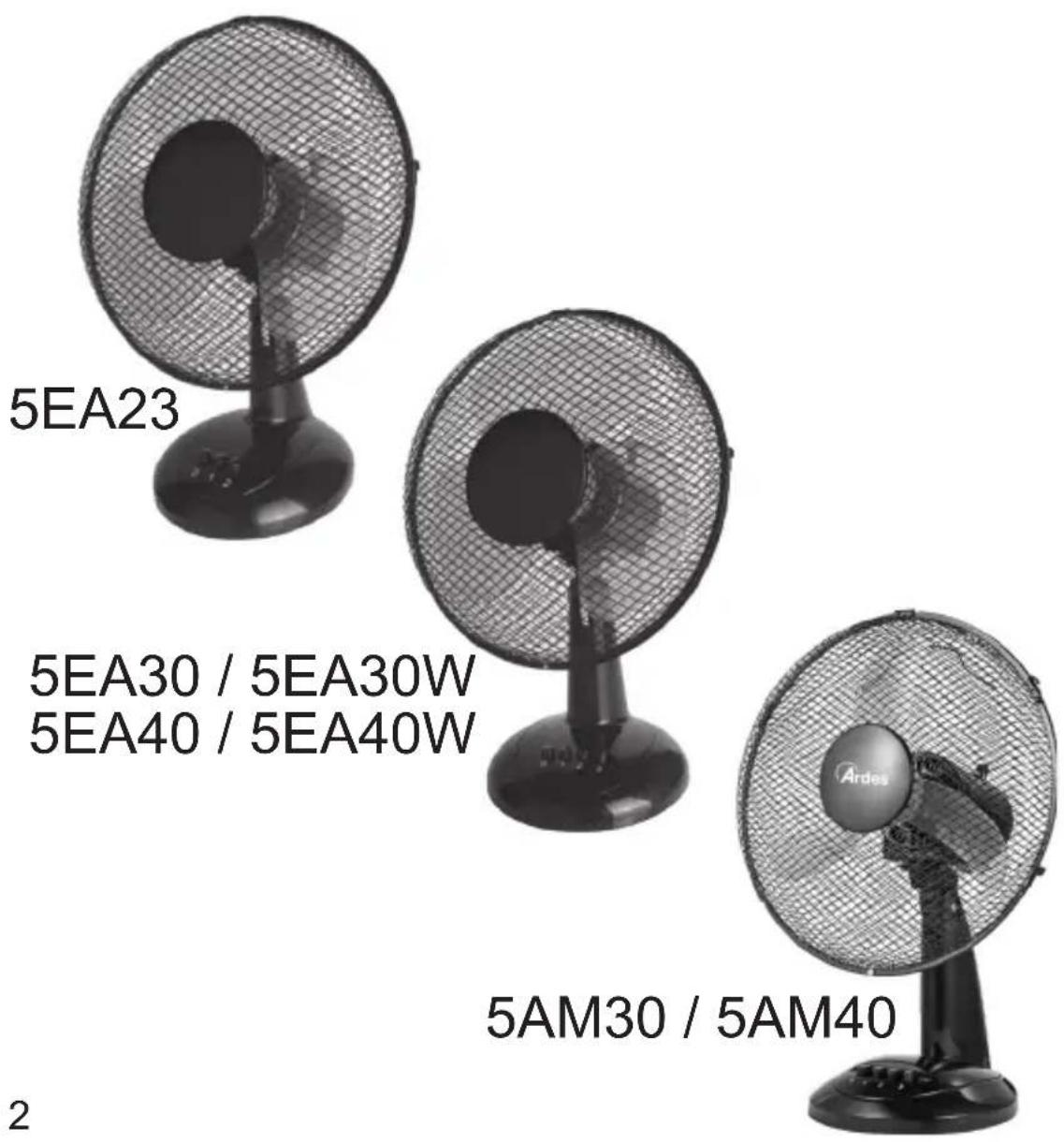

5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40

1. Montare la base sul corpo principale fissandola con le 4 viti in dotazione come mostrato nella figura a lato.
2. Svitare la ghiera di fissaggio della griglia posteriore (11) dall'albero motore (5) ruotandola in senso antiorario.
3. Inserire la griglia posteriore (12) sull'albero motore (5) in modo che la maniglia posta sul retro di essa sia rivolta verso l'alto e che i due pin di incastro (A-B) si inseriscano sui fori verticali della griglia posteriore. Avvitare la ghiera di fissaggio (11) ruotandola in senso orario.
4. Inserire la ventola (10) sull'albero motore (5) e fissarla ruotando in senso antiorario l'apposita ghiera di fissaggio (9).
5. Aprire le clip della griglia anteriore (8) e posizionarla sulla griglia posteriore (12) in modo che il logo sulla borchia centrale sia in posizione orizzontale parallela al pavimento.
6. Trovata la giusta posizione chiudere le clip e inserire la vite di sicurezza griglia (7).

5EA23

Posizionare il ventilatore su una superficie piana, asciutta e stabile ed inserire la spina del ventilatore in una presa di corrente adeguata. Selezionare la velocità desiderata premendo i tasti posti sul pannello comandi (3):

0 = spento 1 = velocità minima 2 = velocità massima

5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40

Posizionare il ventilatore su una superficie piana, asciutta e stabile ed inserire la spina del ventilatore in una presa di corrente adeguata. Selezionare la velocità desiderata premendo i tasti posti sul pannello comandi (4):

0 = spento 1 = velocità minima 2 = velocità media 3 = velocità massima

OSCILLAZIONE :

5EA23

L'oscillazione automatica da destra a sinistra si ottiene premendo la manopola (5) situata sulla testa del motore. Per disattivarla riportare la manopola verso l'alto.

5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40

L'oscillazione automatica da destra a sinistra si ottiene premendo la manopola (6) situata sulla testa del motore. Per disattivarla riportare la manopola verso l'alto.

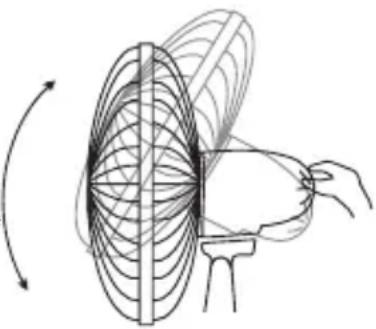

INCLINAZIONE VERTICALE

5EA23 / 5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40

E' possibile orientare la testa del ventilatore in senso verticale scegliendo l'angolo desiderato. E' sufficiente regolare la testa del ventilatore muovendola delicatamente verso l'alto o verso il basso secondo l'inclinazione desiderata.

Prima di eseguire le normali operazioni di pulizia spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica.

NON SMONTARE il ventilatore: questo ventilatore non è smontabile.

Per la pulizia esterna utilizzare un panno soffice ed asciutto.

NON immergere il ventilatore in acqua, né spruzzarlo con liquidi di alcun tipo.

NON utilizzare solventi o altri prodotti chimici per la pulizia.

Quando non utilizzato, dopo la pulizia conservare il ventilatore in un luogo asciutto.

A-B. Pin di incastro della griglia posteriore

5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40

La garanzia ha validità 24 mesi dalla data d'acquisto.

La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino fiscale che ne prova la data di acquisto.

L'apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato.

Per garanzia si intende la sostituzione o la riparazione dei componenti dell'apparecchio che risultano difettosi all'origine per vizi di fabbricazione.

Viene comunque garantita l'assistenza (a pagamento) anche a prodotti fuori garanzia.

Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.

La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell'apparecchio e alla mancata osservanza delle prescrizioni indicate nell'apposito libretto istruzioni.

Limitazioni

Ogni diritto di garanzia e ogni nostra responsabilità decadono se l'apparecchio è stato:

-Manomesso da parte di personale non autorizzato.

-Impiegato, conservato o trasportato in modo improprio.

Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni.

Se nonostante la cura nella selezione dei materiali e l'impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.

SMALTIMENTO

Informazione agli utenti: ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)" Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
