KM 200 - Sistema di allarme OLYMPIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rivelatore allarme monossido di carbonio (CO)
Marca	Olympia
Modello	KM 200
Dimensioni	68 x 35 mm
Peso	140 g
Alimentazione	2 pile microcellula AAA 1,5 V
Tipo di sensore	Sensore elettrochimico FIGARO
Segnale visivo	3 LED (verde: Power, giallo: Errore, rosso: Allarme)
Segnale acustico	85 dB a 1 metro
Norme applicate	EN 50291-1:2010+A1:2012
Durata di vita	10 anni
Funzioni principali	Rilevamento di CO, allarme acustico e visivo, autotest ogni 10 secondi, funzione memoria, modalità silenziosa, indicatore di carica delle pile
Autotest	Ogni 10 secondi; segnale di errore in caso di malfunzionamento
Indicatore di carica delle pile	LED Allarme lampeggia ogni 40 secondi + bip; sostituire entro 30 giorni
Modalità silenziosa	Attiva premendo due volte su Test/Hush; dura 2 minuti o fino a nuovo allarme
Manutenzione e pulizia	Pulire la superficie con un panno morbido umido; pulire i fori di ingresso del gas con un pennello; testare il funzionamento almeno una volta al mese; non verniciare o incollare i fori
Sicurezza	In caso di allarme: aerare, evacuare, chiamare i vigili del fuoco; non provocare scintille; tenere fuori dalla portata dei bambini; non utilizzare in camper o barche; rispettare le istruzioni di installazione
Parti di ricambio e riparabilità	Nessuna parte sostituibile; sostituire l'apparecchio dopo 10 anni o in caso di malfunzionamento
Condizioni ambientali	-10 °C a +40 °C, 15 % a 90 % di umidità relativa
Contenuto della confezione	Rivelatore di CO KM 200, base con 2 viti e 2 tasselli, 2 pile AAA, manuale di istruzioni

Domande frequenti - KM 200 OLYMPIA

Dove installare il rivelatore di monossido di carbonio Olympia KM 200?

Installarlo in ogni camera e in ogni spazio con un focolare. Posizionarlo all'altezza della respirazione (per stanze senza focolare) o a 300 mm dal muro e 150 mm dal soffitto (stanze con focolare). Evitare porte, finestre, cappe e zone umide.

Cosa fare in caso di allarme?

Aprire porte e finestre per aerare, eliminare la fonte se possibile senza pericolo, evacuare la zona, chiamare i vigili del fuoco e attendere le loro istruzioni. Non rientrare senza verifica. Consultare un medico in caso di sintomi.

Come testare il funzionamento del rivelatore?

Premere il tasto Test/Hush. Il LED Allarme lampeggia rapidamente e un bip prolungato suona. Eseguire questo test almeno una volta al mese.

Come cambiare le pile?

Rimuovere la base ruotando in senso antiorario, aprire il vano pile e inserire due pile AAA nuove rispettando la polarità. Il rivelatore si avvia automaticamente.

Qual è la durata di vita del rivelatore KM 200?

La durata di vita è di 10 anni. Trascorso questo termine, il rivelatore emette tre bip e il LED Errore lampeggia. Sostituirlo immediatamente.

Come attivare la modalità silenziosa?

Premere due volte il tasto Test/Hush. I LED Power e Allarme lampeggiano ogni 10 secondi. La modalità silenziosa dura 2 minuti o fino a un nuovo allarme. Per disattivarlo manualmente, premere una volta Test/Hush.

Cosa significa il LED Allarme che lampeggia dopo un'assenza?

È la funzione memoria: una concentrazione di CO è stata rilevata in vostra assenza. Premere Test/Hush per resettare, quindi identificare e eliminare la fonte di pericolo.

Quali sono i sintomi di un'intossicazione da monossido di carbonio?

Mal di testa, stanchezza, vertigini, nausea, vomito, confusione, perdita di coscienza. I sintomi variano in base alla concentrazione (es.: 200 ppm: mal di testa dopo 2-3 h; 400 ppm: mortale dopo 3 h). Consultare un medico in caso di dubbio.

Come pulire e manutenere il rivelatore?

Pulire la superficie con un panno morbido leggermente umido. Spazzolare i fori di ingresso del gas con un pennello. Non coprire mai i fori con vernice o colla. Testare mensilmente.

Il rivelatore può essere utilizzato in un camper o su una barca?

No, il rivelatore KM 200 è progettato solo per uso interno in spazi chiusi di tipo domestico. Non è adatto per roulotte, camper, barche, edifici industriali o commerciali.

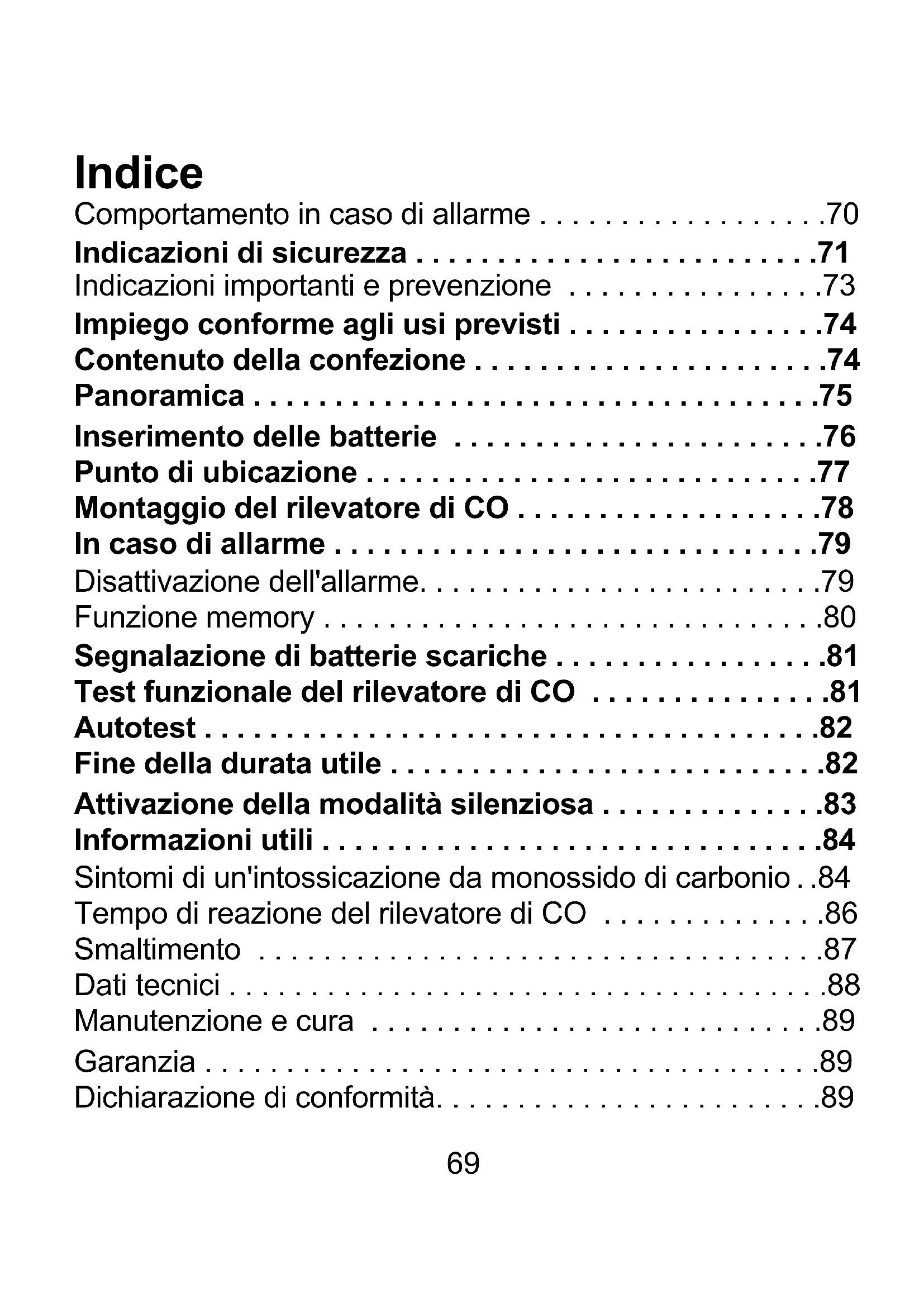

MANUALE UTENTE KM 200 OLYMPIA

Comportamento in caso di allarme .....70

Indicazioni di sicurezza ....71

Indicazioni importanti e prevenzione .....73

Impiego conforme agli usi previsti .....74

Contenuto della confezione .....74

Panoramica 75

Inserimento delle batterie .....76

Punto di ubicazione .....77

Montaggio del rilevatore di CO .....78

In caso di allarme ....79

Disattivazione dell'allarme....79

Funzione memory ....80

Segnalazione di batterie scariche .....81

Test funzionale del rilevatore di CO .....81

Autotest....82

Fine della durata utile .....82

Attivazione della modalità silenziosa ....83

Informazioni utili ....84

Sintomi di un'intossicazione da monossido di carbonio . .84

Tempo di reazione del rilevatore di CO .....86

Smaltimento 87

Dati tecnici 88

Manutenzione e cura .....89

Garanzia 89

Dichiarazione di conformità. 89

Comportamento in caso di allarme

Pericolo! Pericolo di soffocamento dovuto alla presenza di monossido di carbonio! Il monossido di carbonio è un gas altamente infiammabile, invisibile e inodore.

Aprire porte e finestre per arieggiare i locali inquinati.

Eliminare la sorgente di pericolo, qualora sia possibile individuarla subito e senza mettere in pericolo la propria vita e incolumità fisica.

Mettere in salvo se stessi e altre persone in pericolo allontanandosi dall'area di pericolo.

Informare i vigili del fuoco e rimanere in attesa di istruzioni.

Non accedere per nessun motivo in un edificio o un'abitazione al cui interno è scattato un rilevatore di monossido di carbonio, finché i vigili del fuoco intervenuti sul luogo non avranno controllato i locali interessati.

Ricorrere immediatamente ad un medico in presenza di persone che lamentano mal di testa, intorpidimento, nausea o altri sintomi che potrebbero indicare il sussistere di un'intossicazione da monossido di carbonio.

Indicazioni di sicurezza

Leggere attentamente le istruzioni per l'uso e osservare le rispettive indicazioni durante l'utilizzo del rilevatore di monossido di carbonio.

Conservare le istruzioni per l'uso per riferimento futuro.

Osservare questo simbolo! I testi contrassegnati con questo simbolo forniscono indicazioni importanti.

Avvertenza! Il monossido di carbonio può avere effetti letali. La concentrazione di monossido di carbonio compromette la capacità di trasporto di ossigeno nel sangue. In base alla concentrazione, il monossido di carbonio può essere letale in pochi minuti. Osservare le sezioni Comportamento in caso di allarme a pagina 70, Indicazioni importanti e prevenzione a pagina 73 e Informazioni utili a pagina 84.

Avvertenza! Il monossido di carbonio è un gas altamente infiammabile, invisibile e inodore. È indispensabile considerare seriamente qualsiasi allarme. In caso di allarme, evitare qualsiasi formazione di scintille o fiamme! In caso di allarme è severamente vietato fumare o accendere una candela. Non accendere nessuna sorgente di luce e non scollegare nessuna presa da una spina elettrica. Seguire le istruzioni riportate nella sezione Comportamento in caso di allarme a pagina 70.

Avvertenza! Pericolo di soffocamento! I bambini possono ingerire parti piccole, materiali d'imballo o pellicole protettive. Tenere il prodotto e la confezione lontani dalla portata dei bambini!

Avvertenza! Batterie e pile possono provocare danni alla salute e all'ambiente! Un uso improprio delle batterie può provocare danni alla salute e all'ambiente. Non aprire, danneggiare, ingerire o disperdere mai nell'ambiente le batterie. Le batterie possono contenere metalli pesanti nocivi e dannosi per l'ambiente.

Attenzione! Pericolo di danni all'udito dovuti all'emissione di forti segnali acustici di allarme! Il segnale acustico di allarme può provocare danni all'udito. Utilizzare l'apparecchio solo nei punti di ubicazione e montaggio indicati. In caso di allarme, non sostare a lungo in prossimità del segnale acustico di allarme.

Importante! Danni materiali dovuti a influssi ambientali! Influssi ambientali dannosi come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti possono danneggiare l'apparecchio o comprometterne le funzioni. Evitare un'esposizione agli influssi ambientali quali ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti.

Importante! Per motivi tecnici non è consentito mantenere in funzione il sensore per un periodo superiore ai 10 anni. Il sensore è esposto ad un processo di usura chimico che compromette il corretto funzionamento del sensore di CO al di là di una durata utile di 10 anni. Sostituire pertanto l'apparecchio al più tardi dopo 10 anni, anche se esterna-mente non si individuassero segni di usura.

Evitare il contatto diretto con vapori ed esalazioni di collanti, vernici e detergenti, in modo da escludere un invecchiamento o un logorio precoce del sensore.

Indicazioni importanti e prevenzione

Nelle presenti istruzioni d'uso per indicare il monossido di carbonio si utilizza la sigla CO.

- Il rilevatore di CO non rileva fumo, fuoco o altri gas che non siano CO. Per poter segnalare la presenza di fumo o calore, installare appositi rilevatori.

- Le più frequenti sorgenti di CO sono apparecchi a gas che non funzionano correttamente o che risultano installati in modo errato, motori di veicoli, generatori di corrente elettrica, focolari come stufe o caminetti e l'uso di un barbecue in ambienti chiusi.

- Sottoporre caldaie a gas, scaldacqua istantanei e altri apparecchi o sistemi di riscaldamento azionati a gas come pure tutte le condotte di approvvigionamento e scarico regolarmente a manutenzione da parte di personale tecnico specializzato.

Impiego conforme agli usi previsti

Il rilevatore di monossido di carbonio KM 200 - di seguito rilevatore di CO - consente di rilevare la presenza di monossido di carbonio nell'aria ambiente in differenti concentrazioni.

Requisito per un impiego conforme è la corretta installazione come anche l'osservanza delle indicazioni fornite nelle presenti istruzioni d'uso. Qualsiasi altro impiego è considerato improprio. Non sono ammesse modifiche o variazioni arbitrarie.

Utilizzare il rilevatore di CO esclusivamente in ambienti chiusi. Il rilevatore di CO non è preposto ad uso in ambiente industriale, in locali commerciali, imbarcazioni, roulotte e caravan.

Contenuto della confezione

Verificare il contenuto della confezione. In caso dovesse mancare qualcosa o risultare danneggiato dal trasporto, NON mettere in funzione il rilevatore di CO.

• Rilevatore di CO KM 200
- Materiale di montaggio (2 viti e 2 tasselli)
• 2 batterie (microcelle tipo AAA, 1,5V)
- Istruzioni d'uso

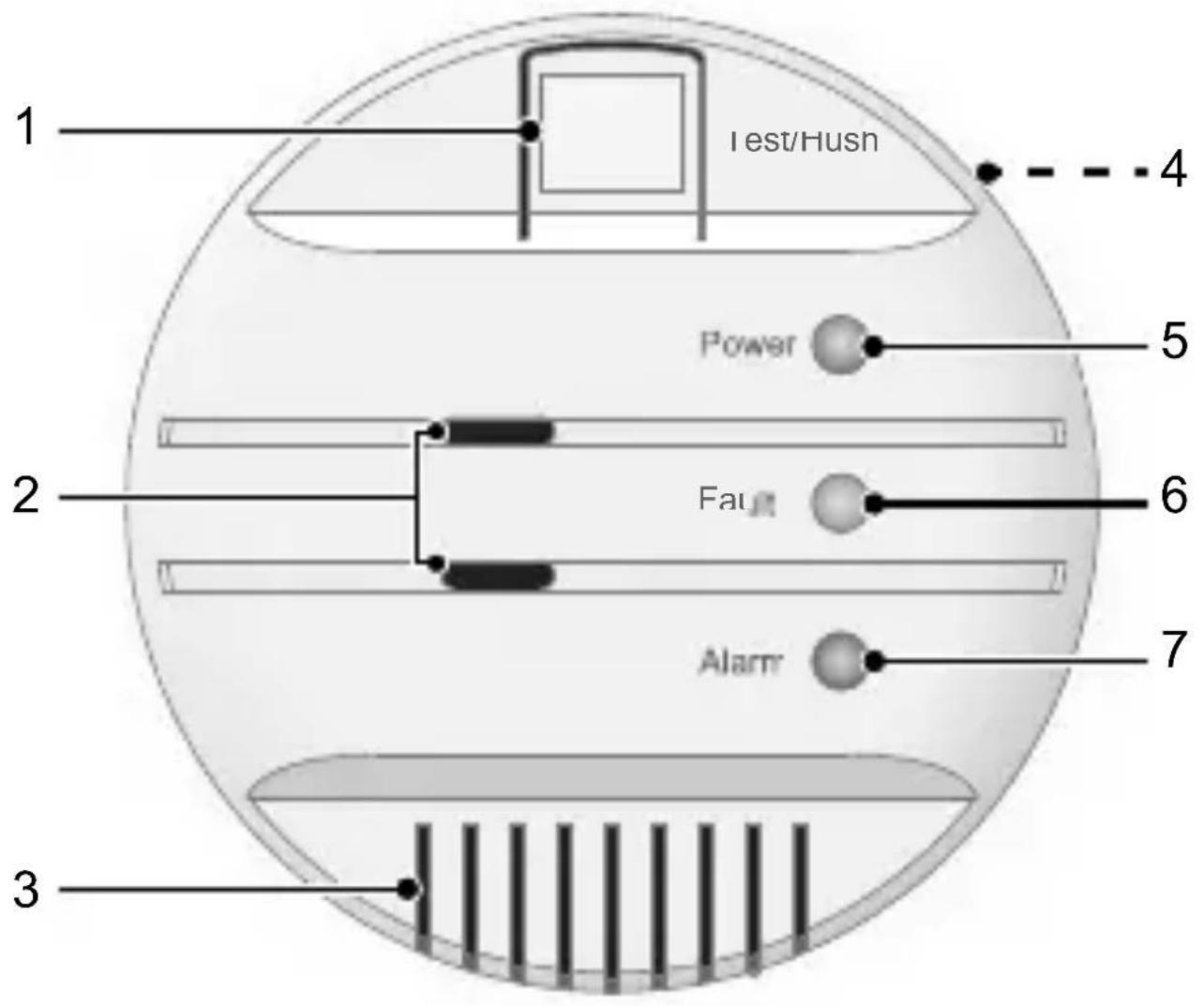

Panoramica

1 Tasto Test/Silenzioso (Test/Hush)
2 Fessure di penetrazione gas
3 Altoparlante
4 Base
5 LED Power
6 LED Errore (Fault)
7 LED Allarme

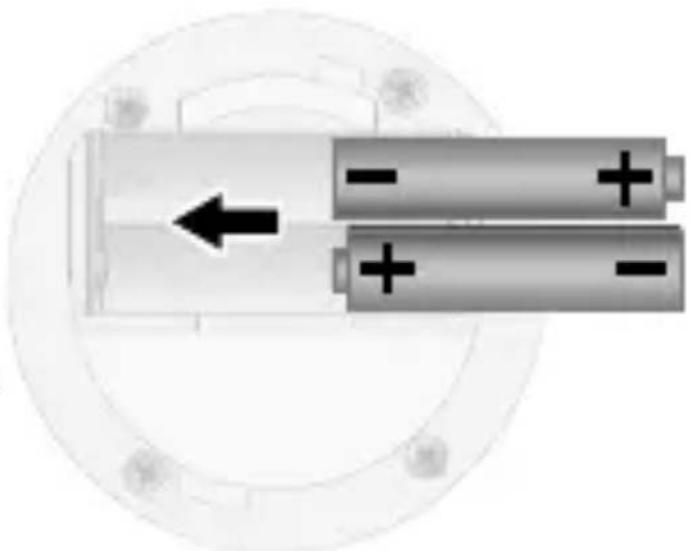

Inserimento delle batterie

Il vano batterie del rilevatore di CO si lascia aprire solo dopo avere rimosso la base del rilevatore di CO.

1 Rimuovere la base dal rilevatore di CO ruotandola in senso antiorario.
2 Aprire il vano batterie.
3 Inserire due batterie idonee e con la giusta polarità nel vano batterie.

Una volta inserite le batterie, il rilevatore di CO si inserisce automaticamente ed è pronto all'esercizio. Il LED Power lampeggia ogni 50 secondi.

4 Chiudere il vano batterie.
5 Montare il rilevatore di CO.

Osservare le indicazioni riportate nelle sezioni Indicazioni importanti e prevenzione a pagina 73 e Punto di ubicazione a pagina 77.

Montare il rilevatore di CO

• minimo in ogni camera da letto
• in ogni locale con un focolare (osservare inoltre anche le ulteriori indicazioni riportate in basso)
• ad un'altezza in cui, di norma, si respira nel locale interessato (vale per locali con focolare, altrimenti vedi in basso)
• in modo che il LED sia visibile e sia possibile intervenire sul tasto Test/Silenzioso

Nonostante il monossido di carbonio presenti una densità simile a quella dell'aria dell'ambiente circostante, normalmente viene emesso come parte di una miscela di gas calda che tende a salire verso l'alto fino al completo raffreddamento.

Montare il rilevatore di CO in locali con un focolare

• ad un'altezza al di sopra di finestre e porte
• ad una distanza minima di 300 mm da ogni parete e di 150 mm dal soffitto
• ad una distanza di 1-3 m dalla possibile sorgente di monossido di carbonio

Non montare il rilevatore di CO

• in prossimità di una fi nestra o una porta poiché l'aria fresca immessa potrebbe ritardare il rilascio dell'allarme
• nelle immediate vicinanze di un piano di cottura
• in contenitori chiusi o spazi coperti e nascosti
• in prossimità di ventole di aspirazione
  • in locali bagnati o umidi
  • direttamente sopra sorgenti di calore
• fuori delle condizioni ambientali previste (vedi Dati tecnici)

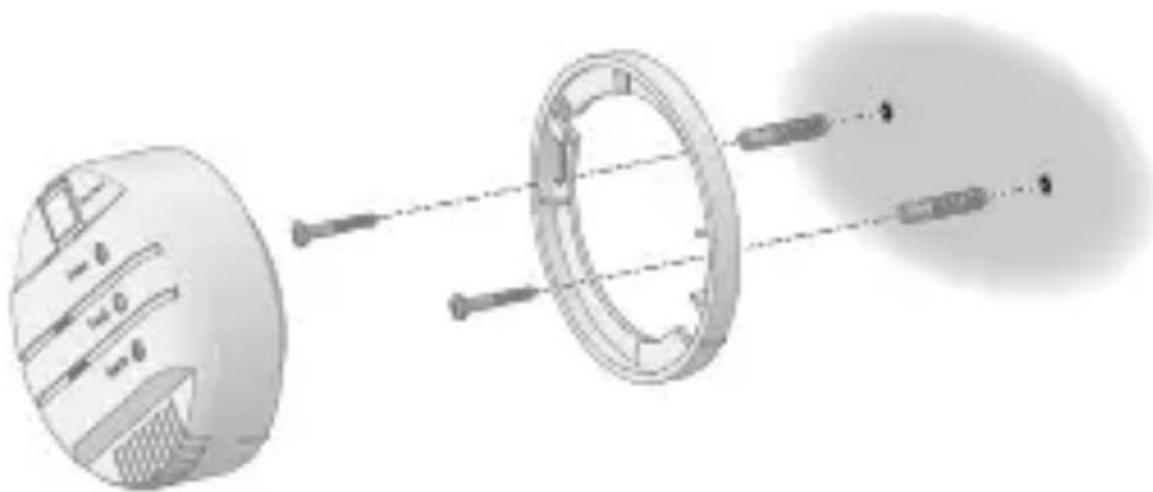

Montaggio del rilevatore di CO

Osservare durante il montaggio una distanza minima di 100 cm da porte, fi nestre o condotti verticali.

1 Ruotare con cautela la base in senso antiorario e rimuovere la base dal rilevatore di CO.

Montare la base in modo che, alla fi ne del montaggio, l'apertura del sensore punti in basso. In questo modo si esclude la penetrazione di polvere o sporco e una conseguente compromissione del funzionamento del rilevatore di CO.

2 Avvitare la base al soffi tto nel punto di ubicazione previsto utilizzando due viti.
3 Posizionare il rilevatore di CO sulla base e fi ssare saldamente il rilevatore di CO ruotandolo in senso orario.

In caso di allarme

Una volta che il rilevatore di CO misura una concentrazione critica di monossido di carbonio, il rilevatore lancia un allarme e in LED Allarme lampeggia.

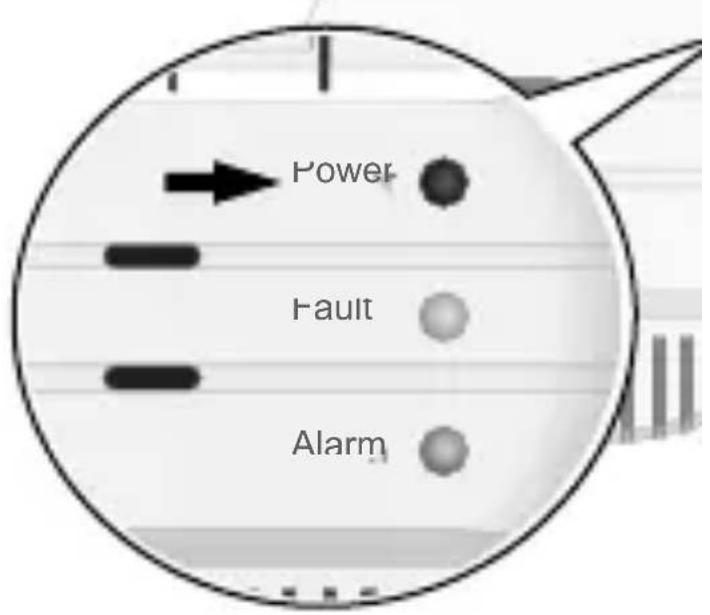

Disattivazione dell'allarme

1 Premere il tasto Test/Silenziatore per disattivare l'allarme. Il rilevatore di CO riprende a funzionare normalmente, il LED Power lampeggia ogni 50 secondi e il LED Allarme è spento.

Avvertenza! Il monossido di carbonio è un gas altamente

infi ammabile, invisibile e inodore. È indispensabile considerare seriamente

79

qualsiasi allarme. Seguire le istruzioni riportate nella sezione Comportamento in caso di allarme a pagina 70.

L'allarme si spegne automaticamente appena la concentrazione di monossido di carbonio scende sotto il valore soglia ritenuto non pericoloso.

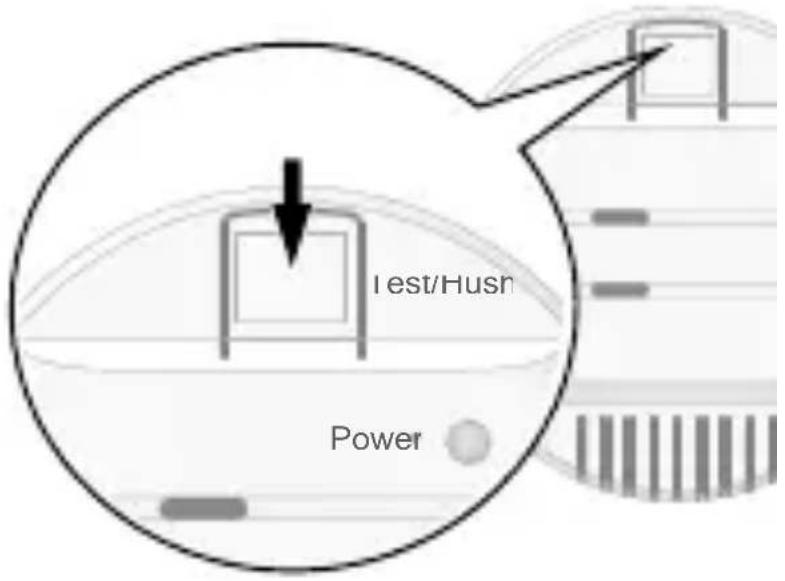

Funzione memory

Nel caso in cui il rilevatore di CO segnalasse la presenza di monossido di carbonio in assenza dell'utilizzatore e lanciasse un allarme, il LED Allarme continua a lampeggiare ogni 15 secondi e in più si avvertono due brevi segnali acustici.

1 Premere il tasto Test/ Silenziatore. Il rilevatore di CO è pronto all'e- sercizio, il LED Power lampeggia ogni 50 secondi e il LED Allarme è spento.

2 Adottare le misure idonee per individuare ed eliminare la sorgente di pericolo che ha causato il rilascio di un allarme in assenza.

Segnalazione di batterie scariche

Con batterie del rilevatore di CO pressoché scariche, il LED Allarme lampeggia ogni 40 secondi e in più si avver-te un breve segnale acustico. Il rilevatore di CO continua a funzionare senza restrizioni.

1 Sostituire le batterie del rilevatore di CO entro 30 giorni con batterie nuove dello stesso tipo.

Per ulteriori informazioni si vedano le sezioni Inserimento delle batterie a pagina 76 e Dati tecnici a pagina 88.

Test funzionale del rilevatore di CO

Verifi care regolarmente il funzionamento del rilevatore di CO - minimo una volta al mese.

1 Premere il tasto Test/Silenziatore. Il LED Allarme lampeggia rapidamente e si avverte un segnale acustico lungo.

Se dal test dovesse risultare che il rilevatore di CO non funziona correttamente, la sorveglianza della concentrazione di CO non funzionerà in maniera affi dabile. Sostituire in tal caso immediatamente il rilevatore di CO.

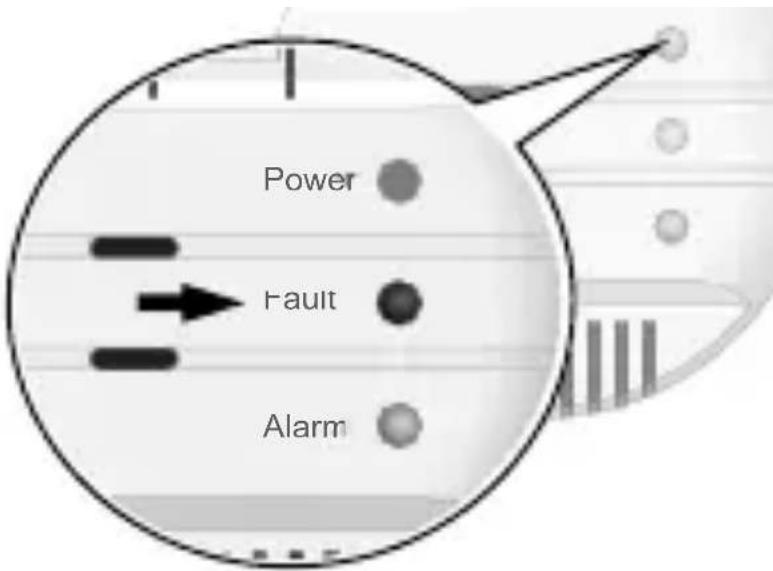

Autotest

Il rilevatore di CO esegue ogni 10 secondi un autotest. Nel caso in cui il rilevatore di CO rilevasse un errore, il LED Errore lampeggia ogni 15 secondi e in più si avverte un breve segnale acustico.

Se dall'autotest dovesse risultare che il rilevatore di CO non funziona correttamente, la sorveglianza della concentrazione di CO non funzionerà in maniera affi dabile. Sostituire in tal caso immediatamente il rilevatore di CO.

Fine della durata utile

Il rilevatore di CO rileva e segnala automaticamente il raggiungimento o superamento della durata utile prevista. Il LED Errore lampeggia in tal caso ogni 60 secondi e in più si avvertono tre brevi segnali acustici.

Se il rilevatore di CO segnala il raggiungimento della fi ne della durata utile, sostituire immediatamente il rilevatore di CO.

Attivazione della modalità silenziosa

Attivare la modalità silenziosa volendo disattivare temporaneamente il segnale di allarme del rilevatore di CO.

1 Premere due volte il tasto Test/Silenziatore. Il LED Power e il LED Allarme lampeggiano contemporaneamente ogni 10 secondi.
2 Volendo concludere la modalità silenziosa, premere il tasto Test/Silenzioso. Si avverte un breve segnale acustico e il LED Power lampeggia ogni 50 secondi. La modalità silenziosa è disattivata.

La modalità silenziosa è inoltre disattiva quando

• il rilevatore di CO individua, mentre si trova in modalità silenziosa, una concentrazione critica di monossido di carbonio oppure
• dopo 2 minuti senza particolari condizioni.

Informazioni utili

Osservare la presente sezione per informarsi sui pericoli derivanti da un'intossicazione da monossido di carbonio o sui tempi di reazione del rilevatore di CO.

Sintomi di un'intossicazione da monossi- do di carbonio

La seguente tabella illustra i sintomi più frequenti che possono presentarsi in caso di una determinata esposizione a monossido di carbonio.

In bambini non ancora nati, bambini piccoli, donne incinta, anziani e soggetti con problemi cardio-respiratori i sintomi descritti possono presentarsi prima.

Concentrazione\* Esposizione e sintomi

30 ppm massima concentrazione consentita, cui è consentito esporsi per una durata di 8 ore ininterrottamente ("limite di esposizione professionale")

150 ppm lieve mal di testa dopo circa 1,5 ore

200 ppm lieve mal di testa, sonnolenza, vertigini, nausea dopo circa 2-3 ore

Concentrazione* Esposizione e sintomi

400 ppm mal di testa localizzate sulla fronte dopo 1-2 ore, pericoloso per la vita in caso di esposizione superiore a 3 ore

800 ppm vertigini, nausea e crampi dopo circa 45 minuti, perdita della conoscenza entro 2 ore, letale dopo 2-3 ore

1600 ppm forte mal di testa, vertigini e nausea entro 20 minuti, letale dopo 1 ora

3200 ppm forte mal di testa, vertigini e nausea entro 5-10 minuti, letale dopo 25-30 minuti

6400 ppm forte mal di testa, vertigini e nausea entro 1-2 minuti, letale dopo 10-15 minuti

12800 ppm letale dopo 1-3 minuti

* La concentrazione indica il carico di monossido di carbonio nell'aria ambiente espresso in ppm (parts per million, parti per milione).

Tempo di reazione del rilevatore di CO

La seguente tabella illustra i tempi di reazione del rilevatore di CO rispetto ad una determinata esposizione a monossido di carbonio.

Ogni allarme va considerato seriamente seguendo le istruzioni riportate nella sezione Comportamento in caso di allarme a pagina 70.

Concentrazione\*

Durata fino all'attivazione del rilevatore di CO

fino a 50 ppm circa 2 ore

fino a 100 ppm circa 1-1,5 ore

fino a 300 ppm circa 10-40 minuti

oltre 300 ppm max. 3 minuti

* La concentrazione indica il carico di monossido di carbonio nell'aria ambiente espresso in ppm (parts per million, parti per milione).

Smaltimento

Per smaltire l'apparecchio, consegnarlo in un punto di raccolta istituito dalla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici a un centro di rilievo rifiuti in raccolta differenziata. Il simbolo indica che non è assolutamente consentito smaltire l'apparecchio assieme ai normali rifiuti domestici! Batterie e pile possono provocare danni alla salute e all'ambiente! Non aprire, danneggiare, ingerire o disperdere mai nell'ambiente le batterie. Le batterie possono contenere metalli pesanti nocivi e dannosi per l'ambiente.

Eliminare le batterie dall'apparecchio prima di procedere allo smaltimento dello stesso apparecchio. Per legge sussiste l'obbligo di consegnare batterie presso rivenditori di batterie o centri di riciclo utilizzando gli appositi con- tenitori di raccolta e provvedendo in tal modo al corretto smaltimento. Lo smaltimento è gratuito. Il simbolo indica che non è assolutamente consentito gettare batterie nei rifiuti domestici, consegnandole ai fini dello smaltimento nei rispettivi punti di raccolta.

Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

Dati tecnici

Caratteristica

Batterie 2 microcelle (tipo AAA, 1,5 V)

Tipo di sensore Sensore FIGARO (elettrochimico)

Segnalazione 3 LED (verde: Power, giallo: ottica Errore, rosso: Allarme)

Norme applicate EN 50291-1:2010+A1:2012

Volume (allarme) 85 dB (ad 1 m di distanza)

Durata utile 10 anni

Particolarità	regolare autotest, segnale acustico e ottico con batterie quasi scariche
Condizioni am-biente consentite	da -10 °C a +40 °C con 15%-90% umidità dell'aria relativa

Dimensioni 68 x 35 mm

Peso 140 g

Manutenzione e cura

La presenza di polvere e sporco può influire sul corretto fun- zionamento del rilevatore di CO e causare malfunzionamenti.

1 Pulire la superficie dell'involucro esterno regolarmente con un panno umido, morbido e antipilling.
2 Pulire le fessure di penetrazione gas con un pennello.
3 Prevedere regolarmente, minimo una volta al mese, un test funzionale.
4 È importante non verniciare e non ostruire le fessure di penetrazione gas con adesivi.

Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti la preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Dichiarazione di conformità

Il marchio CE sull'apparecchio attesta la conformità del prodotto. La dichiarazione di conformità come anche ulteriori informazioni integrative sul presente prodotto sono disponibili su

http://productip.com/?f=57d21

Istruzioni d'uso per

Rilevatore di monossido di carbonio KM 200

5997 // 03.2017

CE
