| Type de produit | Détecteur avertisseur de monoxyde de carbone (CO) |
| Marque | Olympia |
| Modèle | KM 200 |
| Dimensions | 68 x 35 mm |
| Poids | 140 g |
| Alimentation | 2 piles microcellule AAA 1,5 V |
| Type de capteur | Capteur électrochimique FIGARO |
| Signal visuel | 3 LED (verte : Power, jaune : Erreur, rouge : Alarme) |
| Signal sonore | 85 dB à 1 mètre |
| Normes appliquées | EN 50291-1:2010+A1:2012 |
| Durée de vie | 10 ans |
| Fonctions principales | Détection de CO, alarme sonore et visuelle, autotest toutes les 10 secondes, fonction mémoire, mode silencieux, témoin de charge des piles |
| Autotest | Toutes les 10 secondes ; signal d'erreur si dysfonctionnement |
| Témoin de charge des piles | LED Alarme clignote toutes les 40 secondes + bip ; remplacer dans les 30 jours |
| Mode silencieux | Active en appuyant deux fois sur Test/Hush ; dure 2 minutes ou jusqu'à nouvelle alarme |
| Entretien et nettoyage | Nettoyer la surface avec un chiffon humide doux ; nettoyer les orifices d'entrée de gaz avec un pinceau ; tester le fonctionnement au moins une fois par mois ; ne pas peindre ou coller les orifices |
| Sécurité | En cas d'alarme : aérer, évacuer, appeler les pompiers ; ne pas provoquer d'étincelles ; tenir hors de portée des enfants ; ne pas utiliser dans des caravanes ou bateaux ; respecter les consignes d'installation |
| Pièces détachées et réparabilité | Aucune pièce détachable ; remplacer l'appareil après 10 ans ou en cas de dysfonctionnement |
| Conditions ambiantes | -10 °C à +40 °C, 15 % à 90 % d'humidité relative |
| Contenu du coffret | Détecteur de CO KM 200, socle avec 2 vis et 2 chevilles, 2 piles AAA, mode d'emploi |
FOIRE AUX QUESTIONS - KM 200 OLYMPIA
Questions des utilisateurs sur KM 200 OLYMPIA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice KM 200 - OLYMPIA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KM 200 de la marque OLYMPIA.
MODE D'EMPLOI KM 200 OLYMPIA
Comment se comporter en cas d'alarme .....48
Consignes de sécurité .....49
Informations importantes et prévention .....51
Utilisation conforme à l'usage prévu .....52
Contenu du coffret .....52
Vue d'ensemble ....53
Pose des piles ....54
Où fixer votre détecteur de CO .....55
Installer le détecteur de CO ....56
En cas d'alarme ....57
Débrancher l'alarme .....57
Fonction mémoire ....58
Témoin du niveau de charge des piles .....59
Contrôler le bon fonctionnement .....59
Autotest....60
Expiration de son usage ....60
Activer le mode silencieux ....61
Informations complémentaires importantes .....62
Symptômes d'une intoxication par CO .....62
Temps de réaction du détecteur de CO .....64
Recyclage 65
Caractéristiques techniques .....66
Entretien et maintenance .....67
Garantie....67
Déclaration de conformité .....67

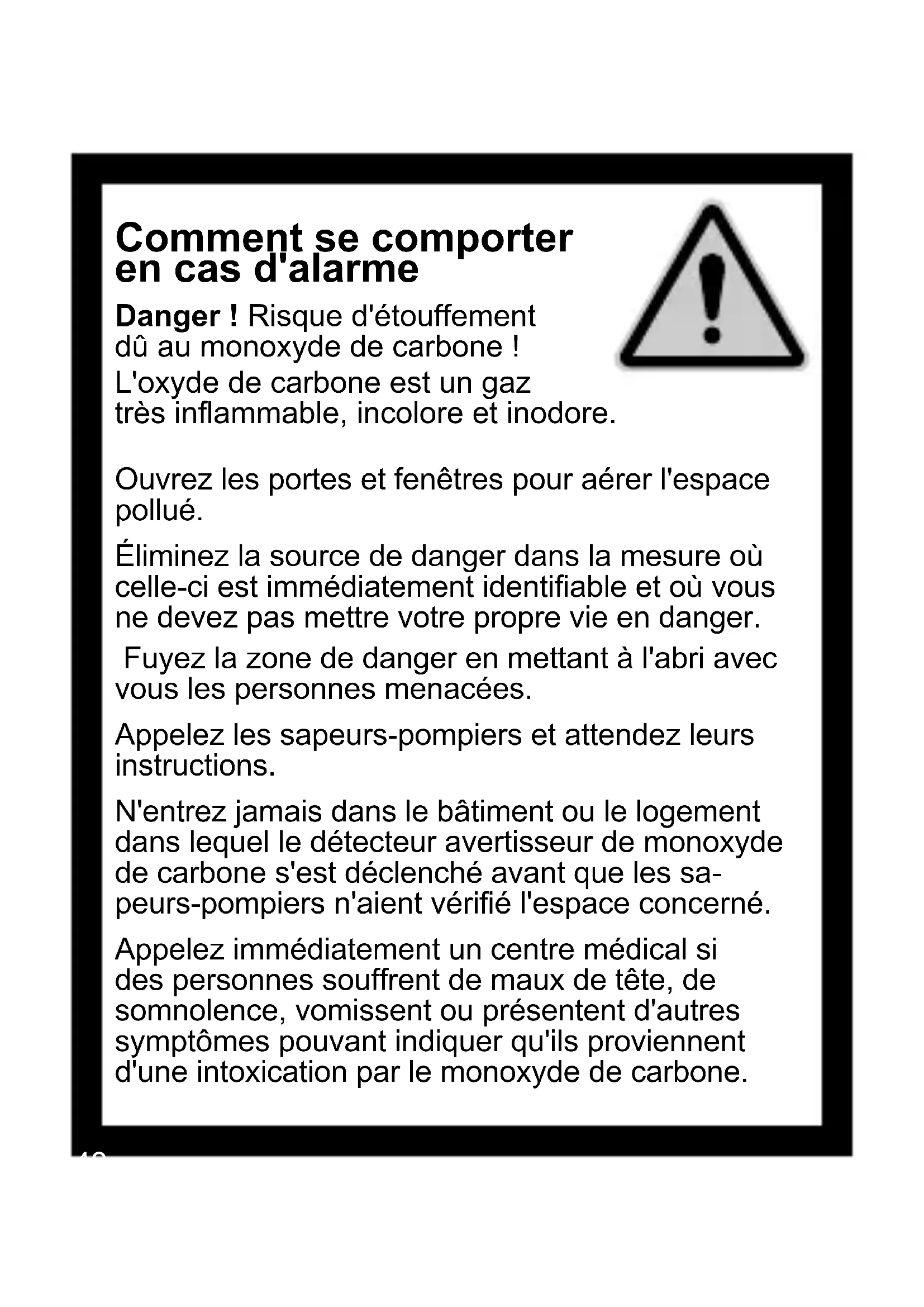

Comment se comporter en cas d'alarme
Danger ! Risque d'étouffement dû au monoxyde de carbone ! L'oxyde de carbone est un gaz très inflammable, incolore et inodore.
Ouvrez les portes et fenêtres pour aérer l'espace pollué.
Éliminez la source de danger dans la mesure où celle-ci est immédiatement identifiable et où vous ne devez pas mettre votre propre vie en danger.
Fuyez la zone de danger en mettant à l'abri avec vous les personnes menacées.
Appelez les sapeurs-pompiers et attendez leurs instructions.
N'entrez jamais dans le bâtiment ou le logement dans lequel le détecteur avertisseur de monoxyde de carbone s'est déclenché avant que les sa-peurs-pompiers n'aient vérifié l'espace concerné.
Appelez immédiatement un centre médical si des personnes souffrent de maux de tête, de somnolence, vomissent ou présentent d'autres symptômes pouvant indiquer qu'ils proviennent d'une intoxication par le monoxyde de carbone.
Consignes de sécurité
Veuillez lire attentivement ce mode d'emploi et respecter les consignes lorsque vous manipulez le détecteur avertisseur de monoxyde de carbone. Conservez le mode d'emploi pour une utilisation future.
Soyez attentif à cette icône. Les textes caractérisés par ce symbole vous donnent des informations utiles concernant le détecteur.
Avertissement ! Le monoxyde de carbone peut avoir des conséquences mortelles. Sa
concentration dans le sang perturbe l'aptitude du corps à s'alimenter en oxygène. Selon la concentration, le monoxyde de carbone peut être mortel en quelques minutes. Tenez compte des passages Comment se comporter en cas d'alarme Page 48, Informations importantes et prévention Page 51, ainsi que Informations complémentaires importantes Page 62.
Avertissement ! Le monoxyde de carbone est un gaz très inflammable, incolore et inodore.
Prenez toute alarme au sérieux. En cas
d'alarme, évitez toute formation d'étincelles ou de flammes ! En cas d'alarme, ne pas fumer ni allumer de bougie. Ne branchez pas la lumière ni ne retirez une fiche électrique. Veuillez suivre les instructions au passage Comment se comporter en cas d'alarme Page 48.
Avertissement ! Risque d'étouffement ! Les enfants peuvent avaler des petites pièces, des films d'emballage ou de protection. Tenez les enfants à l'écart du produit et de son emballage !
Avertissement ! Mise en danger de l'homme et l'environnement causée par les piles et les piles rechargeables ! Une manipulation des piles incorrecte peut nuire à votre santé et à l'environnement. Ne jamais ouvrir, endommager, avaler les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques et nuisibles pour celui-ci.
Prudence ! Lésions du système auditif dues au signal sonore bruyant ! Celui-ci peut entraîner des pertes d'acuité auditive. Utilisez cet appareil uniquement sur les emplacements de montage recommandés. En cas d'alarme, ne séjournez pas longtemps à proximité du signal sonore.
Important ! Dommage matériel causé par les impacts environnementaux ! Des impacts environnementaux défavorables tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct peuvent endommager l'appareil ou affecter sa fonction. Éviter les impacts environnementaux tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct.
Important ! Pour des raisons techniques, le capteur ne doit pas fonctionner plus de 10 ans.
Un processus chimique d'usure du capteur entraîne que le détecteur avertisseur de monoxyde de carbone ne fonctionne plus correctement à expiration de sa durée de vie mentionnée de 10 ans. Remplacez l'appareil au plus tard au bout de 10 ans, même si son aspect extérieur ne présente pas de traces d'usure.
Évitez le contact direct avec les vapeurs émanant de colles, laques et produits d'entretien afin d'éviter un vieillissement ou une usure plus rapide du capteur.
Informations importantes et prévention
Dans ce mode d'emploi, monoxyde de carbone sera abrégé par CO.
- Le détecteur de CO ne détecte pas de fumée, de feu ou d'autres gaz autres que le CO. Pour une protection contre le développement de fumée ou de chaleur, installez d'autres détecteurs adéquats.
- Les sources les plus fréquentes d'émanation de CO sont des appareils à gaz, des moteurs d'automobile, des génératrices de courant, des foyers tels que les fours ou les cheminées ne fonctionnant pas de manière réglementaire et l'utilisation d'un barbecue dans un espace fermé.
- Faites entretenir régulièrement par un expert les chaudières à gaz, les chauffe-eau rapides et autres
appareils ou autres installations de chauffage fonctionnant au gaz, ainsi que les conduits d'air frais et d'évacuation.
Utilisation conforme à l'usage prévu
Le détecteur avertisseur de monoxyde de carbone KM 200 - appelé par la suite détecteur de CO - sert à détecter différentes concentrations de monoxyde de carbone dans l'air ambiant. L'utilisation conforme à l'usage prévu requiert une installation appropriée, ainsi que l'observation et le respect des remarques mentionnées dans le présent mode d'emploi. Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifications ou changements effectués d'un propre gré sont interdits.
Utilisez le détecteur de CO uniquement dans des espaces clos. Le détecteur de CO ne convient pas pour une utilisation dans des bâtiments industriels, des espaces commerciaux, des bateaux, des caravanes et des camping-cars.
Contenu du coffret
Veuillez vérifier minutieusement le contenu du coffret.
Si un élément manque ou a été endommagé pendant le transport, NE PAS mettre en marche le détecteur de CO !
• Détecteur de CO KM 200
- Matériel prévu pour son installation (2 vis et 2 chevilles)
• 2 piles (microcellule de type AAA, 1,5 V)
- Mode d'emploi

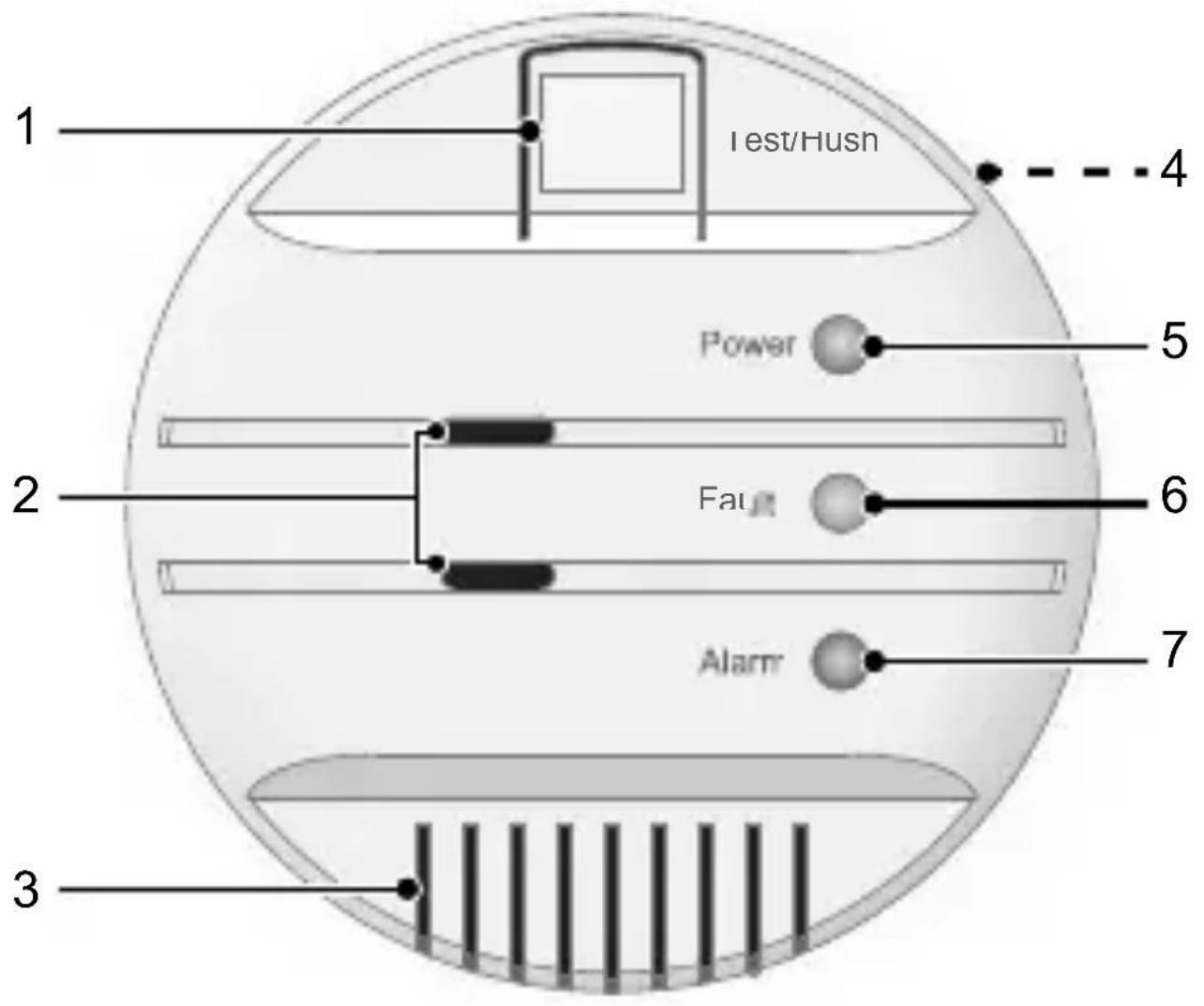

Vue d'ensemble
1 Touche Test/Muet (Test/Hush)
2 Orifi ces d'entrée de gaz
3 Haut-parleur
4 Socle
5 LED Power
6 LED Erreur (Fault)
7 LED Alarme (Alarm)

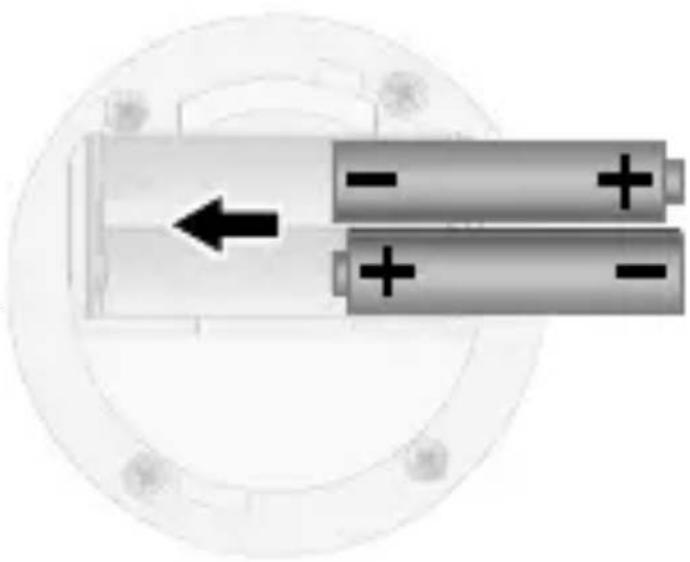

Pose des piles
Vous ne pouvez ouvrir le compartiment à piles du détecteur de CO que si vous retirez son socle.
1 Tournez le socle du détecteur de CO dans le sens antihoraire.
2 Ouvrez le compartiment à piles.
3 Insérez deux piles appropriées dans leur compartiment en faisant attention à la polarité exacte.
Après leur insertion, le détecteur de CO est automatiquement branché et fonctionnel. La LED Power clignote toutes les 50 secondes.
4 Refermez le compartiment à piles.
5 Installez le détecteur de CO.
Tenez compte des observations mentionnées aux passages Informations importantes et prévention Page 51 et Où fi xer votre détecteur de CO Page 55.
Où fixer votre détecteur de CO
Installez le détecteur de CO
- au minimum dans chaque chambre
- dans tout espace possédant un foyer (tenez compte des observations particulières mentionnées plus bas)
- à la hauteur à laquelle les personnes respirent généralement dans cet espace (ceci est valable pour les espaces sans foyer, dans le cas contraire, voir plus bas) ;
- les LED doivent être visibles et vous devez pouvoir actionner la touche Test/Muet
Bien que le monoxyde de carbone possède une densité semblable à celle de l'air ambiant, il est évacué normalement comme partie d'un mélange de gaz chaud et aura tendance à monter jusqu'à ce qu'il refroidisse.
Installez le détecteur de CO dans des espaces dotés d'un foyer
- à une hauteur située au-dessus de celle de fenêtres et portes
- à 300 mm minimum des murs et à 150 mm du plafond
- à une distance de 1 à 3 m par rapport à la source de monoxyde de carbone éventuelle
N'installez pas le détecteur de CO
- à proximité d'une porte ou d'une fenêtre, l'air frais entrant pouvant retarder le déclenchement de l'alarme
- tout près d'une zone de cuisson
- dans des récipients fermés ou des zones masquées
- à proximité de hottes d'aspiration
• dans des espaces humides ou mouillés - directement au-dessus d'une source de chaleur
- hors des conditions ambiantes tolérées (cf. données techniques)

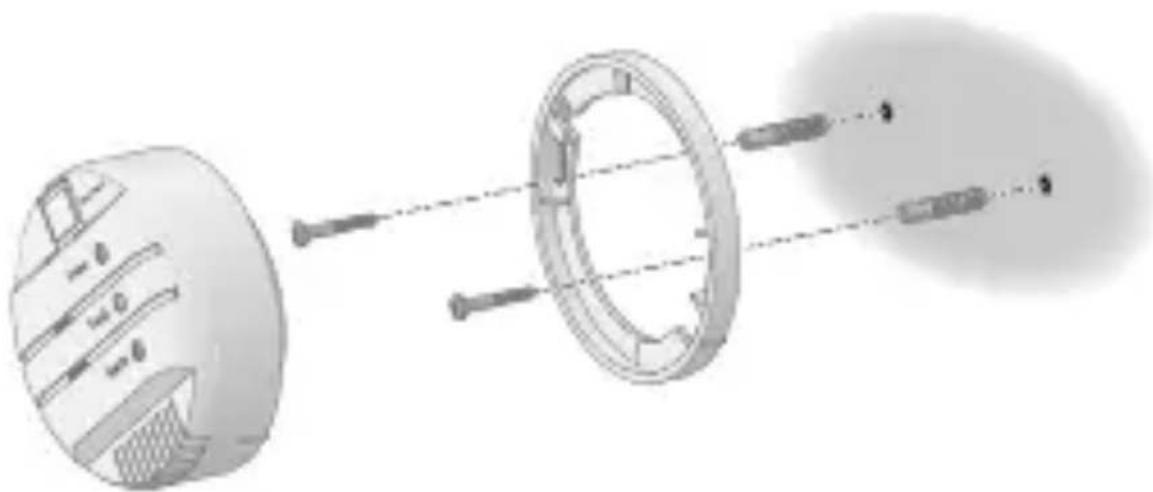

Installer le détecteur de CO
Lors de l'installation du détecteur, veillez à respecter au moins une distance de 100 cm par rapport à des portes, des fenêtres ou des conduits d'aération.
1 Tournez le socle avec précaution dans le sens antihoraire et retirez-le du détecteur.
Installez le socle de sorte que l'ouverture du capteur soit tournée vers le bas une fois le socle mis en place. Vous éviterez ainsi que de la poussière ou d'autres salissures affectent la fonction de votre détecteur de CO.
2 Vissez le socle à l'emplacement prévu à l'aide de deux vis.
3 Placez le détecteur sur le socle et tournez-le dans le sens horaire.
En cas d'alarme
Si le détecteur de CO détecte une concentration critique de monoxyde de carbone, une alarme se déclenche et la LED Alarme clignote.

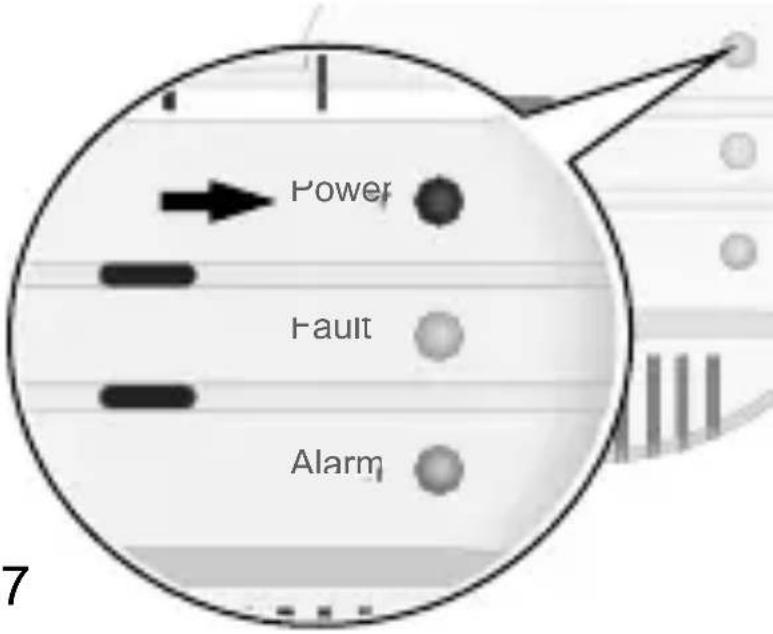

Débrancher l'alarme
1 Appuyez sur la touche Test/Hush pour débrancher l'alarme. Le détecteur de CO fonctionne maintenant de nouveau normalement, la LED Power clignote toutes les 50 secondes et la LED Alarme est débranchée.
Le monoxyde de carbone est un gaz très infl ammable, incolore et inodore.
Prenez toute alarme au sérieux. Veuillez suivre les instructions au passage Comment se comporter en cas d'alarme Page 48.
L'alarme s'arrête quand la concentration de monoxyde de carbone est passée en dessous d'un seuil ne présentant pas de danger.
Fonction mémoire
Si le détecteur de CO a détecté la présence de monoxyde de carbone en votre absence et a déclenché une alarme, la LED Alarme clignote toutes les 15 secondes, puis vous entendez deux bips de signalisation.

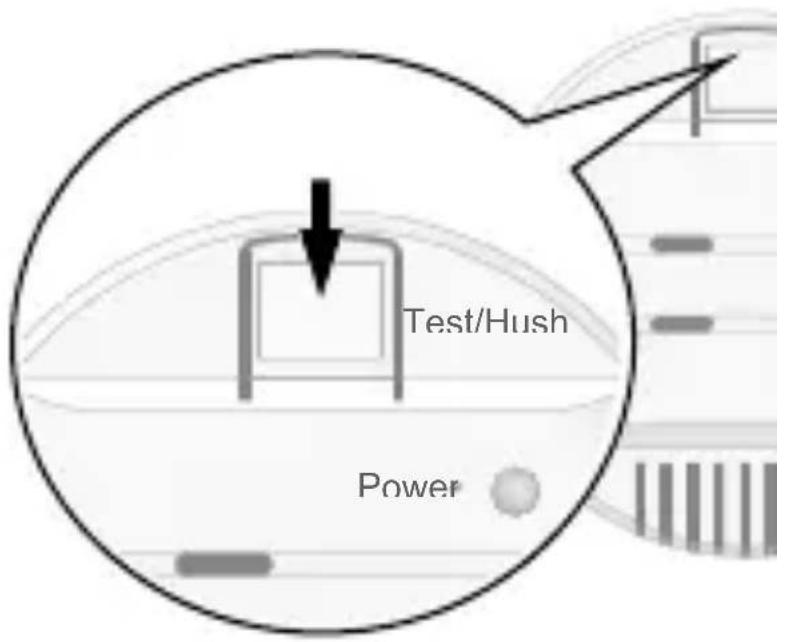

1 Appuyez sur la touche Test/Hush. Le détecteur de CO est prêt à fonctionner, la LED Power clignote toutes les 50 secondes et la LED Alarme est débranchée.
2 Prenez les mesures adéquates pour identifi er la source de danger qui a provoqué le déclen- chement de l'alarme pendant votre absence et l'éliminer.
Témoin du niveau de charge des piles
Si les piles du détecteur de CO sont presque épuisées, la LED Alarme clignote toutes les 40 secondes, puis vous entendez un bip de signalisation. Le détecteur de CO continue de fonctionner sans restriction.
1 Remplacez les piles du détecteur par de nouvelles piles du même type dans les 30 jours.
Vous trouverez d'autres observations aux passages Pose des piles Page 54 et Caractéristiques techniques Page 66.
Contrôler le bon fonctionnement
Contrôlez régulièrement le bon fonctionnement du détecteur - au moins une fois par mois.
1 Appuyez sur la touche Test/Hush. La LED Alarme clignote rapidement et vous entendez un bip de signalisation prolongé.
Si le contrôle indique que le détecteur de CO ne fonctionne pas correctement, une surveillance de la concentration de CO n'est pas garantie. Dans ce cas, remplacez sans délai le détecteur de CO.
Autotest
Le détecteur de CO effectue un autotest toutes les 10 secondes. Si le détecteur de CO reconnaît une erreur, la LED Alarme clignote toutes les 15 secondes, puis vous entendez un bip de signalisation.
Si l'autotest indique que le détecteur de CO ne fonctionne pas correctement, une surveillance de la concentration de CO n'est pas garantie.
Dans ce cas, remplacez sans délai le détecteur de CO.
Expiration de son usage
Le détecteur de CO détecte et signale automatiquement le dépassement de sa durée de vie utile.

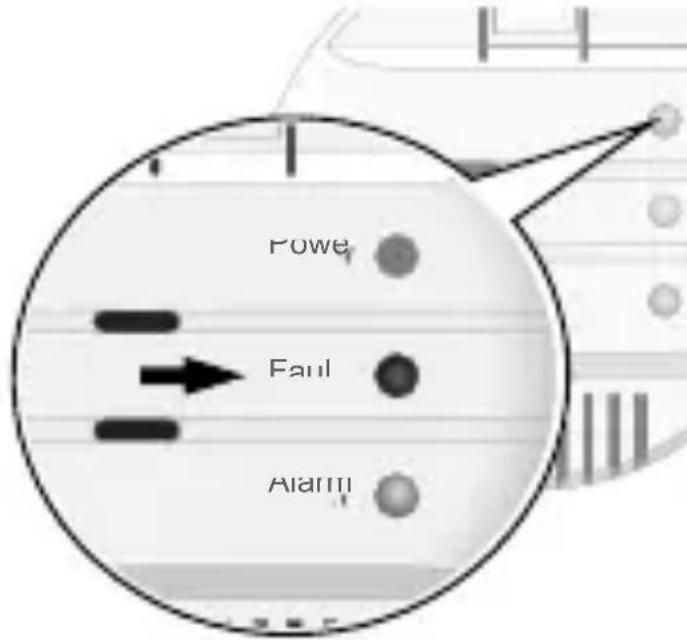

La LED Erreur clignote alors toutes les 60 secondes, puis vous entendez trois bips de signalisation.
Lorsque le détecteur de CO signale l'expiration de sa
durée de vie utile, remplacez-le sans délai.
Activer le mode silencieux
Activez le mode silencieux si vous désirez débrancher provisoirement le signal d'alarme de votre détecteur de CO.
1 Appuyez deux fois sur la touche Test/Hush. La LED Power et la LED Alarme clignotent simultanément toutes les 10 secondes.
2 Si vous voulez terminer le mode silencieux à la main, appuyez sur la touche Test/Hush. Vous entendez un bip de signalisation et la LED Power clignote toutes les 50 secondes. Le mode silencieux est désactivé.
Le mode silencieux est par ailleurs désactivé quand
- le détecteur de CO détecte une concentration critique de monoxyde de carbone pendant le mode silencieux ou
- au bout de 2 minutes sans incidents particuliers.
Informations complémentaires importantes
Tenez compte de ce passage pour en apprendre plus sur les dangers d'une intoxication par le monoxyde de carbone ou sur les temps de réaction du détecteur de CO.
Symptômes d'une intoxication par CO
Le tableau suivant vous montre les symptômes qui se présentent souvent en fonction d'une pollution définie en monoxyde de carbone.
Ces symptômes peuvent apparaître plus tôt chez les enfants à naître, les femmes enceintes, les personnes âgées, les personnes présentant des problèmes cardiaques ou respiratoires.
Concentration\* Pollution et symptômes
30 ppm concentration maximale admissible à laquelle une personne peut être exposée en permanence pendant 8 heures („valeur limite d'exposition professionnelle“)
150 ppm léger mal de tête au bout de 1 heure et demie
200 ppm léger mal de tête, fatigue, sensation de vertige, vomissements au bout de 2 à 3 heures
| Concentration* Pollution et symptômes |
| 400 ppm mal de tête dans la zone du front au bout de 1 à 2 heures, mortel à partir de 3 heures |
| 800 ppm sensation de vertige, vomissements et crampes au bout de 45 minutes, perte de conscience en l'espace de 2 heures, mortel en l'espace de 2 à 3 heures |
| 1600 ppm fort mal de tête, vertige et vomissements en l'espace de 20 minutes, mortel en l'espace d'1 heure |
| 3200 ppm fort mal de tête, vertige et vomissements en l'espace de 5 à 10 minutes, mortel en l'espace de 25 à 30 minutes |
| 6400 ppm fort mal de tête, vertige et vomissements en l'espace de 1 à 2 minutes, mortel en l'espace de 10 à 15 minutes |
| 12800 ppm mortel en l'espace de 1 à 3 minutes |
* La concentration chiffre la pollution de l'air ambiant en monoxyde de carbone suivant l'unité ppm (parties par million).
Temps de réaction du détecteur de CO
Le tableau suivant vous montre le temps de réaction du détecteur de CO en fonction d'une pollution définie en monoxyde de carbone.
Prenez toute alarme au sérieux et suivez les instructions au passage Comment se comporter en cas d'alarme Page 48.
| Concentration* | Durée jusqu'à ce que le détecteur de CO se déclenche |
| jusqu'à 50 ppm 2 heures environ | |
| jusqu'à 100 ppm | de 1 heure à 1 heure et demie environ |
| jusqu'à 300 ppm 10 à 40 minutes environ | |
à partir de 300 ppm 3 minutes maximum
* La concentration chiffre la pollution de l'air ambiant en monoxyde de carbone suivant l'unité ppm (parties par million).
Recyclage
Si vous ne voulez plus vous servir de votre appareil, veuillez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les propriétaires d'appareils usagés sont tenus d'apporter tous les anciens appareils électriques et électroniques dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter votre appareil dans les ordures ménagères ! Mise en danger de l'homme et pollution de l'environnement causées par les piles ! Ne jamais ouvrir, endommager, avaler les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques et nuisibles pour celui-ci.
Retirez les piles de l'appareil avant de l'éliminer. Vous êtes tenu par la loi d'éliminer les piles en les déposant chez un revendeur ou en les déposant dans les collecteurs correspondants de l'organisme d'élimination des déchets local. L'élimination des piles est gratuite. Le symbole signifie que vous ne devez en aucun cas jeter les piles dans les ordures ménagères, mais que vous devez les apporter à un centre de collecte.
Éliminez les matériaux d'emballage conformément aux réglementations locales.
Caractéristiques techniques
| Caractéristique | |
| Piles | 2 microcellules (type AAA, 1,5 V) |
| Type de capteur | Capteur FIGARO électro-chimique |
| Signal visuel | 3 LED (verte : Power, jaune : Erreur, rouge : Alarme) |
| Normes appliquées EN 50291-1:2010+A1:2012 | |
| Volume sonore de l'alarme | 85 dB (mesuré a 1 m de distance) |
| Durée de vie 10 ans | |
| Particularités | autotest régulier, signal acous-tique et optique quand le niveau de charge des piles est faible |
| Conditions ambiantes tolérées | -10 °C à +40 °C pour 15 % à 90 % d'humidité relative de l'air |
| Dimensions 68 x 35 mm | |
| Poids 140 g | |
Entretien et maintenance
Des dépôts de poussière et dépôts semblables peuvent influer sur le bon fonctionnement du détecteur et provoquer des dysfonctionnements.
1 Nettoyez régulièrement la surface du boîtier avec un chiffon légèrement humide, doux et non pelucheux.
2 Nettoyez les orifices d'entrée de fumée avec un pinceau.
3 Effectuez un test de bon fonctionnement régulièrement au moins une fois par mois.
4 Veillez à ce que les orifices d'entrée du gaz ne soient pas recouverts de peinture ni de colle.
Garantie
Cher client,
nous sommes très heureux que vous ayez choisi cet appareil. En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.
Déclaration de conformité
La conformité est attestée sur l'appareil par la marque CE. Vous trouverez la déclaration de conformité de ce produit, ainsi que des informations complémentaires sur le site
http://productip.com/?f=57d21
Mode d'emploi pour le
détecteur avertisseur de monoxyde de carbone KM 200
- Comment se comporter en cas d'alarme
- Consignes de sécurité
- Informations importantes et prévention
- Utilisation conforme à l'usage prévu
- Contenu du coffret
- Pose des piles
- Où fixer votre détecteur de CO
- Installez le détecteur de CO
- N'installez pas le détecteur de CO
- Installer le détecteur de CO
- En cas d'alarme
- Débrancher l'alarme
- Fonction mémoire
- Témoin du niveau de charge des piles
- Contrôler le bon fonctionnement
- Autotest
- Expiration de son usage
- Activer le mode silencieux
- Informations complémentaires importantes
- Symptômes d'une intoxication par CO
- Concentration\* Pollution et symptômes
- Temps de réaction du détecteur de CO
- Recyclage
- Caractéristiques techniques
- Entretien et maintenance
- Garantie
- Déclaration de conformité
Marque : OLYMPIA
Modèle : KM 200
Catégorie : Système d'alarme
