| Tipo di prodotto | Sfigmomanometro elettronico da polso |
| Modello | BPW 4500 (iCheck 7) |
| Marca | Braun |
| Metodo di misurazione | Oscillometrico |
| Display | Schermo OLED |
| Campo di misurazione della pressione arteriosa | 40 a 255 mmHg |
| Campo di misurazione del polso | 40 a 199 battiti/minuto |
| Precisione della pressione arteriosa | ± 3 mmHg |
| Precisione della frequenza cardiaca | ± 4 % del valore |
| Gonfiaggio/Sgonfiaggio | Automatico |
| Capacità di memoria | Fino a 100 risultati |
| Connessione wireless | Bluetooth Smart |
| Alimentazione | 2 batterie alcaline AAA (LR03) 1,5 V |
| Peso (senza batterie) | Circa 125 g |
| Circonferenza del polso | 12,5 a 21 cm |
| Temperatura di funzionamento | +10 °C a +40 °C, <85 % UR |
| Temperatura di conservazione | -20 °C a +55 °C, <85 % UR |
| Spegnimento automatico | Circa 60 secondi |
| Classificazione | Alimentazione interna, tipo BF, IP22 |
| Garanzia | 2 anni |
| Manutenzione e pulizia | Panno umido con detergente delicato |
| Sicurezza | Consultare un medico in caso di aritmia; non aprire l'apparecchio |
| Ricambi e riparabilità | Non riparabile dall'utente; contattare il servizio di assistenza autorizzato |
| Informazioni generali | Conforme EN 60601-1, EN 1060-3; direttiva CE 93/42 |
Domande frequenti - iCheck 7 BPW 4500 BRAUN
Domande degli utenti su iCheck 7 BPW 4500 BRAUN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor della Frequenza Cardiaca in formato PDF gratuitamente! Trova il tuo manuale iCheck 7 BPW 4500 - BRAUN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. iCheck 7 BPW 4500 del marchio BRAUN.
MANUALE UTENTE iCheck 7 BPW 4500 BRAUN
Destinazione d'uso di Braun iCheck® 7
Braun iCheck® 7 è un monitor della pressione sanguigna sviluppato per prendere misurazioni rapide e precise della pressione sanguigna dal polso. Questo monitor della pressione sanguigna funziona come dispositivo autonomo e registra automaticamente le letture più recenti. Le letture registrate possono essere successivamente scaricate sullo smartphone per un'interpretazione avanzata dell'evoluzione.
Cosa bisogna sapere sulla pressione del sangue
La pressione del sangue cambia costantemente durante la giornata. Aumenta drasticamente nel primo mattino e scende in tarda mattinata. La pressione del sangue aumenta di nuovo nel pomeriggio per poi scendere ad un basso livello durante la notte. Può anche variare entro brevi intervalli di tempo. Per questo le letture di misurazioni consecutive possono variare.
Il dispositivo visualizza le letture della pressione sanguigna con riferimento a due valori: la pressione sistolica e diastolica. La pressione sistolica (il valore più alto) indica quanta pressione sta esercitando il sangue contro le pareti delle arterie quando batte il cuore. La pressione diastolica (il valore più basso) indica quanta pressione sta esercitando il sangue contro le pareti delle arterie nelle pause tra un battito e l'altro. Dopo ogni misurazione è anche visualizzato il valore del polso.
La Società Europea dell'Ipertensione (European Society of Hypertension - ESH) e l'OMS (Organizzazione Mondiale della Sanità) hanno stabilito i seguenti valori della pressione del sangue misurata a casa a riposo:
| Pressione del sangue (mmHg) | Troppo bassa | Valori normali | Grado 1 lieve ipertensione | Grado 2 moderata ipertensione | Grado 3 grave ipertensione |
| SYS = sistolica (valore superiore) | sotto | fino | 135-159 | 160-179 ≥180 | |
| 100 | a 134 | ||||
| DIA = diastolica (valore inferiore) | sotto | fino | 85-99 | 100-109 ≥110 | |
| 60 | a 84 |
Per ogni misurazione visualizzata sullo schermo, il colore corrispondente (da verde a rosso) indicherà il livello di pressione sanguigna corrispondente. Potete fare riferimento alla classificazione qui sopra per interpretare i valori della pressione sanguigna. Per qualsiasi dubbio relativo alla classificazione, consultate il vostro medico.
Per garantire misurazioni accurate, leggere con attenzione tutte le istruzioni per l'uso.
| SYS (mmHg) DIA (mmHg) | ||
| Verde > | < 135 e | < 85 |
| Giallo > | 135-159 o | 85-99 |
| Arancione > | 160-179 100-909 | |
| Rosso > | 180+ 110+ o | |
! Informazioni di sicurezza e precauzioni importanti
Le persone che soffrono di aritmia cardiaca, vasocostrizione, arteriosclerosi nelle estremità, diabete o i portatori di pacemaker cardiaci devono rivolgersi al proprio medico prima di misurarsi la pressione da soli, perché in questi casi possono verificarsi deviazioni nei valori di pressione.
Chi sta seguendo un trattamento medico o sta assumendo un qualsiasi medicinale deve consultare prima il medico.
L'uso di questo misuratore di pressione non intende sostituire il consulto con il medico.
Regole principali per un'accurata misurazione della pressione del sangue
Effettuare le misurazioni sempre alla stessa ora, nelle stesse condizioni.
Non effettuare misurazioni nei 30 minuti dopo aver fumato, bevuto caffè o tè o dopo qualsiasi forma di sforzo. Questi fattori incideranno sulla misurazione.
Effettuare la misurazione sempre sullo stesso polso (raccomandiamo quello sinistro).
Togliere l'orologio da polso ed eventuali gioielli prima di applicare il misuratore al braccio su cui viene effettuata la misurazione.
Togliere dal braccio eventuali indumenti aderenti.
Per prendere più misurazioni, attendere circa 3 minuti prima di ripeterla.
Descrizione del prodotto (v. pagina 1)
A Pulsante On/Off (usato anche per l'abbinamento Bluetooth, v. pag. 47) Display grafico per misurazioni e indicazioni C Indicatore a colori per lettura istantanea Coperchio del comparto batterie E Bracciale

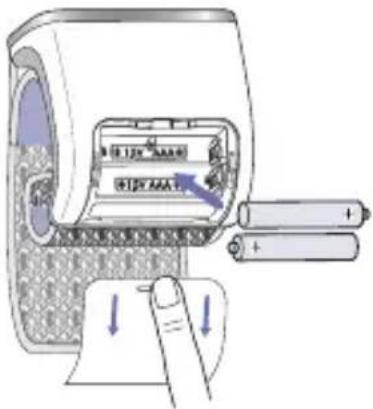

Inserimento/sostituzione delle batterie
- Rimuovere il coperchio del comparto delle batterie facendolo scorrere verso il basso. Inserire le due batterie fornite con il prodotto, con la polarità indicata nel comparto delle batterie, usare solo batterie alcaline di tipo AAA/LR03, 1,5V.
- Le batterie nuove consentono di effettuare all'incirca 300 misurazioni.
Istruzioni basilari
Il pulsante On/Off è situato alla destra del display. È un pulsante rotondo con il simbolo dell'alimentazione. Basta toccare questo pulsante sensibile al tatto per accendere e spegnere iCheck 7.

All'accensione viene prima visualizzata una schermata di benvenuto. Quando compare questo messaggio, il dispositivo è pronto all'uso.
Il display grafico visualizza i valori numerici per la misurazione, le indicazioni per l'utente, il sistema di guida e le notifiche di errore, se presenti.
Alla fine della misurazione, il dispositivo visualizza un cuore colorato. Interpretando il colore secondo la codifica riportata a pag. 6 si può comprendere il significato.
Come misurare la pressione
- Sedersi, rilassarsi, stare fermi (specialmente tenere ferma la mano del braccio su cui viene effettuata la misurazione), non muoversi o parlare. Per una maggiore precisione, raccomandiamo di usare il polso sinistro.
- Applicare il monitor al polso sinistro, a circa 1 (un) cm sotto la linea del palmo (v. fig. 1 per il posizionamento corretto). NON CHIUDERLO COME FOSSE UN OROLOGIO DA POLSO.
Il dispositivo deve essere rivolto alla parte interna del polso. Chiudere il bracciale con il velcro in modo che sia aderente ma non stringere troppo. Tra il bracciale e il polso deve esserci uno spazio.
- Premere il pulsante On/Off per iniziare una misurazione. Il display grafico visualizzerà la schermata di benvenuto seguita dal 'sistema di posizionamento semplice'.
Viene visualizzato come un punto mobile dentro un cerchio bianco.
Fig. 1
Italiano

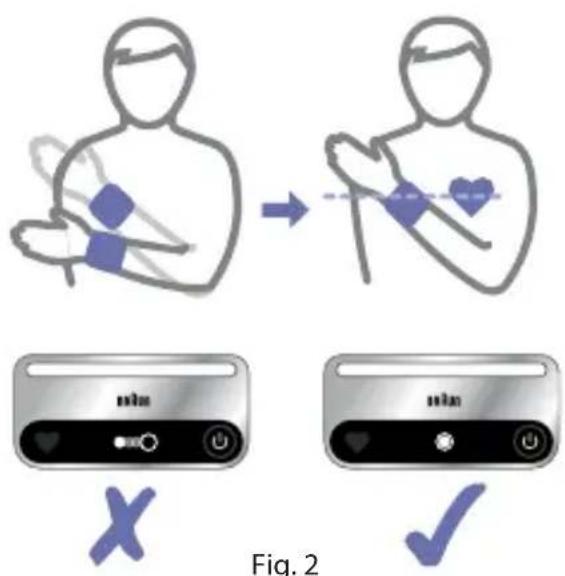

- Il 'sistema di posizionamento facile' aiuta a fare in modo che il braccio sia nella posizione corretta. Basta spostare il braccio su e giù finché il punto bianco rimane all'interno del cerchio (v. fig. 2): a quel punto iCheck 7 è a livello del cuore.
- La misurazione inizia automaticamente una volta raggiunta la posizione corretta. Non spostarsi o parlare nel corso di una misurazione.
Note: se è necessario interrompere una misurazione, premere il pulsante On/Off in qualunque momento. Il dispositivo annulla immediatamente la misurazione, abbassa la pressione del bracciale e si spegne.
Fig. 2
Capire le letture
Una volta completata la misurazione, si accenderà il simbolo a colori del cuore per la lettura istantanea. Consultando la tabella a pagina 6 si può interpretare il significato del colore. Il display grafico visualizzerà i valori numerici delle letture della pressione sanguigna.
SYS: visualizza la pressione sistolica in mmHg
DIA: visualizza la pressione diastolica in mmHg
PUL: visualizza il polso, ovvero i battiti al minuto.

Questo simbolo sulla parte destra della lettura del polso indica un battito regolare. Questo simbolo sulla parte destra della lettura del polso indica che sono state riscontrate irregolarità del polso durante la misurazione. Il battito cardiaco può risultare irregolare semplicemente se si parla, ci si muove o si trema durante una misurazione. In quel caso, il risultato potrebbe deviare dalla pressione basale normale. Ripetere la misurazione. Solitamente non c'è motivo di preoccuparsi, ma se il simbolo appare frequentemente pur avendo seguito scrupolosamente le linee guida, allora è opportuno rivolgersi a un medico.
L'indicatore colorato per la lettura istantanea segue le raccomandazioni ESH e OMS per l'interpretazione delle letture ed è descritto nella tabella sottostante.
| ♥ | Verde: pressione sanguigna normale | Lalettura della pressione ènormale e i valori sono inferiori a 135 mmHg per la pressione sistolica e a 85 mmHg per la pressione diastolica. |
| ♥ | Giallo:lieve ipertensione | Lalettura della pressione rientra nell'intervaldo di media ipertensione, con valori tra 135-159 mmHg per la pressione sistolica e/o 85-99 mmHg per la diastolica. |
| ♥ | Arancione:moderata ipertensione | Lalettura della pressione rientra nell'intervaldo di moderata ipertensione, con valori tra 160-179 mmHg per la pressione sistolica e/o 100-109 mmHg per la diastolica. |
| ♥ | Rosso:grave ipertensione | Lalettura della pressione sanguigna rientra nell'intervaldo di grave ipertensione, con valori di 180 mmHg o superiuri per la pressione sistolica e/o 110 mmHg o superiuri per la pressione diastolica. In caso di lecture frequenti in questo intervallo di misura, rivolgersi al medico. |
Le letture della pressione sanguigna saranno automaticamente salvate nella memoria del dispositivo. I risultati vengono visualizzati per circa 60 secondi, poi il dispositivo si spegnerà automaticamente. È anche possibile spegnere il dispositivo con il pulsante On/Off.
Nota: se si accende il dispositivo iCheck® 7 entro 60 secondi dallo spegnimento, la schermata di benvenuto non viene visualizzata.
Funzioni memoria
iCheck® 7 è in grado di memorizzare fino a 100 letture nella memoria interna. Le letture vengono salvate automaticamente una volta completata la misurazione. Una volta raggiunte le 100 letture, le nuove sostituiranno automaticamente le più vecchie. Suggeriamo di trasferire regolarmente le letture salvate nell'app Braun Healthy Heart sullo smartphone per seguire l'evoluzione della pressione sanguigna su intervalli di tempo più ampi.
La memoria è non volatile. Le letture salvate non verranno perse con la sostituzione delle batterie.
Collegamento allo smartphone e all'app Braun Healthy Heart
iCheck® 7 può essere collegato via Bluetooth® allo smartphone (iOS e Android) per scaricare automaticamente le letture salvate. Una volta scaricate le letture sullo smartphone, vengono cancellate dalla memoria di iCheck® 7.
Accertarsi che l'app Braun Healthy Heart sia stata scaricata sullo smartphone e che sia aperta.



Attivare la funzione Bluetooth sullo smartphone. Se si utilizza l'app per la prima volta, verrà visualizzata una guida per l'abbinamento di iCheck® 7. Se l'app è già stata usata, passare alla funzione "Collega dispositivo" disponibile nel menu dell'app e seguire le istruzioni.
Durante l'abbinamento Bluetooth, iCheck® 7 visualizzerà l'icona Bluetooth lampeggiante sul display. Una volta terminato l'abbinamento, iCheck® 7 visualizzerà il nome dell'utente sul display.
Indicatore della durata della batteria
Le batterie sono quasi scariche.

Quando le batterie scendono a circa l'80% della capacità, all'accensione verrà visualizzato il simbolo di ridotta carica della batteria per circa 6 secondi. Il dispositivo iCheck® 7 continuerà ad effettuare misurazioni in modo affidabile, ma occorre sostituire le batterie.
Le batterie sono scariche - è necessario sostituirle.
Quando le batterie sono completamente scariche, comparirà il simbolo di batteria scarica all'accensione per circa 6 secondi, poi si spegnerà automaticamente. Non sarà più possibile effettuare misurazioni finché non verranno sostituite le batterie.
Conservazione e pulizia
Non posizionare o lasciare l'articolo sotto la luce diretta del sole, ad alte temperature o in posti umidi e polverosi. Non conservare a temperature estreme (inferiori a -20°C o superiori a 55°C). Usare un panno bagnato o un panno imbevuto di detergente per pulire l'alloggiamento, quindi asciugarlo con un panno asciutto. Non usare detergenti aggressivi per pulirlo.
- Quando si prevede di non utilizzare il dispositivo per lungo tempo, rimuovere le batterie. (Le batterie potrebbero perdere liquido o provocare danni).
- Non modificare il dispositivo. Non aprire MAI il dispositivo! Se aperto, decade la garanzia del fabbricante.
Calibrazione
Questo dispositivo è stato tarato al momento della fabbricazione. Se usato seguendo le istruzioni, non sarà necessario ripetere la taratura periodica.
Garanzia
Leggere tutte le istruzioni prima di cercare di usare questo dispositivo. Conservare la ricevuta come prova della data d'acquisto.
La ricevuta deve essere presentata in caso di reclami in garanzia. Qualsiasi reclamo in garanzia non potrà essere ritenuto valido se privo della prova d'acquisto.
Il dispositivo è coperto da una garanzia di due anni (2 anni) dalla data di acquisto.
La presente garanzia copre i difetti di materiale o di fabbricazione dovuti al normale utilizzo; i dispositivi difettosi che soddisfano questi requisiti saranno sostituiti gratuitamente.
La garanzia NON copre i difetti o i danni riconducibili ad un utilizzo errato o al mancato rispetto delle istruzioni per l'uso. La garanzia si annulla se il dispositivo viene aperto, manomesso o usato con componenti e accessori non Braun o ancora se vengono effettuate riparazioni da persone non autorizzate.
Gli accessori e i consumabili sono esclusi da qualunque garanzia.
Per le richieste di assistenza, consultare www.hot-europe.com/support oppure contattateci usando i recapiti in fondo al presente manuale.
La presente garanzia è applicabile soltanto in Europa, Medio Oriente e Africa.
Il numero di LOTTO e il numero di serie (SN) del dispositivo sono stampati sull'etichetta identificativa situata all'interno dello scomparto batterie.
Solo UK: ciò non pregiudica i diritti statutari del consumatore.
Risoluzione dei problemi
| Problema Motivo Soluzione | ||
| Avvertenza batteria quasi scarica | Tenersi pronti a sostituirle le batterie con batterie nuove. | |
| Avvertenza batteria scarica | Inserire nuove batterie oppure verificare che le batterie siano inserte correttamente. | |
| Il dispositivo non si accende, lo schermo è nero | Problema con le batterie | Inserire batterie nuove e accertarsi di inserirle correttamente. Se il problema persistsente, contattare l'assistenza clienti. |
| "ERROR 3" | Impossibile connettersi allo smartphone | Allontanarsi da fonti d'interferenza radio, come fornì a microonde, router WiFi, computer portatili, ecc. Accertarsi di averabilitato il Bluetooth sullo smartphone prima di iniziare l'abbinamentoSeguire le struczioni per l'abbinamento Bluetooth nell'app Braun e ricominciare la sequenza di abbinamento Bluetooth con l'app Braun. |
| "ERROR 0" | Errore di misuraI segnali del polso sulbracciale sono troppo deboli | Riposizionare il bracciale e ripetere la misurazione. |
| "ERROR 1" | Errore di pompaggioII bracciale non è fissato correttamente | Riposizionare il bracciale, chiuderlo più stretto e ripetere la misurazione. |
| "ERROR 2" Errore fuori portata | Rilassarsi un attimo e ripetere la misurazione. Verificare che il bracciale sia correttamente posizionato sul braccio. | |
| "ERROR 3" | Errore tempo di pompaggioII bracciale non è fissato correttamente | Riapplicare il bracciale e ripetere la misurazione. |
| "ERROR 4" | L'utente non è riuscito atrovare la posizione corretta del polso (inclinazione) in meno di 60 secondi | Posizionare il polso a livello del cuore, come indicato dal 'systema di positonzamento amplificato'. |
| "ERROR 254" Errore interno al dispositivo | Rimuovere le batterie e poi reinserirle. Se il problema persistsente, contattare l'assistenza consumatori. | |
| "ERROR 255" Errore di taratura | Rimuovere le batterie e poi reinserirle. Se il problema persistsente, contattare l'assistenza consumatori. | |
| "ERROR 256" | Si è verificato un erreurdante l'aggiornamento del firmware Bluetooth | Il dispositivo si riavviere automaticamente con il firmware originale Bluetooth. Riaviare il download del firmware oppure seguire le istruzioni sullo schermo dell'app Braun. |
Specifiche
Modello
BPW4500
Metodo di misurazione Oscillometrico
Display Display OLED
Intervallo di misurazione 40 255mmHg
della pressione sanguigna
Intervallo di misurazione polso 40 199 battiti/minute
Precisione di calibrazione Pressione sanguigna: + / - 3mmHg
Frequenza polso: ±4% della lettura
Gonfiaggio/Sgonfiaggio Automatico
Set di memoria: fino a 100 letture
Dimensioni bracciale: circonferenza polso: 12.5 - 21 cm (4.9 - 8.3 pollici) min/max
Temperatura d'esercizio: +10°C ~ +40°C, meno dell'85% di umidità relativa dell'aria senza condensa
Temperatura di conservazione: -20°C ~ +55°C, meno dell'85% di umidità relativa dell'aria, senza condensa
Peso unitario: circa 125g (batterie escluse)
Fonte di alimentazione: batterie alcaline: 2 × AAA (LR3) 1.5V
Spegnimento automatico: ca. 60 secondi
Durata utile: 5 anni
Comunicazione wireless: Bluetooth® Smart
Intervallo di frequenza: gamma 2.4GHz ISM (2400 - 2483,5 MHz)
Modulazione: GFSK
Potenza irradiata effettiva: <20dBm

Importante

Leggere le istruzioni operative.
Se il dispositivo non viene utilizzato entro gli intervalli di temperatura, di umidità e di pressione atmosferica indicati, non è possibile garantire la precisione tecnica della misurazione.
Classificazione:

Apparecchio ad alimentazione interna
Protetto da oggetti estranei solidi da 12,5 mm di diametro e più larghi. Protetto da gocce d'acqua in caduta verticale quando il dispositivo è inclinato fino a 15°
Non adatto per l'uso in presenza di miscele anestetiche infiammabili con aria, ossigeno o monossido di diazoto.
Funzionamento continuo con carica a breve tempo.

Temperatura operativa

Temperatura di conservazione

di conservazione
Italiano
Soggetto a modifiche senza preavviso.
Il dispositivo è conforme alle seguenti norme:
EN 60601-1:2006/A1:2013 - Prescrizioni generali relative alla sicurezza fondamentale e alle prestazioni essenziali.
EN 60601-1-2:2015 - Apparecchi elettromedicali - Compatibilità elettromagnetica - Requisiti e prove.
EN 60601-1-11:2010 - Apparecchi elettromedicali - Prescrizioni per apparecchi elettromedicali e sistemi elettromedicali per uso domiciliare
EN 1060-3:1997 + A2:2009 - Sfigmomanometri non invasivi - Requisiti supplementari per i sistemi elettromeccanici di misurazione della pressione sanguigna.
EN 1060-4:2004 - Sfigmomanometri non invasivi - Procedimenti di prova per determinare l'accuratezza generale del sistema degli sfigmomanometri non invasivi automatici.

Il prodotto è conforme alle disposizioni della Direttiva 93/42/CEE (Direttiva sui dispositivi medici e norme sostitutive).
Questo prodotto riporta il marchio CE ed è fabbricato in conformità con la Direttiva RoHS 2011/65/UE.
Gli APPARECCHI ELETTROMEDICALI richiedono particolari precauzioni per quanto concerne la compatibilità elettromagnetica.
Per una descrizione dettagliata delle prescrizioni relative alla compatibilità elettromagnetica, rivolgersi al Centro di assistenza locale autorizzato (vedere la scheda della garanzia) oppure visitare www.hot-europe.com/support.
I dispositivi di comunicazione portatili e mobili a radiofrequenza possono danneggiare gli apparecchi elettromedicali.

Questo prodotto contiene batterie e scarti elettronici riciclabili. Per proteggere l'ambiente, non smaltirlo nei rifiuti domestici, ma depositarlo negli appositi punti di raccolta locali previsti dal proprio Paese.
