BP5171 - Pompa d'aria senza fili BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa ad aria senza fili
Marca	Blaupunkt
Modello	BP5171
Alimentazione	Batteria Li-Ion 18 V (non inclusa)
Tensione	18 V CC
Pressione massima	10,4 bar / 150 PSI
Portata d'aria	14 L/min
Lunghezza del tubo	550 mm
Ciclo di funzionamento	5 min di funzionamento, 5 min di pausa
Livello di pressione sonora	69 dB(A)
Livello di potenza sonora	80 dB(A)
Livello di vibrazioni	2,342 m/s²
Peso (stimato)	Circa 1,5 kg
Dimensioni (stimate)	Circa 26 x 16 x 18 cm
Garanzia	3 anni
Uso	Solo per uso domestico
Accessori forniti	Tubo dell'aria, ago per palloni, adattatore conico, adattatore per pompa, collare di bloccaggio
Sicurezza	Protezione da sovraccarico, arresto automatico dopo 5 min
Manutenzione	Pulire con un panno asciutto, riporre in un luogo asciutto
Riparabilità	Far riparare da un tecnico autorizzato, utilizzare ricambi originali Blaupunkt
Certificazioni	CE, RoHS

Domande frequenti - BP5171 BLAUPUNKT

Come caricare la batteria della pompa BP5171?

Utilizzare il caricabatterie consigliato da Blaupunkt. Il LED rosso si accende durante la carica, e il LED verde indica una carica completa. Non caricare a una temperatura inferiore a 0°C o superiore a 45°C. Dopo la carica, rimuovere immediatamente la batteria.

Come installare la batteria sulla pompa?

Far scorrere il pacco batteria verso la base dell'utensile finché non scatta. Verificare che sia ben fissato prima dell'uso. Per rimuoverlo, premere il pulsante di sblocco situato sulla parte superiore della batteria.

Come collegare il tubo dell'aria?

Allentare il collare di bloccaggio dell'adattatore ruotando in senso antiorario. Inserire il tubo nel collare, quindi serrare ruotando in senso orario. Fissare l'adattatore scelto allo stesso modo.

Si può usare questa pompa per gonfiare pneumatici di auto?

Sì, utilizzare l'adattatore per pompa fornito. Avvitarlo sulla valvola del pneumatico, quindi avviare la pompa. Monitorare il manometro e fermarsi quando viene raggiunta la pressione desiderata. Non superare 150 PSI.

Qual è la pressione massima che la pompa può raggiungere?

La pressione massima è di 10,4 bar (150 PSI). Non gonfiare mai un oggetto oltre la sua pressione consigliata.

Si può usare la pompa per materassi gonfiabili?

Sì, utilizzare l'adattatore conico per le valvole a pizzico. Gonfiare gradualmente per pressioni inferiori a 10 PSI e verificare manualmente la pressione.

Quali sono le precauzioni di sicurezza da prendere?

Indossare sempre occhiali di protezione, guanti e protezione dell'udito. Non utilizzare la pompa in ambienti umidi o esplosivi. Non dirigere mai il flusso d'aria verso persone o animali.

Come effettuare la manutenzione della pompa dopo l'uso?

Pulire l'apparecchio con un panno asciutto. Riporlo in un luogo asciutto e al riparo dalla polvere. Rimuovere la batteria se non si utilizza per un lungo periodo.

Quali batterie sono compatibili con la pompa BP5171?

Utilizzare esclusivamente batterie Li-Ion Blaupunkt da 18V. L'uso di altre batterie può comportare il rischio di lesioni o incendi.

Cosa copre la garanzia di 3 anni?

La garanzia copre i difetti di fabbricazione per 3 anni dalla data di acquisto. Non copre l'usura normale, i danni dovuti a uso improprio, modifiche o riparazioni non autorizzate.

MANUALE UTENTE BP5171 BLAUPUNKT

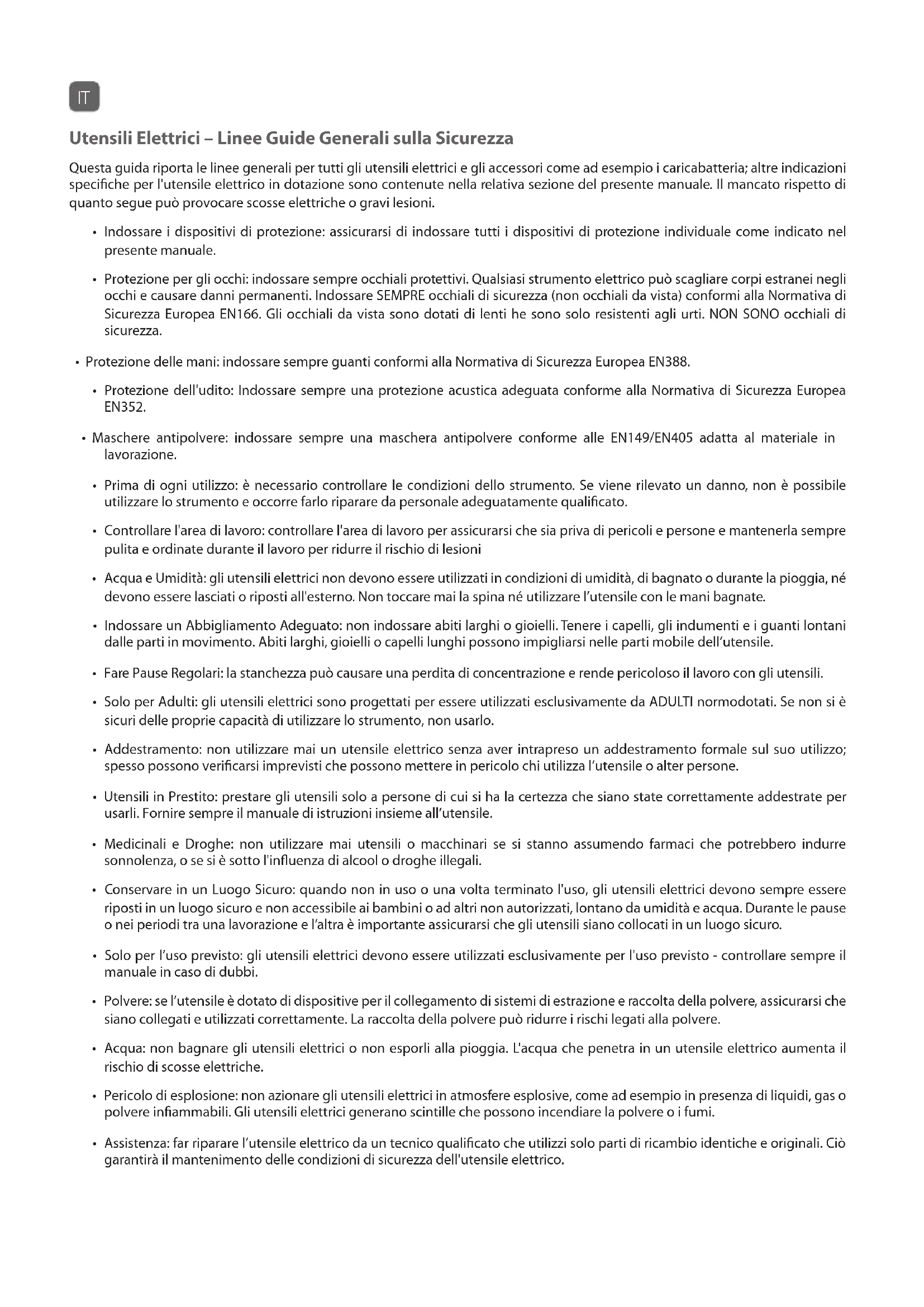

Utensili Elettrici - Linee Guide Generali sulla Sicurezza

Questa guida riporta le linee generali per tutti gli utensili elettrici e gli accessori come ad esempio i caricabatteria; altreindicazioni specifiche per l'utensile elettrico in dotazione sono contenate nella relativa sezione del presente manuale. Il mancato rispetto di quanto segue più provocare scosse elettriche o gravi lesioni.

• Indossare i dispositivi di protezione: assicurarsi di indossare tutti i dispositivi di protezione individuale comeindicato nel presente manuale.

• Protezione per gli occhi: indossare sempre occhiali protettivi. Qualiasi strumento elettrico più scagliare corpi estranei nelle occhi e causare danni permanenti. Indossare SEMPRE occhiali di sicurezza (non occhiali da vista) conformi alla Normativa di Sicurezza Europea EN166. Gli occhiali da vista sono dotati di lenti he sono solo resistentiagli urti. NON SONO occhiali di sicurezza.

• Protezione delle mani: indossare sempre quanti conformi alla Normativa di Sicurezza Europea EN388.

• Protezione dell'udito: Indossare sempre una protezione acustica adeguata conforme alla Normativa di Sicurezza Europea EN352.
• Maschere antipolvere: indossare sempre una maschera antipolvere conforme alle EN149/EN405 adatta al materiale in lavorazione.
• Prima di anni utilizzato: è necessario controllare le condizioni dello strumento. Se viene rilevato un danno, non è possibile utilizzare lo strumento e occorre farlo riparare da personale adeguatamente qualificato.
  Controllare l'area di lavoro: controllare l'area di lavoro per assicurarsi che sua priva di pericoli e persone e mantenerla sempre pulita e ordinate durante il lavoro per ridurre il rischio di lesions
• Acqua e Umidità: gli utensili elettrici non devono essere utilizzati in condizioni di umidità, di bagnato o durante la pioggia, né devono essere lasciati o riposti all'esterno. Non toccare mai la spina né utilizzato l'utensile con le mani bagnate.
• Indossare un Abbigliamento Adeguato: non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti mobile dell'utensile.
• Fare Pause Regolari: la stanchezza può casare una perdita di concentrazione e rende pericoloso il lavoro con gli utensili.
• Solo per Adulti: gli utensili elettrici sono progettati per essere utilizzati esclusivamente da ADULTI normodotati. Se non si è sicuri delle proprie attività di utilizzato lo strumento, non uso.
• Addestramento: non utilizzato mai un utensile elettrico perché ave intrapreso un addestramento formale sul suo utilizzo; spesso possono verificarsi imprevisti che possono mettere in pericolo chi utilizza l'utensile o alter persona.
• Utensili in Prestito: prestare gli utensili solo a persona di cui si ha la certezza che siano state correttamente addestrate per usarli. Fornire sempre il manuale di istruzioni insieme all'utensile.
• Medicinali e Droge: non utilizzato mai utensili o macchinari se si stanno assumendo farmaci che potrebbero indurre sonnolenza, o se si è molto l'influenza di alcool o droge illegali.
• Conservare in un Luogo Sicuro: quando non in uso o una volta terminato l'uso, gli utensili elettrici devono sempre essere riposti in un luogo sicuro e non accessibili ai bambini o ad altri non autorizzati, lontano da umidità e acqua. Durante le pause o nei periodi tra una lavorazione e l'altra è importante assicurarsi che gli utensili siano collocati in un luogo sicuro.
• Solo per l'uso previsto: gli utensili elettrici devono essere utilizzati esclusivamente per l'uso previsto - controllare sempre il manuale in caso di dubbi.
• Polvere: se l'utensile è dotato di dispositive per il collegamento di sistemi di estrazione e raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. La raccolta della polvere può ridurre i rischi legati alla polvere.
• Acqua: non bagnare gli utensili elettrici o non esporli alla pioggia. L'acqua che penetr in un utensile elettrico aumenta il rischio di scosse elettriche.
  Pericolo di esplso: non azionare gli utensili elettrici in atmosee esplso, come ad esempio in presenza di liquidi, gas o polvere inflammabili. Gli utensili elettrici generano scintille che possono incendiare la polvere o i fumi.
  Assistenza: far riparare l'utensile elettrico da un technician qualificato che utilizzi solo parti di ricambio identiche e originali. Ci o garantirà il mantenimento delle condizioni di sicurezza dell'utensile elettrico.

Utensili Elettrici a Batteria - Linee Guide Generali sulla Sicurezza

Le seguente indicazioni si applicano in caso di acquisito di un utensile a batteria quando viene fornito un caricabatteria a corredo.

• Utilizzare un Interruttore Differenziale: per un funzionamento sicuro è sempre necessario utilizzato un Interruttore Differenziale che protegga in caso di emergenza elettrica.
  Tensione di esercizio: prima di mettere in funzione l'utensile, accertarsi che la tensione indica sulla targhetta sua uguale a quella della propria rete elettrica.
  Cavi di prolunga: assicurarsi sempre che un cavo non rappresenti un pericolo di inciampo posizionandolo in sicurezza sul luogo di lavoro. Non camminare, guidare o posizionale oggetti sul cavo per evitare di danneggiarlo. Per evitare incidenti è importante conoscere la posizione di un cavo di prolunga durante una lavorazione. Proteggere sempre i cavi di alimentazione da spigoli vivi, calore eolio. Non permettere che il cavo si annodi o si attorcigli.
• Se la prolunga si danneggia: Estrarre immediatamente la spina alla presa e non toccare il cavo fino a quando non è stata estratta.

Utensili a Batteria - Linee Guide Generali sulla Sicurezza

Queste line guida si applicano a tutti gli utensili forniti con una batteria.

• Rischio legato all'acido della batteria: se la batteria si danneggia accidentlmente o se viene sovraccaricata, alla batteria stessa cui fuoriuscire del liquido: evitare il contatto conesso. Il liquido che fuoriesce alla batteria cui potte causare irritazioni o ustioni.
• In caso di contatto con il liquido, sciacquare immediatamente con acqua. Se il liquido entra in contatto con gli occhi, sciacquare con acqua per almeno 10 minuti e consultrare un medico. Informare il personale medico che il liquido è una soluzione al 25 - 35% di idrossido di potassio.
• Collegamento di una batteria: prima di collegare una batteria a un utensile elettrico, assicurarsi sempre che l'interruttore on/off sa in posizione OFF. L'attivazione involontaria dello strumento può causare gravi lesioni personali.
• Trasporto dell'utensile: rimuovere sempre la batteria durante il trasporto dello strumento per evitare l'attivazione involontaria.
• Caricabatteria: ricarare la batteria solo con il caricabatteria indicato da BLAUPUNKT. Un caricabatteria adatto per un tipo di batteria cui generare un rischio di incendio se utilizzato con un pacco batteria di tipo diverso.
• Batteria corretta: utilizzare gli utensili elettrici BLAUPUNKT solo con pacchi batteria BLAUPUNKT. L'uso di qualsiasi altri paccoli Batteria diverso può generare il rischio di lesioni e di incendio.
• Pericolo di cortocircuito: quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici, come graffiti, monetete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possano mettere in collegamento i due terminali. Cortocircuito: i terminali della batteria potrebbe causare uszioni o incendi.
  Non ari: n tare m di a r la bateria per nssun motio. Se l'involucro di plastica del pacco batteria si apre o s rompe, interromperne immediatamente l'uso e non ricaricarlo.
  Smaltimento: quando la batteria raggiunge è a fine vita o deve essere smaltita per altri motivi, non deve esseregettata insieme ai rifuti domestici. Al fine di proteggere l'ambiente, rivolgersi al proprioizio locale di raccolta rifiuti o ad altri centri di raccolta e smaltimento autorizzati.

Utensili Batteria - Spie di Indicazione della Carica

La tabella segunte mystra lo stato di carica indicato dai LED sul carica batteria.

• Caricare la batteria prima dell'uso: il pacco batteria di quello utensile è stato spedito in condizioni di carica bassa. è necessario caricare completamente la batteria prima dell'uso.
  Cicli di carica: la prima volta che vengono caricate, le batterie non raggiungono il livello di carica completo. Effettuare diversi cicli (utilizzo seguito alla ricarica) affinché possano essere caricate completeness.
• Inditori luminosi: un LED rosso sul lato anteriore destro del caricabatteria si illumina perindicare che la ricarica è in corso. Un LED verde si illumina quando la batteria è completamente carica. Se in qualsiasi momento durante il processo di ricarica tutti i LED sono spenti, rimuovere il pacco batteria dal caricabatteria per evitare di danneggiarli, NON inseire un'altra batteria.
• Sovraccarica: quando la batteria è carica e il LED verde è acceso, rimuovere immediatamente la batteria.
• Temperatura: non caricare le batterie quando l'ambiente di lavoro o la temperatura della batteria stessa è uguali o inferiore a 0^ o superiore a 45^ .
• Uso corretto del caricabatteria: quando è necessario caricare più di una batteria in successione, attendere almeno 30 minutio per far raffreddare il caricabatteria prima di caricare la batteria successiva.

Utensili Batteria - Spie del Livello di Carica della Batteria

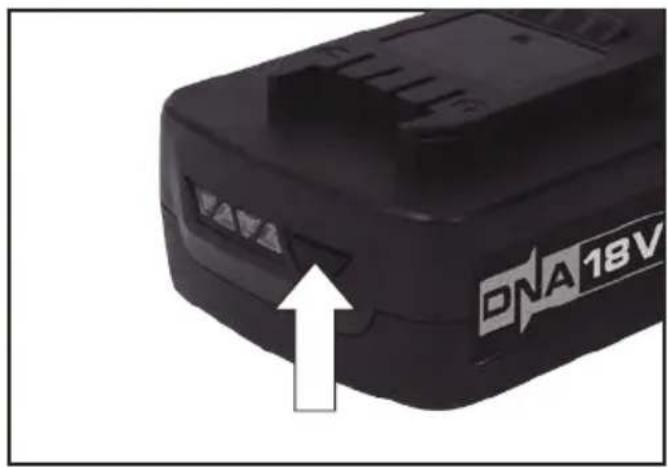

La batteria è dotata di un indicatore del livello di carica in modo da poterne controllare la carica residua durante l'uso. Per visualizzare la carica residua, premere il pulsante sul dato della batteria e fare riferimento alla segunte tabella.

Numero di LED accesi Carica Residua
0 0 - 10 %
1 10 - 25 %
2 25 - 50 %
3 50 - 75 %
4 75 - 100 %

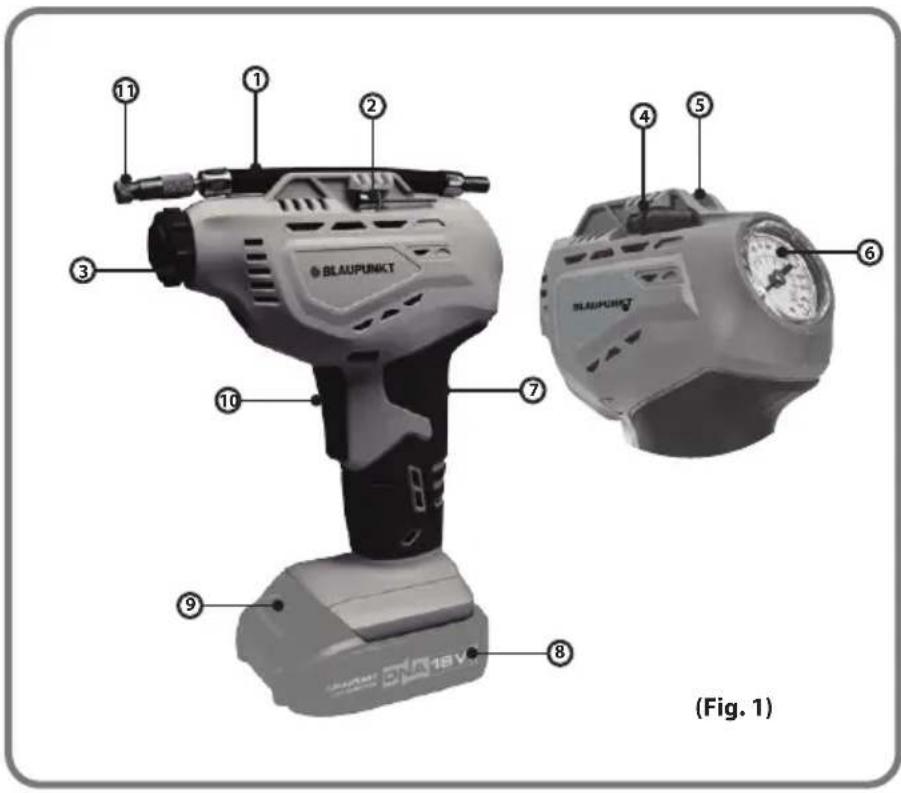

1. Tubodell'Aria
2. Ago per Palloni
3. Collare Adattatore di Bloccaggio
4. Cono Adattatore
5. Alloggiamento Porta Tubo
6. Manometro
7. Impugnatura
8. Batteria
9. Pulsante di Sgancio Batteria
10. Grilletto On/Off
11. Adattatore per Gonfiaggio Pneumatici

Istruzioni di Sicurezza Specifiche del Dispositivo

Conoscere la propria pompa di gonfiaggio ad aria cordless. Non collegare il caricatore alla rete di alimentazione o non insiree la batteria nell'utensile prima di aver fatto e compreso il presente Manuale di Istruzioni. Comprehende bene le applicazioni e i limiti dell'apparecchio, nonché i potenziali rischi specifici adesso legati. Seguendo questeindicazioni si riduce il rischio di scosse elettriche, incendio o lesioni gravi.

Non azionare la pompa per ottenere una pressione dell'aria in uscita superiore alla pressione massima indicate sull'oggetto da gonfiare. Non usare a una pressione superiore a 150 PSI.
Controllare l'apparecchio per individuare eventuali incrinature, foro o altri difetti che potrebbero renderlo pericoloso.

• Assicurarsi che il tubo non sia piegato o attorcigliato.

Utilizare la pompa solo per l'uso previsto. Non alterare o modificare l'unità rispetto alla sua configurazione o funzionalità originali.
Non lasciare mai incustodita una pompa di gonfiaggio ad aria con il tubo dell'aria attaccato all'oggettto gonfiato.

Non continuare autilizzare una pompa o un tubo dell'aria che perde aria o non funziona correttamente.
- Scollegare sempre l'alimentazione dell'aria e la batteria prima di effettuare regolazioni o manutenzione su una pompa di gonfiaggio ad aria o quando non è in uso.
Non tentare di tirare o trasportare la pompa dal tubo.
- Solo per uso domestico.
- Non utilizzato la pompa come disponivo per la respirazione.
Non dirigere mai un getto d'aria compressa verso personne o animali.
- Fare attenzione a non soffiare polvere e sporcizia verso se stessi o altri.
- Non utilizzato questa pompa di gonfiaggio ad aria per spruzzare sostanje chimiche.
Rischio di scoppio. Tenere sempre attendamente sotto controlo gli oggetti durante il loro gonfiaggio.
Per ridurre il rischio di gonfiaggio eccessivo, occasionalmente confrontare lalettura della pressione con quella di uno strumento calibrato.
- Lasciar raffreddare la pompa per cinque minuti dopo agli uomini di uso continuo.

Installazione del Pacco Batteria

• Inserire il pacco batteria nella base dell'utensile, Fig.3. (Nota: la batteria riporta delle scanalature rialzate che le permiettono di adattarsi alla pompa in modo univoco).
• Accertarsi che il pacco batteria scatti in posizione e che il pacco batteria sia fissato nell'utensile prima di iniziare ad utilizzato. L'installazione impropria del pacco batteria cui componenti interni.

Rimozione del Pacco Batteria

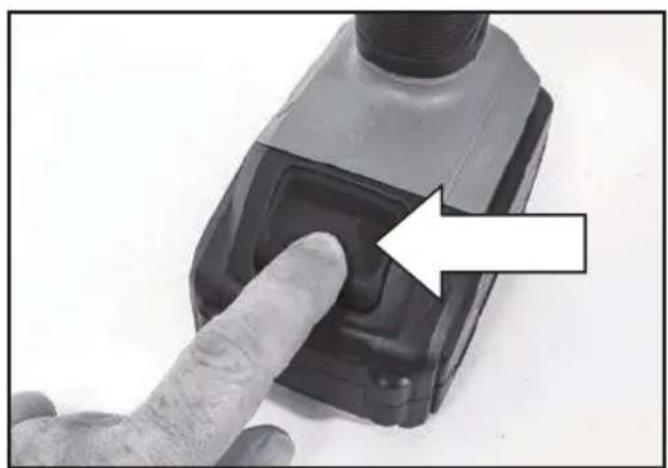

• Individuare il pulsante di sgancio della batteria sulla parte superiore della batteria stessa e premerlo verso il basso, Fig.4.
• Tenendo premuto il pulsante di sgancio, far scorrere il pacco batteria fuori dallo strumento.

Utilizzato della Pompa di Gonfiaggio ad Aria

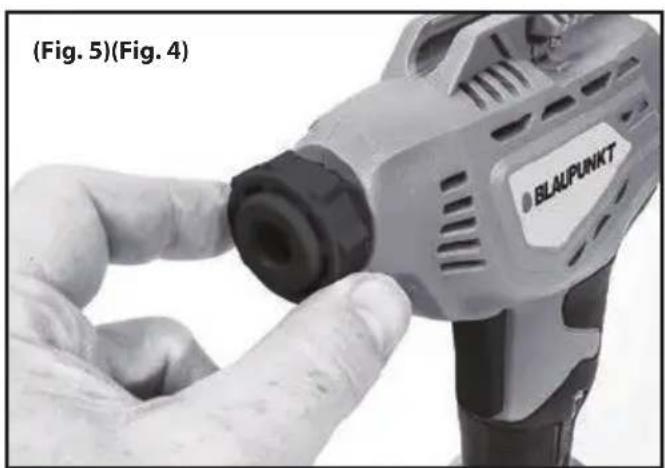

Per fissare it tubo dell'aria alla pompa, allentare il collare adattatore di bloccaggio ruotandolo in senso antiorario, Fig.5.

• Inserire il tubo dell'aria nel collare adattatore di bloccaggio, Fig.6, e serrare in senso orario.

• Inserire al tubo dell'aria l'adattatore scelto e avvitare in senso orario fina a quando è saldamente fissato in posizione, Fig.7.

• Avverenza! Tubi o accessori non fissati correttamente sono staccarsi sotto pressione e causare lesioni gravi. Eventuali perdite d'aria sono lo comportare deture di pressione errate. Assicurarsi che tutti le connessioni siano ben fissate.

Accensione e Spegnimento della Pompa

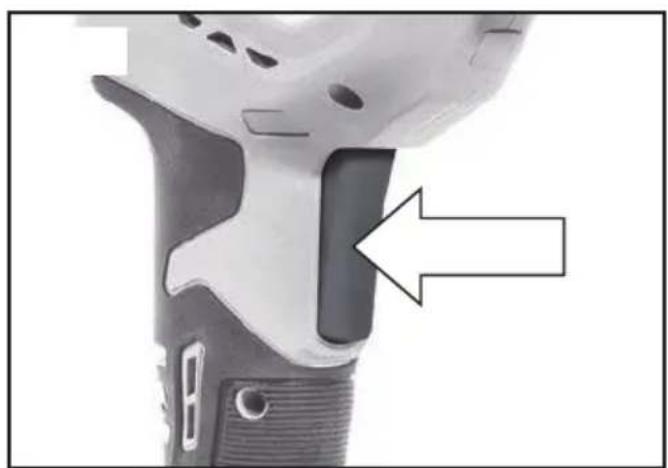

• Per avviare la pompa premere il grilletto, Fig.8.

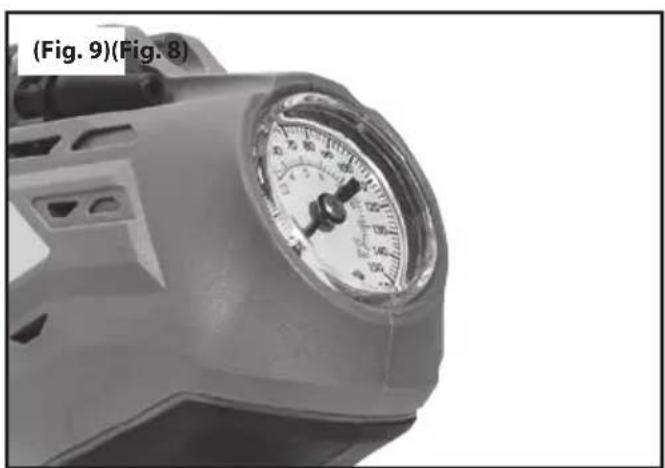

• Durante l'uso controllare il manometro, Fig.9, per verificare la pressione. Quando si raggiunge la pressione desiderata, rilasciere il grilletto per arrestare la pompa. Non gonfiare MAIccessivamente in quanto potrebbero verificarsi danni o lesioni.

Accessori

Gli accessori fornit i corredo possono svolgere un'ampia varietà di funzioni. Il cono adattatore puo essere utilizzato per valvole più piccole per gonfiare piccoli oggetti come galleggianti e giocattoli per bambini, che di solito richiedono di essere gonfiati con la bosca. L'ago per palloni cui èssere utilizzato per gonfiare qualiasi tipo pallone sportivo o qualiasi altri oggettoto richiede un ago per il gonfiaggio di palloni.

NOTA: quando si gonfiano oggetti con una pressione di 10 PSI o inferiore, gonfiare a brevi intervalli e loro soffiaggio controllare in base alla propria sensibilità o con un dispositivo di misurazione calibrato per determinare la pressione di gonfiaggio.

Ago per palloni

L'ago per palloni sportivi cui estere utilizzato per gonfiare qualiasi tipo di pallone sportivo o qualiasi alto oggettoto che richiede un ago per il gonfiaggio di palloni.

• Inserire l'ago nella valvola del pallone e gonfiare. Rimuovere l'ago dal pallone dopo il gonfiaggio.

NOTA: la pressione richiesta per la maggior parte dei palloni sportivi è troppo Bassa per unagettura accurata sul manometro del dispositivo.

Adattatore per pneumatici

• Avvitre rapidamente il connettore filettato sulla valvola del pneumatico.
• Appena collegato, il manometro mostrera la pressione attuale dei pneumatici.

Specifiche del Prodotto
Tensione 18V DC
Lunghezza del Tubo 550mm
Pressione massima 10.4bar/150PSI
Portata del Flusso d'Aria 14l/min.
Ciclo di Lavoro 5 min. Acceso, 5 min. Spento
Livello di Pressione del Rumore LpA 69 dB(A) K=3dB(A)
Livello di Intensità del Rumore LWA 80 dB(A) K=3dB(A)
Livello di Vibrazioni 2.342 m/s2, K=1.5m/s2

Simboli

Il manuale o la targhetta sull'utensile po ribortare dei symboli. Questi rappresentano informazioni importanti sul prodotto o istruzioni sul suo utilizzo.

	E' necessario leggere il Manuale di Istruzioni		Indossare calzature protettive
CE	Il Prodotto è conforme agli standard di sicurezza CE		Indossare protezioni per l'udito
RoHS COMPLIANT	Il Prodotto è conforme agli standard di sicurezza RoHS		Indossare quanti di sicurezza
!	Avvertenza generale		Indossare indumenti protettivi
	Smaltire in accordo alle normative WEEE		Indossare una maschera di sicurezza
LIION	Contiene batterieagli Ioni di Litio		Indossare protezioni per gli occhi
	Prodotto dotato di doppio isolamento		Indossare una protezione per la testa
	Pericolo d'accordo		Indossare una protezione per la respirazione
	Pericolo di elettrocuzione

SMALTIMENTO

Non smaltire insieme ai rifuti generici.

Come indicato nella Direttiva Europea 2012/19/EU per lo Smaltimento di Apparecchiature Elettriche ed Elettroniche, quello prodotto deve essere smaltito in modo sicuro per l'ambiente. Si raccomanda di smaltirlo in un centro di raccolta.

Garanzia

Questo prodotto è coperto da garanzia di 3 anni per difetti di fabbricazione. Il periodo di garanzia verrà calculato a partire nella data di acquisito del prodotto, in base alla fattura di acquisto. La garanzia del prodotto copre solo i difetti di fabbricazione, i difetti derivanti da un uso improprio, come cadute, trasporto improprio, collegamento a una rete elettrica non conforme alla tensione specificata nel presente manuale, inseimento di corpi estranei e usura naturale dei component quali le parti in plastica (tappi, pulsanti, maniglie, fissaggi a scatto, cavi di alimentazione, ecc.) e le parti metalliche (cavi, motori, ecc.). Inoltre, non sono coperti i danni causati da agenti naturali, fulmini, alluvioni, mare, ossidazione, umidità, ecc.). Il prodotto non sare coperto alla sua garanzia se presenta difetti, che dopo l'analisi da parte dei nostri tecnici, sono riconducibili all'uso improprio, all'utilizzo per scopo professionale o per lo scopo per il quale non è stato concepito (in base al Manuale Utente). La garanzia decadra se sare riscontrato che il dispositivo è stato manomesso, è stato riparato da una persona o da un centro assistenza non autorizzato Blaupunkt. La garanzia è valida solo con la ricevuta/fattura fornita al momento dell'accosto.

Blaupunkt si impegna a fornire i servizi sopra indicatori nel periodo di garanzia solo nei luoghi dove è presente un centro assistenza autorizzato. I clienti che non risiedono vicino ad un centro assistenza autorizzato dovranno farsi carico deiosti e dei rischi per il trasporto al centro assistenza autorizzato di loro scelta.

L'usura naturale non è coperta da garanzia.

Questo prodotto è destinato al solo uso domestico..

CONSERVARE QUESTE ISTRUZIONI

Importato e distribuito da:

SKN Europa LDA.
