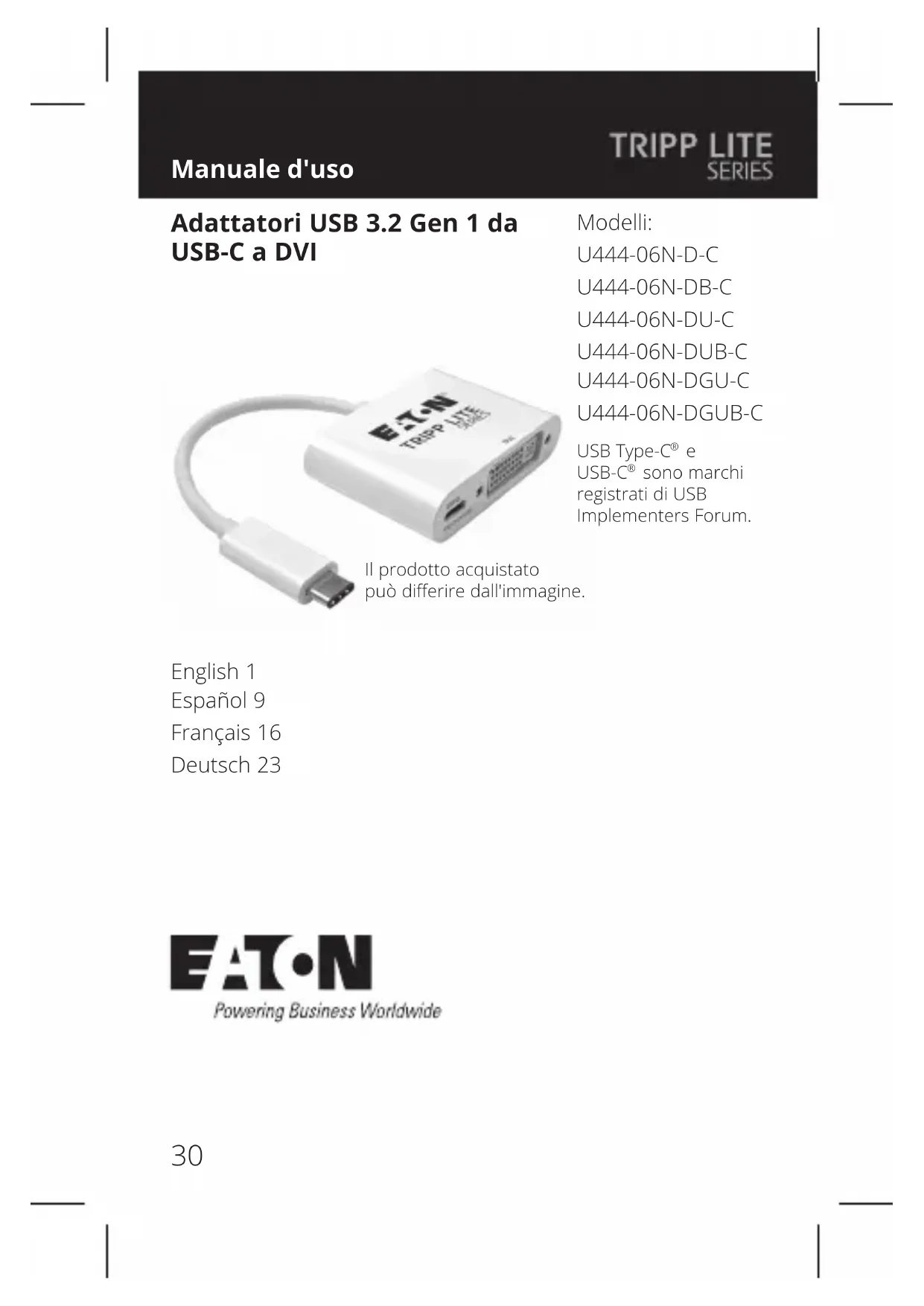

MANUALE UTENTE U44406NDC Tripp Lite

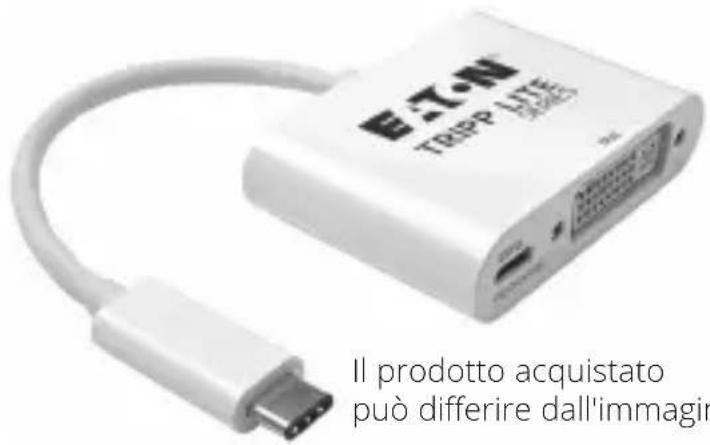

Adattatori USB 3.2 Gen 1 da USB-C a DVI

Modelli:

U444-06N-D-C

U444-06N-DB-C

U444-06N-DU-C

U444-06N-DUB-C

U444-06N-DGU-C

U444-06N-DGUB-C

USB Type-C® e

USB-C® sono marchi

registrati di USB

Implementers Forum.

English 1

Espanol 9

Francais 16

Deutsch 23

Contenuto della confezione

• U444-06N-D-C (bianco), U444-06N-DB-C (nero), U444-06N-DU-C (bianco), U444-06N-DUB-C (nero), U444-06N-DGU-C (bianco) o U444-06N-DGUB-C (nero)
• Manuale d'uso

Accessorio opzionali

Cavi DVI a collegamento singolo serie P561
Cavi per dispositivi USB 3.2 Gen 1 A/B serie U322
Cavi per dispositivi USB 3.2 Gen 1 Micro-B serie U326
Cavi patch antigroviglio Cat6 Gigabit serie N201
- Cavo USB 3.2 Gen 1 USB-C maschio/maschio U420-003 - 3 ft (91,45 cm).

Caratteristiche del prodotto

Nota: esta sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consulti la tabella delle caratteristiche del connettore USB Type-C per scopire quali funzionalità supporta il suo modello.

• Supporta la modalità alternatively USB DisplayPort per il collegamento di un monitor DVI tramite una porta USB-C.
  Supporta risoluzioni video sono a 1920 x 1080/1080p a 60 Hz con DVI a collegamento singolo
• Supporta velocità di trasferimento digitale DVI di 6,75 Gbps (2,25 Gbps per canale)

Caratteristiche del prodotto

• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps

• La porta USB-A dell'hub supporta velocità di trasferimento dati fino a 5 Gbps; retrocompatibile con le precedenti generazioni USB

• Porta di ricarica USB-C per ricaricare il suo disposativo

La porta USB-C supporta l'alimentazione fino a 20 V 3 A (60 W)

Plug and play; non sono richiesti software o driver

Caratteristiche USB Type-C

Nota: quando l'unità è collegata alla porta USB-C del computer e a una retetramite il cablaggio Cat 5e/6, verrà automaticamente stabilità una connessione di rete. Se non viene stabilità alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Ad esempio, se si utilizza un Mac, andare alla sezione Network che si trovava nelle Preferenze di Sistema, cliccare sul pulsante "Aiutami" per accederere all'Impostazione assistita Network, quindi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altri disposativo.
2. Collegare la porta DVI dell'adattatore alla porta DVI di un monitor utilizzato un cavo DVI (come i cavi DVI dellaserie P561).
3. Caricare il disposativo collegando la sua porta USB-C alla porta USB-C dell'adattatore.
4. Collegare un dispositivo USB alla porta USB-A dell'adattatore.*
5. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 dellaserie N201)*

*Consulti la tabella delle caratteristiche dell'USB Type-C per informazioni sulle caratteristiche supportate dal suo prodotto.

Specifiche

Modelli	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Connettori—Ingresso
USB USB-C (maschio)
Ricarica USB-C (Femmina)
Connettori—Uscita
DVI DVI (Femmina)
USB N/A USB-A (femmina)
Ethernet N/A RJ45 (Femmina)
Ambiente
Temperature tollerate in esecuzione	Da 32° a 113 °F (da 0° a 45 °C)
Umidità di funzionamento	Umidità relativa dal 10% all'85%, alla condensa
Temperatura di conservazione	da 14° a 158 °F (-10° a 70 °C)
Umidità di conservazione	Umidità relativa dal 5% al 90%, alla condensa
Requisiti di alimentazione
Porta di ricarica USB-C	Supporta fino a 20 V 3 A (60 W) in ingresso
Porta USB 3.2 Gen 1 N/A			Fornisce fino a 5 V 1 A (5 W) in uscita

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti dei materiali e di fabbricazione per un periodo di tre (3) anni alla data dell'acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Triplite.Eaton.com/support/ product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, iosti dei sostituti, i reclami di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostuzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire la nuova apparecchiatura per il ricicchio quando esta diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, in cui si può ragionevolmente prevedere che un guasto del dispositorio possa causare il malfunzionamento dell'apparecchiatura di supporto vitale o comprometerne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche alla preawviso.

Tutti i diritti riservati

Pubblicazione n.

23-10-203/

93-3746_RevC

Febbraio 2024

933746

Eaton è un marchio registrato.

Tutti i marchi

commerciali sono di proprietà dei rispetti titolari.
