MODE D'EMPLOI U44406NDC Tripp Lite

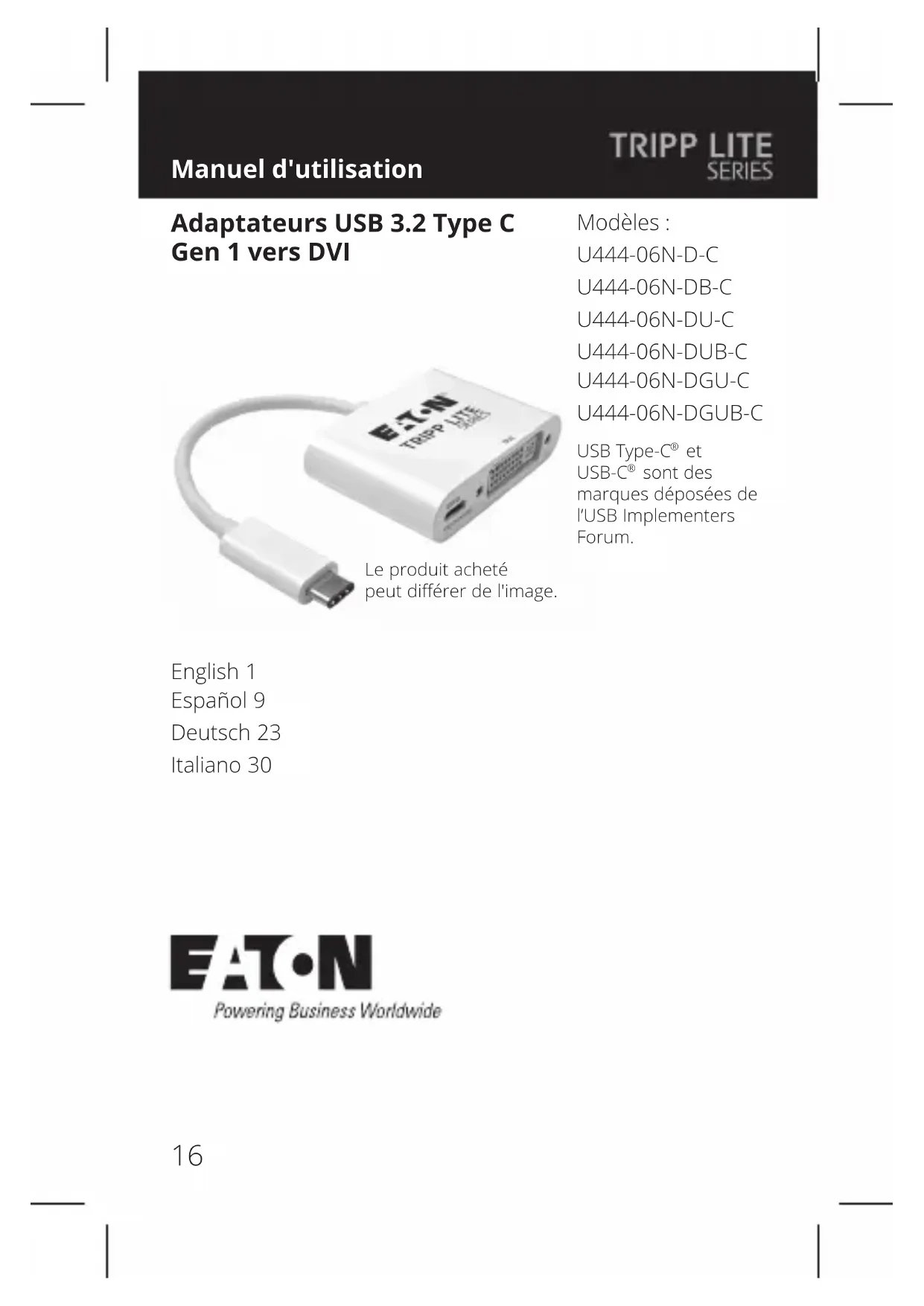

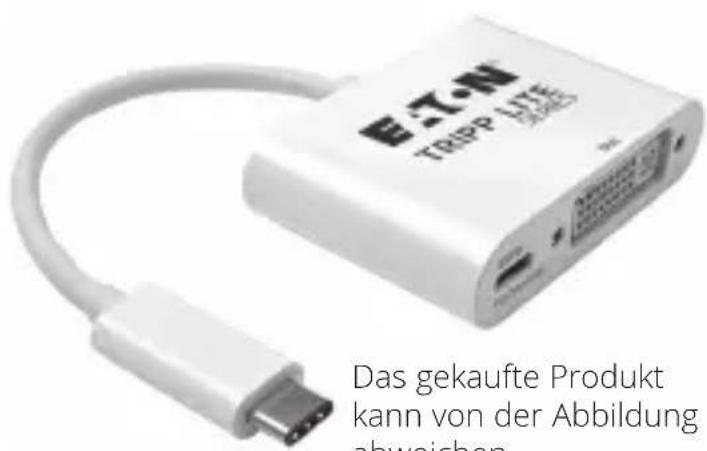

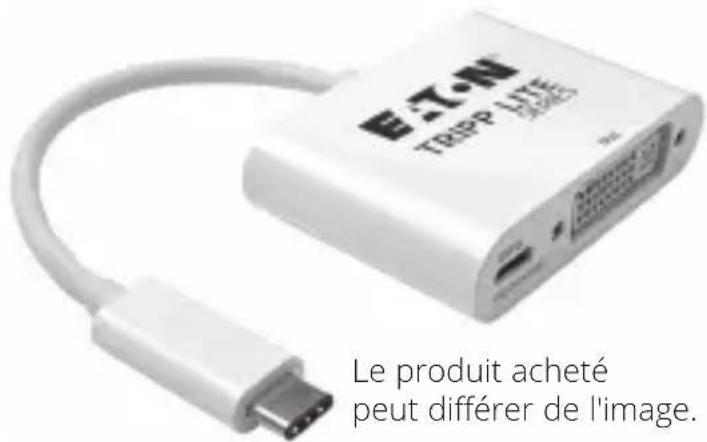

Manuel d'utilisation Le produit acheté peut différer de l'image. Modèles: U444-06N-D-C U444-06N-DB-C U444-06N-DU-C

sont des marques déposées de l’USB Implementers Forum. Adaptateurs USB3.2 TypeC Gen1 vers DVI English 1 Español 9 Deutsch 23 Italiano 3017 Contenu de l'emballage Caractéristiques du produit

• U444-06N-D-C (blanc), U444-06N-DB-C (noir), U444-06N- DU-C (blanc), U444-06N-DUB-C (noir), U444-06N-DGU-C (blanc) ou U444-06N-DGUB-C (noir)

• Manuel d'utilisation Remarque : cette section répertorie les caractéristiques de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau des caractéristiques des ports USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur DVI via un port USB-C

• Prend en charge les résolutions vidéo DVI Single-Link jusqu'à 1920x1080/1080p à 60Hz

• Prend en charge les taux de transfert numérique DVI de 6,75Gbit/s (2,25Gbit/s par canal)

• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000Mbit/s. Accessoires disponibles en option

• Câbles Single-Link DVI sérieP561

• Câbles d'appareil A/B USB 3.2 Gen 1 sérieU322

• Câbles d'appareil Micro-B USB 3.2 Gen 1 sérieU326

• Câbles de brassage anti-coupure Gigabit Cat6 sérieN201

• Câble USB-C mâle/mâle USB 3.2 Gen 1 U420-003 - 90 cm (3 pi)18 Caractéristiques du produit Caractéristiques USB Type-C Modèles U444-06N-D-C U444-06N-DB-C U444-06N-DU-C

• Le port du hub USB-A prend en charge des taux de transfert de données allant jusqu'à 5Gbit/s. Rétrocompatible avec les générations USB précédentes.

• Port de charge USB-C pour recharger votre appareil.

• Le port USB-C prend en charge une alimentation électrique jusqu'à 20V, 3A (60W).

• Prèt à utiliser. Pas de logiciel ou de pilotes requis19 Installation Remarque: une connexion réseau sera automatiquement établie lorsque l'appareil est raccordé au port USB-C de votre ordinateur et à un réseau via un câble Cat5e/6. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page Paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau de Préférences système, cliquer sur le bouton «M'assister» pour accéder à l'Assistant de conguration du réseau, puis suivre les instructions pour établir une connexion.

1. Raccordez le connecteur USB Type-C de l'adaptateur

au port USB-C de votre ordinateur portable, tablette ou autre appareil.

2. Raccordez le port DVI de l'adaptateur au port DVI d'un

moniteur à l'aide d'un câble DVI (tel qu'un câble DVI de la série P561).

3. Rechargez votre appareil en raccordant son port USB-C

au port USB-C de l'adaptateur.

4. Raccordez un appareil USB au port

Hub USB-A de l'adaptateur.*

5. Raccordez le port RJ45 de l'adaptateur à un réseau à

l'aide d'un câble UTP (tel qu'un câble Cat6 de la série N201).)* *Reportez-vous au tableau des fonctionnalités USB Type-C pour connaître les fonctionnalités prises en charge par votre produit.20 Modèles U444-06N-D-C U444-06N-DB-C U444-06N-DU-C

Connecteurs - Entrée USB USB-C (mâle) Recharge USB-C (femelle) Connecteurs - Sortie DVI DVI (femelle) USB N/A USB A femelle Ethernet S.O. RJ45 (Femelle) Température ambiante de fonctionnement Température de fonctionnement 0 à 45 °C (32 à 113 °F ) Taux d' humidité en fonctionnement 10 % à 85 % RH, sanscondensation Température de stockage -10 à 70 °C (14 à 158 °F) Humidité de stockage 5 % à 90 % RH, sanscondensation Exigences en matière d'alimentation Port de charge USB-C Prend en charge des entrées jusqu'à 20V 3A (60W) Port USB 3.2 Gen 1 S.O. Fournitune sortie jusqu' à 5V 1A (5W) Caractéristiques21 Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.22 Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou aecterait de manière signicative sa sécurité ou son ecacité n'est pas recommandée. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modiées sans préavis. Garantie Eaton1000 Eaton BoulevardCleveland, OH 44122États-UnisEaton.com© 2024 EatonTous droits réservés.Publication n° 23-10-203 / 93-3746_RevCFévrier 2024Eaton est une marque déposée.Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
