U44406NDC - Kabel für Computer und Peripheriegeräte Tripp Lite - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts U44406NDC Tripp Lite als PDF.
| Produkttyp | USB-C-zu-DVI-Adapter mit USB-A-Hub- und Ethernet-Optionen |
| Marke | Tripp Lite |
| Modelle | U444-06N-D-C (weiß), U444-06N-DB-C (schwarz), U444-06N-DU-C (weiß), U444-06N-DUB-C (schwarz), U444-06N-DGU-C (weiß), U444-06N-DGUB-C (schwarz) |
| Hersteller | Eaton |
| Eingangsanschluss | USB-C-Stecker |
| Ausgangsanschlüsse | DVI-Buchse (alle Modelle); USB-A-Buchse (Modelle DU, DUB, DGU, DGUB); RJ45-Buchse (Modelle DGU, DGUB) |
| USB-C-Ladeanschluss | Buchse (alle Modelle) |
| Maximale Videoauflösung | 1920 x 1080 / 1080p bei 60 Hz (DVI Single-Link) |
| DVI-Datenrate | 6,75 Gbit/s (2,25 Gbit/s pro Kanal) |
| Ethernet-Geschwindigkeit | 10/100/1000 Mbit/s (Modelle mit RJ45-Anschluss) |
| USB-A-Datenrate | Bis zu 5 Gbit/s (USB 3.2 Gen 1), abwärtskompatibel |
| Eingangsleistung (Ladeanschluss) | Bis zu 20 V, 3 A (60 W) |
| Ausgangsleistung (Ladeanschluss) | Laden des angeschlossenen Geräts bis zu 60 W |
| Ausgangsleistung (USB-A-Anschluss) | Bis zu 5 V, 1 A (5 W) |
| Betriebstemperatur | 0 bis 45 °C (32 bis 113 °F) |
| Betriebsluftfeuchtigkeit | 10 % bis 85 % rF, nicht kondensierend |
| Lagertemperatur | -10 bis 70 °C (14 bis 158 °F) |
| Lagerluftfeuchtigkeit | 5 % bis 90 % rF, nicht kondensierend |
| Garantie | 3 Jahre eingeschränkt |
| Im Lieferumfang enthalten | Bedienungsanleitung |
| Optionales Zubehör | DVI-Kabel Serie P561, USB-3.2-Gen-1-Kabel Serien U322/U326, Cat6-Kabel Serie N201, USB-C-Stecker/Stecker-Kabel U420-003 |
| Systemkompatibilität | Computer, Tablets und andere Geräte mit USB-C-Anschluss, die den DisplayPort-Alt-Modus unterstützen |
| Wartung | Vor der Reinigung abziehen; ein weiches, trockenes Tuch verwenden; Flüssigkeiten und Scheuermittel vermeiden. |
| Sicherheit | Nur mit konformen Geräten verwenden. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Bei Überhitzung abziehen. |
Häufig gestellte Fragen - U44406NDC Tripp Lite
Benutzerfragen zu U44406NDC Tripp Lite
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kabel für Computer und Peripheriegeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch U44406NDC - Tripp Lite und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. U44406NDC von der Marke Tripp Lite.

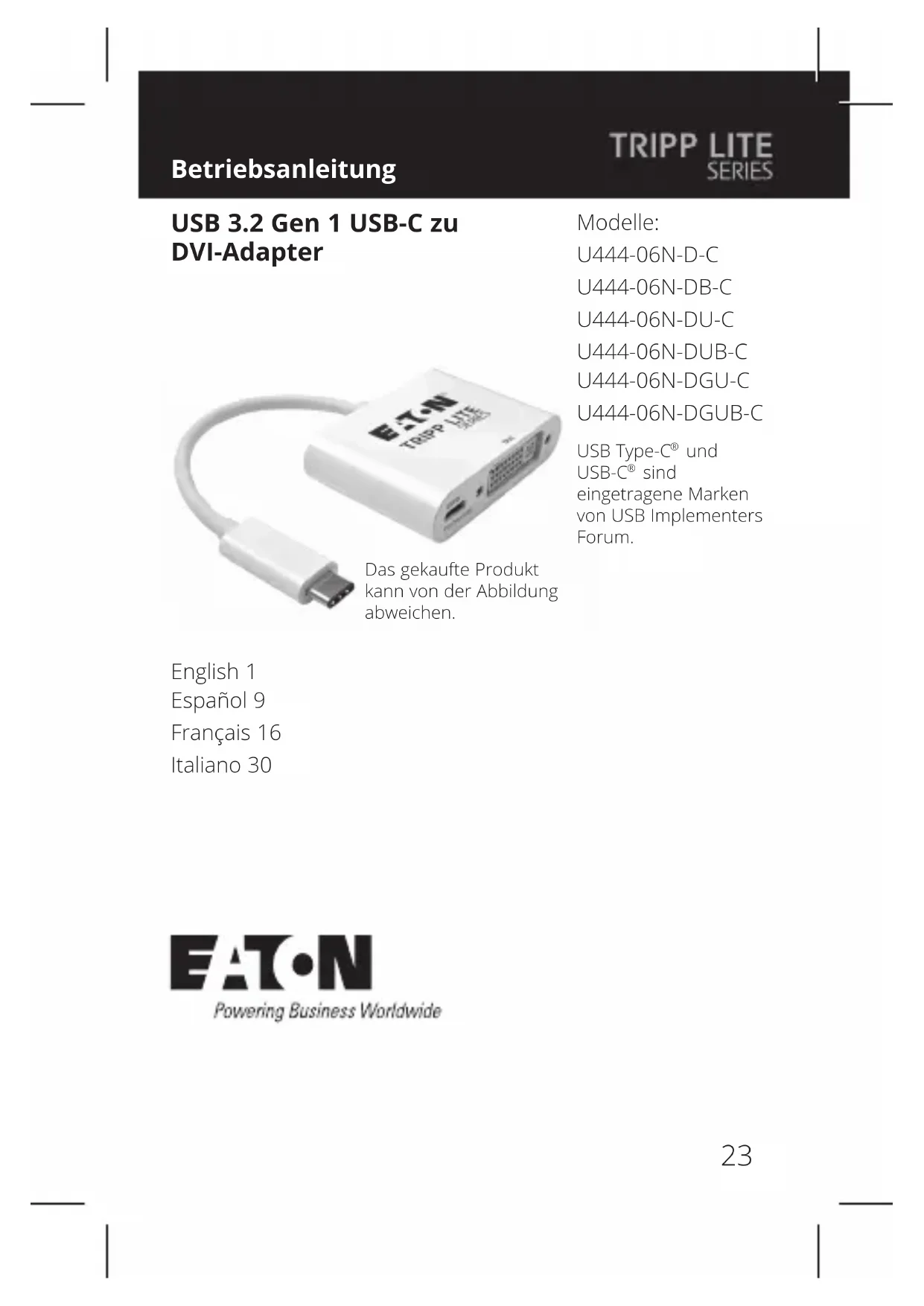

BEDIENUNGSANLEITUNG U44406NDC Tripp Lite
von USB Implementers
Forum.
English 1
Espanol 9
Francais 16
Italiano 30
Im Paket enthalten
- U444-06N-D-C (Weiβ), U444-06N-DB-C (Schwarz), U444-06N-DU-C (Weiβ), U444-06N-DUB-C (Schwarz), U444-06N-DGU-C (Weiβ) oder U444-06N-DGUB-C (Schwarz)
- Betriebsanleitung
Optionales Zubehör
P561-Serie DVI Single Link Kabel
U322-Serie USB 3.2 Gen 1 A/B Gerätekabel
U326-Serie USB 3.2 Gen 1 Micro-B Gerätekabel
- N201-Serie Cat6 Gigabit Snagless Patchkabel
- U420-003 USB 3.2 Gen 1 USB-C Stecker/Stecker Kabel - 3 ft.
Produktmerkmale
Hinweis: In dieser Abschnitt werden die Funktionen aller USB Typ-C Modelle aufgeführ, auf die in dieser Handbuch Bezug genommen wird. In der Tabelle der USB-Typ-C-Funktionen können Sie sehen, welche Funktionen Ihr Modell unterstützen.
- Unterstützung den USB DisplayPort Alternate Mode für den Anschluss eines DVI-Monitors über einen USB-C-Anschluss
- Unterschiedt DVI Single Link Videoauflösungen bis zu 1920 x 1080/1080p @60 Hz
- Unterschiedt digitale DVI-Übertragungsratsen von 6,75 Gbps (2,25 Gbps pro Kanal)
Produktmerkmale
- Ethernet-Port unterstützt echte 10/100/1000 Mbps Netzwerkgeschwindigkeiten
- USB-A Nabenanschluss unterstützt Datenübertragungsraten bis zu 5 Gbps; abwärtskompatibel mit früheren USB-Generationen
- USB-C-Ladeanschluss zum Aufladen Ihres Geräts
- USB-C-Anschluss unterstützt Stromzufuhr bis zu 20 V 3 A (60 W)
- Plug and Play; keine Software oder Treiber erforderlich
USB-Typ-C-Funktionen
| Modelle | U444-06N-D-CI | U444-06N-DB-CI | U444-06N-DU-CI | U444-06N-DUB-CI | U444-06N-DGU-CI | U444-06N-DGUB-CI |
| DVI-Anschluss JJJJJJ | ||||||
| USB-A Nabenanschluss | NNJJJJ | |||||
| Gigabit Ethernet Anschluss | NNNNJJ | |||||
| USB-C-Ladeanschluss JJJJJJ |
Installation
Hinweis: Wenn das Gerät über Cat5e/6 an den USB-C-Anschluss Ihres Computers und an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerk-Einstellungsside ihres Computers aufrufen. Auf einem Mac * ^w uden Sie beispielsweise zum Abschnitt „Netzwerk" in den Systemeinstellungen navigieren, auf die Schaltfläche „Assist Me" klichen, um den Assistanten zur Netzwerkeinrichtung aufzurufen, und dann den Anweisungen folgen, um eine Verbindung herzustellen.
- Verbinden Sie den USB-Typ-C-Anschluss des Adapters mit dem USB-C-Anschluss Ihres Laptops, Tablets oder anderen Geräts.
- Verbinden Sie den DVI-Anschluss des Adapters über ein DVI-Kabel (z.B. P561-Serie DVI-Kabel) mit dem DVI-Anschluss eines Monitors.
- Laden Sie Ihr Gerät auf, indem Sie dessen USB-C-Anschluss mit dem USB-C-Anschluss des Adapters verbinden.
- Schließen Sie ein USB-Gerät an den USB-A-Nabennschluss des Adapters an.*
- Verbinden Sie den RJ45-Anschluss des Adapters über ein UTP-Kabel (z. B. N201-Serie Cat6-Kabel)*mit einem Netzwerk.
*Siehe die Tabelle USB Typ-C Funktionen für die Funktionen, die Ihr Produkt unterstützt.
Technische Daten
| Modelle | U444-06N-D-C | U444-06N-DB-C | U444-06N-DU-C | U444-06N-DUB-C | U444-06N-DGU-C | |||||
| Anschlüsse - Eingang | ||||||||||
| USB USB-C (Stecker) | ||||||||||
| Aufladen USB-C (Buchse) | ||||||||||
| Anschlüsse - Ausgang | ||||||||||
| DVI DVI (Buchse) | ||||||||||
| USB Nicht verfügbar USB-A-Buchse | ||||||||||
| Ethernet Nicht verfügbar RJ45 (Buchse) | ||||||||||
| Umgebungsinformationen | ||||||||||
| Betriebstemperatur 0 °C bis 45 °C | ||||||||||
| Luftfeuchtigkeit bei Betrieb | 10 % bis 85 % rF, nicht kondensierend | |||||||||
| Lagertemperatur -10 °C bis 70 °C | ||||||||||
| Feuchtebereich für die Lagerung | 5 % bis 90 % rF, nicht kondensierend | |||||||||
| Stromanforderungen | ||||||||||
| USB-C-Ladeanschluss | Unterstützt bis zu 20V 3A (60W) Eingang | |||||||||
| USB 3.2 Gen 1 Anschluss | Nicht verfügbar | Bietet bis zu 5V 1A (5W) Ausgang | ||||||||
Garantie
3 JAHRE EINGESCHRÄNKTE GARANTIE
Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Triplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; thereof kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käfer nicht zutreffen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Entsatzprodukte, Ansprüche Dritter oder anderes.
Garantie
WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:
- Einsatzung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
- Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden
Die Verwendung these Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.
Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne vorherige Ankündigung geändert werden.
1000 Eaton Boulevard
Cleveland, OH 44122
Vereinigte Staaten
Eaton.com
© 2024 Eaton
Alle Rechte vorbehalter
Veröffentlichung Nr.
23-10-203 /
93-3746_RevC
Februar 2024
933746
Eaton ist eine eingetragene Marke.
Alle Marken sind Eigentum der jeweiligen Inhaber.
Marke : Tripp Lite
Modell : U44406NDC
Kategorie : Kabel für Computer und Peripheriegeräte
