MANUALE UTENTE OneTouch V100 ALCATEL

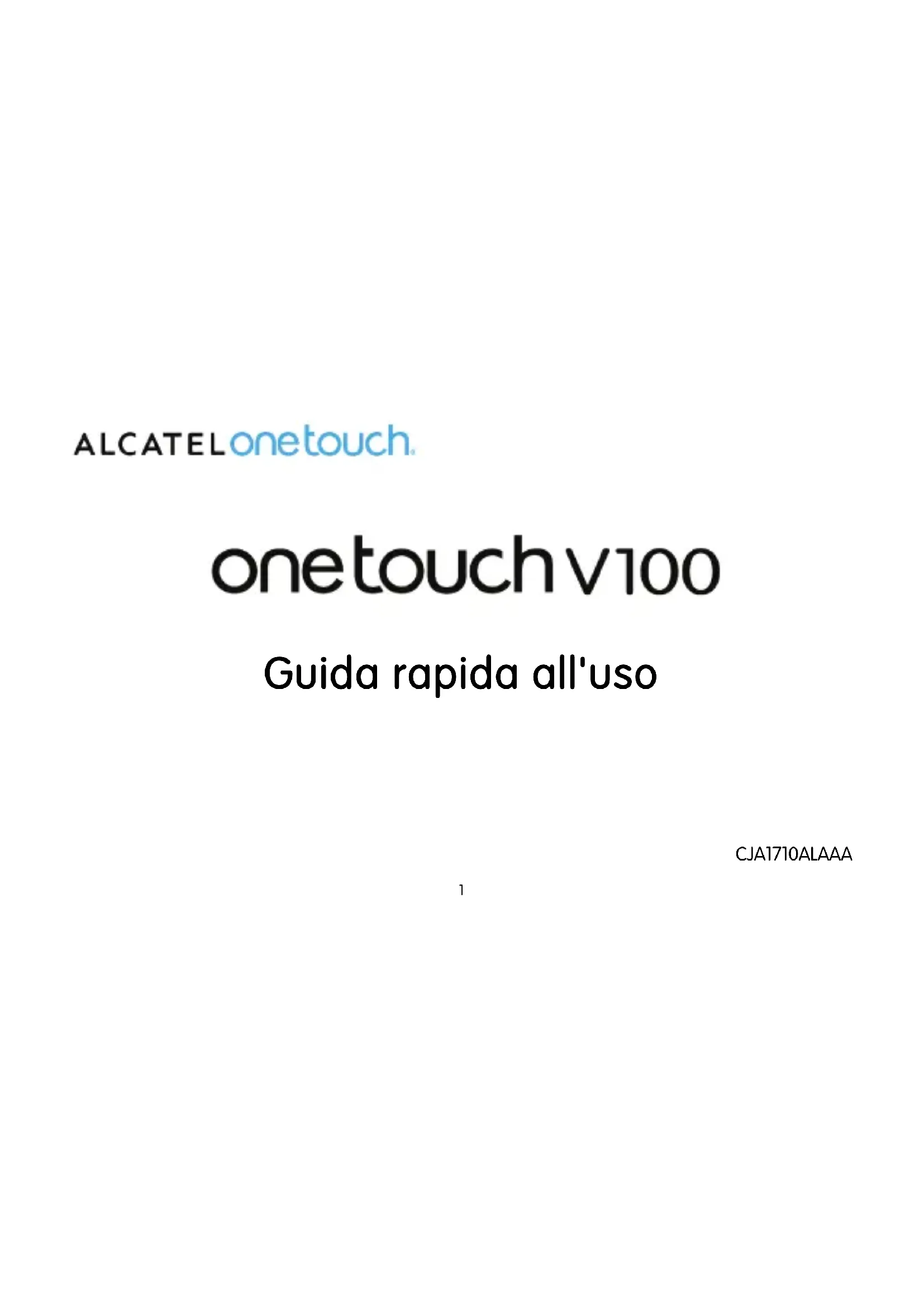

Guida rapida all'uso

CJA1710ALAAA2 Benvenuti. Questo breve manuale è il profilo della chiavetta di visualizzazione Wi-Fi in uso; consultare le domande frequenti (FAQ) e le informazioni della Guida sul sito Web www.alcatelonetouch.com. PROTEGGETE L'UDITO Per evitare potenziali danni all'udito, non ascoltare ad alto volume per periodi di tempo prolungati. Fare attenzione quando si tiene il dispositivo vicino all'orecchio mentre è in uso l'altoparlante.

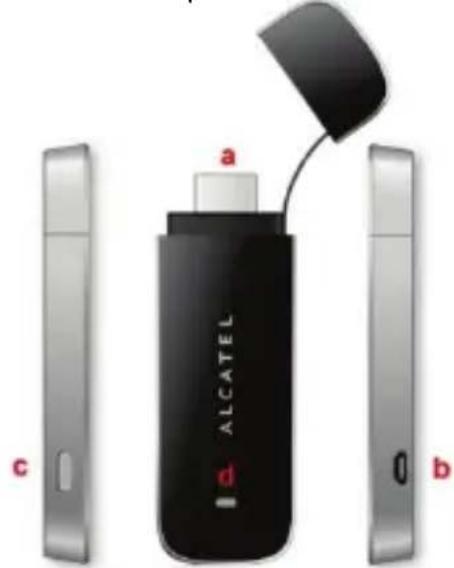

Informazioni sulla chiavetta a. Porta HDMI

d. Indicatore LED3 Come avviare la chiavetta

1. Collegare la porta HDMI alla porta HDMI del televisore, quindi collegare

la porta micro-USB del cavo USB alla porta USB di V100, collegare la porta USB standard di questo cavo USB alla porta USB del televisore; Suggerimenti: a) Seguire con attenzione le istruzioni sul collegamento indicate sopra per evitare eventuali problemi di visualizzazione dell'interfaccia; b) Se non è possibile collegare la porta HDMIdirettamente alla porta HDMI del televisore, collegare il dispositivo V100 all'adattatore HDMI, quindi procedere al collegamento con il cavo HDMI, infine collegare il cavo HDMI nellaporta HDMI del televisore.

2. Attendere finché sul televisore non viene visualizzata l'interfaccia utente principale come indicato di seguito;

3. Impostare il dispositivo mobile: fare clic su “Setting” (Impostazione) ->

“Display” (Visualizzazione) -> “wireless display”(visualizzazione wireless) -> “search” (cerca);

4. Fare clic su “V100-****” , quindi visualizzare lo stato della

connessione sull'interfaccia utente, premere il tasto WPS sul dispositivo V100 o immettere il codice PIN sul dispositivo mobile seguendo i suggerimenti sull'interfaccia. Dopo alcuni secondi verrà visualizzata la schermata della visualizzazione del dispositivo mobile sul televisore.

5. Quando non è ’ in uso, effettuare la disconnessione sul dispositivo

mobile, seguire la procedura indicata di seguito: fare clic su “Setting” (Impostazione)-> “Display” (Visualizzazione) -> “wireless display”(visualizzazione wireless) -> “V100-****”, selezionare “yes” (sì), sul televisore verrà visualizzata l'interfaccia utente principale dopo 20 secondi.4 Suggerimenti: a) I dispositivi mobili collegati a V100 devono supportare Android OS e la funzione Miracast; b) Scollegare la porta USB collegata al televisore se non si utilizza il dispositivo V100 per un tempo prolungato per evitare un eventuale surriscaldamento; c) V100 può essere collegato al dispositivo mobile solo in modalità one-to-one; scollegare il dispositivo mobile attuale se si desidera collegare un altro dispositivo mobile; d) Il dispositivo mobile deve prima essere collegato alla rete Wi-Fi, quindi a V100; in caso contrario è possibile che il dispositivo mobile non acceda a Internet.

a) Scaricare il nuovo firmware sul PC (notebook o desktop con la scheda Wi-Fi) dal sito Web Alcatel, registrare la directory di memorizzazione del nuovo firmware. b) Collegare la porta HDMI di V100 alla porta HDMI del televisore e la porta micro-USB del cavo USB alla porta USB di V100, seguire la procedura indicata di seguito:
