MANUALE UTENTE Resolv 120a SAMSON

ATTENZIO: per ridurre il rischio di incendio o di scariche elettriche, non esponete quello apparecchio a pioggia o umidità. Per ridurre il pericolò di scariche elettriche evitata di rimuovere il coperchio o il pannello posteriore. Non estistono all'interno dell'apparechio parti la cui regolazione è a cura dell'utente. Per eventuale assistenza, fate riferimento esquisvamente a personale qualificato. Il fulmine con la punta a freccia all'interno di un triangolo equilatoro avvisa l'utente della presenza di "tensioni pericolose" non isolate all'interno dell'apparechio, talà costituire un possibile rischio di scariche elettriche dannose per le persone. Il punto esclamativo all'interno di un triangolo equilatoro avvisa l'utente della presenza di importanti istruzioni di manutenzione (assistenza) nella documentazione che accompaniespagna il prodotto.

Important Istruzioni di Sicurezza

1. Prima di usare l'apparecchio, vi preghiamo di leggerne per intero le istruzioni.
2. Conservate tali istruzioni per una eventuale consultrazione futura.
3. Vi preghiamo di rispettare tutte le istruzioni di sicurezza.
4. Seguite tutte le istruzioni del costruttore.
5. Non usate quello apparecchio vicino ad acqua o umidità.
6. Pulite l'apparecchio esclusivamente con un panno asciutto.
7. Evitate di ostruire una qualiasi delle aperture di ventilazione. Posizonatelo seguendo le istruzioni del costruttore.
8. Non posizionateo vicino a sorgenti di calore come radiatori, scambiatori di calore, forn o alti apparecchi (amplificatori compresi) in grado di generare calore.
9. Non disattivate la protezione di sicurezza costituita alla spina polarizzata o dotata di collegamento a terra. Una spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmente anche più grande, viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra presa, consultate un elettricista per la sostituzione della presa obsoleta.
10. Proteggete il cavo di alimentazione in modo che non sia possibile camminarci sopra né piegarlo, con particolare attenzione alle prese, ai punti di collegamento e al punto in cui esce dall'apparecchio.
11. Staccate l'apparecchio alla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.
12. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. É necessaria l'assistenza se l'apparecchio ha subito un qualsiasi tipo di danno, comme danni al cavo o alla spina di alimentazione, nel caso in cui sa stato versato del liquido o siano caduti oggetti al suo interno, sua stato esposto a pioggia o umidità, non funzioni corret

tamente o sua stato fatto cadere.

Copyright 2002 -2005, Samson Technologies Corp.

Introduzione 62
Le Caratteristiche del RESOLV 120a 63
RESOLV 120a - I Componenti 64
I Componenti - Vista Frontale 64
RESOLV 120a - I Componenti 65
I Componenti del Pannello Posteriore 65
RESOLV 120a - Configurazione 66
L'uso del RESOLV 120a 66
Il Pannello di Controllo del RESOLV 120a 66
L'uso del RESOLV 120a 67
Funzioni di Controllo e Indicatori 6
L'uso del RESOLV 120a 68
Gli Ingressi e le Uscite 68
Il Collegamento del RESOLV 120a 69
Sub in Mono con Satelliti Passivi Tramite l'Uso degli Ingressi "Speaker" 69
Il Collegamento del RESOLV 120a 70
Sub in Mono con Satelliti Passivi Tramite l'Uso degli Ingressi di Linea 70
Il Collegamento del RESOLV 120a 71
Sub in Mono con Satelliti Attivi 71
Il Collegamento del RESOLV 120a 72
Sub in Stereo con Satelliti Passivi 72
Il Collegamento del RESOLV 120a 73
L'uso dell'USCITA SUB del DMS80 73
Il Collegamento del RESOLV 120a 74
L'uso delle USCITE DI LINEA del DMS80 74
RESOLV 120a - Le Connessioni 75
Specifiche 76-78

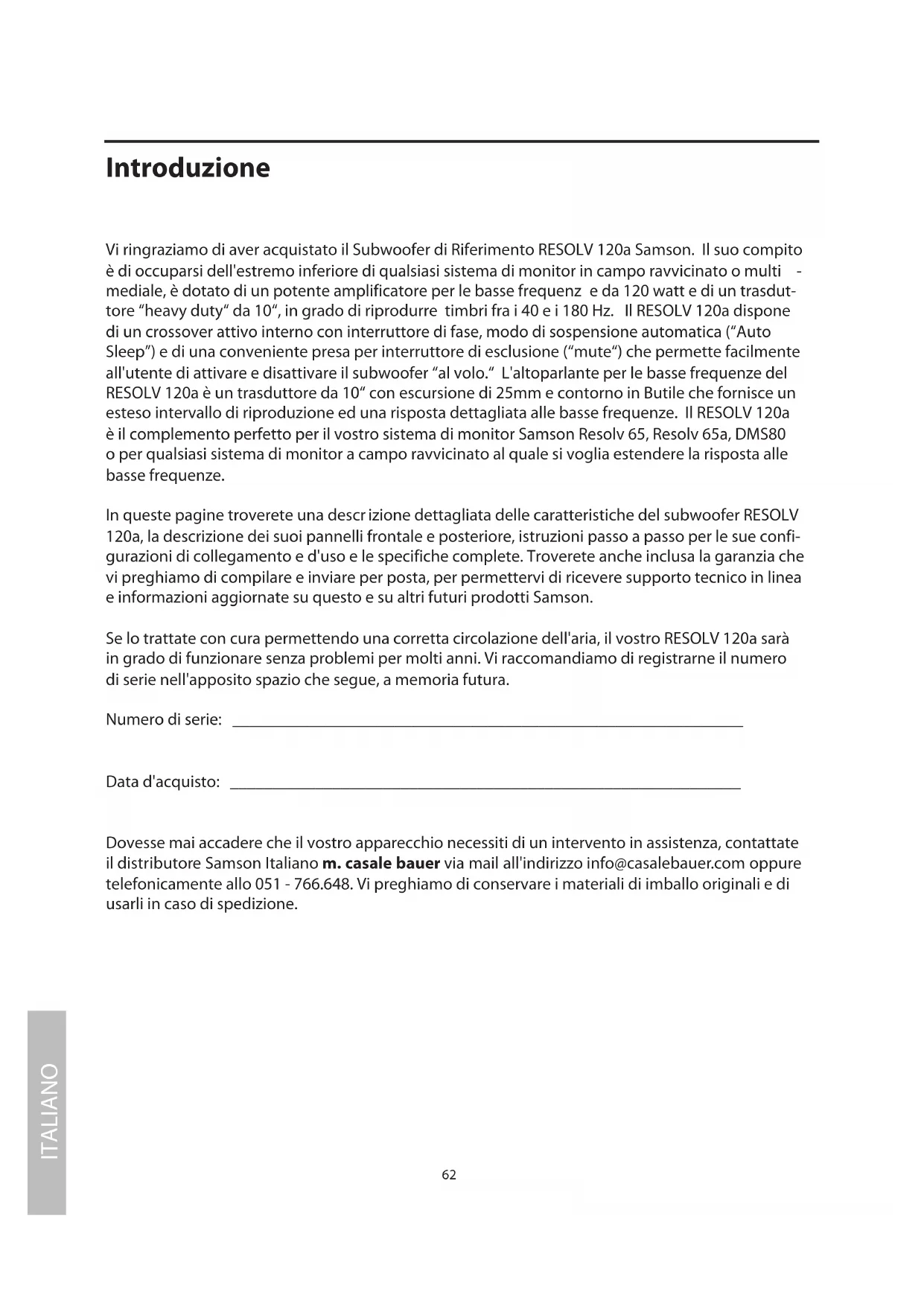

Introduction

Vi ringraziamo di aver acquistato il Subwoofer di Riferimento RESOLV 120a Samson. Il suo compito è di occuparsi dell'estremo inferiore di qualiasi sistema di monitor in Campo ravvicinato o multi - mediale, è dotato di un potente amplificatore per le basse frequenz e da 120 watt e di un trasduttore "heavy duty" da 10^ , in grado di riproduire timbri fra i 40 e i 180 Hz. Il RESOLV 120a dispone di un crossover attivo interno con interrupture di fase, modo di sospensione automatica ("Auto Sleep") e di una conveniente presa per interrupture di esclusione ("mute") che permette facilemente all'utente di attivare e disattivare il subwoofer "al volo." L'altoparlante per le basse frequenze del RESOLV 120a è un trasduttore da 10^ con escursione di 25mm e contorno in Butile che fornisce un esteso intervallo di riproduzione ed una risposta dettagliata alle basse frequenze. Il RESOLV 120a è il complemento perfetto per il vostro sistema di monitor Samson Resolv 65, Resolv 65a, DMS80 o per qualiasi sistema di monitor a Campo ravvicinato al quale si voglia estendere la risposta alle basse frequenze.

In queste pagine troverete una descrizione dettagliata delle caratteristiche del subwoofer RESOLV 120a, la descrizione dei loro pannelli frontale e posteriori, istruzioni passo a passo per le sue configurazioni di collegamento e d'uso e le specifiche complete. Trovereteanche inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di ricevere supporto tecnico in linea e informazioni aggiornate su quello e su altri futuri prodotti Samson.

Se lo trattate con cura permettendo una corretta circolazione dell'aria, il vostro RESOLV 120a sare in grado di funzionare alla problemi per molti anni. Vi raccomandiamo di registrarne il numero di seri e nll'apposto spazio che segue, a memoria futura.

Numero di serie:

Data d'acquisto:

Dovesse mai accadere che il vostro apparecchio necessiti di un intervento in assistenza, contattate il distributore Samson Italiano m. casale bauer via mail all'indirizzo [e-mail] oppure Telefonicamente allo 051 - 766.648. Vi preghiamo di conservare i materiali di imballo originali e di usarli in caso di spedizione.

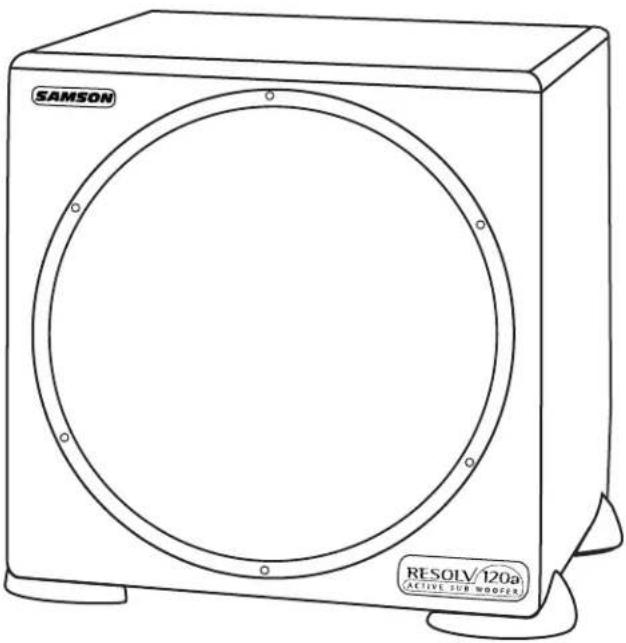

Le Caratteristiche del RESOLV 120a

Il subwoofer di riferimento RESOLV 120a Samson è il complemento perfetto per qualsiasi sistema di monitor aCampo rav vicinato o multimediae. Ecco alcune delle sue caratteristiche principali.

• Trasduttore da 10^ "Heavy-duty", a Escursione Ampia (25mm) con Contorno in Butile
• Amplificatore di Potenza da 120 Watt
  Cassa Acustica Aperta Accordata
• Uscite su Passa-alto per Casse Acustiche Satelliti
  Crossover Variable da 40 a 180Hz
  Presa per Interruttore di Esclusione ("Mute")
• Commutatore di Fase
• Ingressi ed Uscite di Linea su jack RCA
• Ingressi ed Uscite a Terminale per Cassa Acustica
• Interruttore di Sospensione Automatica ("Auto Sleep")
  Controllo di Volume
• Finitura in Nero Satinato
• Garanzia estesa a tre anni (valida per il mercato Statunitense).

RESOLV 120a - I Componenti

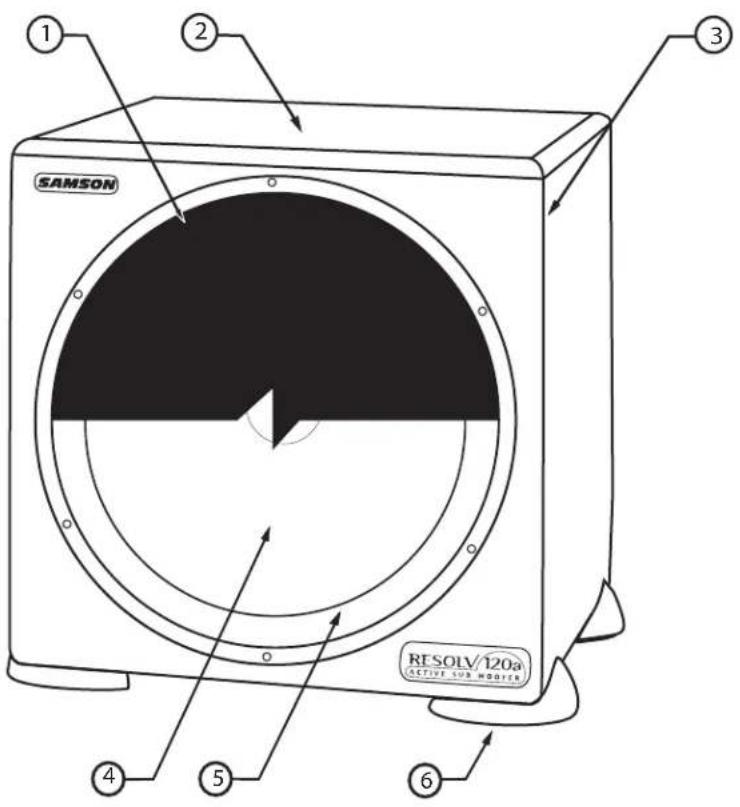

I Componenti - Vista Frontale

1 SCHERMO A GRIGLIA - realizazo in tessuto spesso con cornice in PVC, fornisce una protezione elegante e duratura all'altoparlante.
2 CASSA ACUSTICA - di rigida costruzione in MDF.
3 FINITURA - elegante finitura in vinile nero quer -- cia.
4 TRASDUTTORE - trasduttore per leasse fre-quenze "Heavy Duty" da 10," ad ampia escursione (25mm).

5 CONTORNO IN BUTILE - fornisce la massima escursione Maintainando accurata la risposta alleasse frequenze.
6 PIEDINI ANTI SCIVOLO - gli ampi piedini in gomma mantengono in posizione la cassa acusticaanche a livelli elevati di pressione sonora.
7 APERTURA ACCORDATA - design ad aperture silenziosa che offre una risposta estesa e lineare alle basse frequenze (nel retro dell'unità).

RESOLV 120a - I Componenti

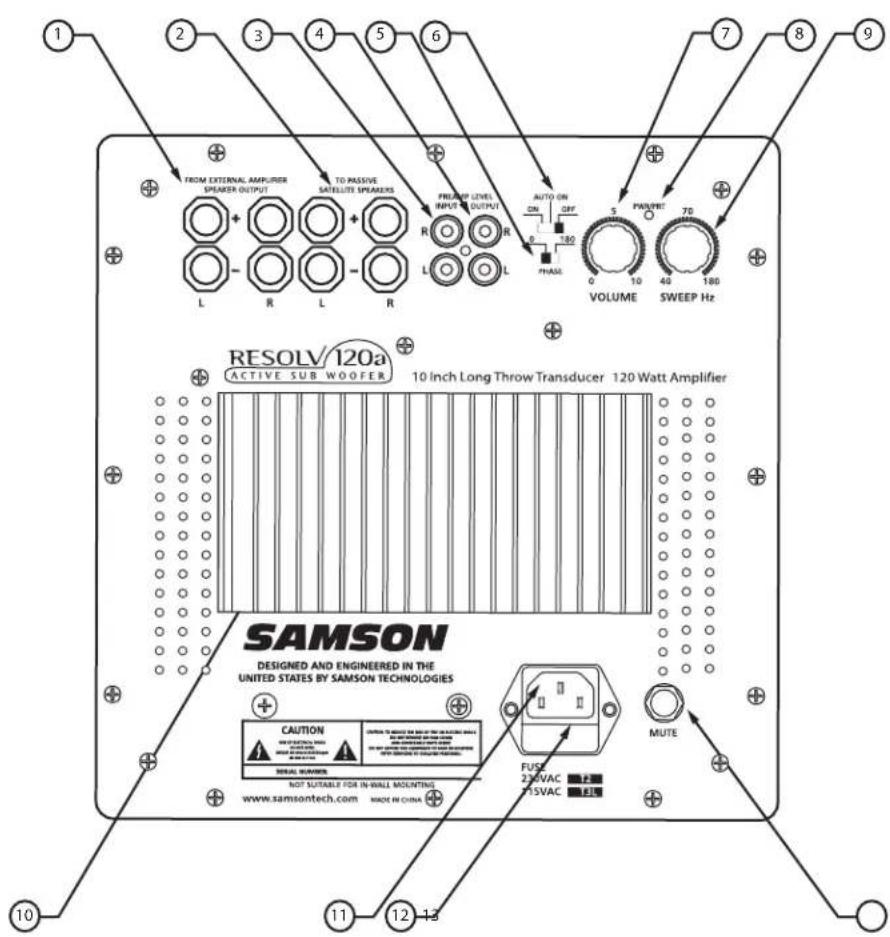

I Componenti del Pannello Posteriore

1 USCITA DI CASSA ACUSTICA (INGRESSO) accetta segnali sull'intero spettro audio da un amplificatore.
2 CASSE ACUSTICHE SATELLITI (USCITA) - invia segnali sull'intero spezzo audio a casse acusti che satelliti.
3 INGRESSI A LIVELLO DI PREAMPLI - accettano in ingresso segnali a Livello di Linea da mixer.
4 USCITE A LIVELLO DI PREAMPLI - invia un uscita un segnale di Basso Livello.
5 COMMUTATORE DI FASE - consente il funzionamento fuori-fase di 180 gradi.
6 INTERRUPTORE DI SOSPENSIONE AUTOMA - TICA ("AUTO SLEEP")- quando lo si attiva, il Modo di "Auto Sleep" permette di risparmiare corrente spegnendo automaticamente l'unita (in "standby") dopo 10 minuti di mancato uso.

7 VOLUME - controlla la quantità di volume in uscita.
8 LED DI ALIMENTAZIONE/PROTEZIONE - indica la presenza dell'alimentazione e se l'amplificato - re e nel modo di Protezione.
9 INTERVALlo ("SWEEP") IN HZ - regola l'intervallo delle frequenze basse alle uscite del Passa-alto.
10 ALETTE DI RAFFREDDAMENTO - si occupano del raffreddamento dell'amplificatore interno.
11 PRESA IN - è qui che va collegato il cavo di alimentazione IEC standard in dotazione.
12 FUSIBILE - fusibile accessible dall'utente
13 INTERRUPTORE DI ESCLUSIONE ("MUTE") - permette il collegamento di un interrottore esterno per l'attivazione della funzione interna di esclusione (in "mute").

RESOLV 120a - Configurazione

LA CONFIGURAIZIONE DEL SISTEMA DI MONITOR

Prima di iniziare ad effettuare i collegamenti, prendetevi un minuto per decidere come colete collegare il vostro nuovo subwoofer. I modi in cui potete interfacciarlo sono svariati e dovete tener conto di due specifiche categorie. In primo luogo, decidete se in Mono o in Stereo e, in secondo luogo, se userete gli ingressi e le uscite a livello Elevato ("High" - alimentati) o a Basso livello (Low - di linea).

II Sub in Comune

Nella maggior parte dei casi, è preferibile usare il sub in comune (in mono). Questo per molte ragioni, ma la più importante è che leasse frequenze prodotte da un subwoofer tendono ad essere "non-direzionali." Dato che, per svilupparsi, le onde sonore a bassa frequenza hanno davvero bisogno di tanto spazio, non si riesce a capire se i bassi dal sub provengono da sinistra o da destra, natural -mente a meno che non ci si trovi in un ambiente davvero ampio. Per quello fenomeno, praticamente tutto il materiale sonoro per i sub viene missato in mono.

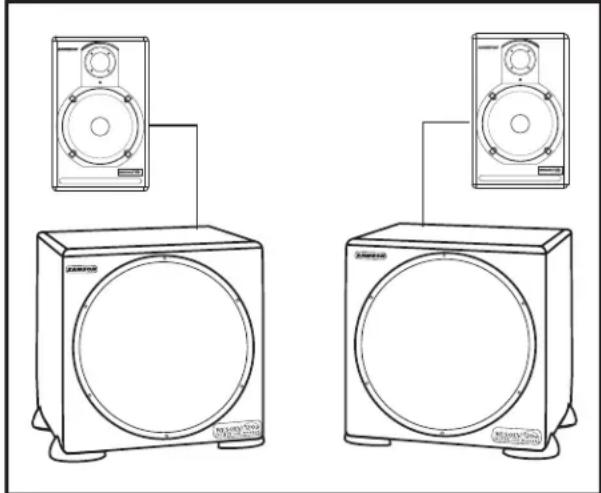

I Sub in Stereo

In cabine di regia di dimensioni più ampie, per augmentare la risposta nella parte inferiore delle frequenze, è possibi - le usare due RESOLV 120a. É possible inoltre usare due RESOLV 120a in stereo in cabine di regia più piccole allo scopo di minimizzare le onde stazionarie. Usando due subwoofer a potenza più contenuta, è possible ottener una risposta più uniforme all'interno dell'intero ambiente.

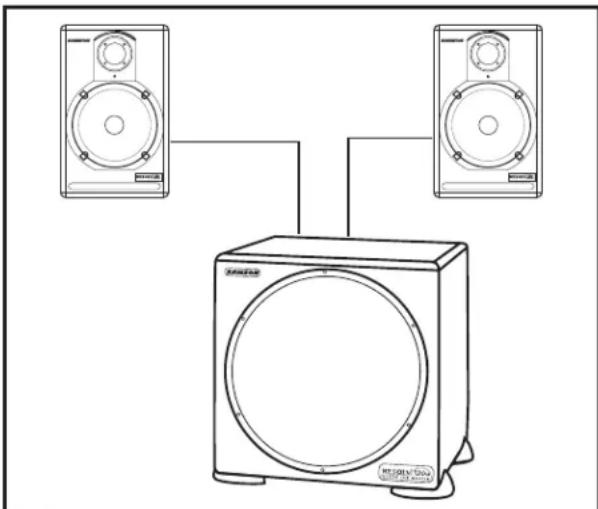

Il Posizionamento del RESOLV 120a

Dato che le basse frequenze riprodotte dal RESOLV 120a non sono direzionali, potete posizionarlo praticamente ovunque. è uncommone buona idea allontanare il RESOLV 120a dagli angoli. La posizione ideale del RESOLV 120a è in mezzo, il più vicino possibile al muro che vi sta di fronte quando siete in posizione di missaggio.

L'Uso del RESOLV 120a

Il Pannello di Controllo del RESOLV 120a

Il pannello di controllo del RESOLV 120a fornisce tutti i collegamenti e l'interfaccia utente per il crossover elettronico interno e la sezione di amplificazione dell'unità. L'amplificatore interno è un finale di potenza da 120 Watt capace di produrre una uscita incredibile alle basse frequence. Il RESOLV 120a impiega un crossover elettronico che regola il punto di taglio alle frequence acute del subwoofer e l'uscita passa-alto per le casse acustiche satelliti. Alimentando le casse satelliti dalle uscite Passa-Alto del RESOLV 120a otterrete un notevole miglioramento della qualità sonora. Questo è dovuto al fatto che quando le casse satelliti ricevono l'uscita filtrata dal RESOLV 120a, non si occupano più delle frequence al di quello del punto di crossover. Per esempio, immaginiamo che i vostri satelliti abbiano una estensione di frequence naturale fine ai 70Hz e che li alimentate con segnali sull'intero spettro audio (che scende fine a 20Hz ). Anche se si tratta di casse che possono riproduire solo dai 70Hz in su, dall'amplificatoreiene comunique presentato in uscita l'intervallo dai 20 ai 70Hz e si tratta di potenza spreca che in ultima analisi si trasforma in calore. Quando si usa l'uscita Passa-Alto del RESOLV 120a, la cassa e l'amplificatore satelliti non ricevono mai frequence al di quello della regolazione della frequence di "Sweep." Questo significiva che c'é maggiore potenza dedicata alle frequence che volete che i satelliti riproducano ed il risultato è un suono molto più pulito con un maggiore intervallo dinamico.

L'Uso del RESOLV 120a

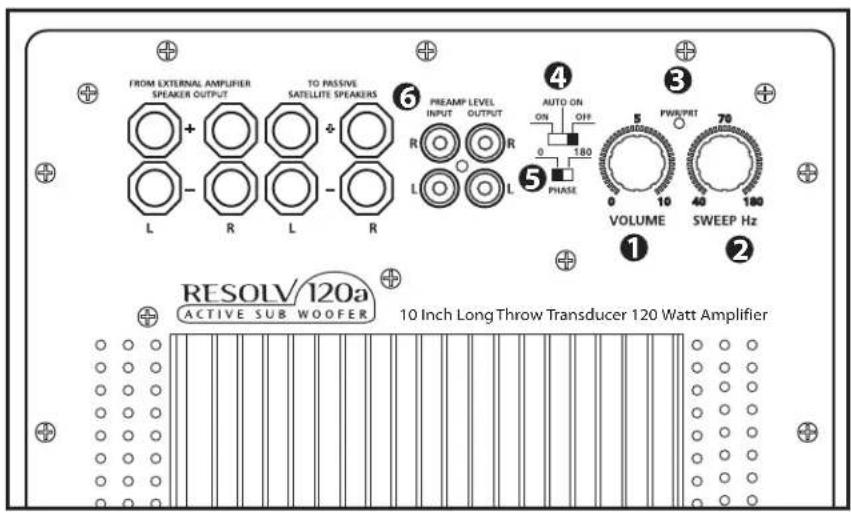

Funzioni di Controllo e Indicatori

Controllo di Volume

Il controlledi volume permietede regolare il livello del subwoofer RESOLV 120a. Inoltre,controllaanche il livello delle uscite del passa-alto.Dunque,se usate il RESOLV 120a除去 useare le uscite del passa-alto (per esempio quando il RESOLV 120a è colleague ad un crossover esterno),il controllo di volume regola l'uscita in bassa frequenza del RESOLV 120a.Se usate il crossover elettronico interno del RESOLV 120a per alimentare cose satelliti,allora il controllo di volume regola il livello dell'interoystema.

Controllo "Sweep Hz"

Il controlo di Intervallo in Hz (Sweep Hz) scegli l'intervallo superiore della frequenza di taglio del crossover elettronico interno del RESOLV 120a. Il crossover del RESOLV 120a fornisce una curva di filtering di tipo Linkwitz Riley a 12dB per ottava. Lo Sweep regola la frequenza più acuta che il RESOLV 120a riproduce e, contemporaneamente, le uscite del passa-alto tracciano la frequenza di crossover selezionata come limite inferiore di frequenza per le casse acustiche satelliti.

LED di Alimentazione / Protezione (PWR/PRT)

II LED POWER/PROTECT é un LED a due colori che ha tre possibili stati: SPENTO, VERDE e ROSSO. La tabella che segue minha gli stati del LED di ALIMENTAZIONE / PROTEZIONE e le differenti condizioni operative che rappresenta.

INTERRUPTORE "AUTO ON" LED SPENTO LED VERDE LED ROSSO

ACCESO

Non Applicable

II RESOLV 120a è acceso IN PROTEZIONE

AUTO

II RESOLV 120a è acceso

IN PROTEZIONE

SPENTO

II RESOLV 120a è spento

Non Applicable

Non Applicable

Se il RESOLV 120a riceve un segnale pesantamente distorto (in "clipping") per un lungo periodo di tempo, l'unità si spegne ed entra nel modo di PROTEZIONE. Quando il RESOLV 120a è in protezione, se ne vede il LED di ALIMENTAZIONE / PROTEZIONE acceso in rosso. Se questo accade, spegnete simplicamente l'apparecchio, aspettate un minuto e riaccendetelo. Il LED dovrebbe tornare nuovamente al colore verde, ad indicate il funzionamento normale. A quello punto, regolate il livello del materiale che inviate al RESOLV 120a in modo che il segnale non sia in distorsione da "clipping" e l'unità funzioniera correttamente.

4 Interrupttore "Auto On"

L'interrottore AUTO ON permette di scegliere il modo di funzionamento del RESOLV 120a. Quando questo interrottore è regolato su OFF, l'apparecchio non è attivo. Quando l'interruttore AUTO ON è regolato in posizione AUTO, l'apparecchio è sempre acceso. Per attivare la funzione di DISATTIVAZIONE AUTOMATICA (SLEEP) del RESOLV 120a, fate scivolare l'interruttore AUTO ON nella posizione AUTO. In quello modo il RESOLV 120a attiva la condizione di sospensione, ovvero si "addormenta" dopo non aver avvertito segnale in ingresso per un periodo di approssimativamente 10 minuti. Non appena il RESOLV 120a avverte la presenza di segnaleagli ingressi, ritorna al normale modo operativo.

5 Commutatore di Fase

É possibile commutare il RESOLV 120a in modo che funzioni in inversionione di fase, e lo si fa regolandone l'INTERRUTORE "PHASE" in posizione "180" (centottanta gradi). Sperimentate la regolazione di quello interruptore in modo da ottenerile il risultato di miscelazione migliorare tra il subwoofer e le casse satelliti.

L'Uso del RESOLV 120a

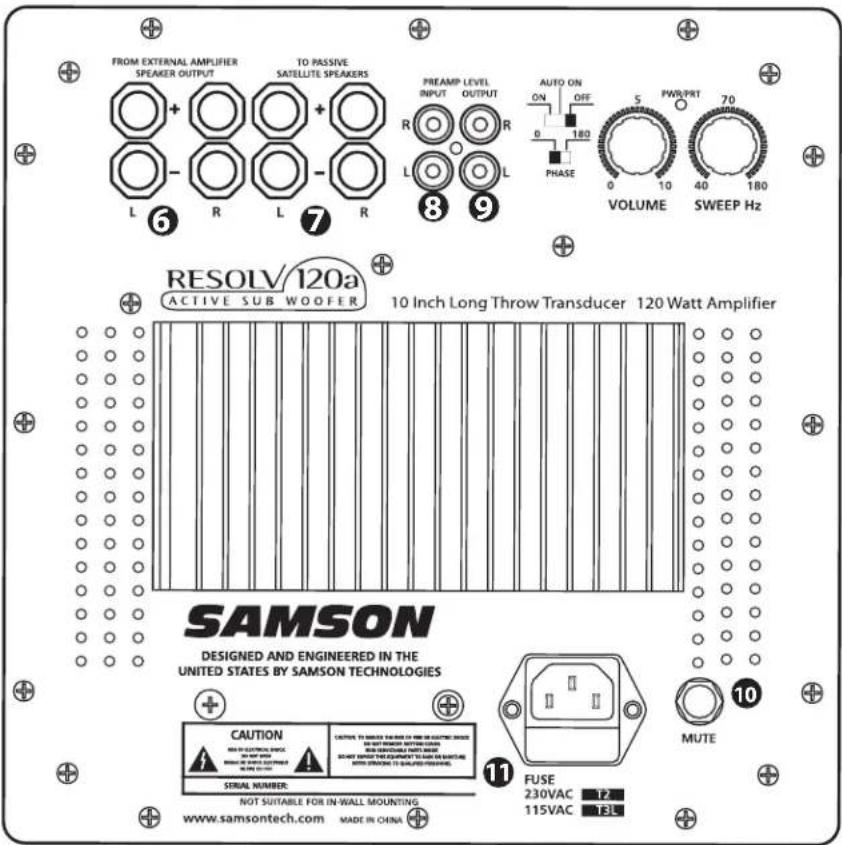

Gli Ingressi e le Uscite

Il RESOLV 120a dispon di ingressi ed uscite sia a livello di linea che per cose acustiche per cui è facile collegarlo a satelliti attivi o passivi. Gli INGRESSI A LIVELLO DI PREAMPLI semplicamente fanno passare il segnale a livello di lineaattraverso le USCITE A LIVELLO DI PREAMPLI. Potete usare gli ingressi e le uscite a livello di linea per interfacciare il RESOLV 120a a monitor attivi come i Resolv 65a Samson. Agli INGRESSI A LIVELLO DI CASSA (SPEAKER) è possibile collegare le uscite per cassa acustica di un finale di potenza e il segnale viene poi inviato delle USCITE DI CASSA (SPEAKER), sulle quali interviene il filtrlo passa-alto, a cose satelliti passive. I paragrafi che seguono spiegano in dettaglio sia i collegamenti a livello di linea che a livello di cassa acustica. Di seguito,altri paragrafi spiegano in dettaglio le regolazioni per diverse configurazioni tipiche con monitor sia attivi che passivi. Trovate inoltre diagrammi di cablaggio dettagliati a pagina 75.

DALLE USCITE PER LE CASSE (SPEAKER) - i connettori "SPEAKER OUTPUT" sono su morsetti a 5 vie. Usateli per il collegamento alle uscite per cassa acustica del finale di potenza esterno. Percidi,anche se i connettori sono etichettati FROM EXTERNAL AMPLIFIER SPEAKER OUTPUT (DALLE USCITE PER CASSA DELL'AMPLIFICATORE ESTERNO), quando scegliete但这a configurazione li usate come ingressi di segnale per il Resolv 120a.
CASSE SATELLITI - i connettori SPEAKER OUTPUT sono su morsetti a 5 vie. Qui viene presentato il collegamento dal finale di potenza esterno. Usate questi connettori per il collegamento di qualsiastipo di monitor satelliti passivi, come i Resolv 65 Samson.
INGRESSI (ALIVLO DI PREAMPLI) - i collegamenti di "PREAMP INPUT" di sinistra e destra sono su connettori standard RCA. Potete usarli per il collegamento di qualsiassi appearecchio a livello di linea come un mixer.
USCITE (A LIVELLO DI PREAMPLI) - i collegamenti di "PREAMP OUTPUT" di sinistra e destra sono su connettori standard RCA. Potete usarli per il collegamento di qualsiasi coppia di monitor attivi come i Resolv 65a Samson.
10 PRESA PER L'ESCLUSIONE (MUTE) - la presa di MUTE permette il collegamento di un interrottore di chiusura per attivare il circuito interno di esclusione (in "MUTE") del Resolv 120a. Tramite un comune interrottore a pedale repe ribile presso qualsiasi negazio di strumenti musicali, un cavo che termina con un interrottore o addiritturatramite il collegamento di un interrottore posizionato permanentemente nell'area di missaggio, è facilmente possibile accen-dere e spegnere il Resolv 120a.
1 Presa Per CA - è qui che va collegato il cavo di alimentazione IEC in dotazione. Quando lo collegate, assicuratovi che l'interruttore di alimentazione sia spento (in posizione "off").

Il Collegamento del RESOLV 120a

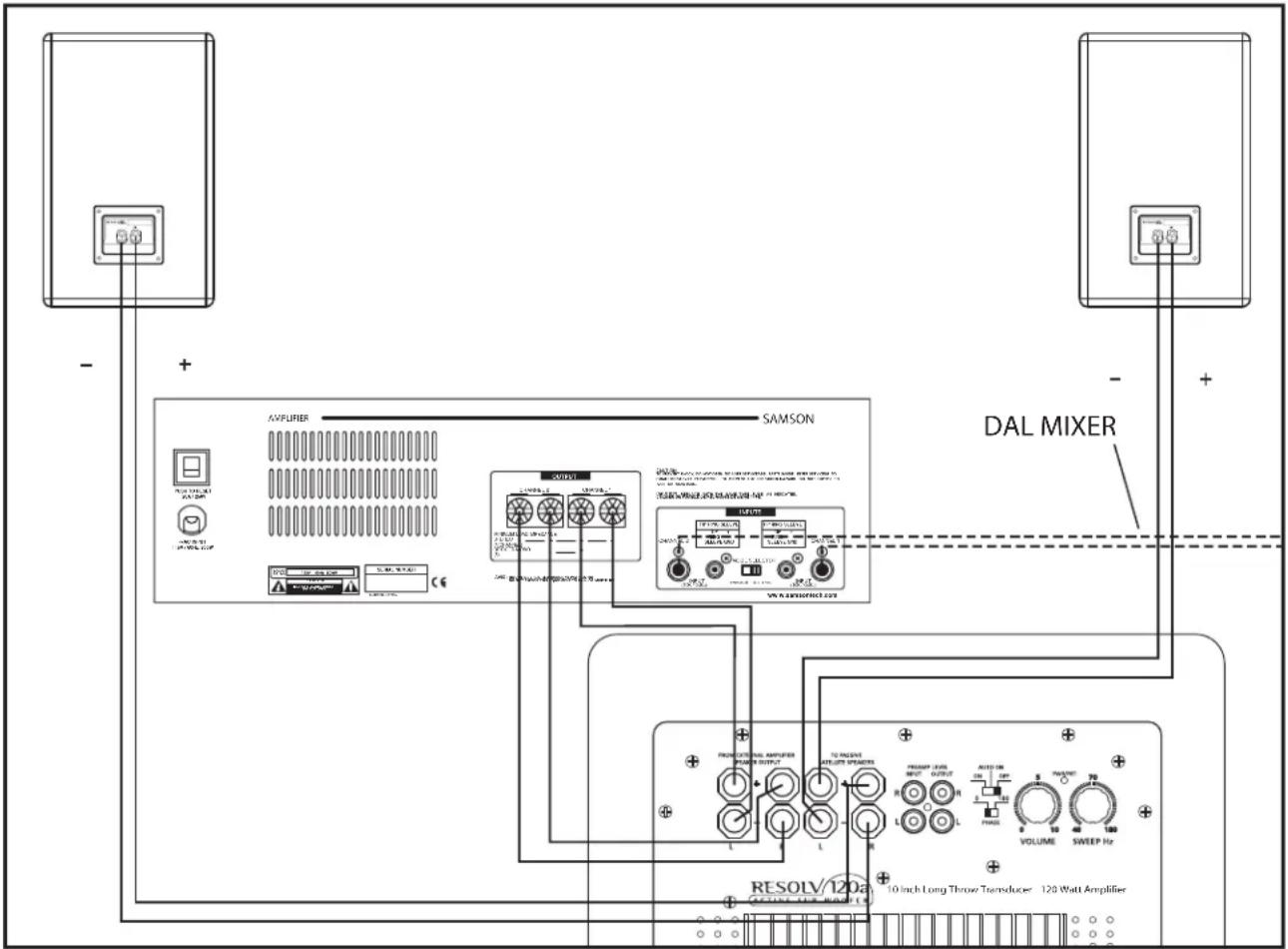

Sub in Mono con Satelliti Passivi Tramite I'Uso degli Ingressi "Speaker"

Il RESOLV 120a è il complemento perfetto per qualsi siana机体 di monitor a campo ravvicinato al quale si vuoglia estendere la risposta alle basse frequenze. Quello di seguito è un esempio tipico dell'uso del RESOLV 120a con un mixer, un amplificatore e una coppi di casse satelliti passive. In questa configurazione, il segnale ai satellitiiene filtrato a 100Hz . Gli ingressi e le uscite del RESOLV 120a sono su connettori standard per cassa acustica. Per la configurazione del机体, seguite le istruzioni elencate sotto.

- Chiodete completeness le uscite generali del mixer.
- Collegate l'uscita di sinistra del mixer all'ingresso di sinistra del finale di potenza e l'uscita di destra del mixer all'ingresso di destra dell'ampli. Poi, con un cavo standard per cassa acustica, collegate l'uscita per cassa acustica di sinistra del finale di potenza all'INGRESSO PER CASSA ACUSTICA DI SINISTRA del RESOLV 120a e l'uscita per cassa acustica di destra del finale di potenza all'INGRESSO PER CASSA ACUSTICA DI DESTRA del RESOLV 120a. Per completeness, collegate un cavo alla USCITA PER CASSA ACUSTICA DI SINISTRA del RESOLV 120a al satellite di sinistra e alla USCITA PER CASSA ACUSTICA DI DESTRA del RESOLV 120a al satellite di destra.
- A Anything to regulate the controllo di SWEEP alla frequenza voluta. Consultate il manuale d'uso dei nostri monitor da studio per scopire il punto di crossover racommandato. Potete anche effettuare la regolazione ad orecchio, sce gliendo per il controllo di SWEEP la frequenza che vi suona meglio. Un buon punto di partenza è intorno ai 70Hz
Regolate ora il finale di potenza al normale livello operativo. Inviate un segnale audio (ad esempio, musica da CD) dal mixer ed aumento il volume fino ad un livello di ascolto confortevole. A quello punto alzate lentamente il controlo di Volume del RESOLV 120a ed ascoltate l'uscita in bassa frequenza. Regolate il RESOLV 120a in modo che il livello di uscita delle basse frequenze sia quello che desiderate. Da qui in poi, quando alzate o abbassate il livello di uscita dal mixer, il RESOLV 120a ed i satelliti manterranno tra loro lo stesso volume relativivo.

Il Collegamento del RESOLV 120a

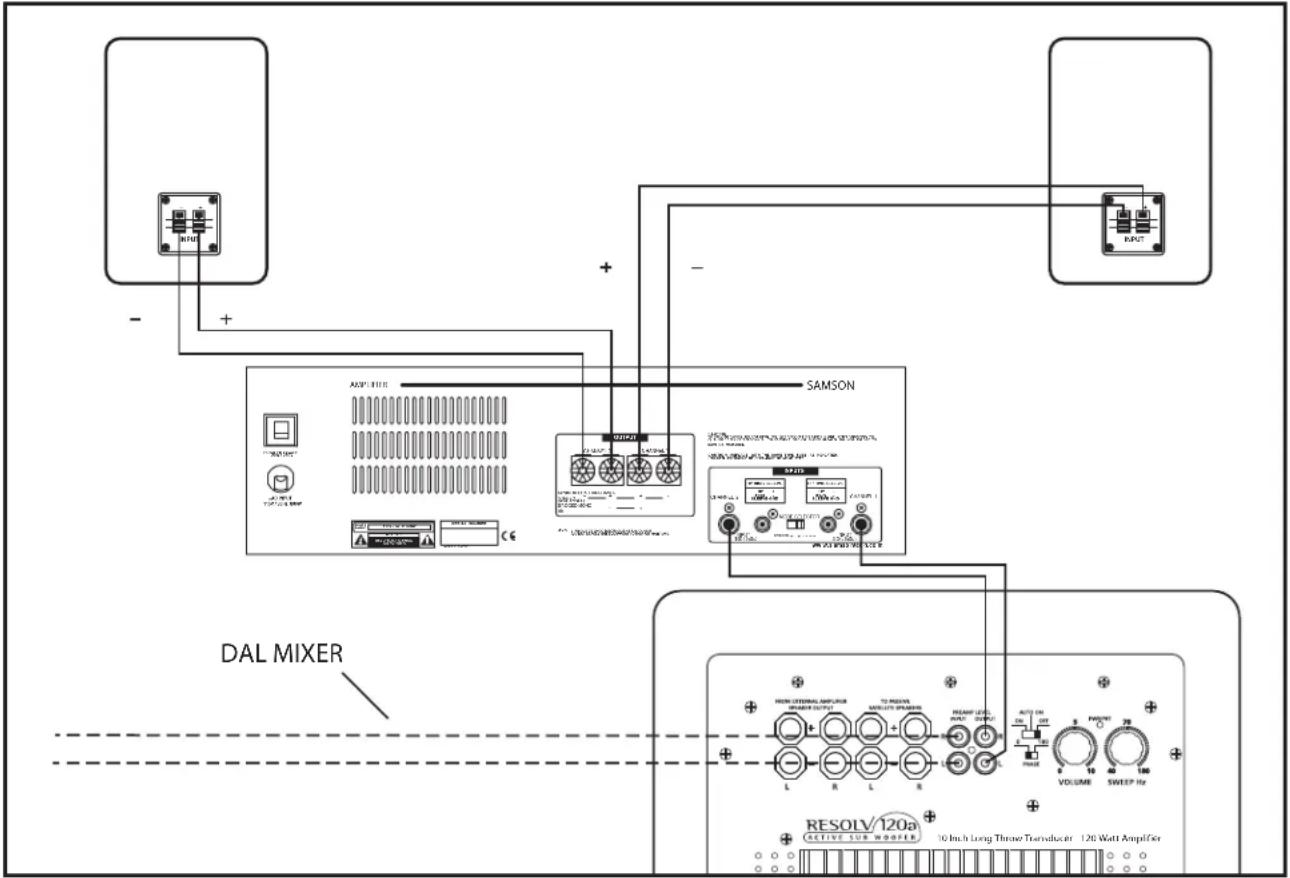

Sub in Mono con Satelliti Passivi Tramite l'Uso degli Ingressi di Linea

Il RESOLV 120a più favorare sfruttando gli ingressi e le uscite a livello di linea. Quando si usa il RESOLV 120a a livello di linea, alle uscite viene mantenuto il segnale sull'intero spettro audio. Quella di seguito è una configurazione tipica con l'uso di un RESOLV 120a con un mixer, un finale di potenza stereo ed una coppi di casse acustiche satelliti passive. Gli ingressi e le uscite di linea del RESOLV 120a sono su connettori RCA standard. Per il diagramma dettagliato di cablaggio, fate riferimento alle apposite istruzioni a pagina 75. Per configurare il vostroystema, fate riferimento alle istruzioni qui di seguito.

• Chidete completeness le uscite generali del mixer.
  Colgate I'uscita di sinistra del mixer all'INGRESSO DI SINSITRA A LIVELLO DI PREAMPLI del RESOLV 120a e l'uscita di destra del mixer all'INGRESSO DI DESTRA A LIVELLO DI PREAMPLI del RESOLV 120a. Colgate poi l'USCITA DI SINISTRA A LIVELLO DI PREAMPLI del RESOLV 120a all'ingresso di sinistra del finale di potenza e l'USCITA DI DESTRA A LIVELLO DI PREAMPLI del RESOLV 120a all'ingresso di destra del finale di potenza. Colgate un cavo per cassa acustica dall'uscita di sinistra del finale di potenza al satellite di sinistra, poi collegatene un altro dall'uscita di destra del finale di potenza al satellite di destra.
  A Anything puto regolate il controlo di SWEEP alla frequenza voluta.Consultate il manuale d'uso dei vostri monitor da studio per scopire il punto di crossover racommandato. Potete anche effettuare la regolazione ad orecchio, sce gliendo per il controlo di SWEEP la frequenza che vi suona meglio. Un buon punto di partenza è intorno ai 70Hz
  Regolate orl finale di potenza al normale livello operativo. Inviate un segnale audio (ad esempio, musica da CD) dal mixer ed augmentate il volume fino ad un livello di ascolto confortevole. A quosto punto alzate lentamente il controlo di Volume del RESOLV 120a ed ascoltate l'uscita in bassa frequenza. Regolate il RESOLV 120a in modo che il livello di uscita delle basse frequenze sia quello che desiderate. Da qui in poi, quando alzate o abbassate il livello di uscita dal mixer, il RESOLV 120a ed i satelliti manterranno tra loro lo stesso volume relativo.

Il Collegamento del RESOLV 120a

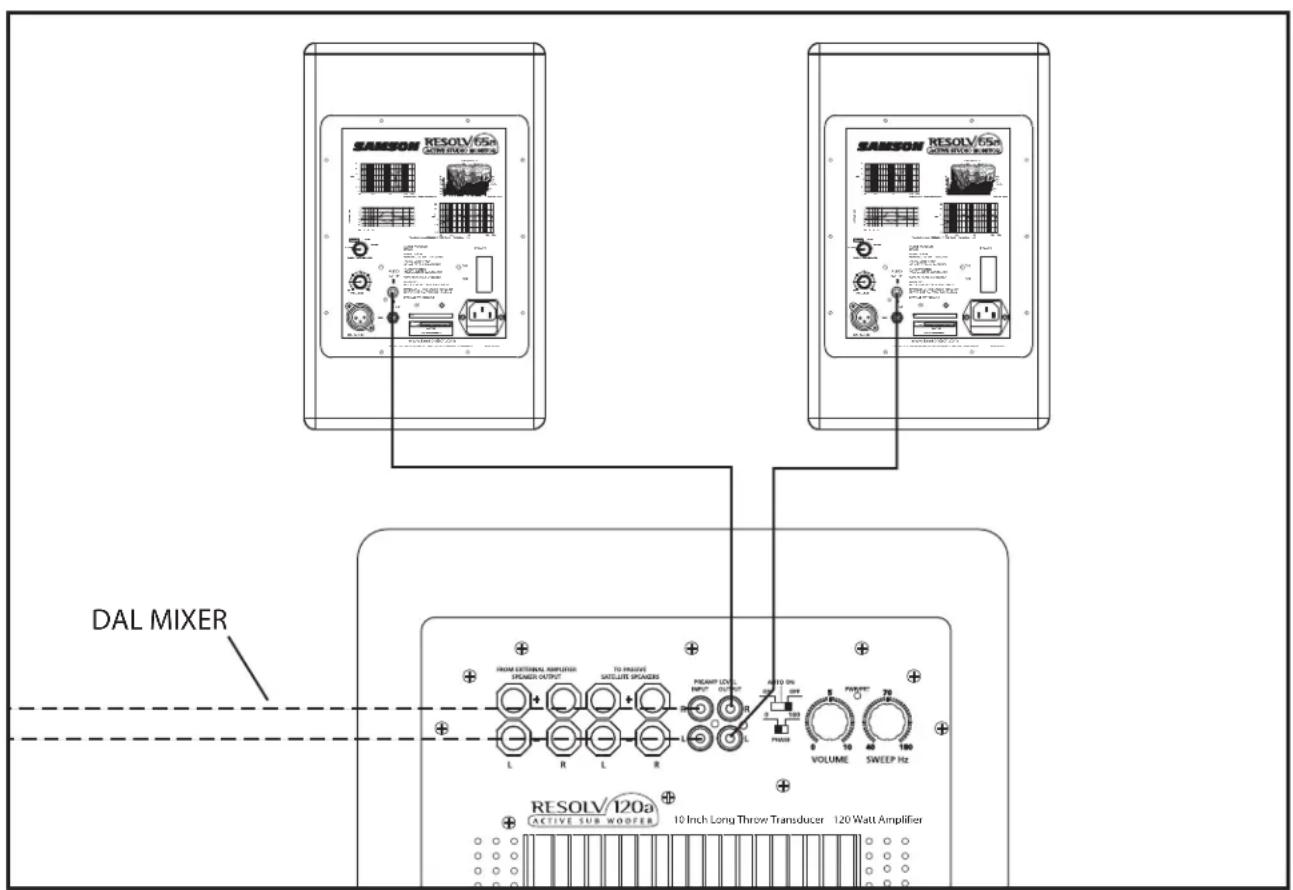

Sub in Mono con Satelliti Attivi

Se disponete di monitor da studio attivi, l'installazione è semplice tramite gli ingressi e le uscite a livello di linea del RESOLV 120a. Di seguito trovate descritta una tipica configurazione che sfrutta il RESOLV 120a con un mixer ed una copbia di casse acustiche satelliti attive. Gli ingressi e le uscite a livello di linea del RESOLV 120a sono su connettori RCA standard. Per il diagramma dettagliato di cablaggio, fate riferimento alle apposite istruzioni a pagina 75. Per configurare il vostroistema, fate riferimento alle istruzioni qui di seguito.

• Chiudete completeness le uscite generali del mixer.
  Collegate l'uscita di sinistra del mixer all'INGRESSO DI LINEA DI SINISTRA e l'uscita de destra del mixer all'INGRESSO DI LINEA DI DESTRA del RESOLV 120a. Colgate poi l'USCITA DI LINEA DI SINISTRA del RESOLV 120a all'ingreso del satellite amplificato di sinistra e l'USCITA DI LINEA DI DESTRA al satellite amplificato di destra.
• A Anything puto regolate il controlo di SWEEP alla frequenza voluta. Consultate il manuale d'uso dei nostri monitor da studio per scopire il punto di crossover raccomandato. Potete anche effettuare la regolazione ad orecchio, sce gliendo per il controlo di SWEEP la frequenza che vi suaona meglio. Un buon punto di partenza è intorno ai 70Hz
  Regolate or le casses satelliti active al normale livello operativo. Inviate un segnale audio (ad esempio, musica da CD) dal mixer ed augmentate il volume fino ad un livello di ascolto confortevole. A Anything punto alzate lentamente il controlo di Volume del RESOLV 120a ed ascoltate l'uscita in bassa frequenza. Regolate il RESOLV 120a in modo che il livello di uscita delle basse frequenze sua quello che desiderate. Da qui in poi, quando alzate o abbassate il livello di uscita dal mixer, il RESOLV 120a ed i satelliti manterranno tra loro lo stesso volume relativivo.

Il Collegamento del RESOLV 120a

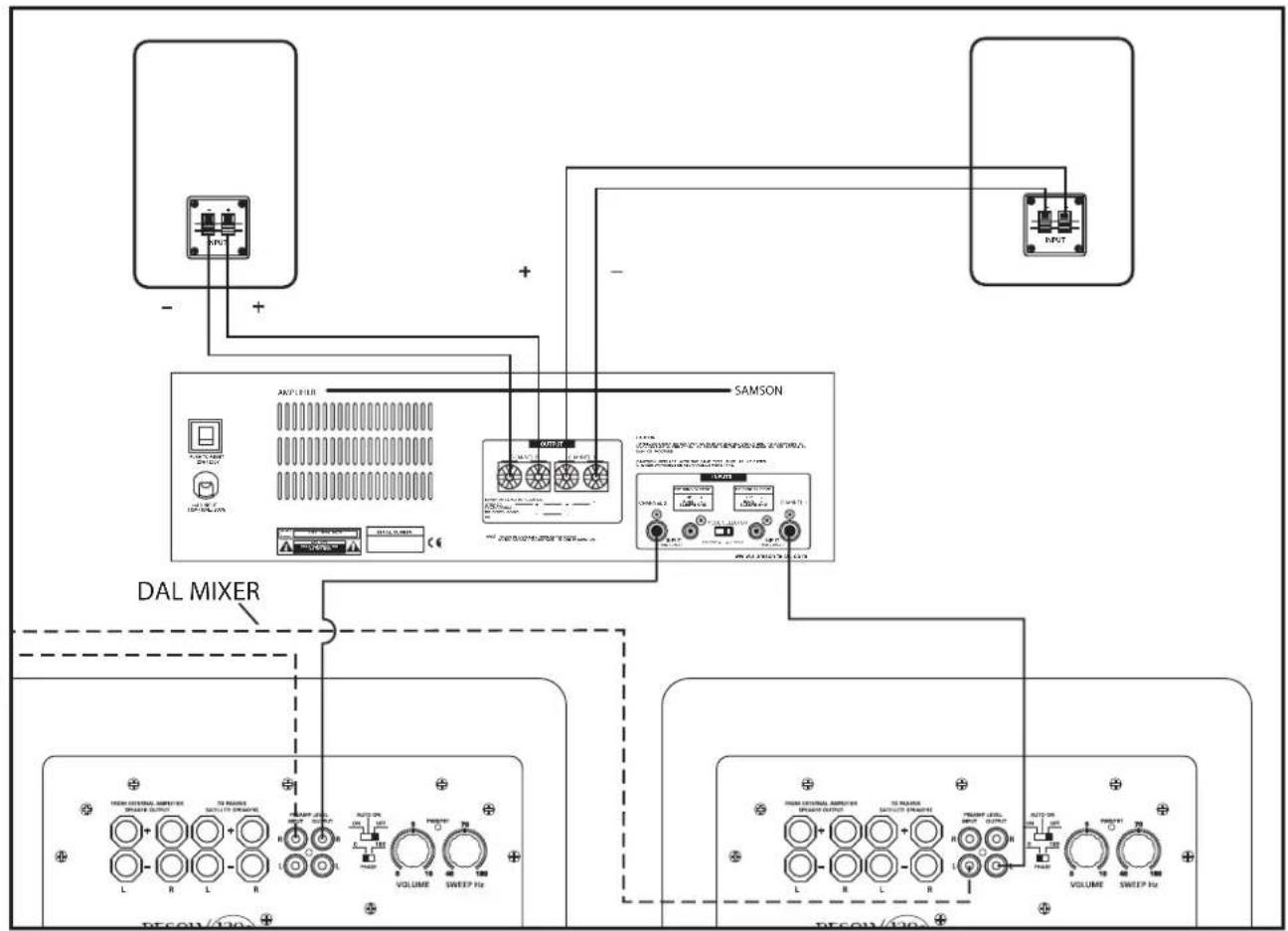

Sub in Stereo con Satelliti Passivi

E possible usare due RESOLV 120a con qualsiasi coppi di monitor passivi o attivi. Quella descritta di seguito è una configurazione tipica che sfrutta due RESOLV 120a con un mixer, un finale di potenza stereo ed una coppi di casse acustiche satelliti passive. Gli ingressi e le uscite dei RESOLV 120a sono su connettori standard RCA. Per il diagramma dettagliato di cablaggio, fate riferimento alle apposite istruzioni a pagina 75. Per configurare il vostro sistema, fate riferimento alle istruzioni qui di seguito.

• Chiudete completeness le uscite generali del mixer.
  Colgate l'uscita di sinistra del mixer all'INGRESSO A LIVELLO DI PREAMPLI DI SINISTRA del RESOLV 120a di sinistra e l'uscita di destra del mixer all'INGRESSO A LIVELLO DI PREAMPLI DI DESTRA del RESOLV 120a di destra. Colgate poi I'USCITA DI PREAMPLI DI SINISTRA del RESOLV 120a di sinistra all'ingresso di sinistra del finale di potenza e I'USCITA PREAMPLI DI DESTRA del RESOLV 120a di destra all'ingresso di destra del finale di potenza. Colgate infine un cavo per cassa acustica dalle uscite di sinistra e destra dell'amplificatore alle casse satelliti passive di sinistra e destra.
  A qusto pinto reglate il controlo di SWEEP alla frequenza voluta.Consultate il manuale d'uso dei nostri monitor da studio per scopire il punto di crossover racommando. Potete anche effettuare la regolazione ad orecchio, sce gliendo per il controllo di SWEEP la frequenza che vi suaona meglio. Un buon punto di partenza è intorno ai 70Hz
  Regolate ora il finale di potenza al normale livello operativo. Inviate un segnale audio (ad esempio, musica da CD) dal mixer ed aumento il volume fino ad un livello di ascolto confortevole. A quello punto alzate lentamente il controlo di Volume del RESOLV 120a ed ascoltate l'uscita in bassa frequenza. Regolate il RESOLV 120a in modo che il livello di uscita delle basse frequenze sia quello che desiderate. Da qui in poi, quando alzate o abbassate il livello di uscita dal mixer, il RESOLV 120a ed i satelliti manterranno tra loro lo stesso volume relativivo.

Il Collegamento del RESOLV 120a

L'USO DEL RESOLV 120A CON IL SISTEMA DI MONITOR DMS80 SAMSON

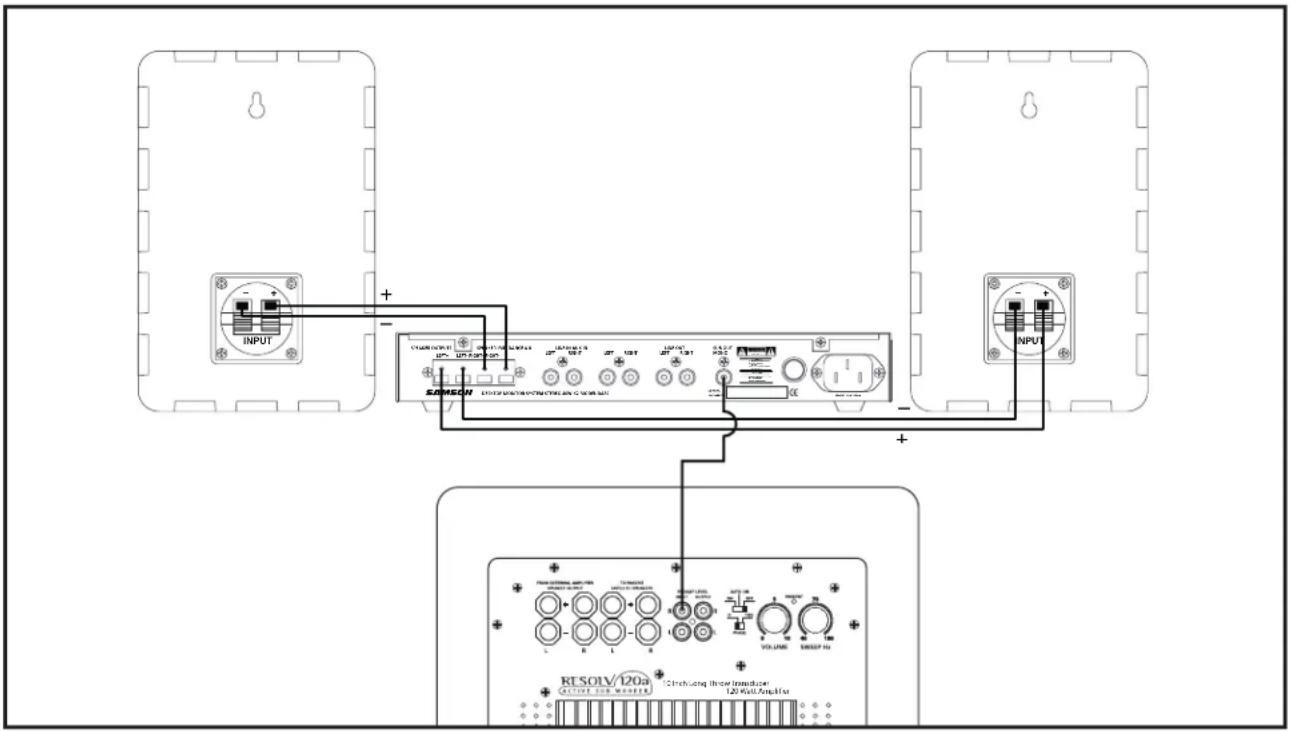

L'Uso dell'USCITA SUB del DMS80

Il RESOLV 120 è il complemento perfetto alsystema di monitor DMS e ne estende verso il basso l'uscita in frequenza. É possibile interfacciare il vostro nuovo subwoofer con il DMS80 in diversi modi, compreso l'uso dell'USCITA SUB mono o delle USCITE DI LINEA del DMS80. Gli esempi che seguono evidenziano i collegamenti ed il modo di funzionamento del RESOLV 120a con il systema DMS80.

Effettuate il collegamenti tra il mixer ed il sistema di monitor DMS80osi come desritto nel manuale d'uso del DMS80 ed assicuratevi che tutte le uscite del mixer siano completenesse chiuse.
Colgate l'USCITA SUBWOOFER del pannello posteriore del DMS80 all'INGRESSO A LIVELLO DI PREAMPLI DI DESTRA del RESOLV 120a.
Regolate il controlo di Volume del RESOLV 120a intorno al 6 e, dato che sull'USCITA SUBWOOFER del DMS80 interviene unchio passa-alto a 100Hz ,regolate il controlo di SWEEP del RESOLV 120a a 180Hz
- Inviate ora un segnale audio (ad esempio, musica da CD) dal mixer ed aumento il volume delle uscite alle quali è collegato ilsystema di monitor DMS80 fino ad un livello di ascolto confortevole.
- A Anything alzate lentamente il controllo di LIVELLO DEL SUBWOOFER che si trovare nel pannello di controllo frontale del DMS80 e regolatene a piacere il livello d'uscita in bassa frequenza. Sperimentate il bilanciamento tra il RESOLV 120a e le casse satelliti DMS regolando il controllo di LIVELLO DEL SUBWOOFER. Una volta trovato il bian ciamento che preferite, quando alzerete o abbasserete il livello di uscita dal mixer sare il RESOLV 120a a fare in modo che i satelliti mantengano lo stesso volume relativivo.

Il Collegamento del RESOLV 120a

L'USO DEL RESOLV 120A CON IL SISTEMA DI MONITOR DMS80 SAMSON

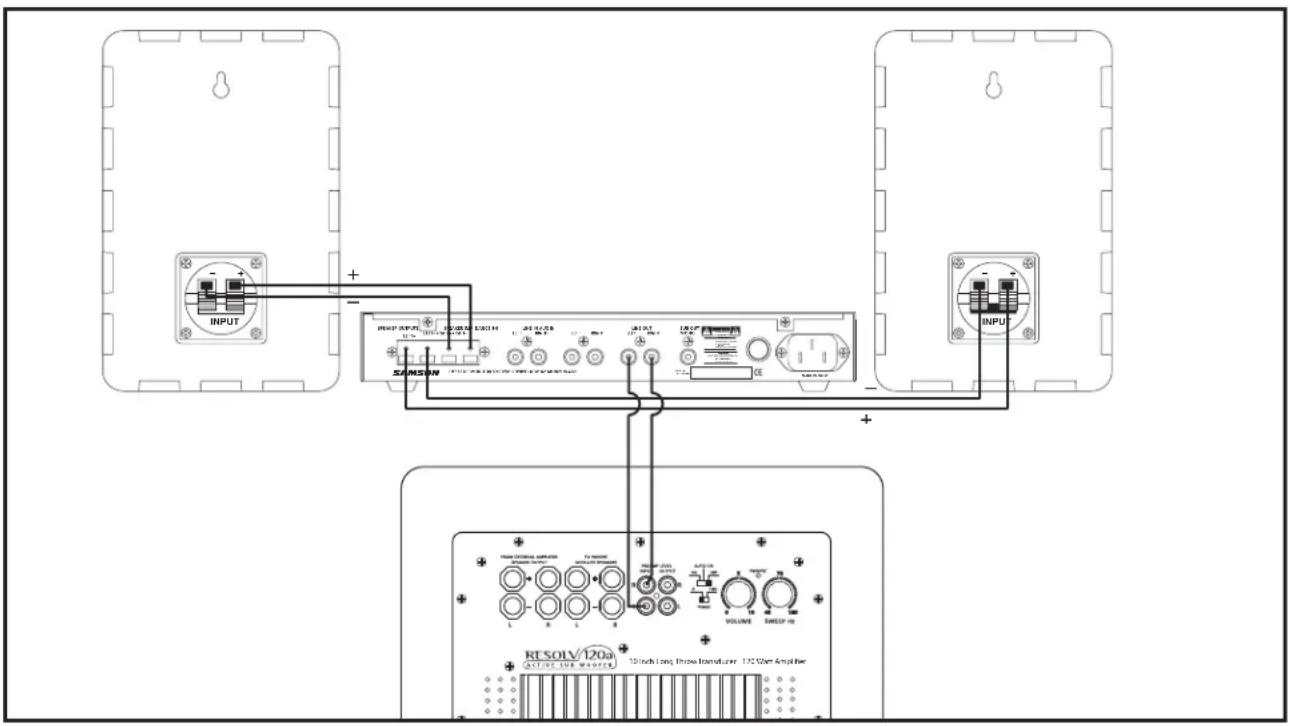

L'Uso delle USCITE DI LINEA del DMS80

Il RESOLV 120a più essere collegato al DMS80tramite le USCITE DI LINEA del pannello posteriore del DMS80. Quando si usano le USCITE DI LINEA del DMS80 si utilizza il crossover elettronico interno del RESOLV 120a e quello permette di fare esperimenti fino a trovare la corretta regolazione fine del systemà di monitor. Per interfacciare il vostro nuovo subwoofer, fate riferimento al diagramma e alle istruzioni che seguono.

Effettuate il collegamenti tra il mixer ed il systema di monitor DMS80osi come descritto nel manuale d'uso del DMS80 ed assicuratevi che tutte le uscite del mixer siano completenesse chiuse.
- Colgate le USCITE DI LINEA SINISTRA e DESTRA del pannello posteriore del DMS80agli INGRESSI A LIVELLO DI PREAMPLI di SINISTRA e di DESTRA del RESOLV 120a.
- Chidete completeness il controlo di Volume del RESOLV 120a e regolatene il controlo di SWEEP a 100Hz
- Inviate ora un segnale audio (ad esempio, musica da CD) dal mixer ed aumento il livello d'uscita del sistema di monitor DMS80 fino ad un livello di ascolto confortevole.
- A quello punto alzate lentamente il controllo di LIVELLO del RESOLV 120a e regolate a piacere il livello d'uscita in bassa frequenza. Fate experimenti ascoltando le differenze che ottenete regolando il punto di crossover tramite il controlo di SWEEP. Ascoltateanche il bilanciamento tra il RESOLV 120a e le casse satelliti DMS regolando il controlo di LIVELLO del RESOLV 120a. Una volta trovato il bilanciamento che preferite, quando alzerete o abbasserete il livello di uscita dal mixer sare il RESOLV 120a a fare in modo che i satelliti mantengano lo stesso volume relativo.

RESOLV 120a - Le Connessioni

RESOLV 120a - Guida al Cablaggio

A seconda della configurazione dei vostri monitor, e possible interfacciare il RESOLV 120a in molti modi diversi. Il RESOLV 120a dispone di ingressii ed uscite sua a Livello di Preampli che a Livello di Cassa Acustica, per cui il collegamento di qualsiacci cassa acustica satellite amplificata o passiva è immediato. Per il collegamento del vostro sistema di monitor, seguite gli schemi riportati qui di seguito.

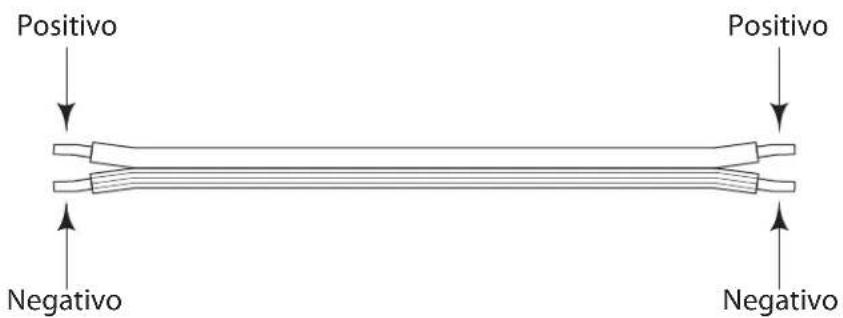

Cavo da Cassa Acustica (non schermato)

Note: quasi tutti i cavi non schemati dispongono di una segnalazione del connettore negativo. Per evitare problemi di cancellazione di fase, assicuratev di Maintainere le corrente connessioni positive e negative nel camblaggio di tutto l'interoistema.

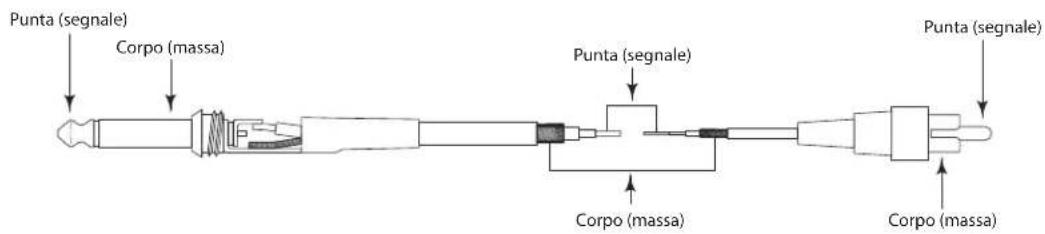

Cavo Sbilanciato da 1/4" a RCA

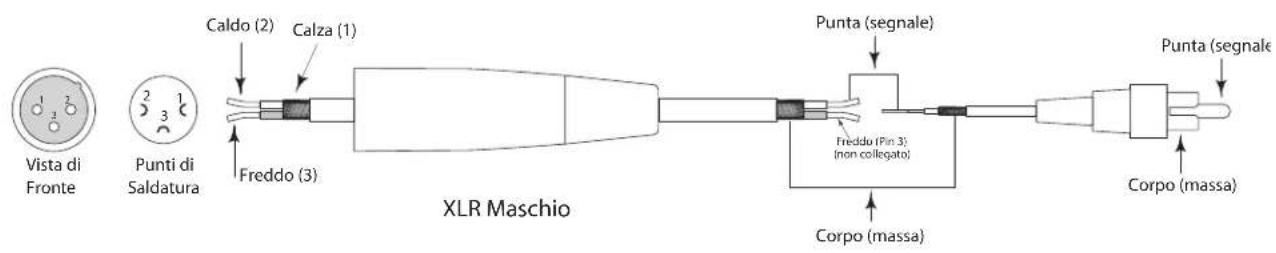

Cavo Sbilanciato da XLR a RCA

Specifications/Caracteristiques techniques/Technische Daten/Especficaciones Tecnicas/Specifiche

Specifications

Peso: 39 lbs., 17.75 kg.

Specifiche

Trasduttore: Trasduttore da 10^ ad Escursione Ampia (25mm)

Amplificatore:

Valore di Potenza: 120 Watt RMS

Risposta in Freqenza: da 30Hz a 300Hz, +/-3 dB

Sensitivita: 94dB SPL @ 1 W/1m

Ingresso per Cassa Acustica

Connettore: Terminale a Pressione

Uscita per Cassa Acustica con filtrlo Passa-alto

Connettore: Terminale a Pressione

Ingresso di Linea Sbilanciato

Connettore: RCA-FEMMINA

Uscita di Linea Sbilanciata

Connettore: RCA-FEMMINA

Frequenza di Incrocio (Crossover): Variabile tra 40Hz e 180Hz

Cassa Acustica:

Costruzione: in MDF (Medium Density Fiberboard -

Tavola di Fibra di Media Densità)

Finitura: in Vinile Nero

Piedini: Ampi Piedini in Gomma

Dimensioni: 432 mm (a) x 356 (l) x 413 (p)

17^ (a) × 14 (l) × 16.25 (p)

Peso: 17,75 kg., 39 lbs.

Specifications/Caracteristiques techniques/Technische Daten/Especificationes techniques/Specifie

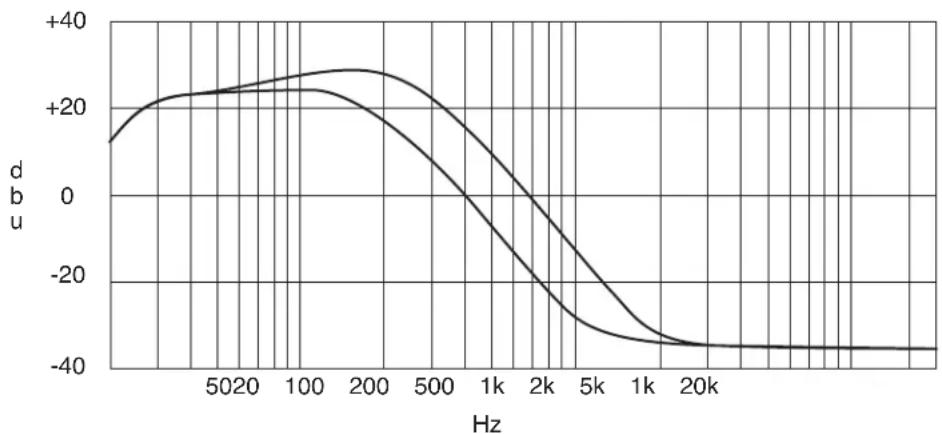

RESOLV 120a Frequency Chart / Courbe de réponse en fréquence des RESOLV 120a / RESOLV 120a Frenquenztable / Tabla de frequencies del RESOLV 120a / Tabella di Risposta in Frenquenza del RESOLV 120a
