Tipo di prodotto	Radio
Marca	Trevi
Modello	RR 511 DAB
Categoria	Radio
Alimentazione	230 V ~ 50 Hz o 4 pile D (UM-1) (non incluse)
Dimensioni (L x H x P)	317 x 114 x 89 mm
Gamma di ricezione FM	87,5 - 108,0 MHz
Gamma di ricezione DAB	174 - 240 MHz
Bluetooth	Sì, versione 2.4 GHz, potenza 2,5 mW
Lettore USB / SD	Sì, supporto MP3
Lettore cassette	Sì, riproduzione e registrazione
Microfono integrato	Sì, per registrazione vocale
Schermo LCD	Sì, visualizzazione informazioni
Antenna telescopica	Sì, per FM/DAB
Presa cuffie	Sì, jack 3,5 mm
Funzioni aggiuntive	Sveglia, standby, impostazione ora, equalizzatore DRC
Manutenzione e pulizia	Panno morbido leggermente umido, evitare solventi
Sicurezza	Non esporre all'acqua, non aprire, scollegare in caso di surriscaldamento
Accessori inclusi	Cavo di alimentazione, manuale d'uso

Domande frequenti - RR 511 DAB Trevi

Come accendere la radio Trevi RR 511 DAB ?

Collegare il cavo di alimentazione alla presa AC IN (17) e inserirlo in una presa di corrente 230 V ~ 50 Hz. Ruotare il selettore di funzione (11) dalla posizione TAPE/OFF verso la sorgente desiderata (DAB/FM o BT/USB/SD).

Come impostare ora e data ?

In standby, premere il pulsante MENU (10). Utilizzare il pulsante (13) per navigare nel menu SYSTEM > TIME > SET TIME/DATE. Impostare ora e data con il pulsante (13) e confermare premendolo. È anche possibile attivare l'aggiornamento automatico tramite AUTO UPDATE.

Come memorizzare una stazione radio FM o DAB ?

Sintonizzare la stazione desiderata. Tenere premuto il pulsante PRESET (10) finché non appare Preset store. Utilizzare il pulsante (13) per selezionare una posizione di memoria (da 1 a 30) e confermare. Per richiamare una stazione, premere brevemente PRESET, scegliere la posizione e confermare.

Come collegare uno smartphone tramite Bluetooth ?

Posizionare il selettore di funzione (11) su BT/USB/SD. Premere MODE (10) per selezionare l'ingresso Bluetooth. Sul proprio smartphone, cercare il dispositivo RR 511 DAB e accoppiarlo. Se richiesto, inserire il codice PIN 0000. Una volta connesso, la musica riprodotta dallo smartphone sarà udibile sulla radio.

Come utilizzare la funzione cassetta ?

Posizionare il selettore (11) su TAPE/OFF. Aprire il vano con STOP/EJECT (6) e inserire una cassetta, con il lato desiderato verso l'esterno. Premere PLAY (9) per riprodurre. Utilizzare PAUSE (5) per mettere in pausa, F.FWD (7) e REW (8) per avanzare/riavvolgere rapidamente, e STOP/EJECT (6) per fermare ed espellere.

Come pulire l'apparecchio ?

Utilizzare un panno morbido leggermente umido per pulire la superficie. Non utilizzare mai solventi né sostanze abrasive che potrebbero danneggiare la custodia. Prima di pulire, scollegare l'apparecchio dalla presa di corrente.

Cosa fare se la ricezione radio è scarsa ?

Estendere completamente l'antenna telescopica e orientarla per ottimizzare la ricezione. Evitare di posizionare l'apparecchio vicino a fonti di interferenza come campi magnetici, muri spessi o dispositivi elettronici. Nelle zone a basso segnale, provare a spostare l'apparecchio o regolare la lunghezza dell'antenna.

Come impostare una sveglia ?

In standby, premere MENU (10). Navigare in SYSTEM > ALARM > ALARM1 SETUP o ALARM2 SETUP. Impostare l'ora della sveglia (ON TIME), la durata (DURATION), e la frequenza (DAILY, ONCE, WEEKENDS o WEEKDAYS). Attivare la sveglia (ON) e confermare. Un simbolo di sveglia apparirà sullo schermo.

Come attivare la funzione standby (timer di spegnimento) ?

In standby, premere MENU (10). Andare su SYSTEM > SLEEP. Scegliere la durata desiderata (90, 60, 45, 30, 15 minuti o OFF per disattivare). Confermare con il pulsante (13). L'apparecchio si spegnerà automaticamente dopo il tempo impostato.

Come eseguire un ripristino alle impostazioni di fabbrica ?

Tenere premuto MENU (10). Accedere a SYSTEM > FACTORY RESET. Confermare premendo il pulsante (13). Tutte le impostazioni verranno ripristinate ai valori predefiniti. Questa operazione non può essere annullata.

MANUALE UTENTE RR 511 DAB Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE! NON ESPORRE A PIOGGIA E UMIDITÀ

ATTENZIONE: NON APRITE L'APPARECCHIO.ALL'INTERNO NONVI SONO COMANDI MANIPOLABILI DALL'UTENTE NE PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO TREVI

WARNING!

DANGER OF ELECTRIC SHOCK! DO NOT EXPOSE TO RAIN OR HUMIDITY

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attentamente prima di utilizzare l'apparecchio.

VOLTAGGIO

PERICOLOSO

Questo simbolo

riportato sul retro

dell'apparecchio ed in questo manuale segnala la presenza all'interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

NOTE D'USO

Non ascoltare a volume alto per diverso tempo, potrebbe danneggiare il vostro udito.

Evitare di posizionare il riproduttore:

• Vicino a campi magnetici.
  • Vicino a fonti di calore come caloriferi e stufe.
  • In luoghi molto umidi come stanze da bagno, piscine, ecc...
  • In luoghi molto polverosi.
  • In luoghi soggetti a forti vibrazioni.
• Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.

- L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

- Prima di accendere l'apparecchio, verificare sempre che il cavo di alimentazione e il cavo di collegamento siano installati correttamente.

- L'adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilmente accessibile.

- Se si nota un calore eccessivo sul dispositivo o sull'adattatore di corrente, scollegare immediatamente la spina dalla presa di corrente principale.

• Non tirare il cavo di alimentazione

- Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

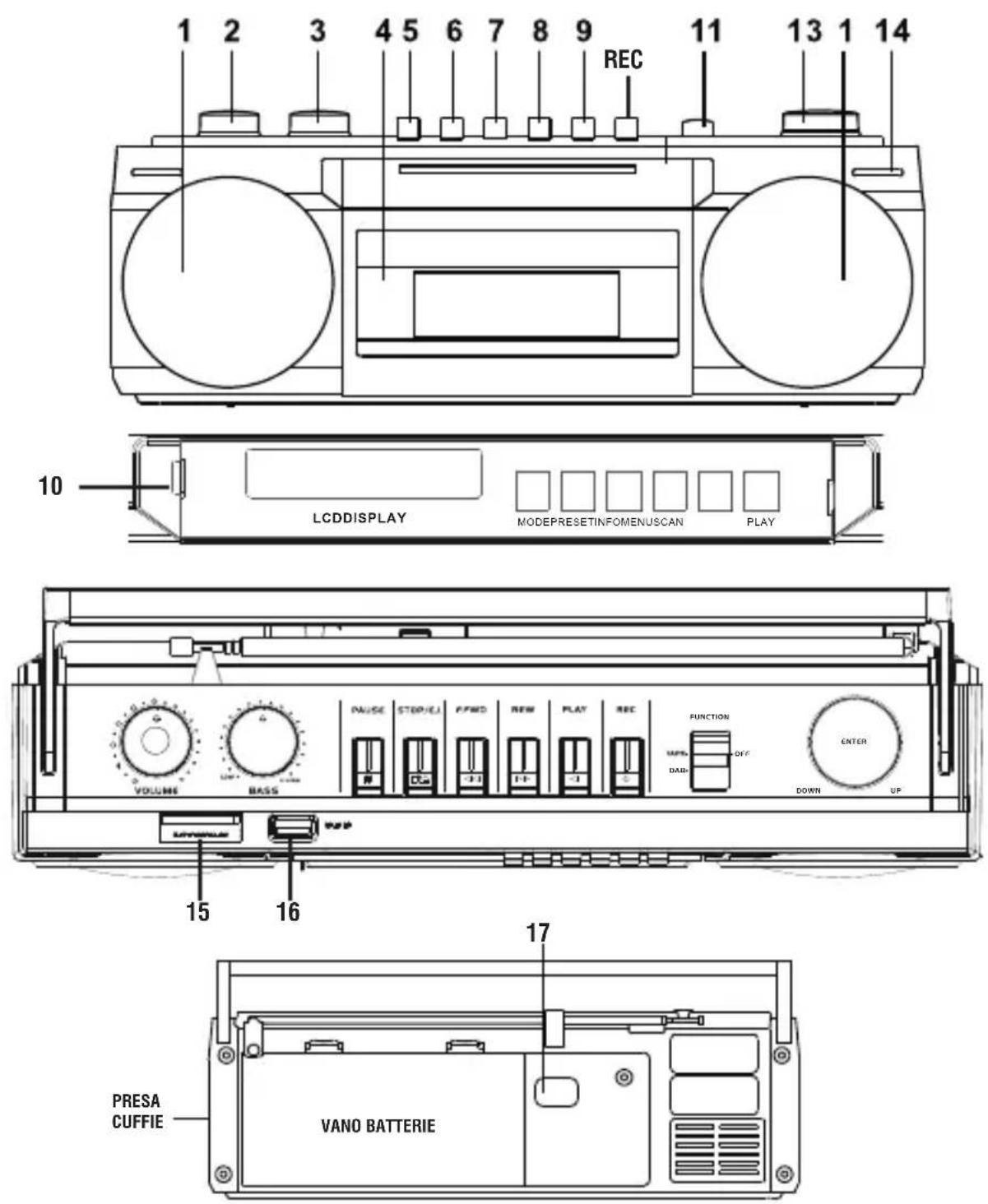

1 2 3 4 5 6 7 8 9 REC 11 13 1 14 LCDDISPLAY MODEPRESETINFOMENUSCAN PLAY VOLUME BASS 10 15 16 FUNCTION OFF DADN UP PRESA CUFFIE VANO BATTERIE

DESCRIZIONE COMANDI

1. ALTOPARLANTI
2. REGOLAZIONE VOLUME
3. REGOLAZIONE BASSI
4. VANO CASSETTE
5. PAUSA CASSETTE
6. STOP/APERTURA VANO CASSETTE
7. AVANZAMENTO VELOCE CASSETTE
8. TASTO INDIETRO VELOCE CASSETTE

9. TASTO LETTURA CASETTE

10. SEZIONE DI CONTROLLO E DISPLAY LCD

11. SELETTORE FUNZIONI
12. NON UTILIZZATO
13. MANOPOLA UP/DOWN/TASTO CONFERMA
14. MICROFONO
15. INGRESSO SD
16. INGRESSO USB
17. PRESA ALIMENTAZIONE RETE

ALIMENTAZIONE BATTERIE

Aprire il vano batterie ed inserire 4 batterie formato “D” (UM-1) avendo cura di rispettare attentamente le polarità indicate. Sostituire immediatamente le batterie scariche e toglierle se prevedete di non utilizzare l’apparecchio per lungo tempo.

RETE

Collegare il cavo di alimentazione alla presa AC IN(17). Inserire la spina in una presa di corrente 230V\~50Hz. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

REGOLAZIONE VOLUME - TONI BASSI

Ruotare la regolazione volume(2) in senso orario o antiorario per aumentare o diminuire il volume.

Ruotare la regolazione bassi(3) in senso orario o antiorario per aumentare o diminuire i toni bassi.

SELEZIONE SORGENTE

Agire sul selettore funzione (11) per selezionare DAB/FM oppure BT/USB/SD oppure TAPE/OFF.

RADIO DAB/FM

1. Portare il selettore funzioni (11) sulla posizione DAB/FM.
2. Premere il tasto MODE (10) per selezionare la radio digitale DAB oppure la radio FM.
3. Spegnere la radio commutando il selettore (11) in posizione "TAPE/OFF"

RADIO FM

1. Aprire l'antenna telescopica per tutta la sua lunghezza.
2. Premere a lungo il tasto SCAN (10) per effettuare la sintonia e memorizzazione automatica delle stazioni radio. Possono essere salvate fino a 30 stazioni radio.
3. Per selezionare una stazione radio salvata premere il tasto PRESET nella sezione comandi (10), selezionare e confermare con il tasto/manopola (13).
4. Per effettuare la ricerca manuale di una stazione radio ruotare la manopola (13) per ricercare la frequenza desiderata e confermare premendo la manopola stessa.
5. P er salvare una stazione radio premere a lungo il tasto PRESET(10) fino a far comparire sul display “Preset store” e selezionare/confermare la locazione di memoria tramite il tasto/manopola (13).
6. Premere il tasto INFO(10) per visualizzare sul display varie informazioni trasmesse dalle stazioni radio.
7. Premere il tasto MENU'(10) per accedere al menu di impostazioni della radio FM, muoversi all'interno dei menu' e confermare tramite il tasto/manopola(13).

Sono disponibili le seguenti impostazioni:

• SCAN SETTING: e' possibile selezionare se durante la ricerca automatica vengano memorizzate tutte le stazioni (All station) o solo quelle con segnale forte (Strong station).
• AUDIO SETTING: e' possibile selezionare l'ascolto in MONO (Forced mono) o STEREO (Stereo allowed).

RADIO DAB

1. Alla prima accensione l'apparecchio effettuerà una scansione automatica dei canali radio disponibili.
2. Agire sul tasto/manopola (13) per selezionare una radio tra quelle disponibili, premere la manopola per confermare la stazione scelta.
3. Se necessario, premere il tasto SCAN (10) per effettuare una nuova sintonia automatica delle stazioni radio.
4. Per salvare una stazione radio premere a lungo il tasto PRESET(10) fino a far comparire sul display “Preset store” e selezionare/confermare la locazione di memoria tramite il tasto/manopola (13). Sono disponibili 30 locazioni di memoria.
5. Per selezionare una stazione radio salvata premere il tasto PRESET (10), sul display compare “Preset recall”. Selezionare e confermare con il tasto/manopola (13).
6. Premere il tasto INFO(10) per visualizzare sul display varie informazioni trasmesse dalle stazioni radio.
7. Premere il tasto MENU'(10) per accedere al menu di impostazioni della radio DAB, muoversi all'interno dei menu' e confermare tramite il tasto/manopola(13).

Sono disponibili le seguenti impostazioni:

• FULL SCAN: per effettuare una nuova scansione delle stazioni radio DAB disponibili.
• MANUAL TUNE: per effettuare una ricerca manuale delle stazioni DAB presenti.
• DRC: permette di abilitare/disabilitare la funzione DRC per migliorare il suono durante l'ascolto in ambienti rumorosi. È possibile impostare il livello di DRC in alto (high), basso (low) o Off (spento).
• PRUNE: permette di eliminare dalle lista delle stazioni memorizzate tutte le radio trovate ma non disponibili (scarso segnale).

NOTA: Per ottenere la migliore ricezione estendete e orientate l'antenna. Se la ricezione non è buona provate a regolare diversamente la lunghezza e l'orientamento dell'antenna, comunque la qualità della ricezione dipende molto dal luogo dove è posto l'apparecchio.

LETTORE MP3 USB/SD

1. Impostare il selettore(11) sulla posizione BT/USB/SD.
2. Premere il tasto MODE (10) per selezionare l'ingresso attivo (USB o SD).
3. Collegare l' USB Flash Disk o la memoria SD nell'ingresso USB(16) o nell'ingresso SD(15).
4. Attendere alcuni secondi, la riproduzione partira' automaticamente.
5. Premere il tasto PLAY(10) per attivare la pausa in lettura (display lampeggiante), premerlo di nuovo per riprendere la riproduzione.
6. Ruotare la manopola (13) per selezionare un brano differente.

BLUETOOTH

1. Impostare il selettore(11) sulla posizione BT/USB/SD.
2. Premere il tasto MODE (10) per selezionare l'ingresso Bluetooth.

3. Ricercare l'apparecchio nominato "RR 511 DAB", eseguire l'accoppiamento con il proprio smartphone ed inserire il PIN "0000" se richiesto.

4. Ad accoppiamento avvenuto l'apparecchio emetterà un suono di risposta.

5. Attivare la riproduzione musicale dal proprio dispositivo. E' possibile la selezione dei brani da riprodurre agendo sulla manopola (13) e sospendere/attivare la lettura tramite il tasto PLAY(10).

RIPRODUTTORE CASSETTE

RIPRODUZIONE CASSETTE

1. Posizionare il selettore sulla posizione TAPE/OFF e aprite il vano cassette con il tasto (6).
2. Inserire una cassetta nel vano con il lato che desiderate ascoltare rivolto verso l'esterno.
3. Regolare a vostro piacimento il volume.
4. Premere il tasto PLAY(9) per iniziare la riproduzione.
5. Premere il tasto PAUSE(5) per fermare momentaneamente la riproduzione, premerlo nuovamente per riprenderla.
6. Per far avanzare velocemente il nastro premete il tasto F.FWD(7).
7. Per riavvolgere velocemente il nastro premete il tasto REW(8).
8. Premere il tasto STOP/EJECT(6) per fermare definitivamente la riproduzione, premerlo nuovamente per estrarre la cassetta.

REGISTRAZIONE DA ALTRE SORGENTI

Nota: assicurarsi che la linguetta di abilitazione delle registrazioni sia presente altrimenti non sara' possibile registrare la cassetta.

1. Posizionare il selettore sulla sorgente desiderata (Radio, lettore Usb, SD, Bluetooth) ed avviare la riproduzione.
2. Inserire la cassetta nel vano.
3. Premere il tasto REC per iniziare la registrazione.
4. Utilizzare il tasto PAUSE(5) per fermare momentaneamente la registrazione, premerlo nuovamente per riprenderla.
5. Premere il tasto STOP/EJECT(6) per fermare definitivamente la registrazione.

REGISTRAZIONE DA MICROFONO INCORPORATO

1. Posizionare il selettore sulla posizione TAPE.
2. Inserire la cassetta nel vano.
3. Premere il tasto REC per iniziare la registrazione ed iniziare a parlare frontalmente all'apparecchio.
4. Utilizzare il tasto PAUSE(5) per fermare momentaneamente la registrazione, premerlo nuovamente per riprenderla.
5. Premere il tasto STOP/EJECT(6) per fermare definitivamente la registrazione.

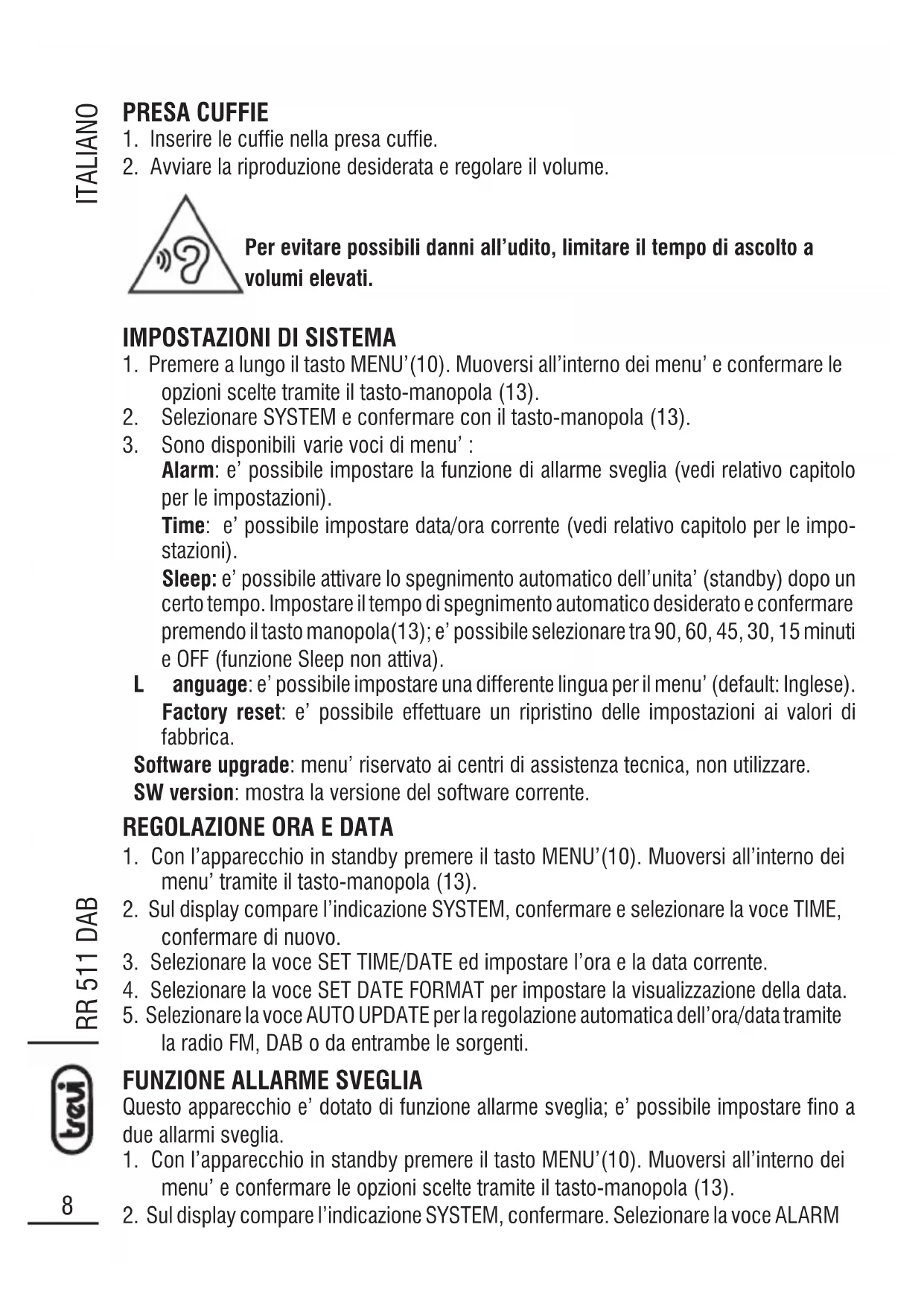

PRESA CUFFIE

1. Inserire le cuffie nella presa cuffie.
2. Avviare la riproduzione desiderata e regolare il volume.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

IMPOSTAZIONI DI SISTEMA

1. Premere a lungo il tasto MENU'(10). Muoversi all'interno dei menu' e confermare le opzioni scelte tramite il tasto-manopola (13).
2. Selezionare SYSTEM e confermare con il tasto-manopola (13).
3. Sono disponibili varie voci di menu' :

Alarm: e' possibile impostare la funzione di allarme sveglia (vedi relativo capitolo per le impostazioni).

Time: e' possibile impostare data/ora corrente (vedi relativo capitolo per le impostazioni).

Sleep: e' possibile attivare lo spegnimento automatico dell'unita' (standby) dopo un certo tempo. Impostare il tempo di spegnimento automatico desiderato e confermare premendo il tasto manopola(13); e' possibile selezionare tra 90, 60, 45, 30, 15 minuti e OFF (funzione Sleep non attiva).

L language: e' possibile impostare una differente lingua per il menu' (default: Inglese). Factory reset: e' possibile effettuare un ripristino delle impostazioni ai valori di fabbrica.

Software upgrade: menu' riservato ai centri di assistenza tecnica, non utilizzare.

SW version: mostra la versione del software corrente.

REGOLAZIONE ORA E DATA

1. Con l'apparecchio in standby premere il tasto MENU'(10). Muoversi all'interno dei menu' tramite il tasto-manopola (13).
2. Sul display compare l'indicazione SYSTEM, confermare e selezionare la voce TIME, confermare di nuovo.
3. Selezionare la voce SET TIME/DATE ed impostare l'ora e la data corrente.
4. Selezionare la voce SET DATE FORMAT per impostare la visualizzazione della data.
5. Selezionare la voce AUTO UPDATE per la regolazione automatica dell'ora/data tramite la radio FM, DAB o da entrambe le sorgenti.

FUNZIONE ALLARME SVEGLIA

Questo apparecchio e' dotato di funzione allarme sveglia; e' possibile impostare fino a due allarmi sveglia.

1. Con l'apparecchio in standby premere il tasto MENU'(10). Muoversi all'interno dei menu' e confermare le opzioni scelte tramite il tasto-manopola (13).

2. Sul display compare l'indicazione SYSTEM, confermare. Selezionare la voce ALARM

3. Con l'apparecchio in standby premere il tasto MENU'(10). Muoversi all'interno dei menu' e confermare le opzioni scelte tramite il tasto-manopola (13).

4. Sul display compare l'indicazione SYSTEM, confermare. Selezionare la voce ALARM

e confermare.

1. Selezionare ALARM1 SETUP o ALARM2 SETUP.
2. Impostare l'ora di attivazione dell'allarme (ON TIME).
3. Impostare la durata dell'allarme (DURATION).
4. Impostare la frequenza di attivazione DAILY (ogni giorno), ONCE (una volta), WEEKENDS (sabato e domenica), WEEKDAYS (dal lunedì al venerdì). Confermare/impostare la data dell'allarme se richiesto.
5. Selezionare l'attivazione (ON) dell'allarme (allarme disattivato=OFF).

Al termine l'allarme impostato verrà salvato (SAVED) e compare una indicazione sul display ad allarme attivo. Per spegnere l'allarme premere il tasto-manopola (13).

CARATTERISTICHE TECNICHE

Alimentazione: 230V\~/ 50Hz - 4 Batterie D (UM-1)

Gamma di ricezione: FM 87.5 - 108.0 MHz

DAB 174 - 240 MHz

Potenza di trasmissione Bluetooth:....2,5mW

Frequenza di trasmissione Bluetooth: .....2,4GHz

Dimensioni: 317 x 114 x 89 mm

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

CAUTION

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio RR 511 DAB è conforme alla direttiva 2014 / 53 / UE.

Il testo completo della dichiarazione di conformità EU è disponibile all'indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCRR511DAB.pdf
