MANUALE UTENTE DC980 DEWALT

EWALT, et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet à : www.2helpU.com.64 ITALIANO AVVITATORE/TRAPANO (A PERCUSSIONE) A BATTERIA DC980, DC981, DC984, DC987, DC988 Congratulazioni! Siete entrati in possesso di un elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l’utilizzatore professionale. Dati tecnici DC980 DC981 DC984 DC987 DC988 Tensione V 12 12 14,4 18 18 Tipi 10 10 10/11 11/12 11/12 Velocità a vuoto 1a velocità min

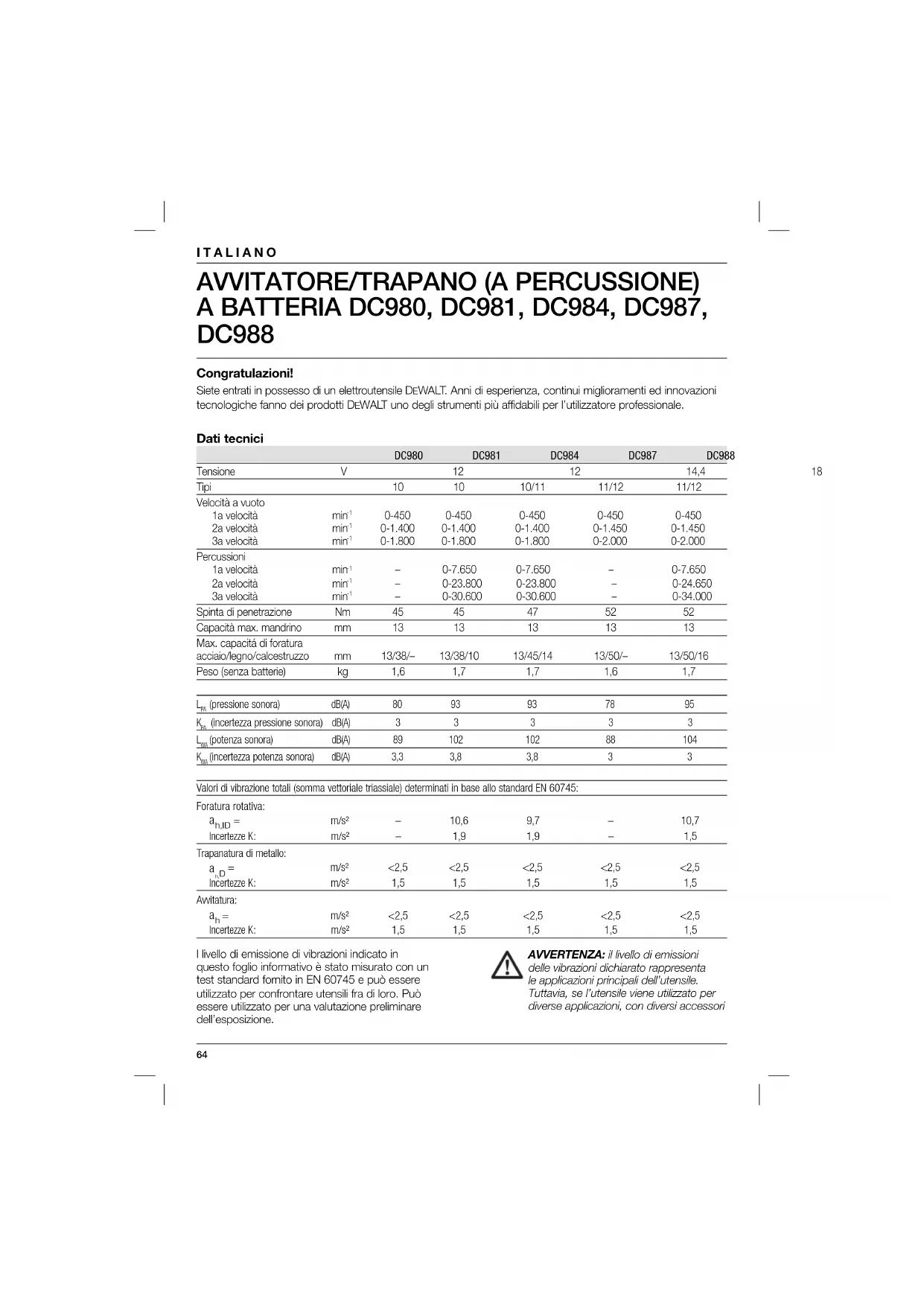

0-1.400 0-1.400 0-1.400 0-1.450 0-1.450 3a velocità min

0-1.800 0-1.800 0-1.800 0-2.000 0-2.000 Percussioni 1a velocità min

– 0-23.800 0-23.800 – 0-24.650 3a velocità min

(incertezza pressione sonora) dB(A) 3 3 3 3 3

(incertezza potenza sonora) dB(A) 3,3 3,8 3,8 3 3 Valori di vibrazione totali (somma vettoriale triassiale) determinati in base allo standard EN 60745: Foratura rotativa:

= m/s² <2,5 <2,5 <2,5 <2,5 <2,5 Incertezze K : m/s² 1,5 1,5 1,5 1,5 1,5 l livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato con un test standard fornito in EN 60745 e può essere utilizzato per confrontare utensili fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione. AVVERTENZA: il livello di emissioni delle vibrazioni dichiarato rappresenta le applicazioni principali dell’utensile. Tuttavia, se l’utensile viene utilizzato per diverse applicazioni, con diversi accessori65 ITALIANO Blocco batteria DE9075 DE9092 DE9096 DE9501 DE9502 DE9503 Tipo batteria NiCd NiCd NiCd NiMH NiMH NiMH Tensione V

12 14,4 18 12 14,4 18 Capacità A

12 14,4 18 14,4 18 Capacità A

Tempo di carica (circa) min 40 40 (2,0 Ah blocco batteria) (2,0 Ah blocco batteria) Peso kg 0,4 0,52 Fusibili Europa per apparati da 230 V 10 Ampere, di rete Defi nizioni: istruzioni di sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Evidenzia il rischio di scossa elettrica. Evidenzia il rischio d’incendio. Dichiarazione di conformità CE DIRETTIVA MACCHINE DC980, DC981, DC984, DC987, DC988

EWALT dichiara che i prodotti qui descritti nei “Dati tecnici” sono conformi alle normative: o non viene mantenuto adeguatamente, l’emissione delle vibrazioni può essere diversa. Ciò potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro. Una stima del livello di esposizione alle vibrazioni dovrebbe anche considerare i periodi in cui l’utensile è spento o quando è acceso ma non in funzione. Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro. Identificare misure di sicurezza addizionali per proteggere l’operatore dagli effetti delle vibrazioni, come: manutenzione dell’utensile e degli accessori, evitare il raffreddamento delle mani, organizzazione dei modelli di lavoro.66 98/37/EC (fino al 28 dicembre 2009), 2006/42/EC, (dal 29 dicembre 2009), EN 60745-1, EN 60745-2-1, EN 60745-2-2. Questi prodotti sono anche conformi alle normative 2004/108/EC. Per ulteriori informazioni, contattare DEWALT all’indirizzo seguente o vedere sul retro del manuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di D EWALT. Horst Grossmann Vicepresidente ricerca e sviluppo DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Germania

AVVERTENZA: per ridurre il rischio di lesioni, leggere il manuale di istruzioni. Avvertenze generali di sicurezza per apparati elettrici AVVERTENZA! leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

Il termine “apparato elettrico” utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) SICUREZZA DELL’AREA DI LAVORO

a) Mantenere l’area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi. c) Durante l’uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA ELETTRICA

a) Le spine dell’apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate. b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta. c) Non esporre gli apparati elettrici alla pioggia o all’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossa elettrica. d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e) Quando l’apparato elettrico viene impiegato all’aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L’uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica. f) Se è non è possibile evitare l’uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita) L’uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) SICUREZZA PERSONALE

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesioni personali b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali. c) Evitare avvii involontari. Assicurarsi che l’interruttore sia in posizione di spento prima inserire l’alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l’apparato. Il trasporto di apparati elettrici tenendo il dito sull’interruttore ITALIANO67 o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provoca incidenti. d) Prima di accendere l’apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell’apparato elettrico possono provocare lesioni personali. e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell’apparato nelle situazioni impreviste. f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g) Se i dispositivi sono forniti di collegamento con l’attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.

4) USO E MANUTENZIONE DELL’APPARATO ELETTRICO

a) Non forzare l’apparato. Utilizzare un apparato adatto al lavoro da eseguire. L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto. b) Non utilizzare l’apparato se l’interruttore non permette l’accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c) Staccare la spina dall’alimentazione elettrica e/o il blocco batteria dell’apparato elettrico prima di effettuare qualsiasi tipo di regolazione, prima di cambiare gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’apparato accidentalmente. d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte. e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione. f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo. g) Utilizzare l’apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

5) USO E MANUTENZIONE DELLA BATTERIA

a) Ricaricare l’apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente. b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L’utilizzo di ogni altro pacco batteria crea rischio di lesioni e d’incendio. c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio. d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.

a) L’apparato elettrico deve essere riparato da personale qualificato,che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell’apparato elettrico. Norme di sicurezza aggiuntive specifi che per trapani

• Utilizzare protezioni acustiche. L’esposizione al rumore può causare danni all’udito.

• Sostenere l’utensile unicamente con supporti aventi superfici isolanti quando si eseguono operazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’apparato stesso. Gli accessori da taglio che vengono a contatto con un ITALIANO68 cavo “sotto tensione” trasmettono la corrente elettrica anche alle parti metalliche esposte dell’apparato e posso provocare la folgorazione dell’operatore.

• Utilizzare morse o altre attrezzature adatte per sostenere e bloccare il pezzo in lavorazione su un supporto stabile. Il pezzo da lavorare tenuto con le mani o contro il proprio corpo è instabile e può far perdere il controllo dell’apparato.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. La foratura con l’uso del trapano può emettere schegge. Tali schegge possono causare danni permanenti alla vista.

• Le punte e il trapano si scaldano con l’uso. Indossare i guanti prima di toccarli.

• Tenere le impugnature asciutte e libere da olio e grasso. Si consiglia l’uso di guanti con presa gommata. Ciò consente un migliore controllo dell’apparato. Rischi residui I rischi seguenti sono intriseci all’utilizzo di questi apparati: – Lesioni causate dal contatto con le parti rotanti o le superfici roventi dell’apparato. Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione dei dispositivi di sicurezza, alcuni rischi residui non possono comunque essere evitati. Questi sono: – Menomazioni uditive. – Rischio di schiacciamento delle dita durante il cambio degli accessori. – Pericoli per la salute causati dall’inalazione delle polveri prodotte quando si sega il legno. – Rischio di lesioni personali causati da schegge volanti. – Rischio di lesioni personali causate dall’utilizzo prolungato. Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso.

POSIZIONE DEI CODICI DEI DATI

I codici dei dati, che comprendono anche l’anno di fabbricazione, sono stampati sulla superficie dell’alloggiamento che fa da giunto tra apparato e batteria. Esempio: 2009 XX XX Anno di fabbricazione Istruzioni di sicurezza importanti per tutti i caricabatteria CONSERVARE LE ISTRUZIONI: Questo manuale contiene istruzioni di sicurezza importanti per i caricabatteria DE9116/DE9135.

• Prima di utilizzare il caricabatteria, leggere tutte le istruzioni e le scritte di avvertimento sul caricabatteria, sul pacco batterie e sui prodotti che utilizzano il pacco batterie. PERICOLO: rischio di folgorazione. Ai terminali di carica sono presenti 230 volt. Non toccare con oggetti conduttivi. Pericolo di scossa elettrica o folgorazione. AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica. ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solo batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni. ATTENZIONE: in certe condizioni, con il caricabatterie inserito nella presa elettrica, i morsetti elettrici scoperti dentro al caricabatterie possono essere cortocircuitati da corpi estranei. Materiali estranei di natura conduttiva come, a titolo esemplificativo ma non esaustivo, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, dovrebbero essere eliminati dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare Il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.

• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.

• Non esporre il caricabatteria a pioggia o neve. ITALIANO69

• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.

• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L’utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l’alloggiamento.

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati - farli sostituire immediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.

• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.

• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.

• Non tentare MAI di collegare fra loro 2 caricabatteria.

• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230 V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

CONSERVARE LE ISTRUZIONI

Caricabatteria Il caricabatteria DE9116 è compatibile con batterie da 7,2–18 V NiCd e NiMH. Il caricabatteria DE9135 è compatibile con batterie da 7,2–18 V.NiCd, NiMH o Li-Ion. Questi caricabatteria non richiedono regolazioni e sono progettati affinché il loro uso sia il più facile possibile. Procedura di carica PERICOLO: rischio di folgorazione. 230 volt sui terminali di carica. Non testare con oggetti conduttori. Pericolo di scosse elettriche o folgorazioni.

1. Collegare il caricabatteria (12) a una presa di

corrente adeguata prima di inserire il blocco batteria.

2. Inserire il blocco batteria nel caricabatteria. La

spia rossa (di carica) lampeggia in modo continuo per indicare che è iniziato il ciclo di caricamento.

3. Il completamento della ricarica è indicato da una

spia rossa ACCESA in modo fisso. Il blocco è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatteria. Procedura di carica Vedere la tavola seguente per lo stato di carica del pacco batteria. Stato di carica in carica – – – – carica completa ––––––––––– ritardo per pacco caldo/freddo –– – –– – sostituire il pacco batteria ••••••••••• problema •• •• •• •• Refresh automatico La modalità di refresh automatico equalizza o compensa i singoli elementi del pacco batteria alla propria capacità di picco. I pacchi batteria dovrebbero essere sottoposti a refresh settimanale oppure ogni volta che il pacco non fornisce più la stessa quantità di energia. Per effettuare il refresh del pacco batteria inserire la batteria nel caricabatterie come di consueto. Lasciare il pacco batteria nel caricabatterie per almeno 10 ore. Ritardo per pacco caldo/freddo Se il caricabatterie riconosce una batteria come troppo calda o troppo fredda, avvia automaticamente un ritardo dovuto a pacco caldo/freddo, sospendendo la carica fino a quando la batteria raggiunge una temperatura appropriata. Il caricabatterie commuta poi automaticamente alla modalità di carica del pacco. Questa caratteristica assicura la massima durata delle batterie. SOLO PER PACCO BATTERIA LI-ION (AGLI IONI DI LITIO) Le batterie Li-Ion (agli ioni di litio) sono progettate con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo. ITALIANO70 piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco.

• Una piccola perdita di liquido dalle celle del pacco batterie può avvenire con utilizzo o in condizione di temperatura estremi. Ciò non indica un deterioramento. Ad ogni modo, se la tenuta esterna è rotta: a e il liquido della batteria viene a contatto con la pelle, lavare immediatamente con acqua e sapone per diversi minuti. b. e il liquido delle batterie viene a contatto con gli occhi, sciacquarli con acqua pulita per un minimo di 10 minuti e cercare immediatamente cure mediche. (Nota per i medici: il liquido è una soluzione di idrossido di potassio al 25-35%). ISTRUZIONI DI SICUREZZA SPECIFICHE PER IONI DI LITIO (Li-Ion)

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l’irritazione. Se sono necessarie cure mediche, l’elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche. AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma. Coperchio della batteria (fi g. B) Viene fornito un coperchio protettivo della batteria per coprire i contatti del pacco batteria separato. Senza il coperchio protettivo al suo posto, pezzetti di metallo potrebbero cortocircuitare i contatti, provocando il rischio di incendio e danneggiando il pacco batteria. L’apparato si spegne automaticamente quando si attiva il sistema di protezione elettronico. Se ciò avviene, inserire la batteria Li-Ion nel caricabatterie, lasciandovela fino a quando non è completamente carica. Istruzioni di sicurezza importanti per tutti i pacchi batteria Con l’ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione. Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L’inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.

• Caricare i pacchi batteria solo con caricabatterie DEWALT.

• NON spruzzare o immergere in acqua o in altri liquidi.

• Non immagazzinare o non utilizzare l’apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40˚ C (105° F) (come nei capannoni o nelle costruzioni metalliche in estate). PERICOLO: non cercare mai di aprire il pacco batteria per alcun motivo. Se l’involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio. ATTENZIONE: quando non viene usato, appoggiare l’apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in ITALIANO71

1. Togliere il coperchio protettivo della batteria prima

di collocare il pacco batteria nel caricabatterie o nell’apparato.

2. Porre il coperchio protettivo sopra i contatti

immediatamente dopo aver rimosso il pacco batteria dal caricabatterie o dall’apparato. AVVERTENZA: assicurarsi che il coperchio della batteria sia al suo posto, prima di riporre o di trasportare un pacco batteria separato. Blocco batteria (fi g. A)

Il modello DC987 e DC988 utilizza blocchi batteria a 18 volt. Il modello DC984 utilizza blocchi batteria a 14,4 volt. Il modello DC980 e DC981 utilizza blocchi batteria a 12 volt. Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo

fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati. NOTA: I pacchi batteria agli ioni di litio devono essere riposti completamente carichi.

2. Il pacco batteria e il caricabatterie sopportano

senza danni la conservazione per lungo tempo. In opportune condizioni, possono essere conservati fino a 5 anni. Etichette su caricabatteria e blocco batteria Oltre alle indicazioni grafiche utilizzate nel manuale, le etichette sul caricabatteria e sul blocco batteria riportano i seguenti pittogrammi: Leggere il manuale di istruzioni prima dell’uso. Batteria in carica. Batteria carica. Batteria difettosa. Ritardo dovuto a riscaldamento/ raffreddamento. Non testare con oggetti conduttori. Non caricare blocchi batteria danneggiat. Utilizzare solo con blocchi batteria

EWALT; altri blocchi batteria possono esplodere, provocando lesioni personali e danni. Non esporre all’acqua. Sostituire immediatamente i cavi difettosi. Caricare a temperature comprese tra 4 °C e 40 °C. Smaltire il blocco batteria con la dovuta attenzione all’ambiente. Non incenerire il blocco batteria NiMH, NiCd+ e Li-Ion. Carica blocchi batteria NiMH e NiCd. Carica i blocchi batteria Li-Ion. Per il tempo di caricamento, vedere i dati tecnici. Contenuto dell’imballo L’imballo comprende: 1 Avvitatore/trapano (a percussione) a batteria 1 Caricabatterie 1 Blocco batterie (modelli K e A1, B1, L1) 2 Blocco batterie (modelli KA, KB, KL e K2) 1 Impugnatura laterale (DC987KL/DC988KL) 1 Cassetta di trasporto 1 Manuale istruzione 1 Disegno esploso NOTA: I pacchi batteria e i caricabatteria non sono compresi nei modelli N.

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto. ITALIANO72

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile. Descrizione (fig. A, G) AVVERTENZA: non modificare mai l’elettroutensile o le sue parti. Si potrebbero provocare danni o lesioni personali. 1 Interruttore a velocità variabile 2 Comando reversibilità 3 Mandrino autoserrante/bloccaggio senza chiavi 4 Selettore percussione-rotazione/collare registrazione coppia 5 Posizioni di regolazione del collare 6 Selettore con cambio a tre velocità 7 Porta punta 8 Impugnatura 9 Impugnatura laterale (DC987, DC988) 10 Gruppo batterie 11 Pulsanti di rilascio 12 Caricabatterie 13 Indicatore di carica (rosso) UTILIZZO PREVISTO Il trapano senza fili avvitatore/(a percussione) è stato progettato per le applicazioni professionali di foratura e avvitatura/svitatura. NON utilizzare in condizioni di umidità o in presenza di liquidi o gas infiammabili. I presenti trapani sono elettroutensili professionali. NON lasciare che i bambini entrino in contatto con l’utensile. È richiesta la supervisione quando l’utensile è usato da personale inesperto. Sicurezza elettrica Il motore elettrico è predisposto per operare con un’unica tensione. Verificare sempre che la tensione del blocco batteria corrisponda alla tensione sulla targhetta. Verificare inoltre che la tensione del caricabatteria corrisponda a quella della rete elettrica. Il caricabatteria DEWALT è dotato di doppio isolamento secondo la norma EN 60335; pertanto non è necessaria la messa a terra. Se il cavo di alimentazione è danneggiato, è necessario sostituirlo con un cavo apposito, disponibile presso il centro di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Uso di una prolunga È preferibile non utilizzare una prolunga, tranne nei casi in cui sia assolutamente necessario. Utilizzare una prolunga approvata, adatta per la tensione in ingresso del caricabatteria (vedere i dati tecnici). La dimensione minima del conduttore è 1 mm

; la lunghezza massima è 30 m. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: prima di effettuare montaggio e regolazioni, rimuovere sempre il blocco batteria. Spegnere sempre l’utensile prima di inserire o rimuovere il blocco batteria. AVVERTENZA: usare solo blocchi batteria e caricabatteria D EWALT. Inserimento e rimozione della punta (fig. A, C)

• Aprire il mandrino ruotando il manicotto (15) in senso antiorario e infilare lo stelo della punta.

• Inserire fino a battuta la punta nel mandrino e tenerla sollevata leggermente mentre si serra in posizione.

• Serrare fermamente ruotando il manicotto in senso orario.

• Per togliere la punta procedere in senso inverso. Selezione del modo operativo o regolazione della coppia (fig. D) Il collare del presente elettroutensile presenta un’ampia gamma di posizioni di regolazione della coppia che ne consentono l’impiego con vari tipi di viti e di materiali. Per la regolazione della coppia, consultare la sezione «Avvitatura». ITALIANO73

• Selezionare la coppia o il modo operativo desiderati allineando il simbolo o il numero sul collare (5) con la freccia (16) sulla scatola degli ingranaggi. DC981, DC984, DC988 I trapani a persussione possono essere adoperati in due modi diversi: Trapanatura rotativa: per lavori in acciaio, legno e plastica Foratura con percussione: per lavori in calcestruzzo e muratura Comando reversibilità (fig. E)

• Per selezionare la rotazione in avanti o all’indietro, usare l’apposito comando (2) come illustrato (vedere le frecce sull’utensile). AVVERTENZA: Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione. Selettore con cambio a tre velocità (fig. F) L’utensile è dotato di un selettore con cambio a tre velocità (6) che consente di variare sia la velocità che la coppia. 1 Velocità bassa/coppia maggiore 2 Velocità media/coppia media 3 Velocità alta/coppia minore Per il regime del motore consultare le specifiche tecniche. AVVERTENZA: Non effettuare il cambio se il motore gira a tutta velocità o durante l’utilizzo. FUNZIONAMENTO Istruzioni per l’uso AVVERTENZA:

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

• Accertarsi di non forare in prossimità di tubi o fili elettrici.

• Non esercitare una pressione eccessiva sull’utensile. Corretto posizionamento delle mani (fi g. A, G) AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, come illustrato. AVVERTENZA: Per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioni improvvise. DC980, DC981, DC984 La corretta posizione di impugnatura consiste nel tenere una mano sopra l’alloggiamento e l’altra sull’impugnatura (8), come mostrato. DC987, DC988 La corretta posizione di impugnatura consiste nel tenere una mano sull’impugnatura laterale (9) e l’altra sull’impugnatura (8). Accensione e spegnimento (on e off) (fig. A, E)

• Per mettere in funzione l’utensile, premere il interrutore a velocità variabile (1). La pressione esercitata sul interrutore determina la velocità dell’utensile.

• Per fermare l’utensile, rilasciare l’interruttore.

• Per bloccare l’utensile in posizione disattivata, portare il comando avanti/indietro (2) in posizione centrale. Avvitatura (fig. A)

• Selezionare la rotazione in avanti o all’indietro mediante il comando avanti/indietro (2).

• Regolare il collare (4) sulla posizione 1 e cominciare ad avvitare (a bassa coppia).

• Se la frizione comincia a slittare troppo presto, intervenire sul collare per aumentare di quanto necessario il valore di coppia. Foratura con rotazione (fig. A)

• Selezionare sul collare di regolazione (4) il modo operativo di rotazione.

• Selezionare la rotazione in avanti. Foratura nel metallo

• Utilizate un lubrificante per il taglio quando procedete alla foratura nel metallo. Le uniche eccezioni sono la ghisa ed il bronzo che dovrebbero essere forati a secco. ITALIANO74 Foratura nel legno

• Montare il tipo di punta appropriato. Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili. MANUTENZIONE Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica.

• Il caricabatteria non è riparabile. All’interno del caricabatteria non vi sono parti riparabili. Lubrifi cazione L’elettroutensile non richiede lubrificazioni aggiuntive. Pulizia AVVERTENZA: soffiare via lo sporco e la polvere dall’alloggiamento principale con aria secca non appena si nota l’accumulo di sporco sia all’interno che intorno alle prese d’aria. Indossare occhiali di protezione a norma e una maschera di protezione a norma quando si effettua questa procedura. AVVERTENZA: non utilizzare mai solventi o altre sostanze chimiche aggressive per pulire le parti non metalliche dello strumento. Queste sostanze potrebbero indebolire i materiali utilizzati per costruire tali parti. Utilizzare un panno inumidito solo con acqua e con un sapone delicato. Non lasciare mai che un liquido penetri all’interno dello strumento e non immergere mai alcuna parte dello strumento in un liquido.

ISTRUZIONI PER LA PULIZIA DEL CARICABATTERIA

AVVERTENZA: pericolo di scosse elettriche. Scollegare il caricabatteria dalla presa di rete CA prima di effettuare la pulizia. Per rimuovere sporcizia e grasso dalla parte esterna del caricabatteria, utilizzare un panno o una spazzola morbida (non in metallo). Non utilizzare acqua o soluzioni detergenti. Accessori opzionali AVVERTENZA: poiché non sono stati testati con detto prodotto, l’uso di accessori diversi da quelli offerti da

EWALT con questo strumento potrebbe essere pericoloso. Per ridurre il rischio di lesioni personali, si consiglia di utilizzare soltanto accessori raccomandati da DEWALT. Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili. Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Se il prodotto D EWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Consegnare il prodotto per la raccolta differenziatan. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore all’acquisto di un nuovo prodotto. DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto a un tecnico autorizzato per le riparazioni, che lo raccoglie per conto del cliente. È possibile individuare il tecnico per le riparazioni autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. In alternativa, un elenco dei tecnici per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all’indirizzo www.2helpU.com. ITALIANO75 ITALIANO Blocco batteria ricaricabile Questo blocco batteria di lunga durata deve essere ricaricato quando non è in grado di produrre energia sufficiente per svolgere lavori in precedenza eseguiti senza problemi. Alla fine della sua durata tecnica, deve essere smaltito con la dovuta attenzione per l’ambiente:

• Scaricare completamente il blocco batteria, quindi estrarlo dallo strumento.

• Le celle Li-Ion, NiCd e NiMH sono riciclabili. Consegnarli al rivenditore o ad un servizio di riciclaggio di zona. I blocchi batteria raccolti vengono riciclati o smaltiti in modo corretto.76 GARANZIA DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell’utilizzatore professionista o quella della previdenza sociale per l’utente privato non professionista. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA ( Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA• Se non è completamente soddisfatto delle prestazioni del suo utensile D EWALT, può semplicemente restituircelo entro 30 giorni, completo come era al momento dell’acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un’usura normale in rapporto al numero di giorni in cui è stato utilizzato va restituito accompagnato dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA • Se ha bisogno di manutenzione o di assistenza tecnica per il suo utensile DEWALT, nei 12 mesi successivi all’acquisto, le saranno fornite gratuitamente da un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l’acquisto. Sono compresi i costi di manodopera, mentre sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA • Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, le garantiamo la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell’intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;

• il prodotto abbia subito una normale usura;

• non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;

• sia presentato uno scontrino che provi l’acquisto del prodotto.

• il prodotto va restituito come era al momento dell’acquisto con tutti i componenti originali. Se si desidera presentare un reclamo, si prega di contattare il venditore o individuare il riparatore autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU. com. ITALIANO77 NEDERLANDS SNOERLOZE SCHROEF-/
