MANUAL DE USUARIO DC980 DEWALT

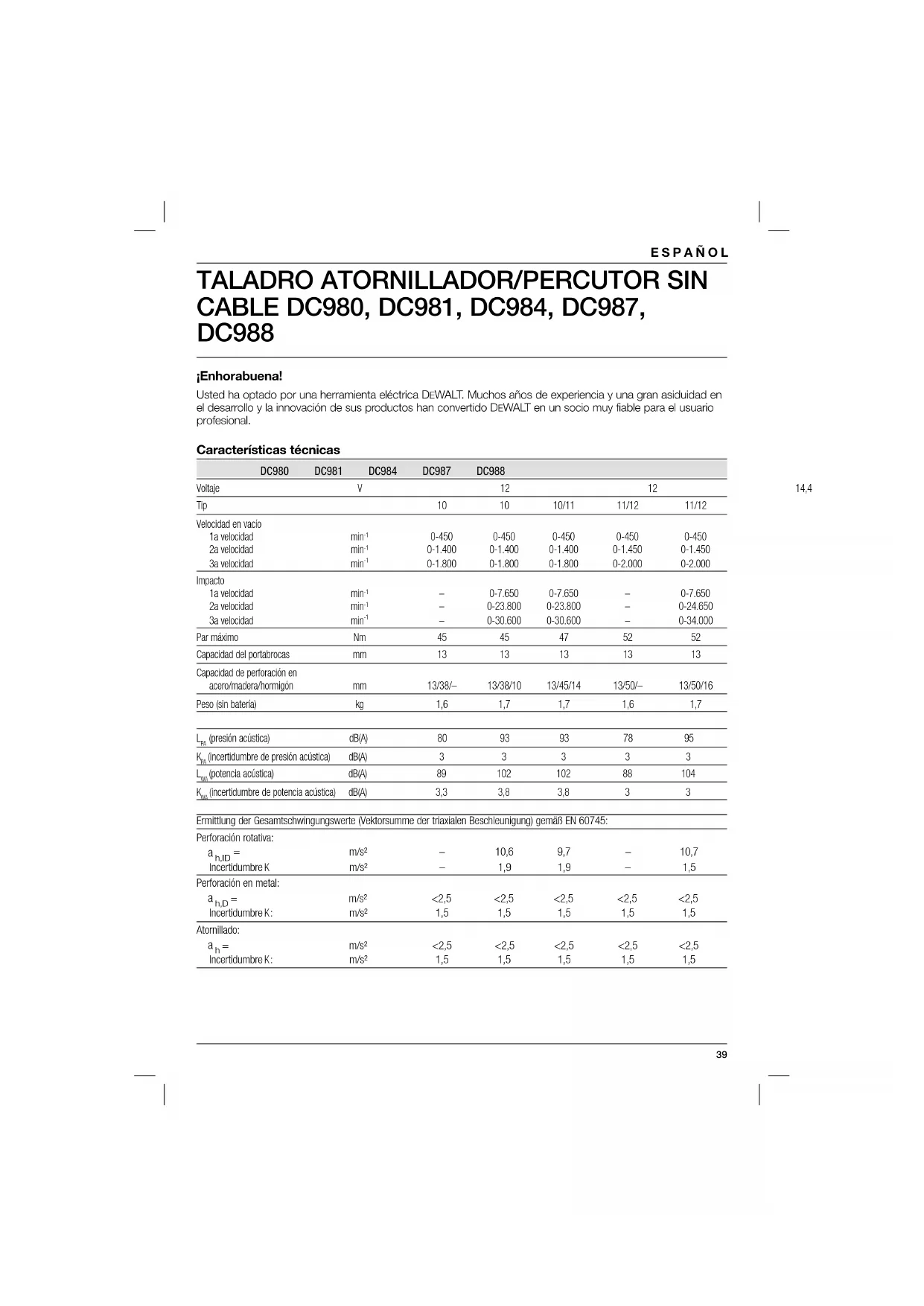

CABLE DC980, DC981, DC984, DC987, DC988 ¡Enhorabuena! Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Características técnicas DC980 DC981 DC984 DC987 DC988 Voltaje V 12 12 14,4 18 18 Tip 10 10 10/11 11/12 11/12 Velocidad en vacío 1a velocidad min

0-450 0-450 0-450 0-450 0-450 2a velocidad min

– 0-30.600 0-30.600 – 0-34.000 Par máximo Nm 45 45 47 52 52 Capacidad del portabrocas mm 13 13 13 13 13 Capacidad de perforación en acero/madera/hormigón mm 13/38/– 13/38/10 13/45/14 13/50/– 13/50/16 Peso (sin batería) kg 1,6 1,7 1,7 1,6 1,7

(presión acústica) dB(A) 80 93 93 78 95

(incertidumbre de presión acústica) dB(A) 3 3 3 3 3

(potencia acústica) dB(A) 89 102 102 88 104

m/s² – 1,9 1,9 – 1,5 Perforación en metal:

: m/s² 1,5 1,5 1,5 1,5 1,540 ESPAÑOL calientes, organización de patrones de trabajo. Paquete de baterías DE9075 DE9092 DE9096 DE9501 DE9502 DE9503 Tipo de batería NiCd NiCd NiCd NiMH NiMH NiMH Voltaje

2,0 2,0 2,0 2,0 2,0 Peso kg 0,65 0,70 0,97 0,58 0,68 Cargador DE9116 DE9135 Tipo de batería NiCd/NiMH NiCd/NiMH/Li-Ion Tensión de la red V

Tiempo de carga (próx.) min 40 40 (2.0 Ah paquete de baterías) (2.0 Ah paquete de baterías) Peso kg 0,4 0,52 Fusibles Europa herramientas de 230 V 10 Amperios, en la red Defi niciones: Pautas de seguridad Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos. PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave. ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave. ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o modera gravedad. El nivel de emisión de vibración que se ofrece en esta hoja informativa se ha medido de acuerdo con la prueba estandarizada que ofrece la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. Puede utilizarse para realizar una evaluación preliminar de la exposición. ADVERTENCIA: El nivel de emisión de vibración declarado ejemplifica las aplicaciones principales de la herramienta. Sin embargo, si la herramienta se utiliza para aplicaciones diferentes, con accesorios diferentes o mal conservados, la emisión de vibraciones puede variar. Esto puede aumentar significativamente el nivel de exposición a lo largo del período total de trabajo. Una estimación del nivel de exposición a la vibración debe tener en cuenta además las veces en que se apaga la herramienta o cuando está funcionando pero no está en realidad haciendo el trabajo. Esto significaría una disminución en el nivel de exposición a lo largo del período total de trabajo. Identifique medidas adicionales de seguridad para proteger al operador de los efectos de la vibración, como: el mantenimiento de la herramienta y los accesorios, mantener las manos41 ESPAÑOL AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales. Indica riesgo de descarga eléctrica. Indica riesgo de incendio. Declaración de conformidad CE

EWALT declara que los productos descritos bajo “datos técnicos” son conformes a las normas: 98/37/EC (hasta el 28 de diciembre de 2009); 2006/42/EC (desde el 29 de diciembre de 2009); EN 60745-1, EN 60745-2-1, EN 60745-2-2. Estos productos son conformes también a la Directriz 2004/108/EC. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT. Horst Grossmann Vicepresidente de Ingeniería y Desarrollo de Productos

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones. Advertencias de seguridad generales para herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones podría provocar una descarga eléctrica, un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

El término “herramienta eléctrica” que aparece en las advertencias se refiere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sin cable).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas en desorden u oscuras pueden provocar accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden inflamar el polvo o los gases. c) Mantenga alejados a los niños y a las personas que estén cerca mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar que pierda el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas deben corresponderse con la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías, radiadores, cocinas económicas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si tiene el cuerpo conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si entra agua a una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No someta el cable de alimentación a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando esté utilizando una herramienta eléctrica al aire libre, use un cable alargador adecuado para uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica.42 ESPAÑOL f) Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo de corriente residual. El uso de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Manténgase alerta, esté atento a lo que hace y use el sentido común cuando utilice una herramienta eléctrica. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves. b) Use un equipo protector personal. Utilice siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesiones personales. c) Evite la puesta en funcionamiento involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. El transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes. d) Saque toda llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Una llave inglesa u otra llave que se deje puesta en una pieza en movimiento de la herramienta eléctrica pueden ocasionar lesiones personales. e) No intente extender las manos demasiado. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase debidamente. No se ponga ropa suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

a) No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. b) No utilice la herramienta eléctrica si no puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la fuente de alimentación y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha la herramienta eléctrica accidentalmente. d) Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que utilicen la herramienta eléctrica las personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas. e) Ocúpese del mantenimiento de las herramientas eléctricas. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas. f) Mantenga las herramientas para cortar afiladas y limpias. Hay menos probabilidad de que las herramientas para cortar con bordes afilados se bloqueen y son más fáciles de controlar. g) Use la herramienta eléctrica, los accesorios y las brocas de la herramienta etc., conforme a estas instrucciones teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizarse. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.

5) USO Y CUIDADO DE LAS HERRAMIENTAS QUE

FUNCIONAN CON BATERÍA

a) Recárguelas sólo con el cargador especificado por el fabricante. Un cargador que sea adecuado para un tipo de batería43 ESPAÑOL puede ocasionar un riesgo de incendio si se utiliza con otra batería. b) Use herramientas eléctricas sólo con las baterías designadas específicamente. El uso de cualquier otro tipo de batería puede crear un riesgo de lesión o de incendio. c) Cuando no se esté utilizando la batería, manténgala alejada de otros objetos de metal, como los clips, monedas, llaves, clavos, tornillos u otros objetos pequeños de metal que pueden hacer una conexión de un terminal a otro. El provocar un cortacircuito en los terminales de la batería puede causar quemaduras o un incendio. d) En condiciones de abuso, el líquido puede salirse de la batería, evite el contacto. Si se produce un contacto de forma accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido que sale de la batería puede causar irritación o quemaduras.

a) Lleve su herramienta eléctrica para que sea reparada por una persona cualificada para realizar las reparaciones que use sólo piezas de recambio idénticas. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica. Normas de seguridad específi cas adicionales para taladros

• Póngase protectores para el oído. La exposición al ruido puede causar pérdida auditiva.

• Sostenga la herramienta eléctrica sólo en superficies de agarre aisladas cuando realice una operación en la cual el accesorio para cortar pudiera entrar en contacto con instalaciones eléctricas ocultas o su propio cable. El contacto de los accesorios de corte con un cable cargado, puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica al operador.

• Use abrazaderas u otra forma práctica de asegurar y apoyar la pieza de trabajo a una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo no proporciona estabilidad y puede causar una pérdida de control.

• Póngase gafas protectoras u otra protección para los ojos. Las operaciones de perforación pueden hacer que salgan volando astillas. Las partículas volantes pueden ocasionar daño permanente a los ojos.

• Las brocas y las herramientas se calientan durante el funcionamiento. Use guantes cuando las toque.

• Mantenga las asas o mangos secos, limpios y sin aceite y grasa. Se recomienda usar guantes de goma. Así se tendrá un mayor control de la herramienta. Riesgos residuales A continuación se citan los riesgos inherentes al uso de los taladros: – Lesiones ocasionadas por tocar las piezas en movimiento o las piezas calientes de la herramienta. A pesar del cumplimiento de las normas de seguridad correspondientes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Los riesgos son los siguientes: – Deterioro auditivo. – Riesgo de pillarse los dedos al cambiar los accesorios. – Los riesgos para la salud causados al respirar el polvo producido al trabajar con madera. – Riesgo de lesión personal debido a partículas volantes. – Riesgo de lesión personal debido al uso prolongado. Marcas sobre la herramienta En la herramienta se muestran los siguientes pictogramas: Antes de usarse, lea el manual de instrucciones. POSICIÓN DEL CÓDIGO DE FECHA El código de fecha, que contiene también el año de fabricación, viene impreso en la superficie de la caja protectora que forma la junta de montaje entre la herramienta y la batería. Ejemplo: 2009 XX XX Año de fabricación Instrucciones de seguridad importantes para todos los cargadores de batería GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad44 ESPAÑOL y funcionamiento para los cargadores de batería DE9116/DE9135.

• Antes de utilizar el cargador, lea todas las instrucciones y las indicaciones preventivas en el cargador, en la batería y en el producto que utiliza la batería. PELIGRO: Riesgo de electrocución. Los terminales de carga tienen 230 voltios. No realice pruebas con objetos conductores. Puede haber riesgo de descarga eléctrica o electrocución. ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. Podría provocar descargas eléctricas. ATENCIÓN: Riesgo de quemadura. Para minimizar el riesgo de lesiones, cargue sólo baterías recargables DEWALT. Otros tipos de baterías pueden estallar y provocar daños personales y materiales. ATENCIÓN: En determinadas circunstancias, con el cargador enchufado en la fuente de alimentación, algunos materiales extraños pueden provocar un cortocircuito en los contactos de carga expuestos dentro del cargador. Deben mantenerse fuera de las cavidades del cargador objetos extraños de naturaleza conductora como esponjas de acero, láminas de aluminio o cualquier acumulación de partículas metálicas, entre otros. Cuando no haya una batería en la cavidad, desenchufe siempre el cargador de la fuente de alimentación. Desenchufe el cargador antes de limpiarlo.

• NO intente cargar la batería con un cargador distinto de los indicados en este manual. El cargador y la batería están diseñados específicamente para funcionar juntos.

• Estos cargadores no están diseñados para usos distintos de la carga de baterías recargables DEWALT. Cualquier otro uso que se les dé puede provocar riesgo de incendio, descarga eléctrica o electrocución.

• No exponga el cargador a la lluvia ni a la nieve.

• Tire del enchufe en lugar del cable al desconectar el cargador. De esta manera, disminuirá el riesgo de dañar el enchufe y el cable.

• Asegúrese de que el cable esté situado de modo que no lo pise nadie, ni se tropiece con él, y que no esté sujeto a daños o tensiones.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución.

• No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador lejos de cualquier fuente de calor. El cargador se ventila a través de las ranuras en la parte superior e inferior de la cubierta.

• No utilice el cargador con un cable o enchufe dañado: reemplácelos de inmediato.

• No utilice el cargador si ha recibido un golpe fuerte, se ha caído, o presenta algún daño. Llévelo a un centro de servicio autorizado.

• No desmonte el cargador, cuando deba realizar un mantenimiento o reparaciones, llévelo a un centro de servicio técnico autorizado. Si se montase mal el aparato, existe el riesgo de que se produzca una descarga eléctrica, electrocución o incendio.

• Antes de limpiarlo, desconecte el cargador de la toma de corriente. Con ello minimizará el riesgo de descarga eléctrica. Quitar la batería no reduce este riesgo.

• NUNCA intente conectar dos cargadores juntos.

• El cargador está diseñado para funcionar con corriente eléctrica doméstica estándar de 230

V. No intente utilizarla con otro voltaje. Esto no

se aplica al cargador vehicular.

GUARDE ESTAS INSTRUCCIONES

Cargadores El cargador DE9116 acepta baterías de NiCd y NiMH de 7,2 – 18 V. El cargador DE9135 acepta baterías de NiCd, NiMH o Litio-Ion de 7,2 – 18 V. Estos cargadores no requieren ningún ajuste y están diseñados para funcionar del modo más sencillo posible. Procedimiento de carga PELIGRO: Riesgo de electrocución. Los terminales de carga tienen 230 V. No realice pruebas con objetos conductores. Peligro de descarga eléctrica o electrocución.45 ESPAÑOL

1. Enchufe el cargador (12) en un tomacorriente

apropiado antes de introducir el paquete de baterías.

2. Introduzca el paquete de baterías en el cargador.

La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el ciclo de carga.

3. Se sabrá que ha terminado la carga cuando el

indicador rojo esté encendido continuamente. El paquete está totalmente cargado y podrá utilizarse en este momento o dejarse en el cargador. Proceso de carga Consulte la tabla siguiente con referencia al estado de carga de la batería. Estado de la carga cargando – – – – completamente cargado ––––––––––– retraso por batería caliente/fría –– – –– – cambie la batería ••••••••••• problema •• •• •• •• Regeneración automática El modo de regeneración automática equilibrará o igualará las pilas individuales de la batería a su capacidad máxima. Las baterías deben regenerarse semanalmente o cuando no suministren la misma cantidad de potencia. Para regenerar su batería, colóquela en el cargador, como de costumbre. Déjela en el cargador durante 10 horas como mínimo. Retraso por batería caliente/fría Cuando el cargador detecta que una batería está demasiado caliente o demasiado fría, inicia automáticamente un Retraso por batería caliente/fría y suspende la carga hasta que la batería alcanza la temperatura adecuada. En ese momento, el cargador inicia automáticamente el modo de carga de la batería. Esta función garantiza la máxima duración de la batería.

SÓLO BATERÍAS DE LI-ION

Las baterías de Li-Ion están diseñadas con un Sistema de protección electrónico que protegerá la batería contra la sobrecarga, el sobrecalentamiento o la descarga completa. La herramienta se apagará automáticamente si el Sistema de protección electrónico se activa. Si esto ocurre, coloque la batería de Li-Ion en el cargador hasta que esté totalmente cargada. Instrucciones de seguridad importantes para todas las baterías Cuando pida baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje. La batería incluida en la caja no está completamente cargada. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No cargue ni use la batería en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Poner o sacar la batería del cargador puede inflamar el polvo o los gases.

• Cargue las baterías sólo con cargadores DEWALT.

• NO las salpique ni las sumerja en agua u otros líquidos.

• No guarde ni utilice la herramienta y la batería en lugares en los que la temperatura pueda alcanzar o superar los 40˚ C (como cobertizos al aire libre o construcciones de metal en verano). PELIGRO: No intente nunca abrir la batería por ningún motivo. Si la caja de la batería está agrietada o dañada, no la introduzca en el cargador. No aplaste, deje caer ni dañe la batería. No utilice una batería o un cargador que hayan recibido un golpe fuerte, se hayan caído, pisado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Puede haber riesgo de descarga eléctrica o electrocución. Las baterías dañadas deben devolverse al centro de servicio para su reciclado. ATENCIÓN: Cuando no se utilice, coloque la herramienta de costado en una superficie estable en la que no provoque tropezones o caídas. Algunas herramientas con baterías grandes permanecerán de forma vertical sobre la batería, pero pueden derribarse fácilmente.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

BATERÍAS DE NÍQUEL-CADMIO (NiCd) O NÍQUEL METAL HIDRURO (NiMH)

• No incinere la batería aunque tenga daños importantes o esté completamente desgastada. La batería puede explotar en un fuego.46

• Es posible que en condiciones de uso o temperatura extremos se produzca una pequeña pérdida de líquido de las pilas de la batería. Esto no indica un fallo. Sin embargo, si el precinto externo está roto: a. y el líquido de la batería entra en contacto con su piel, lávese inmediatamente con agua y jabón durante varios minutos. b. y el líquido de la batería entra en contacto con los ojos, lávelos con agua limpia durante 10 minutos como mínimo y obtenga atención médica inmediatamente. (Nota médica: El líquido es una solución de hidróxido de potasio al 25%-35%).

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

BATERÍAS DE IONES DE LITIO (Li Ion)

• No incinere la batería aunque tenga daños importantes o esté completamente desgastada. La batería puede explotar en un fuego. Se generan gases y materiales tóxicos cuando se queman baterías de iones de litio.

• Si el contenido de la batería entra en contacto con la piel, lávese inmediatamente con jabón suave y agua. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.

• El contenido de las pilas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atención médica. ADVERTENCIA: Riesgo de quemadura. El líquido de la batería puede ser inflamable si se expone a chispas o llamas. Capuchón de la batería (fi g. B) Para tapar los contactos de una batería suelta, se suministra un capuchón protector para la batería. Sin el capuchón protector puesto, puede que los objetos metálicos sueltos provoquen un cortocircuito en los contactos, con el consiguiente riesgo de incendio y daño a la batería.

1. Quite el capuchón protector de la batería

antes de colocar la batería en el cargador o la herramienta.

2. Coloque el capuchón protector en los contactos

inmediatamente después de quitar la batería del cargador o la herramienta. ESPAÑOL ADVERTENCIA: Asegúrese de que el capuchón protector de la batería esté bien colocado antes de proceder a almacenar o transportar una batería suelta. Batería (fi g. A)

Los DC987 y DC988 funcionan con baterías de 18 V. El DC984 funciona con baterías de 14,4 V. Los DC980 y DC981 funcionan con baterías de 12 V. Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno

que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor. Para un rendimiento y vida útil óptimos de la batería, guarde las baterías a temperatura ambiente cuando no esté usándolas. NOTA: Las baterías de Li-Ion deben estar completamente cargadas cuando están guardadas.

2. Un almacenamiento de larga duración no

dañará la batería o el cargador. En condiciones adecuadas, se pueden guardar hasta 5 años. Etiquetas del cargador y el paquete de baterías Además de las ilustraciones contenidas en este manual, las etiquetas del cargador y el paquete de baterías muestran los siguientes dibujos: Antes de usarlo, lea el manual de instrucciones. La batería se está cargando. La batería está cargada. Batería defectuosa. Retraso por paquete caliente/frío. No realice pruebas con objetos conductores. No cargue paquetes de baterías deteriorados.47 Use sólo paquetes de baterías DEWALT, cualquier otro puede estallar, y provocar lesiones personales y daños materiales. No lo exponga al agua. Sustituya inmediatamente los cables defectuosos. Cargue sólo a una temperatura comprendida entre 4 °C y 40 °C. Elimine las baterías con el debido respeto al medio ambiente. No incinere el paquete de baterías de NiMH, NiCd+ y Litio-Ion. Carga paquetes de baterías de NiMH y NiCd. Carga paquetes de baterías de Litio-Ion. Consulte los datos técnicos para conocer el tiempo de carga. Verificación del contenido del embalaje El paquete contiene: 1 Taladro atornillador/percutor sin cable 1 Cargador 1 Batería (modelos K, A1, B1 y L1) 2 Baterías ((modelos KA, KB, KL y K2) 1 Empuñadura lateral (DC987KL/DC988KL) 1 Caja de transporte 1 Manual de instrucciones 1 Dibujo despiezado NOTA: Las baterías y los cargadores no van incluidos en los modelos N.

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.

• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fig. A, G) ADVERTENCIA: Nunca modifique la herramienta eléctrica ni ninguna pieza de esta. Puede producir daños o lesiones corporales. 1 Conmutador de velocidad variable 2 Guía de deslizamiento de avance/retroceso 3 Portabrocas sin llave/con autocierre 4 Selector de modo/manguito de regulación del par 5 Selección del modo/del par de torsión 6 Selector de tres velocidades 7 Soporte de la broca 8 Empuñadura 9 Empuñadura lateral (DC987, DC988) 10 Batería 11 Pulsadores de arranque 12 Cargador 13 Indicador de carga (rojo) USO PREVISTO Su taladro(percutor)/destornillador sin cable ha sido diseñado para trabajos profesionales de perforación y de fijación de tornillos. NO USE la herramienta en condiciones de humedad o ante la presencia de gases o líquidos inflamables. Estos taladros son herramientas eléctricas profesionales. NO permita que los niños tengan contacto con la herramienta. Cuando la hagan funcionar operarios sin experiencia, es necesaria supervisión. Seguridad eléctrica El motor eléctrico se ha diseñado para funcionar con un único voltaje. Verifique siempre que el voltaje de las baterías coincida con el voltaje que figura en la placa de especificaciones. Asegúrese también de que el voltaje del cargador coincida con el de la red eléctrica. El cargador DEWALT tiene doble aislamiento de acuerdo con la norma EN 60335; por lo que no se necesita un conductor de tierra. Si el cable que se suministra está dañado, debe reemplazarse por un cable especialmente preparado disponible a través del servicio de DEWALT. Uso de un cable prolongador No debe utilizarse un cable prolongador a menos que sea absolutamente necesario. Use un cable prolongador adecuado a la potencia del cargador (consulte los datos técnicos). La dimensión mínima del conductor es de 1 mm

; la longitud máxima es de 30 m. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. ESPAÑOL48 Autocierre Cuando la transmisión está inmóvil se engancha el autocierre. Puede girar fácilmente el casquillo con una mano y sujetar la herramienta con la otra.

ADVERTENCIA: Asegúrese de quitar la batería antes de montar el aparato y ajustarlo. Apague siempre el aparato antes de colocar o quitar la batería. ADVERTENCIA: Use sólo baterías y cargadores DEWALT. Insertar y quitar una punta (fig. A, C)

• Abra el portabrocas girando el manguito (15) hacia la izquierda e inserte la parte lisa de la broca.

• Inserte la punta hasta el fondo en el portabrocas y, antes de apretar, levántela levemente.

• Apriete bien, girando el manguito hacia la derecha.

• Para sacar la punta, siga el mismo procedimiento en orden inversa. Selección del modo de funcionamiento o regulación del par de torsión (fig. D) El collarín de esta herramienta cuenta con una amplia gama de posiciones para ajustar el par de torsión al tamaño del tornillo y al material sobre el que se trabaja. Para ver información sobre la regulación del par, consulte el apartado «Atornillado».

• Seleccione el modo de funcionamiento o el par adecuado alineando el símbolo o el número del collarín (5) con el indicador (16) de la caja. DC981, DC984, DC988 Los taladros percutores pueden usarse en dos modos operativos: Taladrado rotativo: para acero, madera y materias plásticas Taladrado para mampostería: con percusión Guía de deslizamiento de avance/retroceso (fig. E)

• Para seleccionar el sentido de giro hacia la derecha o hacia la izquierda, utilice el mando deslizante derecha/izquierda (2) tal como se indica (observe las flechas en la herramienta). ADVERTENCIA: Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación. Selector de tres velocidades (fig. F) Su herramienta tiene un selector de tres velocidades (6) incorporado para variar la relación entre velocidad y par de torsión. 1 baja velocidad/elevado par 2 mediana velocidad/mediano par 3 alta velocidad/bajo par Para las velocidades, ver los datos técnicos. ADVERTENCIA: ¡Evite de cambiar de velocidad cuando el taladro está funcionando! FUNCIONAMIENTO Instrucciones para el uso ADVERTENCIA:

• Respete siempre las instrucciones de seguridad y las normas de aplicación.

• Infórmese sobre la ubicación de tuberías y de cables eléctricos.

• Sólo se debe ejercer una ligera presión sobre la herramienta. Posición adecuada de las manos (fi g. A, G) ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra. ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina. DC980, DC981, DC984 Para tener una posición adecuada de las manos, ponga una mano en el mango (8), y la otra encima del cuerpo, como se muestra. DC987, DC988 Para tener una posición adecuada de las manos, ponga una mano en el mango (8) y la otra en la empuñadura lateral (9). ESPAÑOL49 Encendido y apagado (fig. A, E)

• Para encender, pulse el conmutador de velocidad variable (1). La presión determina la velocidad.

• Para parar la herramienta, suelte el conmutador.

• Para mantener la herramienta desconectada, desplace la guía de deslizamiento de avance/ retroceso (2) a la posición central. Atornillado y desatornillado (fig. A)

• Seleccione el giro hacia la derecha o hacia la izquierda utilizando el mando deslizante (2).

• Sitúe el collarín (4) en la posición 1 y comience a atornillar (par bajo).

• Si el embrague actúa demasiado pronto, ajuste el collarín para aumentar el par según sea necesario. Taladrado rotativo (fig. A)

• Seleccione el modo de perforación utilizando el collarín (4).

• Seleccione giro hacia adelante. Taladro en metal

• Cuando taladre metales use un lubricante, excepto para el hierro fundido y el bronce, que se taladra en seco. Taladro en madera

• Monte el tipo apropiado de punta. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. MANTENIMIENTO Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

• No se le puede realizar mantenimiento al cargador. Dentro del cargador no hay piezas a las que el usuario pueda hacerles mantenimiento. Lubricación La herramienta eléctrica no requiere lubricación adicional. Limpieza ADVERTENCIA: Sople la suciedad y el polvo de la carcasa principal con aire seco siempre que vea acumularse el polvo alrededor de los respiraderos. Utilice protección ocular y mascarillas antipolvo aprobadas cuando realice este procedimiento. ADVERTENCIA: no use nunca disolventes ni otros agentes químicos agresivos para limpiar las piezas no metálicas de la herramienta. Estos agentes químicos pueden debilitar los materiales de dichas piezas. Use un trapo humedecido sólo con agua y jabón suave. No deje que penetre ningún líquido dentro de la herramienta y no sumerja ninguna pieza de la herramienta en líquidos.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga eléctrica. Antes de limpiar, desconecte el cargador de la toma de corriente alterna. Puede eliminarse la grasa y la suciedad del exterior del cargador usando un trapo o pincel no metálico blando. No use agua ni soluciones de limpieza. Accesorios opcionales ADVERTENCIA: Dado que algunos accesorios, diferentes de los ofrecidos por DEWALT, no se han probado con este producto, el empleo de tales accesorios podría constituir un riesgo. Para reducir el riesgo de lesiones, sólo deben usarse con el producto los accesorios recomendados DEWALT. Si desea más información sobre los accesorios adecuados, consulte a su distribuidor. Protección del medio ambiente Recogida selectiva. Este producto no se debe eliminar con la basura doméstica. Si alguna vez tiene que cambiar su producto DEWALT, o si ya no le vale, no lo elimine con la basura doméstica. Prepárelo para una recogida selectiva. ESPAÑOL50 La recogida selectiva de los productos y embalajes usados permite el reciclaje de los materiales y que se puedan usar de nuevo. La reutilización de los materiales reciclados ayuda a evitar la contaminación del medio ambiente y reduce la demanda de materias primas. Las legislaciones locales pueden facilitar la recogida selectiva de los productos eléctricos domésticos para llevarlos a centros de residuos municipales o bien ser por el propio distribuidor al que compró el producto nuevo el que se encargue de recogerlo.

EWALT facilita la recogida y reciclaje de los productos DEWALT una vez estos han alcanzado el final de su vida útil. Para disfrutar de este servicio, devuelva el producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre. Para saber dónde está el servicio técnico autorizado más cercano puede ponerse en contacto con la oficina local DEWALT en la dirección indicada en este manual. Alternativamente, puede encontrar una lista con la dirección de los servicios técnicos DEWALT autorizados y detalles sobre nuestro servicio postventa en Internet: www.2helpU.com. Paquete de baterías recargable Debe recargar el paquete de baterías de larga duración cuando note que no proporciona la suficiente potencia para realizar trabajos que antes hacía fácilmente. Al final de su vida técnica, elimínelo con el debido respeto hacia el medio ambiente:

• Agote la carga del paquete de baterías, a continuación extráigalo de la herramienta.

• Las pilas de Li-Ion, NiCd y NiMH son reciclables. Llévelas a su distribuidor o a un centro de reciclaje local. Los paquetes de baterías recogidos se reciclarán o eliminarán de modo adecuado. ESPAÑOL51 GARANTÍA DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

• GARANTÍA DE SATISFACCIÓN

DE 30 DÍAS SIN RIESGO •

Si no está totalmente satisfecho con el rendimiento de su herramienta D EWALT, sólo tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra.

Si necesita mantenimiento o revisión de su herramienta D EWALT en los 12 meses siguientes a la compra, se realizará gratuitamente por un agente de reparaciones autorizado de D EWALT. Debe presentarse prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO • Si su producto D EWALT está defectuoso debido a fallos de material o fabricación, en un plazo de 12 meses a partir de la fecha de compra, garantizamos reemplazar todas las piezas defectuosas gratuitamente o, a nuestra discreción, cambiar el aparato gratis siempre que:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un desgaste lógico y normal;

• No se hayan intentado hacer reparaciones por personas no autorizadas;

• Se presente prueba de compra.

• El producto se devuelva completo con todos los componentes originales. ESPAÑOL Si desea hacer una reclamación, contacte con su vendedor o compruebe dónde se encuentra su agente de reparaciones autorizado de D EWALT más cercano en el catálogo de D EWALT o póngase en contacto con su oficina de D EWALT en la dirección indicada en este manual. Puede obtener una lista de agentes de reparaciones autorizados de D EWALT y todos los detalles de nuestro servicio después de la venta en Internet en: www.2helpU.com.52 FRANÇAIS VISSEUSE-PERCEUSE (A PERCUSSION) SANS FIL DC980, DC981, DC984, DC987, DC988 Félicitations! Vous avez choisi un outil électrique DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels. Caractéristiques techniques DC980 DC981 DC984 DC987 DC988 Tension V 12 12 14,4 18 18 Type 10 10 10/11 11/12 11/12 Vitesse à vide 1ère vitesse min

DIRECTIVA “MÁQUINAS”
