KÄYTTÖOHJE DC980 DEWALT

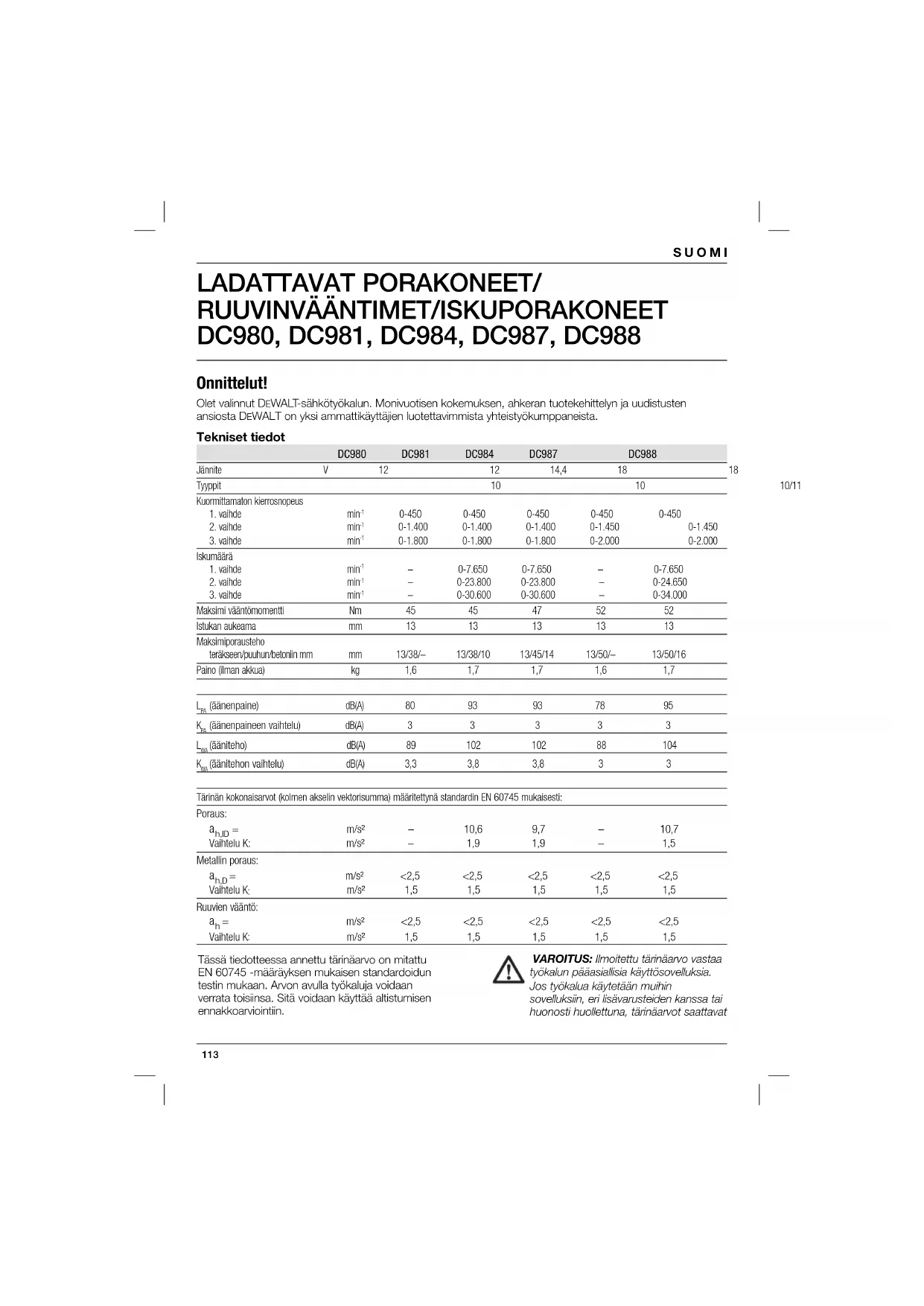

DC980, DC981, DC984, DC987, DC988 Onnittelut! Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Tekniset tiedot DC980 DC981 DC984 DC987 DC988 Jännite V 12 12 14,4 18 18 Tyyppit 10 10 10/11 11/12 11/12 Kuormittamaton kierrosnopeus

(äänenpaineen vaihtelu) dB(A) 3 3 3 3 3

(ääniteho) dB(A) 89 102 102 88 104

(äänitehon vaihtelu) dB(A) 3,3 3,8 3,8 3 3 Tärinän kokonaisarvot (kolmen akselin vektorisumma) määritettynä standardin EN 60745 mukaisesti: Poraus:

m/s² 1,5 1,5 1,5 1,5 1,5 Tässä tiedotteessa annettu tärinäarvo on mitattu EN 60745 -määräyksen mukaisen standardoidun testin mukaan. Arvon avulla työkaluja voidaan verrata toisiinsa. Sitä voidaan käyttää altistumisen ennakkoarviointiin. VAROITUS: Ilmoitettu tärinäarvo vastaa työkalun pääasiallisia käyttösovelluksia. Jos työkalua käytetään muihin sovelluksiin, eri lisävarusteiden kanssa tai huonosti huollettuna, tärinäarvot saattavat114 Akkupakkaus DE9075 DE9092 DE9096 DE9501 DE9502 DE9503 Akkutyyppi NiCd NiCd NiCd NiMH NiMH NiMH Jännite V

Latausaika (noin) min 40 (2,0 Ah akkupakkaus)

(2,0 Ah akkupakkaus) Paino kg 0,4 0,52 Sulakkeet Eurooppa 230 voltin työkalut 10 ampeerin sulake Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI DC980, DC981, DC984, DC987, DC988 DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 98/37/EC (28.12.2009 saakka), 2006/42/EC (29.12.2009 alkaen), EN 60745-1, EN 60745-2-1, EN 60745-2-2. Nämä tuotteet täyttävät myös direktiivin 2004/108/ EU vaatimukset. Saat lisätietoja ottamalla yhteyden

EWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen D EWALTin puolesta. SUOMI muuttua. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Tärinälle altistumisen ennakkoarvioinnissa on otettava huomioon ajat, jolloin työkalun virta on katkaistu, sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työskennellä. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Huomioi muut turvatoimenpiteet käyttäjän suojelemiseksi tärinän vaikutukselta, kuten: työkalun ja lisävarusteiden huolto, käsien pitäminen lämpiminä ja työjärjestyksen organisoiminen.115 SUOMI Horst Grossmann Vice President Engineering and Product Development

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje. Sähkötyökalun yleiset turvallisuusvaroitukset VAROITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä. b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa. d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa. c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa. d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.116 SUOMI

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen. b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava. c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa. d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia. f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita. g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) AKKUKÄYTTÖISTEN TYÖKALUJEN KÄYTTÄMINEN JA

NIISTÄ HUOLEHTIMINEN a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa. b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon. d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden. Muut porakoneiden turvallisuusohjeet

• Käytä kuulosuojaimia. Altistuminen melulle voi heikentää kuuloa..

• Jos laitteen terä voi osua piilotettuihin sähköjohtoihin tai sen omaan sähköjohtoon, tartu työkalun eristettyihin tarttumapintoihin. Terän osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

• Kiinnitä työstettävä kappale vakaaseen alustaan kiinnittimien tai muiden käytännöllisten menetelmien avulla. Työkalun pitäminen kädessä tai kehoa vasten voi aiheuttaa hallinnan menettämisen.

• Käytä suojalaseja tai muuta silmäsuojainta. Poraaminen aiheuttaa lentäviä lastuja. Ne voivat vahingoittaa silmiä pysyvästi.

• Poranterät ja muut työkalut kuumenevat käytössä. Käytä käsineitä koskiessasi niitä.

• Pidä kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. On suositeltavaa käyttää kumisia käsineitä. Ne auttavat hallitsemaan työkalua paremmin. Vaarat Seuraavat vaarat ovat olemassa käytettäessä porakonetta: – Pyöriviin tai kuumiin osiin koskemisen aiheuttamat vammat. Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Niitä ovat – Kuulon heikkeneminen. – Sormien puristumisen vaara lisävarustetta vaihdettaessa. – Pölyn hengittämisen aiheuttamat terveysvaarat työstettäessä betonia ja/tai tiiltä. – Lentävien kappaleiden aiheuttamat henkilövahingot.117 SUOMI – Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty kotelon pintaan laitteen ja akun väliin. Se sisältää myös valmistusvuoden. Esimerkki: 2009 XX XX Valmistusvuosi Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä SÄILYTÄ NÄMÄ OHJEET. Tässä käyttöohjeessa on tärkeitä tietoja ja käyttöohjeita DE9116/DE9135- latauslaitteita varten.

• Ennen latauslaitteen käyttämistä lue kaikki latauslaitteen, akun ja akkua käyttävän tuotteen ohjeet ja varoitukset. VAARA: Sähköiskun vaara. Latauslaitteessa on 230 voltin jännite. Älä työnnä sähköä johtavia esineitä laitteen sisään. Muutoin voi aiheutua sähköisku. VAROITUS: Sähköiskun vaara. Älä päästä latauslaitteen sisään mitään nestettä. Muutoin voi aiheutua sähköisku. HUOMIO: Palovamman vaara. Lataa vain ladattavia D EWALT-akkuja vamman vaaran vähentämiseksi. Muut akut voivat räjähtää sekä aiheuttaa henkilö- ja omaisuusvahinkoja. HUOMIO: Tietyissä tilanteissa vieras esine voi aiheuttaa oikosulun latauskoskettimiin, kun latauslaitteen pistoke on pistorasiassa. Pidä sähköä johtavat materiaalit, kuten teräsvilla, alumiinifolio ja metallinkappaleet, poissa akulle varatusta paikasta. Irrota latauslaitteen pistoke aina pistorasiasta, kun akkua ei ladata. Irrota pistoke pistorasiasta aina ennen laitteen puhdistamista.

• ÄLÄ yritä ladata akkua muussa kuin tässä käyttöohjeessa kuvatussa latauslaitteessa. Latauslaite ja akku on suunniteltu toimimaan yhdessä.

• Nämä latauslaitteet on suunniteltu vain ladattavien D EWALT-akkujen lataamiseen. Niiden käyttäminen muuhun tarkoitukseen saattaa aiheuttaa tulipalon tai sähköiskun.

• Älä altista latauslaitetta sateelle tai lumelle.

• Kun irrotat pistokkeen pistorasiasta, vedä pistokkeesta, älä johdosta. Tämä vähentää pistokkeen ja johdon vaurioitumisen vaaraa.

• Aseta johto sellaiseen paikkaan, että kukaan ei astu sen päälle eikä kompastu siihen eikä johto vaurioidu.

• Käytä jatkojohtoa vain, jos se on ehdottoman välttämätöntä. Yhteensopimattoman jatkojohdon käyttäminen saattaa aiheuttaa tulipalon tai sähköiskun.

• Älä aseta latauslaitteen päälle mitään esineitä. Älä aseta latauslaitetta pehmeälle alustalle, joka voi tukkia ilmanvaihtoaukot. Latauslaite voi muutoin kuumentua liikaa. Pidä latauslaite kaukana lämpölähteistä. Ilma kiertää latauslaitteessa ylä- ja alaosan aukkojen kautta.

• Älä käytä latauslaitetta, jos johto tai pistoke on vaurioitunut. Korjauta ne heti.

• Älä käytä latauslaitetta, jos se on pudonnut, saanut voimakkaan iskun tai vaurioitunut. Vie se valtuutettuun huoltoliikkeeseen.

• Älä pura latauslaitetta. Vie se valtuutettuun huoltopisteeseen korjattavaksi. Kokoaminen virheellisesti saattaa aiheuttaa tulipalon tai sähköiskun.

• Irrota latauslaitteen pistoke pistorasiasta ennen puhdistamista. Tämä vähentää sähköiskun vaaraa. Akun irrottaminen ei vähennä sähköiskun vaaraa.

• ÄLÄ KOSKAAN yritä yhdistää kahta latauslaitetta toisiinsa.

• Latauslaite on suunniteltu toimimaan tavallisella 230 voltin sähkövirralla. Älä yritä käyttää sitä muulla jännitteellä. Tämä ei koske autolatauslaitetta.

Laturit DE9116 latauslaitteessa voidaan ladata 7,2-18 voltin NiCd- tai NiMH-akkuja. DE9135 latauslaitteessa voidaan käyttää 7,2-18 voltin NiCd-, NiMH- tai Li-Ion-akkuja. Näitä latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.118 SUOMI Lataus VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Sähköiskun ja tappavan sähköiskun vaara.

1. Kytke laturi (12) sopivaan pistokkeeseen, ennen

kuin asetat akkupakkauksen laturiin.

2. Työnnä akkupakkaus laturiin. Punainen

(latauksen) valo alkaa vilkkua jatkuvasti merkkinä siitä, että latausprosessi on alkanut.

3. Lataus on päättynyt, kun punainen merkkivalo

palaa yhtäjaksoisesti. Akkupakkaus on latautunut täysin, ja se voidaan ottaa käyttöön tai jättää laturiin. Lataaminen Alla näkyvässä taulukossa on lisätietoja akun latautumisesta. Lataustila lataaminen – – – – täyteen ladattu ––––––––––– liian kuumaa tai kylmää akkua ei ladata –– – –– – vaihda akku ••••••••••• ongelma •• •• •• •• Automaattinen virkistäminen Automaattinen virkistäminen uudistaa akun kennot huippukuntoisiksi. Akut on syytä virkistää viikoittain tai kun niiden kapasiteetti heikkenee. Voit virkistää akun asettamalla sen latauslaitteeseen normaaliin tapaan. Anna akun olla latauslaitteessa vähintään 10 tuntia. Liian kuumaa tai kylmää akkua ei ladata Jos latauslaite tunnistaa, että akku on liian kuuma tai kylmä, latautuminen aloitetaan vasta akun saavutettua oikean lämpötilan. Kun oikea lämpötila on saavutettu, latautuminen alkaa automaattisesti. Tämä ominaisuus pidentää akun ikää. VAIN LI-ION-AKUT Li-Ion-akuissa on elektroninen suojausjärjestelmä, joka estää niitä latautumasta tai kuumenemasta liikaa tai purkautumasta kokonaan. Jos elektroninen suojausjärjestelmä tulee käyttöön, työkalu poistaa sen käytöstä automaattisesti. Jos näin käy, lataa Li-Ion-akkua latauslaitteessa, kunnes se on ladattu täyteen. Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

• Älä lataa akkua, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Akun asettaminen latauslaitteeseen tai poistaminen siitä voi sytyttää pölyn tai kaasut.

• Lataa akut vain DEWALT-latauslaitteissa.

• ÄLÄ upota akkua veteen tai räiskytä sen päälle vettä.

• Älä säilytä tai käytä akkua tai työkalua paikoissa, joissa lämpötila voi ylittää 40 ˚C, esimerkiksi ulko- tai metallirakennuksissa kesällä. VAARA: Älä yritä avata akkua mistään syystä. Jos akun kotelo on haljennut tai vahingoittunut, älä aseta akkua latauslaitteeseen. Älä rusenna, pudota tai vaurioita akkua. Älä käytä akkua tai latauslaitetta, jos se on pudonnut, saanut voimakkaan iskun tai vaurioitunut esimerkiksi naulan tai vasaran iskusta tai päälleastumisesta. Muutoin voi aiheutua sähköisku. Palauta vaurioitunut akku huoltokorjaamolle toimitettavaksi kierrätykseen. HUOMIO: Kun työkalua ei käytetä, aseta se vakaalle alustalle kyljelleen, jotta se ei aiheuta putoamis- tai kompastumisvaaraa. Kookkaalla akulla varustetut työkalut voidaan jättää pystyasentoon, mutta ne kaatuvat helposti. ERITYISET TURVAOHJEET NIKKELI-KADMIUM- (NiCd) TAI NIKKELI-METALLIHYDRIDIAKUILLE (NiMH)

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa.

• Akusta voi vuotaa vähän nestettä, jos sitä rasitetaan voimakkaasti tai käytetään äärilämpötiloissa. Tämä ei ole merkki viasta. Jos ulompi sinetti on murtunut a. ja akkunestettä pääsee iholle, pese se huolellisesti pois hankaamalla saippualla ja vedellä useiden minuuttien ajan.119 SUOMI b. ja akkunestettä joutuu silmiin, huuhtele silmiä puhtaalla vedellä vähintään 10 minuutin ajan ja ota heti yhteys lääkäriin. (Tietoja lääkärille: Neste on 25–35-prosenttista natriumhydroksidia.) LITIUM-IONIAKKUJEN (Li-Ion) ERITYISET TURVAOHJEET

• Élä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium- ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.

• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin. VAROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille. Akun kansi (kuva B) Kun akku ei ole kiinni latauslaitteessa tai työkalussa, suojaa sen navat kannella. Jos kansi ei ole paikoillaan, irtonaiset metalliesineet voivat oikosulkea navat, jolloin akku voi vaurioitua ja voi aiheutua tulipalon vaara.

1. Irrota suojakansi ennen akun asettamista

latauslaitteeseen tai työkaluun.

2. Aseta suojakansi paikoilleen, kun akku on irrotettu

latauslaitteesta tai työkalusta. VAROITUS: Kun akku ei ole kiinni latauslaitteessa tai työkalussa, varmista, että suojakansi on paikoillaan. Akkupakkaus (kuva A) AKKUTYYPPI DC987 ja DC988 toimivat 18 voltin akuilla. DC984 toimii 14,4 voltin akuilla. DC980 ja DC981 toimivat 12 voltin akuilla. Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä

ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä. HUOMAUTUS: Li-Ion-akut on ladattava täyteen ennen niiden asettamista säilytykseen.

2. Pitkäaikainen säilyttäminen ei vaurioita akkua

eikä latauslaitetta. Niitä voidaan säilyttää oikeissa olosuhteissa jopa 5 vuotta. Laturin ja akkupakkauksen kuvakkeet Tässä ohjekirjassa olevien kuvakkeiden lisäksi laturissa ja akkupakkauksessa on seuraavat kuvakkeet: Lue käyttöohje ennen käyttöä. Akku latautuu. Akku on latautunut. Akku on viallinen. Liian kuuman/kylmän akun latausviive. Älä kokeile akkuja sähköä johtavilla esineillä. Älä lataa vaurioituneita akkuja. Käytä ainoastaan DEWALT-akkujen kanssa. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita. Älä altista akkuja vedelle. Vaihdata vialliset johdot välittömästi. Lataa ainoastaan 4–40 °C:n lämpötilassa. Noudata akkuja hävittäessäsi ympäristön kannalta tarpeellista huolellisuutta. Älä polta NiMH-, NiCd+- ja Li-Ioniakkuja. Lataa NiMH- ja NiCd-akkuja. Lataa Li-Ioniakkuja.120 Katso latausaika teknisistä tiedoista. Pakkauksen sisältö Pakkaus sisältää: 1 Ladattava porakone/ruuvinväännin/iskuporakone 1 Latauslaite 1 Akku (mallit K ja A1, B1 ja L1) 2 Akku (mallit KA, KB, KL ja K2) 1 Sivukahva (DC987KL/DC988KL) 1 Laukku 1 Käyttöohje 1 Hajoituskuva HUOMAUTUS: N-mallien kanssa ei toimiteta akkuja eikä latauslaitetta.

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A, G) VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Muutoin voi aiheutua vaurioita tai henkilövahinkoja. 1 Virrankatkaisija portaattomalla nopeudensäädöllä 2 Suunnanvaihtokytkin 3 Pikaistukka/automaattikaralukko 4 Toimintovalitsin/vääntömomentin säätö 5 Kauluksen asennot 6 Vaihdevalitsin 7 Teränpidin 8 Kahva 9 Sivukahva (DC987, DC988) 10 Akkupaketti 11 Vapautinpainikkeet 12 Latauslaite 13 Latausvalo (punainen)

Akkukäyttöinen ruuvinväännin/(isku)porakone on suunniteltu ammattimaiseen poraukseen ja ruuvikiinnitykseen. ÄLÄ käytä laitetta kosteissa olosuhteissa äläkä tulenarkojen nesteiden tai kaasujen läheisyydessä. Nämä porakoneet ovat ammattikäyttöön suunniteltuja moottorikäyttöisiä työkaluja. ÄLÄ ANNA työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin, kun työkalun käyttäjät ovat kokemattomia. Sähköturvallisuus Sähkömoottori on suunniteltu vain yhdelle jännitteelle. Tarkista aina, että akkupakkauksen jännite vastaa tehokilvessä annettua arvoa. Tarkista myös, että laturin jännite vastaa verkkojännitettä. DEWALT-laturi on kaksoiseristetty EN 60335 -standardin mukaisesti; siksi siinä ei tarvita maadoitusjohtoa. Jos syöttökaapeli on vioittunut, se on vaihdettava DEWALT-palveluorganisaation kautta saatavaan erikoisvalmisteiseen kaapeliin. Jatkojohdon käyttö Jatkojohtoa ei tule käyttää, ellei se ole aivan välttämätöntä. Käytä hyväksyttyä jatkojohtoa, joka soveltuu laturin syöttötehoon (katso tekniset tiedot). Johtimen pienin sallittu koko on 1 mm

; suurin sallittu pituus on 30 m. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki. Automaattikaralukko Automaattikaralukkoa käytetään, kun kone on seisontatilassa. Istukan holkkia on helppo kääntää toisella kädellä toisen käden tukiessa laitetta.

VAROITUS: Poista akkupakkaus aina ennen työkalun kokoamista ja säätämistä. Kytke työkalu aina pois päältä ennen akkupakkauksen asentamista tai poistamista. VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja -latureita. Terän asentaminen ja irrottaminen (kuva A, C)

• Avaa istukka kiertämällä kaulusta (15) ja asenna teränvarsi paikalleen.

• Pane terä mahdollisimman syvälle istukkaan ja nosta sitä hieman ennen kiristystä.

• Kiristä istukka kääntämällä kaulusta myötäpäivään pitäen.

• Irrottaessasi terää toimi päinvastaisessa järjestyksessä. SUOMI121 Toimintavaihtoehdon valinta ja vääntömomentin säätö (kuva D) Tämän työkalun kauluksessa on vääntömomentin säätömahdollisuutta ruuvauksen ja työkappaleen mukaan. Katso vääntömomentin säätöä kohdasta “Ruuvaus”.

• Valitse haluttu toimintatila tai vääntömomentti kohdistamalla kauluksen (5) symboli tai numero kuoren ilmaisimen (16) kanssa. DC981, DC984, DC988 Iskuporakoneita voidaan käytää kahdella eri tavalla: Poraus: teräs, puu ja muovi Iskuporaus: betoni Suunnanvaihtokytkin (kuva E)

• Siirrä suunnanvaihtokytkintä eteen/taakse (2) kuten kuvassa, kun haluat vaihtaa koneen pyörimissuuntaa. VAROITUS: Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyörimissuuntaa. Vaihdevalitsin (kuva F) Työkalussasi on kolme vaihdetta nopeuden ja vääntömomentin säätelemiseen. 1 pieni nopeus/suuri vääntömomentti 2 keskisuuri nopeus/keskisuuri vääntömomentti 3 suuri nopeus/pieni vääntömomentti Työkalun kierrosnopeus on ilmoitettu teknisissä tiedoissa. VAROITUS: Älä vaihda vaihteita koneen käydessä täydellä nopeudella äläkä muutoinkaan koneen käydessä. TOIMINTA Käyttöohjeet VAROITUS:

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Varo työskennellessäsi sähkö- ja vesijohtoja.

• Kuormita konetta järkevästi. Käsien oikea asento (kuva A, G) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. DC980, DC981, DC984 Kädet ovat oikeassa asennossa, kun tartut yhdellä kädellä rungon yläosaan ja toisella kädellä kahvaan (8) kuvassa näkyvällä tavalla. DC987, DC988 Kädet ovat oikeassa asennossa, kun tartut sivukahvaan (9) yhdellä kädellä ja toisella kädellä kahvaan (8). Virran kytkeminen päälle/pois päältä (kuva A, E)

• Käynnistä kone painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen määrä säätää koneen kierrosnopeuden.

• Pysäytä kone vapauttamalla kytkin.

• Kun haluat lukita koneen off-asentoon, käännä suunnanvaihtovipu (2) keskiasentoon. Ruuvaus (kuva A)

• Valitse pyörimissuunta kytkimellä (2).

• Säädä kaulus asentoon 1 ja aloita ruuvaus (pieni vääntömomentti).

• Lisää tarvittaessa vääntömomenttia kauluksesta. Poraus (kuva A)

• Valitse poraustila kauluksella (4).

• Valitse eteen pyörimissuunta. Metalliporaus

• Käytä leikkuunestettä poratessasi metalleja. Poikkeuksena valurauta ja messinki, joita on porattava kuivana. Puuporaus

• Asenna tyypiltään sopiva poranterä. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. SUOMI122 HUOLTO-OHJEITA DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

• Laturia ei voi huoltaa. Laturissa ei ole huollettavia osia. Voitelu Moottoroitu työkalu ei vaadi ylimääräistä voitelua. Puhdistus VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana. VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen. LATURIN PUHDISTUSOHJEET VAROITUS: sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla (ei metallisella). Älä käytä vettä tai puhdistusliuoksia. Lisävarusteet VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin DEWALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan DEWALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä. Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista. Ympäristön suojeleminen Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa. Jos huomaat D EWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi. Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta. Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen. DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi. Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT- toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.

• Li-Ion-, NiCd- ja NiMH-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkupakkaukset kierrätetään uudelleen tai hävitetään oikealla tavalla. SUOMI123 TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA- maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ• Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostamisesta, valtuutettu DEWALT-huoltokorjaamo tekee sen ilmaiseksi. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TAKUU • Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali- tai valmistustyövirheen vuoksi, D EWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että

• laitetta ei ole väärinkäytetty

• laite on kulunut vain normaalisti

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta

• ostotodistus esitetään

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhdeyden laitteen jälleenmyyjään tai lähimpään valtuutettuun D EWALT-huoltokorjaamoon. Saat yhteystiedot DEWALT-kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista D EWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet- sivustossa www.2helpU.com. SUOMI124 SVENSKA UPPLADDNINGSBAR BORRMASKIN/ SKRUVDRAGARE/SLAGBORRMASKIN DC980, DC981, DC984, DC987, DC988 Gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data DC980 DC981 DC984 DC987 DC988 Spänning V 12 12 14,4 18 18 Typ 10 10 10/11 11/12 11/12 Varvtal obelastad växel 1 min
