MANUALE UTENTE DCK276 DEWALT

1,5 1,5 Foratura a percussione Valore di emissione delle vibrazioni a h,ID

– 3,9 Avvitatura Valore di emissione delle vibrazioni a

1,5 1,5 Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato in base al test standard indicato nella normativa EN60745 e può essere utilizzato per confrontare vari apparati fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione.

AVVERTENZA: il livello di emissioni delle vibrazioni riportato è relativo alle applicazioni principali dell’apparato. Tuttavia, se l’apparato viene utilizzato per applicazioni diverse, con diversi accessori, o non riceve adeguata manutenzione, il valore delle emissioni di vibrazioni può essere differente. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzocomplessivo. Una stima del livello di esposizione alle vibrazioni deve anche considerare i momenti in cui l’apparato è spento o quando è acceso ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzocomplessivo. È necessario identificare ulteriori misure di sicurezza per proteggere l’operatore dagli effetti delle vibrazioni. Per esempio: eseguire una manutenzione adeguata dell’apparato e degli accessori, evitare il raffreddamento delle mani, organizzare illavoro. Pacco batteria DCB181 DCB182 Tipo batterie Li-Ion Li-Ion Tensione V

Capacità Ah 1,5 4,0 Peso kg 0,35 0,61 Congratulazioni! Per aver scelto un apparato DeWALT . Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DeWALT uno dei partner più affidabili per gli utilizzatori di apparati elettriciprofessionali. Dati Tecnici DCD991 DCD996 Tensione V

Tipo 1/10 1/10 Tipo di batterie Li-Ion Li-Ion Potenza resa W 820 820 Velocità a vuoto Punta di perforazione, accessorio di guida/ martello 1ª marcia min

– 0–8600 2ª marcia – 0–25500 3ª marcia – 0–38250 Coppia di serraggio max. (dura/ morbida) dura Nm 95 95 morbida Nm 66 66 Capacità del mandrino mm 1,5–13 1,5–13 Capacità massima di foratura Legno mm 55 55 Metallo 15 15 Calcestruzzo – 13 Peso (senza blocco batteria) kg 1,5 1,6 Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN60745

(livello pressione sonora delle emissioni) dB(A) 75 97

(livello potenza sonora) dB(A) 86 108 K (incertezza per il livello sonoro dato) dB(A) 3 3 TRAPANO/AVVITATORE SENZA SPAZZOLE A BATTERIA DA 13mm, DCD991

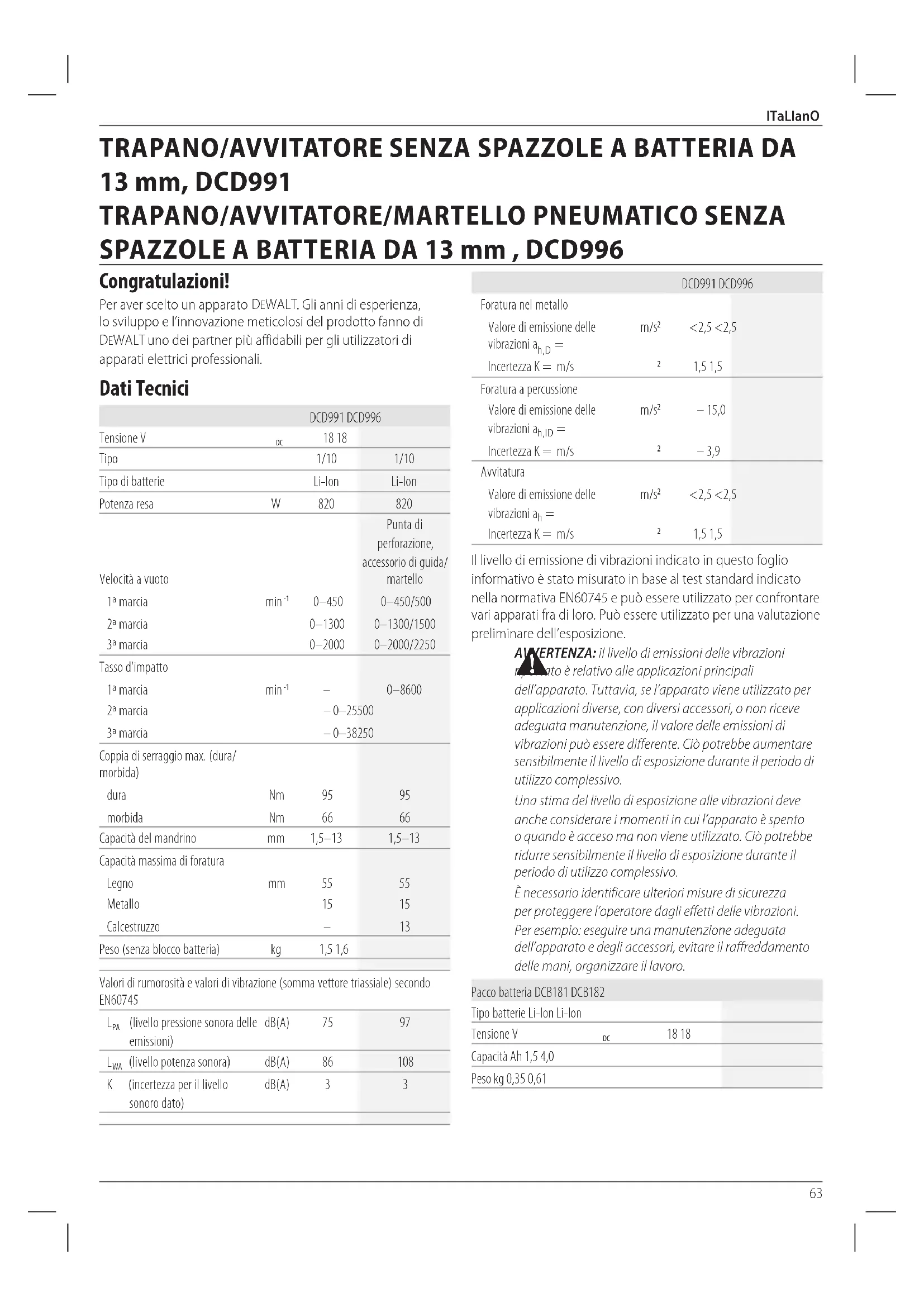

TRAPANO/AVVITATORE/MARTELLO PNEUMATICO SENZA

SPAZZOLE A BATTERIA DA 13 mm , DCD996 Italiano (tradotto dalle istruzioni originali)64 ITaLIanO Pacco batteria DCB183/B DCB184/B DCB185 Tipo batterie Li-Ion Li-Ion Li-Ion Tensione V

18/54 Capacità Ah 6,0/2,0 Peso kg 1,05 Caricabatteria DCB107 Tensione di rete V

Tipo batterie 10,8/14,4/18 Li-Ion Tempo di caricamento approssimativo dei pacchi batteria min 30 (1,3 Ah) 35 (1,5 Ah) 50 (2,0 Ah) 70 (3,0 Ah) 100 (4,0 Ah) 120 (5,0 Ah) Peso kg 0,4 Caricabatteria DCB115 Tensione di rete V

Tipo batterie 10,8/14,4/18 Li-Ion Tempo di caricamento approssimativo dei pacchi batteria min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah) Peso kg 0,5 Caricabatteria DCB118 Tensione di rete V

Tipo batterie 18/54 Li-Ion Tempo di caricamento approssimativo dei pacchi batteria min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah) 60 (6,0 Ah) Peso kg 0,66 I caricabatteria DCB107, DCB112, DCB113 e DCB115 sono compatibili con pacchi batteria agli ioni di litio da 10,8V, 14,4V, 18V XR e XRFLEXVOLT

(DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 e DCB546). Fusibili: Europa Utensili a 230 V 10 A, rete elettrica Dichiarazione di conformità CE Direttiva Macchine Trapano/avvitatore/martello pneumatico DCD991, DCD996 DeWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010. Questi prodotti sono anche conformi alla Direttiva 2014/30/ UE e 2011/65/UE. Per ulteriori informazioni, contattare DeWALT

all’indirizzo seguente o vedere sul retro delmanuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DeWALT

Markus Rompel Direttore Progettazione DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Germania

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale diistruzioni. Definizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguentisimboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personaligravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personaligravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve omoderata.65 ITaLIanO AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare dannimateriali.

Segnala il pericolo di scosseelettriche.

Segnala rischio diincendi. Avvertenze generali di sicurezza per apparati elettrici

AVVERTENZA: leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesionipersonali.

Il termine “apparato elettrico” utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell’area di Lavoro

a ) Mantenere l’area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gliincidenti. b ) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o ifumi. c ) Durante l’uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita dicontrollo.

2) Sicurezza Elettrica

a ) Le spine dell’apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le preseappropriate. b ) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettricaaumenta. c ) Non esporre gli apparati elettrici alla pioggia o all’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossaelettrica. d ) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettricaaumenta. e ) Quando l’apparato elettrico viene impiegato all’aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L’uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossaelettrica. f ) Se è non è possibile evitare l’uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L’uso di un interruttore differenziale riduce il rischio di scossaelettrica.

3) Sicurezza Personale

a ) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesionipersonali. b ) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesionipersonali. c ) Evitare avvii involontari. Assicurarsi che l’interruttore sia in posizione di spento prima inserire l’alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l’apparato. Il trasporto di apparati elettrici tenendo il dito sull’interruttore o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provocaincidenti. d ) Prima di accendere l’apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell’apparato elettrico possono provocare lesionipersonali. e ) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell’apparato nelle situazioniimpreviste. f ) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti inmovimento. g ) Se i dispositivi sono forniti di collegamento con l’attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a questeultime.

4) Uso e Manutenzione Dell’apparato

Elettrico a ) Non forzare l’apparato. Utilizzare un apparato adatto al lavoro da eseguire. L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è statoprevisto. b ) Non utilizzare l’apparato se l’interruttore non permette l’accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l’interruttore è pericoloso e deve essereriparato.66 ITaLIanO c ) Staccare la spina dall’alimentazione elettrica e/o il blocco batteria dell’apparato elettrico prima di effettuare qualsiasi tipo di regolazione, prima di cambiare gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’apparatoaccidentalmente. d ) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a personeinesperte. e ) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la correttamanutenzione. f ) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita ilcontrollo. g ) Utilizzare l’apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni dipericolo.

5) Uso e Manutenzione Della Batteria

a ) Ricaricare l’apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteriadifferente. b ) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L’utilizzo di ogni altro pacco batteria crea rischio di lesioni e d’incendio. c ) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o unincendio. d ) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni oustioni.

a ) L’apparato elettrico deve essere riparato da personale qualificato,che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell’apparatoelettrico. Norme di sicurezza aggiuntive specifiche per trapani/avvitatori/trapani a percussione

• Indossare le protezioni acustiche durante l’utilizzo. L’esposizione al rumore può causare danni all’udito.

• Utilizzare le impugnature ausiliarie, se fornite con l’utensile. La perdita di controllo può causare lesionipersonali.

• Sostenere l’elettroutensile con supporti aventi superfici isolanti quando si eseguono lavorazioni in cui l’accessorio di taglio o di avvitatura potrebbe toccare cavi elettrici nascosti. Gli accessori d’ taglio o di avvitaturache vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile e possono provocare la folgorazione dell’operatore.

• Usare morse o altre attrezzature adatte per sostenere e bloccare il pezzo in lavorazione su un supporto stabile. Il pezzo da lavorare tenuto con le mani o contro il proprio corpo è instabile e può far perdere il controllo dell’utensile.

• Indossare protezioni per le orecchie in caso di utilizzo prolungato del trapano a percussione. L’esposizione prolungata a rumori di alta intensità può causare la perdita dell’udito. Gli elevati livelli di pressione sonora generati da un trapano a percussione possono provocare la temporanea perdita dell’udito o gravi danni al timpano.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. La operazioni di percussione e foratura possono provocare il lancio di schegge. Tali schegge possono causare danni permanenti alla vista.

• Le punte e gli utensili si surriscaldano con l’uso. Indossare i guanti prima di toccarli. Rischi residui I rischi seguenti sono intriseci all’utilizzo dei trapani a percussione:

• lesioni causate dal contatto con le parti rotanti o le superfici roventi dell’apparato. Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione dei dispositivi di sicurezza, alcuni rischi residui non possono comunque essere evitati. Questi sono:

• Menomazioni uditive.

• Rischio di schiacciamento delle dita durante il cambio degli accessori.

• Pericoli per la salute causati dall’inalazione delle polveri prodotte quando si lavora il legno.

• Rischio di lesioni causati da schegge volanti.

• Rischio di danni alla persona causati dall’utilizzo prolungato. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta.67 ITaLIanO Assicurarsi anche che la tensione del caricabatterie corrisponda a quella direte. L’apparato DeWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento aterra. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DeWALT

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipoprescritto. Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttoredifferenziale. Utilizzo di un cavo di prolunga Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1mm

e la lunghezza massima è 30m. Se si utilizza un cavo in bobina, srotolarlocompletamente.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie I caricabatteria DeWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplicepossibile. Istruzioni di sicurezza importanti per tutti i caricabatteria CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

• Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con labatteria.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossaelettrica.

AVVERTENZA: consigliamo l’utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA oinferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DeWALT

Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali edanni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all’interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d’acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare apulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorareinsieme.

• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DeWALT . Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica ofolgorazione.

• Non esporre il caricabatteria a pioggia oneve.

• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si dannegginoentrambi.

• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare osollecitare.

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L’utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio,scossa elettrica ofolgorazione.

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l’alloggiamento.

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituireimmediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenzaautorizzato.

• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione oincendio.

• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitarepericoli.

• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce talerischio.

• Non tentare MAI di collegare fra loro 2caricabatteria.

• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie daveicolo. Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il

2. Inserire il pacco batteria

nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.68 ITALIANO

3. Il completamento della carica sarà indicato dalla luce

rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria

sul pacco batteria. NOTA: Per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta. Funzionamento del caricabatterie Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria. Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

• La spia rossa continuerà a lampeggiare, ma una spia dell’indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento. I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa non illuminandosi o visualizzando un motivo lampeggiante con la dicitura pacco batteria o caricabatteria difettoso. NOTA: questo potrebbe anche indicare un problema del caricabatteria. Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati. Ritardo pacco caldo/freddo Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/ freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda. Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all’interno del caricabatterie. Sistema di protezione elettronico Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo. L’apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica. Montaggio a parete Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d’aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4mm di lunghezza con un diametro della testa della vite di 7–9mm, fissata nel legno a una profondità ottimale lasciando circa 5,5mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure. Istruzioni di pulizia per il caricabatteria

AVVERTENZA: rischio di scossa elettrica. Scollegare il caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall’esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido. Pacco batteria Istruzioni di sicurezza importanti per tutti i pacchi batteria Con l’ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione. Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L’inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.

• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.

• Caricare i pacchi batteria solo nei caricabatteria DeWALT

• NON spruzzare o immergere in acqua o in altri liquidi.69 ITALIANO

• Non immagazzinare o non utilizzare l’apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40˚C (104˚F) (come nei capannoni o nelle costruzioni metalliche in estate).

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l’irritazione. Se sono necessarie cure mediche, l’elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l’involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVVERTENZA: pericolo d’incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l’apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente. Trasporto

AVVERTENZA: pericolo d’incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito. Le batterie DeWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell’Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l’Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose. Nella maggior parte dei casi, la spedizione di un pacco batteria DeWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DeWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh. A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione. Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell’acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore. Trasporto della batteria FLEXVOLT

La batteria DeWALT FLEXVOLT

ha due modalità: Uso e Trasporto. Modalità Uso: Quando la batteria FLEXVOLT

è utilizzata autonomamente o si trova in un prodotto DeWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT

si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V. Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT

, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione. In modalità Trasporto, le celle sono elettricamente scollegate all’interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattorasuperiore. Il valore di Wh per il trasporto indica 3x36 Wh, il che significa 3 batterie esempio di marcatura sull’etichetta d’uso e trasporto70 ITaLIanO di 36 wattore ciascuna. Il valore Wh d’Uso indica 108 wattore (1batteriaimplicita). Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e

asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando nonutilizzati.

2. Per la conservazione nel lungo periodo, si raccomanda di

ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali. nOTa: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell’uso. Targhette sul caricabatterie e sul pacco batteria Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Vedere i Dati Tecnici per il tempo di ricarica. Non toccare con oggetti conduttivi. Non caricare pacchi batteria danneggiati. Non esporre all’acqua. Far sostituire immediatamente i cavi difettosi. Caricare esclusivamente a temperature tra 4 ˚C e 40 ˚C. Solo per uso interno. Smaltire il pacco batteria con la dovuta attenzione per l’ambiente. Caricare i pacchi batteria DeWALT esclusivamente con i caricabatteria designati da DeWALT . Il caricamento di pacchi batteria diversi da quelli designati da DeWALT con un caricabatteria DeWALT

potrebbero causare un’esplosione o comportare altre situazioni di pericolo. Non bruciare il pacco batteria. Uso: Uso senza coperchio di trasporto, il valore Wh indica 108 Wh (1 batteria con 108 Wh). Trasporto: Trasporto con coperchio di trasporto integrato, il valore Wh indica 3 x 36 Wh (3 batterie di 36 Wh). Tipo batterie I modelli DCD991 e DCD996 funzionano con un pacco batteria agli ioni di litio da 18V XR e XRFLEXVOLT

Questi pacchi batteria possono essere utilizzati: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546. Fare riferimento a Dati Tecnici per ulteriori informazioni. Contenuto della confezione La confezione contiene: 1 Trapano/cacciavite senza spazzole a batteria (DCD991) 1 Martello pneumatico senza spazzole a batteria (DCD996) 1 Pacchi batteria Li-Ion (M1, P1, T1) 2 Pacchi batteria Li-Ion (M2, P2, T2) 3 Pacchi batteria Li-Ion (M3, P3, T3) 1 Manuale d’istruzioni dell’app Tool Connect™ 1 Valigetta 1 Caricabatterie 1 Impugnatura laterale 1 Manuale d’istruzioni nOTa: I pacchi batteria, i caricabatteria e le cassette di trasporto sono inclusi nei modelli-N. Le batterie e i caricabatteria non sono inclusi nei modelli NT. I modelli B includono batterie Bluetooth®. nOTa: Il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di DeWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante iltrasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questomanuale. Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Posizione del Codice Data Il codice data, che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2016 XX XX Anno di fabbricazione Descrizione (Fig. A, B)

AVVERTENZA: non modificare l’apparato o alcuna parte di esso. Si possono causare danni o lesionipersonali.71 ITaLIanO

Interruttore a grilletto

Pulsante di controllo avanti/indietro

Ghiera per la regolazione della coppia

Pulsanti di rilascio della batteria

Interruttore luce di lavoro

Modalità Luce di lavoro bassa

Modalità Luce di lavoro media

Indicatore della carica batteria

Impugnatura principale Utilizzo Previsto Questi trapani avvitatori/trapani a percussione sono progettati per applicazioni professionali di trapanatura, trapanatura a percussione e avvitamento. Questo utensile è compatibile con la tecnologia Batteria Bluetooth® e con l’app Tool Connect™

DeWALT . Per maggiori informazioni consultare il manuale d’istruzioni dell’app Tool Connect™. nOn utilizzare in condizioni di bagnato o in presenza di liquidi o gasinfiammabili. Questi trapani/avvitatori/trapani a percussione sono utensili professionali. nOn PERMETTERE ai bambini di avvicinarsi all’apparato. Le persone inesperte devono utilizzare questo apparato solo sottosorveglianza.

• Questo prodotto non è destinato per l’uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questoprodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni.

AVVERTENZA: utilizzare esclusivamente pacchi batteria e caricabatterie DeWALT

Inserimento e rimozione del gruppo batterie dall’apparato (Fig. B) nOTa: per risultati ottimali, assicurarsi che il pacco batteria

sia completamentecarico. Per installare il pacco batteria nell’impugnatura dell’apparato

1. Allineare il pacco batteria

2. Farlo scorrere nell’impugnatura finché il pacco batteria non

è saldamente posizionato nell’apparato e assicurarsi che non sidisinnesti. Per rimuovere il pacco batteria dall’apparato

1. Premere il pulsante di rilascio della batteria

2. Inserire il pacco batteria nel caricatore come descritto nella

sezione caricabatteria di questomanuale. Pacchi batteria con indicatore del livello di carburante (Fig. B) Alcuni pacchi batteria DeWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel paccobatteria. Per azionare l’indicatore del carburante, premere e tenere premuto il pulsante dell’indicatore del carburante

. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l’indicatore del carburante non si illumina e sarà necessario ricaricare labatteria. nOTa: l’indicatore del carburante è solo un’indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell’apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all’applicazione dell’utentefinale. Interruttore di azionamento a velocità variabile (Fig. A) Per accendere l’utensile premere l’interruttore a grilletto

. Per spegnere l’utensile rilasciare l’interruttore a grilletto. L’utensile è dotato di freno. Il mandrino si arresta non appena l’interruttore a grilletto viene rilasciato completamente. nOTa: L’utilizzo prolungato a velocità variabile è sconsigliato. Ciò potrebbe danneggiare l’interruttore e deve essere evitato. Impugnatura laterale (Fig. A)

AVVERTENZA: per ridurre il rischio di lesioni personali, utilizzare SEMPRE l’utensile con l’impugnatura laterale installata correttamente. In caso contrario l’impugnatura potrebbe scivolare durante il funzionamento causando la perdita di controllo dell’utensile. Afferrare l’utensile con entrambe le mani per aumentare il controllo. L’impugnatura laterale

si aggancia alla parte anteriore dello scomparto cambio marce e può essere ruotata di 360° per permettere l’uso con la mano destra o sinistra. L’impugnatura laterale deve essere abbastanza stretta per resistere alla rotazione dell’utensile quando l’accessorio si blocca o va in stallo. Assicurarsi di afferrare l’impugnatura laterale all’estremità opposta per controllare l’utensile in fase di stallo.72 ITaLIanO Se il modello non è dotato di impugnatura laterale, afferrare l’utensile posizionando una mano sul manico e l’altra sul pacco batteria. nOTa: L’impugnatura laterale è in dotazione in tutti i modelli. Pulsante avvitamento/svitamento (Fig. A) Il pulsante avvitamento/svitamento

determina la direzione di rotazione della punta dell’utensile e viene inoltre utilizzato come pulsante di blocco. Per selezionare la rotazione diretta, rilasciare l’interruttore a grilletto e premere il pulsante di avvitamento/svitamento sul lato destro dell’utensile. Per selezionare la rotazione inversa, rilasciare l’interruttore a grilletto e premere il pulsante di avvitamento/svitamento sul lato destro dell’utensile. La posizione centrale del pulsante di controllo blocca l’utensile in posizione spenta. Quando si modifica la posizione del pulsante di controllo assicurarsi di aver rilasciato il grilletto. nOTa: La prima volta che l’utensile viene messo in moto dopo un cambio della direzione di rotazione, è possibile sentire uno scatto al momento dell’avvio. Questa è una condizione normale e non indica la presenza di problemi. Coppia di torsione Collare di regolazione/ Frizione elettronica (Fig. C–E) L’apparato è dotato di un meccanismo con cacciavite a coppia di torsione regolabile per l’inserimento e la rimozione di un’ampia gamma di dispositivi di fissaggio. Attorno al collare di regolazione della coppia di torsione

vi sono dei numeri. I numeri servono a tarare la frizione in modo da erogare una determinata gamma di coppia. Maggiore è il numero sulla ghiera, maggiore è la coppia, con la possibilità di avvitare viti o bulloni di grandi dimensioni. Per selezionare un numero ruotare la ghiera fino ad allineare il numero desiderato alla freccia. Regolazione a tre marce (Fig. A, C–E) La possibilità di impostare l’utensile su tre marce permette di ottenere una maggiore versatilità di prestazioni. Per selezionare la marcia 1 (impostazione di coppia massima), spegnere l’utensile fino all’arresto totale. Fare scorrere il selettore delle marce

tutto in avanti. La marcia 2 (impostazione di coppia e velocità medie) è nella posizione intermedia. La marcia 3 (impostazione di velocità massima) corrisponde alla posizioneposteriore. nOTa: non modificare la marcia mentre l’utensile è in funzione. Consentire sempre l’arresto totale del trapano prima di cambiare marcia. Per qualsiasi difficoltà a cambiare le marce, assicurarsi che sul selettore delle marce sia inserita una delle tre impostazioni di velocità. Se il selettore di velocità si blocca o diventa difficile selezionare la marcia desiderata, tirare l’interruttore a grilletto

per ruotare il motore. Quindi selezionare la marcia. Mandrino Autoserrante a Manicotto Singolo (Fig. F–H)

AVVERTENZA: non cercare di serrare le punte (o qualsiasi altro accessorio) tenendo ferma la parte anteriore del mandrino e girando l’utensile. Ne potrebbero derivare danni al mandrino e lesioni personali. Bloccare sempre l’interruttore al grilletto e disinserire l’utensile dall’alimentazione quando si sostituiscono gli accessori.

AVVERTENZA: assicurarsi che la punta sia bloccata prima di azionare l’utensile. Una punta allentata potrebbe staccarsi dall’utensile e provocare lesioni personali. L’utensile è dotato di un mandrino autoserrante con un manicotto rotante per poter azionare con una sola mano il mandrino. Per inserire un’altra punta o un accessorio, seguire le istruzioni seguenti.

1. Spegnere e scollegare l’utensile dall’alimentazione.

2. Afferrare il manicotto nero del mandrino

con una mano servendosi dell’altra per sistemare l’utensile come illustrato in FiguraF. Ruotare il manicotto in senso antiorario (vista frontale) quanto basta per accomodare l’accessoriodesiderato.

3. Inserire l’accessorio a circa 19 mm dentro il mandrino

(Fig.G). Serrare saldamente ruotando il manicotto del mandrino in senso orario con una mano e tenendo l’apparato con l’altra mano (Fig.H). Continuare a ruotare il manicotto del mandrino finché non si sentono diversi scatti del nottolino per garantire la massima potenza digrippaggio. Per sbloccare l’accessorio, procedere come ai precedenti punti 1 e 2. Assicurarsi di serrare il mandrino tenendo con una mano il manicotto del mandrino e servendosi dell’altra per tenere l’utensile con una mano per una tenuta ottimale. Torcia LED (Fig. A) La torcia LED

e il relativo interruttore

sono situati sulla base dell'apparato. La torcia viene attivata appena viene premuto l’interruttore di azionamento. Le modalità bassa

possono essere modificate spostando l’interruttore sulla base dell’apparato. Se l'interruttore di azionamento rimane premuto, la torcia resta accesa in tutte lemodalità. Con le impostazioni bassa

, il raggio si spegne automaticamente 20 secondi dopo il rilascio dell’interruttore diazionamento. Modalità riflettore L'impostazione alta

è la modalità riflettore. Tale modalità rimane attiva per 20 minuti dopo il rilascio dell’interruttore di azionamento. Due minuti prima di spegnersi, il riflettore lampeggia due volte e poi si abbassa. Per evitare che si spenga, premere leggermente l’interruttore di azionamento.

AVVERTENZA: quando si utilizza la torcia nelle modalità media o riflettore, non fissare la luce né mettere il trapano in una posizione che porti qualcun altro a guardare direttamente la luce. Rischio di gravi lesioni agli occhi.73 ITaLIanO

ATTENZIONE: quando si utilizza l’apparato come riflettore, fissarlo su una superficie stabile dove non possa far inciampare o cadere.

ATTENZIONE: rimuovere tutti gli accessori dal mandrino prima di utilizzare il trapano come riflettore. Possono verificarsi infortuni alle persone o danni alle cose. Avvertenza di batteria scarica Quando si utilizza la modalità riflettore e la batteria sta per scaricarsi completamente, il riflettore lampeggia due volte e poi si abbassa. Dopo due minuti, la batteria si scarica completamente e il trapano si arresta immediatamente. A questo punto, sostituirla con una batteria carica.

AVVERTENZA: per ridurre il rischio di lesioni, tenere sempre a disposizione una batteria di riserva o una sorgente di illuminazione secondaria se la situazione lo rende necessario. Gancio per cintura e ferma punta magnetico (Fig. A)

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare la batteria o dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, NON appendere l’apparato in alto o fissare oggetti al gancio per la cintura. Appendere il gancio per cintura dell’apparato ESCLUSIVAMENTE a una cintura da lavoro.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, accertarsi che la vite che fissa il gancio per cintura sia avvitata saldamente.

ATTENZIONE: Per ridurre il rischio di lesioni personali o danni, NON appendere il trapano in cintura con la luce di lavoro accesa in modalità Faretto.the drill while using as a spotlight. IMPORTanTE: durante il montaggio o la sostituzione del gancio per cintura o del ferma punta magnetico, utilizzare esclusivamente la vite

fornita in dotazione. Assicurarsi di serrare saldamente la vite. Il gancio per cintura

e il ferma punta magnetico

possono essere fissati su entrambi i lati dell’apparato utilizzando esclusivamente la vite

in dotazione, a seconda che l’utilizzatore sia mancino o destrimano. Se lo si desidera, è possibile rimuovere completamente il gancio o il ferma punta magnetico dall’apparato. Per spostare il gancio per cintura o il ferma punta magnetico, svitare la vite

che lo tiene in sede e riavvitarla sul lato opposto. Assicurarsi di serrare saldamente la vite. FUNZIONAMENTO Istruzioni per l’uso

AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative invigore.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni. Corretto posizionamento delle mani (Fig. I)

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, come illustrato in figuraI.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioni improvvise. La corretta posizione delle mani richiede che una mano sia posizionata sull’impugnatura principale

Funzionamento del trapano (Fig. D)

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’utensile e scollegarlo dall’alimentazione elettrica prima di eseguire qualsiasi regolazione o rimuovere/installare un accessorio.

AVVERTENZA: PER RIDURRE IL RISCHIO DI LESIONI PERSONALI, ACCERTARSI SEMPRE che il pezzo sia stato ancorato o fissato perfettamente. Durante la foratura di materiali di piccolo spessore utilizzare un blocco di legno come supporto per evitare di danneggiare il materiale.

1. Selezionare la combinazione velocità/coppia desiderata

utilizzando il selettore delle marce per adattare velocità e coppia all’operazione da eseguire. Impostare il collare di regolazione della coppia di torsione

sul simbolo deltrapano.

2. Per il LEGNO, utilizzare punte elicoidali, a lancia, a trivella o

seghe a tazza. Per il METALLO, utilizzare punte elicoidali in acciaio rapido o seghe a tazza. Utilizzare un lubrificante da taglio quando si forano metalli. Fanno eccezione la ghisa e l’ottone che vanno forati a secco.

3. Applicare sempre una pressione in linea retta con la punta.

Esercitare una pressione sufficiente da permettere alla punta del trapano di forare, ma non troppo energica per non far andar il motore in stallo o deformare la punta.

4. Tenere saldamente con entrambe le mani l’utensile per

controllare l’azione rotante della punta.

5. sE La PUnTa Va In sTaLLO, la causa è generalmente

dovuta al sovraccarico. RILasCIaRE IMMEDIaTaMEnTE L’InTERRUTTORE, rimuovere la punta dal foro e individuare la causa che ha provocato lo stallo. nOn PREMERE L’InTERRUTTORE a GRILLETTO sU E GIÙ nEL TEnTaTIVO DI aVVIaRE IL TRaPanO In sTaLLO - sI PUÒ DannEGGIaRE IL TRaPanO.

6. Mantenere il motore in funzione quando si estrae la punta

dal foro. Ciò aiuta a evitare che la punta si incastri.74 ITaLIanO Funzionamento dell’avvitatore (Fig. C)

1. Selezionare l’intervallo di velocità/momento di torsione

utilizzando il selettore di marce a tre velocità

sopra l’apparato. Se si sta utilizzando il collare di regolazione del momento della coppia

, impostare inizialmente il selettore marce a tre velocità sulla velocità 2 o 3. Questo garantisce un controllo efficace sul dispositivo di fissaggio permettendo il posizionamento corretto della vite e la sua impostazione conformemente alle specifiche. La Velocità 1 fornirà la stessa coppia di innesto della velocità 2 e 3. Tuttavia, per ottenere prestazioni ottimali della frizione elettronica, si consigliano le velocità 2 e 3. nOTa: utilizzare prima l’impostazione della coppia di torsione più bassa (1) e aumentare il numero fino all’impostazione più elevata (11) per impostare il dispositivo di fissaggio alla profondità desiderata. Più basso è il numero, più bassa è l’uscita della coppia.

2. Reimpostare la ghiera di regolazione della coppia

sul numero corrispondente alla coppia desiderata. Eseguire delle prove su materiale di scarto o su zone non visibili per accertarsi di aver scelto la posizione corretta della ghiera di regolazione della coppia. nOTa: la ghiera di regolazione della coppia può essere impostata su qualsiasi numero in qualsiasi momento. Funzionamento del trapano a percussione (Fig. E)

1. Selezionare la combinazione velocità/coppia desiderata

utilizzando il selettore delle marce per adeguare velocità e coppia all’operazione da eseguire. Impostare il collare di regolazione della coppia di torsione

sul simbolo del martello pneumatico.

2. Selezionare la velocità elevata 3 impostandola scorrendo il

selettore delle marce

indietro (lontano dal mandrino).

3. Durante la foratura esercitare sul martello pneumatico una

forza appena sufficiente ad evitare che il trapano rimbalzi eccessivamente. Una forza prolunata ed eccessiva sul martello pneumatico causerà velocità di trapanatura inferiori e un potenziale surriscaldamento.

4. Forare in modo dritto mantenendo la punta ad angolo

retto rispetto al foro. Durante la foratura non premere lateralmente sulla punta poiché ciò può ostruire le volute delle punte e quindi ridurre la velocità.

5. Quando si eseguono grossi fori, se la velocità del trapano

a percussione diminuisce, spingere la punta parzialmente fuori dal buco mentre l’utensile è ancora in funzione per eliminare i residui.

6. Per calcestruzzo utilizzare punte rivestite al carburo o adatte.

La fuoriuscita fluida e costante del truciolo indica che si sta forando alla velocità corretta. MANUTENZIONE Questo apparato DeWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell’apparato e sottoporlo a puliziaperiodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni. Il caricabatteria e il pacco batteria non sono parti riparabili. Lubrificazione L’apparato non richiede alcuna ulteriorelubrificazione. Pulizia

AVVERTENZA: soffiare via la polvere dall’alloggiamento con aria compressa, non appena vi sia sporco visibile all’interno e intorno alle prese d’aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvereomologati.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in unliquido. Accessori su richiesta

AVVERTENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DeWALT , quindi l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DeWALT

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori piùadatti. Rispetto ambientale Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com. Pacco batteria ricaricabile Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della75 ITaLIanO sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l’ambiente.

• Far scaricare il pacco batteria completamente, quindi rimuoverlo dalla radio.

• Le batteria agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un’apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.76 nEDERLanDs DCD991 DCD996 Boorinslag Vibratie-emissiewaarde a h,ID = m/s
