MANUALE UTENTE CSN575 ONKYO

Manuale di istruzioni

Bedienungsanleitung

Manuale di istruzioni

Bedienungsanleitung

Manuale di istruzioni

Bedienungsanleitung

Manuale di istruzioni

Bedienungsanleitung

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

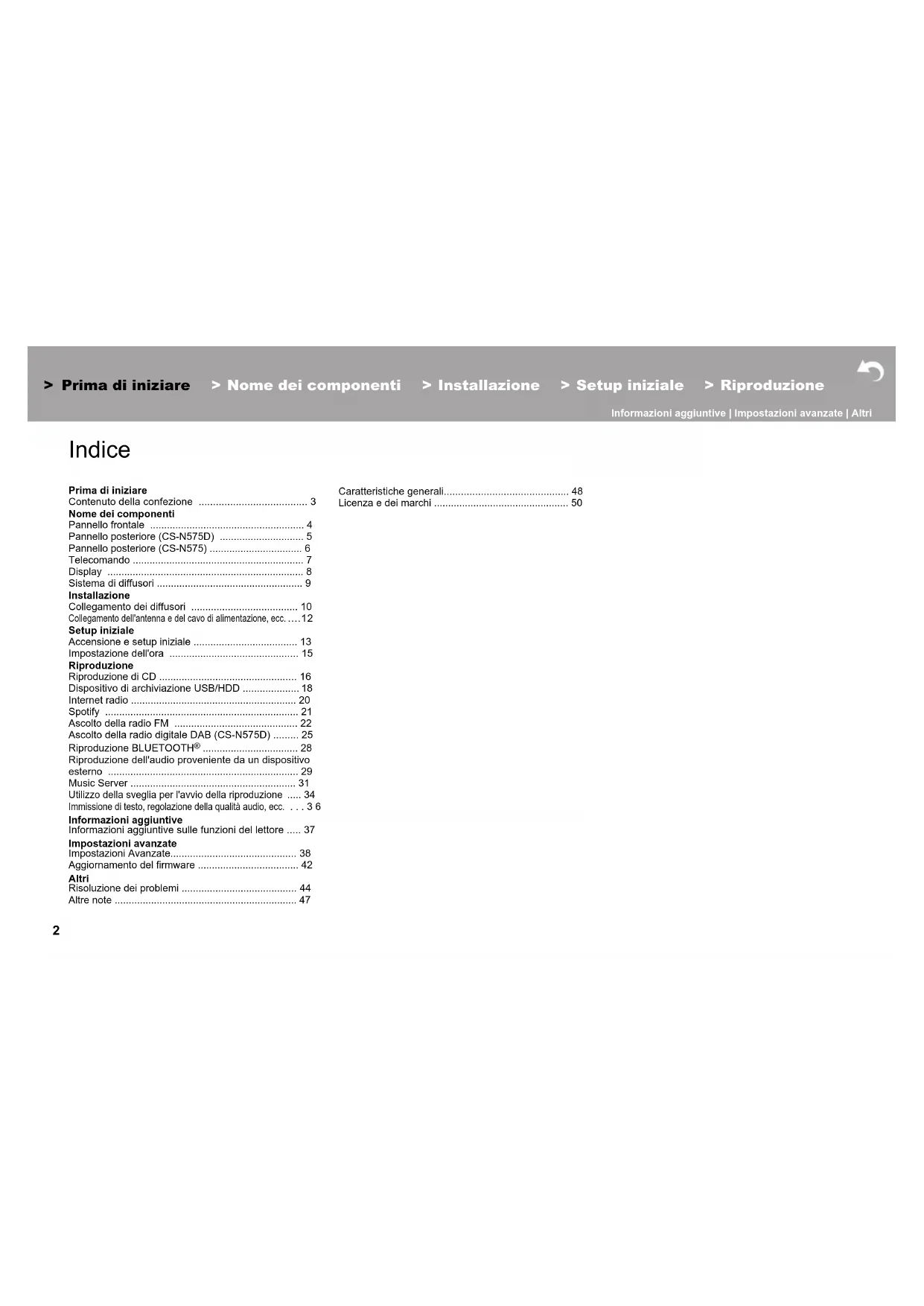

Indice

Prima di iniziare

Contenuto della confezione 3

Nome dei componenti

Pannello frontale 4

Pannello posteriore (CS-N575D) 5

Pannello posteriore (CS-N575) 6

Telecomando 7

Display 8

Sistema di diffusori 9

Installazione

Collegamento dei diffusori 10

Collegamento dell'antenna e del cavo di alimentazione, ecc. .... 12

Setup iniziale

Accensione e setup iniziale 13

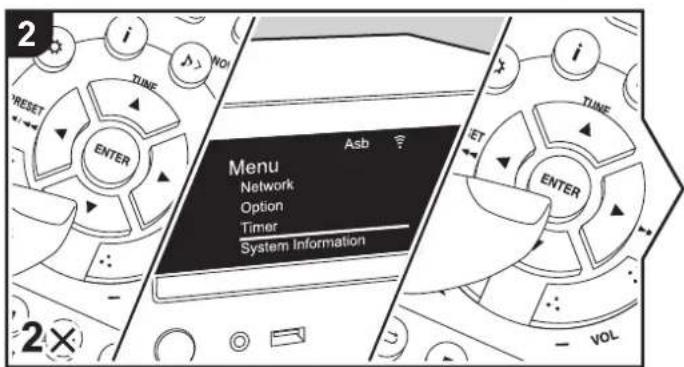

Impostazione dell'ora 15

Riproduzione

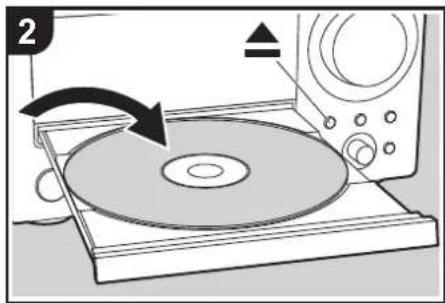

Riproduzione di CD 16

Dispositivo di archiviazione USB/HDD 18

Internet radio 20

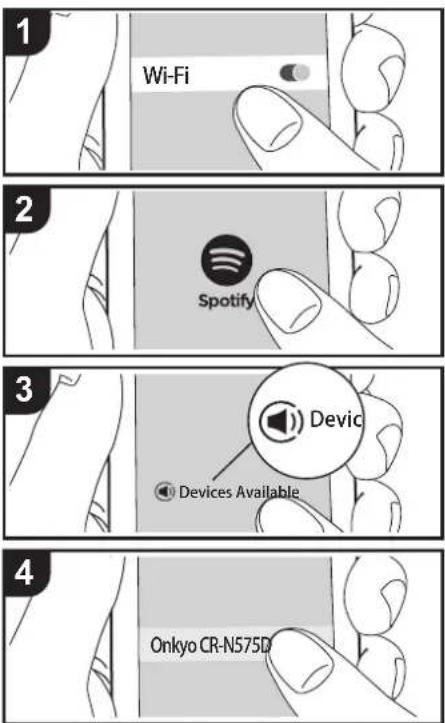

Spotify 21

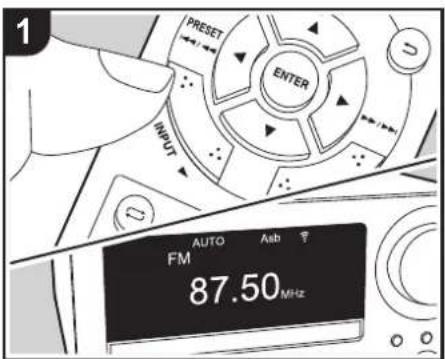

Ascolto della radio FM 22

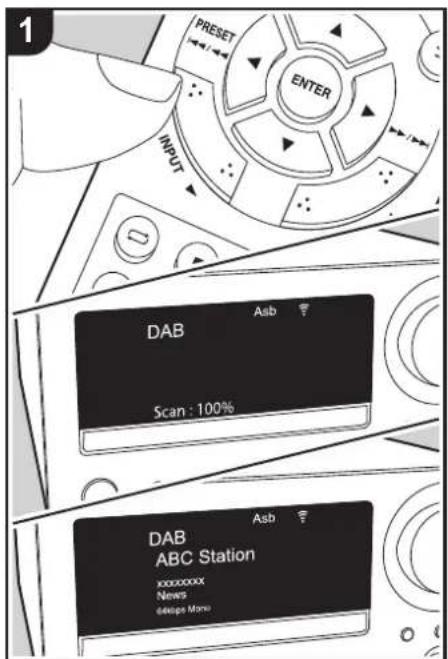

Ascolto della radio digitale DAB (CS-N575D) ..... 25

Riproduzione BLUETOOTH® 28

Riproduzione dell'audio proveniente da un dispositivo

esterno 29

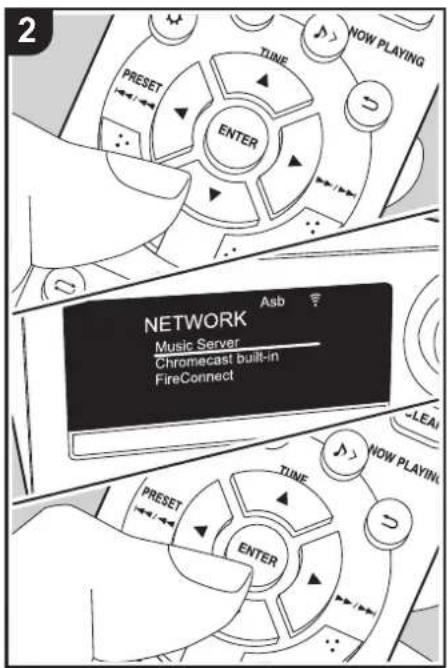

Music Server 31

Utilizzo della sveglia per l'avvio della riproduzione ..... 34

Immissione di testo, regolazione della qualità audio, ecc. . . . 3 6

Informazioni aggiuntive

Informazioni aggiuntive sulle funzioni del lettore ..... 37

Impostazioni avanzate

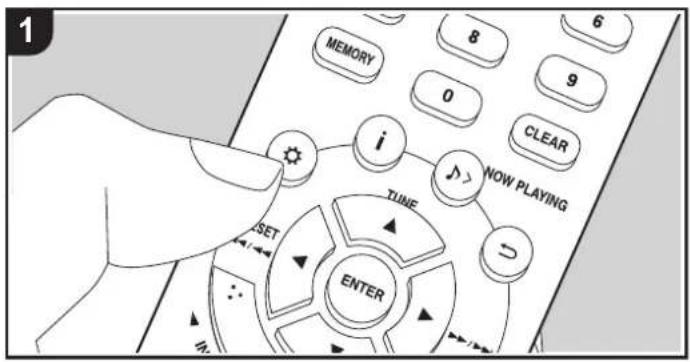

Impostazioni Avanzate.... 38

Aggiornamento del firmware 42

Altri

Risoluzione dei problemi 44

Altre note 47

Caratteristiche generali....48

Licenza e dei marchi 50

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Contenuto della confezione

1

1. Unità principale (1)
2. Sistema di diffusori (2)
3. Telecomando (RC-961S) (1), Batterie (AAA/R03) (2)
4. Cavo di potenza (1,1 m) (2)
5. Antenna DAB/FM con filo (1) (CS-N575D) / Antenna FM con filo (1) (CS-N575)
6. Cavo di alimentazione (1)
7. Feltrini antiscivolo (8)
   • Guida rapida (1)

* Questo documento è un manuale di istruzioni online. Non è incluso come accessorio.

• Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti.
• Non collegare diffusori diversi da quelli forniti con questo sistema.
• Non accetteremo responsabilità per danni derivanti dal collegamento di apparecchiature prodotte da altre aziende.
• È possibile che gli aggiornamenti del firmware introducano nuove funzionalità o che i provider cessino la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro. I servizi disponibili, inoltre, possono variare a seconda della zona di residenza.
• Informazioni sull'aggiornamento del firmware verranno pubblicate in seguito sul nostro sito web, ecc.
• Le specifiche tecniche e l'aspetto sono soggetti a variazioni senza preavviso.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

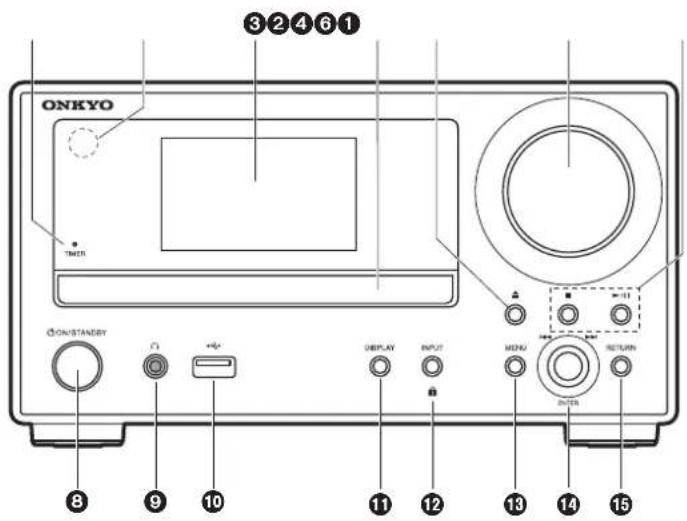

Pannello frontale

ONKYO 3 2 4 6 1 TIMER ON/STANDRY Ω +4 DISPLAY INPUT MENU RETURN ENTER 8 9 10 11 12 13 14 15

1. Indicatore TIMER: Si illumina quando è impostata la sveglia.

2. Sensore del telecomando: Riceve i segnali dal telecomando.

3. La portata del segnale del telecomando è di circa 23'7 m, in un raggio di 30° su entrambi i lati.

4. Display (→P8)

5. Piatto portadisco: Posizionare i dischi qui. Possono essere utilizzati anche dischi da 8 cm.

6. Pulsante ▲: Apre o chiude il piatto portadisco.

7. Selettore volume: Regolazione del volume. Regolazione possibile tra 0 e 50.

8. Tasti di riproduzione:

■ : Arresta la riproduzione.

▶/II: Avvia o mette in pausa la riproduzione.

- A seconda dell'ingresso, il funzionamento potrebbe non essere avviato.

1. Tasto ⏻ ON/STANDBY: Accende l'unità o la mette in standby.

2. Terminale ⚡: Consente di connettere le cuffie stereo con un connettore mini (∅1/8"/3,5 mm).

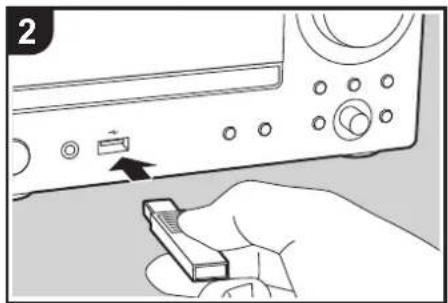

3. Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/0,5 A) dei dispositivi USB tramite un cavo USB.

4. Pulsante DISPLAY: Cambia le informazioni sul display.

- A seconda dell'ingresso, il funzionamento potrebbe non essere avviato. Se l'impostazione "Bluetooth Wakeup / Clock Call" è On, quando è premuto in modalità standby viene visualizzata l'ora corrente. (→P39)

1. Pulsante INPUT: Consente di attivare l'input per la riproduzione. (CD / NETWORK / BLUETOOTH / USB / COAXIAL / OPTICAL / LINE / DAB (CS-N575D) / FM) Pulsante quando viene premuto per circa 5 secondi, i tasti sull'unità principale sono bloccati e non possono essere utilizzati. Per sbloccare, tenere nuovamente premuto.

2. Pulsante MENU: Consente di visualizzare il menu. (→P38)

3. Tasto ENTER, selettore Salta (|◄◄/►►)

Durante la riproduzione, ruotare a sinistra o a destra per selezionare la cartella o il file, quindi premere per confermare.

- A seconda dell'ingresso, il funzionamento potrebbe non essere avviato. Mentre viene visualizzato il menu, ruotare la manopola per selezionare le voci e premere per confermare le impostazioni.

1. Pulsante RETURN: Riporta il display allo stato precedente.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

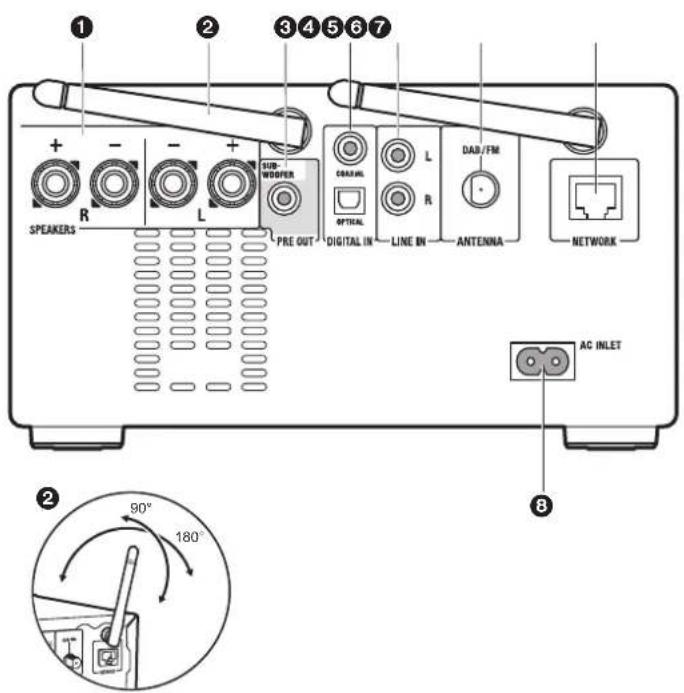

Pannello posteriore (CS-N575D)

① ② ③④⑤⑥⑦ + - - - + SPEAKERS R L SUB- WOOFER PRE OUT COAVAL L DAB/FM OPTICAL LINE IN ANTENNA NETWORK AC INLET ② 90° 180°

1. Terminali SPEAKERS: Consentono di collegare i diffusori con i cavi di potenza in dotazione.
2. Antenna wireless: Utilizzata per il collegamento Wi-Fi o durante l'uso di un dispositivo abilitato per la tecnologia wireless BLUETOOTH. Regolare i rispettivi angoli in base allo stato della connessione.
3. Jack SUBWOOFER PRE OUT: Consentono di collegare un subwoofer con amplificatore integrato.
4. Jack DIGITAL IN OPTICAL/COAXIAL: È possibile riprodurre l'audio digitale proveniente da un dispositivo esterno, ad esempio un televisore, collegato con un cavo digitale ottico o un cavo digitale coassiale.
5. Jack LINE IN: È possibile riprodurre l'audio proveniente da un dispositivo esterno, ad esempio un televisore, collegato con un cavo audio analogico.
6. Jack DAB/FM ANTENNA: Consente di collegare l'antenna DAB/FM con filo in dotazione.
7. Jack NETWORK: Permette il collegamento alla rete con un cavo LAN.
8. AC INLET: Consente di collegare il cavo di alimentazione in dotazione.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

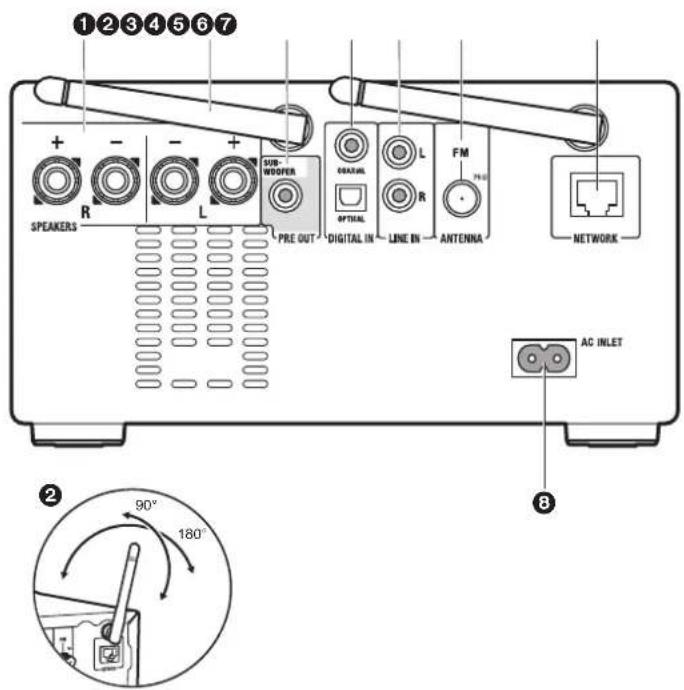

Pannello posteriore (CS-N575)

1 2 3 4 5 6 7 + - - + SPEAKERS R L + SUB- WOOFER PRE OUT DIGITAL IN LINE IN FM OPTHAL RF ANTENNA NETWORK AC INLET 90° 180°

1. Terminali SPEAKERS: Consentono di collegare i diffusori con i cavi di potenza in dotazione.
2. Antenna wireless: Utilizzata per il collegamento Wi-Fi o durante l'uso di un dispositivo abilitato per la tecnologia wireless BLUETOOTH. Regolare i rispettivi angoli in base allo stato della connessione.
3. Jack SUBWOOFER PRE OUT: Consentono di collegare un subwoofer con amplificatore integrato.
4. Jack DIGITAL IN OPTICAL/COAXIAL: È possibile riprodurre l'audio digitale proveniente da un dispositivo esterno, ad esempio un televisore, collegato con un cavo digitale ottico o un cavo digitale coassiale.
5. Jack LINE IN: È possibile riprodurre l'audio proveniente da un dispositivo esterno, ad esempio un televisore, collegato con un cavo audio analogico.
6. Jack FM ANTENNA: Consente di collegare l'antenna FM con filo in dotazione.
7. Jack NETWORK: Permette il collegamento alla rete con un cavo LAN.
8. AC INLET: Consente di collegare il cavo di alimentazione in dotazione.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

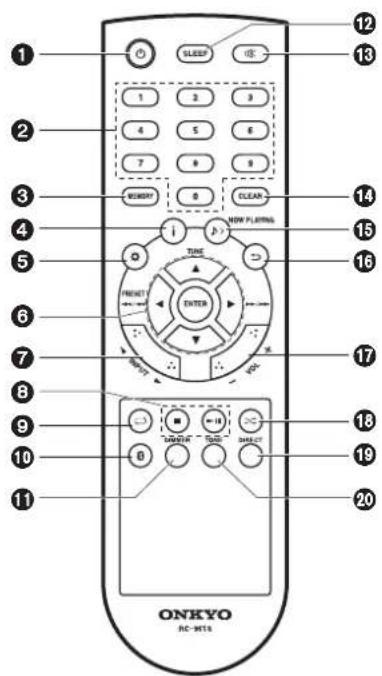

Telecomando

1 2 3 4 5 6 7 8 9 10 11 SLEEP 1 2 3 4 5 6 7 8 9 SLEEPY 0 1 TIME PREFRIT ENTER ONKYO RC-9018 12 13 14 15 16 17 18 19 20

1. Pulsante ⏻: Accende l'unità o la mette in standby.
2. Tasti numerati: Possono essere utilizzati per immettere direttamente il numero di traccia del CD per selezionare i brani.

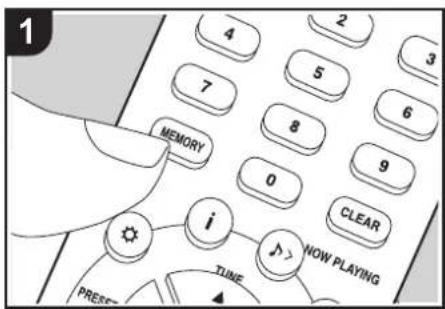

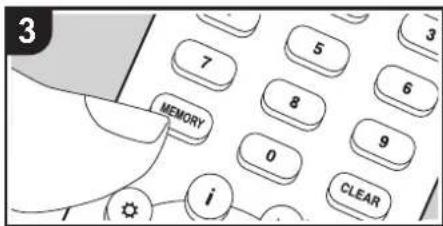

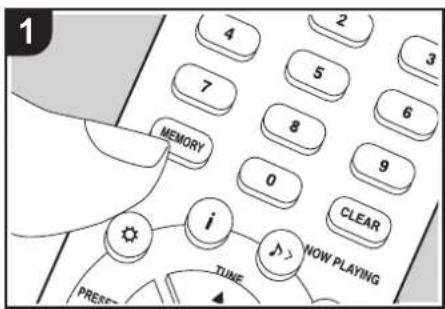

3. Pulsante MEMORY: Usato per memorizzare stazioni radio preferite.
4. Tasto i Cambia le informazioni sul display.
5. A seconda dell'ingresso, il funzionamento potrebbe non essere avviato. Se l'impostazione "Bluetooth Wakeup / Clock Call" è On, quando è premuto in modalità standby viene visualizzata l'ora corrente. (→P39)
6. Tasto ⚙ : Consente di visualizzare il menu. (→P38)

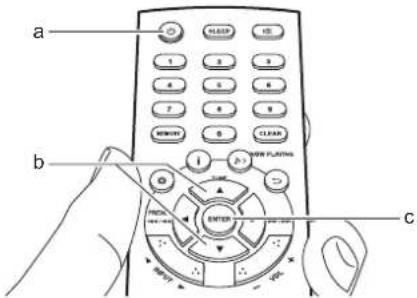

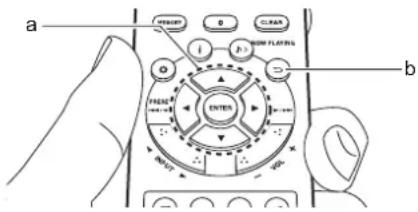

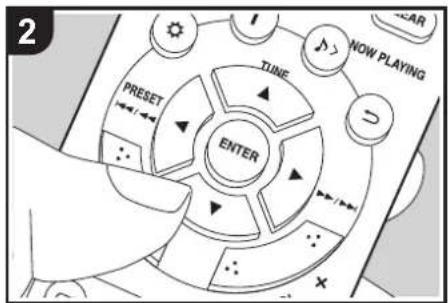

7. Cursori, tasto ENTER: Selezionare la voce con i cursori e premere ENTER per confermare. TUNE ▲/▼: Usato per selezionare stazioni radio. PRESET ◀/►: Usato per selezionare le stazioni memorizzate.
   Tasti di riproduzione:
   I◄◄/◄◄: Torna all'inizio del brano in riproduzione. Premere nuovamente per passare al brano precedente.
   Tenere premuto per riavvolgere il brano velocemente. (Solo CD)
   ▶▶/▶▶: Quando viene premuto durante la riproduzione, passa al brano successivo. Tenere premuto per mandare avanti il brano velocemente. (Solo CD)
8. A seconda dell'ingresso, il funzionamento potrebbe non essere avviato.

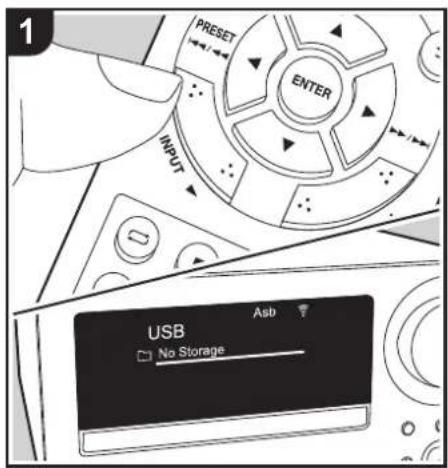

9. Pulsanti INPUT ◀/▶: Consente di attivare l'input per la riproduzione. (CD / NETWORK / BLUETOOTH / USB / COAXIAL / OPTICAL / LINE / DAB (CS-N575D) / FM)
10. Tasti di riproduzione: ■ : Arresta la riproduzione.

▶II: Avvia o mette in pausa la riproduzione.

- A seconda dell'ingresso, il funzionamento potrebbe non essere avviato.

1. Tasto Consente di impostare la riproduzione ripetuta.

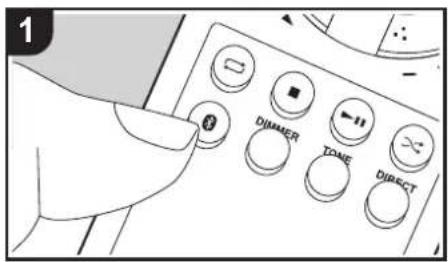

2. Tasto ⚡ Commuta l'ingresso su BLUETOOTH.

3. Pulsante DIMMER: È possibile regolare la luminosità del display su tre livelli. Non può essere completamente disattivato.

4. Pulsante SLEEP: Imposta il timer di spegnimento automatico. Una volta trascorso il tempo impostato (30, 60 o 90 minuti), l'unità passa in modalità standby. Se dopo l'impostazione si preme il tasto SLEEP, viene visualizzato il tempo residuo sino allo spegnimento automatico.

5. Tasto Consente di silenziare temporaneamente l'audio. Premere nuovamente per annullare il muting.

6. Pulsante CLEAR: Quando si seleziona FM/DAB, questo tasto cancella una stazione memorizzata.

7. Tasto NOW PLAYING: Per esempio, quando si cambia la visualizzazione durante la riproduzione, questo tasto fa in modo che il display torni a mostrare le informazioni riguardanti il brano in riproduzione.

8. Tasto ≡ Riporta il display allo stato precedente.

9. Pulsanti VOL +/-: Regolazione del volume. Regolazione possibile tra 0 e 50.

10. Tasto >Consente di impostare la riproduzione casuale.

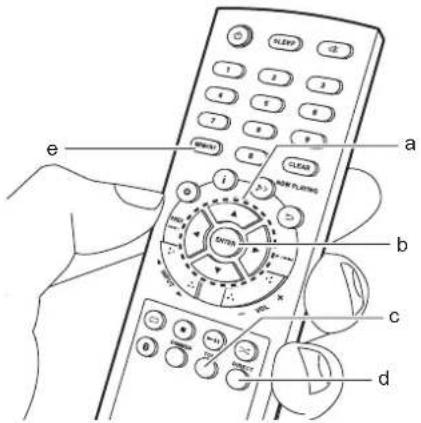

11. Pulsante DIRECT: Consente di attivare/disattivare la modalità DIRECT. (→P36)

12. Pulsante TONE: Regola la qualità audio. (→P36)

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

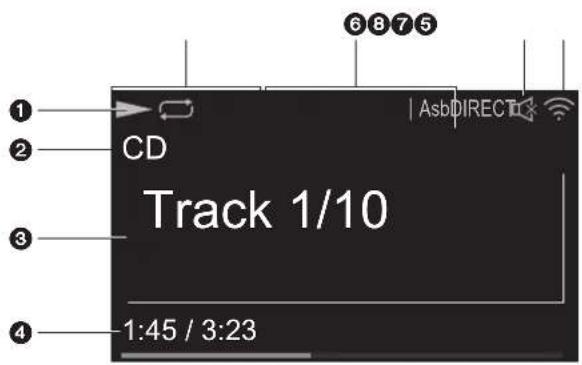

Display

① ② CD Track 1/10 ③ ④ 1:45 / 3:23 ⑥⑧⑦⑤ AsbDIRECT

1. Mostra lo stato di riproduzione.

2. Viene visualizzata la sorgente.

(CD / NETWORK / servizio Internet / BLUETOOTH / USB / COAXIAL / OPTICAL / LINE / DAB (CS-N575D) / FM)

1. Viene visualizzato il numero del brano o il nome del file, l'artista, l'album, la stazione, ecc..

▶••: Visualizzato quando si riceve una stazione FM.

1. Viene visualizzato lo stato di riproduzione del file. A seconda dell'ingresso o del file, questa informazione potrebbe non essere visualizzata.

2. Si accende nelle seguenti condizioni.

☐: Quando è attiva la ripetizione di tutti i brani

: Quando è attiva la ripetizione di un solo brano

×: Quando è attiva la riproduzione casuale

STEREO: Ricezione di trasmissione FM stereo.

MONO: Ricezione di trasmissione FM mono

AUTO: Quando la modalità di sintonizzazione FM è auto.

1. Si accende nelle seguenti condizioni.

Asb: Quando è abilitata la funzione Auto Standby. (→P39)

S.Bass: Quando è abilitato S.Bass. (→P36)

DIRECT: Quando è abilitato DIRECT. (→P36)

1. Viene visualizzato quanto il muting è attivo.

2. Si accende nelle seguenti condizioni.

: Quando l'impostazione della connessione sull'unità è "Wired" e l'unità è collegata alla rete.

!#: Quando l'impostazione della connessione sull'unità è "Wired" e l'unità non è collegata alla rete.

: Quando l'impostazione della connessione sull'unità è "Wi-Fi" e l'unità è collegata alla rete.

!": Quando l'impostazione della connessione sull'unità è "Wi-Fi" e l'unità non è collegata alla rete.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

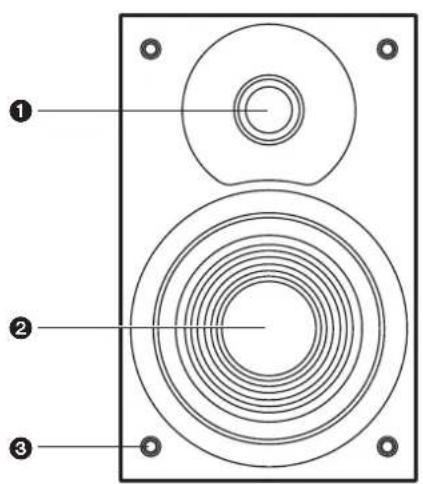

Sistema di diffusori

Per i diffusori in dotazione, non vi è alcuna distinzione tra sinistra e destra. La qualità audio sarà la stessa indipendentemente dal lato scelto per posizionare ciascun diffusore.

1. Tweeter: Riproduce gli alti.
2. Woofer: Riproduce le frequenze medie e basse.

3. Dispositivi di fissaggio per la griglia: Da usare per il fissaggio delle griglie. Per rimuovere la griglia, tenere la parte inferiore della griglia con entrambe le mani e spingere delicatamente in avanti, quindi tirare con cautela la parte superiore per rimuovere la griglia. Per rimettere la griglia in posizione, fissare prima la parte superiore quindi quella inferiore.

4. Cabinet del diffusore

5. Terminali dei diffusori: Consentono di collegare i diffusori all'unità principale con i cavi di potenza.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Collegamento dei diffusori

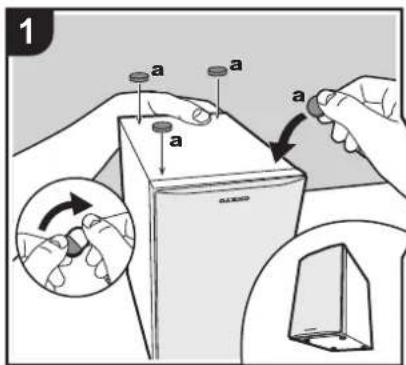

Prima dell'installazione

Fissare i feltrini antiscivolo inclusi ai quattro angoli delle basi dei diffusori anteriori. Questo rende meno probabile che i diffusori scivolino, migliora la stabilità dell'installazione, e consente di ottenere un suono migliore.

Istruzioni su come collegare gli altoparlanti

Collegare le estremità dei cavi di potenza in dotazione con i morsetti rossi fissati alle estremità dei terminali + sull'unità principale e sul diffusore. In caso di errori nel collegamento, la fase viene invertita e ciò rende più difficile l'emissione dei bassi. Nell'effettuare il collegamento, accertarsi inoltre che i conduttori spellati dei cavi dei diffusori non fuoriescano dai terminali dei diffusori. Se i conduttori spellati dei cavi dei diffusori toccano il pannello posteriore o i conduttori + e - si toccano tra loro, il circuito di protezione potrebbe attivarsi portando allo spegnimento dell'unità.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

È inoltre possibile collegare un subwoofer con amplificatore integrato per amplificare i bassi. Usare un cavo per subwoofer per eseguire il collegamento.

PRE OUT

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Collegamento dell'antenna e del cavo di alimentazione, ecc.

1 DIGITAL IN LINE IN ANTENNA AC INLET a

2 LINE IN ANTENNA NETWORK AC INLET b

3 (CS-N575) (b) (CS-N575D)

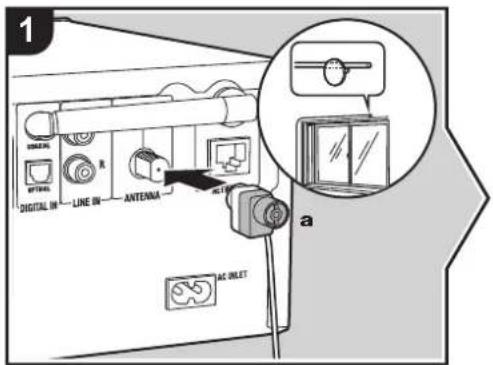

Collegamento dell'antenna

Spostare l'antenna mentre si riproduce la radio per trovare la posizione che garantisce la ricezione migliore.

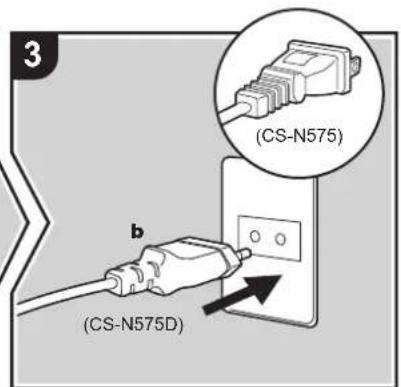

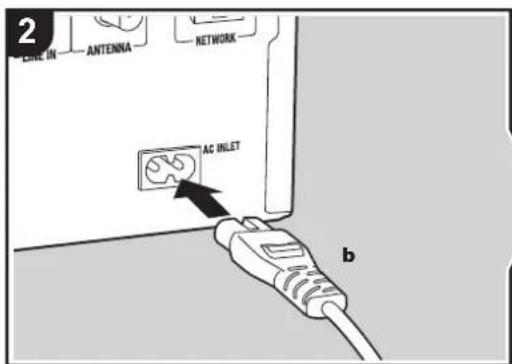

Collegamento del cavo di alimentazione

Questo modello include un cavo di alimentazione estraibile. Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti. Accertarsi che il cavo di alimentazione sia collegato al terminale AC INLET dell'unità, poi collegarlo alla presa. Scollegare sempre prima il lato presa e successivamente il cavo di alimentazione.

Collegamento cavo Ethernet

Per eseguire il collegamento alla rete con un cavo Ethernet, usare il terminale NETWORK. Se si utilizza un collegamento Wi-Fi, definire le impostazioni nelle impostazioni iniziali (→P13). È possibile utilizzare funzioni quali Internet radio collegandosi alla rete.

ACTIVE

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

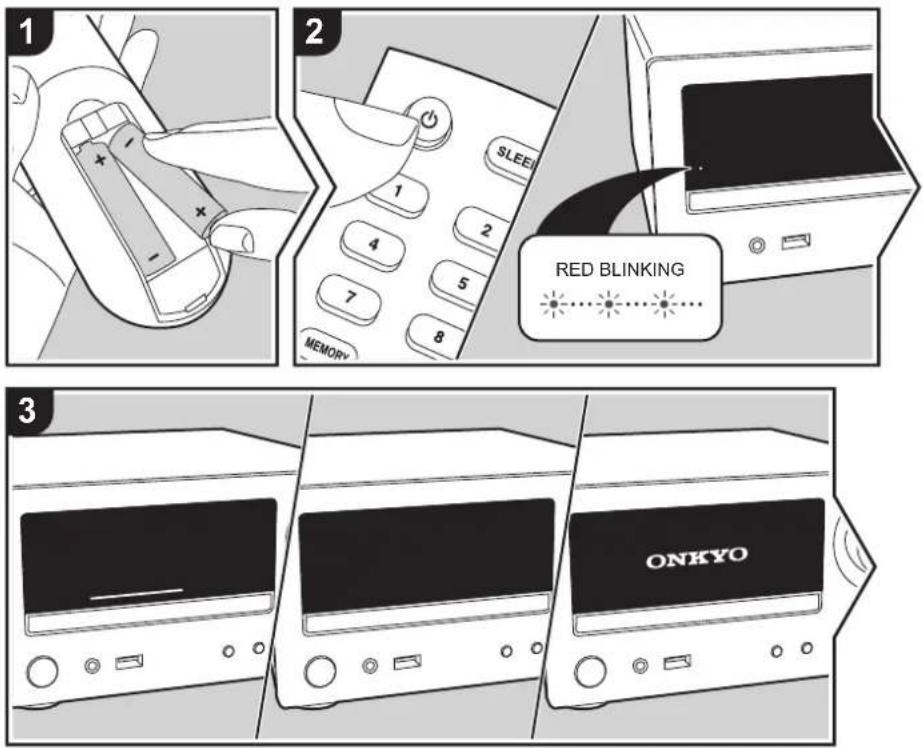

Accensione e setup iniziale

Avvio: Quando si preme il tasto Ⓧ, l'indicatore TIMER sull'unità principale lampeggia lentamente in rosso, quindi viene visualizzato il logo ONKYO sul display circa 30 secondi dopo. In seguito, l'unità è pronta per essere utilizzata.

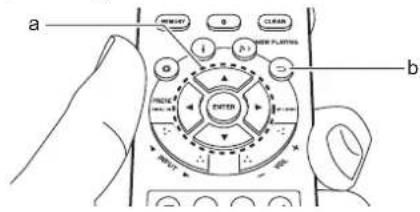

Impostazioni per il collegamento Wi-Fi

In occasione della prima accensione, la schermata Initial Setup viene visualizzata automaticamente, consentendo così all'utente di definire comodamente le impostazioni per il collegamento Wi-Fi.

• Per ridefinire le impostazioni iniziali, premere sul telecomando, selezionare "Wi-Fi" in "Network" - "Connection Type", quindi selezionare "Wi-Fi Setup".
• Durante l'impostazione della rete appare una schermata di conferma che chiede di accettare la politica relativa alla privacy. Selezionare "Accept" e premere ENTER per indicare l'accettazione.

Per procedere all'impostazione, selezionare la voce con i cursori del telecomando e premere ENTER per confermare (a). Per tornare alla schermata precedente, premere (b).

a MUSSET G CLEAR POTTER PLATING b POTTER RISK RISK1 RISK2 RISK3

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Per definire le impostazioni Wi-Fi, selezionare "Yes". Selezionare il metodo di impostazione nella schermata successiva (ad esempio "Scan Networks").

■ Scan Networks

Nell'elenco di SSID per i punti di accesso quali router LAN wireless, selezionare l'SSID desiderato e definire le impostazioni.

1. Selezionare l'SSID del punto di accesso a cui si desidera collegarsi, quindi confermare.

1. Selezionare "Enter Password" o "Push Button" e confermare. Se il punto di accesso è dotato di un pulsante di impostazione automatica, selezionando

"Push Button" è possibile stabilire la connessione senza immettere una password.

1. Se si seleziona "Enter Password", immettere la password del punto di accesso. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (→P36).

Se si seleziona "Push Button", dopo aver tenuto premuto il pulsante di impostazione automatica sul punto di accesso per il tempo necessario, premere ENTER sul telecomando.

1. viene visualizzato una volta completata l'impostazione.

■ Immissione dell'SSID del punto di accesso

Impostazione mediante immissione dell'SSID del punto di accesso a cui si desidera collegarsi.

1. Immettere l'SSID. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (→P36).

1. Selezionare e confermare il metodo di autenticazione.

- Se si seleziona "None", procedere con il passaggio 3. Se si seleziona "WEP", "WPA" o "WPA2", immettere la password e confermare.

1. viene visualizzato una volta completata l'impostazione.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

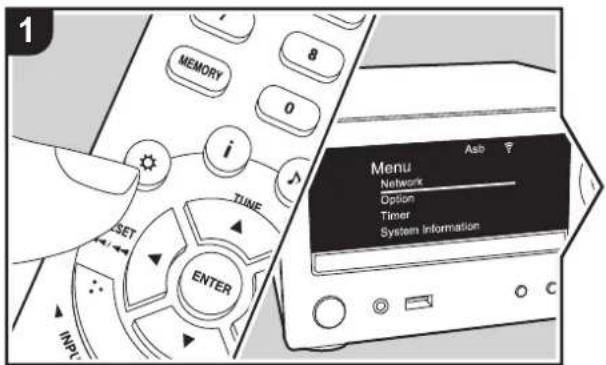

Impostazione dell'ora

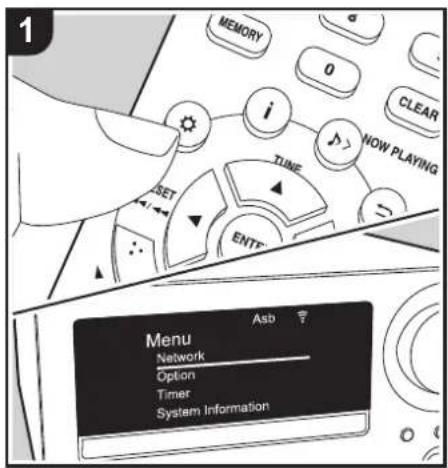

1 MEMORY i 0 TIME SET ENTER INPUT Menu Network Option Timer System Information Asb

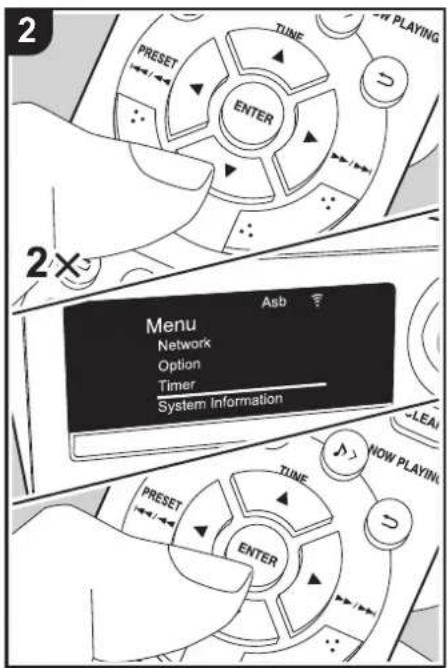

2 RESET ENTER Asb Menu Network Option Timer System Information i TIME i TIME ENTER 2× VOL

Impostando l'ora, è possibile usare la sveglia per avviare la riproduzione (→P34).

1. Premere sul telecomando per visualizzare il menu.
2. Premere ▲/▼ per selezionare "Timer", quindi premere ENTER.
3. Usare ▲/▼ per selezionare "Clock" e premere ENTER.

1. Impostare il giorno della settimana con ▲/▼, quindi premere ENTER.
2. Nella schermata successiva, usare ▲/▼ per selezionare "24H" (formato a 24 ore) o "12H" (formato a 12 ore), quindi premere ENTER.
3. Nella schermata successiva, impostare l'ora con ▲/▼, quindi premere ENTER.
4. Nella schermata successiva, impostare i minuti con ▲/▼, quindi premere ENTER. L'impostazione termina automaticamente dopo breve tempo.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Riproduzione di CD

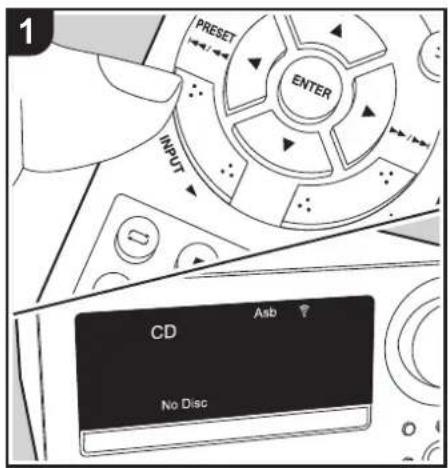

1 PRESET ENTER INPUT CD Asb No Disc

2

Questa unità può anche riprodurre CD-R/CD-RW contenenti file in formato MP3, oltre ai CD musicali disponibili in commercio.

• Le frequenze di campionamento supportate per i file MP3 sono quelle comprese tra 32 kHz e 48 kHz e i bit rate supportati vanno da 32 kbps a 320 kbps e VBR (bit rate variabile).
• Da un CD-R/CD-RW è possibile leggere fino a 999 brani. A seconda della struttura delle cartelle del CD-R/CD-RW, il numero massimo di brani che possono essere letti può ridursi.
• Non è garantita la corretta riproduzione di CD non conformi agli standard dei CD, ad esempio i CD Copy Control.

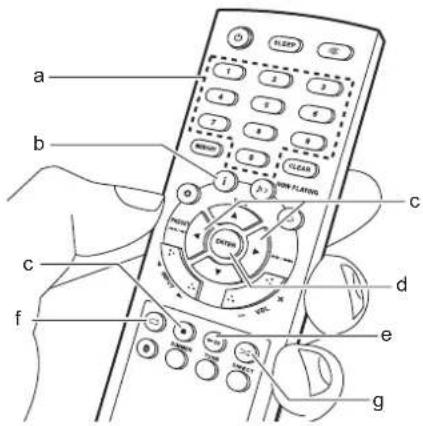

In riproduzione

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su CD.
2. Premere ▲ sull'unità principale per aprire il vassoio del disco, e dopo aver messo il disco sul vassoio, premere nuovamente ▲.
3. Premere ▶■ (e) sul telecomando per avviare la riproduzione. Usare gli altri tasti di riproduzione (c) per arrestare la riproduzione o scegliere i brani da riprodurre. È possibile selezionare anche immettendo il numero del brano usando i tasti numerici (a) e premendo ENTER (d).

- Con CD musicali, è possibile commutare la visualizzazione premendo (b) nell'ordine Tempo trascorso di riproduzione brano/Tempo rimanente riproduzione brano/Tempo trascorso riproduzione disco/Tempo rimanente riproduzione disco.

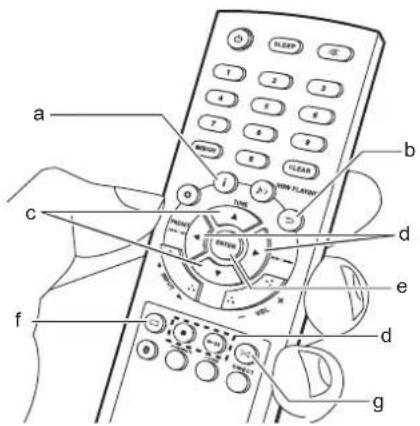

a b c d e f g a b c d e f a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Riproduzione ripetuta

1. Premere ripetutamente (f) durante la riproduzione per visualizzare ⊗ sul display.
   : Riproduzione ripetuta del solo brano selezionato.
   : Riproduzione ripetuta di tutti i brani.
2. Per annullare la riproduzione ripetuta, premere più volte (1) fino alla scomparsa dell'icona.
3. La riproduzione ripetuta viene annullata se si avvia la riproduzione casuale durante la riproduzione ripetuta.

Riproduzione casuale

Riproduzione dei brani in ordine casuale.

1. Premere ripetutamente (g) durante la riproduzione per visualizzare sul display.

- Per annullare la riproduzione casuale, premere: (g) fino alla scomparsa dell'icona.

- La riproduzione casuale viene annullata se si avvia la riproduzione ripetuta durante la riproduzione casuale.

- La riproduzione casuale su dischi MP3 è possibile solo se i file musicali sono stati salvati sul disco senza cartelle.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Dispositivo di archiviazione USB/HDD

1 PRESET ENTER INPUT USB Asb No Storage

I file musicali possono essere riprodotti anche collegando un dispositivo di archiviazione USB o un HDD (hard disk drive) alla porta USB sulla parte anteriore dell'unità.

Operazioni base

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su USB.
2. Collegare il dispositivo di archiviazione USB o l'HDD alla porta USB sulla parte anteriore.
3. Terminata la lettura, premere ENTER (e).
4. Selezionare la cartella o il file musicale con i cursori (c) del telecomando e premere ENTER (e) per confermare. Per tornare alla schermata precedente, premere = (b).

5. Vengono riprodotti solo i file musicali allo stesso livello della cartella.

6. Usare i tasti di riproduzione (d) per arrestare la riproduzione o scegliere i brani da riprodurre.

- Premere i (a) per visualizzare informazioni come copertina album e formato file. La visualizzazione del nome dell'album, del nome dell'artista e della copertina dell'album è supportata con file musicali in formato MP3/WMA/Apple Lossless/FLAC/AAC. I formati per le immagini incorporate sono JPEG e PNG.

- I caratteri che non possono essere visualizzati da questa unità appaiono come "*".

- La porta USB di questa unità è conforme allo standard USB 2.0. La velocità di trasferimento potrebbe non essere sufficiente per alcuni contenuti da riprodurre e questo potrebbe portare a interruzioni nella riproduzione dell'audio.

a b c d e f g HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORN FLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA HORNFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATWA hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRFLATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL hORRLFATTWAL

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Riproduzione ripetuta

1. Premere ripetutamente (f) durante la riproduzione per visualizzare su display.
   : Riproduzione ripetuta del solo brano selezionato.
   : Riproduzione ripetuta di tutti i brani nella cartella.
2. Per annullare la riproduzione ripetuta, premere più volte (f) fino alla scomparsa dell'icona.

Riproduzione casuale

Riproduzione in ordine casuale dei brani di una cartella.

1. Premere ripetutamente >g) durante la riproduzione per visualizzare >sul display.
2. Per annullare la riproduzione casuale, premere (g) fino alla scomparsa dell'icona.

Requisiti del dispositivo di archiviazione USB / HDD

• Si noti che il funzionamento non è garantito con tutti i dispositivi di archiviazione USB o HDD.
• Questa unità è in grado di utilizzare dispositivi di archiviazione USB conformi allo standard USB Mass Storage Class. (Esistono tuttavia alcuni dispositivi che, seppur conformi allo standard USB Mass Storage Class, non possono essere riprodotti da questa unità.)
• Questa unità inoltre, è compatibile con i dispositivi di archiviazione USB che utilizzano i formati di file system FAT16 o FAT32. Altri formati, quali exFAT, NTFS e HFS, non possono essere riprodotti da questa unità.
• Se il dispositivo di archiviazione USB è stato suddiviso, ciascuna sezione verrà trattata come un dispositivo indipendente.
• È possibile visualizzare fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profondità di 16 livelli.
  • Gli hub USB e i dispositivi di archiviazione USB con

funzioni hub non sono supportati. Non collegare tali dispositivi all'unità.

• I dispositivi di archiviazione USB con funzioni di sicurezza non sono supportati su questa unità.
• Se il dispositivo di archiviazione USB o l'HDD sono dotati di adattatore CA, si consiglia di utilizzare tale adattatore per alimentario.
• I supporti inseriti in un lettore di schede USB potrebbero non essere disponibili in questa funzione. Inoltre, a seconda del dispositivo di archiviazione USB, potrebbe non essere possibile la lettura corretta del contenuto.
• Non accettiamo alcuna responsabilità per la perdita o il danneggiamento dei dati archiviati su un dispositivo di archiviazione USB quando tale dispositivo viene utilizzato con questa unità. Si consiglia di effettuare il backup dei file musicali importanti in anticipo.

Formati audio supportati

Questa unità supporta i seguenti formati di file musicali. Non è possibile riprodurre file audio protetti da copyright su questa unità.

MP3 (.mp3/.MP3):

• Formati supportati: MPEG-1/MPEG-2 Audio Layer 3
• Frequenze di campionamento supportate: 32 kHz, 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

WMA (.wma/.WMA):

• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR.
• I formati WMA Pro/Voice/WMA Lossless/WMA DRM non sono supportati

WAV (.wav/.WAV):

I file WAV includono audio digitale PCM non compresso.

- Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

- Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

• Formati supportati: MPEG-2/MPEG-4 Audio
• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

FLAC (.flac/.FLAC):

• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Bit di quantizzazione: 8 bit, 16 bit, 24 bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

- Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

• Bit di quantizzazione: 16 bit, 24 bit

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Internet radio

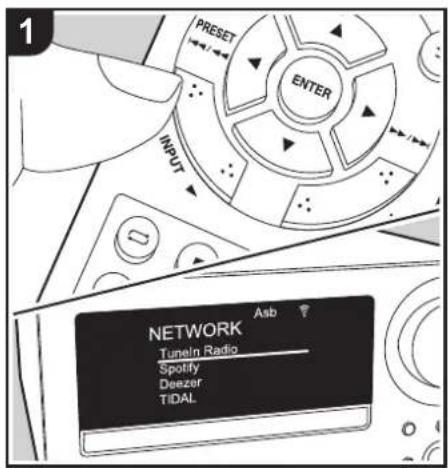

1 PRESET ENTER INPUT NETWORK Asb Tuneln Radio Spotify Deezer TiDAL

2 PRESET TUNE NOW PLAYING ENTER

Operazioni base

È possibile usare servizi Internet radio quali Tuneln collegando questa unità a una rete collegata a Internet. A seconda del servizio di Internet radio utilizzato, l'utente potrebbe doversi registrare prima dal proprio computer.

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Premere ripetutamente INPUT ◀/► sul telecomando per commutare l'ingresso su NETWORK.
2. Selezionare una voce come "Tuneln Radio" con i cursori del telecomando e premere ENTER per confermare (a). Dopo il passaggio della visualizzazione al servizio Internet radio, è possibile selezionare le stazioni con i cursori sul telecomando e premere ENTER per confermare (a). Per tornare alla schermata precedente, premere (b).

Menu del servizio Internet radio

È possibile registrare alcune stazioni come preferite oppure eliminare delle stazioni precedentemente registrate come preferite. Il menu visualizzato dipende dal servizio selezionato.

Le icone del menu vengono visualizzate nella parte inferiore destra della schermata durante la riproduzione di una stazione. Quando è presente solo questa icona, per visualizzare il menu sullo schermo è sufficiente premere ENTER sul telecomando. Quando sono presenti più icone, selezionare un'icona con i cursori del telecomando e premere ENTER (a).

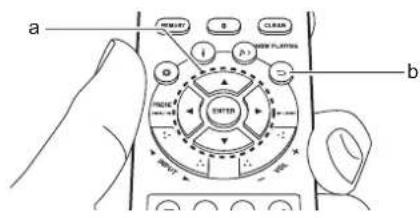

a b

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Spotify

Operazioni base

È possibile eseguire la riproduzione con Spotify Connect collegando questa unità alla stessa rete cui sono connessi uno smartphone o un tablet.

• Per attivare Spotify Connect, installare l'app Spotify sul proprio smartphone o tablet e creare un account Spotify Premium.

• Per informazioni sulle impostazioni di Spotify consultare il seguente sito Web: www.spotify.com/connect/

• Collegare lo smartphone alla stessa rete a cui è collegata questa unità.

• Lanciare la app Spotify.
• Riprodurre il brano nell'app Spotify, quindi dopo essere passati alla schermata per il controllo della riproduzione, toccare "Devices Available" nella parte inferiore della schermata.
• Selezionare questa unità.
• Questa unità viene visualizzata come "Onkyo CR-N575D XXXXXX" o "Onkyo CR-N575 XXXXXX".
• Questa unità si accende automaticamente, il selettore di ingresso passa a NETWORK e viene avviato lo streaming di Spotify.

- Se "Option" - "Power Management" - "Network Standby" è impostato su "Off" nel menu, accendere manualmente l'unità e quindi premere ripetutamente INPUT ◀/▶ per commutare l'ingresso su NETWORK.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Ascolto della radio FM

1 PRESET ENTER INPUT AUTO Ast FM 87.50MHz

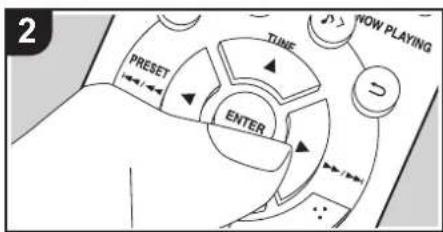

2 PRESET TUNFE PLAYING ENTER

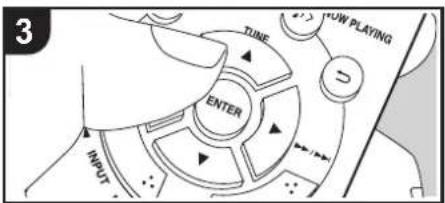

3 TUNE +UW PLAYING ENTER INPUT

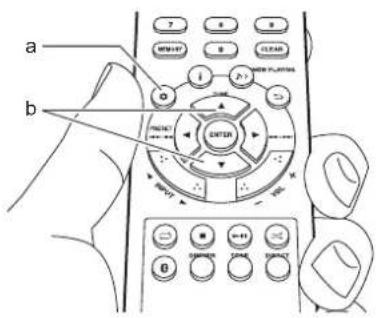

Sintonizzazione automatica

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su FM.
2. Premere ENTER (c) sul telecomando in modo che sul display appaia "AUTO".
3. Quando si preme TUNE ▲/▼ (b) sul telecomando, ha inizio la sintonizzazione automatica, e la ricerca si arresta quando viene trovata una stazione. Quando viene sintonizzata una stazione FM, viene visualizzato ▶◆◆ Durante la ricezione stereo viene visualizzato "STEREO" e durante la ricezione mono viene visualizzato "MONO".

Quando la ricezione delle radio FM non è buona: Eseguire la procedura "Sintonizzazione manuale" nella sezione seguente. Notare che se si effettua la sintonizzazione manuale, la ricezione delle trasmissioni FM sarà mono e non stereo, a prescindere dalla sensibilità della ricezione.

Sintonizzazione manuale

Eseguire la procedura sotto descritta quando l'unità è accesa.
1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su FM.
2. Premere ripetutamente ENTER (c) sul telecomando per far scomparire "AUTO" sul display.
3. Tenendo premuto i tasti TUNE ▲/▼ (b) sul telecomando, selezionare la stazione radio desiderata.

• La frequenza cambia di 1 incremento ogni volta che si preme il pulsante. La frequenza cambia continuamente se il pulsante viene tenuto premuto e si arresta quando il pulsante viene rilasciato. Sintonizzare osservando il display.
• Dopo aver premuto il selettore salta (◀◀/▶◀) sull'unità principale fino a che la visualizzazione della frequenza lampeggia, è possibile ruotare il selettore verso sinistra o verso destra per sintonizzare le stazioni.

Impostazione passo frequenza (CS-N575)

Premere il tasto (a) sul telecomando per visualizzare il menu, e selezionare "Option" - "Tuner" - "FM Frequency Step" e selezionare il passo della frequenza della propria area. Notare che quando si modifica questa impostazione, vengono eliminate tutte le radio preimpostate.

a b C

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

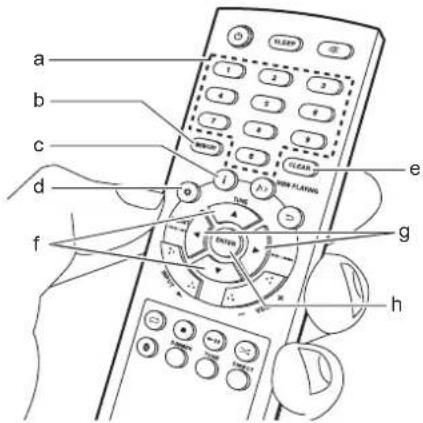

1 4 2 3 7 5 6 8 9 0 CLEAR MEMORY i j > NOW PLAYING TUNE PREST

2 PRESET ENTER TIME NOW PLAYING

Memorizzazione di una stazione

È possibile memorizzare fino a 40 stazioni radio FM/DAB preferite.

Dopo essersi sintonizzati sulla stazione radio che si desidera registrare, seguire la procedura sotto descritta.

1. Premere MEMORY (b) sul telecomando in modo che sul display lampeggi il numero della stazione memorizzata.

1. Mentre il numero preimpostato lampeggia (circa 8 secondi), premere ripetutamente PRESET ◀/▶ (g) sul telecomando per selezionare un numero compreso tra 1 e 40.
2. Premere nuovamente MEMORY (b) sul telecomando per memorizzare la stazione. Il numero preimpostato smette di lampeggiare dopo la registrazione.

Selezione delle stazioni memorizzate

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su FM.
2. Premere PRESET ◀/▶ (g) sul telecomando per selezionare una stazione memorizzata. È possibile selezionare anche immettendo il numero della stazione memorizzata usando i tasti numerici (a) e premendo ENTER (h).

Per eliminare una stazione memorizzata

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su FM.
2. Premere PRESET ◀/▶ (g) sul telecomando per selezionare il numero preimpostato che si vuole cancellare.
3. Premere CLEAR (e) sul telecomando per cancellare

il numero preimpostato.

- Il numero sul display si spegne dopo la cancellazione.

Per assegnare un nome a una stazione registrata

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su FM
2. Premere PRESET ◀/▶ (g) sul telecomando per selezionare una stazione memorizzata.
3. Premere (d) sul telecomando.
4. Premere ▲/▼ (f) sul telecomando per selezionare "Option" - "Tuner" - "Name Edit" e premere ENTER (h).
5. Immettere il nome scelto per la stazione. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (→P36).

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Utilizzo di RDS (CS-N575D)

RDS sta per Radio Data System (sistema di dati radio) ed è un metodo di trasmissione dei dati tramite segnali radio FM. Nelle regioni che utilizzano RDS, quando ci si sintonizza su una stazione radio che trasmette informazioni sui programmi, viene visualizzato il nome della stazione radio. Premendo i (c) sul telecomando in questo stato, è possibile utilizzare le seguenti funzioni.

Visualizzazione delle informazioni di testo (Radio Text)

1. Quando il nome della stazione viene visualizzato sul display, premere una volta (c) sul telecomando. Il Radio Text (RT) trasmesso dalla stazione viene visualizzato scorrendo lungo il display. "Not RDS" viene visualizzato quando non sono disponibili informazioni di testo.
2. Quando l'unità riceve caratteri non supportati, potrebbero essere visualizzati dei caratteri anomali. Tuttavia, questo non è un malfunzionamento. Inoltre, se il segnale di una stazione è debole, le informazioni potrebbero non essere visualizzate.

Ricerca di stazioni per Tipo di programma

1. Quando il nome della stazione viene visualizzato sul display, premere due volte (c) sul telecomando.
2. Premere PRESET ◀/▶ (g) sul telecomando per selezionare il tipo di programma che si desidera, quindi premere ENTER (h) per iniziare la ricerca. I tipi di programma visualizzati sono i seguenti:

None

News (Notiziari)

Current affairs

Information

Sport

Education

Drama

Cultures

Science (Scienza e tecnologia)

Varied speech

Pop music

Rock music

Easy listening

Light classics m

Serious classics

Other music

Weather & Metr

Finance

Children's progs (Programmi per bambini)

Social affairs

Religion

Phone in

Travel & touring

Leisure & hobby

Jazz music

Country music

Nation music

Oldies music

Folk music

Documentary

- Le informazioni visualizzate potrebbero talvolta non coincidere con il contenuto trasmesso dalla stazione.

1. Quando viene trovata una stazione, compare la scritta "FINISH" e la visualizzazione della frequenza lampeggia. A questo punto, premere ENTER (h) per iniziare ad ascoltare la stazione. Se non si preme ENTER (h), l'unità continua a cercare un'altra stazione.

2. Se non vengono trovate stazioni, viene visualizzato il messaggio "Not Found".

3. Quando l'unità riceve caratteri non supportati, potrebbero essere visualizzati dei caratteri anomali.

Tuttavia, questo non è un malfunzionamento. Inoltre, se il segnale di una stazione è debole, le informazioni potrebbero non essere visualizzate.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Ascolto della radio digitale DAB (CS-N575D)

1 PRESET ENTER INPUT DAB Scan : 100% DAB ABC Station xxxxxxx News design Menu

Sintonizzazione

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Premere ripetutamente INPUT ◀/► sul telecomando per commutare l'ingresso su DAB.
2. La prima volta che si seleziona Tuner DAB, la funzione di Sintonizzazione Automatica scandisce automaticamente la Banda DAB 3 alla ricerca di multiplex (cioè stazioni) disponibili nella propria area.
3. Una volta completato il processo di scansione, viene selezionata la prima stazione rilevata.

4. Se viene introdotta una nuova stazione DAB, oppure ci si sposta in un'area diversa, premere (a) sul telecomando per visualizzare il menu, quindi usare "DAB Scan" in "Option" - "Tuner".

5. Selezionare la stazione radio desiderata utilizzando TUNE ▲/▼ (b) sul telecomando.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

1 MEMORY i NOW PLAYING TUNE PRESO

2 PRESET ENTER TIME NOW PLAYING

Memorizzazione di una stazione

È possibile memorizzare fino a 40 stazioni radio FM/DAB preferite.

Dopo essersi sintonizzati sulla stazione radio che si desidera registrare, seguire la procedura sotto descritta.

1. Premere MEMORY (b) sul telecomando in modo che sul display lampeggi il numero della stazione memorizzata.

1. Mentre il numero preimpostato lampeggia (circa 8 secondi), premere ripetutamente PRESET ◀/▶ (e) sul telecomando per selezionare un numero compreso tra 1 e 40.
2. Premere nuovamente MEMORY (b) sul telecomando per memorizzare la stazione. Il numero preimpostato smette di lampeggiare dopo la registrazione.

Selezione delle stazioni memorizzate

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su DAB.
2. Premere PRESET ◀/▶ (e) sul telecomando per selezionare una stazione memorizzata. È possibile selezionare anche immettendo il numero della stazione memorizzata usando i tasti numerici (a) e premendo ENTER (f).

Per eliminare una stazione memorizzata

1. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su DAB.

2. Premere PRESET ◀/▶ (e) sul telecomando per selezionare il numero preimpostato che si vuole cancellare.

3. Premere CLEAR (d) sul telecomando per cancellare il numero preimpostato.

- Il numero sul display si spegne dopo la cancellazione.

a b c d e f

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

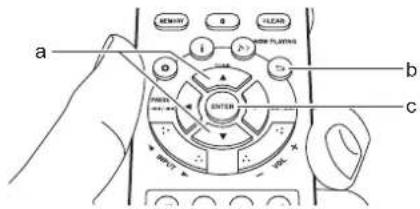

Modifica dell'ordine nel quale vengono visualizzate le stazioni

È possibile ordinare le stazioni disponibili in ordine alfabetico o per multiplex.

1. Premere ripetutamente ENTER (f) per impostare il metodo di ordinamento della visualizzazione scegliendo tra quelli indicati di seguito.

Alphabet (impostazione predefinita) :

Ordinamento alfabetico delle stazioni.

Multiplex : Ordinamento delle stazioni per multiplex.

Qualità : Visualizza la qualità del segnale.

0 - 59: Cattiva ricezione

60 - 79: Buona ricezione

80 - 100: Ottima ricezione

Nome del multiplex: Visualizza il nome del multiplex corrente.

Numero e frequenza del multiplex : Visualizza il

numero e la frequenza del multiplex corrente.

Visualizzazioni informazioni DAB Radio

DLS Tipo di programma DAB ABC-Station xxxxxxxxx News 64ships Mono Bit Rate e Modalità Audio, ecc.

DLS (Dynamic Label Segment, segmento a etichetta dinamica): Quando si è sintonizzati su una stazione che trasmette dati di testo DLS, il testo scorre sul display.

Tipo di programma : Visualizza il tipo di programma.

Le seguenti informazioni vengono commutate sul display ogni volta che si preme (c) sul telecomando. Numero della stazione memorizzata: Quando sono state memorizzate delle stazioni viene visualizzato il numero della stazione memorizzata.

Bit Rate e Modalità Audio : Visualizza il bit rate e la modalità audio (Stereo, Mono).

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Riproduzione BLUETOOTH®

1 DIMMER TONE DIRECT

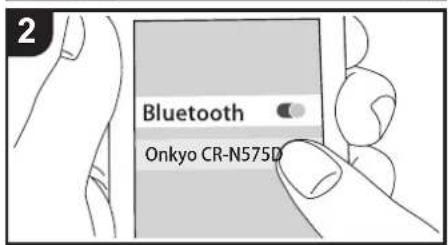

Bluetooth Onkyo CR-N575D

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Quando si preme il tasto sul telecomando, sul display viene visualizzata l'indicazione "Now Pairing..." e viene abilitata la modalità di abbinamento.

1. Abilitare (attivare) la funzione BLUETOOTH sul dispositivo abilitato per la tecnologia wireless BLUETOOTH, quindi selezionare questa unità tra i dispositivi visualizzati. Se viene richiesta una password, inserire "0000".

- Questa unità viene visualizzata come "Onkyo CR-N575D XXXXXX" o "Onkyo CR-N575 XXXXXX".

1. "Now Pairing..." sul display diventa il nome del dispositivo abilitato per la tecnologia wireless BLUETOOTH.

- Per collegare un altro dispositivo abilitato per la tecnologia wireless BLUETOOTH, tenere premuto il tasto finché non viene visualizzato "Now Pairing...", quindi eseguire il passaggio 2 sopra descritto. Questa unità può memorizzare i dati fino a un massimo di otto dispositivi accoppiati.

- L'area di copertura è di circa 32/10 m. Si noti che la connessione non è sempre garantita con tutti i dispositivi abilitati per la tecnologia wireless BLUETOOTH.

In riproduzione

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Effettuare la procedura di collegamento sul dispositivo

abilitato per la tecnologia wireless BLUETOOTH.

1. Il selettore di ingresso di questa unità passerà automaticamente a BLUETOOTH.

2. Riprodurre i file musicali. Aumentare il volume del dispositivo abilitato per la tecnologia wireless BLUETOOTH sino ad un livello appropriato.

- Date le caratteristiche della tecnologia wireless BLUETOOTH, l'audio prodotto su questa unità potrebbe essere leggermente in ritardo rispetto all'audio riprodotto sul dispositivo abilitato per la tecnologia wireless BLUETOOTH.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Riproduzione dell'audio proveniente da un dispositivo esterno

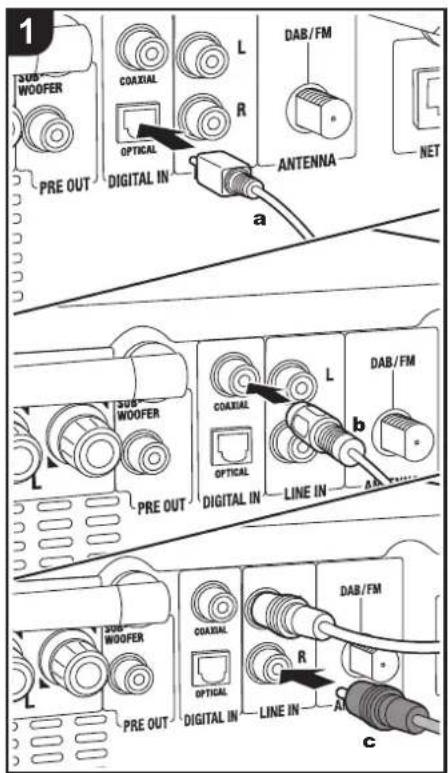

a Cavo digitale ottico, b Cavo digitale coassiale, b Cavo audio analogico

Connessioni

È possibile riprodurre l'audio proveniente da un dispositivo esterno, ad esempio un televisore o una console per videogiochi, utilizzando questa unità. Se il dispositivo esterno è dotato di un terminale di uscita digitale ottico o di un terminale digitale coassiale, collegare un cavo digitale ottico o un cavo digitale coassiale ai terminali DIGITAL IN OPTICAL/COAXIAL di questa unità. Quando il dispositivo esterno deve essere collegato con un cavo audio analogico, servirsi del terminale LINE IN di questa unità.

Riproduzione

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Durante la riproduzione da un dispositivo collegato al terminale DIGITAL IN OPTICAL, premere ripetutamente INPUT ◀/▶ per selezionare l'ingresso "OPTICAL" su questa unità.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Durante la riproduzione da un dispositivo collegato al terminale DIGITAL IN COAXIAL, premere ripetutamente INPUT ◀/▶ per selezionare l'ingresso "COAXIAL" su questa unità.

Durante la riproduzione da un dispositivo collegato al terminale LINE IN, premere ripetutamente INPUT ◄/▶ per selezionare l'ingresso "LINE" su questa unità.

1. Avviare la riproduzione sul lettore.
2. Se il collegamento è stato effettuato mediante cavo digitale ottico o cavo digitale coassiale, questa unità supporta segnali PCM lineari fino a 96 kHz/24 bit per l'ingresso.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Music Server

1 PRESET ENTER INPUT NETWORK Asb ? Tunein Radio Spotify Deezer TIDAL

2 PRESET TIME NOW PLAYING ENTER NETWORK Asb Music Server Chromecast built-in FireConnect PRESET TIME NOW PLAYING ENTER

È possibile eseguire lo streaming di file musicali memorizzati su PC o dispositivi NAS collegati alla stessa rete di questa unità. I server di rete con i quali è compatibile questa unità sono quelli di PC su cui siano installati player con funzionalità server di Windows Media® Player 11 o 12 oppure NAS compatibili con la funzionalità home network. Per usare Windows Media® Player 11 o 12 potrebbe essere necessario effettuare alcune impostazioni preliminari. Si noti che con PC, è possibile riprodurre solo i file musicali presenti nella libreria di Windows Media® Player.

Configurazione di Windows Media® Player

■ Windows Media Player 11

1. Accendere il PC e lanciare Windows Media ^® Player 11.
2. Nel menu "Library" selezionare "Media Sharing" per visualizzare una finestra di dialogo.
3. Selezionare la casella di controllo "Share my media", quindi fare clic su "OK" per visualizzare i dispositivi compatibili.
4. Selezionare questa unità, quindi fare clic su "Allow". • Quando viene cliccata, l'icona corrispondente viene spuntata.
5. Fare clic su "OK" per chiudere la finestra di dialogo.
6. Con alcune versioni di Windows Media® Player, è possibile che i nomi delle voci selezionabili siano diversi.

■ Windows Media Player 12

1. Accendere il PC e lanciare Windows Media® Player 12.
2. Nel menu "Stream" selezionare "Turn on media streaming" per visualizzare una finestra di dialogo.
3. Se la trasmissione multimediale è già stata attivata, selezionare "Altre opzioni flusso..." nel menu "Flusso" per elencare i lettori nella rete, quindi procedere al passaggio 4.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

1. Fare clic su "Turn on media streaming" per visualizzare un elenco di lettori nella rete.
2. Selezionare questa unità in "Media streaming options" e verificare che sia impostata su "Allow".
3. Fare clic su "OK" per chiudere la finestra di dialogo.
4. Con alcune versioni di Windows Media Player, è possibile che i nomi delle voci selezionabili siano diversi.

In riproduzione

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Avviare il server (Windows Media ^® Player 11, Windows Media ^® Player 12, oppure il dispositivo NAS) contenente i file musicali da riprodurre.
2. Assicurarsi che i PC e/o i NAS siano collegati correttamente alla stessa rete di questa unità.
3. Premere ripetutamente INPUT ◀/▶ sul telecomando per commutare l'ingresso su NETWORK.
4. Selezionare "Music Server" con i cursori del telecomando e premere ENTER (a).
5. Selezionare il server o il file musicale con i cursori del telecomando e premere ENTER per confermare (a). Per tornare alla schermata precedente, premere (b).

- Se viene visualizzato "No Server", controllare se la connessione alla rete è corretta.

- A seconda del server utilizzato e dei file riprodotti, il tempo trascorso e il tempo residuo potrebbero non essere visualizzati.

- Per i file musicali presenti su un server, possono esservi fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profondità di 16 livelli.

Controllo della riproduzione in remoto da PC

È possibile utilizzare questa unità per riprodurre i file musicali salvati sul proprio PC azionando il PC all'interno della rete domestica. Questa unità supporta la riproduzione da remoto tramite Windows Media® Player 12.

1. Accendere il PC e lanciare Windows Media® Player 12.
2. Aprire il menu "Stream" e controllare che "Allow remote control of my Player..." sia selezionato. Fare clic su "Turn on media streaming" per visualizzare un elenco di lettori nella rete.
3. Selezionare facendo clic con il tasto destro del mouse il file musicale da riprodurre con Windows Media® Player 12. Per riprodurre un file musicale da remoto su un altro server, aprire il server target da "Other Libraries" e selezionare il file musicale da riprodurre.

4. Selezionare questa unità in "Play to" per aprire la finestra "Play to" di Windows Media® Player 12 e avviare la riproduzione sull'unità. Se il PC ha come sistema operativo Windows® 8.1, fare clic su "Play to", quindi selezionare questa unità. Se il PC ha come sistema operativo Windows® 10, fare clic su "Cast to Device" e selezionare questa unità. Le operazioni durante la riproduzione da remoto sono possibili dalla finestra "Play to" sul PC.

5. Regolare il volume utilizzando la barra del volume sulla finestra "Play to".

6. Alcune volte, il volume visualizzato sulla finestra di riproduzione da remoto potrebbe differire da quello visualizzato sul display dell'unità. Quando il volume viene regolato da questa unità, inoltre, non viene riportato nella finestra "Play to".
7. La riproduzione in remoto non è possibile quando si utilizza un servizio di rete o si riproducono dei file musicali su un dispositivo di memorizzazione USB.
8. Con alcune versioni di Windows, è possibile che i nomi delle voci selezionabili siano diversi.

Formati audio supportati

Questa unità supporta i seguenti formati di file musicali.
- La riproduzione tramite LAN wireless di formati con frequenza di campionamento di 88,2 kHz o superiore, non è supportata.
- Anche la riproduzione remota dei formati FLAC non è supportata.
- I file a velocità di trasmissione variabile (VBR) sono supportati. Tuttavia, i tempi di riproduzione potrebbero non essere visualizzati correttamente.
- La riproduzione a distanza non supporta la riproduzione senza pause.

MP3 (.mp3/.MP3):

• Formati supportati: MPEG-1/MPEG-2 Audio Layer 3
• Frequenze di campionamento supportate: 32 kHz, 44,1 kHz, 48 kHz,
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

WMA (.wma/.WMA):

• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz
• Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR.
  • I formati WMA Pro/Voice/WMA Lossless/WMA DRM non sono supportati

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

WAV (.wav/.WAV):

I file WAV includono audio digitale PCM non compresso.

• Frequenze di campionamento supportate: 44,1 kHz,
  48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit di quantizzazione: 8 bit, 16 bit, 24 bit

I file AIFF includono audio digitale PCM non compresso.

• Frequenze di campionamento supporte: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Bit di quantizzazione: 8 bit, 16 bit, 24 bit

• Formati supportati: MPEG-2/MPEG-4 Audio
• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR.

FLAC (.flac/.FLAC):

• Frequenze di campionamento supporte: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Bit di quantizzazione: 8 bit, 16 bit, 24 bit

LPCM (Linear PCM):

• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz
  • Bit di quantizzazione: 16 bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Bit di quantizzazione: 16 bit, 24 bit

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Utilizzo della sveglia per l'avvio della riproduzione

1 MEMORY 0 CLEAR i NOW PLAYING TIME SET ENTER Menu Network Option Timer System Information

2 PRESET ENTER TIME PLAYING 2× Menu Network Option Timer System Information Asb TUE NOW PLAYING PRESET ENTER

Impostazioni

All'ora impostata, l'unità si accende e avvia la riproduzione della sorgente desiderata. È possibile impostare due timer differenti, "Timer 1" e "Timer 2". Assicurarsi che l'orologio di questa unità sia impostato correttamente. I timer non possono essere utilizzati se prima non è stato impostato l'orologio.

1. Premere sul telecomando per visualizzare il menu.
2. Premere ▲/▼ (b) per selezionare "Timer", quindi premere ENTER (c).
3. Premere ▲/▼ (b) per selezionare "Timer 1" o "Timer 2" e premere ENTER (c).

1. Premere ENTER (c) quando viene visualizzato "Timer Set".
2. Premere ▲/▼ (b) per selezionare la sorgente da usare per la riproduzione allo scadere del timer, quindi premere ENTER (c).

- Le sorgenti selezionabili sono "CD", "FM/DAB" (CS-N575D) e "FM" (CS-N575). Se si seleziona "FM/DAB" (CS-N575D) o "FM" (CS-N575), premere ▲/▼ (b) per selezionare una stazione preimpostata, quindi premere ENTER (c).

1. Premere ▲/▼ (b) per selezionare "Every" o "Once" e premere ENTER (c).

Se si seleziona "Every", selezionare i giorni della settimana scegliendo tra "Everyday", "Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday", "Mon-Fri", "Tue-Sat" e "Sat-Sun" e confermare. Se si seleziona "Once", selezionare un giorno della settimana scegliendo

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

tra "Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday" oppure "Saturday" e conferma

1. Usare ▲/▼ (b) per impostare in sequenza l'ora iniziale per la sveglia, l'ora finale, ed il volume (da 0 a 50), quindi premere ENTER (c) per confermare ciascuna selezione.
2. Una volta completate le impostazioni, l'indicatore TIMER si accende e il contenuto impostato viene visualizzato sul display.
3. Premere ⏻ (a) per mettere l'unità in standby. • La sveglia non funziona quando questa unità è accesa.

a b c

Controllo dell'impostazione della sveglia su On o Off: Quando l'indicatore TIMER è acceso e rosso, la sveglia è attiva. Quando la sveglia è disattivata, l'indicatore è spento.

Impostazione della sveglia su On o Off: Se la sveglia è già stata impostata, la funzione può essere attivata o disattivata.

1. Premere sul telecomando per visualizzare il menu, premere ▲/▼ (b) per selezionare "Timer", quindi premere ENTER (c).

2. Premere ▲/▼ (b) per selezionare "Timer 1" o "Timer 2" e premere ENTER (c).

3. Per disattivarla, premere ENTER (c) quando è visualizzato "Timer Off".

4. Per attivarla, premere ENTER (c) quando è visualizzato "Timer On".
5. Premere ▲/▼ (b) per selezionare "Timer Call", quindi premere ENTER (c) per verificare il contenuto impostato.
6. Premere ⏻ (a) per mettere l'unità in standby.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Immissione di testo, regolazione della qualità audio, ecc.

Immissione di testo

Per immettere del testo, ad esempio per le password ecc., usare la seguente procedura.

1. Selezionare un carattere o un simbolo con i cursori (a)
   e premere ENTER (b). Ripetere per immettere il testo.
   "A/a": Cambia tra caratteri maiuscolo e minuscolo.
   "←" "→": Muove il cursore in direzione della freccia.
   "Elimina un carattere a sinistra del cursore.
   "Immette uno spazio.
2. Per scegliere se nascondere la password con "*" o visualizzarla in formato testo, premere MEMORY (e) sul telecomando.
3. Dopo l'inserimento, selezionare "OK" con i cursori (a) e premere ENTER (b).

Regolazione della qualità audio

Regolazione dei bassi (Bass)

1. Premere il tasto TONE (c).
2. Premere i tasti ▲/▼ (a) per regolare i bassi. (Da -6 a +6)

Regolazione degli alti (Treble)

1. Premere il tasto TONE (c) due volte.
2. Premere i tasti ▲/▼ (a) per regolare gli alti. (Da -6 a +6)

Enfatizzazione della gamma delle basse frequenze (S.Bass)

1. Premere il tasto TONE (c) tre volte.
2. Premere i tasti ▲/▼ (a) per selezionare "On", quindi premere ENTER (b).

Riproduzione fedele del suono originale (modalità DIRECT)

Le elaborazioni che influenzano la qualità audio vengono disattivate, quindi viene riprodotto un suono più vicino all'originale.

1. Premere DIRECT (d).
2. Premere i tasti ▲/▼ (a) per selezionare "On", quindi premere ENTER (b).
3. Quando la modalità DIRECT è attiva, Bass, Treble e S.Bass sono disabilitati.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Informazioni aggiuntive sulle funzioni del lettore

A seguito di aggiornamenti del firmware (il software del sistema) effettuati dopo l'acquisto o di modifiche del firmware eseguite durante la fabbricazione del prodotto, poterebbero essere disponibili funzioni aggiuntive o modificate rispetto a quelle descritte nel presente manuale.

Per informazioni sulle funzioni del lettore aggiunte o modificate, vedere i riferimenti seguenti.

- Alcune funzioni del lettore possono essere preinstallate sull'unità al momento dell'acquisto.

Informazioni aggiuntive sulle funzioni del lettore >>> Cliccare qui <<<

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

Impostazioni Avanzate

1 MEMORY 8 6 0 9 CLEAR i NOW PLAYING TUNE SET ENTER

Questa unità consente di configurare le impostazioni avanzate in modo da fornire un'esperienza ancora migliore.

1. Premere sul telecomando.

1. Dopo che viene visualizzato il menu, selezionare il contenuto o l'impostazione con ▲/▼ (a) sul telecomando, quindi premere ENTER (c) per confermare la selezione. Per tornare alla schermata precedente, premere ⊕(b).
2. Per uscire dalle impostazioni, premere

a b c

Network

■ Connection Type

Selezionare il tipo di connessione di rete.

"Wi-Fi": per il collegamento tramite LAN wireless

"Wired" (Valore predefinito): per il collegamento tramite LAN cablata Procedere a "Wi-Fi Setup" se si seleziona "Wi-Fi".

■ Wi-Fi Setup

Definire le impostazioni per il collegamento Wi-Fi. (→P13)

> Prima di iniziare > Nome dei componenti > Installazione > Setup iniziale > Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

Questa opzione è disponibile solo quando "Wi-Fi" è selezionato in "Connection Type".

DHCP

"On" (Valore predefinito): Configurazione automatica tramite DHCP

"Off": Configurazione manuale senza DHCP

Se si seleziona "Off", è necessario impostare manualmente "IP Address", "Subnet Mask", "Gateway", e "DNS Server".

IP Address

Visualizza/Imposta l'indirizzo IP.

■ Subnet Mask

Visualizza/Imposta la subnet mask.

Gateway

Visualizza/Imposta il gateway.

DNS Server

Visualizza/Imposta il server DNS primario.

■ Proxy URL

Visualizza/Imposta il server Proxy URL.

■ Proxy Port

Visualizza/Imposta il numero di porta del server proxy quando si immette "Proxy URL".

■ Friendly Name

Cambiare il nome dispositivo associato a questa unità e visualizzato sugli altri dispositivi collegati alla rete, scegliendo un nome facilmente riconoscibile. È possibile immettere fino a 31 caratteri. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (→P36)

■ Network Check

È possibile controllare la connessione di rete.

Option

■ Power Management

Auto Standby	Questa impostazione mette automaticamente l'unità in standby dopo 20 minuti di inattività senza alcun ingresso audio."On": L'unità entrerà automaticamente in modalità standby."Off": L'unità non entrerà automaticamente in modalità standby.I valori predefiniti variano in base alla regione.
Network Standby Quando questa funzione viene impostata su "On", è possibile accendere l'unità tramite la rete utilizzando un'applicazione in grado di controllare questa unità.Se è selezionato "On" (impostazione predefinita), il consumo di corrente in standby risulterà superiore al normale.In caso di perdita della connessione di rete, "Network Standby" può essere disabilitato per ridurre il consumo di corrente.
Bluetooth Wakeup / Clock Call	Questa funzione riattiva l'unità in standby collegando un dispositivo abilitato per la tecnologia wireless BLUETOOTH. Inoltre, se si preme DISPLAY sull'unità principale o sul telecomando mentre questa unità è in standby, viene visualizzata l'ora corrente."On": Quando questa funzione deve essere usata "Off" (Valore predefinito): Quando questa funzione non deve essere usataImpostando su "On" aumenta il consumo di energia anche quando l'unità è in standby.L'impostazione rimane su "Off" se "Bluetooth" - "Auto Input Change" è impostato su "Off".

Language

Selezione della lingua visualizzata sul display.

(CS-N575D) Inglese (valore predefinito), tedesco, francese, spagnolo, italiano, olandese, svedese, russo, cinese

(CS-N575) Inglese (valore predefinito), francese

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

■ Tuner ■ Bluetooth

FM Search Level (CS-N575D)	Quando si sintonizzano automaticamente le stazioni, se la sintonizzazione si arresta continuamente su stazioni FM con segnale debole, è possibile scegliere che vengano selezionate solo le stazioni FM con un segnale forte. "Normal" (Valore predefinito)"Strong": Selezione solo delle stazioni con segnale forte.
FM Frequency Step (CS-N575)	Selezionare un frequency step in base alla propria area di residenza."0.2MHz" (valore predefinito), "0.05MHz" Quando si modifica questa impostazione, vengono eliminate tutte le preimpostazioni radio.
DAB Scan (CS-N575D)	È possibile effettuare una scansione automatica quando vengono aggiunte nuove stazioni DAB oppure quando si cambia casa.
DAB DRC (CS-N575D)	Con l'impostazione DRC (Dynamic Range Control), è possibile ridurre la gamma dinamica della radio digitale DAB in modo da poter percepire anche a basso volume parti con bassa intensità sonora - ideale per ascoltare la radio la sera tardi quando non si vuole disturbare nessuno."0" (valore predefinito): DRC off"1": Notevole riduzione della gamma dinamica"1/2": Lieve riduzione della gamma dinamica
Preset Write Questo può essere selezionato solo quando l'ingresso è "FM" o "DAB". Aggiunta della stazione sintonizzata ai preferiti.
Preset Erase	Questo può essere selezionato solo quando l'ingresso è "FM" o "DAB" e viene sintonizzata una stazione memorizzata.Eliminazione della stazione sintonizzata dai preferiti.
Name Edit	Questo può essere selezionato solo quando l'ingresso è "FM" e viene sintonizzata una stazione memorizzata. È possibile assegnare dei nomi alle stazioni registrate. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a "Immissione di testo" (→P36).

Bluetooth Selezionare	se usare o meno la funzione BLUETOOTH."On" (Valore predefinito): Consente il collegamento con un dispositivo abilitato per la tecnologia wireless BLUETOOTH utilizzando la funzione BLUETOOTH. Selezionare "On" anche quando si eseguono varie impostazioni BLUETOOTH."Off": Quando non si utilizza la funzione BLUETOOTH
Auto Input Change L'ingresso dell'unità passerà automaticamente a "BLUETOOTH" quando viene eseguito il collegamento da un dispositivo abilitato per la tecnologia wireless BLUETOOTH all'unità."On" (Valore predefinito): L'ingresso diventerà automaticamente "BLUETOOTH" quando viene collegato un dispositivo abilitato per la tecnologia wireless BLUETOOTH."Off": La funzione è disabilitata.Se l'ingresso non cambia automaticamente, impostare su "Off" e modificare l'ingresso manualmente.
Auto Reconnect	Questa funzione effettua la riconnessione automatica al dispositivo abilitato per la tecnologia wireless BLUETOOTH collegato per ultimo quando si cambia l'ingresso su "BLUETOOTH"."On" (Valore predefinito): Quando questa funzione deve essere usata"Off": Quando questa funzione non deve essere usataQuesto potrebbe non funzionare con alcuni dispositivi abilitati per la tecnologia wireless BLUETOOTH.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

Pairing Information È possibile inizializzare le informazioni di abbinamento salvate su questa unità.

Premere ▲/▼ per selezionare "Clear", quindi premere ENTER per ripristinare le informazioni di abbinamento memorizzate su questa unità.

- Questa funzione non inizializza le informazioni di abbinamento sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. Quando si abbina nuovamente l'unità al dispositivo, assicurarsi di cancellare preventivamente le informazioni di abbinamento sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. Per informazioni su come cancellare le informazioni di abbinamento, fare riferimento al manuale di istruzioni del dispositivo abilitato per la tecnologia wireless BLUETOOTH.

Timer

Impostare l'ora (→P15) ed effettuare le impostazioni per la sveglia. (→P34)

System Infomation

Verranno visualizzate le informazioni relative all'indirizzo MAC di questa unità e alla versione del firmware corrente.

Factory Reset

Resettare le impostazioni di questa unità per riportare le impostazioni allo stato in cui erano al momento della spedizione. Si consiglia di prendere nota delle impostazioni così come modificate prima di procedere a un ripristino delle impostazioni di fabbrica. Selezionare "Yes" e confermare per proseguire. Una volta completato il ripristino, l'unità passerà automaticamente alla modalità standby.

Update

Non è possibile selezionare "Update" se non c'è alcun firmware da aggiornare.

via Network

Premere ENTER per selezionare quando si desidera aggiornare il firmware attraverso la rete.

via USB

Premere ENTER per selezionare quando si desidera aggiornare il firmware via USB.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

Aggiornamento del firmware

Funzione di aggiornamento su questa unità

Questa unità dispone di una funzione che consente di aggiornare il firmware (il software di sistema) tramite una rete o la porta USB. Questo ci consente di apportare miglioramenti a numerose operazioni e di aggiungere funzionalità.

Procedura di aggiornamento

Sono disponibili due metodi per l'aggiornamento del firmware: tramite la rete e tramite USB. L'aggiornamento può richiedere circa 15 minuti per il completamento con ciascuno dei due metodi: tramite la rete o tramite USB. Inoltre, le impostazioni esistenti vengono salvate indipendentemente dal metodo utilizzato per l'aggiornamento.

• Per le informazioni più recenti sugli aggiornamenti, visitare il sito web della nostra azienda. Non è necessario aggiornare il firmware di questa unità se non è disponibile nessun aggiornamento.
• Se eseguito tramite la rete, può richiedere un tempo maggiore a seconda dello stato della connessione.
  • Durante un aggiornamento, non

- Scollegare e ricollegare qualsiasi cavo, dispositivo di archiviazione USB o cuffie, né effettuare alcuna operazione sul componente, come disattivarne l'alimentazione

- Accesso a questa unità da un PC o uno smartphone mediante un'applicazione

Dichiarazione liberatoria: Il programma e la relativa documentazione online sono forniti per l'uso sotto la propria responsabilità.

Non saremo responsabili e l'utente non riceverà rimborsi per danni relativi a reclami di qualunque tipo per quanto riguarda l'utilizzo del programma o della documentazione online che lo accompagna da parte dell'utente, indipendentemente dalla teoria legale, e se derivi da atto illecito o da contratto.

In nessun caso saremo responsabili rispetto all'utente o a terzi per eventuali danni speciali, indiretti, incidentali o consequenziali di qualsiasi tipo, compresi, ma non limitati a, compensazione, rimborso o danni derivanti da perdita di profitti presenti o possibili, perdita di dati o per qualsiasi altro motivo.

Aggiornamento del firmware tramite rete

• Controllare che l'unità sia accesa e la connessione a Internet sia stata stabilita.
• Spegnere il componente di controllo (PC, ecc.) collegato alla rete.
• Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archiviazione USB o dei contenuti del server.
• Il menu viene visualizzato sul display quando si preme sul telecomando.

1. Premere ▲/▼ e ENTER per selezionare "Update" - "via Network" nell'ordine.

- Non è possibile selezionare "Update" se non c'è alcun firmware da aggiornare.

1. Premere ENTER per iniziare l'aggiornamento del firmware. • Quando l'aggiornamento è completo, viene visualizzato "Update Complete".
2. Premere ON/STANDBY sull'unità principale per disattivare l'alimentazione dell'unità. Se non si effettua nessuna azione, l'alimentazione si disattiverà automaticamente dopo 3 minuti. Il processo è completato e il firmware è aggiornato all'ultima versione disponibile.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

Se viene visualizzato un messaggio di errore: Quando si verifica un errore, sul display dell'unità viene visualizzato il messaggio "*** Error!". ("* " rappresenta un carattere alfanumerico.) Controllare quanto segue:

- *-01, *-10: Cavo Ethernet non trovato. Collegare correttamente il cavo Ethernet.

- *-02, *-03, *-04, *-05, *-06, *-11, *-13, *-14, *-16, *-17, *-18, *-20, *-21: Errore di connessione internet. Controllare quanto segue: - Il router è acceso

- Questa unità e il router sono collegati tramite la rete Provare a scollegare e quindi ricollegare l'alimentazione dell'unità e del router. Ciò potrebbe risolvere il problema. Se ancora non si riesce a connettersi a Internet, il server DNS o il server proxy potrebbero essere temporaneamente non in funzione. Controllare lo stato del servizio con il provider di servizi Internet.

- Altri: Scollegare e ricollegare il cavo di alimentazione, quindi ripetere dall'inizio.

Aggiornamento tramite USB

• Preparare un dispositivo di archiviazione USB da 128 MB o superiore (formati di file system FAT16 o FAT32).
• Eliminare tutti i dati memorizzati sul dispositivo di archiviazione USB.
• Spegnere il componente di controllo (PC, ecc.) collegato alla rete.
• Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archiviazione USB o dei contenuti del server.
• Alcuni dispositivi di archiviazione USB potrebbero richiedere molto tempo per caricare, potrebbero non essere caricati correttamente, oppure potrebbero non essere alimentati correttamente in base al

dispositivo o al loro contenuto.

• Non saremo responsabili in alcun modo per qualsiasi perdita o danneggiamento di dati o per la mancata memorizzazione derivanti dall'utilizzo del dispositivo di archiviazione USB con questa unità. Grazie per la vostra comprensione.
• Collegare il dispositivo di archiviazione USB al PC.
• Scaricare sul proprio PC il file del firmware dal sito web della nostra azienda e decomprimerlo.

I file di firmware vengono denominati nel seguente modo: ONKCRN ****_************_***.zip Decomprimere il file sul PC. Il numero di file e cartelle decompressi varia a seconda del modello.

1. Copiare tutti i file e le cartelle decompressi nella cartella principale del dispositivo di archiviazione USB.
   • Assicurarsi di copiare i file decompressi.
2. Collegare il dispositivo di archiviazione USB alla porta USB di questa unità.

Se si collega un drive hard disk USB alla porta USB dell'unità, raccomandiamo di utilizzare il relativo adattatore CA per alimentarlo.

- Se il dispositivo di archiviazione USB è stato suddiviso, ciascuna sezione verrà trattata come un dispositivo indipendente.

1. Il menu viene visualizzato sul display premendo il tasto sul telecomando.

1. Premere ▲/▼ e ENTER per selezionare "Update" - "via USB" nell'ordine.

- Non è possibile selezionare "Update" se non c'è alcun firmware da aggiornare.

1. Premere ENTER per iniziare l'aggiornamento del firmware. • Quando l'aggiornamento è completo, viene visualizzato "Update Complete".
2. Premere ON/STANDBY sull'unità principale per disattivare l'alimentazione dell'unità. Se non si effettua nessuna azione, l'alimentazione si disattiverà automaticamente dopo 3 minuti. Il processo è completato e il firmware è aggiornato all'ultima versione disponibile.
3. Scollegare il dispositivo di archiviazione USB dall'unità.

Se viene visualizzato un messaggio di errore: Quando si verifica un errore, sul display dell'unità viene visualizzato il messaggio "*-** Error!". Controllare quanto segue:

• ✗-01, ✗-10: Dispositivo di archiviazione USB non trovato. Controllare se il dispositivo di archiviazione USB o il cavo USB sono correttamente inseriti nella porta USB di questa unità. Collegare il dispositivo di archiviazione USB a una fonte di alimentazione esterna se dispone di una propria alimentazione.
• *-05, *-13, *-20, *-21: Il file firmware non è presente nella cartella principale del dispositivo di archiviazione USB, o il file firmware è relativo a un altro modello. Riprovare dallo scaricamento del file di firmware.
• Altri: Scollegare e ricollegare il cavo di alimentazione, quindi ripetere dall'inizio.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate |

Altri

Risoluzione dei problemi

Prima di iniziare la procedura

In caso di funzionamento instabile, i problemi potrebbero essere risolti semplicemente accendendo l'unità, passando alla modalità standby o scollegando/collegando il cavo di alimentazione, invece di intervenire su impostazioni e procedure operative. Provare queste semplici azioni sia sull'unità sia sul dispositivo connesso. Se non è possibile mettere l'unità in standby quando si preme ON/STANDBY, tenere premuto ON/STANDBY per passare in standby. Quindi premere ON/STANDBY per riavviare l'unità.

Resettare l'unità (questo resetta le impostazioni dell'unità ai valori predefiniti)

Se, dopo aver fatto riferimento a "Risoluzione dei problemi", il problema persiste, il ripristino dell'unità allo stato in cui era al momento della spedizione potrebbe risolvere il problema. Si noti che, effettuando il reset, anche le proprie impostazioni verranno resettate. Si consiglia pertanto di prendere nota delle proprie impostazioni prima di procedere con quanto indicato di seguito.

1. Premere sul telecomando, selezionare "Factory Reset" - "Yes" nel menu e premere ENTER.
2. Nella prossima schermata, selezionare "Yes" e premere ENTER.
3. L'unità va in standby e le impostazioni vengono resettate.

■ Alimentazione

Impossibile accendere l'unità

• Scollegare il cavo di alimentazione dalla presa di corrente, attendere almeno 2 minuti, quindi ricollegarlo.
• Quando i tasti sono bloccati sull'unità principale, non è possibile accendere l'unità con il tasto sull'unità principale. In questo caso l'indicazione di blocco viene visualizzata sul display. Per accendere l'unità, attendere sino a che l'indicazione è scomparsa, quindi effettuare la procedura sul telecomando.
• Quando i tasti sono bloccati sull'unità principale, non è possibile accendere l'unità con il tasto sull'unità principale. In questo caso l'indicazione di blocco viene visualizzata sul display. Per accendere l'unità, attendere sino a che l'indicazione è scomparsa, quindi effettuare la procedura sul telecomando.

L'unità si spegne inaspettatamente

• L'unità va automaticamente in standby quando nel menu è impostato "Option" - "Power Management" - "Auto Standby".
• Verificare che i conduttori dei cavi di potenza non tocchino il pannello posteriore o che le estremità + e — non siano in corto. In caso di contatto o cortocircuito, l'unità passa automaticamente alla modalità standby.
• Se questa situazione dovesse ripetersi e non si riesce più a riaccendere l'unità, scollegare immediatamente il cavo di alimentazione dalla presa a muro e contattare il rivenditore o l'assistenza della nostra azienda.

■ Nessuna emissione di suono da uno dei diffusori

• Accertarsi che la polarità dei cavi dei diffusori (+/-) sia corretta e che non ci siano cavi spellati a contatto con la parte metallica dei terminali dei diffusori.
• Assicurarsi che i cavi degli altoparlanti non siano in corto.
• Quando si riproduce materiale sorgente che non contiene informazioni nel canale LFE, il subwoofer non produce alcun suono.
• Quando le cuffie sono collegate al terminale, non viene emesso alcun suono dai diffusori.

■ Nessuna emissione del suono da dispositivi esterni

• Se si attiva il muting sull'unità, non viene emesso alcun suono. Premere sul telecomando per annullare il muting.
• Confermare la correttezza del collegamento tra l'uscita del dispositivo esterno e l'ingresso dell'unità.
• Spostare il selettore di ingresso dell'unità sulla

posizione corrispondente al terminale a cui è collegato il dispositivo esterno.

- Controllare l'impostazione dell'uscita audio digitale del componente collegato. Su alcune console di gioco, come quelle che supportano i DVD, l'impostazione predefinita è off.

■ Il display non si illumina

- Quando è attivo DIMMER, il display potrebbe oscurarsi. Premere il tasto DIMMER e modificare il livello di luminosità del display.

Telecomando

• Assicurarsi che le batterie siano installate con la polarità corretta.
  • Installare nuove batterie. Non mescolare tipi diversi di batterie o batterie vecchie e nuove.
• Assicurarsi che questa unità non sia esposta a luce solare diretta o a luci fluorescenti di tipo a invertitore. Riposizionare, se necessario.
• Se questa unità è installata in uno scaffale o in un armadietto con sportelli di vetro colorato o se le porte sono chiuse, il telecomando potrebbe non funzionare in modo affidabile.

■ Impossibile riprodurre dischi

• Posizionare il disco sul piatto portadisco con il lato dell'etichetta rivolto verso l'alto.
• La riproduzione potrebbe non essere possibile in presenza di graffi o sporco sul disco.
• I file audio che sono protetti da copyright non possono essere riprodotti.

> Prima di iniziare > Nome dei componenti > Installazione > Setup iniziale > Riproduzione

Informazioni aggiuntive | Impostazioni avanzate |

Altri

■ Impossibile riprodurre dispositivi di archiviazione USB/HDD

• Controllare se il dispositivo di archiviazione USB o il cavo USB sono correttamente inseriti nella porta USB dell'unità.
• Scollegare il dispositivo di archiviazione USB dall'unità, quindi provare a ricollegarlo.
• Talvolta, questa unità potrebbe non riconoscere i dispositivi di archiviazione USB e gli HDD come idonei. Provare a mettere questa unità in standby e poi riaccenderla.
• A seconda del tipo di formato, la riproduzione potrebbe non essere eseguita normalmente. Controllare il tipo dei formati file che sono supportati. (→P19)
• Precauzioni relative ai dispositivi USB e HDD (→P19)

■ La ricezione FM è scadente

• Ricontrollare il collegamento dell'antenna.
• Allontanare l'antenna dai cavi di potenza e dal cavo di alimentazione.
• Spostare l'unità lontano dal televisore o dal PC.
• Automobili e aeroplani di passaggio possono causare interferenze.
  • I muri di cemento indeboliscono i segnali radio.
• Ascoltare la stazione in mono.
• La ricezione FM potrebbe migliorare utilizzando il terminale per antenna a muro usato per il televisore.

■ Connessione Wi-Fi

- Provare a collegare/scollegare l'alimentazione dell'unità e del router, e provare a riavviare il router.

Impossibile collegarsi al punto di accesso

- Controllare che l'impostazione dell'SSID e della codifica (WEP, ecc.) sia corretta.

• Il collegamento a un SSID che include caratteri multi-byte non è supportato. Dare un nome all'SSID del router LAN wireless usando solo caratteri alfanumerici a byte singolo e riprovare.
• Quando l'impostazione del router LAN wireless si trova in modalità invisibile (la modalità per nascondere la chiave SSID) oppure quando QUALSIASI connessione è disattivata, l'SSID non è visualizzato. Cambiare l'impostazione e riprovare.

Collegamento ad un SSID diverso dall'SSID selezionato

- Alcuni punti di accesso consentono di impostare più SSID per un'unica unità. Se si utilizza il pulsante di impostazione automatica su un router simile, potrebbe essere stabilita una connessione con un SSID diverso dall'SSID desiderato. Se ciò dovesse verificarsi, utilizzare il metodo di connessione che prevede l'inserimento di una password.

La riproduzione audio viene interrotta e la comunicazione non funziona

• Ridurre la distanza dal punto di accesso o rimuovere ostacoli per migliorare la visibilità e riprovare. Posizionare l'unità lontana da forni a microonde o altri punti di accesso.
  Si consiglia di collocare il punto di accesso e l'unità nella stessa stanza.
• Se c'è un oggetto metallico vicino all'unità, la connessione LAN wireless potrebbe non essere possibile in quanto il metallo ha un effetto sulle onde radio.
• Quando si utilizzano altri punti di accesso in prossimità dell'unità, potrebbero verificarsi vari problemi come l'interruzione della riproduzione e della comunicazione. È possibile evitare tali problemi cambiando il canale del punto di accesso. Per istruzioni sul cambio dei canali, vedere il manuale di istruzioni fornito con il punto di accesso.

■ Funzione di rete

• Se non è possibile selezionare un servizio di rete, questo diventerà selezionabile una volta avviata la funzione di rete.
• Provare a collegare/scollegare l'alimentazione dell'unità e del router, e provare a riavviare il router.

Impossibile accedere alla Internet radio

• Determinati servizi o contenuti di rete disponibili attraverso l'unità potrebbero non essere accessibili nel caso che il fornitore del servizio mettesse fine al suo servizio.
• Assicurarsi che il modem e il router siano collegati correttamente e verificare che siano entrambi accesi.
• A seconda dell'ISP, è richiesta l'impostazione del server proxy.
• Assicurarsi che il router e/o il modem utilizzati siano supportati dal proprio ISP.

Impossibile accedere al server di rete

• L'unità deve essere collegata allo stesso router a cui è collegato il server di rete.
• Questa unità è compatibile con server di rete Windows Media® Player 11 o 12 o NAS compatibili con la funzionalità home network. Inoltre, quando si utilizza un PC, è possibile riprodurre solamente i file musicali registrati nella raccolta di file multimediali di Windows Media® Player.

La riproduzione si arresta mentre si ascoltano file musicali sul server di rete

• Quando il PC funziona come server di rete, provare a chiudere tutte le applicazioni eccetto il software server (Windows Media® Player 12, ecc.).
• Se il PC sta scaricando o copiando file di grandi dimensioni, la riproduzione potrebbe essere interrotta.

I titoli degli album e i nomi degli artisti non vengono visualizzati per Music Server

• I metadati, come i titoli degli album o i nomi

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate |

Altri

degli artisti, devono essere riconosciuti dal server per poter essere distribuiti a questa unità; ciò dipende quindi dalle specifiche del NAS o del server in uso.

- I formati file supportati dipendono dal software del NAS o del server. Per informazioni dettagliate, contattare il produttore del software del NAS o del server.

La copertina dell'album in Music Server viene visualizzata solo alcune volte

• Music Server dipende dalle specifiche del software del server.
• I formati supportati dipendono dal software del server.
• Per informazioni dettagliate, contattare il produttore del software del server.

■ Funzione BLUETOOTH

• Provare a collegare/scollegare l'alimentazione dell'unità e provare ad accendere/spegnere il dispositivo abilitato per la tecnologia wireless BLUETOOTH. Il riavvio del dispositivo abilitato per la tecnologia wireless BLUETOOTH può risultare efficace.
• I dispositivi abilitati per la tecnologia wireless BLUETOOTH devono supportare il profilo A2DP.
• In prossimità di componenti quali forni a microonde o telefoni cordless che utilizzano onde radio nella gamma 2,4 GHz, potrebbe verificarsi un'interferenza di onde radio che disabilita l'uso di questa unità.
• Se c'è un oggetto metallico vicino all'unità, la connessione BLUETOOTH potrebbe non essere possibile in quanto il metallo ha un effetto sulle onde radio.
• Per poter rispondere all'utilizzo del telecomando di questa unità, il dispositivo abilitato per la tecnologia wireless BLUETOOTH deve supportare il profilo AVRCP.

- Si noti che il corretto funzionamento del telecomando non è sempre garantito con tutti i dispositivi abilitati per la tecnologia wireless BLUETOOTH.

Impossibile connettersi con questa unità

• Controllare che la funzione BLUETOOTH del dispositivo abilitato per la tecnologia wireless BLUETOOTH sia abilitata.
• Qualora non sia possibile collegare un'unità già abbinata, cancellare le informazioni di abbinamento sul dispositivo abilitato per la tecnologia wireless BLUETOOTH ed effettuare nuovamente l'abbinamento.

La riproduzione della musica non è disponibile sull'unità anche dopo aver stabilito con successo la connessione BLUETOOTH

• Quando il volume audio del dispositivo abilitato per la tecnologia wireless BLUETOOTH è impostato su un valore basso, la riproduzione dell'audio potrebbe non essere disponibile. Aumentare il volume del dispositivo abilitato per la tecnologia wireless BLUETOOTH.
• Alcuni dispositivi abilitati per la tecnologia wireless BLUETOOTH potrebbero essere muniti di selettore Invia/Ricevi. Selezionare la modalità Invia.

Il suono è interrotto

- Potrebbe essersi verificato un problema con il dispositivo abilitato per la tecnologia wireless BLUETOOTH. Verificare le informazioni su Internet.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate

Altri

Altre note

CD

Precauzioni per la riproduzione

- È possibile usare i compact disc (CD) con il seguente logo sull'etichetta.

* Questa unità supporta dischi CD-R e CD-RW. Notare che alcuni dischi potrebbero non essere riprodotti a causa di caratteristiche del disco, graffi, sporcizia o stato della registrazione.
- Non usare mai dischi con una forma particolare (come cuori o ottagoni). Questi tipi di dischi potrebbero incepparsi e danneggiare l'unità.
- Alcuni CD audio con funzioni di controllo della copia non sono conformi agli standard ufficiali dei CD. Questi sono dischi particolari e non possono essere riprodotti con questa unità.
- Non usare dischi con residui di nastro adesivo, dischi noleggiati con etichette che si staccano, o dischi con etichette decorative. Questo tipo di disco potrebbe rimanere incastrato nell'unità, o potrebbe danneggiare l'unità.
- Non lasciare un CD-R/CD-RW con etichetta stampata con una stampante a getto d'inchiostro nell'unità a lungo. Il disco potrebbe rimanere incastrato nell'unità, o potrebbe danneggiare l'unità.

Condensa

Gocce d'acqua possono formarsi all'interno di questa

unità se viene spostata da un luogo freddo ad una stanza calda o quando una stanza fredda viene rapidamente riscaldata da un calorifero. Questa viene chiamata condensa. Può causare non solo il malfunzionamento dell'unità, ma può anche danneggiare il disco o parti dell'unità. Raccomandiamo di rimuovere i dischi dall'unità se non viene usata per un pò di tempo. Se esiste la possibilità che si sia formata condensa, scollegare il cavo di alimentazione e lasciare l'unità per almeno 3 ore a temperatura ambiente.

Diffusori

Note sull'utilizzo

• I cabinet dei diffusori sono in legno e le loro prestazioni sono di conseguenza sensibili a temperature ed umidità estrema. Non usarli in luoghi soggetti a luce del sole diretta o luoghi umidi, come vicino ad un condizionatore, ad un umidificatore, in bagno o in cucina.
• Quando sono posizionati vicino ad un televisore, ecc., i diffusori possono emettere disturbi a causa dell'influenza delle onde radio. Il problema potrebbe non venire risolto spegnendo l'unità. Se si verificano disturbi, allontanare i diffusori dall'altro dispositivo.
• I diffusori di questo sistema usano magneti potenti. Tenere oggetti metallici, come cacciaviti, a distanza dalla parte anteriore dei diffusori. Questi oggetti possono essere attratti dai diffusori e causare lesioni o danni ai diaframmi. Inoltre, tenere oggetti che usano il magnetismo, come bancomat, floppy disc, ecc., lontano dai diffusori. Il magnetismo dei diffusori può rendere l'oggetto inutilizzabile o causare la perdita di dati.
• Questi diffusori non hanno schermatura magnetica.

Se i diffusori vengono usati vicino ad un tubo catodico (CRT) di un televisore o monitor di computer, lo schermo può essere influenzato dal magnetismo, producendo discolorazione o sfocatura. Allontanare i diffusori dall'altro dispositivo se si verifica ciò.

- In condizioni di normale riproduzione musicale, non dovreste notare problemi con questa unità, ma quando vengono introdotti suoni particolari come quelli descritti di seguito, può verificarsi una corrente eccessiva che causa la rottura del circuito. 1. Il disturbo che si verifica quando le stazioni radio FM non sono sintonizzate 2. Suoni ad alta frequenza da un oscillatore, strumento elettronico, ecc. 3. Segnali particolari come da un CD con test audio 4. Il sibilo che si verifica con i microfoni 5. Il suono emesso quando si riproducono cassette con l'avanzamento veloce 6. Quando un amplificatore oscilla 7. Il suono acuto che si verifica quando si attaccano o staccano cavi con pin, ecc.

Cura e manutenzione

Occasionalmente pulire i lati e la parte superiore dell'unità con un panno morbido asciutto. In caso di sporco evidente, immergere un panno in una soluzione diluita di detergente neutro, strizzare a fondo, rimuovere la polvere, e quindi passare un panno asciutto. Leggere attentamente le istruzioni incluse nei panni chimici ed altri prodotti per la pulizia prima di usarli. Fare in modo che liquidi volatili come solventi, alcol, o insetticidi spray non vengano a contatto con questa unità. Questo può causare il distacco del rivestimento o la deformazione dell'involucro.

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate |

Altri

Caratteristiche generali

■ Sezione amplificatori

Potenza uscita RMS

- 20 W + 20 W (1 kHz, 10%, T.H.D (distorsione armonica totale) 6 Ω)

Potenza FTC

- 12 W + 12 W (1 kHz, 0,9%, T.H.D (distorsione armonica totale) 6 Ω)

THD (Distorsione armonica totale)

Caratteristiche di controllo dei toni

Rapporto segnale-rumore

Impedenza corrispondente cuffie

• 16 Ω - 50 Ω (mini jack stereo da 3,5 mm)

Impedenza raccomandata cuffie

• 32 Ω

■ Sezione sintonizzatore

CS-N575D

Gamma di frequenza sintonizzazione (FM)

• 87,5 MHz - 108,0 MHz, RDS

Gamma di frequenza sintonizzazione (DAB)

• 174,928 MHz - 239,200 MHz

Canale predefinito

• 40

CS-N575

Gamma di frequenza sintonizzazione (FM)

• 87,5 MHz - 107,9 MHz

Canale predefinito

40

Sezione rete

LAN cablata

• Terminale Ethernet

• 10BASE-T/100BASE-TX

Rete LAN wireless (Wi-Fi)

• Standard IEEE 802.11 a/b/g/n

• Banda 5 GHz/2,4 GHz

■ Sezione Bluetooth

Sistema di comunicazione

• Specifica BLUETOOTH versione 4.1+LE

Banda di frequenza

2,4 GHz (2,402 GHz - 2,480 GHz)

Metodo di modulazione

Protezioni contenuti corrispondenti

• SCMS-T

Codec supportati

• SBC

- AAC

Gamma di trasmissione (A2DP)

• 20 Hz - 20 kHz (frequenza di campionamento 44,1 kHz)

Range massimo di comunicazione\*

• Circa 10 m (senza ostacoli) Classe 2

* Il range effettivo varierà a seconda di fattori quali ostacoli tra i dispositivi, campi magnetici attorno a un forno a microonde, elettricità statica, telefoni cordless, sensibilità di ricezione, prestazioni dell'antenna, sistema operativo, applicazione software, ecc.

Generale

Alimentazione

• CS-N575D : CA 220 - 240 V, 50/60 Hz

• 0,3 W (in modalità standby)

• 2,5 W (in modalità standby, Network Standby : On, Network : Wired)

• 2,9 W (in modalità standby, Network Standby : On,

Network:Wi-Fi)

• 2,9 W (in modalità standby, Bluetooth Wakeup : On)

- 2,9 W (in modalità standby, Network Standby : On, Network : Wi-Fi, Bluetooth Wakeup : On)

Auto Standby

- On (20 min) / Off

> Prima di iniziare > Nome dei componenti > Installazione > Setup iniziale > Riproduzione

Informazioni aggiuntive | Impostazioni avanzate | Altri

Peso

• 2,3 kg (5 lbs.)

Potenza massima radio-frequenza trasmessa nella banda(e) di frequenza

• 2400 - 2483.5 MHz: 20 dBm
• 5150 - 5350 MHz: 22 dBm
• 5470 - 5725 MHz: 22 dBm

■ Connettori di ingresso

Ingresso analogico

• LINE IN: 1

Ingresso digitale

• OPTICAL: 1 (Frequenza di campionamento massima: 96 kHz)
• COAXIAL: 1 (Frequenza di campionamento massima: 96 kHz)

■ Terminali di uscita

Livello di pressione sonora in uscita

- 82,5 dB/W/m

Potenza massima in ingresso

• 20 W

Prima di iniziare

Nome dei componenti

Installazione

Setup iniziale

Riproduzione

Informazioni aggiuntive | Impostazioni avanzate |

Altri

Licenza e dei marchi

CERTIFIED

Manuale di istruzioni

Bedienungsanleitung

Manuale di istruzioni

Bedienungsanleitung

Manuale di istruzioni

Bedienungsanleitung
