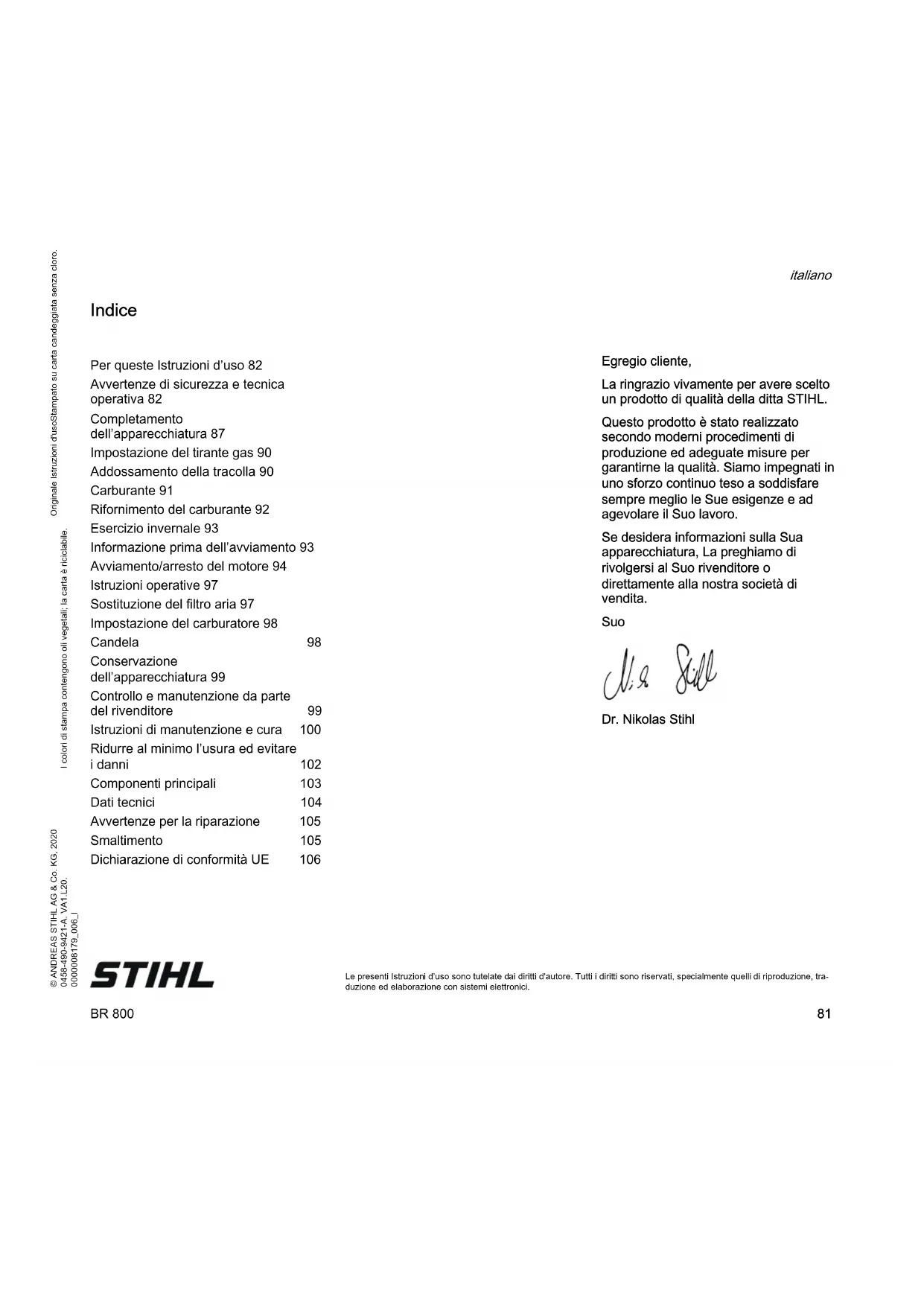

MANUALE UTENTE BR 800 STIHL

Per queste Istruzioni d'uso 82

Avvertenze di sicurezza e tecnica operativa 82

Completamento

dell'apparecchiatura 87

Impostazione del tirante gas 90

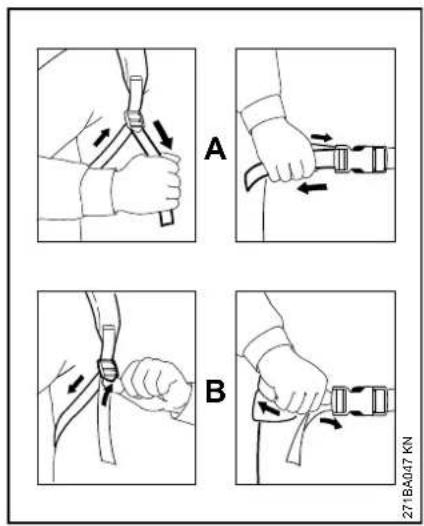

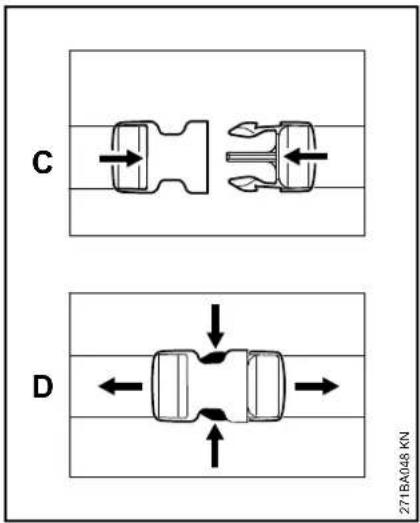

Addossamento della tracolla 90

Carburante 91

Rifornimento del carburante 92

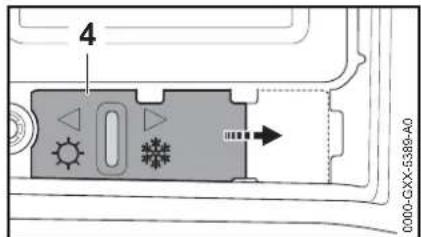

Esercizio invernale 93

Informazione prima dell'avviamento 93

Avviamento/arresto del motore 94

Istruzioni operative 97

Sostituzione del filtro aria 97

Impostazione del carburatore 98

Candela 98

Conservazione

dell'apparecchiatura 99

Controllo e manutenzione da parte del rivenditore 99

Istruzioni di manutenzione e cura 100

Ridurre al minimo l'usura ed evitare i danni 102

Componenti principali 103

Dati tecnici 104

Avvertenze per la riparazione 105

Smaltimento 105

Dichiarazione di conformità UE 106

STIHL

BR 800

italiano

Egregio cliente,

La ringrazio vivamente per avere scelto un prodotto di qualità della ditta STIHL.

Questo prodotto è stato realizzato secondo moderni procedimenti di produzione ed adeguate misure per garantirne la qualità. Siamo impegnati in uno sforzo continuo teso a soddisfare sempre meglio le Sue esigenze e ad agevolare il Suo lavoro.

Se desidera informazioni sulla Sua apparecchiatura, La preghiamo di rivolgersi al Suo rivenditore o direttamente alla nostra società di vendita.

Suo

Dr. Nikolas Stihl

Le presenti Istruzioni d'uso sono tutelate dai diritti d'autore. Tutti i diritti sono riservati, specialmente quelli di riproduzione, traduzione ed elaborazione con sistemi elettronici.

italiano

Per queste Istruzioni d'uso

Pittogrammi

Tutti i pittogrammi applicati sull'apparecchiatura sono spiegati in queste Istruzioni d'uso.

Secondo il modello e la dotazione, l'apparecchiatura può essere provvista dei seguenti pittogrammi:

Serbatoio carburante, miscela di carburante ottenuta da benzina e olio motore

Direzione aria di aspirazione: esercizio invernale

Direzione aria di aspirazione: esercizio estivo

Azionamento della pompa carburante manuale

Identificazione di sezioni di testo

AVVERTENZA

Avviso di pericolo d'infortunio e di lesioni per persone nonché di gravi danni materiali.

AVVISO

Avviso di pericolo di danneggiamento dell'apparecchiatura o di singoli componenti.

Sviluppo tecnico continuo

STIHL sottopone tutte le macchine e le apparecchiature a un continuo sviluppo; dobbiamo quindi riservarci modifiche di fornitura per quanto riguarda forma, tecnica e dotazione.

Non potranno perciò derivare diritti dai dati e dalle illustrazioni di queste Istruzioni d'uso.

Avvertenze di sicurezza e tecnica operativa

Per l'uso di apparecchiature a motore è necessario adottare misure di sicurezza specifiche.

Non mettere in funzione per la prima volta senza avere letto attentamente e per intero le Istruzioni d'uso; conservarle con cura per la successiva consultazione. La man-cata osservanza delle Istruzioni per l'uso può creare rischi mortali.

Rispettare le avvertenze di sicurezza specifiche per Paese, stabilite ad es. da sindacati, casse di previdenza, ispettorato del lavoro e altre autorità.

Chi lavora per la prima volta con l'apparecchiatura: lasciarsi spiegare dal venditore o da altri esperti come utilizzarla oppure partecipare a un corso di formazione specifico.

È vietato per i minori utilizzare l'apparecchiatura, eccetto i giovani di età superiore a 16 anni che vengono istruiti sotto sorveglianza.

Tenere lontani bambini, animali e terze persone.

Se l'apparecchiatura non viene usata, deve essere riposta in modo tale da non mettere in pericolo le altre persone. Proteggere l'apparecchiatura da accessi non autorizzati.

L'utente è responsabile per gli incidenti o i rischi nei confronti delle altre persone o di altre proprietà.

Cedere l'apparecchiatura o prestarla ad altri solo se conoscono il modello e lo sanno usare. Consegnare sempre anche le istruzioni per l'uso.

L'uso di apparecchiature che emettono rumore potrebbe essere limitato, da disposizioni tanto locali quanto nazionali, a determinate fasce orarie.

Mettere in funzione l'apparecchiatura soltanto se tutti i componenti non presentano danneggiamenti.

Per la pulizia dell'apparecchiatura, non utilizzare idropulitrici. Il getto d'acqua compatto può danneggiare componenti dell'apparecchiatura.

Accessori e ricambi

Montare solo componenti o accessori approvati per questa apparecchiatura da STIHL, oppure altri tecnicamente equivalenti. Per ulteriori chiarimenti a questo proposito, rivolgersi a un rivenditore specializzato. Usare solo componenti o accessori di alta qualità. In caso contrario potrebbe sussistere il rischio di incidenti o danni all'apparecchiatura.

STIHL raccomanda di utilizzare componenti e accessori originali STIHL, in quanto hanno caratteristiche ottimali per l'uso in combinazione con il prodotto e rispondono alle esigenze dell'utente.

Non alterare l'apparecchiatura – sussiste il rischio di comprometterne la sicurezza. STIHL declina ogni

responsabilità per i danni a persone e materiali derivanti dall'uso di componenti applicati non consentiti.

Idoneità fisica

Chi lavora con l'apparecchiatura deve essere riposato, in salute e in buona forma fisica.

Chi per motivi di salute non deve fare sforzi, deve chiedere a un medico se è in grado di affrontare il lavoro con un'apparecchiatura a motore.

Solo per portatori di pacemaker: l'impianto di accensione di questa apparecchiatura emette un campo elettromagnetico molto esiguo. Non è possibile escludere del tutto un'interferenza con alcuni tipi di pacemaker. Per evitare rischi alla salute, STIHL raccomanda di rivolgersi al proprio medico curante e al fabbricante del pacemaker.

Dopo l'assunzione di alcol o farmaci che compromettono la capacità di reazione oppure droghe, non lavorare con l'apparecchiatura.

Utilizzo appropriato

Il soffiatore consente di eliminare foglie, erba, carta e simili, ad es. in giardini, impianti sportivi, parcheggi o vie di accesso. È anche adatto a liberare dalle foglie i tracciati nei boschi.

Non soffiare materiali nocivi alla salute.

Non è consentito impiegare l'apparecchiatura per altri scopi; si potrebbero causare incidenti o danni all'apparecchiatura stessa. Non

modificare il prodotto – anche questo potrebbe causare infortuni oppure danneggiare l'apparecchiatura.

Abbigliamento ed equipaggiamento

Indossare l'abbigliamento e l'equipaggiamento prescritti

L'abbigliamento deve essere adatto al lavoro e non d'impaccio. Abbigliamento aderente, tuta e non il camice

Non indossare capi d'abbigliamento con cin-ture o corde allentati, cordoncini e nastri, fou-lard o scialli, cravatte, gioielli, in quanto potreb-bero finire nell'apertura di aspirazione dell'aria situata sul fianco e sotto la macchina. Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nella macchina.

Calzare scarpe robuste con suola antiscivolo.

AVVERTENZA

Per ridurre il pericolo di lesioni agli occhi, portare occhiali di protezione ben aderenti secondo la norma EN 166. Badare alla corretta posizione degli occhiali di protezione.

italiano

Portare una protezione acustica "personalizzata" – per es. le capsule auricolari.

STIHL offre un'ampia gamma di equipaggiamenti di protezione personalizzati.

Trasporto dell'apparecchiatura

Spegnere sempre il motore.

Per il trasporto su veicoli:

- Fissare l'apparecchiatura affinché non si ribalti, non si danneggi e non fuoriesca carburante

Rifornimento

La benzina è estrema- mente infiammabile- mantenere le distanze dalle fiamme libere – non spandere carburante – non fumare.

Prima del rifornimento, arrestare il motore.

Non fare rifornimento finché il motore è ancora caldo – il carburante potrebbe fuoriuscire – Pericolo d'incendio!

Prima del rifornimento, togliere l'apparecchiatura dalla schiena. Rifornire solo quando è posato sul terreno.

Aprire con prudenza il tappo del serbatoio affinché si possa eliminare gradualmente la sovrappressione e non schizzi fuori il carburante.

Fare rifornimento soltanto in luoghi ben aerati. Se è fuoriuscito carburante, pulire subito l'apparecchiatura – evitare di

macchiare l'abbigliamento con il carburante, altrimenti cambiarlo rapidamente.

Fare attenzione ai difetti di tenuta! Se fuoriesce carburante, non avviare il motore – pericolo di morte dovuto a ustioni!

Tappo a vite del serbatoio

Dopo il rifornimento, chiudere subito bene il tappo a vite del serbatoio.

In questo modo si riduce il rischio che il tappo del serbatoio si stacchi per via delle vibrazioni e fuoriesca il carburante.

Prima di iniziare

Controllare che l'apparecchiatura sia in condizioni di funzionare in sicurezza, rispettare quanto riportato nel capitolo corrispondente delle istruzioni per l'uso:

• Verificare la tenuta del sistema del carburante, soprattutto i componenti visibili, ad es. tappo del serbatoio, raccordi tra flessibili, pompa carburante manuale (solo per apparecchiature a motore con pompa carburante manuale). In caso di mancata tenuta o di danneggiamento, non avviare il motore – pericolo d'incendio! Prima di mettere in esercizio l'apparecchiatura, farla riparare dal rivenditore

- Il grilletto deve essere scorrevole e scattare automaticamente in posizione di minimo

- La leva di comando deve essere facilmente spostabile su STOP o su 0

- L'impianto di soffiatura deve essere montato a norma

- Le impugnature devono essere pulite ed asciutte, senza olio né sporcizia – per un maneggio sicuro dell'apparecchiatura

- Controllare la sede della spina dell'impianto di accensione – se non correttamente inserita, sussiste il rischio che si formino scintille che possano incendiare la miscela carburante-aria che fuoriesce – Pericolo d'incendio!

- Non eseguire modifiche ai dispositivi di comando e di sicurezza

- Controllare lo stato dell'alloggiamento del soffiatore

- Controllare le condizioni delle tracolle e del telaio di trasporto, sostituire le tracolle danneggiate o usurate

L'usura sul carter del soffiatore (incrinature, deformazioni) può esporre al rischio di lesione per la fuoriuscita di corpi estranei. In caso di danni al carter del soffiatore, rivolgersi al rivenditore – STIHL consiglia il rivenditore STIHL

L'apparecchiatura può essere azionata soltanto in condizioni di sicurezza – Pericolo di incidente!

Per i casi di emergenza: esercitarsi ad aprire e chiudere rapidamente il cinturone, allentare gli spallacci e togliere l'apparecchiatura dalla schiena.

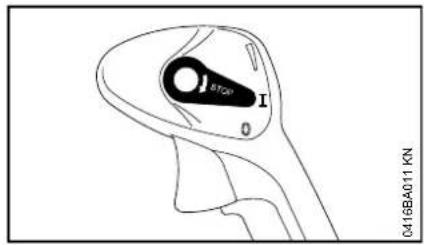

Avviare il motore

Mantenere una distanza di almeno 3 metri dal luogo del rifornimento e non avviarlo in ambienti chiusi.

L'apparecchiatura viene utilizzata da una sola persona – nessun'altra persona deve soffermarsi nell'area di lavoro, neppure durante l'avviamento.

Non avviare il motore dalla mano – avviamento come descritto nelle istruzioni per l'uso.

Solo su terreno piano, fare attenzione ad avere una posizione sicura, tenere l'apparecchiatura saldamente.

Dopo l'avviamento del motore, sussiste il rischio che siano scagliati oggetti ad alta velocità (ad es. pietre) per via della forza crescente del flusso d'aria.

Durante il lavoro

In caso di rischio o di emergenza, spegnere immediatamente il motore e posizionare la leva di regolazione su STOP oppure 0.

Non devono soffermarsi persone nel raggio di 15 m, sussiste il pericolo di lesione in caso di oggetti scagliati in aria!

Mantenere questa distanza anche dalle cose (veicoli, vetri di finestrini) – pericolo di danneggiamento di beni materiali!

Non soffiare mai in direzione di persone o animali – l'apparecchio potrebbe scagliare piccoli oggetti ad alta velocità – Pericolo di lesioni!

Durante la soffiatura (all'aperto e in giardino), fare attenzione a non mettere in pericolo eventuali animali di piccole dimensioni.

Non lasciare mai l'apparecchiatura incustodita.

Attenzione in caso di superfici lisce, bagnate, neve e gelo, su pendii e su terreni irregolari – Pericolo di scivolamento!

Attenzione agli ostacoli: resti, ceppi, radici, fossi – Pericolo d'inciampare!

Non lavorare su una scala, né in posizione instabili.

Quando si indossano le cuffie di protezione occorre prestare maggiore attenzione e accortezza, in quanto la percezione di rumori di avvertimento (urla, segnali acustici, ecc.) è limitata.

Lavorare con calma e concentrazione, solo con buone condizioni di luminosità e visibilità. Lavorare con prudenza, evitare di mettere in pericolo altre persone.

Fare pause a tempo debito per prevenire stanchezza e spossatezza – Pericolo d'infortunio!

L'apparecchiatura a motore emette gas di scarico velenosi quando il motore è in funzione. Questi gas potrebbero non avere odore ed essere invisibili e contenere idrocarburi e benzolo non combusti. Non lavorare mai con l'apparecchiatura in ambienti chiusi o con scarsa aerazione, neppure con macchine catalizzate.

Per i lavori in fosse, avvallamenti o in spazi ristretti, assicurare sempre un ricambio d'aria adeguato – pericolo di morte per avvelenamento!

In caso di nausea, emicrania, disturbi della vista, (ad se. riduzione del campo visivo), disturbi dell'udito, capogiro, ridotta capacità di concentrazione, interrompere immediatamente il lavoro – questi sintomi possono essere provocati anche da un'eccessiva concentrazione di gas di scarico – pericolo d'incidente!

Non fumare durante l'uso e in prossimità dell'apparecchiatura – pericolo d'incendio! Dal sistema di alimentazione possono svilupparsi vapori di benzina infiammabili.

In caso di formazione di polvere, indossare sempre una mascherina antipolvere.

Mantenere bassi i livelli di rumore e di gas di scarico dell'apparecchiatura a motore – non lasciare acceso inutilmente il motore, accelerare solo per il lavoro.

italiano

Dopo il lavoro riporre l'apparecchiatura su di un fondo piano non infiammabile. Non metterla vicino a materiali facilmente infiammabili (per es. trucioli di legno, cortecce, erba secca, carburante) – pericolo d'incendio!

Se l'apparecchiatura ha subito una sollecitazione anomala (per es. effetto violento di un urto o di una caduta), prima di continuare a lavorare accertarsi assolutamente che sia in condizioni operative sicure – ved. anche "Prima dell'avviamento". Controllare specialmente la tenuta del sistema di alimentazione carburante e l'efficienza dei dispositivi di sicurezza. Non continuare in nessun caso a lavorare con l'apparecchiatura priva di sicurezza funzionale. In caso di dubbi rivolgersi a un rivenditore specializzato.

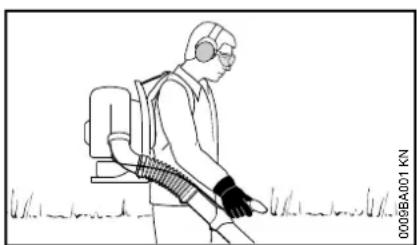

Utilizzare il soffiatore

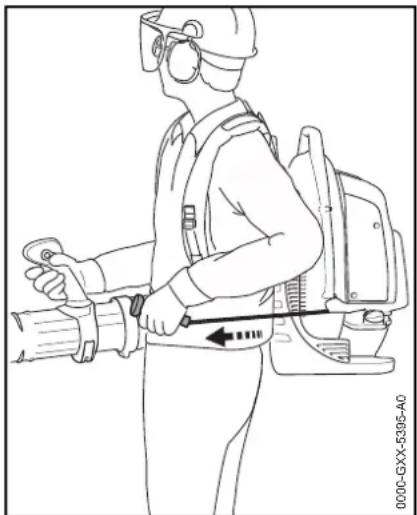

L'apparecchio si utilizza portandolo sulla schiena. La mano destra sull'impugnatura di comando guida il tubo soffiatore.

Lavorare solo avanzando lentamente – tenere sempre d'occhio la zona di uscita del tubo soffiatore – non camminare o correre all'indietro pericolo di inciamparsi!

Spegnere il motore prima di togliere l'apparecchiatura dalla schiena.

Tecnica operativa

Per ridurre al minimo il tempo di soffiatura, prima della soffiatura usare il rastrello e la scopa per rimuovere i pezzetti di sporco.

Tecnica operativa consigliata per ridurre al minimo l'inquinamento dell'aria:

• Se necessario, inumidire la superficie da soffiare per evitare di sollevare grande quantità di polvere.
• Non soffiare i pezzetti di sporco verso persone, specialmente bambini, verso animali domestici, verso finestre aperte o autoveicoli lavati di fresco. Soffiare via con precauzione i pezzetti di sporco
• Depositare in una pattumiera lo sporco radunato; non soffiarlo sul terreno del vicino

Tecnica operativa consigliata per ridurre al minimo il rumore:

• Usare le apparecchiature a motore solo nelle ore ammissibili – non al mattino presto, nella notte tardi o durante le ore di siesta quando si potrebbero disturbare le persone. Attenersi agli orari stabiliti localmente
• Usare i soffiatori al regime del motore più basso possibile per il lavoro da svolgere
• Prima del lavoro, controllare l'equipaggiamento, specialmente il silenziatore, le aperture di aspirazione e il filtro dell'aria

Vibrazioni

Nell'uso prolungato dell'apparecchiatura le vibrazioni possono causare disturbi circolatori nelle mani („Malattia della mano bianca“).

Non è possibile fissare una durata dell'impiego generalmente valida, perché essa dipende da diversi fattori.

La durata dell'impiego è aumentata da:

- mani calde

- pause

La durata dell'impiego è ridotta da:

• particolare predisposizione personale a difetti di circolazione (sintomo: dita spesso fredde, formicolii)
• bassa temperatura esterna
• entità della forza di presa (una presa forte ostacola la circolazione del sangue)

Con un uso abituale e prolungato dell'apparecchiatura e la frequente comparsa dei sintomi connessi (per es. formicolii) è raccomandabile una visita medica.

Manutenzione e riparazione

Effettuare periodicamente la manutenzione dell'apparecchiatura

Eseguire soltanto le operazioni di manutenzione e di riparazione. Affidare tutti gli altri lavori a un rivenditore.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore

STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.

Usare solo ricambi di prima qualità; altrimenti vi può essere il pericolo di infortuni o di danni all'apparecchiatura. Per altre informazioni rivolgersi a un rivenditore.

STIHL raccomanda di usare ricambi originali STIHL; le loro caratteristiche sono perfettamente adatte all'apparecchiatura e soddisfano le esigenze dell'utente.

Prima degli interventi di riparazione, manutenzione o di pulizia spegnere sempre il motore – pericolo di lesioni – eccezione: regolazione del carburatore e del regime del minimo.

Con raccordo candela staccato o candela svitata non mettere in movimento il motore con il dispositivo di avviamento – pericolo d'incendio per scintille che fuoriescono dal cilindro!

Non fare la manutenzione o sistemare l'apparecchiatura vicino a fiamme libere.

Controllare periodicamente la tenuta del tappo serbatoio.

Usare solo candele intatte omologate da STIHL – ved. „Dati tecnici“.

Controllare il cavo di accensione (isolamento perfetto, attacco solido).

Verificare che il silenziatore sia in perfette condizioni.

Non lavorare con silenziatore difettoso o senza – pericolo d'incendio! – danni all'udito!

Non toccare il silenziatore caldo – pericolo di ustioni!

Le condizioni degli elementi antivibratori condizionano il livello delle vibrazioni – controllare periodicamente gli elementi.

Per eliminare le anomalie, spegnere il motore.

Completamento dell'apparecchiatura

Montare le fascette e il flessibile a soffietto

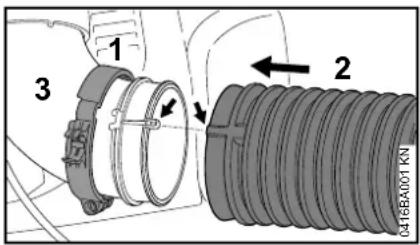

1 2 3 04168A001.KN

• Spingere la fascetta (1) (con graffa di supporto per il tirante gas) sul collettore (3)
• Calzare il flessibile a soffietto (2) sul collettore (3)

1 2 3 4 0416BA002.KN

• Calzare la fascetta (1) sul flessibile a soffietto (2) - l'occhio della vite è rivolto verso il basso
  ● Fissare la fascetta (1) con la vite (4)

italiano

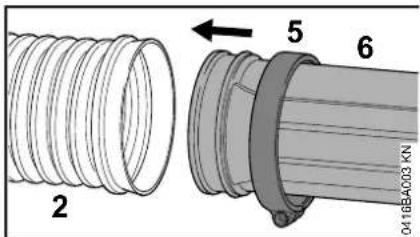

2 5 6 0416BA03 KN

• Spingere la fascetta (5) (senza graffa di supporto per il tirante gas) sul tubo soffiatore (6)
• Spingere il tubo soffiatore (6) nel flessibile a soffietto (2)

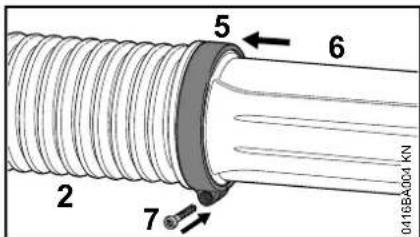

5 6 2 7 0416BA004 KN

• calzare la fascetta (5) sul flessibile a soffietto (2)
• orientare la fascetta (5) e il tubo soffiatore (6) – come in figura
  ● Fissare la fascetta (5) con la vite (7)

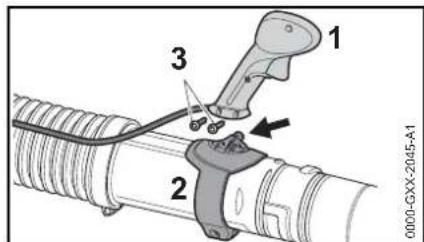

Montaggio dell'impugnatura di comando

1 2 3 0000-GXX-2045-A1

• Innestare l'impugnatura di comando (1) sull'attacco (2)
  ● Avvitare e serrare le viti (3)

0416BA08 KN 4 5 6

- Innestare a scatto il tirante gas (4) con la bussola (5) nella graffa di supporto (6)

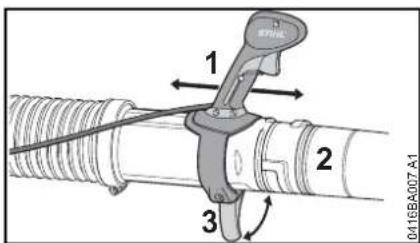

Regolazione dell'impugnatura di comando

1 2 3 0416BA007 A1

• Aprire la leva di bloccaggio (3)
• spostare l'impugnatura (1) in senso longitudinale sul tubo soffiatore (2) e regolarla secondo la lunghezza del braccio
  ● Chiudere la leva di bloccaggio (3)

Montare e smontare l'ugello

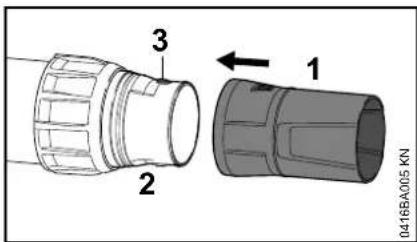

Montaggio dell'ugello a getto piatto

3 2 1 0416BA005 KN

- Calzare la bocchetta (1) sul tubo soffiatore (2) e innestarla a scatto nel perno (3)

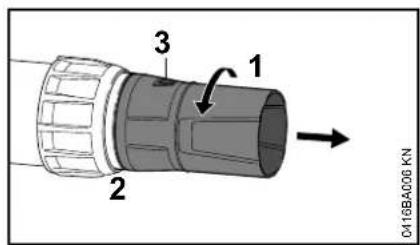

Smontaggio della bocchetta

0416BA006 KN 1 2 3

● Girare la bocchetta (1) in direzione della freccia fino a coprire i perni (3)
- Estrarre la bocchetta (1) dal tubo soffiatore (2)

Regolare il tubo soffiatore

1 2 018BA015 KN

• Svitare leggermente il dado a risvolto (1)
• Estrarre il tubo (2) alla lunghezza voluta
• Riavvitare il dado (1)

Riferimento di usura sulla bocchetta

Durante il lavoro la parte anteriore della bocchetta si consuma per il contatto abrasivo con il fondo. La bocchetta è un particolare di usura; quando si raggiunge il riferimento di usura, deve essere sostituita.

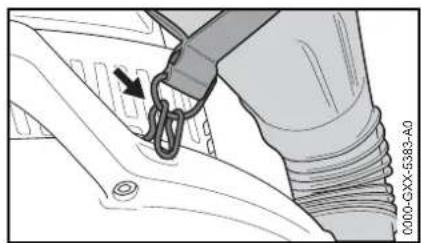

Dispositivo ausiliario di trasporto

Per lo stoccaggio e il trasporto, il tubo soffiatore può essere appeso per l'involucro soffiante.

- Agganciare l'occhiello al gancio dell'involucro soffiante

! AVVERTENZA

Nel caso in cui il motore venisse avviato mentre il tubo soffiatore è agganciato, aria e particelle di sporco possono essere soffiate sul volto e sugli occhi dell'operatore.

- Sganciare il tubo soffiatore quando viene avviato il motore

AVVISO

Qualora venissero appesi al gancio vestiti o altri oggetti, le aperture possono venire ostruite e il motore potrebbe surriscaldarsi.

• Utilizzare il gancio esclusivamente per appendervi il tubo soffiatore per lo stoccaggio o il trasporto.
• Non appendervi vestiti o altri oggetti.

italiano

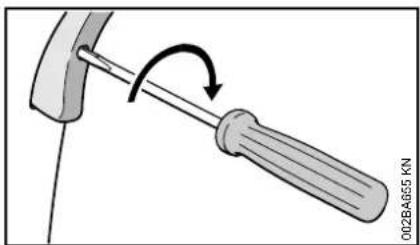

Impostazione del tirante gas

Dopo il montaggio dell'apparecchiatura o dopo un periodo di esercizio prolungato, può essere necessario correggere l'impostazione del tirante gas.

Impostare il tirante solo con l'apparecchiatura completamente montata.

• Posizionare il grilletto su tutto gas
• Girare la vite nel grilletto in direzione della freccia fino alla prima resistenza. Avvitarla poi di un altro mezzo giro

Addossamento della tracolla

Regolazione della tracolla

A B 271BA047 KN

A Tirando le estremità, le cinghie si tendono
B Sollevando le fibbie, le cinghie si allentano

C D 271BA048 kN

C Chiudere accostando le parti della chiusura
D Aprire la chiusura premendo insieme i ganci

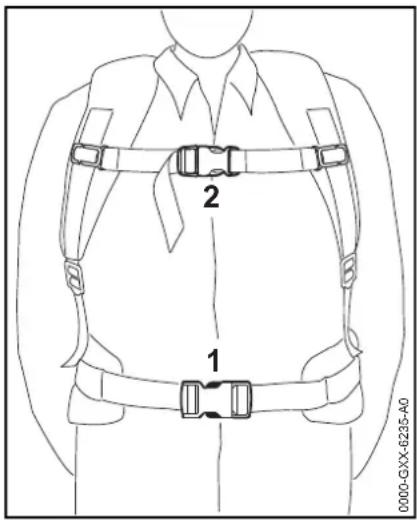

Addossare la tracolla

2 1 0000-GXX-6225-A0

● Caricare il soffiatore sulla schiena
● Chiudere la chiusura del cinturone (1)
● Chiudere la chiusura della cinghia a pettorale (2)
- Tendere le cinghie fintanto che il cinturone non sia posizionato sui fianchi e la piastra dorsale sulla schiena

Scaricamento della tracolla

• Allentare le cinghie
• Aprire la chiusura sulla cinghia pettorale e sul cinturone
• Scaricare il soffiatore dalla schiena

Carburante

Il motore deve essere alimentato con una miscela di benzina e olio motore.

! AVVERTENZA

Evitare il contatto diretto tra la pelle e il carburante e l'inalazione di vapori del carburante.

STIHL MotoMix

STIHL raccomanda di impiegare STIHL MotoMix. Questo carburante pronto per l'uso, privo di benzolo e di piombo, si distingue per un alto numero di ottano e garantisce sempre il giusto rapporto di miscelazione.

Per la massima durata utile del motore, lo STIHL MotoMix è miscelato con l'olio STIHL HP Ultra per motori a due tempi.

MotoMix non è disponibile su tutti i mercati.

Miscelazione del carburante

AVVISO

Materiali di esercizio inadatti o non conformi alle prescrizioni possono causare seri danni al propulsore. Benzina od olio motore di qualità inferiore possono danneggiare il motore, gli anelli di tenuta, le tubazioni e il serbatoio carburante.

italiano

Benzina

Usare solo benzina di marca con numero di ottano di almeno 90 ROZ – con o senza piombo.

La benzina con una parte di alcol superiore al 10% potrebbe causare irregolarità di marcia nei motori con carburatori regolabili a mano e non deve quindi essere usata per questi motori.

I motori con M-Tronic forniscono la piena potenza usando benzina con una parte di alcol fino al 25% (E25).

Olio motore

In caso di miscelazione autonoma del carburante, usare soltanto un olio per motore a due tempi STIHL o un altro olio motore ad alte prestazioni delle classi JASO FB, JASO FC, JASO FD, ISO-L- EGB, ISO-L-EGC o ISO-L-EGD.

STIHL prescrive un olio per motore a due tempi STIHL HP Ultra o un olio motore ad alte prestazioni equivalente per poter garantire il rispetto dei livelli di emissione dei gas di scarico per tutta la durata della macchina.

Rapporto di miscelazione

con olio STIHL per motori a due tempi 1:50; 1:50 = 1 parte di olio + 50 parti di benzina

Esempi

Quantità di benzina Olio STIHL per motori a due tempi 1:50

litri litri (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

italiano

Quantità di benzina litri litri (ml)	Olio STIHL per motori a due tempi 1:50
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)

- introdurre in una tanica omologata per carburante prima l'olio motore, poi la benzina e mescolare a fondo.

Conservazione della miscela di carburante

Conservarla solo in contenitori omologati per carburante in un luogo sicuro, asciutto e fresco, protetto dalla luce e dal sole.

La miscela di carburante invecchia – preparare solo una quantità sufficiente per qualche settimana. Non conservare la miscela di carburante oltre 30 giorni. Sotto l'effetto della luce, del sole, delle basse o delle alte temperature la miscela può diventare rapidamente inservibile.

STIHL MotoMix invece può essere conservato senza problemi fino a 2 anni.

- Prima del rifornimento, agitare vigorosamente la tanica

AVVERTENZA

Nella tanica può crearsi pressione – aprirla con cautela.

- Di tanto in tanto, pulire a fondo il serbatoio carburante e la tanica

Smaltire il residuo di carburante e il liquido usato per la pulizia come prescritto e rispettando l'ambiente.

Rifornimento del carburante

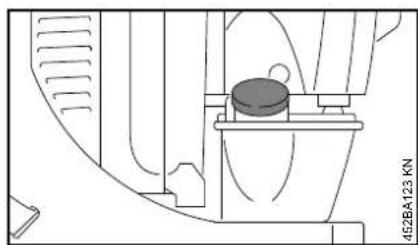

Preparazione dell'apparecchiatura

- Pulire il tappo di chiusura e la zona intorno prima del rifornimento per evitare che lo sporco penetri nel serbatoio

Aprire il bocchettone filettato

● Girare il tappo in senso antiorario fino a poterlo togliere dall'apertura del serbatoio
- Togliere il tappo

Introdurre il carburante

Evitare di spandere carburante durante il rifornimento; non riempire il serbatoio fino all'orlo. STIHL consiglia il sistema di riempimento STIHL (accessorio a richiesta).

Chiudere il tappo filettato

• Piazzare il tappo
• Girare il tappo in senso orario fino all'arresto e serrarlo a mano il più possibile

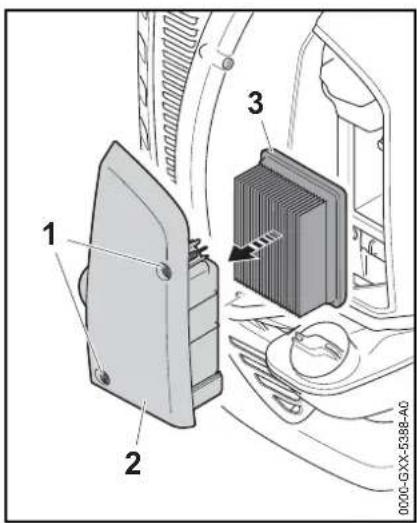

Esercizio invernale

Con temperature inferiori a +10 °C

1 2 3 0000-GXX-5388-A0

• Allentare le viti (1)
  ● Togliere il coperchio del filtro (2) insieme al filtro dell'aria (3)

4 0000-GYX-5389-A0

• Spostare il cursore (4) verso destra in posizione ✝ (modalità inverno)
• Applicare il coperchio del filtro (2) insieme al filtro dell'aria (3)
  ● Avvitare e stringere le viti (1)

Con temperature superiori a +20 °C

- Spostare il cursore (4) verso sinistra in posizione ⚙ (modalità estate)

Se il cursore (4) non viene spostato in posizione ☐ con temperature superiori a 20 °C, vi è il pericolo di anomalie al motore per surriscaldamento!

Informazione prima dell'avviamento

Prima dell'avvio, con il motore fermo, ispezionare e pulire se necessario i seguenti componenti:

• Piastra di base
• Griglia di protezione tra piastra dorsale e unità motore

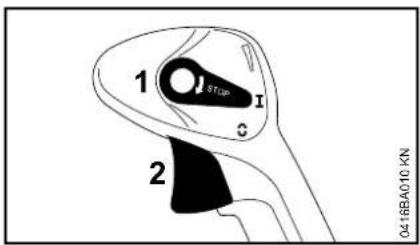

Posizioni della leva di comando

1 Stop 2 0416BA010.KN

1 Leva di posizionamento
2 Grilletto

Posizione "I"

Il motore gira o è pronto per partire. È possibile l'azionamento continuo del grilletto (2).

Posizione "0"

L'accensione viene interrotta, il motore si ferma. La leva (1) non s'innesta in questa posizione, ma scatta indietro in posizione "T". L'accensione viene reinserita automaticamente.

italiano

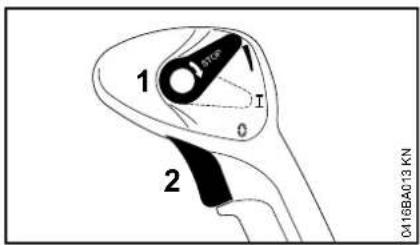

Fermo gas

1 STOP I 0 2 0416BA013 KN

Il grilletto (2) può essere arrestato in continuo.

Per sbloccare l'arresto:

- Riportare la leva di posizionamento (1) in posizione "I"

Avviamento/arresto del motore

Avviare il motore

- Attenersi alle norme di sicurezza

Avviare l'apparecchiatura solo su una base pulita e priva di polvere, in modo che l'apparecchiatura non l'aspiri.

STOP 0 I 04168A011KN

● La leva di posizionamento deve trovarsi su I

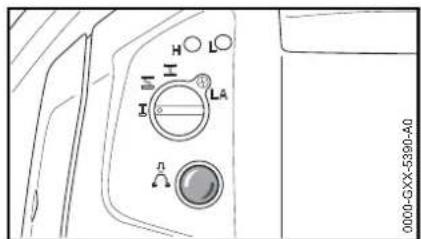

H L I LA 0000-GXX-5390-A0

- Premere almeno 6 volte la pompetta a sfera della pompa carburante manuale – anche se è piena di carburante

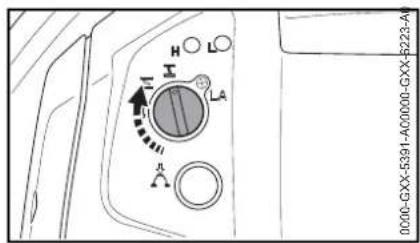

Motore freddo (avviamento a freddo)

H L I A 0000-GX-5391-A00000-GX-5223-A

- Ruotare la manopola della farfalla di avviamento su

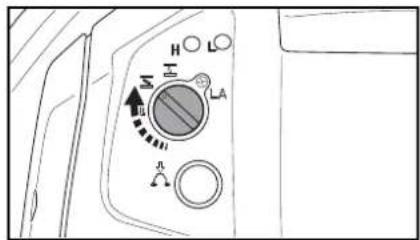

Motore caldo (avviamento a caldo)

H L Σ LA A

- Ruotare la manopola della farfalla di avviamento su

Questa impostazione vale anche quando il motore ha già girato, ma è ancora freddo.

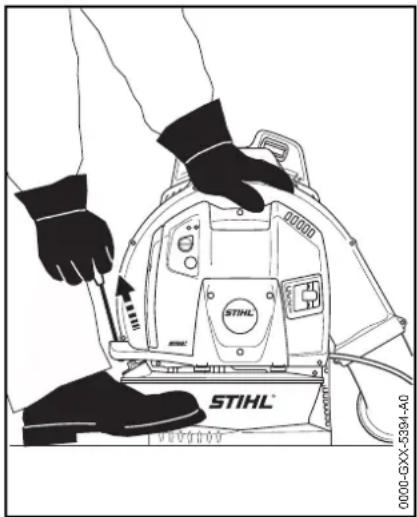

Avviamento

• Sistemare in modo stabile l'apparecchiatura sul terreno – accertarsi che non si trovino altre persone nella zona dell'ugello del tubo soffiatore e
• che il tubo soffiatore non sia appeso al gancio dell'involucro soffiante (posizione di trasporto)
• assumere una posizione sicura: con la mano sinistra sulla carcassa tenere l'apparecchiatura e bloccarla con un piede perché non si sposti

• Con la mano destra, tirare l'impugnatura di avviamento in modo uniforme e veloce - non estrarre la fune fino in fondo - pericolo di rottura!

• Non lasciare ritornare di scatto l'impugnatura – riaccompagnarla nella direzione opposta all'estrazione perché la fune possa riavvolgersi correttamente
  ● avviare finché il motore non parte

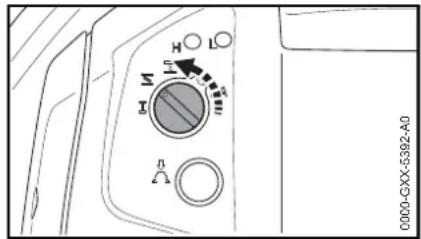

Dopo la prima accensione

H LO M I A 0000-GX-5392-A0

con motore freddo:

• girare la manopola della farfalla di avviamento su – riavviare finché il motore non gira
  con motore caldo:
• Continuare ad avviare finché il motore non parte

Non appena il motore gira

STOP I 2 0416BA012 KN

- Azionare il grilletto (2) – la manopola della farfalla scatta automaticamente nella posizione "I"

oppure

- spostare a mano la manopola della farfalla in posizione "T"

Il motore passa al minimo.

Con temperatura molto bassa

• Far girare il motore nella posizione per avviamento a freddo finché quasi non si spegne
• Se nella posizione per avviamento a freddo il motore si spegne, porre la manopola della farfalla di avviamento su e avviare nuovamente

Spegnere il motore

04168A016 KN I STOP

- Spostare la leva di posizionamento in direzione "0" – il motore si arresta – dopo l'azionamento la leva di posizionamento scatta nella posizione precedente

Dopo brevi interruzioni del lavoro

Se il soffiatore ha già funzionato e il motore è stato spento, dopo brevi interruzioni del lavoro il soffiatore può essere riavviato sulla schiena.

• L'apparecchiatura è sulla schiena – accertarsi che non si trovino altre persone nella zona dell'ugello del tubo soffiatore
  ● assumere una posizione sicura
• Tenere il tubo soffiatore dall'impugnatura di comando
• Con la mano sinistra, tirare l'impugnatura di avviamento in modo uniforme e veloce - non estrarre la fune fino in fondo - pericolo di rottura!
• Non lasciare ritornare di scatto l'impugnatura – riaccompagnarla nella direzione opposta all'estrazione perché la fune possa riavvolgersi correttamente
  ● Avviare finché il motore non parte

Se il motore non parte

Manopola per la farfalla di avviamento

Dopo la prima accensione, la manopola della farfalla di avviamento non è stata spostata tempestivamente su ∑, il motore è ingolfato.

1 2 0416BA013 KN

• Spostare verso l'alto la leva di posizionamento (1). Il grilletto (2) è in posizione "tutto gas".
  ● Avviare finché il motore non gira

Altre avvertenze per l'avviamento

Il motore non parte

• Verificare che tutti i comandi siano impostati correttamente
• Controllare se vi è carburante nel serbatoio; ev. rifornire
• Controllare se il raccordo candela è innestato saldamente
• Ripetere l'avviamento
• Controllare l'impostazione del tirante gas – ved. Impostazione del tirante gas

Il motore si spegne in posizione di avviamento a freddo o in accelerazione

• girare la manopola della farfalla di avviamento su - riavviare finché il motore non gira
  Il motore non parte nella posizione di avviamento a caldo ↘
• girare la manopola su 📁 – riavviare finché il motore non gira
  Il serbatoio è stato svuotato completamente
• Dopo il rifornimento premere la pompetta a sfera della pompa carburante manuale almeno 6 volte – anche se la pompetta a sfera è piena di carburante
• regolare la manopola della farfalla di avviamento secondo la temperatura del motore
• Riavviare il motore

Istruzioni operative Sostituzione del filtro aria

Durante il lavoro

Dopo un funzionamento prolungato a pieno regime, fare girare il motore al minimo ancora per breve tempo, fino a smaltire la maggior parte del calore mediante la corrente d'aria di raffreddamento. In questo modo i componenti del propulsore (impianto di accensione, carburatore) non vengono sottoposti ad una sollecitazione estrema per accumulo di calore.

Dopo il lavoro

Durante una breve pausa: lasciare raffreddare il motore: Conservare l'apparecchiatura in un luogo asciutto, non vicino a fonti di scintille, fino al prossimo impiego. Nelle pause più lunghe – ved. "Conservazione dell'apparecchiatura".

I filtri sporchi riducono la potenza del motore, aumentano il consumo di carburante e rendono difficile l'avviamento.

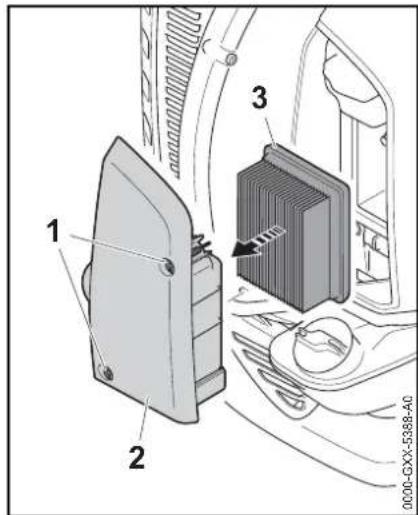

Se la potenza del motore diminuisce sensibilmente

1 2 3

• Allentare le viti (1)
• Togliere il coperchio del filtro (2) insieme al filtro dell'aria (3)
• Togliere il filtro dell'aria (3) dal coperchio del filtro (2).
• Sostituire il filtro dell'aria (3) sporco o difettoso

• inserire un nuovo filtro dell'aria (3) nel coperchio del filtro (2)

• Applicare il coperchio del filtro (2) insieme al filtro dell'aria (3)

• Avvitare e stringere le viti (1)

italiano

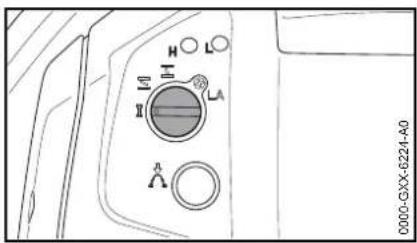

Impostazione del carburatore

Impostare il minimo

H L M A LA A 0000-GXX-6221-A0

Il motore si ferma al minimo:

- Girare lentamente in senso orario la vite di arresto del minimo (LA) finché il motore non gira regolarmente

Candela

• se la potenza del motore è insufficiente, l'avviamento difficoltà o il regime irregolare, controllare prima di tutto la candela
• dopo circa 100 ore di esercizio sostituire la candela – anche prima se gli elettrodi sono molto corrosi – usare solo candele schermate omologate da STIHL – ved. „Dati tecnici“.

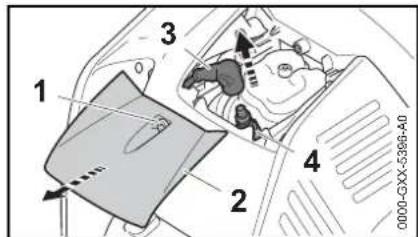

Smontaggio della candela

1 2 3 4 0000-GX-5396-A0

• Allentare la vite (1)
  ● Togliere il coperchio (2)
  ● Estrarre il raccordo candela (3)
• Svitare la candela di accensione (4)

Controllare la candela

000BA039 KN A

• pulire la candela sporca
• controllare la distanza degli elettrodi (A) – se necessario, correggerla – per il valore ved."Dati tecnici"
• eliminare le cause dell'imbrattamento della candela.

Le possibili cause sono:

• eccesso di olio motore nel carburante
• filtro aria sporco
• condizioni di esercizio improprie

1 000BA045 KN

AVVERTENZA

In caso di dado non correttamente avvitato o assente (1) sussiste il rischio di scintille. Se si lavora in ambienti infiammabili o esplosivi, sussiste il

rischio di incendi o esplosioni. Sussiste il rischio di ferire gravemente le persone oppure di provocare danni materiali.

● utilizzare candele schermate con dado di collegamento fisso

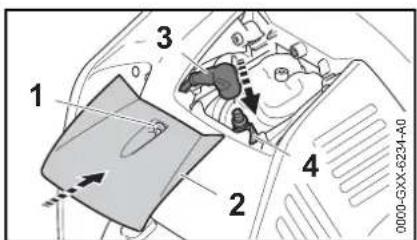

Montaggio della candela

1 2 3 4 0000-GX-6234-A0

• Avvitare la candela (4) e premere forte il raccordo candela (3) sulla candela (4)
• Inserire il coperchio (2)
• Avvitare e stringere la vite (1)

AVVISO

Se il soffiatore viene azionato con coperchio smontato, il motore può surriscaldarsi e subire dei danni.
- Azionare il soffiatore esclusivamente con coperchio montato

Conservazione dell'apparecchiatura

Con intervalli di esercizio a partire da circa 3 mesi

• Vuotare e pulire il serbatoio del carburante in un luogo ben ventilato
• Smaltire il carburante secondo le norme e rispettando l'ambiente
• Vuotare il carburatore facendo funzionare il motore fino al completo esaurimento del carburatore – altrimenti le membrane nel carburatore possono incollarsi
• Pulire a fondo l'apparecchiatura, specialmente le alette del cilindro e il filtro dell'aria
• Conservare l'apparecchiatura in un luogo asciutto e sicuro. Preservarla dall'uso non autorizzato (per es. da parte di bambini).

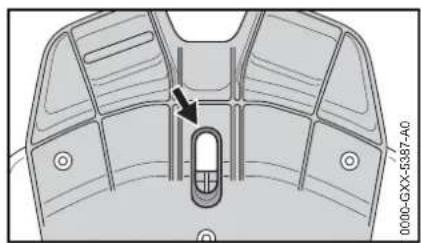

Appendere il soffiatore

Il soffiatore può essere appeso utilizzando il foro (freccia) della piastra dorsale.

Controllo e manutenzione da parte del rivenditore

Succhieruola nel serbatoio carburante

- Fare sostituire una volta all'anno la succhieruola nel serbatoio carburante.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore STIHL.

Istruzioni di manutenzione e cura

Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (notevole sviluppo di polvere ecc.) e di tempi d'impiego quotidiano più lun-ghi, abbreviare conformemente gli intervalli indicati.		Prima di iniziare il lavoro	Al termine del lavoro o quotidianamente	Dopo ogni rifornimento di carburante	Ogni settimana	Ogni mese	Ogni anno	In caso di anomalia	In caso di danneggiamento	Se occorre
Macchina completa	Esame visivo (condizioni, tenuta) X		X
	pulire X
Impugnatura di comando Prova del funzionamento X X
Filtro aria sostituire X
Pompa carburante manuale	controllare X
	riparare da parte del rivenditore ^1)								X
Filtro nel serbatoio carburante	controllo da parte del rivenditore ^1)							X
	sostituzione del filtro da parte del rivenditore ^1)						X			X
Serbatoio carburante pulire X
Carburatore	Controllo del minimo X X
	Correggere il minimo X
Candela di accensione	regolazione della distanza degli elettrod X
	sostituire ogni 100 ore di esercizio
Apertura di aspirazione per aria di raffreddamento	Esame visivo X
	pulire				X
Gioco della valvola	in caso di calo di potenza o forze di avviamento sensibilmente aumentate, controllare il gioco della valvola e farlo regolare eventualmente dal rivenditore ^1)							X		X
Camera di combustione	pulizia da parte del rivenditore ogni 150 ore di esercizio ^1)									X
Viti e dadi accessibili (eccetto le viti di registro)	stringere									X
Elementi antivibratori	controllare X
	sostituire da parte del rivenditore ^1)							X	X

italiano

Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (notevole sviluppo di polvere ecc.) e di tempi d'impiego quotidiano più lun- ghi, abbreviare conformemente gli intervalli indicati.		Prima di iniziare il lavoro	Al termine del lavoro o quotidianamente	Dopo ogni rifornimento di carburante	Ogni settimana	Ogni mese	Ogni anno	In caso di anomalia	In caso di danneggiamento	Se occorre
Retina di protezione dell'aspirazione aria di soffiatura	controllare X X
	pulire X
Piastra di base	controllare X X
	pulire X
Tirante gas Impostazione X
Autoadesivi per la sicurezza sostituire X

1)
STIHL consiglia il rivenditore STIHL

italiano

Ridurre al minimo l'usura ed evitare i danni

L'osservanza delle direttive di queste Istruzioni d'uso evita l'usura eccessiva e danni all'apparecchiatura.

L'uso, la manutenzione e la conservazione dell'apparecchiatura devono essere eseguiti come descritto in queste Istruzioni d'uso.

L'utente risponde di tutti i danni causati dalla mancata osservanza delle istruzioni di sicurezza, d'uso e di manutenzione. Ciò vale soprattutto per:

– le modifiche al prodotto non autorizzate da STIHL
- l'impiego di attrezzi o accessori non omologati o adatti per l'apparecchiatura, o di qualità mediocre
- uso improprio dell'apparecchiatura
- impiego dell'apparecchiatura in manifestazioni sportive o competitive
- danni conseguenti all'impiego protratto dell'apparecchiatura con componenti difettosi

Operazioni di manutenzione

Si devono eseguire regolarmente tutte le operazioni riportate nel capitolo „Istruzioni di manutenzione e cura“. Se queste operazioni di manutenzione non potessero essere eseguite dall'utente, affidarle ad un rivenditore.

STIHL consiglia di fare eseguire le operazioni di manutenzione e cura solo dal rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.

Se gli interventi vengono trascurati o eseguiti non correttamente, possono verificarsi danni, dei quali dovrà rispondere l'utente. Fra questi vi sono:

• danni al riduttore causati da manutenzione non tempestiva o eseguita non correttamente (per es. filtri dell'aria e del carburante), impostazione errata del carburatore o pulizia insufficiente dei condotti dell'aria di raffreddamento (feritoie di aspirazione, alette del cilindro)
• danni da corrosione e altro per conservazione impropria
• danni all'apparecchiatura causati dall'impiego di ricambi di qualità mediocre.

Particolari di usura

Alcuni particolari dell'apparecchiatura, anche se usati secondo la destinazione, sono soggetti a normale usura, e devono essere sostituiti a tempo debito, secondo il tipo e la durata dell'impiego. Ne fanno parte, fra gli altri:

• filtro (aria, carburante)
• dispositivo di avviamento
• candela
• elementi di smorzamento del sistema antivibratorio

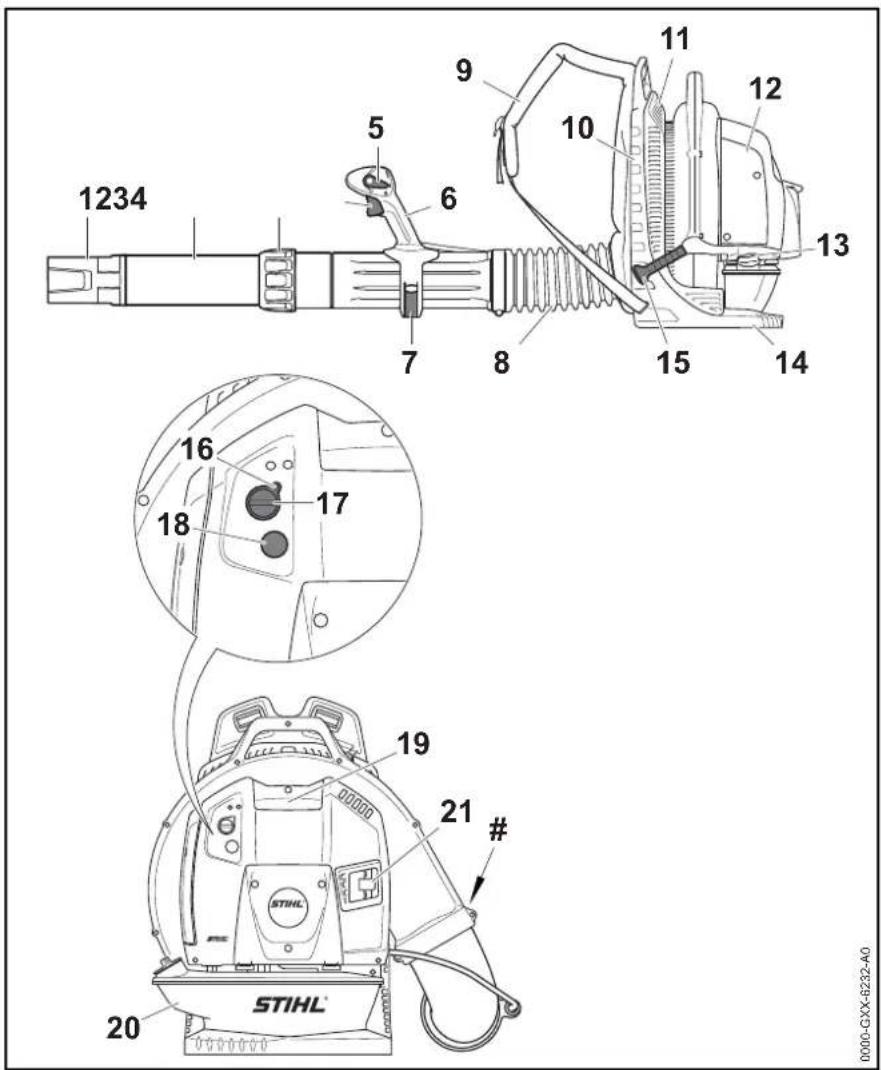

Componenti principali

1234 5 6 7 8 9 10 11 12 13 15 14 16 17 18 19 20

STIHL STIHL

0000-GXX-6232-A0

1 Ugello
2 Tubo soffiatore
3 Dado a risvolto
4 Grilletto
5 Leva di posizionamento
6 Impugnatura di comando
7 Leva di bloccaggio
8 Flessibile a soffietto
9 Tracolla
10 Piastra dorsale
11 Retina di protezione
12 Filtro aria
13 Tappo serbatoio
14 Piastra di base
15 Impugnatura di avviamento
16 Vite di arresto del minimo (LA)
17 Manopola della farfalla di avviamento
18 Pompa carburante manuale
19 Spina del cavo di accensione
20 Serbatoio carburante
21 Silenziatore

Numero di matricola

italiano

Dati tecnici

Propulsore

Motore STIHL 4-MIX

Cilindrata: 79,9 cm 3

Alesaggio: 50 mm

Corsa del pistone: 40,7 mm

Regime del minimo: 2500 1/min

Impianto di accensione

Magnete di accensione a comando elettronico

Candela

(schermata): NGK CMR 6 H

Distanza fra gli

elettrodi: 0,5 mm

Sistema di alimentazione carburante

Carburatore a membrana, insensibile all'inclinazione, con pompa carburante integrata

Capacità serbatoio

carburante: 2000 cm 3 (2,0 l)

Portata di soffiatura

Potenza di soffiatura: 41 N

Velocità dell'aria: 81 m/s

Portata dell'aria: 1700 m ^3 /h

Velocità max. dell'aria: 97 m/s

Portata max. dell'aria 2025 m³/h (senza impianto di soffiatura):

Peso

senza rifornimenti: 11,7 kg

Livelli acustici e di vibrazioni

Per altri particolari sull'osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, ved. www.stihl.com/vib

Livello di pressione acustica L _peq secondo DIN EN 15503

104 dB(A)

Livello di potenza acustica L_w secondo DIN EN 15503

112 dB(A)

Vibrazioni a_hv,eq secondo EN ISO 15503

Versione standard

Impugnatura destra

BR 800: 3,5 m/s^2

Versione con impugnatura a manubrio

Impugna- Impugna-tura sinistra tura destra

BR 800: 2,9 m/s^2 2,3 m/s^2

Per il livello di pressione acustica e per quello di potenza acustica, il valore K-secondo la direttiva 2006/42/CE = 2,0 dB(A); per il valore vibratorio, il valore K-secondo la direttiva 2006/42/CE = 2,0 m/s ^2 .

REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH (EG) n. 1907/2006, ved. www.stihl.com/reach

Valore delle emissioni dei gas di scarico

Il valore CO₂ misurato nella procedura di omologazione del tipo UE è riportato all'indirizzo www.stihl.com/co2 nei dati tecnici specifici per il prodotto.

Il valore di CO₂ misurato è stato calcolato su un motore rappresentativo secondo una procedura di collaudo standardizzata a condizioni di laboratorio e non rappresenta alcuna garanzia esplicita o implicita in merito alle prestazioni di un determinato motore.

Con l'uso conforme descritto nelle presenti istruzioni per l'uso e la manutenzione, vengono soddisfatti i requisiti in vigore per le emissioni dei

gas di scarico. In caso di alterazioni al motore decade l'autorizzazione all'esercizio.

Avvertenze per la riparazione Smaltimento

Gli utenti di questa apparecchiatura possono eseguire solo le operazioni di manutenzione e di cura descritte nelle Istruzioni d'uso. Le riparazioni più complesse devono essere eseguite solo da rivenditori.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso rivenditori STIHL. Ai quali sono regolarmente offerti corsi di aggiornamento e messe a disposizione informazioni tecniche.

Nelle riparazioni montare solo particolari autorizzati da STIHL per questa apparecchiatura o particolari tecnicamente equivalenti. Usare solo ricambi di prima qualità. Diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura.

STIHL consiglia di impiegare ricambi originali STIHL.

I ricambi originali STIHL si riconoscono dal numero di codice STIHL del ricambio, dal logo STIHL ed eventualmente dalla sigla d'identificazione del ricambio STIHL (i ricambi piccoli possono portare anche solo la sigla).

Nello smaltimento, rispettare le specifiche norme dei singoli paesi.

000BA073 KN

I prodotti STIHL non fanno parte dei rifiuti domestici. Conferire il prodotto, la batteria, l'accessorio e l'imballaggio STIHL al riutilizzo ecologico.

Presso il rivenditore STIHL sono disponibili informazioni aggiornate sugli accessori a richiesta.

italiano

Dichiarazione di conformità UE

dichiara sotto la propria esclusiva responsabilità che

Dispositivo: Soffiatore

Marchio di fabbrica: STIHL

Tipo: BR 800

BR 800 C

Identificazione di 4283 serie:

Cilindrata: 79,9 cm 3

corrisponde alle disposizioni pertinenti delle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:

EN ISO 12100, EN 15503, EN 55012, EN 61000-6-1

Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla direttiva 2000/14/CE, Allegato V, applicando la norma ISO 11094.

Livello di potenza acustica misurato

110 dB(A)

Livello di potenza acustica garantito

112 dB(A)

Documentazione tecnica conservata presso:

L'anno di costruzione e il numero di matricola sono indicati sull'apparecchiatura.

responsabile dati e disposizioni sul prodotto e omologazione

italiano

italiano

0458-490-9421-A

BIC

www.stihl.com
