Tipo di prodotto	Macchina da caffè espresso con macinacaffè integrato
Marca	Lavazza
Modello	Assoluta
Dimensioni (A x L x P)	358 mm x 220 mm x 435 mm
Peso	10 kg
Alimentazione elettrica	220-240 V, 50-60 Hz
Capacità del serbatoio dell'acqua	1,5 L (1,3 L con filtro)
Capacità del contenitore dei chicchi	Non specificata (uso domestico)
Pressione (non specificata ma tipica)	15 bar (stima)
Funzioni caffè	Espresso, Lungo, Lungo XL, Dose libera caffè
Funzioni latte	Cappuccino, Cappuccino XL, Latte Macchiato, Latte schiumato caldo/freddo
Regolazioni	Intensità dell'aroma, grado di macinatura, temperatura (Boost), schiuma (Boost)
Connettività	Wi-Fi (2,4 GHz) e Bluetooth (2,402-2,480 GHz)
Interfaccia utente	Pannello di controllo touch con anello luminoso
Manutenzione	Pulizia quotidiana delle vaschette e del contenitore della polvere; decalcificazione ogni 2-3 mesi con decalcificante Lavazza
Sicurezza	Spegnimento automatico, protezione antigoccia, non immergere, utilizzo da parte di bambini >8 anni sotto supervisione
Accessori forniti	Brocca per latte, spazzolino per pulizia, supporto per tazza espresso
Consumo in standby (Low Power)	0,47 W (non in rete), 0,6 W (in rete)
Ricambi e riparabilità	Riparazioni esclusivamente presso centri autorizzati Lavazza; ricambi originali consigliati
Informazioni generali	Destinato ad uso domestico e similare; smaltimento conforme RAEE

Domande frequenti - Assoluta Lavazza

Come decalcificare la macchina Lavazza Assoluta?

La decalcificazione è necessaria ogni 2-3 mesi. Utilizzare solo il decalcificante Lavazza. Mettere la macchina in modalità risparmio energetico, rimuovere la vaschetta e il contenitore, tenere premuti i pulsanti LUNGO e Dose libera per 5 secondi fino al segnale acustico. Seguire le istruzioni a schermo: versare 250 ml di decalcificante + 250 ml di acqua nel serbatoio, quindi avviare il ciclo. Dopo la fase 1, risciacquare con acqua fresca. Non usare mai aceto.

Cosa fare se il caffè non ha crema?

Verifica che i chicchi di caffè siano freschi. Utilizza una nuova confezione di chicchi. Se il problema persiste, contatta il servizio clienti Lavazza.

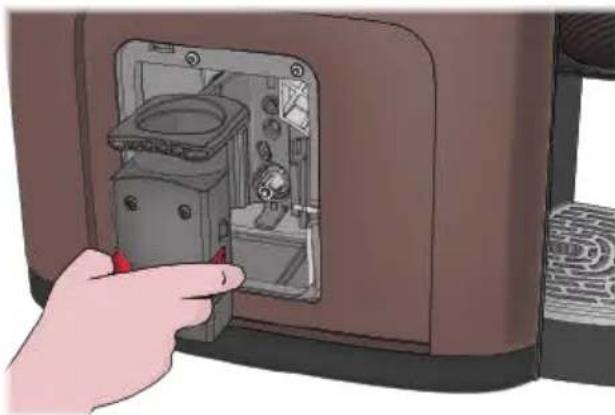

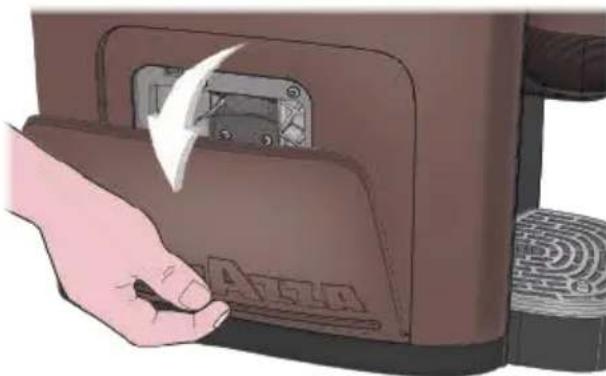

Come pulire il gruppo infusione?

Apri lo sportello di servizio, rimuovilo, quindi premi i pulsanti arancioni per estrarre il gruppo infusione. Sciacqualo sotto acqua corrente senza detersivo, asciugalo e reinseriscilo. Riposiziona lo sportello. La macchina richiede questa pulizia quando l'indicatore lampeggia rapidamente.

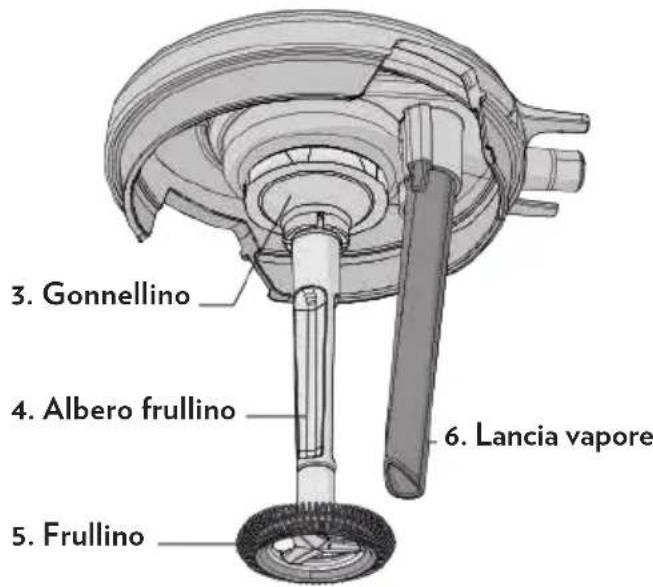

Perché il latte non schiuma?

Utilizza latte intero o scremato freddo (0-4°C). Assicurati che la spirale del frustino nella brocca del latte sia montata correttamente. Se il problema persiste, effettua una decalcificazione con il decalcificante Lavazza.

Come regolare la macinatura?

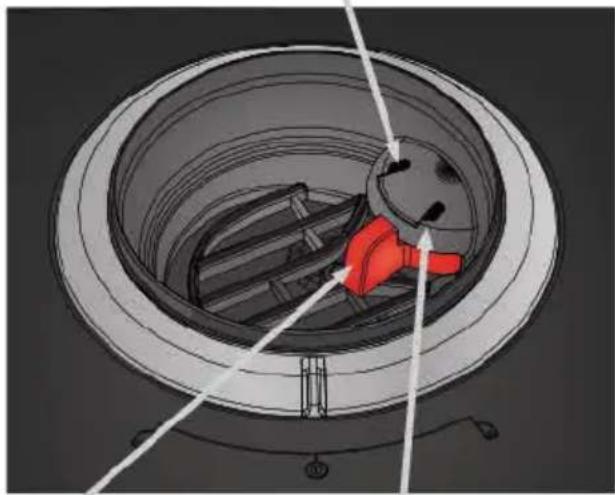

Il selettore del grado di macinatura si trova all'interno del contenitore dei chicchi. Ruotalo verso il simbolo di macinatura fine (espresso) o grossolana (caffè crema). Azionalo SOLO quando il macinacaffè è in funzione. Non lasciarlo in posizione intermedia.

Cosa significa la spia arancione fissa sul contenitore della polvere?

La spia arancione fissa indica che il contenitore della polvere di caffè è pieno. Apri la vaschetta raccogligocce esterna, svuota e pulisci il contenitore della polvere, poi rimettilo in posizione.

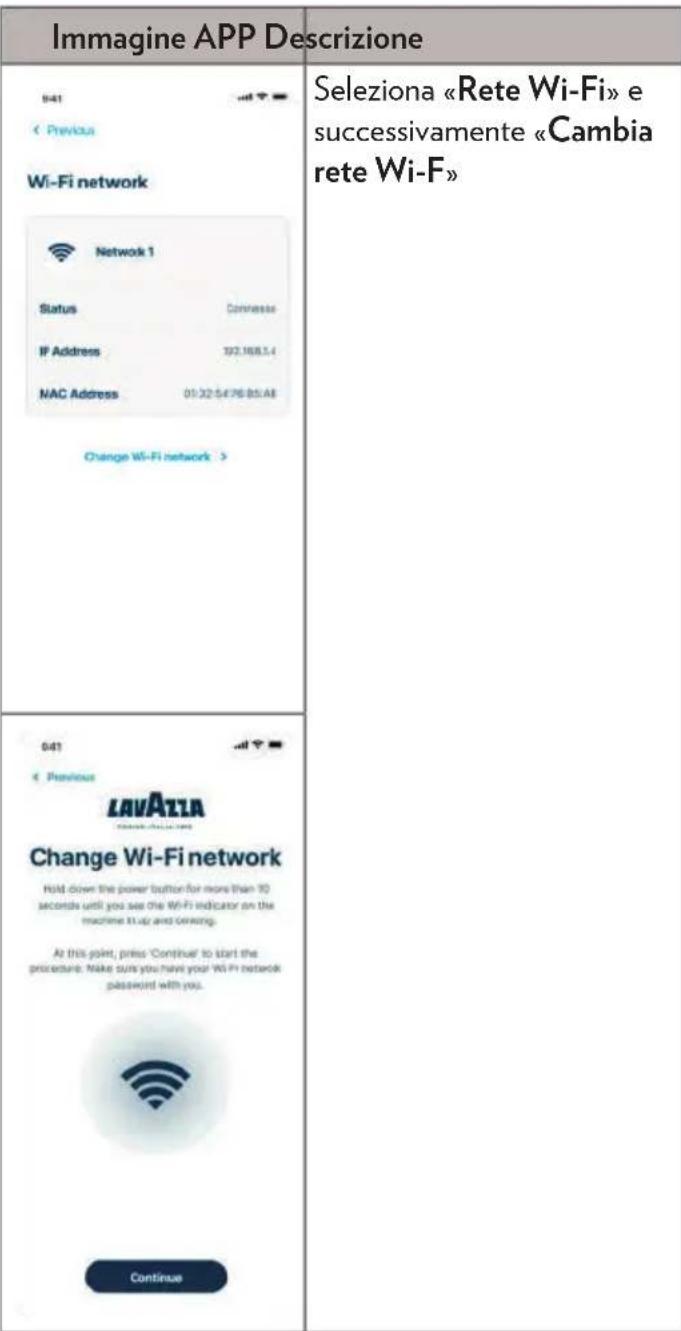

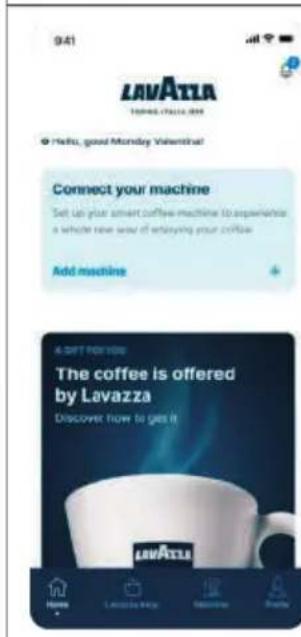

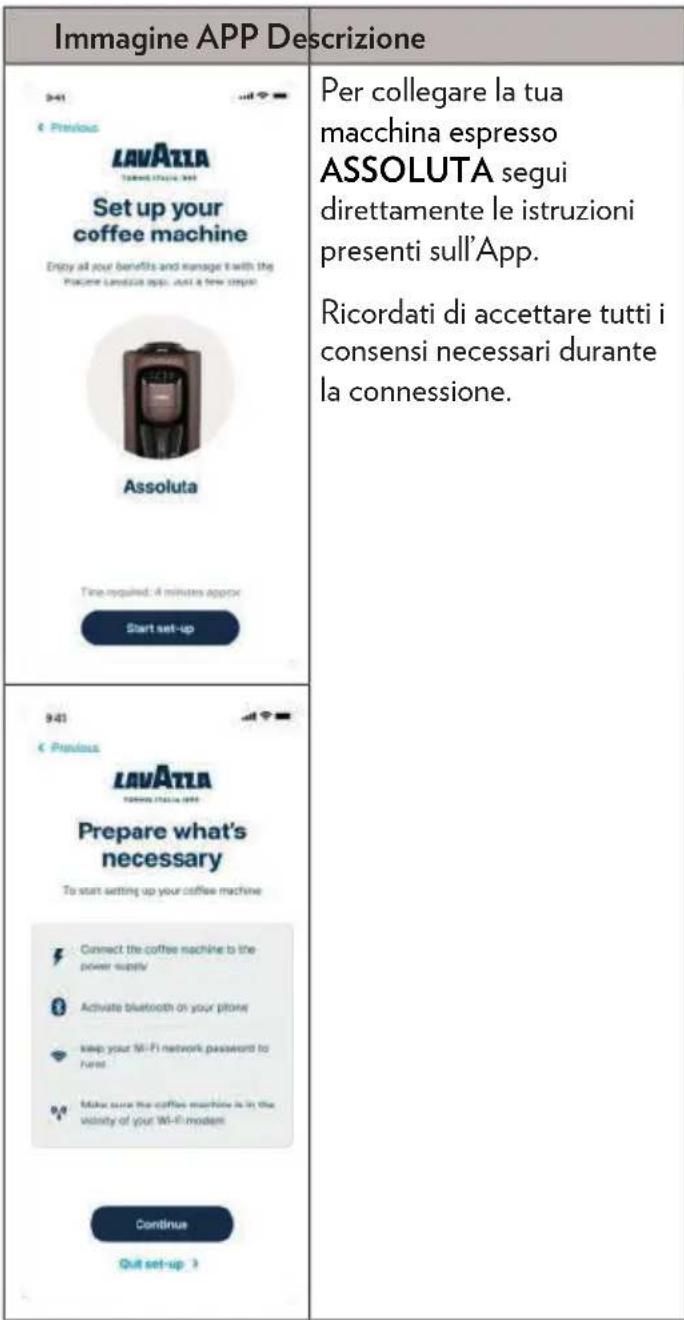

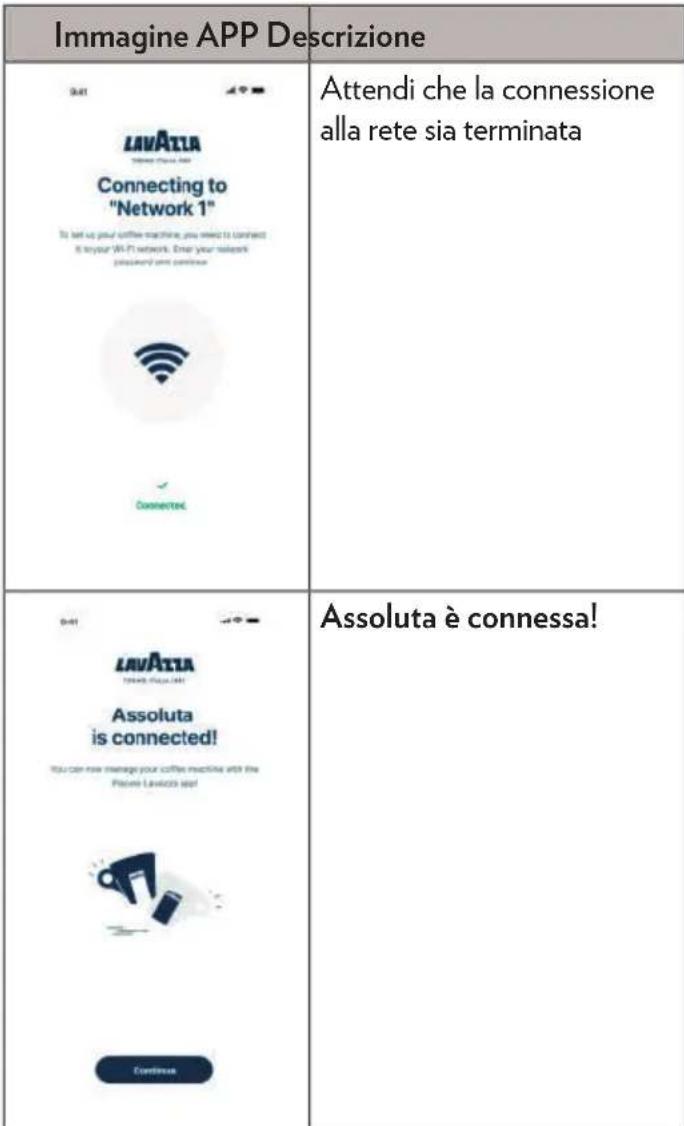

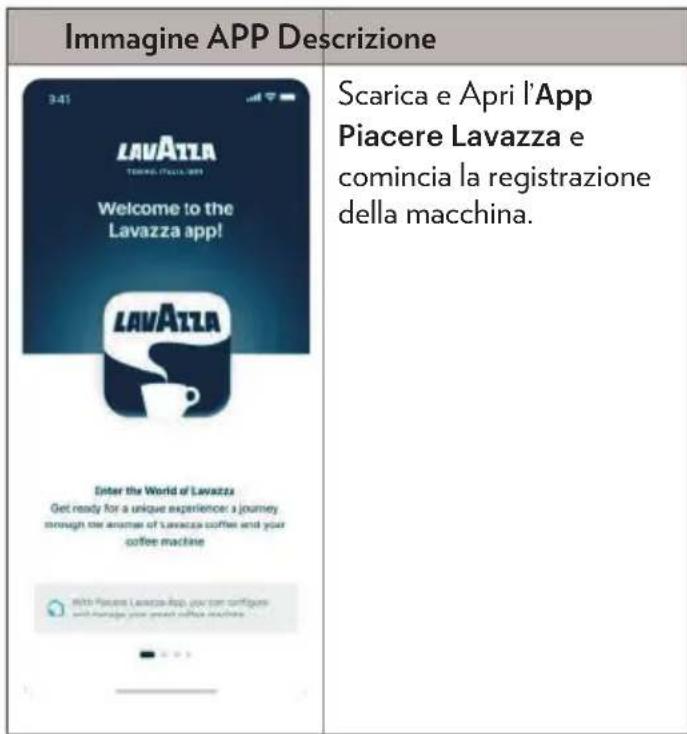

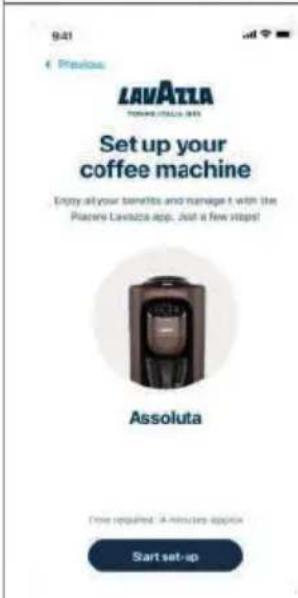

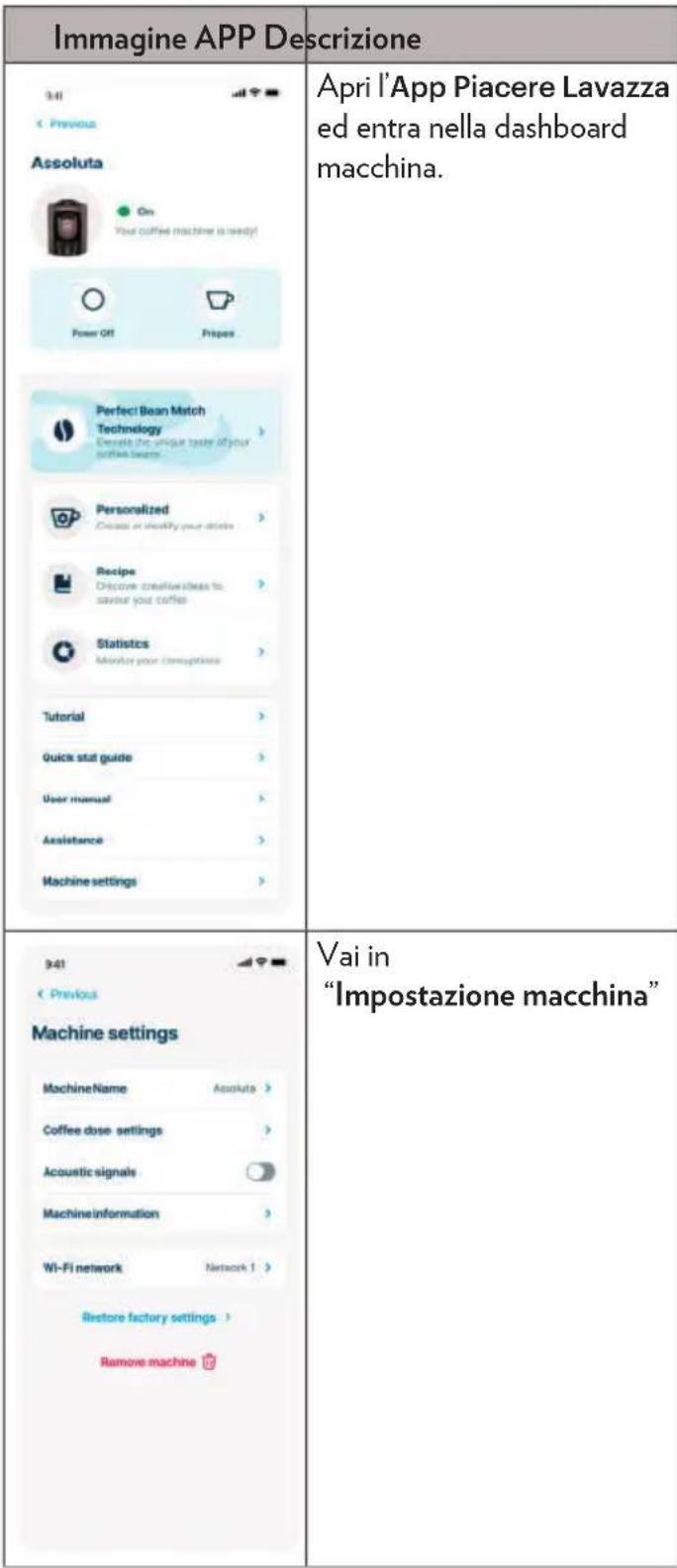

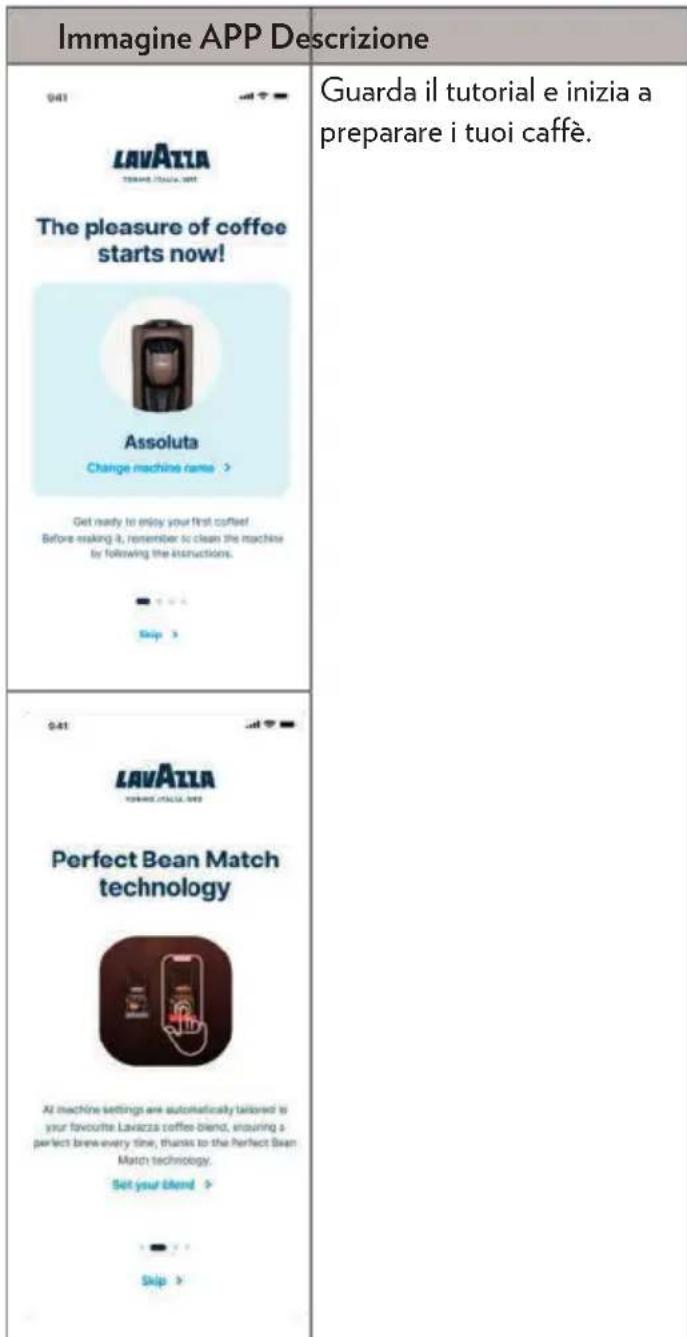

Come connettere la macchina in Wi-Fi?

La macchina Assoluta è dotata di Wi-Fi e Bluetooth. Per attivare il Wi-Fi, metti la macchina in modalità risparmio energetico, quindi tieni premuto il pulsante di accensione per 20 secondi fino a 3 segnali acustici e 3 lampeggi dell'icona Wi-Fi. La macchina si connette in DHCP.

Perché la macchina non eroga caffè?

Verifica che il serbatoio dell'acqua sia pieno e correttamente inserito, che il distanziatore di cartone sotto il serbatoio sia stato rimosso e che ci siano abbastanza chicchi. Se il circuito è ostruito dal calcare, effettua una decalcificazione. Scollega e ricollega la macchina dopo 10 secondi.

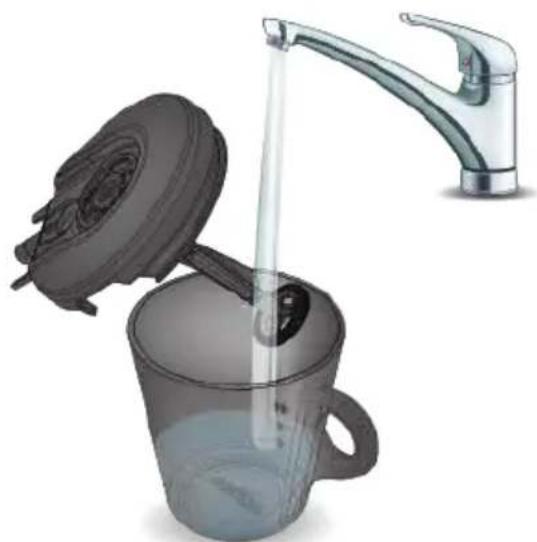

Come preparare un cappuccino con la brocca del latte?

Riempi la brocca del latte con acqua fresca non gassata fino al segno CAPPUCCINO. Chiudi il coperchio, inserisci la brocca nella macchina (un segnale acustico conferma). Tocca il pulsante CAPPUCCINO (80 ml). La macchina riscalda il latte, aggiunge il caffè e si ferma automaticamente. Pulisci la brocca dopo ogni utilizzo.

Cosa fare se la macchina emette un segnale acustico e mostra una spia rossa?

La spia rossa con segnale acustico può indicare un problema con la brocca del latte (montaggio errato del frustino, sporco). Verifica che il frustino sia inserito correttamente e che tutte le parti del coperchio siano pulite e in posizione. Se il problema persiste, contatta il servizio clienti Lavazza.

MANUALE UTENTE Assoluta Lavazza

Gentile Clients c congratuliamoper aver scelto la

macchinapresso ASSOLUTA Lavazza technologica e dal design elegante.

Prima di mettere in funzione la macchina, consigliamo di leggere attendamente

le istruzioni per l'uso che spiegano come utilizzarla, pulirla e mantenerla in perfetta efficienza.

Non ci resta che augurare la preparazione di tanti ottimi espressi e fantastiche preparazioni grazie a

LAVAZZA

FPage 91

Felicitations!

AVVIAMENTO MACCHINA 57
PRIMA ACCENSIONE 58

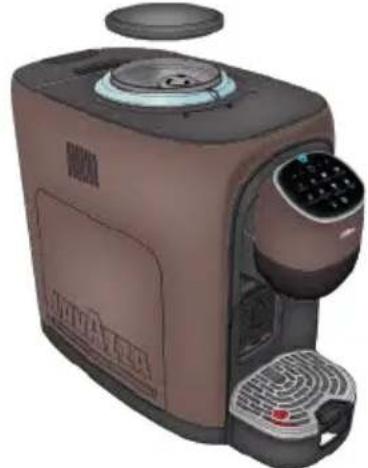

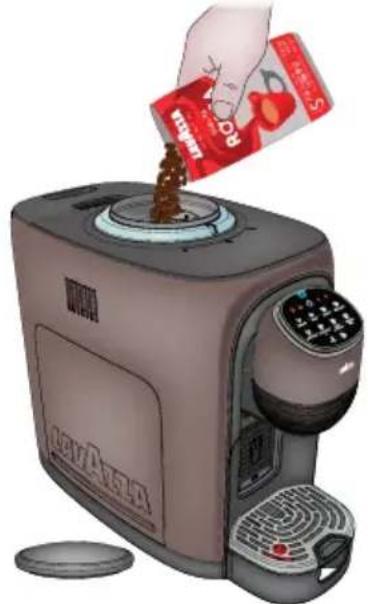

CONTENITORE CAFFE IN GRANI 59
59

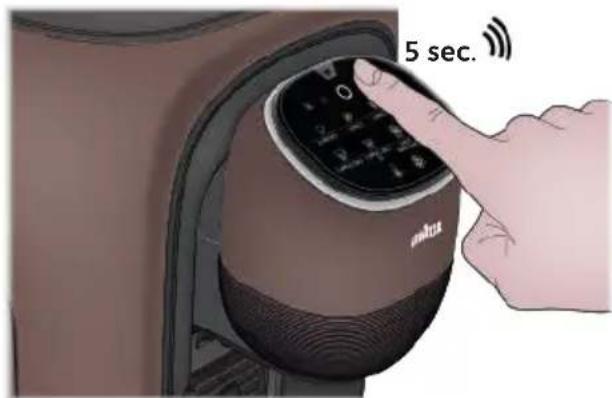

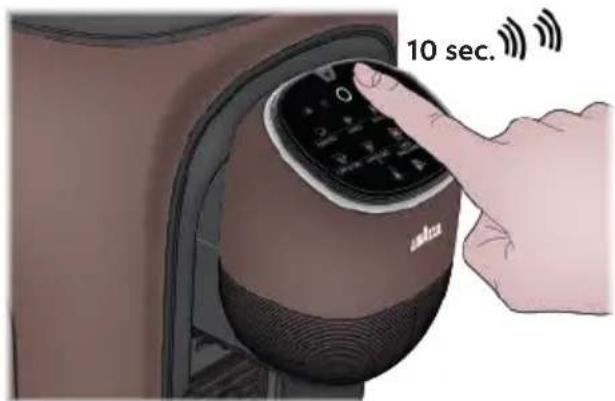

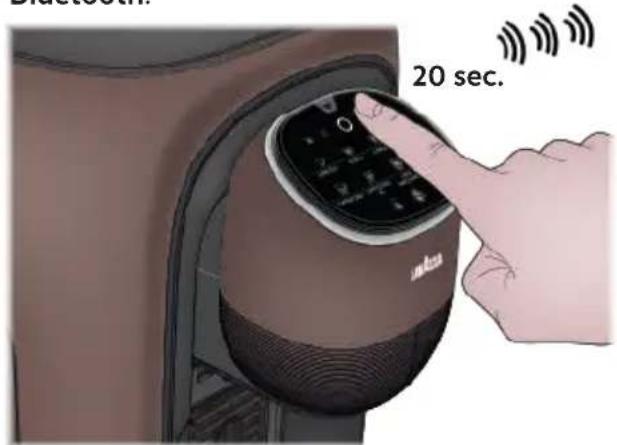

DISATTIVAZIONE/RIATTIVAZIONE Wi-Fi 60

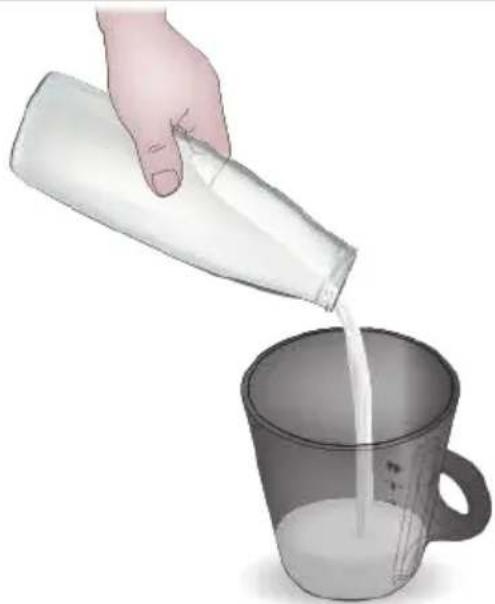

PREPARAZIONE BEVANDE A BASE DI LATTE

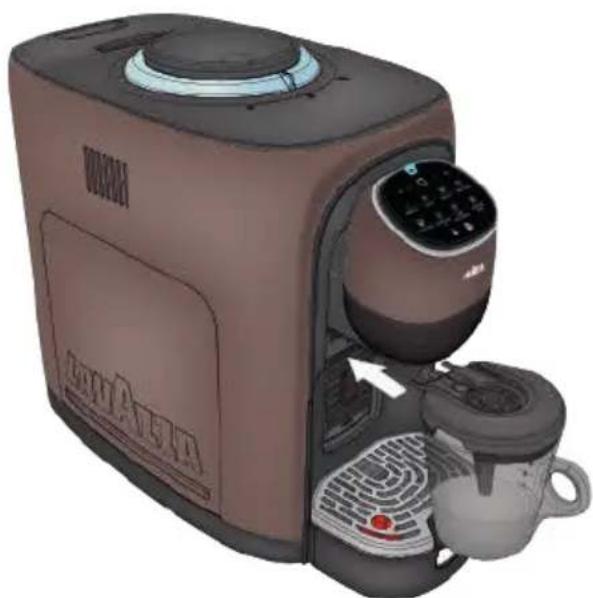

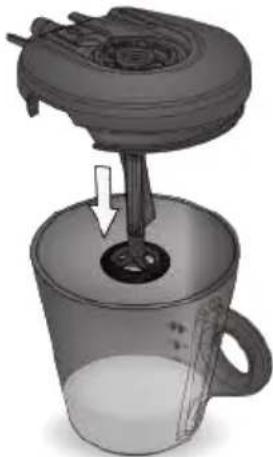

EROGAZIONE CAPPUCCINO 73

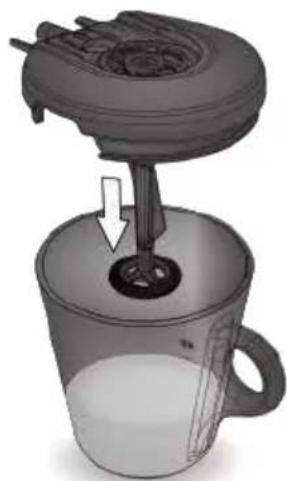

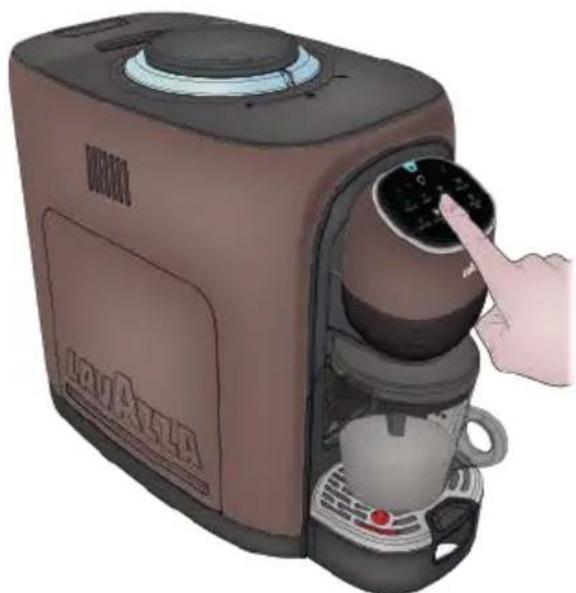

EROGAZIONE CAPPUCCINO XL 74

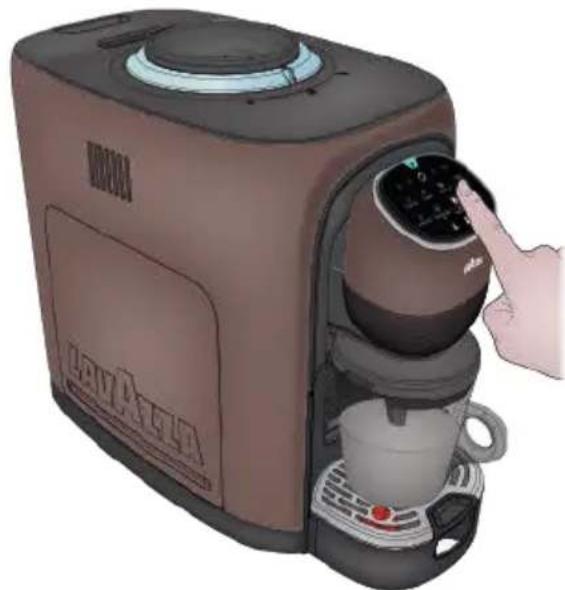

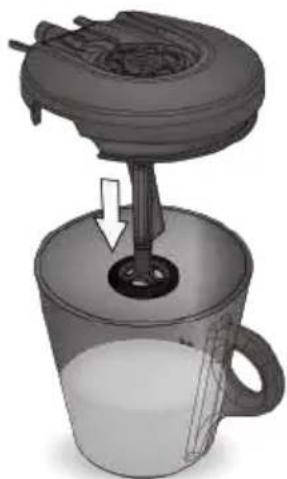

EROGAZIONELATTEMACCHIATO 74

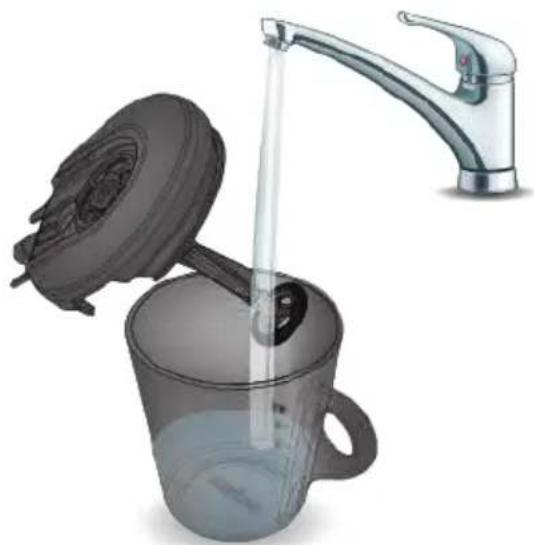

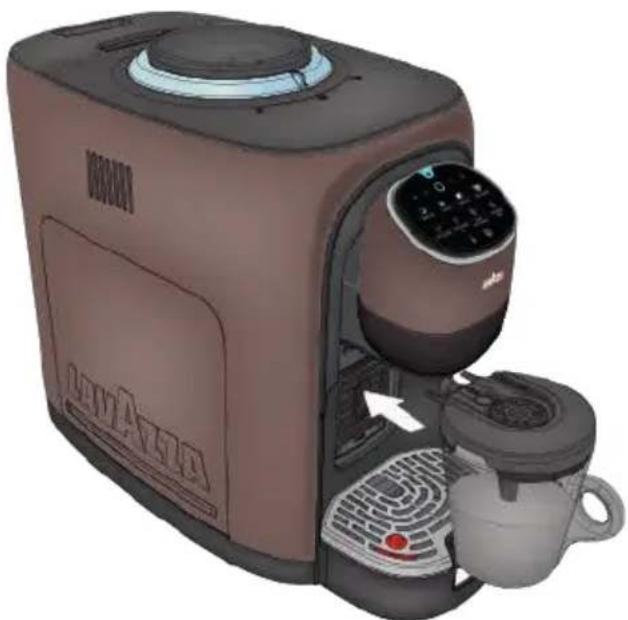

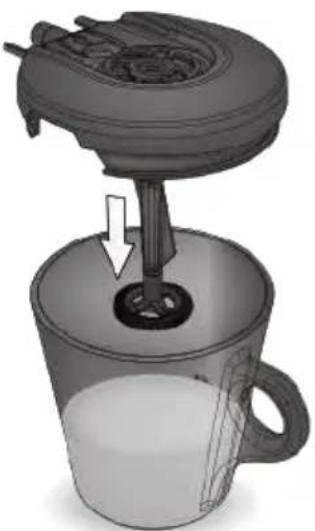

EROGAZIONELATTE MONTATO 75

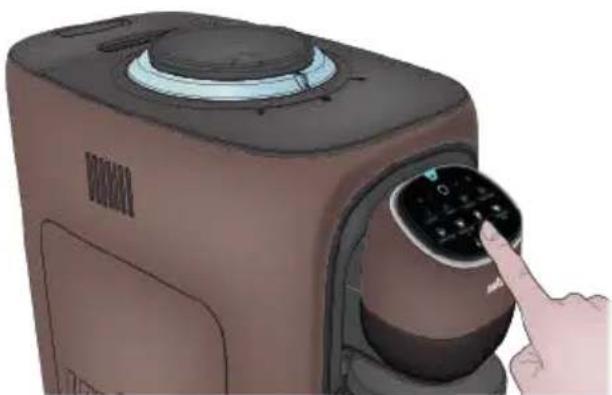

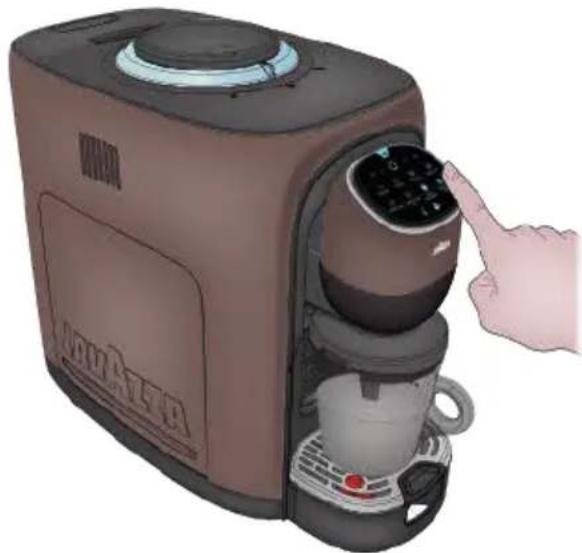

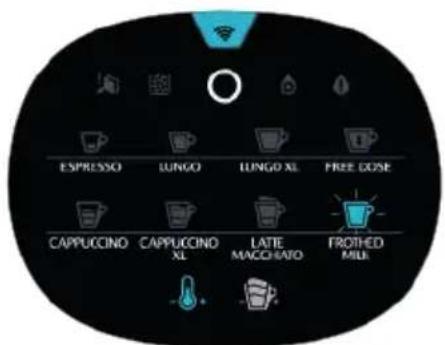

EROGAZIONELATTE MONTATO FREDDO 76

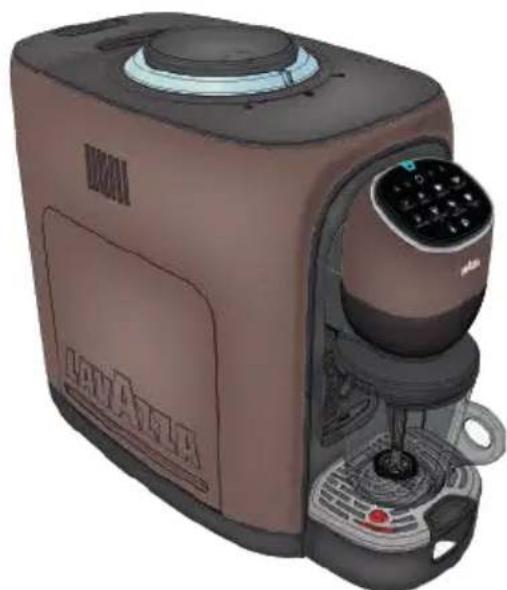

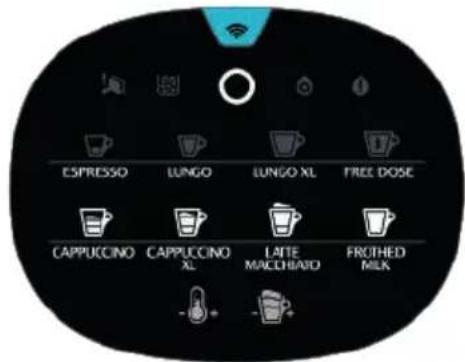

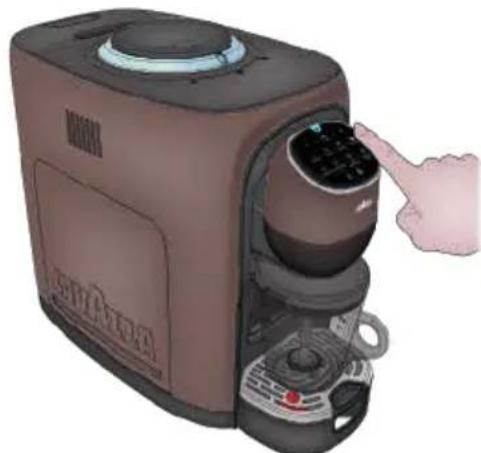

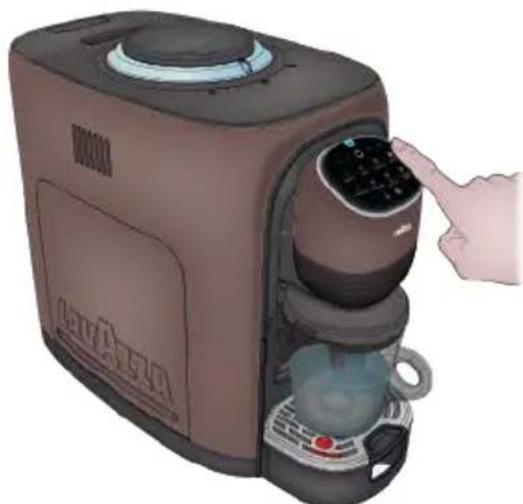

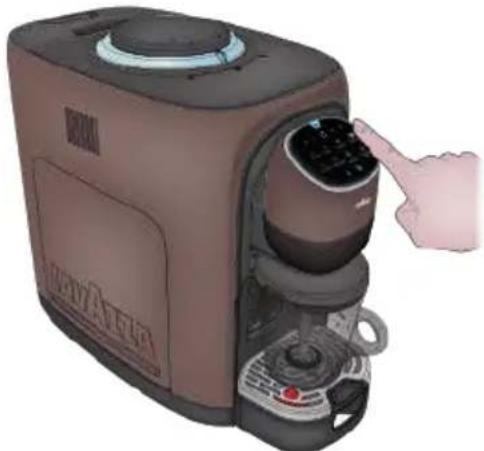

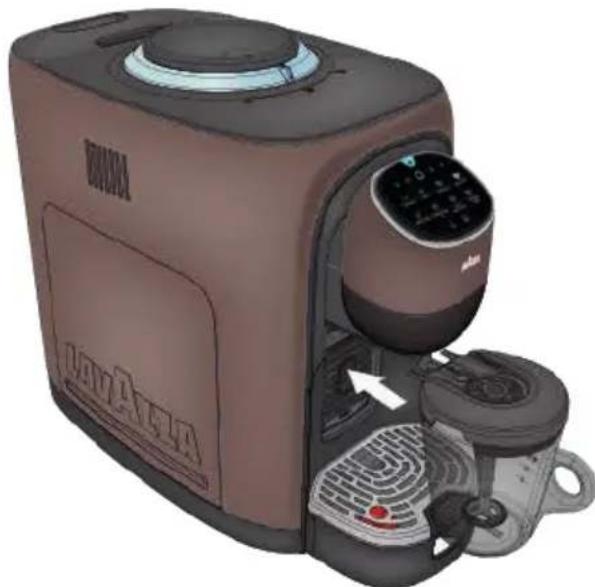

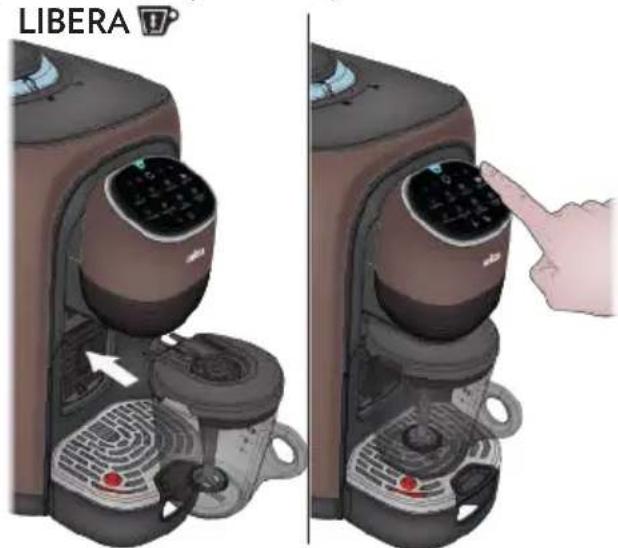

MANUTENZIONE E PULIZIA

PULIZIA QUOTIDIANA 77

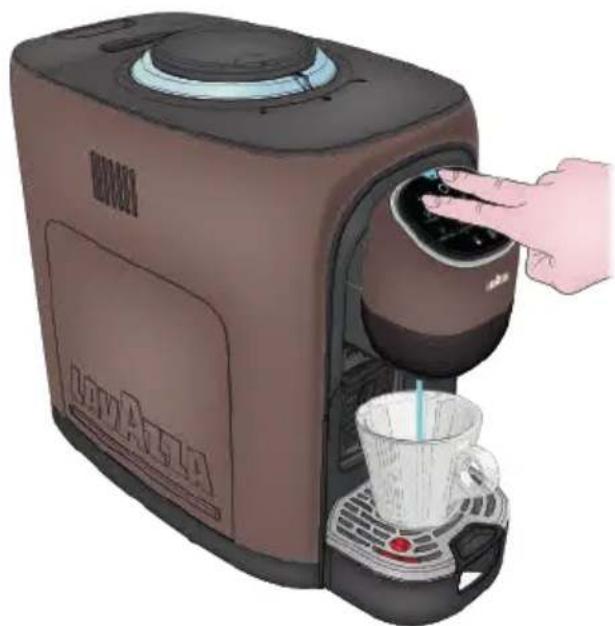

RISCIACQUO MANUALE 79

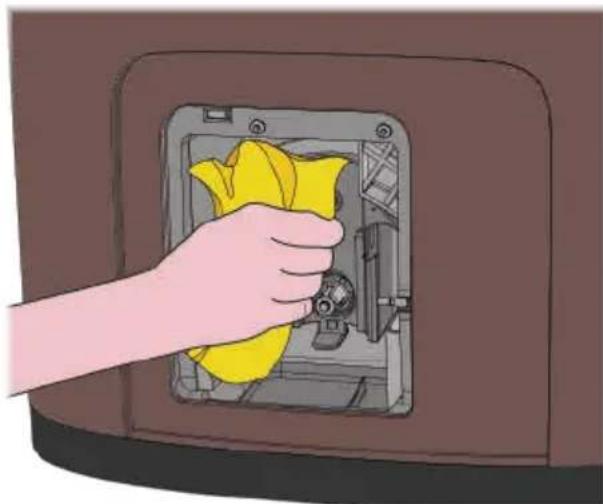

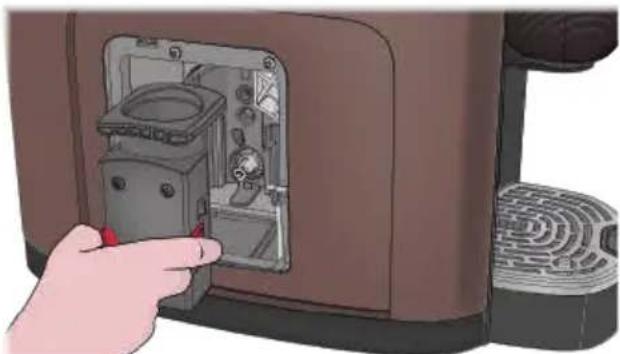

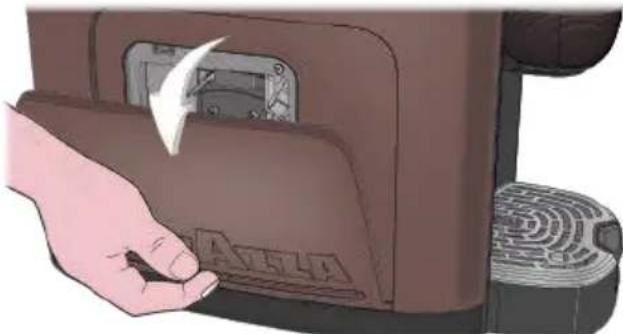

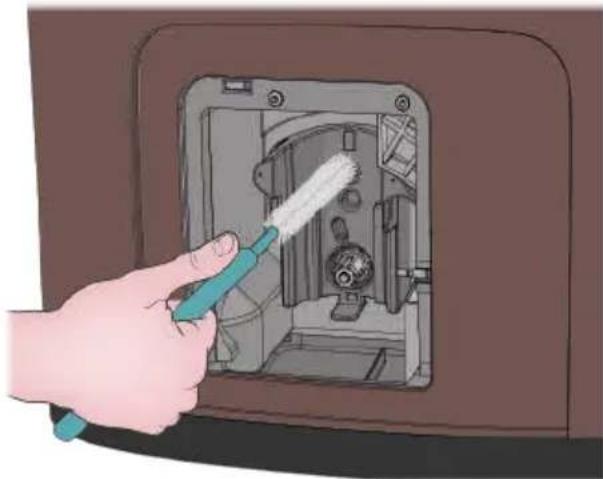

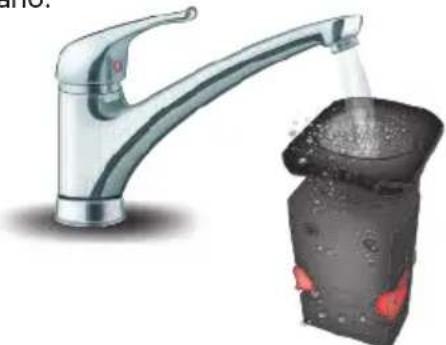

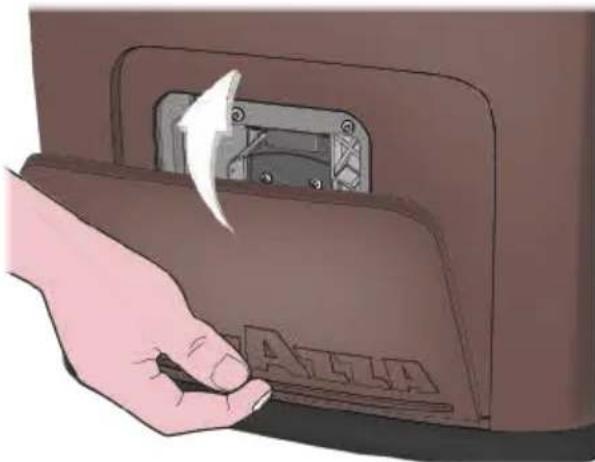

PULIZIA INTERNO MACCHINA 80

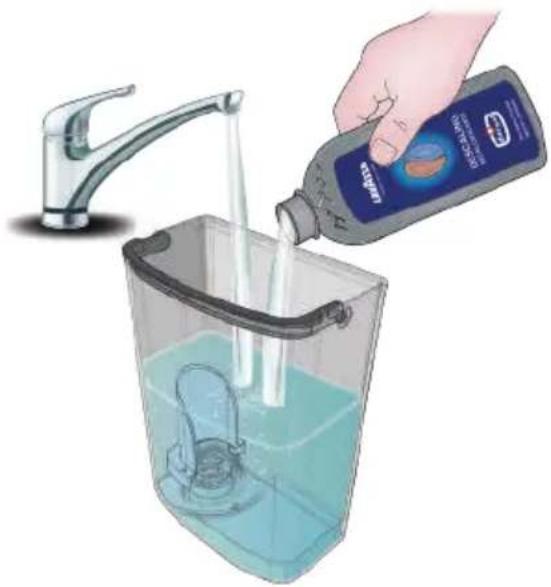

CICLO DECALCIFICAZIONE 81

SOLUZIONI AI PROBLEMI PIU COMUNI 85

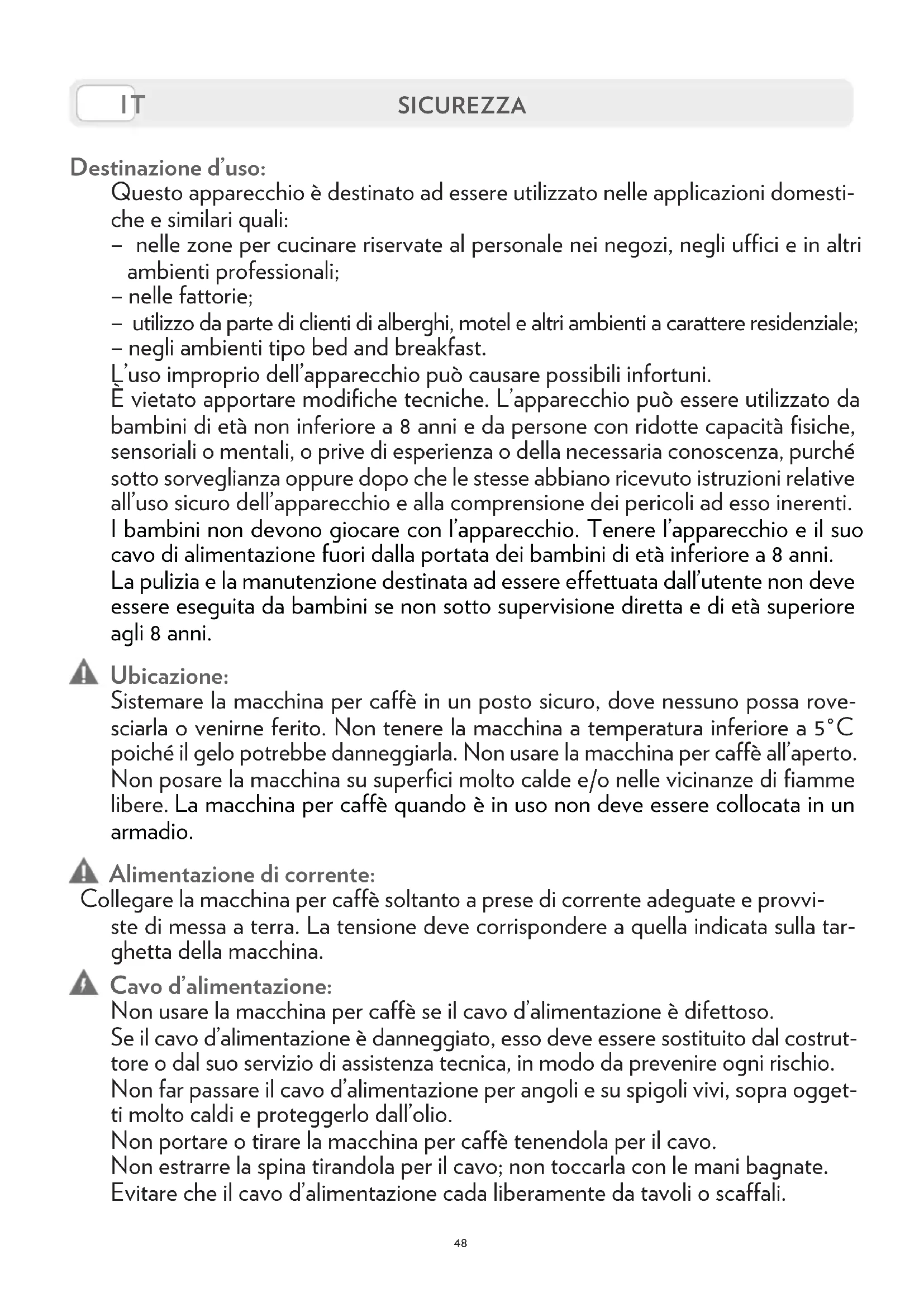

Destinazione d'uso:

Questo apparecchio è destinato ad essere utilizzato nelle applicazioni domestiche e similari quali:

• nelle zone per cucinare riservate al personale nei negozi, negli uffici e in altri ambienti professionali;

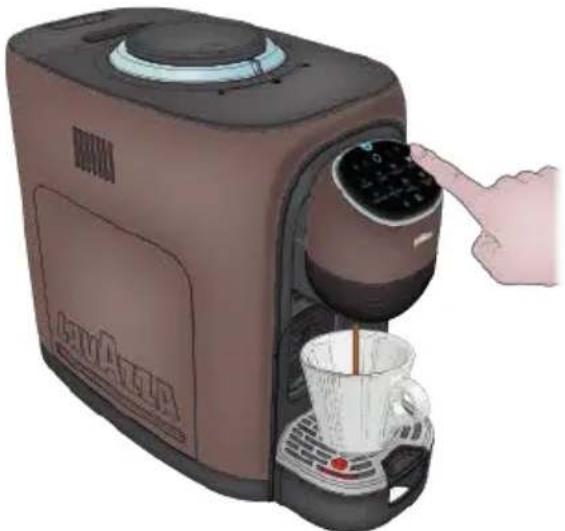

• nelle fattorie;
• utilizzo da parte di clienti di alberghi, motel e altri ambienti a carattere residenziale;
• negli ambienti tipo bed and breakfast.

L'uso improprio dell'apparecchio cui possare possibili infortuni.

E vietato apportare modifiche tecniche. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. Il bambini non devono giocare con l'apparecchio. Tenere l'apparecchio e il suo cavo di alimentazione fuori alla portata dei bambini di età inferiore a 8 anni.

La pulizia e la manutenzione destinata ad essere effettuata dall'utente non deve essere eseguita da bambini se non sosto supervisione diretta e di età superioreagli 8 anni.

Ubicazione:

Sistemare la macchina per caffe in unippo sicuro, dove nessuno possa rovesciarla o venirne ferito. Non tenere la macchina a temperatura inferiore a 5^ poiché il gelo potrebbe danneggiarla. Non usare la macchina per caffe all'aperto. Non posare la macchina su superfici molto calde e/o nelle vicinanze di fiamme libere. La macchina per caffe quando è in uso non deve essere collocata in un armadio.

Alimentazione di corrente:

Collegare la macchina per caffe sostanto a prese di corrente adeguate e provvi ste di messa a terra. La tensione deve corrispondere a quella indicata sulla targhetta della macchina.

Cavo d'alimentazione:

Non usare la macchina per caffe se il cavo d'alimentazione è difettioso.

Se il cavo d'alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica, in modo da prevenire agli rischio.

Non far passare il cavo d'alimentazione per angoli e su spigoli vivi, sopra oggettiti molto caldi e proteggerlo dall'olio.

Non portare o tirare la macchina per caffe tenendola per il cavo.

Non estrarre la spina tirandola per il cavo; non toccarra con le mani bagnate.

Evitare che il cavo d'alimentazione cada liberamente da tavoli o scaffali.

Pericolo di folgorazione:

Non mettere mai a contatto dell'acqua le parti sotto tensione e/o corrente.

Questo apparecchio non delve essere immerso.

Protectionebambini al di sotto degli 8 anni:

Tenere i bambini sotto supervisione, per evitare che giochino con l'apparecchio.

I bambini non si rendono conte del pericolo connessoagli elettrodomestici.

Non lasciare alla loro portata i materiali utilizzati per imballare la macchina.

Pericolo di uszioni:

Non toccare le parti calde subito dopo l'uso dell'apparecchio.

Durante l'erogazione della bevanda prestare attenzione ad eventuali schizzi di liquido caldo.

Pulizia:

Prima di pulire la macchina, è indispensable scollegare la spina alla presa di corrente ed aspettare che la macchina si raffreddi. Non immershere la macchina nell'acqua! è severamente vietato cercare d'intervenire all'interno della macchina. Sostituire l'acqua nel serbatoio dopo 3 giorni di inutilizzo.

Per evitare di danneggiare l'apparecchio non utilizzato detergenti alcalini per la pulizia, bensi un panno morbido e un detergente delicato.

Custodia della macchina:

Quando la macchina rimane inutilizzata per un periodo prolongato, staccare la spina alla presa e custodirla in luogo asciutto e non accessibile ai bambini.

Proteggerla alla polvere e dallo sporco.

Riparazioni / Manutenzione:

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina alla presa. Non mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati Lavazza possono effettuare interventi e riparazioni. Nel caso di interventi non eseguiti a regola d'arte, si declina agli responsabilità per eventuali danni.

Serbatoio acqua:

Immettere nel serbatoio soltanto acqua fresca potabile non gasata.

Non mettere in funzione la macchina se non c'è acqua a sufficientza nel serbatoio.

Smaltimento della macchina a fine vita:

INFORMAZIONE AGLI UTENTI: il symbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici.

L'adequata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclo, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste alla normativa vigente.

Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conformeagli scopi previsti;
• riparazioni eseguite presso centri d'assistenza non autorizzati Lavazza;
• manomissione;
  impiego di pezzi di ricambio e accessori non originali;
• mancata decalcificazione;
• stoccaggio in locali al di sotto di 4^ ;
• utilizzo al di除去 di 5^ C ;
• utilizzato al di sopra di 40^ C;
• utilizzato in locali con umidità relativa superiore al 95%;

In questi casi viene a decadere la garanzia.

Per evitare rischi dovuti a un involontario reset dell'interruttore termico, quello apparecchio non deve essere alimentato tramite un dispositivo di accensione esterno, come per esempio un timer, né collegato a un circuito che sua periodicamente acceso e spento dall'utenza.

CARATTERISTIC TECHNICHE

• Voltaggio: 220-240 V; 50-60 Hz
  Potenza totale: 1550 W
• Dimensioni: Larghezza 220mm - Profondità 435mm - Altezza 358mm
• Serbatoio tipo removibile: 1,5 | suaenza filtro - 1,3 | con filtro
• Peso: 10kg
• Materiali impiegati per la carrozza: Materiali plastici verniciati

MODULI DI COMUNICAZIONE

La macchina è equipaggiata con modulo di communicatesione Wi-Fi/Bluetooth avente le seguenti caratteristiche:

• Bluetooth;

Banda di frequenza: ...2402 MHz - 2480 MHz

Potenza Max: +9.9 dBm

Wi-Fi;

Banda di frequenza: 2400 MHz-2483.5 MHz

Potenza Max: +19.9 dBm

Modalità di connessione: ... Dinamica (DHCP)

LUIGI LAVAZZA S.P.A. dichiara che questa macchina è conforme ai requisiti essenziali ed alle altre disponizioni pertinenti stabilite nella direttiva 2014/53/UE, la dichiarazione di conformità di questa macchina è disponibile sul除去: www.lavazza.com

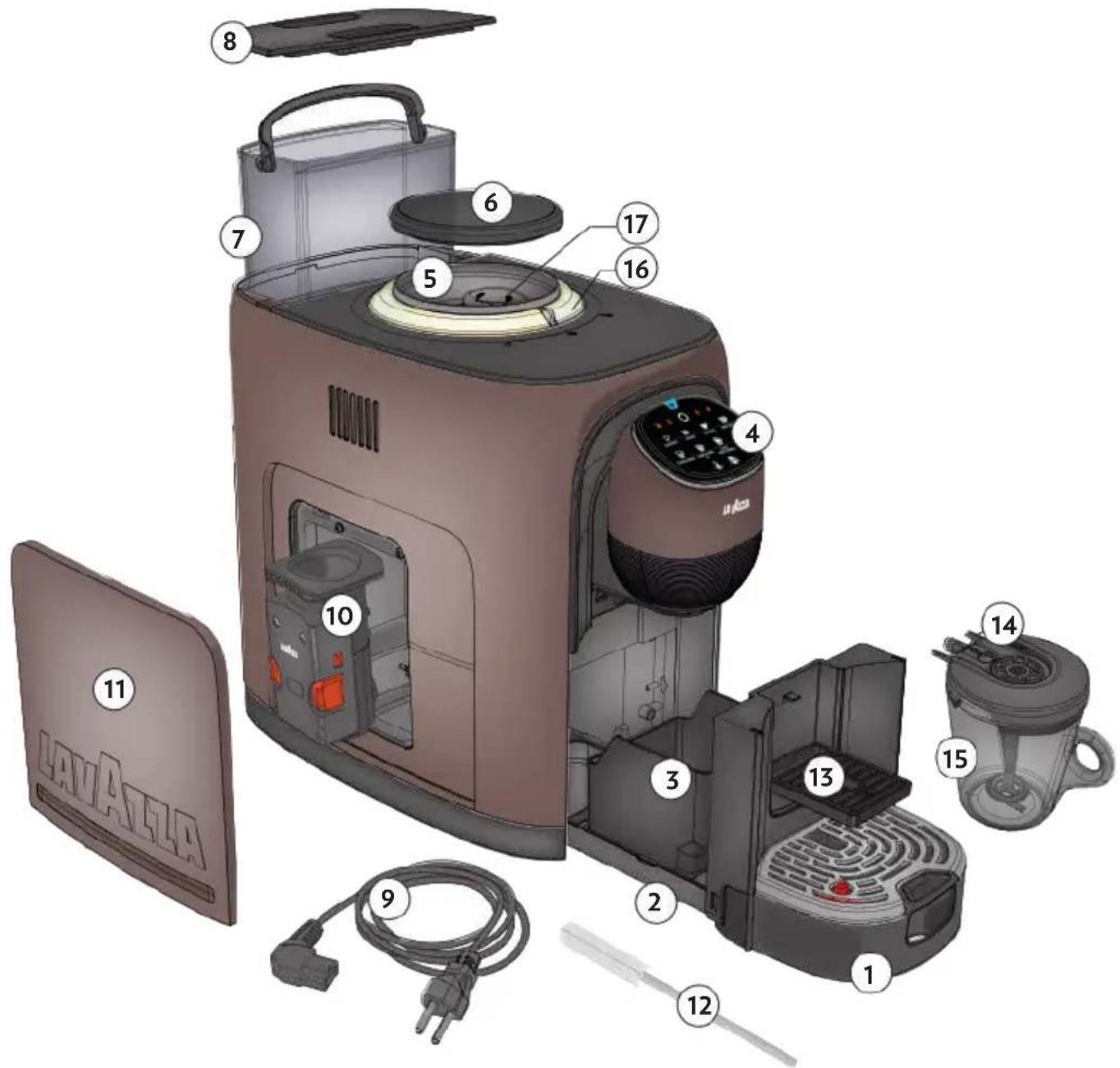

DESCRIZIONEGENERALE

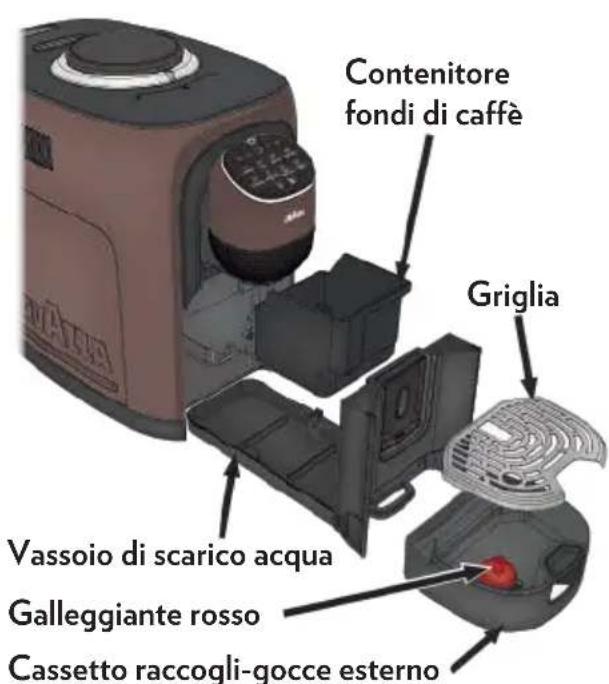

1 Cassetto raccogli-gocce esterno
2 Vassoio di scarico acqua
3 Contenitore fondi di caffe
4 Interfaccia comandi
5 Contenitore caffe in grani
Coperchio del contentatore caffe in grani
7 Serbatoio acqua
8 Coperchio del serbatoio acqua
9 Cavo di alimentazione

10 Gruppo Infusore Caffè
Sportello di servizio
12 Scovolino di pulizia
13 Supporto tazzina espresso

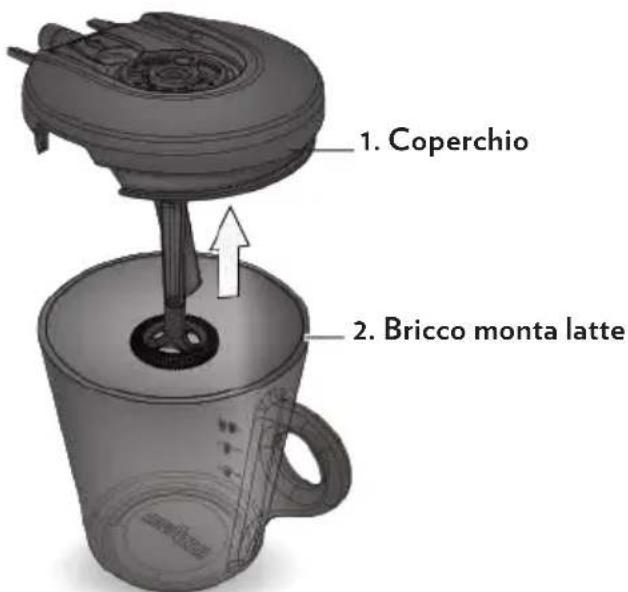

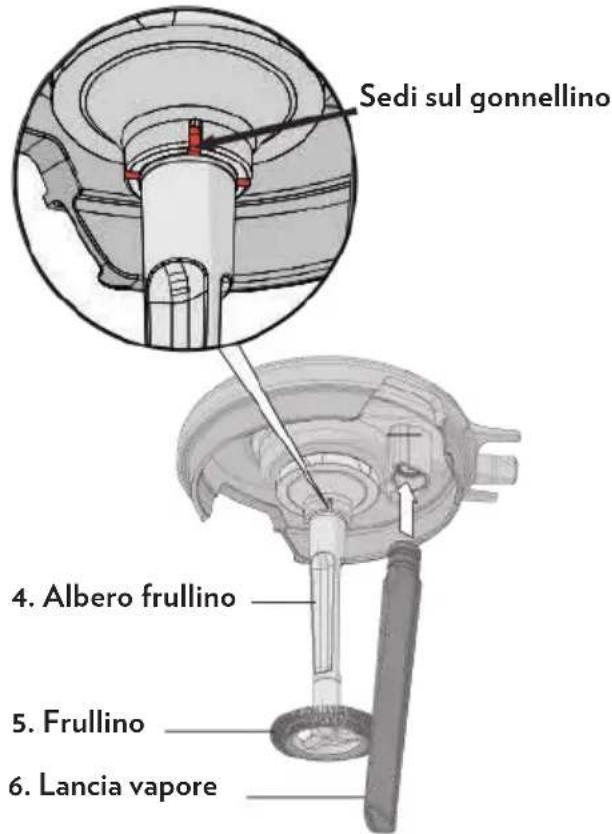

14 Coperchio del bricco montalatte
15 Bricco monta latte
16 Anello luminoso - Regolazione Aroma
17 Selettore grado macinatura

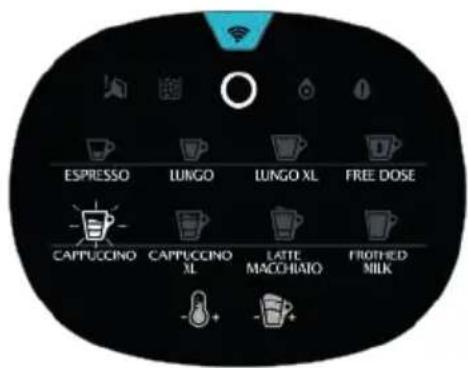

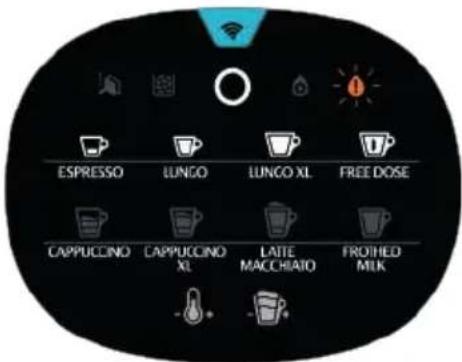

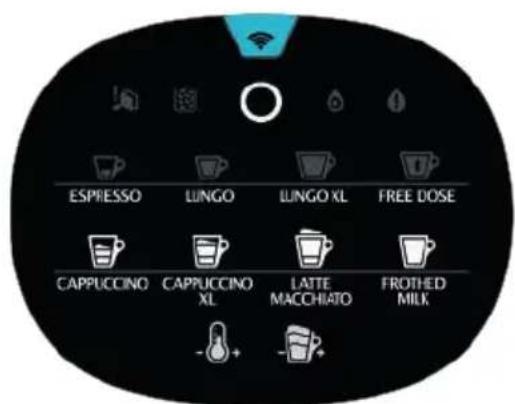

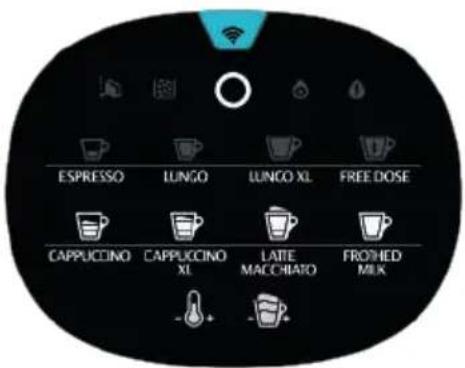

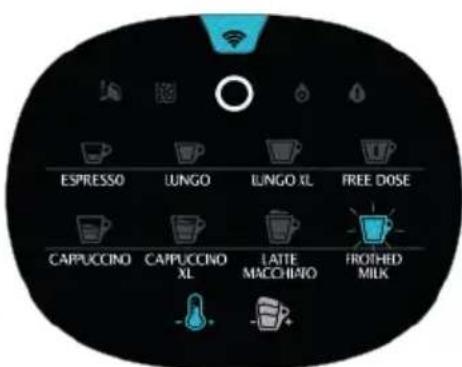

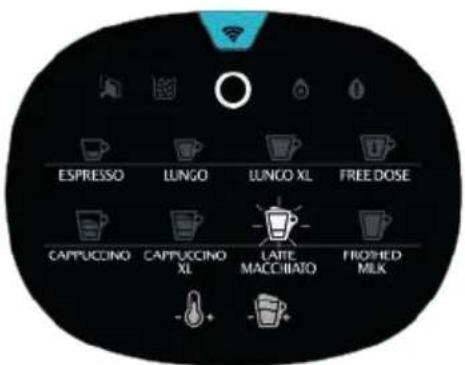

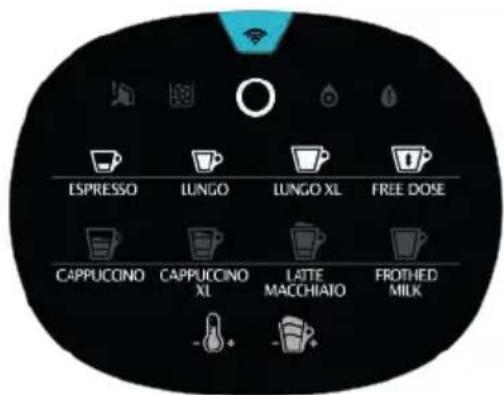

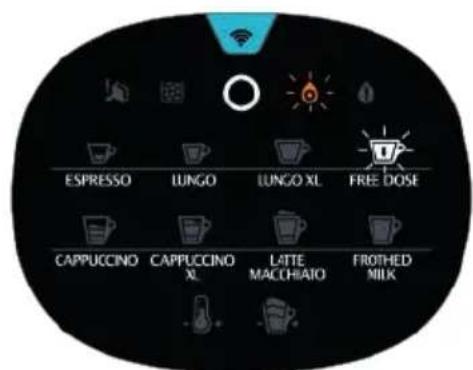

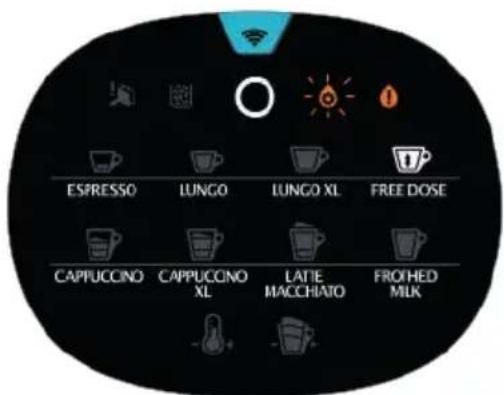

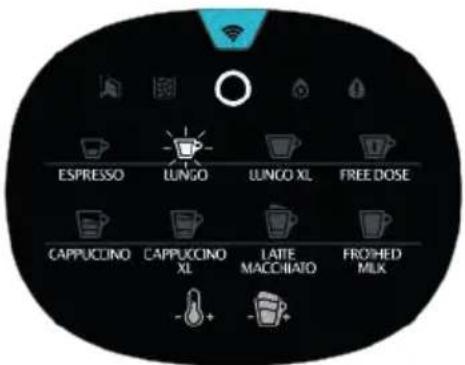

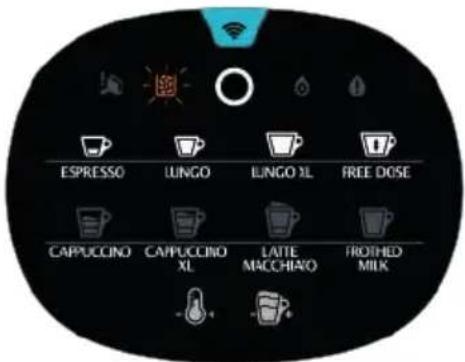

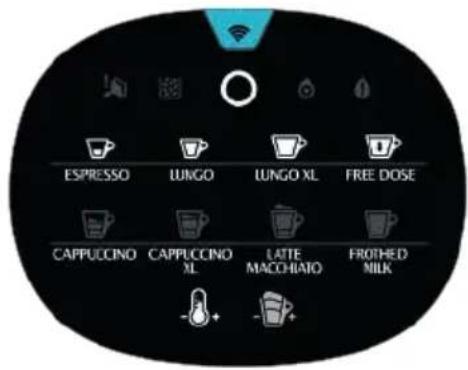

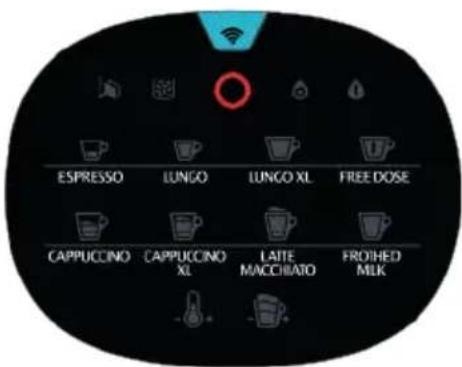

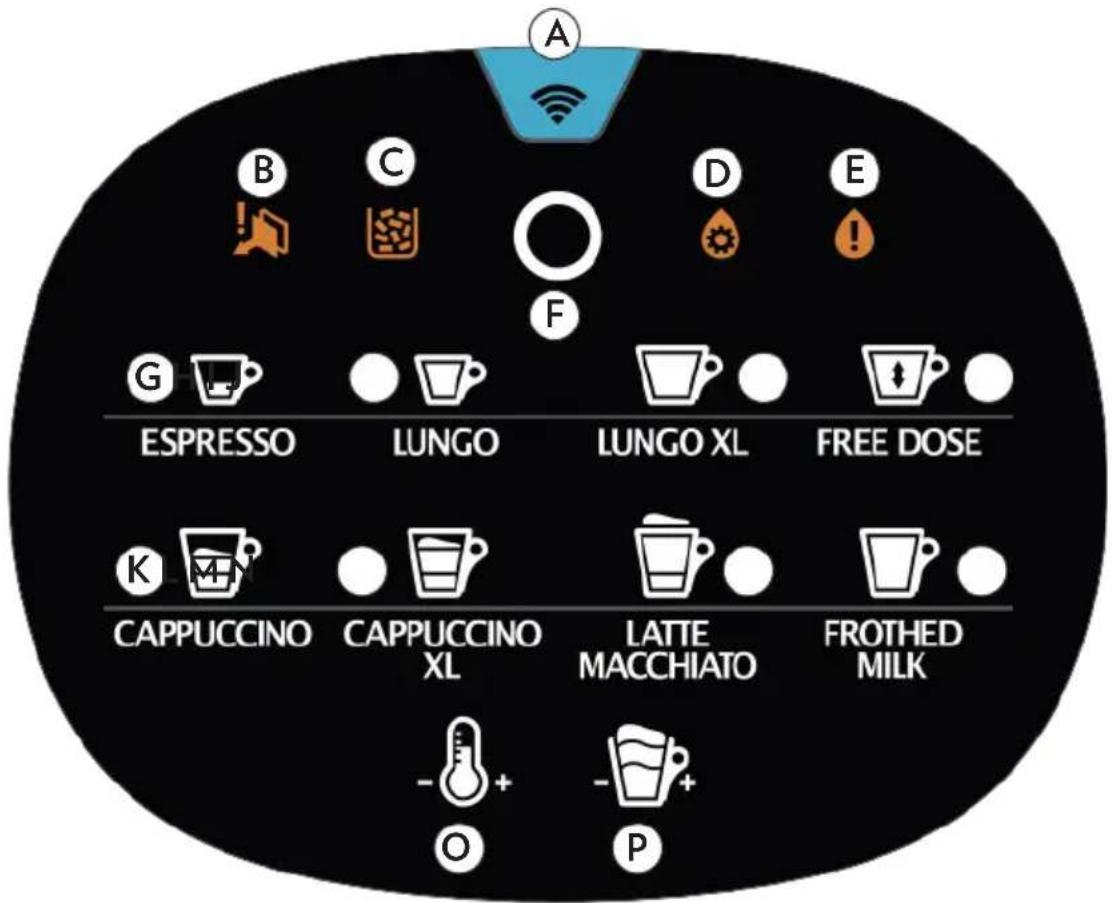

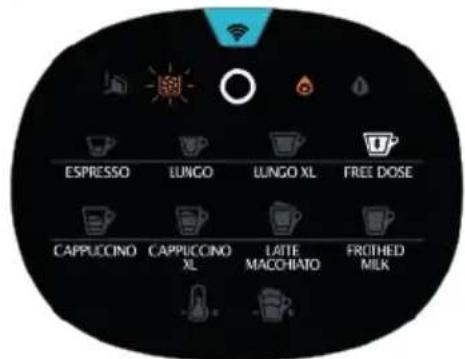

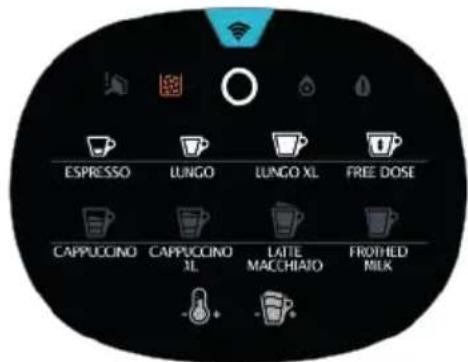

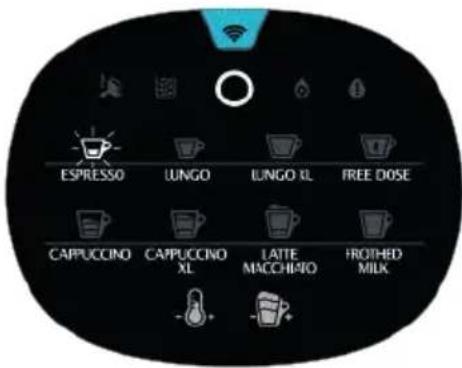

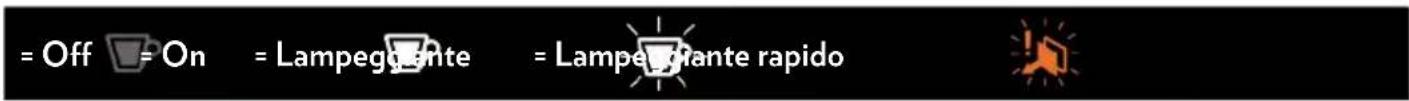

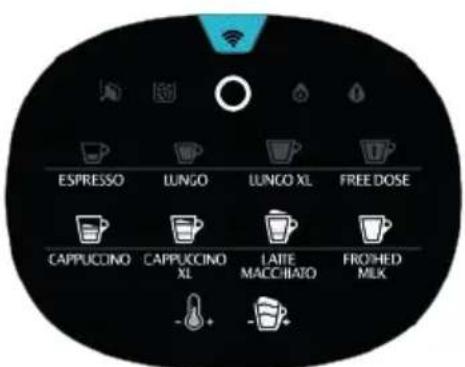

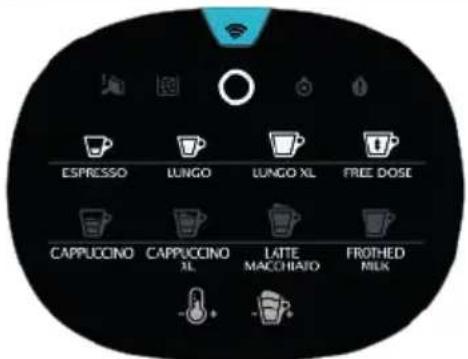

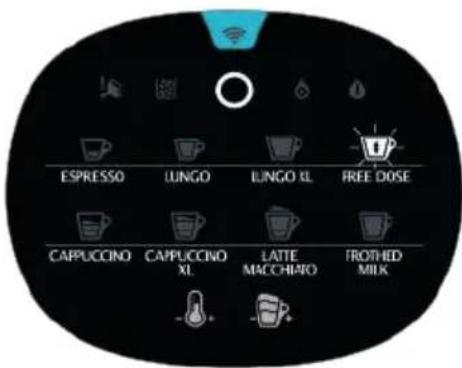

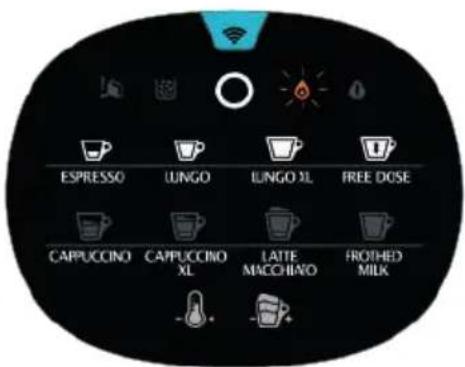

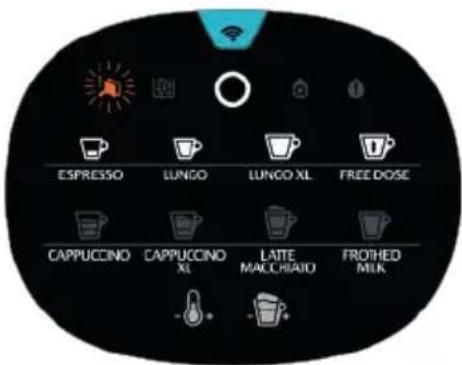

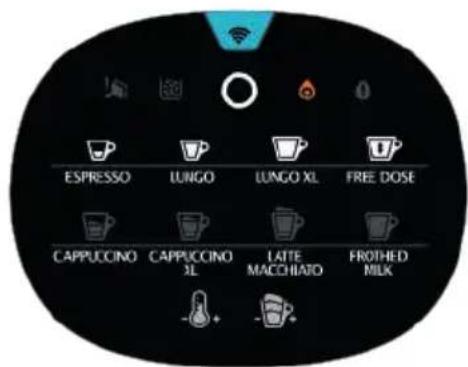

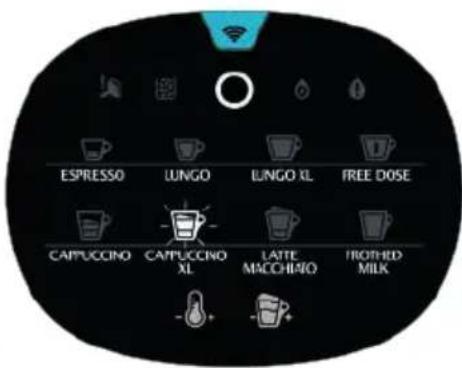

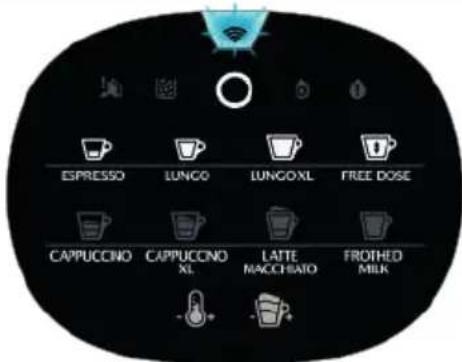

INTERFACCIA COMANDI

A Connessione Wi-Fi / Bluetooth
B Spia-Sportello di servizio/Infusore
C Spia - Contenitore caffe in grani
D Spia - Decalcifica
E Spia - Mancanza acqua/Mancanza Serbatoio
F Tasto ON/RISPARMIO ENERGETICO
G Tasto Espresso
H Tasto Espresso Lungo

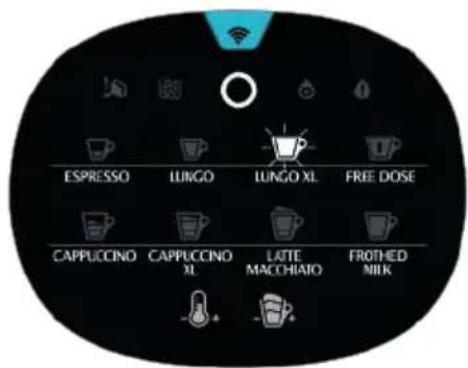

Tasto Lungo XL
J Tasto Dose Libera Caffè
K Tasto Cappuccino
L Tasto Cappuccino XL
M Tasto Latte Macchiato

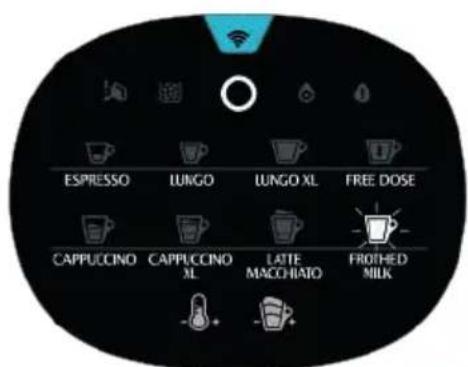

N Tasto Latte montato (caldo/freddo)
Tasto Boost TEMPERATURA
P Tasto Boost SCHIUMA

ON/Preparazioni Caffè

• Connessione Wi-Fi

ON/Preparazioni Caffè

• Connessione Bluetooth

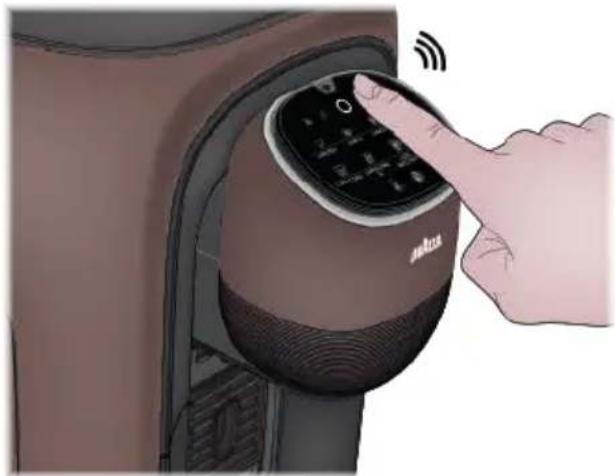

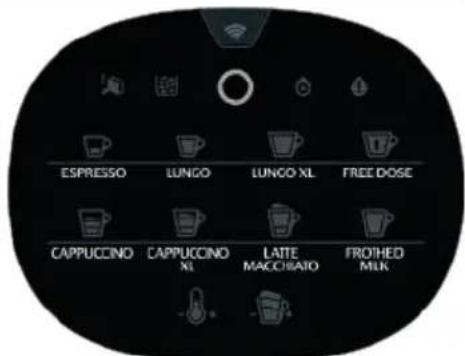

ON/RISPARMIO ENERGETICO

Assenza Gruppo Infusore Caffè o non installato in maniera corretta

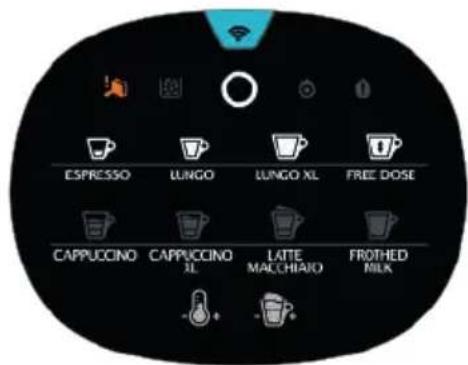

Sportello di servizio aperto o non installato in maniera corretta

Richiesta di pulizia del Gruppo Infusore Caffè

Contenitore fondi di caffe Pieno

Contenitore fondi di caffe Assente

Serbatoio acqua vuoto / Serbatoio acqua assente

Richiesta Decalcifica

In attesa fase di risciacquo decalcifica Risciacquo decalcifica in corso

Blocco Macchina

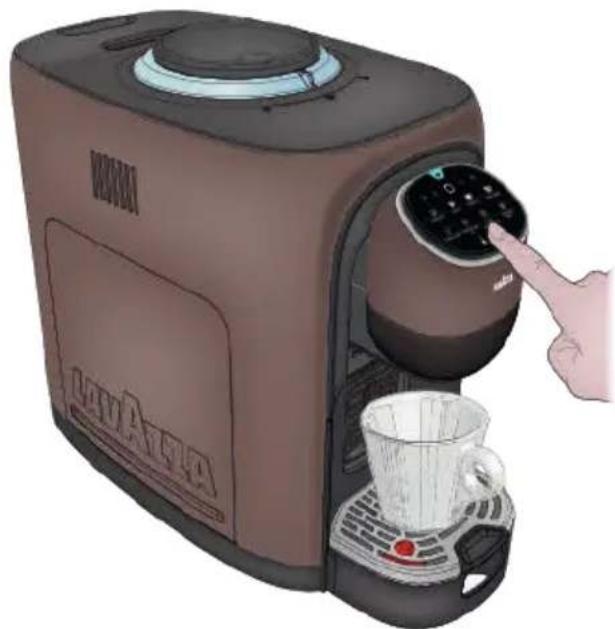

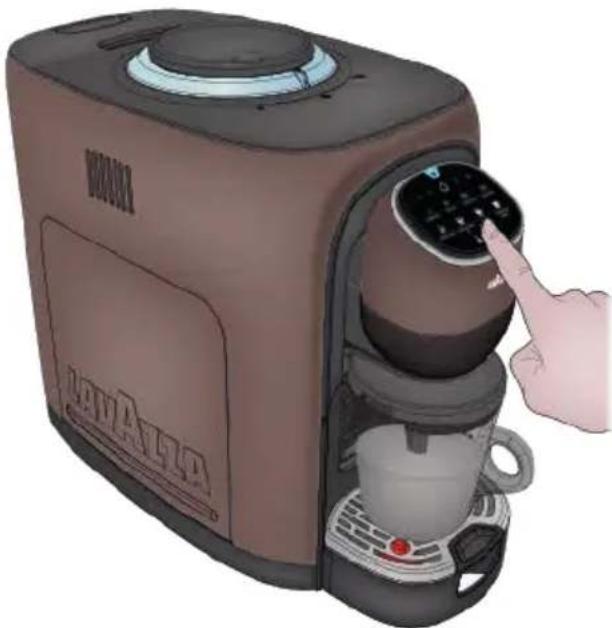

Boost TEMPERATUREA

Erogazione Espresso LungoErogazion

Erogazione Dose Libera CafféErogazone/ CorgCappucinatore

Erogazione Latte MacchiatoErogazio

Erogazione Frothed Milk (Caldo)

Erogazione Frothed Milk (Freddo)

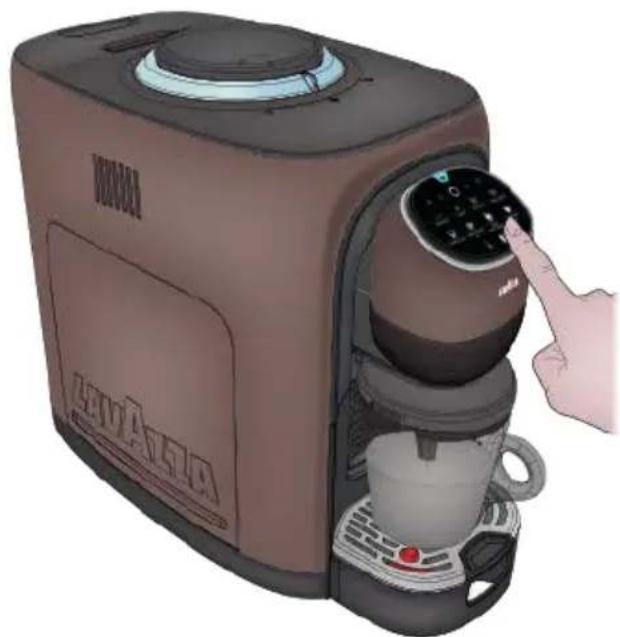

Attivazione Tasto Boost SCHIUMA

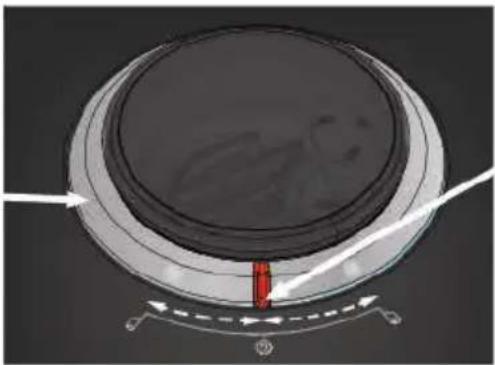

ANELLO LUMINOSO

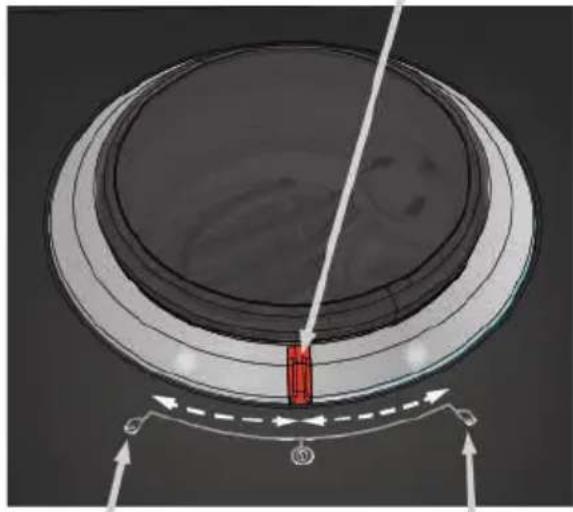

SELETTORE REGOLAZIONE AROMA

STATO MACCHINA	CONDIZIONE	EFFECTTO ANELLO	COLORE
RISPARMIO ENERGETICO	- Nessuno Nessuno
	Ingresso Dissolvenza in chiusura Bianco
	Uscita Dissolvenza in entrata Bianco
PRONTA PER L'EROGAZIONE	Selettore regolazione Aroma Standard	Acceso Fisso Bianco
	Selettore regolazione Aroma settato versuso sinistra	Rotazione in senso orario	Bianco
	Selettore regolazione Aroma settato versuso destra	Rotazione antiorario Bianco
INFUSIONE/RISCALDAMENTO	-	Rotazione in senso orario	Bianco
CONTENITORE CAFFE IN GRANI - Vuoto	ATTENZIONE	Rotazione in senso orario	Arancione
PANNELLO LATERALE Aperto o Assente Gruppo Infusore - Rimosso/Necessaria pulizia CASSETTO DI SCARICO Rimosso/Piano SERBATOIO ACQUA Vuoto/Rimosso BLOCCO ARIA	ATTENZIONE	Acceso Fisso	Arancione
RISCIACQUO	-	Rotazione in senso orario	Bianco

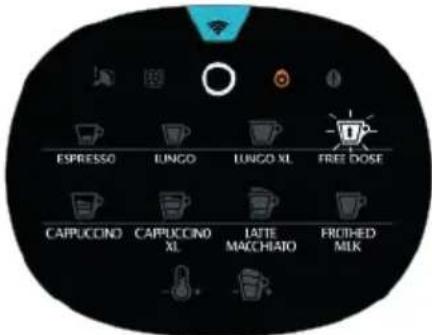

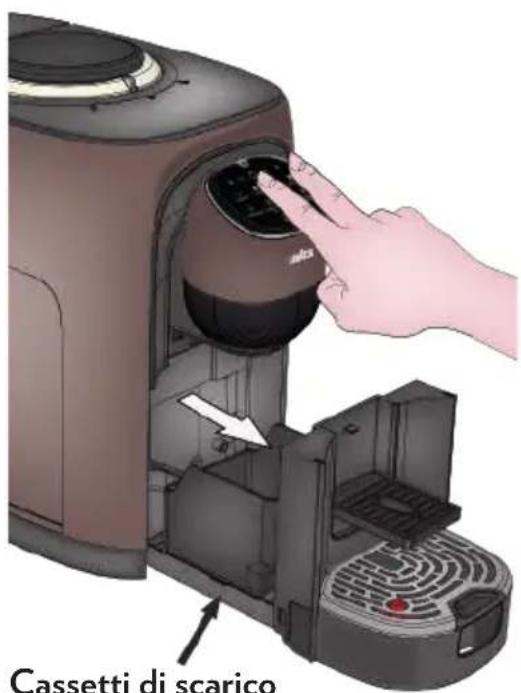

DECALCIFICA ATTIVAZIONE	Cassetto di scarico Rimosso, tasti Lungo e Dose Libera premuti 5 sec.	Acceso Fisso Bianco
DECALCIFICA FASE 1	Tasto Dose Libera premuto	Rotazione in senso orario	Bianco
	Dopo aver premuto i tasti Dose Libera oppure il tasto	Acceso Fisso Bianco
	Pronta per la fase di risciacquo	Acceso Fisso Bianco
DECALCIFICA FASE 2 - Risciacquo	Dopo aver premuto il tasto Dose Libera	Rotazione in senso orario	Bianco
	Dopo aver premuto il tasto Dose Libera oppure il tasto	Acceso Fisso Bianco
	Macchina in modalità RISPARMIO ENERGETICO	Nessuno Nessuno

AVVIAMENTO MACCHINA

I danni causati alla macchina a causa della mancata osservanza di questeindicazioni non sono coperti da garanzia.

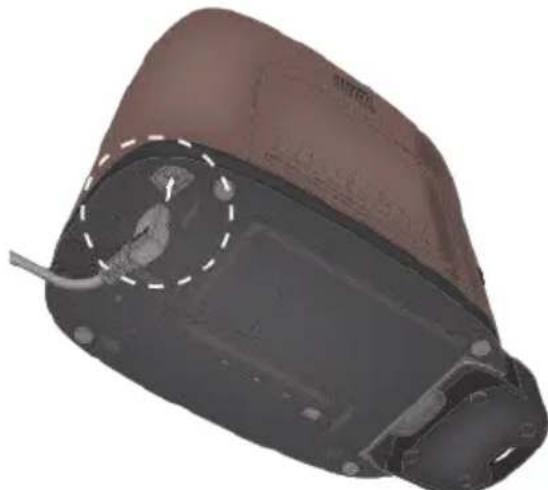

1 Ruotare lateralmente la macchina, su uno dei bianchi.
2 Inserire la spina del cavo di alimentazione nella presa situata sotto la macchina e posizionare il cavo nell'apposita guida.

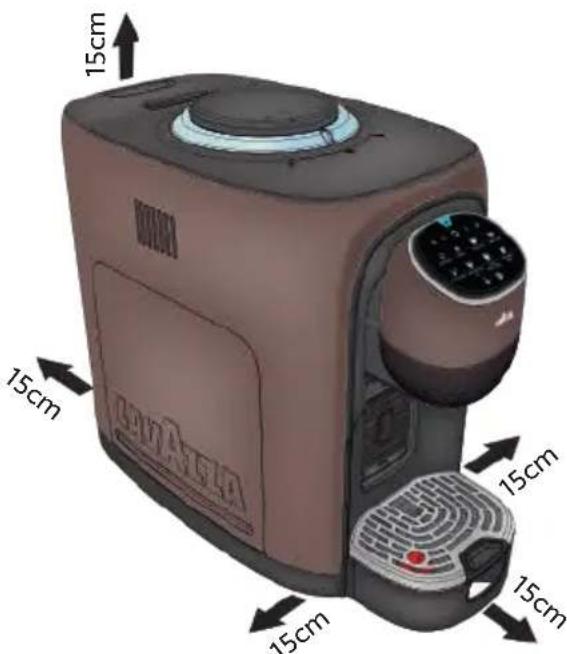

3 Posizione la macchina su una superficie piana e stabile, lontano da acqua e fonti di calore e garantire una distanza minima di 15 cm sui lati della macchina come indicate nella figura.
4 Controllare che il cassetto raccogli gocce, sua po-zionato correttamente.

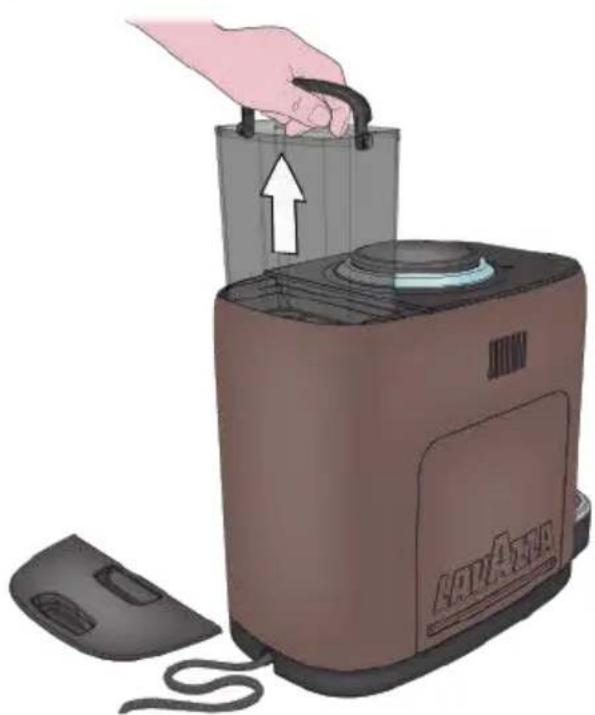

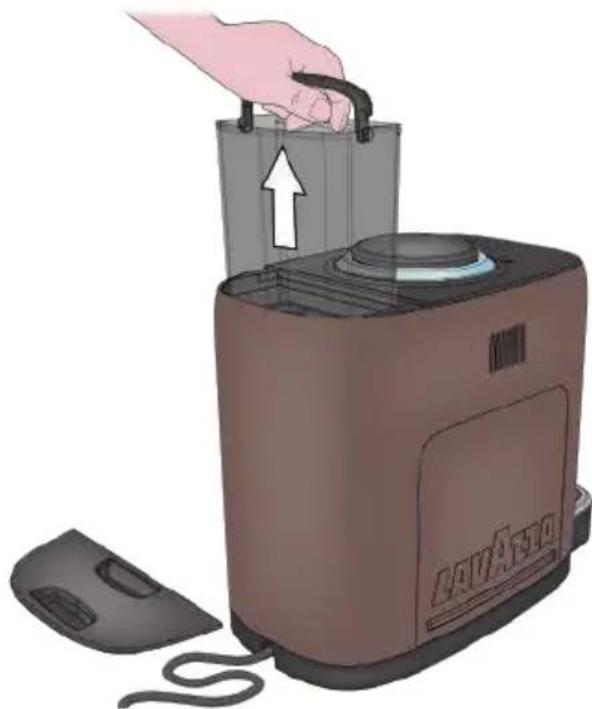

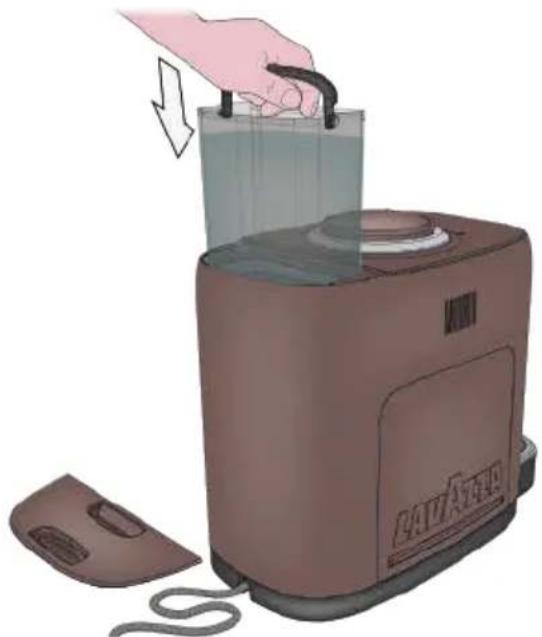

5 Sollevare e rimuovere il coperchio, dopodiché estrarre il serbatoio dell'acqua utilizzato la maniglia.

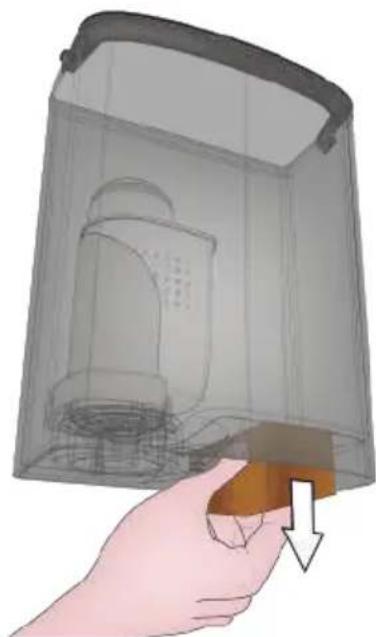

6 Prima di riempire il serbatoio rimuovere il distanziale in cartone inserto sotto il serbatoio.

Il coperchio del Contenitore caffe in granì deve essere sempre ben posizionato quando si movimenta il serbatoio.
7 Risciacquare il serbatoio prima diutilizzarlo.

IT

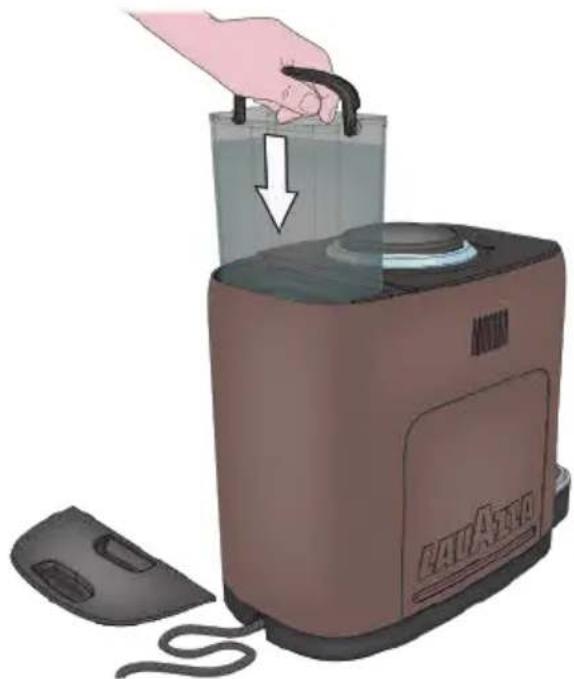

PREDIPOSITIZIONE MACCHINA

Riempire il serbatoio dell'acqua fino al livello MAX indicato, usando soltanto acqua fresca potabile non gasata.
9 Rimontare il serbatoio e richiudere con il coper-chio.

Nel caso che I'accua trabocchi, verrà scaricata nel vassoio di scarico acqua.
Il livello dell'acqua non deve mai superare il MAX. Utilizzare esclusivamente acqua fresca potabile non gasata.

Acqua calda e altri liquidi posso n danneggiare il serbatoio e la macchina.
Non mettere in funzione la macchina alla acqua: accertarsi che ve ne sera a sufficientza all'interno del serbatoio.
Assicurarsi che le mani, la macchina, il cavo e la superficie d'appoggio della macchina non siano bagnati
10 Inserire la spina di alimentazione nella presa di corrente con voltaggio adeguato.

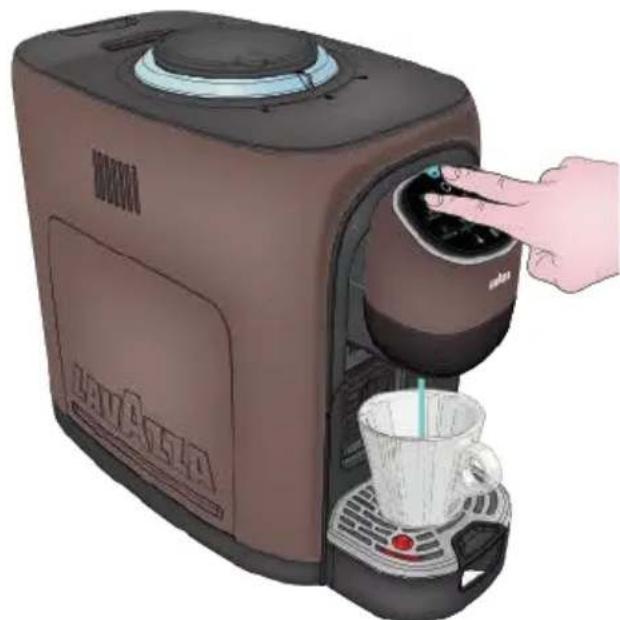

PRIMA ACCENSIONE

Al primo avviamento la macchina deve PRIMARiempire il circuito idraulico.
1 Premere il tasting per accendere la macchina. La macchina émettera un segnale acustico.
2 La macchina esegue un RISCIACQUO AUTOMATICO utilizing una quantita d'acqua para una tazzina.
3 Ora la macchina è in condizione di attesa.
Dopo la prima accensione e prima di utilizzato la macchina occorre erogare almeno mezzo litro d'acqua (500 ml) per la pulizia del circuito.
4 Posizione una tazza sotto l'erogatore.
5 Per iniziare il risciacquo premere contemporanea-mente il tasting ESPRESSO il tasting per 2 secondi.
6 Poichegni volta eroghiamo 250ml di acqua, è necessario ripetere il passaggio per 2 volte. Al termine di agli erogazione, rimuovere e svuotare il bicchiere.

7 Al terme di quello lavaggio la macchina è pronta per essere utilizzata.

CONTENITORE CAFFE IN GRANI

Ogni macchinaiene collaudata in fabbrica utilizzando gran di caffe, pertanto è possibile trovarne occasionalemente quale traccia all'interno del macinino.

Anche con la presenza di traccce di caffe, si garantisce comunque che la macchina è nuova.

1 Togliere il coperchio del contentatore dei chicchi di caffe.

2 Riempire il contentatore con i chicchi di caffe.

Riempire il contentatore unicamente con chicchi di caffe.

Poiché il caffe è di origine naturale, cui accadere di trovare delle impurità tra i chicchi (pezzettini di legno, Sassolini). Si raccomanda di verificare i chicchi prima di riempire il contentatore.
Inoltre, il caffe in polvere, il caffe istantaneo, il caffe caramellato e qualsiasi altri oggetto possono danneggiare la macchina e il macinacaffè

3 Riposizionare il coperchio del contentatore caffe.

FUNZIONE RISPARMIO ENERGETICO

Per garantire il RISPARMIO ENERGETICO, dopo 3 minuti di inutilizzato, la macchina passa automaticamente alla modalità STANDBY IN RETE quando è in rete, oppure alla modalità LOW POWER* quando non è in rete.

• In modalità LOW POWER il consumo energetico della macchina non supera 0,5 W.

1 É possibile portare la macchina in modalità RISPARMIO ENERGETICO manually, prima dei 3 minuti, premendo il tasting La macchina émetterà un segnale acustico di conferma

In modalità RISPARMIO ENERGETICO, tutti i pulsanti saranno spenti e il tasto si accenderà con luminosità ridotta.

2 Riattivare la macchina premendo nuovamente il tasting

In modalità STANDBY DI RETE il consumo energetico della macchina è di 0,6 W. In modalità LOW POWER il consumo energetico della macchina è di 0,47 W.

DISATTIVAZIONE/RIATTIVAZIONE Wi-Fi

1 Per DISATTIVARE la connessione Wi-Fi portare la macchina in modalità RISPARMIO ENERGETICO, e premere il tasting per almeno 20 secondi, fino all'emissione di:

3 segnali acustici e
- 3 lampeggi dell'icona Wi-Fi che segnalano la disattivazione del Wi-Fi.

Quando la connessione Wi-Fi viene disattivata la spia luminosa del Wi-Fi rimane spenta e non lampeggia nemmeno in caso di connessione Bluetooth.

2 Per RIATTIVARE la connessione Wi-Fi, portare la macchina in modalità RISPARMIO ENERGETICO.

Premere nuovamente il tasting per almeno 20 secondi fino all'emissione di:

3 segnali acustici e
- 3 lampeggi dell'icona Wi-Fi che segnalano la riattivazione della connessione Wi-Fi.

Assoluta si connette ad una rete Wi-Fi acquisendo l'indirizzo IP dal router in modalità dinamica (DHCP)

Per connettere la macchina ad una rete Bluetooth/ Wi-Fi, scaricare l'App Piacere Lavazza e segui- re le istruzioni.

Piacere Lavazza

1 Portare la macchina in modalità RISPARMIO ENERGETICO.
2 Premere il tasting per almeno 5 secondi, fino all'emissione di un segnale acustico

• Se la macchina è connessa ad una rete Wi-Fi verrà disconnessa, verrà attivato il Bluethooth e sareà visibile ad altri dispositivi vicini.
• In assenza di connessione Bluethooth, dopo 4 minuti la macchina si riconnette automaticamente alla rete Wi-Fi.

1 Portare la macchina in modalità RISPARMIO ENERGETICO.
2 Estrarre il vassoio di scarico acqua e tenere premuto il tasto per più di 10 secondi fino all'emissione di 2 segnali acustici
3 La macchina verrà disconnessa alla rete Wi-Fi e le credenziali salvate verranno cancellate. Verrà attivato il Bluethooth e la macchina sare visibile ad altri dispositivi vicini.

REGISTRAZIONE SU APP

Il seguente capitolo spiega come connettere la macchina essoassOLUTA Lavazza alla propria rete domestica.

Se la macchina non è connessa può essere utilizzata solo come una macchina da caffe manuale (standard).

Cosa ci serve:

• Smartphone
• Connessione Wi-Fi e la Password

App Piacere Lavazza

Piacere Lavazza

i Per assicurarti una migliorie esperienza verifica che la tua App Piacere Lavazza sua sempreabilitata alla connessione datianche in presenza di un Wi-Fi attivo.

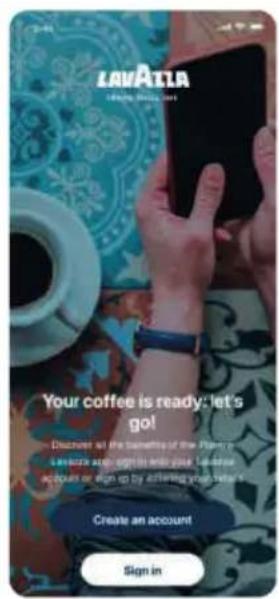

Imagine APP Descrizione

Se non hai un Account Lavazza creane uno.

Accedi alla sezione dedicata alla registrazione della macchina effesso ASSOLUTA.

Se sei giare registrato all'App Piacere Lavazza, cui accedere alla registrazione macchina direttamente alla Homelickando su "Add machine"all'interno del widget.

i Nel caso non dovessi visualizzare la rete della macchina, prova a staccare e riattaccare la spina e attendi quale secondo.

Qu di seguito alcuni dei problemi che potresti riscontrare durante la connessione della macchina e le relative soluzioni:

Imagine APP Descrizione
941 LAVATTA No coffee machine found Make sure your coffee machine is clearly and connected to the power supply and the Wi-Fi indicator on and flashing Can't see the indicator flashing? > The coffee machine you selection to associate Select another coffee machine > Enter case: OP-051 Quit set-up >	Non trovi la tua macchina? Assicurati che la spia del Wi-Fi presente sulla macchina sia lampeggiante. Nel caso di spia del Wi-Fi spenta, spegni la macchina, apri il cassetto raccogli fon-di del caffe e tieni premuto il tasto fno a quando sentirai un doppio segnale acustico
941 LAVATTA Select your Wi-Fi network. To set up your coffee machine, you need to connect it to your Wi-Fi network. Select your network from the list and continue. Available Wi-Fi networks. Item TIM-S1388389 TIM-S1388389 TIM-S1388389 ... Can't find your network? > Quit set-up >	Non trovi la tua rete Wi-Fi? Assicurati che la macchina sia vicina al router e che si un Wi-Fi Aggiorna la lista dei Wi-Fi-su App
941 LAVATTA Something went wrong... Is not possible to connect with the LANzze machine setup at the moment Please try the operation again. If the problem persists, contact support Need help? Contact support.	Visualizzi un erre a seguito dell'insertimento della password? Nel caso non si tratti di un erre di inserimento password, preniota notatione codice erre che comparirà in App e chiama il Customer service.

Sull'App Piacere Lavazza potrai sempre cliccare sull'help presente in alto a destra per avere maggiori dettagli.

La configurazione della tua macchina è conclusa.

i Quando la macchina è connessa, la spia del Wi-Fi presente sull'interfaccia comandi della tua Assoluta si illumina di colore azzurro.

Il seguente capitolo spiega come cambiare la rete Wi-Fi a cui è connessa la tua macchina espesso ASSOLUTA Lavazza.

Il seguente capitolo spiega LE FUNZIONALITA' DA PROVARE CON I'App Piacere Lavazza per la tua macchina espesso ASSOLUTA.

REMOTE CONTROL

Tramite l"App Piacere Lavazza sera possibile accendere/specnere la macchina或者其他 richiedere direttamente l'erogazione del tuo caffe.

PERFECT BEAN MATCH

Tramite l'App Piacere Lavazza è possibile sfruttare la technologia Perfect Bean Match per ottimizzare i parametri della tua macchina espresso ASSOLUTA e ottenere la miglior resa in tazza.

Per attivare esta Tecnologia è sufficiente scansionare il codice a barre presente sulla confezione dei gran di caffe tramite l'APP.

RICETTE

Tramite l'App Piacere Lavazza è possibile accedere a un catalogo ricette dedicato alla nuova macchina espresso ASSOLUTA.

Segui le descrizioni step by step e scopri nuove ricette per gustare il tuo caffe!

CAFFÉ PERSONALIZZATI

Tramite l'App Piacere Lavazza è possibile creare, modificare e rinominare le tue bevande per personalizzarle rispetto ai loro gusti.

REGOLAZIONEMACINATURA

Il selettore del macinacaffè all'interno del conte-nitore dei chicchi consente di ottimizzare e garantire le migliori prestazioni in tazza per tutte le miscele Lavazza (sia quella adatte a preparazioni Espresso che Caffè Crema).

1. Selezionare per una macinatura più fine dei chicchi di caffe, adatta per preparazioni tipo ESPRESSO.
2. Selezionare per una macinatura più grossolana dei chicchi di caffe, adatta per preparazioni tipo Caffè Crema (es: LUNGO XL).

2. macinatura grossolana

Selettore

1. macinatura fine

Entrambe le selezioni permiettono comunique l'erogazione del caffe in tutte le ricette caffe disponibili.
Il selettore va azionato SOLO quando il macinacaffè è in funzione.

NON spostare il selettore qua ndo il macina caffe e fermo poiché potrebber danneggiarsi

NON lasciare il selettore in una posizione intermedia tra e, in quello caso la macchina non permetterà nessuna erogazione. (Interfaccia comandi spenta, Anello luminoso acceso in arancione solo nella zona del selettore).

REGOLAZIONE INTENSITA AROMA

Se si desidera un caffe più o meno intenso, prima dell'erogazione ruotare il Selettore regolazione Aromaippo sulla parte superiore della macchina.

Ruotando il selettore si aumento o diminuira la quantità di caffe utilizzata.

Per augmentare la quantità di caffe da utilizzare ruotare il selettore in senso antiorario; si accenderà un led in corrispondenza dellicona selezionata.
Per diminuire la quantita di caffe da utilizzare, ruotare il selettore in senso orario; si accendera un led in corrispondenza dellicona selezionata.

La selezione resta attivaancheafterl'erogazione, verradisattivato solo quando si ruota l'anello luminoso in senso contrario alla selezione precedente.

Selettore regolazione Aroma

Per diminuire la quantita di caffe

Per aumentare la quantita di caffe

Segnalazioni dell'anello luminoso quando è pronto per l'erogazione:

Selettore regolazione Aroma Standard luce bianca fissa.
Selettore regolazione Aroma posizionato.
verso sinistra: Rotazione in senso orario con luce bianca.
Selettore regolazione Aroma posizionato.
verso destra: Rotazione in senso antiorario con luce bianca.

PROGRAMMAZIONE DOSE CAFFE

i La quantità di caffe erogato può essere modificata; la dose minima impostabile è di 20 ml.

Quando si esegue la programmazione dose caffe, premere sempre lo stesso tasting.

Non intervenire su gli altri tasti altrimenti la programmazione verrà annullata.

Non è possibile programmare la dose caffe nelle bevande a base latte.
Accendere la macchina del caffe premendo il tasto accertarsi che il cassetto raccogligocce sua posizionato fatto l'erogatore del caffe e che ci sua acqua nel serbatoio

La macchina esegue un risciacquo automatico utilizzando una quantita d'acqua pari a una tazzina.

Verificare sempre la presenza di caffe nel Contenitore caffe in grani.
2 Ora la macchina è in condizione di attesa.
3 Posizione una tazza sotto l'erogatore.

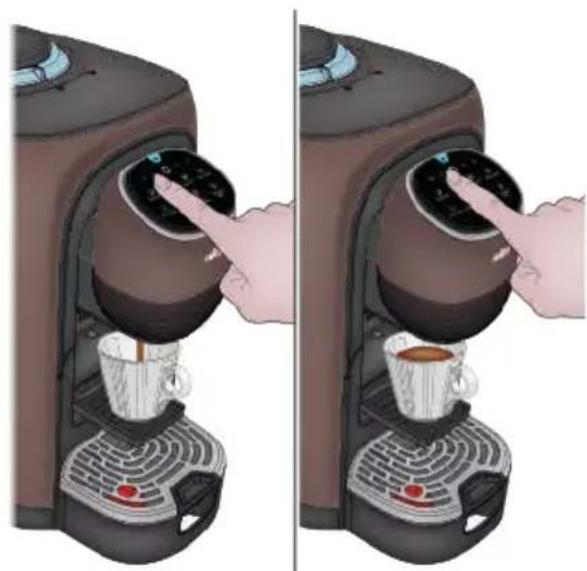

4 Per modificare la dose caffe:

• Tenere premuto per 3 secondi il tasting che si desidera programmare, dopo il segnale acustico. lasciare il tasting.
• Entrati in modalità programmazione lampeggia l'icona che stiamo programmando e riamango-no accese fisse le altre 3 preparazioni caffe.
• Una volta raggiunta la quantità di caffe desiderata, ripremere il tasto per registrarne la dose.

La programmazione verrà annullata:

• Se la dose caffe SUPERA la quantita massima programmabile.
• Se la dose caffe NON raggiunge la quantità minima di 20ml.
• Se viene a mancare l'alimentazione durante la programmazione La macchina si ferma, si riporta alla condizione di pronto e rimane in memoria l'ultimo valore programmatico.
  Se durante una programmazione dose aviene una segnalazione di mancanza acqua la macchina smettera di erogare e la dose non verrà salvata. Una volta rabboccata l'acqua nel serbatoio sare necessario ripetere la procedura di programmazione dose.

IMPOSTAZIONI PER LE TAZZE DA CAFFE

Accendere la macchina del caffe premendo il tasto accertarsi che il cassetto raccogligocce sua posizionato sotto l'erogatore del caffe e che ci sia acqua nel serbatoio.
All'avvio, a macchina fredda, l'apparecchio esegue un auto-risciacquo parti a circa una tazzina, il circuito viene risciacquato con acqua calda per preparare la macchina all'uso.
2 Ora la macchina è in condizione di attesa.

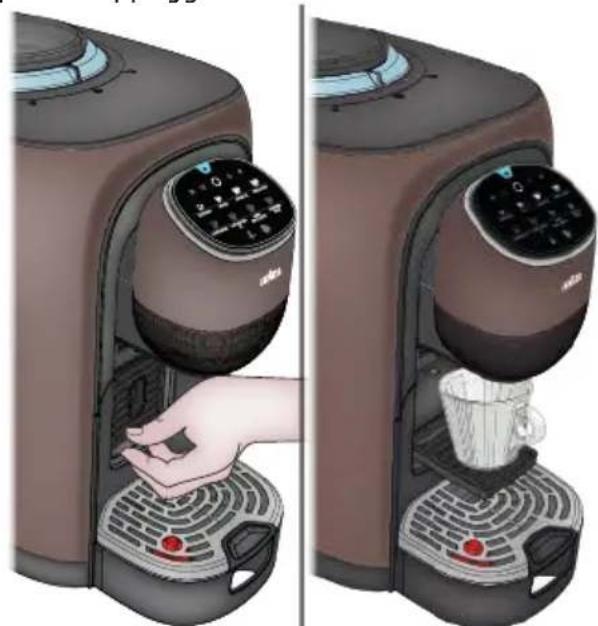

3 Perutilizzareuna tazzina per espresso, premeresaulla scritta PUSHotto I'erogatore, ed aprire ilpiano d'appoggio.

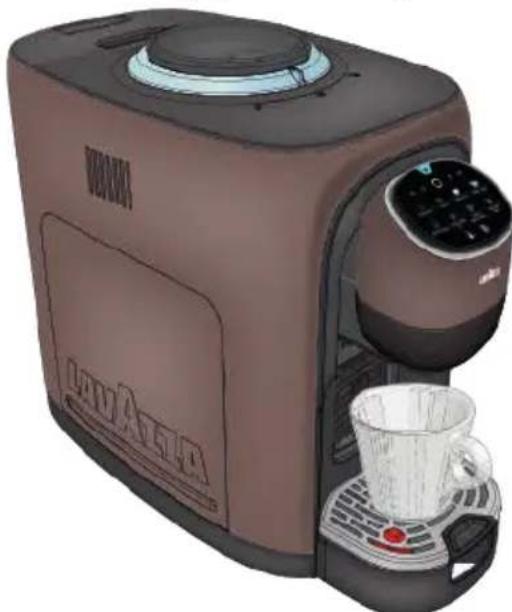

4 Oppure appoggiare una tazza o un bicchiere direttamente sulla griglia sotto l'erogatore

- OOST TEMPERATURE

Prima di selezionare un caffe si puo augmentarne la temperatura attivando il tasto Boost TEMPERATURA

1 Premere il tastingo Boost TEMPERATURA tasto si illuminera per segnalare l'attivazione; La macchina emette un segnale acustico alla pressione del tastingo.

2 Per ritornare alla temperatura standard, premere nuovamente il tasto Boost TEMPERATURA. che tornera a luminosità ridotta. La macchina emette un segnale acustico alla pressione del tasto

Non è possibileambiare la temperatura durante l'erogazione.

EROGAZIONI CAFFE

Se si desidera un caffe più o meno intenso, prima dell'erogazione ruotare il selettore Regolazione Aromaippo sulla parte superiore della macchina.

Per maggiori informazioni vedere il capitolo REGOLAZIONE INTENSITA AROMA.

Verificare sempre la presenza di caffe nel contentatore caffe in grani.

Se durante un erogazione la quantità di caffe nel contentatore non è sufficiente, la macchina inizIERà la fase di macinatura ma, dopo quello istante si bloccherà e l'anello luminoso diventerà di colore arancione ruotando in senso orario.

Riempire il contentitore con i grani di caffe e ripetere l'erogazione.

Apriere il pannello laterale solo per le operazioni di manutenzione del Gruppo Infusore Caffè (ved. paragrafo MANUTENZIONE E PULIZIA).

In caso di blocco dell'erogazione verificare la presenza di spie di allarme accese.

Non manomettere il Gruppo Infusore Caffe.

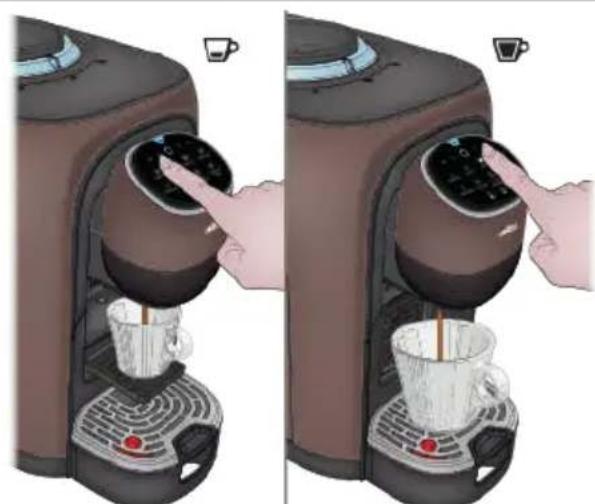

1 Posizione una tazzina sotto l'erogatore.
Premere il tasting ESPRESSO per erogare (30 ml) di caffe.
Premere il tasting LUNGO per erogare (60 ml) di caffe.
Premere il tasting LUNGO XL per erogare (110 ml) di caffe.
2 Quando si preme un tasting, la spia si accende e l'anello luminoso della regolazione aroma si illumina, segnalando che l'apparecchio sta preparando il caffe.
Si può fermare l'erogazione premendo nuovamente il tasting che si stava utilizzando.

3 La macchina interrompera automaticamente l'erogazione al raggiungimento della dose programmata.

OSE LIBERA CAFFE

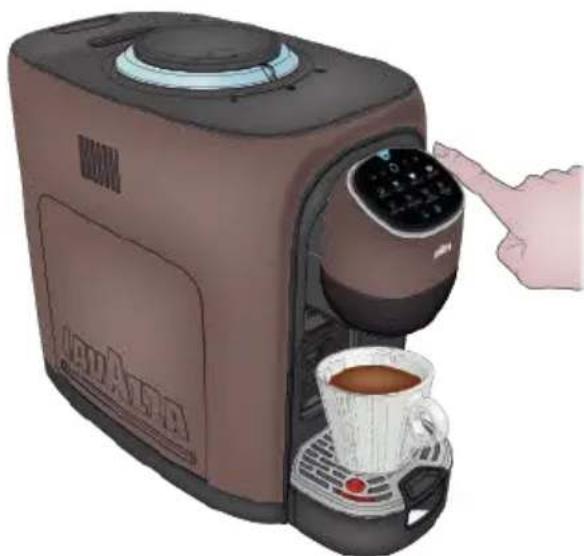

1 Posizione una tazzina sotto l'erogatore.
2 Premere il tasting DOSE LIBERA CAFFE per iniziare l'erogazione.
3 Quando si preme il tasting, la spia si accende e l'anello luminoso della funzione Aroma feature si illumina,indicando che I'apparecchio sta preparando il caffe.

4 Una volta raggiunta la quantità desiderata di caffe preme nuovamente il tasto DOSE LIBERA per terminare l'erogazione.(max 230 ml).

5 Per una nuova erogazione, attendere che i tasti di erogazione e il tasto siano accesi con luce bianca fissa.

IT

PRIMA DI EROGARE LE BEVANDE A BASE LATTE

PULIZIA DEL BRICCO MONTA LATTE

Al primo utilizzato, effettuare un ciclo di pulizia del bricco monta latte.

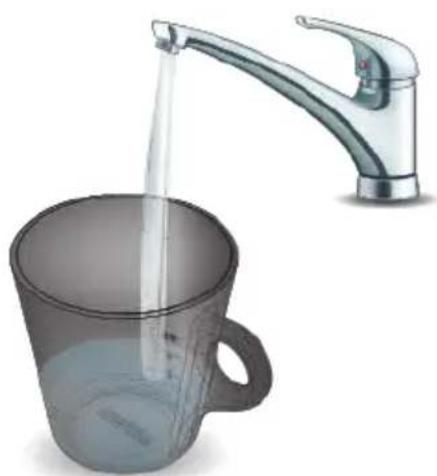

2 Aprire il bricco monta latte e riempirlo con acqua fresca potabile non gasata fino al segno di livello LATTE MACCHIATO /LATTE MONTATO
Rispettare sempre i livelli riportati all'interno del bricco monta latte.

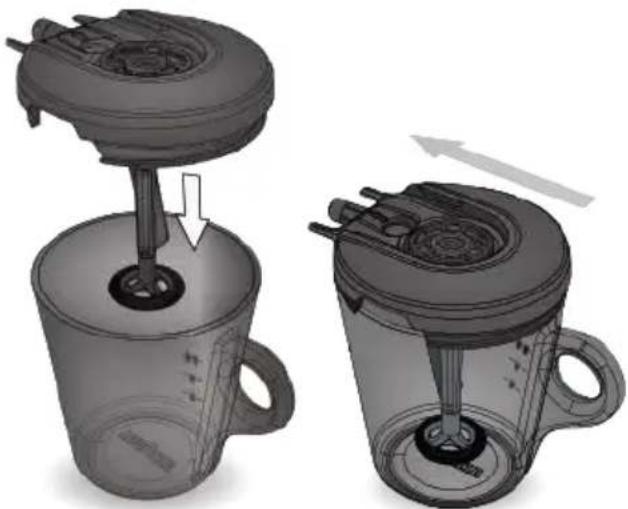

3 Chiudere con il coperchio il bricco monta latte, facendo attenzione alla corretta posizione e orientamento del coperchio.

4 Accendere la macchina del caffe premendo il tasto accertarsi che il cassetto raccogli gocce sua posizionato molto l'erogatore del caffe e che ci sua acqua nel serbatoio.
All'avvio, a macchina fredda, l'apparecchio esegue un auto-risciacquo per una piccola tazza d'acqua, il circuito viene risciacquato con acqua calda per preparare la macchina all'uso.
5 Ora la macchina è in condizione di attesa.

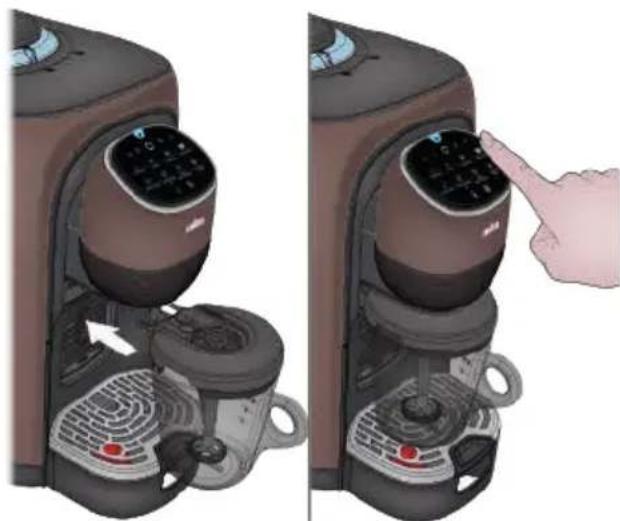

6 Inserire il bricco monta latte nella macchina.
La macchina emette un segnale acustico per segnalare il corretto inserimento del bracco monta latte.

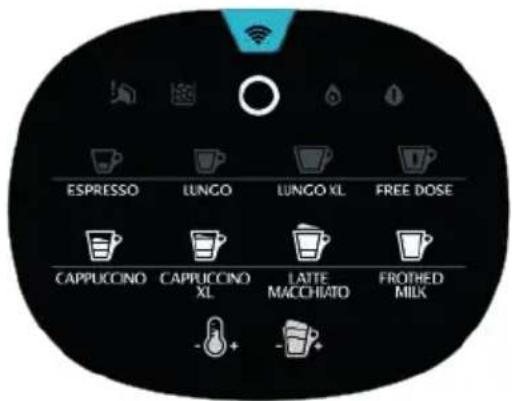

A Con il bricco monta latte inserto, la macchina accende solamente i tasti di erogazione delle bevande latte e, e i tasti BOOST TEMPERATURA. BOOST Schiuma con luce ridotta.

Le spie delle bevande caffe sono spente e i tasti non funzionano.

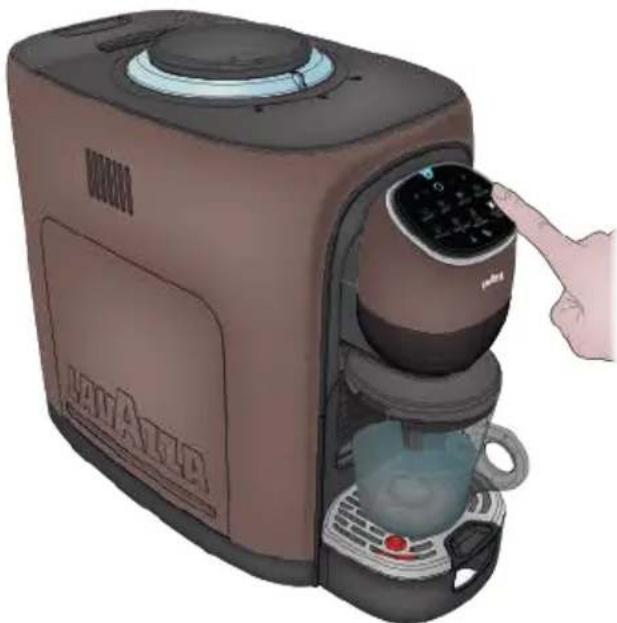

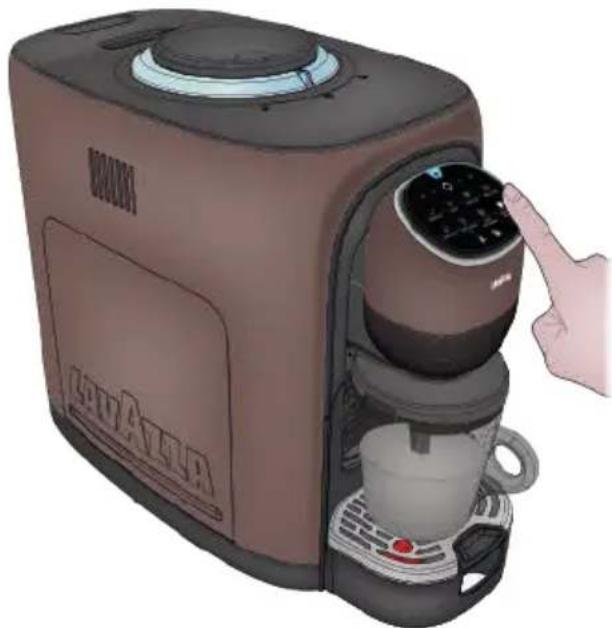

7 Premere il tastingo LATTE MONTATO per iniziare il ciclo di pulizia.

Terminato il ciclo di pulizia, rimuovere il bricco della macchina. Lavare tutti i componenti con acqua fredda o tiepida, asciugarli e rimontarli correttamente.

PREDIPOSITIZIONE ALLA PREPARAZIONE DELLE BEVANDE A BASE LATTE

Il bricco monta latte dispone di tre livelli di preparazione:

Rispettare sempre i livelli riportati all'interno del bricco monta latte.
Versare esattamente la dose di latte segnalata sul bricco.

NON mettere troppo latte.

NON mettere poco latte.

In entrambi i casi si cui poto causare la fuori uscita di latte caldo dal contentitore.

Apriere il pannello laterale solo per le operazioni di manutenzione del Gruppo Infusore Caffè (ved. paragrafo MANUTENZIONE E PULIZIA).

In caso di blocco dell'erogazione verificare la presenza di spie di allarme accese.

Non manomettere il Gruppo Infusore Caffe.

j Utilizzare solo latte freddo a temperatura frigo 0 - 4^ .Non usare latte a temperatura ambiente. L'utilizzo di bevande vegetali non garantisce risul-tati ottimali.

Accendere la macchina del caffe premendo il tasto accertarsi che il cassetto raccogli gocce sua posizionato sotto l'erogatore del caffe e che ci sia acqua nel serbatoio.
All'avvio, a macchina fredda, l'apparecchio esegue un auto-risciacquo per una piccola tazza d'acqua, il circuito viene risciacquato con acqua calda per preparare la macchina all'uso.
2 Ora la macchina è in condizione di attesa.

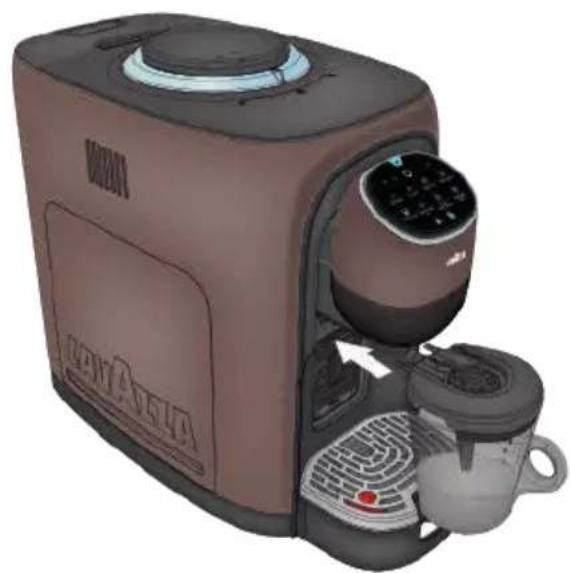

3 Inserire il bricco monta latte nella macchina.

i La macchina emette un segnale acustico per segnalare il corretto inserimento del bracco monta latte.

Con il bricco monta latte inserto, la macchina accende solamente i tasti di erogazione delle bevande latte e, e i tasti BOOST TEMPERATURA. e BOOST Schiuma con luce ridotta.

Le spie delle bevande caffe sono spente e i tasti non funzionano.

OOST TEMPERATURE

1 Se si desidera una bevanda più calda, è possibile augmentare la temperatura del caffe premendo il tasto Boost TEMPERATURA.

Alla pressione del tasting la macchina emette un segnale acustico il tasting diventa più luminoso.

BOOST SCHIUMA

1 Se si desidera una bevanda con più schiuma, è possibile;aumentare la quantità premendo il tasting di Boost SCHIUMA

Alla pressione del tasting la macchina emette un segnale acustico il tasting diventa più luminoso.

2 Se si desidera ritornare alla temperatura standard, premere nuovamente il tasting TEMPERATURA.

Alla pressione del tasting la macchina emette un segnale acustico la luce del pulsante si attenua.

Non è possibileambiare la temperatura durante l'erogazione.

2 Se si desidera ritornare alla quantità di schiuma standard, premere nuovamente il tasto di Boost SCHIUMA

Alla pressione del tasting la macchina emette un segnale acustico la luce del pulsante si attenua.

Non è possibile cambiare la quantità della schiuma durante l'erogazione.

Verificare sempre la presenza di caffe nel contentatore caffe in grani.

Se durante un erogazione la quantità di caffe nel contentatore non è sufficiente, la macchina inizIERà la fase di macinatura ma, dopo quello istante si bloccherà e l'anello luminoso diventerà di colore arancione ruotando in senso orario.

Riempire il contentitore con i chicchi di caffe e ripetere l'erogazione.

EROGAZIONE CAPPUCCINO

Leggere le istruzioni del capitolo PRIMA DI EROGARE LE BEVANDE A BASE LATTE.

Apriere il bricco monta latte e riempirlo con latte fino al segno di livello CAPPUCCINO

Chiudere con il coperchio il bricco monta latte, e inserirlo nella macchina.

La macchina emette un segnale acustico per segnalare il corretto inserimento del bracco monta latte.

Premere il tasting CAPPUCCINO 80 ml) per iniziare la preparazione.

La macchina, après quello secondo, inizia a scaldare e a montare il latte.

Una volta terminato il ciclo di montaggio la macchina eroga automaticamente la dose di caffe nel bricco monta latte.

Al terme del ciclo la macchina si ferma ed emette un segnale acustico

Rimuovere il bricco monta latte alla macchina.

Pulire tutti i componenti del bracco monta latte\ dopo agli utilizzato.

EROGAZIONE CAPPUCCINO XL

Leggere le istruzioni del capitolo PRIMA DI EROGARE LE BEVANDE A BASE LATTE.

Apriere il bricco monta latte e riempirlo con latte fino al livello CAPPUCCINO XL

Chiudere il bricco monta latte con il coperchio e inserirlo nella macchina.

Premere il tasting CAPPUCCINO XL (130 ml) per iniziare la preparazione. La macchina, dopo quello secondo, inizia a scaldare e a montare il latte.

Una volta terminato il ciclo di montaggio la macchina eroga automaticamente la dose di caffe nel bricco monta latte

Al termine del ciclo la macchina si ferma ed emette un segnale acustico

Rimuovere il bricco monta latte nella macchina.

EROGAZIONELATTEMACCHIATO

Leggere le istruzioni del capitolo PRIMA DI EROGARE LE BEVANDE A BASE LATTE.

Apriere il bricco monta latte e riempirlo con latte
fino al livello LATTE MACCHIATO /LATTE
MONTATO

Chiudere il bricco monta latte con il coperchio e inserirlo nella macchina.

Premere il tasting LATTE MACCHIATO (175 ml) per iniziare la preparazione. La macchina, dopo quello secondo, inizia a scaldare e a montare il latte.

Una volta terminato il ciclo di montaggio la macchina eroga automaticamente la dose di caffe nel bracco monta latte

Al terme del ciclo la macchina si ferma ed emette un segnale acustico

Rimuovere il bricco monta latte nella macchina.

EROGAZIONELATTE MONTATO

1 Aprire il bricco monta latte e riempirlo con latte fino al livello LATTE MACCHIATO / LATTE MONTATO

2 Chiudere il bricco monta latte con il coperchio e insertirlo nella macchina.
i La macchina emette un segnale acustico per segnalare il corretto inserimento del bracco monta latte.

3 Premere il tasto LATTE MONTATO (175 ml) per iniziare la preparazione.

4 La macchina, après quello secondo, inizia a scaldare e a montare il latte.
5 Al terme del ciclo la macchina si ferma ed emette un segnale acustico Rimuovere il bricco monta latte alla macchina.
6 Pulire tutti i componenti del bracco monta latte...,
\dop0粮油.

EROGAZIONELATTE MONTATO FREDDO

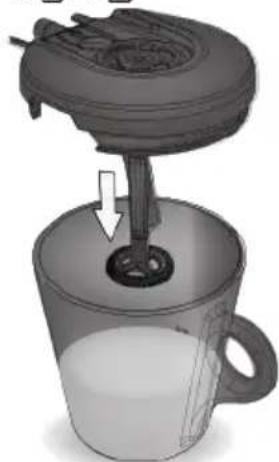

1 Aprire il bricco monta latte e riempirlo con latte fino al livello LATTE MACCHIATO / LATTE MONTATO

2 Chiudere il bricco monta latte con il coperchio e insertirlo nella macchina.
3 Premere e mantenere premuto il tasting BOOST TEMPERATUREA ber almeno 3 secondi.

i La macchina emette un doppio segnale acustico per segnalare il passaggio alla preparazione della bevanda fredda.
Il tasto BOOST Temperatura e l'icona diventano di colore blu e la macchina abilita solo il tasto di erogazione LATTE MONTATO FREDDO

4 Premere il tasto LATTE MONTATO FREDDO (175 ml)per iniziare la preparazione.

La macchina, dopo quello secondo, inizia a montare il受害者.

i Durante il ciclo il tasto LATTE MONTATO FREDDO lampeggia.
5 Al termine del ciclo la macchina si ferma ed emette un segnale acustico Rimuovere il bracco monta latte alla macchina.
6 Per disabilitare LATTE FREDDO procedure come segue:

1. Premere il tasting BOOST TEMPERATUREA
2. La macchina emette un un segnale acustico
3. Si riaccendono tasti delle bevande latte, e feste BOOST TEMPERATURA e BOOST SCHIUMA con luminosità ridotta.

PULIZIA QUOTIDIANA

La pulizia e la manutenzione dell'apparecchio sono molto importanti per prolungare la durata della macchina.

Svuotare e pulire il cassetto raccogli-gocce esterno agli giorno.

Quando il cassetto raccogli gocce esterno è piano, dal foroippo nella parte sinistra della grigliasara visibile l'estremita del galleggiante rosso.

Pulizia dei cassetti raccogli-gocce e del contentatore dei fondi di caffe

1. Estrarre il cassetto raccogli-gocce esterno alla macchina.
2. Svuotare l'acqua all'interno del cassetto rac-cogli-gocce, e lavarlo con acqua fredda o tie-pida, e asciugarlo.
3. Aprire il cassetto raccogli-gocce interno e il contentatore dei fondi di caffe.
4. Svuotare il contentatore dei fondi di caffe e i liquidi presenti nel cassetto raccogli gocce interno. Lavare tutti i componenti con acqua fredda o tiepida, e asciugarli.
5. Rimettere il contentatore dei fondi di caffe nel vassoio raccogli-gocce interno e reiserire i cassetto nella macchina.
6. Posizionare il cassetto raccogli-gocce esterno.

Spia arancione fissa.

Contentore fondi di caffe - Pieno

Spia arancione lampeggiante

Contenitore fondi di caffe - Assente.

Pulizia Gruppo Infusore Caffè

1 Apriere lo sportello di servizio, esercitando una leggera pressione sulla parte inferiore.
2 Rimuovere lo sportello di servizio.

3 Premere i pulsanti di sgancio (arancioni) per estrarre il Gruppo Infusore Caffè.

4 Togliere il Gruppo Infusore Caffè e sciacquarlo fatto l'acqua corrente.

5 Riposizionare il Gruppo Infusore Caffè nella sua sede e reinstallare lo sportello di servizio.
Spia arancione fissa. Assenza Gruppo In-fusore Caffè o non installato in maniera corretta.

Spia arancione lampeggiante rapida.

Sportello di Servizio aperto o non installato in maniera corretta.

Pulizia Serbatoio Acqua

Estrarre il serbatoio dell'acqua alla macchina e lavarlo con acqua fresca.
2 Riempirlo con acqua potabile fino al livello MAX e riposizionarlo nella macchina.

Il coperchio del Contenitore caffe in granì deve essere sempre ben posizionato quando si movimenta il serbatoio.

Pulizia del Sistema Bricco Monta-Latte

1 T ogliere il coperchio del bricco monta latte per separare i componenti.

2 Il coperchio del bricco monta latte (1) è composto dai seguenti componenti:

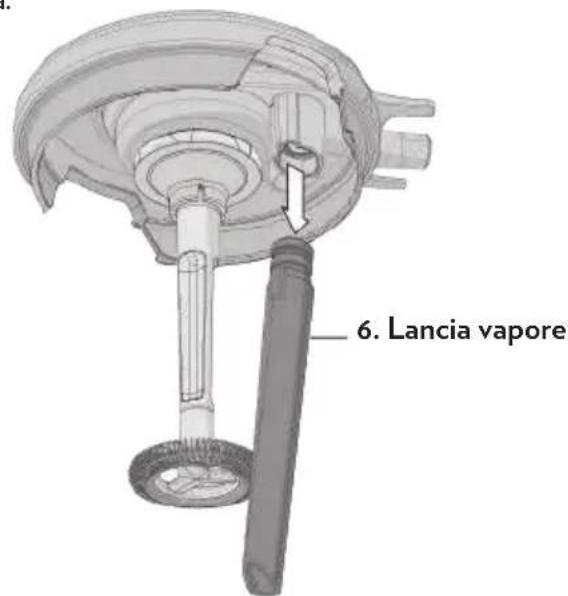

3 Smontare la lancia vapore (6) dal coperchio (1) del bricco monta latte.

Lavare tutti i componenti con acqua fredda o tiepida.

Non è richiesto分开are le altre parti che compongono il coperchio frullino

• Per evitare malfunzionamenti, l'albero del frullino (4) non deve essere smontato e rimioso alla sua posizione originale
  Il bricco monta latte (2), il coperchio frullino (1) e la lancia vapore (6) sono lavabili in acqua fredda o in lavastoviglie a bassa temperatura, lavare separatamente le parti.

4 Rimontare la lancia vapore (6) sul coperchio (1) del bricco monta latte.
Verificare che l'albero del frullino (4) sua posizionato correttamente nelle sue sedi sul gonnellino.
Dopo il lavaggio assicurarsi che tutte le parti siano montate correttamente, in particolare il frullino (5) deve essere tenuto in posizione e libero di ruotare.

5 Rinserire il coperchio sul bricco monta latte.
6 Chiudere con il coperchio il bracco monta latte, facendo attenzione alla corretta posizione e orientamento del coperchio.

RISCIACQUO MANUALE

Per pulire l'erogatore del caffe dopo l'uso, è possibile eseguire un ciclo di risciacquo manuale

Se l'apparecchio non è stato utilizzato per un lungo periodo di tempo, si consiglia di esquire un ciclo di risciacquo manuale.

1 Posizione are un tazzone o un bicchiere sotto l'erogatore.
2 Con la macchina pronta a erogare, premere contemporaneamente il tasting ESPRESSO il tasting per 2 secondi.
3 Verra erogata una quantita di acqua di circa 250ml. Se necessario ripetere il passaggio alcune volte.
i Durante il risciacquo il tasto espresso -m- peggia.
4 Al termine di agli erogazione, rimuovere e svuotare il contentatore.

Attenzione! L'acqua che esce dall'erogatore del caffe è calda.

Evitare il contatto con gli schizzi d'acqua.

5 Dopo il risciacquo manuale, la macchina tornera in modalità RISPARMIO ENERGETICO.

PULIZIA INTERNO MACCHINA

Dopo un lungo periodo di utilizzo, la polvere di caffe potrebbe attaccarsi alle parti interne della macchina.

pulizia del Gruppo Infusore viene richiesta alla macchina attraverso l'accessione della spia di segnalazione con 3 lampeggi rapidi e una pausa lunga.

Pulire le parti interne per garantire che la polvere di caffe non danneggi il Gruppo Infusore.

Procedure come segue:

1 Apire lo sportello di servizio, esercitando una leggera pressione sulla parte inferiore.
2 Rimuovere lo sportello di servizio.

3 Premere i pulsanti di sgancio (arancioni) per estrarre il Gruppo Infusore Caffe.

4 Sciacquare il Gruppo Infusore Caffe sotto l'acqua corrente e lasciarlo asciugare prima di rimontarlo.

5 Utilizzare lo scovolino di pulizia per rimuovere eventuali fondi di caffe e residui di polvere alla macchina.

6 Utilizzare un panno per pulire accuramente l'interno della macchina.

7 Reinserire il gruppo infusore caffe nella sua sede Asciuagare bene tutte le parti prima di chiudere con lo sportello di servizio.

CICLO DECALCIFICAZIONE

Leggere attentamente le istruzioni per la decalcificazione.

La formazione di calcare è una normale conse- guenza dell'uso della macchina; la decalcifica- zione è necessaria agli 2-3 mesi di utilizzo della macchina e/o quando si osserva una dificoltà di erogazione.

Il ciclo di decalcificazione viene richiesto alla macchina attraverso l'accensione della spia di segnalazione.

Non spegnere la macchina durante il ciclo di decalcificazione.

Monitorare la macchina durante il ciclo di decalcificazione.

Una volta avviato, il ciclo deve essere eseguito fino alla fine.

Attivazione:

1 Portare la macchina in modalità RISPARMIO ENERGETICO, premendo il tastingi interfaccia comandi - Spenta).
2 Rimuovere il cassetto raccogli-gocce esterno, il vassio di scarico acqua e il contentatore fondi di caffe.
3 Premere e mantenere premuti per almeno 5 se- condo i tasti LUNGO e Dose libera (FREE DOSE) cinche la macchina emette un lungo segnale acustico

4 Sull'interfaccia comandi si accendo i seguenti tasti:

Tasto Bianca fissa
TastofREEDOSEwncafissa
Spia DECALCIFICAZIONE arancione fissa
Spia CONTENITORE FONDI DI CAFFE arancione lampeggiante.

Prima di iniziare:

1 Sollevare e rimuovere il coperchio, dopodiché estrarre il serbatoio dell'accua utilizzato la maniglia.
2 Riempire il serbatoio con il contentuto del DE-CALCIFICANTE LAVAZZA (250 ml) e ac-qua (250 ml).
Per eseguire la decalcificazione, si raccomanda diutilizzato il DECALCIFICANTE LAVAZZA.

Non bere la soluzione decalcificante e i prodotti erogati.

Nonutilizzare in nessun caso l'aceto come decalcificante.

IT

MANUTENZIONE E PULIZIA

3 Rimontare il serbatoio e richiudere con il coperchio.
4 Reinserire, il vassoio di scarico acqua, il contentore fondi di caffe e il cassetto raccogli-gocce esterno.

La Spia CONTENITORE FONDI DI CAFFE si spegne.

5 Inserire il bricco monta latte.

Se si vuole annullare la procedura di decalcifica, a quello punto è possibile, premendo nuovamente il tasto la macchina tornerà in modalità RISPARMIO INERGETICO.

Fase 1 - Avvio della decalcificazione

1 Dopo aver scrupolosamente eseguito tutte le azioni preliminari, premere il tasting Dose libera (FREE DOSE) per avviare il ciclo di decalcificazione.

2 La macchina avvia la procedura di decalcifica-zione e sull'interfaccia comandi si accendono i seguenti tasti:

Tastobianca fissa
FREE DOSE bianca lampeggiante
Spia Decalcificazione arancione fissa

3 Per svuotare il bricco monta latte, sospendere momentaneamente il ciclo di decalcificazione premendo il tasting FREE DOSE oppure O.

4 Quando la decalcificazione è in pausa, sull' interfaccia comandi si accendo i seguenti tasti:

Tasto Obianca fissa
FREE DOSE Franca fissa
Spia DECALCIFICAZIONE arancione fissa

5 Per riavviare la procedura, premere il tasto Dose libera (FREE DOSE) W

6 Al termine della fase 1 di decalcifica, sull'interfaccia comandi si accenderanno i seguenti tasti:

Tasto Bianca fissa
FREE DOSE Franca fissa
Spia Mancanza acqua arancione fissa
Spia DECALCIFICAZIONE lampeggiante arancione

Fase 2 - Risciacquo:

1 Estrarre il serbatoio acqua.
2 Lavare il serbatoio dell'acqua per rimuovere eventuale residui di soluzione decalcificante.
3 Riempirlo con acqua fresca potabile non gasata fino al livello MAX.
4 Reinserire il serbatoio dell'acqua nella macchina.

5 Svuotare e insere il bricco monta latte.
6 Premere il tasto Dose libera (FREE DOSE) per avviare il ciclo di risciacquo

7 La macchina avvia la procedura di risciacquo e sul l'interfaccia comandi si accendono i seguenti tasti:

Tasto Bianca fissa
- FREE DOSE - bianca lampegginate
Spia DECALCIFICAZIONe lampeggiante arancione

8 Per svuotare il bricco monta latte, sospendere momentaneamente il ciclo di risciacquo premendo il tasting Dose libera (FREE DOSE) oppure.
9 Quando il risciacquo è in pausa, sull' interfaccia comandi si accendo i seguenti tasti:

Tasto Bianca fissa
FREE DOSE Banca fissa
Spia DECALCIFICAZIONE lampeggiante arancione

10 Per riavviare la procedura, premere il tasting DOSE LIBERA

11 Se il serbatoio dell'acqua è vuoto e la fase di risciac-quo non è terminata, si accenderà la spia SERBA-TOIO ACQUA lampeggiante arancione.

• Rimuovere il serbatoio dell'acqua, riempirlo con acqua fresca potabile non gasata fino al livello MAX
  Reinserire il serbatoio dell'acqua nella macchina.

Terminata la fase di risciacquo la macchina si fermera sull'interfaccia comandi

Spia DECACIFICAZIONE
- Poiche il bricco monta latte è inserto, si accendono i tasti di erogazione delle bevande latte e, e i tasti BOOST temperature Schiuma con luce ridotta.

13 Svuotare erisciacquare il bricco monta latte

Estrarre e lavare il serbatoio dell'acqua, riempirlo con acqua fresca potabile non gasata fino al livello MAX

Rimuovere il cassetto raccogli-gocce esterno, il vassoio di scarico acqua e il contentatore fondi di caffe e lavare tutti i componenti.

Rimettere il contentatore dei fondi di caffe nel vassoio raccogli-gocce interno e reiserire i cassetto nella macchina.

Posizonare il cassetto raccogli-gocce esterno.

Pulire la macchina con un panno morbido, inumidito.

Terminata la pulizia, il processo di decalcifica è completinge. La macchina è pronta all'uso.

Problema riscontrato Cause	possibili Soluzione
Premendo il tasting macchina non si accende	1. Macchina non collegata alla rete elettrica.2. La macchina è collegata a prese multiple o ad una ciabatta non funzionante.3. Alimentazione non presente nella rete elettrica/domestica.4. Interfaccia touch non reattiva.5. Errata pressione contemporanea di 2 tasti.	1. Collegare la macchina alla rete elettrica.2. Collegare la macchina direttamente alla rete elettrica.3. Verificare la presenza di corrente collegando un'alto dispositivo elettrico all'alimentazione.4. Verificare che la superficie dell'interfaccia e la mano dell'utilizzatore siano asciutte e pulite.5. Attendere quello seconde e premere solo il tasting SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Ilcaffènon è abbastanza caldo. 1. Gruppo infusore caffe è troppo freddo.2. La tazzina è troppo fredda.3. Erogazione lenta con circuito idraulico intasato di calcare.	1. Effettuare il risciacquo manuale almeno 1olta prima di preparare il caffe.2. Attivare il tasting Boost TEMPERATURA Prima del erogazione.3. Effettuare la decalcificazione con il decalcificante Lavazza. SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Icaffènon riesce a uscire dall'erogatore.	1. Verificare di aver rimioso il distanziale in cartone dal fondo dell'uscita del serbatoio dell'accua.2. Manca acqua nel serbatoio.3. Il serbatoio dell'accua non è inserto bene.4. Non c'e flusso d'accua nel circuito idraulico (nessuna attivazione).5. Circuito idraulico intasato a causa del calcare.	1. Rimuovere il distanziale in cartone.2. Riempire il serbatoio acqua.3. Installare correttamente il serbatoio dell'accua e verificare che l'erogazione avenga correttamente.4. Scollegare il cavo di alimentazione, attendere 10 secondi e ricollegare il cavo. Accendere la macchina e attendere che il riscaldamento finisca. Controllare la corretta erogazione (la macchina effettua automaticamente dei tentativi di riempimento del circuito).5. Effettuare la decalcificazione con il decalcificante Lavazza.SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Il primo caffe dove l'installazione della macchina è di scarsa qualità	» Durante le prime erogazioni c'è una fase di assestamento delsystema	» Scartare le prime 3 erogazioni, dopodiché la macchina erogherà il caffe secondo gli standard qualitativi.SE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA
Il caffe non ha crema. » Caffè in granì non freschi. » Usare il caffe in granì di unanuova confezione.SE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA.
La macchina impiega troppo tempo per riscaldarsi.	» Circuito idraulico intasato a causa del calcare.	» Effettuire la decalcificazione con il decalcificante LavazzaSE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA.
Il serbatoio dell'accuà è stato rimioso/il livello dell'accuà nel serbatoio è molto,basso ma nonc'è alcun avviso	» L'area vicino al sensore del livello del serbatoio dell'accuà èbagnata.	» Asciuugare l'accu attorno il serbatoio e nel vano del serbatoio.SE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA.
Il vassoio di scarico acqua è pienodi acqua.	» Potrebbe esserci una perdita dal serbatoio acqua o umalfunzionamento macchina.	» Verificare l'eventuale perdita del Serbatoio acqua e seconfermato rivolgersi al servizio clienti Lavazza.SE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA.
La macchina fa fatica ad erogare il caffe.	1. Probabilmente sta caricando troppo caffe, per la miscela che si sta utilizzato.2. Circuito idraulico intasato acause del calcare.	1. Consigliamo di abbassare di un livello il selettore Regolazione Aroma. (Es. se ho il selettoreRegolazione Aroma settato su scendo verso Std.2.Effettuire la decalcificazione con il decalcificante Lavazza.SE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA.
Difficoltà nel reinserire il Gruppo Infusore caffe nella sua sede.	» Pulsanti del Gruppo Infusore caffe bloccati.	» Premere per alcune volte i pulsanti arancioni dell'infusore per sbloccarli.SE IL PROBLEMAPERSISTEREvolgERSI AL SERVIZIOCLIENTI LAVAZZA.
Problema riscontrato Cause	possibili Solutazione
Le spie delle bevande con Latte sono spente e i pulsanti non funzionano.	1. Bricco Latte mancante o non inserito correttamente.	1. Inserire il bricco latte. Ad inserimento corretto le spie preparazione latte si illumineranno.
	2. Coperchio bricco latte posizionato male con ugelli rivolti verso la maniglia.	2. Ruotare il coperchio latte con ugelli positizonati in direzione opposa alla maniglia. Ad inserimento corretto le spie preparazione latte si illumineranno. SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Il latte non fa la schiuma. 1. Latte non adatto.	1. Si consiglia di utilizzato latte intero (pasterizzato o UHT) e/o latte scremato freddo da frigo (0-4°C).	1. Si consiglia di utilizzato latte intero (pasterizzato o UHT) e/o latte scremato freddo da frigo (0-4°C).
	2. Usare latte a temperature frigoriferero, compresa tra i 0° e gli 4°C.	2. Usare latte a temperature frigoriferero, compresa tra i 0° e gli 4°C.
	3. Assicurarsi che la spirale del frullino non è montata.	3. Assicurarsi che la spirale del frullino sa montata correttamente.
	4. Effettuare la decalcificazione con il decalcificante Lavazza.	4. Effettuare la decalcificazione con il decalcificante Lavazza.
	SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.	SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
La temperature delle bevande con Latte è troppo calda.	» Inserita scarsa quantità di latte rispetto alla dose selezionata/ desiderata.	» Aumentare la quantità di latte rispettoando quanto indicate dalle icone sul bricco.
		SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
La temperature delle bevande con Latte è troppo fredda.	1. Inserita troppa quantità di latte rispetto alla dose selezionata/ desiderata.	1. Diminuire la quantità di latte rispettoando quanto indicate dalle icone sul bricco.
	2. Circuito idraulico intasato a causa del calcare.	2. Effettuare la decalcificazione con il decalcificante Lavazza.
		SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Problema riscontrato Cause	possibili Soluzione
Durante la preparazione con il latte il cappuccinatore fa rumore.	1. Frullino monta latte non inserito correttamente.2. Dei componenti del coperchio frullino non sono montati nella corretta posizione.3. Sporco.	1. Posizionare il frullino monta latte correttamente come riportato sul Manuale.2. Controllare che il gonnellino sia posizionato correttamente.3. Pulire tutte le parti esterne del coperchio frullino.SEILPROBLEMAPERSISTEREVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Il Cappuccinatore è bloccato 1. Frullino monta latte non inserito correttamente.2. Dei componenti del coperchio frullino non sono montati nella corretta posizione3. Sporco.	1. Posizionare il frullino monta latte correttamente come riportato sul Manuale.2. Controllare che il gonnellino sia posizionato correttamente.3. Pulire tutte le parti esterne del coperchio frullino.SEILPROBLEMAPERSISTEREVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Assenza di caffe nella Preparazione bevande Cappuccini e latte macchiato.	1. Mancani i chicchi di caffe nel contentitore.2. Rimozione anticipata del bracco latte.	1. Inserire i chicchi di caffe nel contentitore.2. Attendere segnale acustico al termine della preparazione bevanda selezionata.SE IL PROBLEMAPERSISTEREVOLGERSI AL SERVIZIO CLIENTI LAVAZZA
Latte fluorisce dal bracco 1. Bricco latte rotto.2. Ecessivo riempimento bicchiere (oltre la tacco/icona superiore3. Scarso riempimento bracco latte (al di sotto della tacco/icona selezionata).4. Ripetizione della bevanda utilizzata nella precedente preparazione.	1. Verificare integrità bracco latte. In caso di rottura RIVOLGERSI AL SERVIZIO CLIENTI2. Rispettare la quantità come indicato dalle icone sul bracco3. Rispettare la quantità come indicato dalle icone sul bracco.4. Effettare una nuova preparazione desiderata scartando la precedente utilizzato un SOLO ciclo.SE IL PROBLEMAPERSISTEREVOLGERSI AL SERVIZIO CLIENTI LAVAZZA

Per qualsiasi problematica non riportata nei casi sopra elencati rivolgersi al Servizio Clienti Lavazza

Problema riscontrato Cause	possibili Soluzione
LATTE MONTATO FREDDO : preparazione bevanda risulta calda.	» Errata procedura di accesso alla bevanda LATTE MONTATO FREDDO	» Ripetere la procedura di accesso tenendo premuto il tasto Boost Temperatura finché icona non diventa BLU. SE IL PROBLEMA PERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA
Spia Rossa sul tasting con segnalazione acustica durante la preparazione bevanda a base latte.	1. Frullino monta latte non inserito correttamente. 2. Dei componenti del coperchio frullino non sono montati nella corretta posizione 3. Sporco.	1. Posizionare il frullino monta latte correttamente come riportato sul Manuale. 2. Controllare che il gonnellino sia posizionato correttamente. 3. Pulire tutte le parti esterne del coperchio frullino. SEILPROBLEMAPERSISTE RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA.
Si sentono strani rumori durante la macinatura del caffe.	» Poiché il caffe è di origine naturale, più accadere di trovare delle impurità tra i chicchi (pezzettini di legno, Sassolini).	SPEGNERE L'APPARECCHIO E CONTATTARE IL SERVIZIO CLIENTI DI LAVAZZA
Problemi nella connessione della macchinatramite Wi-Fi o Bluetooth.	» Errore nella procedura di Pairing con la macchina	RIVOLGERSI AL SERVIZIO CLIENTI LAVAZZA

INDICE

SECURITE 92

CHARACTERISTIQUES TECHNIQUES
CHARACTERISTIQUES TECHNIQUES 95
MODULE DE COMMUNICATION 95

COMPOSANTS DE LA MACHINE DESCRIPTION GENÉRALE 96
INTERFACE DE COMMANDE TACTILE 97

SIGNALISATIONS 98

ANNEAU LUMINEUX ET CARACTERISTIQUE AROME 100

PREPARATION DE LA MACHINE
DÉMARRAGE MACHINE 101
PREMIÈRE MISE EN MARCHE 102
CONTENEUR DU CAFÉ EN GRAINS 103
FONCTION STAND-BY 103

DÉSACTIVATION/REACTIVATION DU WI-FI 104

COMMUTATION DE LA Connexion WI-FI vers BLUETHOOTH.104

REINITIALISATION DES DONNÉES D'ACCès WI-FI 104

RéGLAGE DU CAFÉ
RéGLAGE DE DEGRE DE MOUTURE 104
CARACTERISTIQUE AROME 104
PROGRAMMATION DES DOSES DE CAFÉ 106

PRÉDISPOSITION DES DISTRIBUTIONS DE CAFÉ
RéGLAGES POUR LES TASSÉS À CAFÉ 107
BOOST TEMPERATURE 107

PREPARATION DU CAFE 108

AVANT DE DISTRIBUTIER LES BOISSONS À BASE DE LAIT
NETTOYAGE DU POT MOUSSEUR À LAIT. 109
PRÉDISPOSITION À LA PREPARATION DES BOISSONS À BASE DE LAIT. 110
BOOST TEMPERATURE. 111
RéGLAGE DE LA MOUSSE. 111

PREPARATION DES BOISSONS À BASE DE LAIT
DISTRIBUTION DE CAPPUCCINO 112
DISTRIBUTION DE CAPPUCCINO XL 113
DISTRIBUTION DE LATTE MACCHIATO 113
DISTRIBUTION DE LAIT MOUSSEUX 114

DISTRIBUTION DE LAIT MOUSSEUX FROID 115

ENTRETIEN ET NETTOYAGE
NETTOYAGE QUOTIDIEN 116
RINÇAGE MANUEL 118
NETTOYAGE INTERNE DE LA MACHINE 119
CYCLE DE DÉTARTRAGE 120

SOLUTIONS AUX PROBLEMES LES PLUS COMMUNS 124

Destination d'usage:

Puisssance totale: 1550 W
