MANUALE UTENTE IKT 604 S FB Fors

1.1 Qui trovate 68
1.2 Utilizzo conforme alla destinazione d'uso 68

2 Istruzioni di sicurezza e avventenze 69

2.1 Per il collegamento e il funzionamento 69
2.2 Per il piano di cottura in generale 69
2.3 Per le personne 70
2.4 Spiegazione dei simboli e delle avventenze .... 71

3 Descrizione dell'apparecchio 72
3.1 Uso dei tasti a sensore 73
3.2 Informazioni relative allo Slider (campo di regolazione) 73

4 I comandi 74

4.1 Il piano di cottura ad induzione 74
4.2 Rilevamento pentola 74
4.3 Limitazione della durata d'esercizio 74
4.4 Altre funzioni 74
4.5 Protezione da surriscaldamento (induzione) 74
4.6 Pentole da utilizzato per la cottura ad induzione 75
4.7 Consiglio per il risparmio d'energia 75
4.8 Livelli di cottura 75
4.9 Indicatore del calorie residuo 75
4.10 Rilevamento permanente delle pentole 76
4.11 Comando a tasti 76
4.12 Accensione del piano e della zona di cottura ... 76
4.13 Spegnimento della zona di cottura 76
4.14 Spegnimento del piano di cottura 76
4.15 Funzione Stop 77
4.16 Funzione di richiamo 77
4.17 Sicurezza per bambini 78
4.18 Funzione ponte (solo per zone Octa) 78
4.19 Spegnimento automatico (timer) 79
4.20 Orologic contaminuti 79
4.21 Cottura con avvio rapido 80
4.22 Livello di mantenimento in caldo 80
4.23 Bloccaggio sensori 81
4.24 Funzione Power 81
4.25 Gestione potenza 81
4.26 Funzione grill (solo per zone Octa) 82

5 Pulizia e manutenzione 83

5.1 Dimensioni del piano di cottura in vetroceramica83
5.2 Particolari tipi di sporco 83

6 Che fare in caso di problemi? 84
7 Istruzioni di montaggio 85

7.1 Indicazioni di sicurezza per il montaggio dei mobili da cucina 85
7.2 Ventilazione 85
7.3 Incasso 85
7.4 Collegamento elettrico 87
7.5 Dati tecnici 87
7.6 Messa in funzione 87

8 Messa fuori servizio, smaltimento 88

8.1 Mettere fuori servizio 88
8.2 Smaltimento dell'imballo 88
8.3 Smaltimento degli appearecchi usati 88

9 Servizio technique d'assistenza 89

1 Linee generali

1.1 Qui trovate...

Siete pregati di leggere attendamente le informazioni contente nel presente manuale prima diMETTERE in funzione I'apparecchio. In quello manuale sono contente importantiindicazioni relative la vostra sicurezza, l'uso, la cura e la manutenzione dell'apparecchio, affinché ne possiate rinanere soddisfatti a lungo.

Se dovesse mai verifi carsi un guasto, consultare innanzitutto il capitolo «Cosa fare in caso di problemi?». Spesso è possible riparare piccoli guasti in modo autonomo evitando così i costi che si devono normalmente sostenere per la riparazione.

Conservare con cura quello manuale d'uso e di montaggio Consegnarlo ai nuovi eventuali proprietari per loro opportuna informazione e per la tutela della loro incolumità.

1.2 Utilizzo conforme alla destinazione d'uso

Il piano cottura è destinato unicamente alla preparazione di cibi in ambito domestico o in ambiti analoghi. Ambiti analoghi sono:

• l'utilizzo in negozi, uffi ci ed altri ambienti di lavoro analoghi
• l'utilizzo in aziende agricole
• l'utilizzo da parte di clienti negli hotel, nei motel e in altri tipici ambienti di dimora
• l'utilizzo in pensioni con servizio di prima colazione
• Il piano cottura non deve essere utilizzato per scopi diversi da quelli previsti e deve essere utilizzato soltanto quello sorvegianza.

2 Istruzioni di sicurezza e avventenze

2.1 Per il collegamento e il funzionamento

Gli appearecchi corrispondono alle attuali prescrizioni di sicurezza.
- Solo un technique specializzato è autorizzato a collegare l'apparecchio alla rete elettrica, ad eseguire operazioni di manutenzione ordinaria o a riparare l'apparecchio, attendosi naturalmente alle dispositionsi di sicurezza vigenti in materia. Lavori eseguiti in modo inappropriato possonoMETERE in pericolo la vostra incolumità.
- Se il cavo di allacciamento dell'apparecchio dovesse essere danneggiato, farlo sostuire dal produttore, dal suo Servizio Tecnico o da un technician quali cato, per evitare pericoli di qualsiasi genere.
Non operare l'apparecchio con un timer o telecomando esterno.

2.2 Per il piano di cottura in generale

• A causa della rapida reazione in presenza di gradi di cottura extremamente elevati non lasciare mai incustodito il piano di cottura ad induzione acceso!
• Fare attenzione al rapido riscaldamento delle zone di cottura. Evitare di fare cuocere a vuoto le pentole, perché possono surriscaldarsi!
  Non mettere pentole e padelle vuote sulle zone di cottura accese.
• Fare attenzione durante l'uso di pentole per «bagnomaria», perché potrebbero cuocere a vuotoenza che ce ne si rendaconto! Possono verifi carsi danni alla pentola e al piano di cottura di cui non ci assumiamo la responsabilità!
• Dopo l'uso, spegnere immediatamente la zona di cottura premendo il rispetto tasto Meno e non solotramite il riconoscimento delle pentole.

• I grassi e gli oli possono prendere fuoco se si surriscaldano. Si raccomanda pertanto di non allontanarsi durante la preparazione di cibi contenti oli o grassi. In caso gli oli o i grassi dovessero prendere fuoco, non spegnerlo mai con acqua! Spagnere l'apparecchio e poi copire le fi amme con prudenza, per esempio con un coperchio o una coperta estinguente.

• La superfi cie in vetroceramica è molto resistenteagli urti. Evitare pero che oggetti solidi e duri cadano sulla superfi cie di cottura, perché potrebbero provocare la rottura se appuntiti.

• Pericolo di scosse elettriche in presenza di incrinature, crepe o se la superfi cie di cottura in vetroceramica si dovesse rompere. Spagnere immediatamente l'apparecchio. Disinserire il fusibile ed interpellare il Servizio Tecnico.
• Se a causa di un difetto nel commando dei sensori non si può più spegnere il piano di cottura, disinserire immediatamente il fusibile ed interpellare il Servizio Tecnico.
• Fare attentzione se si collegano appearecchi elettrici addizzionali! I cavi di allacciamento non devono venire a contatto con le zone di cottura calde.
• Pericolo di incendio: non riporre mai oggetti sul piano cottura.
• La superfi cie di cottura in vetroceramica non deve essere usata come superfi cie d'appoggio!
  Non appoggiare sulla superfi cie di cottura né fogli di alluminio, né materiale plastico. Tenere lontano dal piano di cottura caldo tutto ciò che possa fondere, come p.es. oggetti di plastica, fi Im protettivi e specialmente zucchero o cibi molto zuccherati. Per evitare che la superfi cie si danneggi, rimuovere immediatamente e con cautela lo zucchero alla zona di cottura ancorta calda servendosi di un apposto raschietto per vetro.
  Non appoggiare oggetti metallici, come stoviglie o posate, sulla superfi cie del piano di cottura ad induzione perché potrebbero surriscaldarsi. Pericolo di ustionarsi!
  Non mettere mai oggetti infi ammabili, facilemente esplosivi o deformabili direttamente sotto il piano di cottura.
• Fare attenzioneagli oggetti metallicichesi portano a diretto contatto con il corpo,perché possono surriscaldarsi nelleimmediate vicinanze del piano di cottura. Attenzione, pericolo d'ustione!Gli oggetti non magnetizzabili (ad es.gli anelli d'oro o di argento)non sono interessati.

Non riscaldare mai scatole di conserva alla cchiuse e confezioni multistrati sulle zone di cottura. L'apporto di energia potrebbe farle scoppiare!
- Assicurarsi che i tasti a sensore siano sempre puliti, perché l'apparecchio potrebbe interpretare le macchie di sporco come un contatto digitale voluto. Non appoggiare mai oggetti (pentole, asciugamani ecc.) sui sensori!
- Se i cibi traboccati dovessero ricadere sui sensori, si consiglia di spegnere l'apparecchio con il tastingo di spegnimento.
- Le pentole e i tegami non devono coprire i tasti sensori, perché altrimenti l'apparecchio si disattiva automaticamente.
- Posizione la pentola possibilmente nel centro della zona di cottura!
- Se possibileMETTERElepentolepiugrandisulleszoneposteriori per non farriscaldare troppo itasti(surriscaldamento dell'elettronica,ErroreE2,spegnimento deltouchcontrol).
- Attivare la sicurezza bambini in presenza di animali domestici in grado di raggiungere il piano di cottura.
- Il piano di cottura non deve assolutamente essere pulito utilizzato appearecchi di pulizia a vapore o simili!

2.3 Per le personne

• Questi apparecchi possono essere usati da bambini di età minima di 8 anni e da persone ridotte facoltà fi siche, sensoriali o mentali o con scarsa esperienza se le suddette persone sono sorvegliate o se hanno ricevuto istruzioni riguardo all'uso sicuro dell'apparecchio e hanno compreso i pericoli che ne derivano. è vietato lasciar gliacare con l'apparecchio i bambini. La pulizia e la manutenzione da parte dell'utente non devono essere eseguiti da bambini, salvo il caso in cui i bambini siano sorvegliati.
• Le superfi ci delle zone di cottura si riscaldano durante l'uso. Per quello motivo tenere lontani i bambini.
• Si devono utilizzato unicamente griglie di protezione dei fuochi o coperchi dei fuochi del produttore del piano cottura ovvero quelli autorizzati dal produttore nelle istruzioni per l'uso. L'utilizzo di griglie di protezione dei fuochi o coperchi dei fuochi non idonei cui essere causa di incidenti.
• I portatori di pacemaker o di microinfusore devono assicurarsi che il funzionamento dei loro appearechi non sia pregiudicato dal Campo induttivo (la gamma di frequenza del Campo induttivo è compresa tra 20 e 50 kHz).

2.4 Spiegazione dei simboli e delle avventenze

L'apparecchio è stato costruito secondo lo stato attuale della tecnica. Le macchine comportano tuttavia dei rischi che non sono evitabili sotto il profi lo costruttivo.

Per garantire all'operaatore una sicurezza suffi ciente, vengono fornite in aggiunta avvertenze per la sicurezza che sono contrassegnate con i testi segnaletici qui di seguito descritti.

Solo se si presta attenzione a questi testi segnaletici è garantita una suffici ciente sicurezza durante l'uso della macchina.

I testi segnaletici hanno diversi significi cati

PERICOLO!

Annotazione che indica un pericolò imminente e diretto le cui possibili consequences sono mortali o comportano lesioni gravissime.

ATTENZIONE!

Annotazione che indica una situazione potenzialmente pericolosa le cui possibili consequences sono mortali o comportano lesioni gravissime.

ATTENZIONE!

Annotazione che indica una situazione pericolosa le cui possibili consequencescomportano lesioni lievi o il danneggiamento dell'apparecchio.

AVVERTENZA

Annotazione che consente un utilizzo più agevole dell'apparecchio.

In più ci si trovano andere i seguenti symboli di pericolò:

ATTENZIONE! ENERGIA ELETTRICA! PERICOLO DI MORTE!

Questo symbolo mette in guardia delle parti sulla tensione. Solo un technician autorizzato ha il permesso di rimuovere tali coperchi contrassegnati.

ATTENZIONE! SUPERFICI SCOTTANTI!

Questo symbolo è posizionato su superfici che diventano caldissimi. Pericolo di scottatura o ustione

Questesuperfi ci rimangono caldi anche.
dopo lo spegnimento dell'apparecchio.

RISPETTARE LE DISPOSIZIONI PER LA MANIPOLAZIONE DI ELEMENTI E COMPONENTI SOGGETTI A CARICHE ELETTROSTATICHE (ESD)

Dietro le copertura che sono contrassegnate con quello symbolo sono componenti e unità sensibili alle scariche elettrostatiche Evitare assolutamente qualiasi contatto con collegamenti a spina, piste per circuiti stampati e pin di componenti! Escludivamente il personale specializzato in possesso di nozioni di ESD è autorizzato ad effettare interventi!

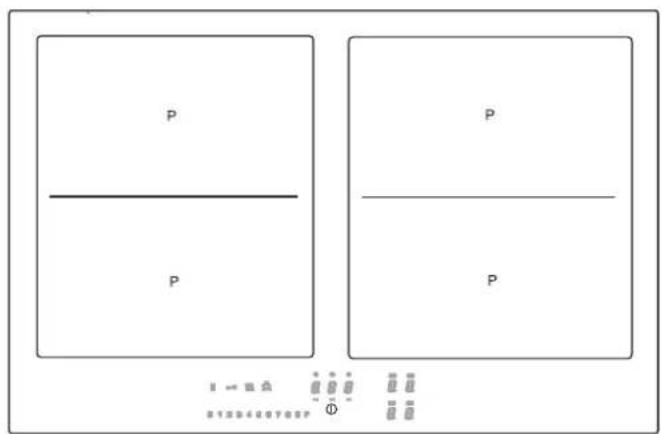

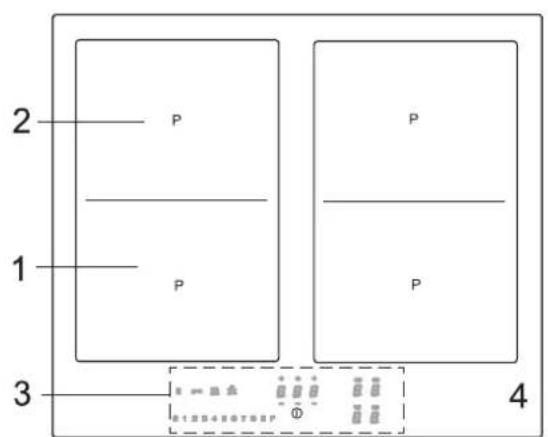

3 Descrizione dell'apparecchio

La decorazione del piano può différer dalles illustrazioni.

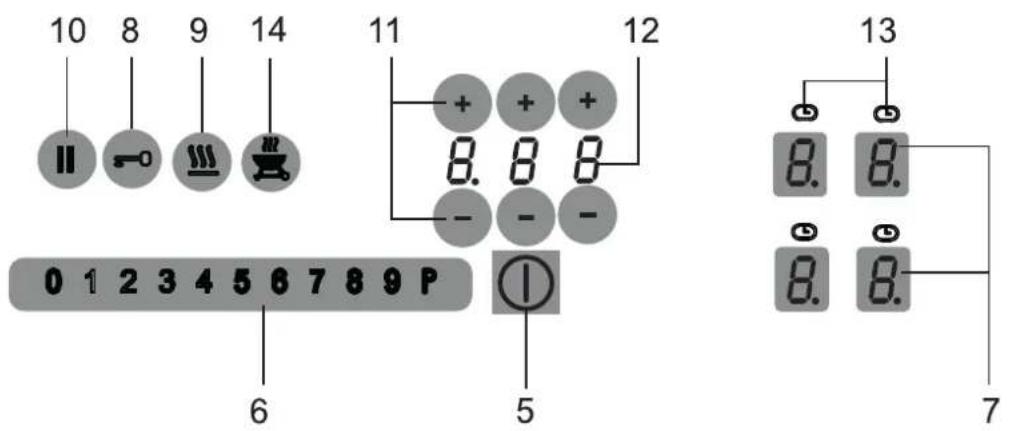

1. Zona di cottura ad induzione anteriore
2. Zona di cottura ad induzione posteriore
3. Pannello comandi Touch-Control
4. Piano di cottura in vetroceramica
5. Tasto di accensione/spegnimento
6. Campo di regolazione

7. Indicazione del livello di cottura e tasto selettore

8. Tasto di bloccaggio (sensori)

9. Tasto scaldavivande
10. Tasto STOP (indicazione pausa)
11. Tasto Meno/Più del timer
12. Indicazione timer
13. Indicazione per timer contaminuti
14. Tasto Grill

AVVERTENZA

La maggior parte dei tasti qui migliorati sono visibili solo dopo l'accensione del piano di cottura.

3.1 Uso dei tasti a sensore

L'uso del piano di cottura in vetroceramica avviene tramite i tasti a sensore Touch-Control. Basta toccare leggermente un symbolo della superfici cie in vetroceramica. Ogni tocco corretto è confirmato da un segnale acustico. Per overwhelfi care chiiami il tasto a sensore Touch-Control in seguito sempliciente «tasto».

Rilevamento permanente delle pentole

Se il piano di cottura ha il rilevamento permanente della pentola, il processo di cottura può essere attivatatramite il Campo di regolazione solo dopo che è stata rilevata una pentola sul piano cottura e il display del livello di cottura在哪。

Tasto di accensione/spegnimento (5)

Usarlo per accendere e spagnere il piano di cottura.
Questo tasting è in pratica l'interrottore principale.

Indicazione del livello di cottura tasto selettore (7)

Questo indicatore visualizza il livello selezionato oppure
H Calore residuo.
P .Livello Power
Rilevamento pentole
H Cottura con avvio rapido
11. .Funzione Stop
Sicurezza bambini
Funzione Ponte
Funzione Grill
...Livelli di mantenimento in caldo 42^ / 70^ / 94^

Toccando l'indicazione del livello di cottura è selezionata la rispettiva zona di cottura Si accende il punto della disponibilità della zona di cottura selezionata.

Simboli

Funzione timer, spegnimento automatico

Bloccaggio dei sensori

Tastodi bloccaggio-8)

Serve per bloccare i sensori.

Tasto scaldavivande (9)

per far sciogliere, stemperare, riscaldare

Livello Power nel campo di regolazione 12345678 P

La funzione Power mette a disposizione delle zone di cottura ad induzione delle potenze supplementari.

Tasto STOP | (10)

Ilprocessodi cotturacouldesserebrevimente interrotto mediantela funzione STOP.

Funzione di richiamo | (Funzione di riabilitazione) (10)

Dopo che si sare spento involontariamente il piano di cottura è possibile riabilitare l'ultima impostazione.

Tasto Grill 14)

Per usare la funzione grill con una piasta grill per induzione.

3.2 Informazioni relative allo Slider (campo di regolazione)

Lo Slider funzione in linea di massima come i tasti a sensore con l'unica differenza che il dito può essere posizionato sulla superfi cie in vetroceramica e in seguito scosso. Il Campo di regolazione riconosce il movimento e aumenta o riduce il valore (livello di cottura) in base alla direzione di movimento.

La defi nizione «slider» [ingl. «slide»: scorrere, scivolare] verrà in seguito sostituita concampo sensorico.

123456789P

Campo di regolazione

Cosa si deve sapere durante l'uso?

Non appoggiare il dito troppo piatto sulla superficie perché altrimenti i sensori/tasti adiacenti potrebbero reagire per sbaglio.

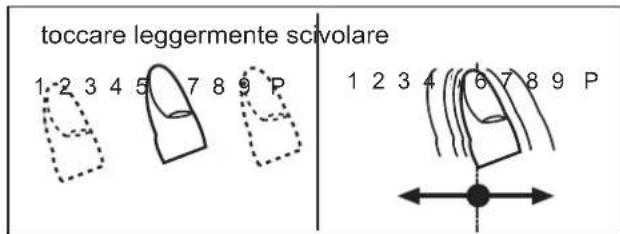

Toccare leggermente il Campo di regolazione far scorrere il dito appoggiato

Toccando leggermente il Campo di regolazione con il dito, cambia il valore passo per passo.

Appoggiando il dito sul Campo di regolazione e facendolo scorrere a destra o a sinistra cambia il valore in modo ininterrotto.

Piu veloce il movimento più veloce il cambiamento del valore.

4 I comandi

4.1 Il piano di cottura ad induzione

Il piano di cottura è dotato di un Campo di cottura ad induzione. Una bobina di induzione situata sulla superficie di cottura in vetroceramica origina un Campo elettromagnetico alternativo che penetrà nella vetroceramica ed induce una corrente termica sulla base della pentola. Nella zona di cottura ad induzione il calore non viene più trasmesso da un radiatore ai cibi passando per il recipiente di cottura, pensi il calore necessario viene creato direttamente all'interno del recipiente delle correnti induttive.

Vantaggi del piano di cottura ad induzione

• Cottura a risparmio energetico grazie alla trasmissione diretta dell'energia alla pentola (sono necessarie stoviglie apposite in materiali magnetizzabili).
• Maggiore sicurezza grazie alla trasmissione di energia solo al recipiente appoggiato sul piano di cottura.
• Elevato rendimento nella trasmissione di energia alla zona di cottura ad induzione alla base della pentola.
  Rapida velocità di riscaldamento,
• Ridotto pericolò di bruciature poiché la superficie di cottura viene riscaldata solo alla base della pentola; i cibi traboccati non si attaccano.
• Regolazione rapida e precisa dell'apporto di energia.

4.2 Rilevamento pentola U

Qualora su una zona di cottura non vi sia alcuna pentola o se la pentola dovesse essere troppo piccola, non è trasmessa alcuna energia. Il mancato funzionamento viene indicato dal lampeggiare del symbolo sull'indicatore del livello di cottura. Se sulla zona di cottura c'e una pentola adatta, il sistema di riconoscimento ne rileva la presenza ed accende il piano al livello di cottura impostato. La trasmissione di energia viene interrottaanche quando si rimuove la pentola allazone di cottura; nell'indicatore del livello di cottura lampeggia il symbolo

Qualora si dovesse attivare la funzione di riconoscimento pentola nonostante le dimensioni ridotte delle pentole o delle padelle appoggiate sulla zona di cottura, verrà trasmessa solo l'energia necessaria.

Indicazione

Il rilevamento permanente delle pentole riconosce su quale zona di cottura è impostata una pentola e miastra uno 0 nel display del livello di cottura corrispondente.

Limiti nel rilevamento pentola

Diametro zona di cottura (mm)	Diametro minimo del fondo pentola (mm)
220x190 (Octa) 115

Se il diametro di quest'ultima è troppo piccolo tutte, la zona ad induzione non funziona. Per il più elevato rendimento, centrare sempre bene il recipiente al centro della zona di cottura.

Important! A seconda della qualita della pentola puo variare il diametro minimo che aziona la funzione «Rilevamento pentole».

4.3 Limitazione della durata d'esercizio

Il piano di cottura ad induzione ha un dispositivo automatico che limita la durata d'esercizio.

La durata di funzionamento di agli singola zona di cottura dipende dal livello di cottura selezionato (vedi tabella).

Il presupposto è che non si modifi chino le impostazioni della zona di cottura durante il suo funzionamento.

Quando si attiva il dispositivo per la limitazione della durata d'esercizio, la zona di cottura si spegne, viene emesso un breve segnale acustico e visualizzata una H. La funzione di spegnimento automatico ha in agli modo precedenza rispetto al dispositivo di limitazione; la zona di cottura si spegne solo après che è terminato il tempo impostato per lo spegnimento automatico (è possibile, per esempio, uno spegnimento dopo 99 minuti e un livello di cottura 9).

Limitazione della durata d'esercizio

Livello di cottura impostato	Limitazione della durata di funzionamento, indicazione in minuti
- - -	120
1	520
2	402
3	318
4	260
5	212
6	170
7	139
8	113
9	90
P	10

4.4 Altre funzioni

L'azionamento contemporaneo o prolongato di due o più sensori - ad es. a causa di una pentola appoggiata involontariamente su di essi - non attiva nessuna delle funzioni di accensione. Il significo Er03 comincia a lampeggiare e viene emesso un segnale acustico continuo di durata limitata nel tempo. Dopo alcuni secondi si disattiva il piano di cottura. Rimuovere l'oggetto dai tasti.

Per disattivare il symbolo Er03 premere ancorta una volta lo stesso tasting o spegnere e accendere il piano di cottura.

4.5 Protezione da surriscaldamento (induzione)

Utilizzato il piano di cottura a piena potenza per un lungo periodo, l'electronica può essere diffi colta di raff reddamento se la temperatura ambiente è elevata.

Per evitare che nell'elettronica si formano temperature troppo elevate, la potenza della zona di cottura viene abbassata automaticamente. Se durante il normale utilizzo del piano di cottura e a normali temperature ambiente dovesse essere visualizzata spesso l'abbreviation E2, significa che il raffreddamento è probabilitmente insuffici ciente.

Le cause possono essere ricercate in insuffi cientsi aperture di raff reddamento. Controllare eventualmente l'incasso (vedi capitolo «Ventilazione»).

4.6 Pentole da utilizzato per la cottura ad induzione

I recipienti utilizzati per la superficie di cottura ad induzione devono essere di metallo, avere propietà magnetiche e un fondo di dimensioni suffi cientsi.

Utilizzare solo pentole con fondi adatti per la cottura ad induzione.

Recipienti adatti Recipi	Recipienti inadatti
Recipients di acciaio smaltato con fondo spesso	Recipients in rame, acciaio inox, alluminio, vetro refrattario, legno, ceramica e terracotta
Recipients in ghisa con fondo smaltato
Recipients in acciaio inox multistrato, acciaio inox, ferri e alluminio con fondo speciale

Come determinare se state utilizzato la pentola giusta

Eseguire il test del magnete descritto di seguito oppure accertatevi che il recipiente abbia il marchio che certi ca che è adatto per la cottura con corrente di induzione.

Test del magnete:

Avvicinare il magnete al fondo del vostro recipiente di cottura. Se il magnete viene attratto, potete utilizzato il recipiente sul piano di cottura a induzione.

Nota!

Durante l'utilizzo delle pentole per cottura ad induzione di alcuni produttori si possono sentire dei fruscii che sono da riconduurre alle modalità di fabbricazione delle pentole stesse.

Sbagliato: il fondo pentola è incurvato. L'elettronica noncould rilevare esattamente la temperature.

4.7 Consigli per il risparmio d'energia

In seguito vi diaismo alcuni consigli su come adoperare il nuovo piano di cottura ad induzione in modo effici cace ed economico.

• Il diametro della base della pentola deve corrispondere al diametro della zona di cottura.
• Durante l'acquisto di una pentola verifi care se il diametro indicate si riferisce al fondo o alla parte superiore del recipientie, perché quest'ultimo è quasi sempre più grande di quello del fondo.
• Quando si preparano piatti dai lunghi tempi di cottura, è possible risparmiare tempo ed energia utilizzando una pentola a pressione, la quale permette inoltre di conservare le vitamine contenate negli alimenti.
  Assicurarsi che la pentola a pressione contenga suffi ciente liquido, perché il surriscaldamento provocato alla sua mancanza potrebbe danneggiare la pentola e la zona di cottura.
• Quando possibile, chiudere sempre le pentole con un coperchio adatto.
• Scegliere la pentola adatta alla quantità di cibo da cuocere. Una pentola grande ma semi vuota comporta un disponio d'energia.

4.8 Livelli di cottura

La potenza della zona di cottura può essere regolata su vari livelli. Nella tabella sono elencate leindicazioni relative ai diversi tipi di cottura.

Livello di cottura	Idoneo per
0	Posizione OFF, uso del calore residuo
-	Fondere 42°C
-	Mantenere in caldo 70°C
-	Riscaldare 94°C
1-2	Cottura di minori quantità
3	Proseguito di cottura
4-5	Cottura di grande quantità di cibo, arrostimento di pezzi più grandi
6	Arrostimento, soff ritto con farina
7-8	Cottura al forno
9	Arrostire / rosolare, cuocere
P	Livello Power (potenza massima)

Se si utilizzato pentole perché, selezionare un livello di cottura superiore.

4.9 Indicatore del calore residuo H

Il piano di cottura è dotato di un indicatore del calore.
residuo dal significato H.

La visualizzazione della H dopo lo spegnimento significi che si cui po usfu rire del calore residuo per mantenere in caldo i cibi o scioglierli.

Anche dopo che si è spenta la visualizzazione della H, la zona di cottura può essere più recente. Attenzione, pericolò d'ustioni!

La superficie in vetroceramica non si riscalda direttamente, ma è riscaldata solo indirettamente dallesi basi delle pentole.

4.10 Rilevamento permanente delle pentole

Se il piano di cottura ha il rilevamento permanente della pentola, ilprocesso di cottura cui è essere attivata tramite il Campo di regolazione solo dopo che è stata rilevata una pentola sul piano cottura e il display del livello di cottura alla.

4.11 Comando a tasti

Per attivare il lavoro qui descritto si deve prima premere un tasto di selezione e quando subito dopo un'alto. Il secondo tasto deve essere premuto entro 10 secondi, perché altrimenti si disattiva la selezione desiderata.

4.12 Accensione del piano e della zona di cottura

1. Premere il tasto di accensione/spegnimento ① (ca. 1 sec.) sono a che gli indicatori non molto significano 0 e si sente un breve segnale acustico. Il lavoro è pronto per l'uso. Il rilevamento permanente delle pentole riconosce su quale zona di cottura è impostata una pentola e allastra uno 0 nel display del livello di cottura corrispondente.
2. Premere sull'indicatore del livello di cottura (usarlo come tasto) per selezionare una zona di cottura. Si accende il punto della disponibilità della zona di cottura selezionata.
3. Subito dato azionare il campo di regolazione accende la zona di cottura.

46879P.....sinistro. Livello di cottura 0.

1234 89P .......centro Livello di cottura 6.

12345678 P .......destro Livello di potenza P^*

Vedi il capitolo «Informazioni relative allo Slider (campo di regolazione)». Per cancellare il livello di cottura o per accendere un'altra zona di cottura toccare il rispettivo campo di regolazione.

Importante: Si deve accendere il punto della disponibilità della zona selezionata!

1. Mettere subito una pentola idonea all'induzione sulla zona di cottura. Il riconoscimento pentola aziona la bobina di induzione. La pentola viene riscaldata.

Fino a quando non si appoggia una pentola sulla zona di cottura, vengono indicatei alternativamente il livello di cottura impostato e il symbolo Per motivi di sicurezza la zona di cottura viene disattivata se non si appoggia una pentola entro 10 minuti. Vedi il capitolo «Riconoscimento pentola»

4.13 Spegnimento della zona di cottura

Premere sull'indicatore del livello di cottura (uso rco me tasto) per selezionare una zona di cottura. La spia di funzionamento della zona selezionata deve accendersi.

1. a) Azionare il Campo di regolazione @tto a sinistra oppure

b) spostare a sinistra il dito appoggiato sul Campo di regolazione per impostare il grado di proseguito di cottura fi no a 0

c) toccare il tasto di accensione / spegnimento Ilutto il piano/ tutte le zone di cottura si spengono.

4.14 Spegnimento del piano di cottura

1. Azionare il tasto di accensione/spegnimento ①I piano di cottura viene completamente disattivato independentemente delle impostazioni attive al momento.

Nota!

Spegnendo tutte le zone di cottura manualmente (livello di cottura 0) alla che in seguito venga azionato un ulteriore tasting/campo di regolazione, il piano di cottura si spegnerà automaticamente dopo 10 secondi.

*Il livello Power verrà attivato. Vedi il capitolo «Livello Power»

3. 0 & 1 & 2 & 3 & 4 & 5 & 9 & 8 & 9 & P
   4.

Idoneo per l'induzione

5a. A123456789P → 0.
5b. 0124589P → 0.
5c.
6.

3. 1 7

4.15 Funzione Stop

Il processo di cottura può essere brevamente interrotto mediante la funzione STOP (p.e. per andare a rispondere al Telefono). Per poter poi riprendere il processo di cottura allo stesso livello di cottura, bisogna disattivare la funzione STOP. Il timer che era stato eventualmente impostato si blocca per poi riprendere da dove si era fermato.

Per motivi di sicurezza但这a funzione è disponibile solo per 10 minuti, trascorsi i quali il piano di cottura viene spento.

1. Gli utensili di cottura si trovano sulle zone di cottura e sono stati impostati i livelli di cottura desiderati.
2. Azionare il tasto STOP II. Invece del livello di cottura, si accende il symbolo della pausa I
3. Si termina l'interruzione premendo innanzi tutto il tasting STOP le quindi un altro tasting a piacere (ad eccezione del tasting di accensione/spegnimento). Il secondo tasting deve essere premuto entro 10 secondi, perché altrimenti il piano di cottura si spegne.

4.16 Funzione di richiamo

(Funzione di riabilitazione)

Dopo che si sare spento involontariamente il piano di cottura è possibile riabilitare l'ultima impostazione. La funzione cui è essere attivata soltanto dopo aver accesa almeno una zona di cottura.

1. Il piano di cottura è stato spento involontariamente con il tasto di accensione/spegnimento ①
2. Dopo lo spegnimento, premere di nuovo il tasting di accensione/spegnimento [entro 6 secondi. Il tasting STOP lampeggia. Premere subito dello tasting STOP I I livelli di cottura originali vengono riabilitati. Il processo di cottura continua.

Vengono riabilitati:

• I livelli di cottura di tutte le zone di cottura
• I minuti e i secondi dei timer programmati delle zone di cottura
  Cottura con avvio rapido
• Funzione Power

Non vengono riabilitati:

Contatore della limitazione della durata di funzionamento (ricomincia da 0)

4.17 Sicurezza per bambini

Questo dispositivo di sicurezza serve per prevenire un'accensione involontaria o non appropriata del piano di cottura ad induzione da parte dei bambini. Il dispositivo blocca i comandi.

Attivazione della sicurezza bambini

1. Premere il tasto di accensione/spegnimento (1 sec.) fi no a che gli indicatori del livello di cottura non visualizzano 0.
2. Subito dato, tenere premuto un indicatore del livello di cottura (circa 3 sec.) fi no a quando il Campo di diregolazione si accende da O-P.
3. Quindi far scorrere sull'intero Campo del regolazione da 0 a P per attivare la sicurezza per bambini. Gli indicatori dei livelli di cottura visualizzano una L per «Child-Lock» (blocco sensori); i comandi sono bloccati e il piano di cottura si disattiva.

Disattivazione della sicurezza bambini

1. Premere il tasto di accensione/spegnimento.
2. Subito dato, tenere premuto un indicatore del livello di cottura (circa 3 sec.) fi no a quando il Campo di diregolazione si accende da O-P.
3. Quindi far scorrere sull'intero Campo del regolazione da 0 a P per attivare la sicurezza per bambini. La L si spelne.

Indicazione

• Una caduta di corrente provoca la disattivazione della sicurezza bambini impostata.

4.18 Funzione ponte 7 solo per zone Octa)

Le zone di cottura anteriore e posteriori sono essere collegate per un processo di cottura (funzione ponte). Così è possibile usare stoviglia grosse.

1. Accendere il piano di cottura.
2. Toccare contemporaneamente i due tasti selettori della zona di cottura delle zone anteriore e posteriori per attivare la funzione ponte. La funzione ponte è attenuata e sul indicatorè del livello di cottura posteriori appeare il ponte. Il funzionamento avviene tramite l'indicatore del livello di cottura anteriore e il Campo di regolazione.
3. Per disattivarla, premere nuovamente contemporaneamente i due indicatori delle zone di cottura anteriore e posteriori (come tasti) oppure specnere il piano di cottura.

Indicazione

Perché la pentola possa essere riconosciuta alla funzione rilevamento pentole,essa deve copire almeno metà della zona di cottura.

4. 长度

4.19 Spegnimento automatico (timer)

Lo spegnimento automatico disattiva agli zone di cottura accesa al termine di un periodo di tempo predeterminato.
Posso sono essere regolati tempi di cottura tra 0.01 e 9.59 (ore. minuti).

1. Accendere il piano di cottura.
2. Premere sull'indicatore del livello di cottura (usarlo come tasto) per selezionare una zona di cottura. Si accende il punto della disponibilità della zona di cottura selezionata.
3. Impostare quindi i tempi desiderati premendo i tasti Piu + o Meno -del timer.
   Posizione sinistra: ore
   Posizione centrale: minuti in passi da 10
   Posizione destra: minuti in passi da 1
   Dopo pochi secondi l'impostazione è stata memorizzata e inizia il decorso.
   Il symbolo timer della zona di cottura @ acceso.
4. La zona di cottura si spegne allo scadere del periodo di tempo impostato. Viene emesso un breve segnale acustico che cui possere disattivato premendo un tasto qualsiasi (ad eccezione di quello di accensione / spegnimento ①

Indicazioni

• Ripetere i passi 2 a 4 per programmare lo spegnimento automatico per un'altra zona di cottura.
• Premere sull'indicatore del livello di cottura (uso lo com-tasto) per controllare il tempo decorso (spegnimento automatico). Il valore indicato può essere modifi cato.
• Per l'interruzione anticipata dello spagnimento automatico, Selezionare la rispettiva zona di cottura e cancellare il tempo premendo l'indicatore timer (uso come tasto) -0).

• Quando sono programmate diverse zone di cottura con spegnimento automatico, nell'indicazione del timer è individata sempre la zona di cottura con il tempo più breve.

• +0 → 005
  3.

4.20 Orologio contaminuti

1. Accendere il piano di cottura. Non selezionare una zona di cottura.
2. Impostare quindi i tempi desiderati premendo i tasti Piu + o Meno -del timer.
3. Allo scadere del tempo impostato viene emesso un breve segnale acustico che può essere disattivato premendo un tasto qualsiasi (ad eccezione di quello di accensione/ spegnimento ①

Indicazioni

• L'orologio contaminuti funzioneanche后期 che si è spenta la parte destra o sinistra del piano di cottura. Accendere la parte destra o sinistra per cancellare il tempo.
• Specnendo tramite il tasto di accensione/specnimento del piano di cottura ① 停下来 120 min. circa si spegne ancche l'orologio contaminuti.

premere piu lungo (3 sec. ca.)

Livello per il proseguito di cottura	Cottura con avvio rapidoTempo (min:sec)
1	00:40
2	01:12
3	02:00
4	02:56
5	4:16
6	07:12
7	02:00
8	03:12
9	-

4.21 Cottura con avvio rapido

Con esta funzione la cottura inizia al livello 9 per poi diminuire automaticamente (da 8 a livello 1) trascorso un determinato periodo di tempo.

Quando si attiva la funzione di cottura con avvio rapido, si deve impostare ancche il livello per il proseguito di cottura che sare selezionato automaticamente dall'elettronica.

La cottura automatica con avvio rapido è adatta per piatti che da freddi devono riscaldarsi velocemente e che possono poi continuare a cuocere alla dover essere controllati continuamente (p.e. i bolli di carne).

1. Accendere il piano di cottura.
2. Premere il Campo di regolazione 1234 89P più a lungo (3 secondi circa) per attivare la funzione o per selezionare un determinato ulterioriore livllo per il proseguito di cottura.

456780P ....a sinistra livello per il proseguito di cottura 1
1234 89P ....centro livello per il proseguito di cottura 6
12345678 P ....a destra livello per il proseguito di cottura 8

La A e il livello per il proseguito di cottura selezionato lampeggiano ad intermittenza.

1. La cottura con avvio rapido sta funzionando correttamente e, trascorso un determinato periodo di tempo (vedi tabella), la cottura proseguirà al livello di cottura impostato. Il simbolo A si spegne.

Indicazione

• Si può essere il livello per il proseguito di cottura selezionato durante la fase della cottura con avvio rapido.

4.22 Livello di mantenimento in caldo

Con esta funzione scaldavivande è possible mantenere in caldo dei cibi più pronti con una determinata temperatura. La zona di cottura funziona a potenza minima.

1. La pentola è appoggiata su una zona di cottura ed è stato impostato un livello di cottura (ad es. 3).
2. Premendo ripeturamente il tasto scaldavivande per scegliere un determinato livllo di mantenimento in caldo:

corrisponde a ca. 42^
corrisponde a ca. 70^
corrisponde a ca. 94^

1. Per disattivare, sfi orare il lato sinistro del Campo di regolazione iistastoscaldavivande.

La funzione scaldavivande è disponibile solo per 120 minuti, al termine dei quali il piano di cottura si spegne.

5 minuti

Moduli (gestione potenza)

4.23 Bloccaggio sensori

Con esta funzione si possono bloccare i tasti e l'impostazione di un livello di cottura. Unicamente il tasting di accensione / spegnimento rimane attivo per spegnere il piano di cottura.

Accensione del bloccaggio sensori

1. Premere il tasto di bloccaggio -ll tasto di bloccaggio si illumina a giorno. La funzione è ora attiva.

Spegnimento del bloccaggio sensori

1. Premere il tasto di bloccaggio. Il tasto di bloccaggio si illumina con luce soff usa. La funzione di bloccaggio è disattivato.

Indicazioni

Il bloccaggio sensori rimane accesoanche后期o lo spegnimento del piano di cottura. Lo si deve quindi disattivare prima di iniziare il seguente processo di cottura.

In caso di mancanza di corrente e di spegnimentotramite il tasto di accensione / spegnimento del piano cottura, il blocco sensori viene annullato,chio disattivato.

4.24 Funzione Power

La funzione Power mette a disposizione delle zone di cottura ad induzione delle potenze supplementari. Si può, per esempio, far bollire velocemente una grande quantità d'acqua.

1. Accendere il piano di cottura. Premere sull'indicatore del livello di cottura (uso lo come tasto) per selezionare una zona di cottura. Si accende il punto della disponibilità della zona di cottura selezionata.
2. Premere il Campo di regolazione @moTO@ destra. Il livello Power è ora attivo.
3. Il livello Power si disattiva automaticamente dopo 5 minuti. Il si spegne e si attiva il livello di cottura 9.

Indicazione

Per disinserire anticipatamente la funzione PowerISTA premere il Campo di regolazione.

4.25 Gestione potenza

Per motivi tecnici le zone di cottura sono riunite due a due in un modulo e dispongono di una potenza massima. Se quello ambito di potenza viene superato attivando un livello di cottura superiore o la funzione Power, la gestione di potenza riduce il livello di cottura della rispectiva zona appartenente al modulo.

A quello punto lampeggia l'indicazione di quella zona di cottura ed in seguito viene indicato il livello di cottura massimo possible.

1. ①
   2.0.0

2. 0123A56789P
   5.

6.

4.26 Funzione grill (solo per zone Octa)

Per questa funzione, usare la piastra grill per induzione da moi raccomandata.

1. Accendere il piano di cottura.
2. Premere sull'indicatore del livello di cottura anteriore (uso rlo come tasto) per selezionare una zona di cottura. Si accende il punto della disponibilità della zona di cottura selezionata.
3. Premere il tasto Grill per attivare la funzione Grill. Le zone di cottura anteriore e posteriori sono collegate tra loro.
4. Subito dopo azionare il Campo di regolazione 123456789. Si accende la zona di cottura.
5. Posizione are la piastra grill e mettere il cibo: Livello 1 - 3 per legumi Livello 4 - 6 per pesce Livello 7 - 9 per carne
6. Per disattivare la funzione grill, spegnere il tasto Grill o il piano cottura.

Indicazioni

• Non lasciare il piano di cottura incustodito.
• Impostare i livelli appropriati come desiderato.

5 Pulizia e manutenzione

• Lasciare raffreddare la superficie di cottura prima di procedere alla pulizia.
• Il piano di cottura non deve assolutamente essere pulito utilizzato apparetti di pulizia a vapore o similii!
• Fare attenzione a strofi nare soltanto brevamente sul tasto di accensione/spegnimento. per evitare di accendere involontariamente il piano di cottura.

5.1 Dimensioni del piano di cottura in vetroceramica

Important! Per la pulizia non utilizzato mai detergenti aggressivi, come prodotti o spugne abrasive, prodotti antiruggine, smacchiatori, ecc.

Pulizia après l'uso

1. Pulire sempre il piano di cottura quando è sporco, preferibilmente dopo anni uso. Per la pulizia servirsi di un panno umido e di un po' di detersivo per stoviglia a mano. Asciugare quindi il piano di cottura con un panno pulito per rimuovere i possibili resti di detersivo alla superfì cie in vetroceramica.

Manutenzione settimanale

1. Pulire e curare il piano di cottura una volta la settimana con un prodotto normale per la pulizia della vetroceramica. Rispettare sempre leindicazioni del produttore. Il silicone presente in questi prodotti genera una pellicola protettiva idrorepellente e antisporco. Tutte le impurità rimangono sulla pellicola e possono essere quindi rimosse con facilità. Asciuquire quando la superfi cie con un panno pulito. Fare attenzione a che non rimanganato resti di detergente sulla superfi cie di cottura perché avrebbero un effetto aggressivo quando la si riscalda e potrebbero quindi modifi carne la struttura.

5.2 Particolari tipi di sporco

Eliminare lo sporco più difficile e le macchie persistenti

(ad es. di calcare) al termine della cottura, quando la zona di cottura è ancora tiepida. Usare un detersivo comune reperibile in commercio e procedere come descritto al punto 2.

Rimuovere inizialmente i cibi incrostati alla superfici die cottura con un panno bagnato ed eliminare

quindi quanto rimane servendosi di uno speciale raschietto per superfi ci in vetroceramica. Continuare quindi la pulizia come descripto al punto 2.

Rimuovere immediatamente zucchero o materiale plastico alla superficie di cottura ancora calda con un raschietto per vetro. Continuire quando la pulizia come descririto al punto 2.

I granelli di sabbia che possono essere caduti sul piano di cottura durante la pulizia di insalata o patate, potrebbero graffi arla quando si spostano le pentole! Rimuovere quando immediatamente i possibili granelli alla superfi cie di cottura.

I cambiamenti cromatici non influscono sul funzionamento e la stabilità della vetroceramica. Non si tratta, infatti, di modifi che del materiale del piano di cottura, ma di semplici residui non rimossi che si sono quindi carbonizzati.

Lo sfregamento dei fondi delle pentole sulla superfie cie potrebbe causare la formazione di aree lucide, specialmente se le pentole sono d'alluminio o se si sono utilizzati detergenti non appropriati. La loro rimozione, abbastanza diffi cile, cui quindi, se necessario, più volte il piano.

L'utilizzo di detergenti aggressivi, o la frizione con il fondo delle pentole, potrebbe smerigliare nel tempo le decorazioni del piano di cottura e potrebbe contribuire alla formazione di macchie scure.

6 Che fare in caso di problemi?

Modifi che e riparazioni all'apparecchio non a regola d'arte possono essere pericolose, perché si corre il rischio di scosse elettriche e cortocircuiti. La non osservanza di但这a regola potrebbe provocare danni alla persona e all'apparecchio. Fare pertanto eseguire i lavori soltanto da un elettricista specializzato come ad es. da uno del Servizio Tecnico.

Notabene!

Se dovesse mai verifi carsi un guasto, consultare innanzitutto il presente manuale d'uso per verifi care secouldessere rimioso personalmente.

Seguono alcuni consigli su come eliminare i possibili problemi.

I fusibili scattano ripetutamente?

Interpellare il Servizio Tecnico o un'elettricista.

Il piano di cottura ad induzione non si accende?

• Verifi care che non sia scattato il fusibile domestico.
• Controllare che sia stato collegato il cavo di alimentazione.
• I tasti a sensori sono bloccati (sicurezza bambini)?
• I tasti sono parzialmente coperti da un panno umido, un liquido o un oggettto metallico? Rimuovere l'oggettto.
• Sono state utilizzate delle pentole non adatte? Vedi capitolo «Pentole per il piano di cottura ad induzione».

Il significato a lampeggiare e viene emesso un breve segnale acustico.

Si è in presenza di un azionamento dei tasti a sensore causato da cibi caduti sul piano di cottura, da pentole o da altri oggetti,

pulire la superfici cie o rimuovere I'oggetto. Per disattivare il simbolo U premere ancora una volta lo stesso tasto o specnere e accendere il piano di cottura.

E' visualizzato il codice di erre E2?

L'elettronica è troppo calda. Controllare l'incasso del piano di cottura ed assicurarsi che la ventilazione sia suffi ciente.

Vedi capitolo «Protezione da surriscaldamento». Vedi capitolo «Ventilazione».

E' visualizzato il codice d'erreore E8?

Errone al ventilatore destro o sinistro. L'apertura di aspirazione è bloccata o coperta oppure è difettoso il ventilatore.

Controllare l'incasso del piano di cottura ed assicurarsi che la ventilazione sia suffici ciente.

Vedi capitolo «Protezione da surriscaldamento». Vedi capitolo «Ventilazione».

É visualizzato il codice d'erreore U400?

Il piano di cottura non è stato collegato in modo corretto.

I comandi si disattivano dopo 1 sec. e viene emesso un segnale acustico. Collegare la corretta tensione di alimentazione.

E visualizzato un codice di erreORERxx o Ex?

Si è in presenza di un difetto technique. Mettersi in contatto con il Servizio Tecnico.

E visualizzato il symbolo

É stata accesa una zona di cottura, ma non vi è stata alcora appoggiata una pentola (riconoscimento pentola). La zona si riscalderà solo in presenza della pentola.

Continua ad essere visualizzato il symbolo nonostante sua stata appoggiata una pentola sulla zona di cottura?

La pentola non è idonea alla cottura ad induzione o ha un fondo troppo piccolo.

Le pentole usate emettono rumori?

I rumori sono dovuti a motivi tecnici. Non ci sono pericolii per il piano di cottura o la pentola.

Il ventilatore di raff reddamento continua a funzionare ancche后再o specnimento del piano di cottura?

Énormaleperché sidevere raffreddare l'electronica.

Si sentono rumori come se qualcosa scricchiolasse o scattasse?

É dovuto a motivi tecnici e non può essere evitato.

Sono presenti rotture o incrinature sul piano di cottura?

Pericolo di scosse elettriche in presenza di incrinature, crepe o se la superficie di cottura in vetroceramica si dovesse rompere. Spagnere immediatamente l'apparecchio. Disinserire il fusibile ed interpellare il Servizio Tecnico.

7 Istruzioni di montaggio

7.1 Indicazioni di sicurezza per il montaggio dei mobili da cucina

• Impiallacciature, collanti o rivestimenti plastici sui mobili adiacenti devono essere termoresistenti (min. 75^ ). Se non sono suffi cientsamente termoresistenti, potrebbero deformarsi nel tempo.
• Ad apparecchio montato deveanche essere assicurata la protezione dal contatto accidentale con i cavi elettrici.
• Se si rispetto ano le distance minime prescritte è permesso applicare dei pannelli decorativi in legno massiccio sul bordo posteriori del piano di lavoro.
• Devonoancheessere rispettole distanze minime dei ritagli del piano sul lato posteriore comeindicato nelle illustrazioni di montaggio.
• Mantenere una distanza di sicurezza laterale dai pensili di almeno 50~mm . Il rivestimento laterale del pensile deve essere di materiale resistente al calore. Per esigenze tecniche di lavoro, la distanza laterale dai pensili deve essere di almeno 300~mm .
• I materiali di imballo (p.es. fogli di plastica, polistiro espanso, chiodi, ecc.) devono essere tenuti lontani dai bambini, perché potrebbero risultare pericolosi per la loro incolumità. Potrebbero, infatti, inghiottre le parti piccole o rischiare il soff ocamento glacando con le pellicole di plastica.

7.2 Ventilazione

• Il piano di cottura ad induzione è dotato di un ventilatore che si accende e spegne automaticamente. Si avvia a Bassa velocità appena i valori di temperatura dei dispositivi elettronici superano una determinata soglia. Quando il piano ad induzioneiene usato intensamente, la ventola funziona ad alta velocità. La ventola funziona più lentamente appena i dispositivi elettronici si sono sufficientemente raffreddati.
• La distanza tra il piano di cottura ad induzione e i mobili da cucina o gli appearecchi da incasso devese sere tale da garantire una suffi ciente ventilazione ed un suffi ciente scarico dell'aria.
• Se la potenza di una zona di cottura aumento e riduce automaticamente (v. il capitolo Protezione contro il surriscaldamento), quello significi ca che possibilmente il raffreddamento non risulta sufficiente. Occorre après la parete posteriori del mobile nell'area dell'apertura del piano di lavoro e di rimuovere la traversina frontale del mobile affinché si crei un'apertura per la circolazione dell'aria fatto il piano di lavoro per tutte la larghezza dell'apparecchio.

Raccomandiamo uno spazio anteriore di almeno 5mm onde permettere una corretta areazione dell'apparecchio.

7.3 Incasso

Avverenze importanti

• Rimuovere i possibili listelli trasversali che si trovano nell'area inferiore d'intaglio del piano di lavoro.
• Evitare unecessivo surriscaldamento inferiore, causato per esempio da fornì sprovvisti di ventilatore a corrente trasversale.
• Non utilizzato il piano di cottura se nel forno è in corso il processo di pirolisi.
• Realizzando il montaggio sopra un cassetto, si deve prestare attenzione che possibilmente non ci sono oggetti appuntiti. Questi oggetti potrebbero angolarsi alla parte inferiore del piano di cottura e bloccare il cassetto.
• Se si trova una parete intermedia al di sotto del piano di cottura alla deve essere montata con una distance minima di 20mm dal fondo inferiore del piano di cottura per garantire una circolazione ottimale dell'aria attorno al piano di cottura.
• Il montaggio del piano di cottura sopra refrigeratori, lavastoviglie e lavativici o asciugatori non è permesso.
• A causa del rischio d'incendio, assicuratevi che non ci siano mai oggetti infi ammabili o deformabili per apporto di calore sotto o in diretta prossimità del piano di cottura.

Guarnizione del piano di cottura

• Controllare, prima del montaggio, che la guarnizione del piano di cottura sa collocata a dovere.

• Si devono evitare infi Itrazioni di liquidi tra la cornice del piano di cottura e il piano di lavoro, oppure tra il piano di cottura e la parete, che potrebbero ricadere sugli elettrodomestici sottostanti.
• Se il piano di cottura è montato in una superfici cie di lavoro non pianà, come p.e. nelle con rivestimenti di ceramicà o simili (piastrelle etc.), si deve provvedere alla rimozione della guarnizione che si trova eventualmente sul piano di cottura e all'ermetizzazione della superfici cie di cottura utilizzato materiali per guarnizione di plastica.
• Non fi sssare il piano di cottura utilizzando silicone! Tale fi ssaggio danneggerebbe, infatti, il piano di cottura se lo si dovesse smontare.

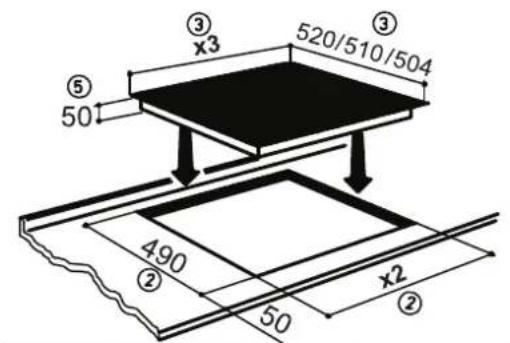

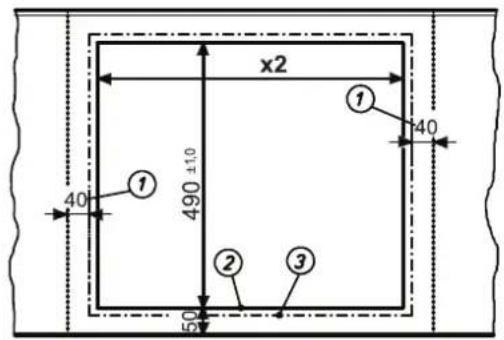

Intaglio del piano di lavoro

Ritagliare il piano di lavoro in modo preciso servendosi di una sega alla lama rettilinea e resistente o di una fresatrice verticale. Le superfi ci dell'intaglio devono quando essere sigillate per evitare la penetrazione di umidità.

Il piano di cottura deve essere ritagliato attenendosi agli schemi allegati. La superfi cie di cottura in vetroceramica deve essere in perfetta posizione orizzontale e a fi lo con il perimetro dell'intaglio. Un'installazione molto tensione potrebbe significi care la rottura della piatra. Controllare che la guarnizione del piano di cottura sa collocata a dovere.

[mm]

Modello	x3	x2
60	600 / 580 / 574mm	560mm±1,0
80	800/ 770/ 764mm	750mm±1,0

① Distanza minima delle pareti adiacenti
② Dimensione di fresatura
③ Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriori

Important!

Se il supporto dovesse essere inclinato o molto tensione, il piano di cottura in vetroceramica si potrebbe rompere durante il montaggio.

7.4 Collegamento elettrico

ATTENZIONE! ENERGIA ELETTRICA! PERICOLO DI MORTE!

Questo symbolo mette in guardia delle parti sotto tensione. Solo un technician autorizzato ha il permesso di rimuovere tali coperchi contrassegnati.

L'allacciamento elettrico del piano di cottura deve essere effettuato da un technique autorizzato.
- Devono essere osservate le norme di legge e le dispositionsi di collegamento dell'azienda elettrica locale.
- Per l'allacciamento bisogna utilizzato un dispositivo che consenta di分开are tutti i poli dell'apparecchio alla rete per mezzo di un angolo di apertura di contatto di almeno 3mm . Come dispositivi di sconnaissance si possono utilizzato gli interrupttori LS, i fusibili e le sicurezze. Staccare l'apparecchio alla corrente elettrica, utilizzando uno di questi dispositivi, quando lo si vuole collegare all'alimentazione o riparare.
Il fi lo di messa a terra delve avere una lunghezza maggiore a quella dei fi li di conduczione della corrente, in maniera tale che, in caso di strappo della presa del cavo di alimentazione, sia l'ultimo a staccarsi.
- Le parti del cavo inccesso devono essere estratte alla zona ad incasso在整个apparecchio.
- Controllare che la tensione di rete corrisponda a quella individata sulla targhetto.
- Ad apparecchio montato deveanche essere assicurata la protezione da contatto accidentale con cavi elettrici.
- Attenzione! I controllingi elettronici potrebbero danneggiarsi irrimidiabilmente se il collegamento non viene essequito a regola d'arte.

Valori di collegamento

Tensione di rete 380-415V 2N\~, 50/60Hz

Tensione nominale dei componenti 220-240V

Nessun cavo di collegamento in dotazione di fabbrica

• Per il collegamento occorre togliere il coperchio della scatola di collegamento situata sul fondo dell'apparecchio, per arrivare al morsetto di collegamento. Dopo il collegamento il coperchio dovrè essere nuovamente fi ssato e il cavo di collegamento dovrè essere assicurato con il morsetto fermacavo.
• La linea di collegamento deve corrispondere come minimo al tipo H05RR-F.

Possibilità di collegamento: collegamento a 6 poli

Attenzione! Collegamento speciale 220 - 240 V 3~!

** In Svizzera, quello modo di collegamento non è ammesso da parte del SEV.

Collegamento da parte della fabbrica

• Il piano di cottura è dotato in sede di fabbricazione di un cavo di linea resistente al calore.
• Il collegamento va effettuato in conformità allo schemadi collegamento, tranne il cavo è dotato di una spina.
• Se il cavo di collegamento alla rete di quello apparecchio viene danneggiato, deve essere sostituito con un cavo di collegamento speciale. Per evitare l'esposizione a rischi, la sostuzione deve essere effettuata unicamente dal produttore o dal suo servizio clienti.

• Attenzione! Collegamento speciale 230 - 240 V 3~!
  ** In Svizzera, quello mode di collegamento non è ammesso da parte del SEV.

7.5 Dati tecnici

Dimensioni del piano di cottura Altezza /larghezza / profondità.......mm	50 x 600 x 520 50 x 800 x 520
Zone di cottura davanti a sinistra . . . mm/ kW dietro a sinistra . . . mm/ kW dietro a destra . . . mm/ kW davanti a destra . . . mm/ kW	220 x 190 / 2,1 (3,7)* 220 x 190 / 2,1 (3,7)* 220 x 190 / 2,1 (3,7)* 220 x 190 / 2,1 (3,7)*
Piano di cottura.......kW 7,4

• Potenza con funzione Power attiva

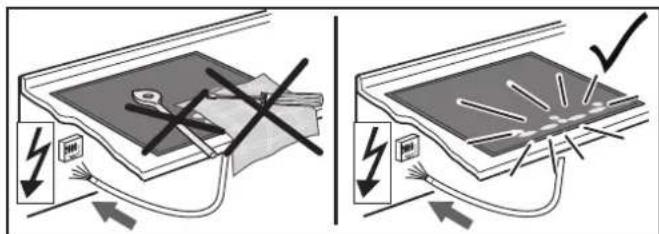

7.6 Messa in funzione

Dopo il montaggio del piano e dopo l'allcianto dell'alimentazione (collegamento alla rete) viene eseguito innanzitutto un test automatico dell'unità di lavoro e viene visualizzata un'informazione di servizio per il Servizio Tecnico.

Important! Assicurarsi che non si trovino oggetti sui sensori durante il collegamento alla rete elettrica!

Pulire la superfi cie di cottura con una spugna umida e quindi asciugarla.

8 Messa fuori servizio, smaltimento

8.1 Mettere fuori servizio

Quando l'apparecchio un giorno cessa il suo servizio.
giornaliero, avviene la sua messa fuori servizio.

• Per evitare scosse elettriche, spegnere il fusibile di casa.
• Dopo lo smontaggio, smaltire l'apparecchio nel rispetto dell'ambiente.

8.2 Smaltimento dell'imballo

Smaltire gli imballi per il trasporto nel rispetto dell'ambiente. La rimessa dell'imballo nel circolo di produzione consente di risparmiare le materie prime e di diminuire la quantità di rifi uti.

8.3 Smaltimento degli appearecchi usati

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifi uto domestico, ma deve essere portato nel punto di raccolta appropriato per il

riciclaggio di apparecchiature elettriche ed elettroniche.

Smaltendo in modo appropriato quello prodotto si contribuisce alla salvaguardia dell'ambiente e alla salute della collettività. Si mettono in pericolò l'ambiente e la salute delle persone smaltendo i prodotti in modo non adeguato. Per informazioni più dettagliate sul ricericlaggio di quello prodotto, contattare l'uffi cui comunale, il servizio locale di smaltimento rifi uti o il negozio in cui è stato acquistato il prodotto.

9 Servizio technique d'assistenza

Gli apparecchi FORS si contraddistinguono per la loro qualità superiore. Ogni singolo apparecchio viene controllato accuratamente in fase di produzione, trasporto e dopo il montaggio.

Leggere attendamente le istruzioni per l'uso. Potrete verifi care personalmente quando sia facile far funzionare quello apparecchio.

Qualora l'apparecchio non dovesse funzionare correttamente, potete rivolgervi ad uno dei tanti centri assistenza FORS. La lista attualizzata dei centri assistenza è disponibile al situ www.fors.ch.

FORS SERVICE

0800554650

La nostra reazione sare più veloce, se sarete casi gentili da farci pervenireanche il vosto indirizzo e leindicazioni contenate sulla targhetta dati dell'apparecchio. La targhetta dati è ben visibile sull'involucro dell'apparecchio.

Servizio assistenza, numero di Telefono Gratis: 0 800 55 46 50

Sia in caso di contatto Telefonico, sua postale, abbiamo bisogno di ricevere i seguenti dati:

• Tipo e marca dell'apparecchio
• No. di produzione (vedi targhetto dati)
  Data d'acquisto (vedi fattura/scontrino d'acquisto)
• Tipo/descrizione del guasto
  Il vosto indirizzo completo
• Il vosto numero di Telefono completo di prefi sso e l'ora alla quale La possiamo raggiungere.

Piano di cottura in vetroceramica ad induzione:

IKT 604 FB
IKT 604 ER
IKT 604FAC
IKT 804 FB
IKT804ER
IKT 804 FAC
