MANUALE UTENTE Cleantec CTM 26 EI AC FESTOOL

it: Dichiarazione di conformità UE. Dichiariamo sotto notre una responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

[solo versiones con AUTOCLEAN]

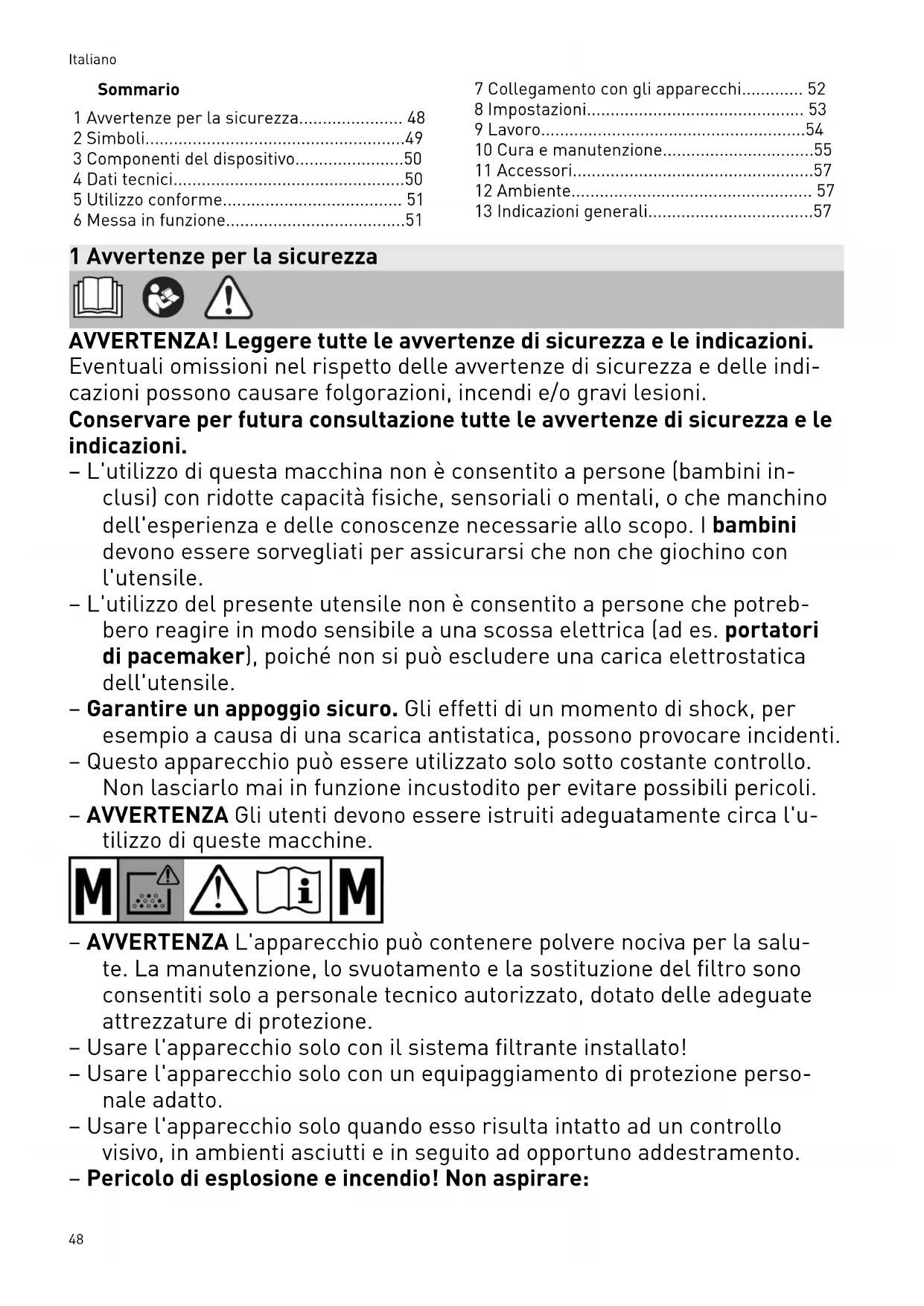

1 Avverenze per la sicurezza 48
2 Simboli. 49
3 Componenti del disposativo. 50
4 Dati tecnici. 50
5 Utilizzo conforme 51
6 Messa in funzione. 51

7 Collegamento con gli apparecchi. 52
8 Impostazioni 53
9Lavoro. 54
10 Cura e manutenzione. 55
11 Accessori. 57
12 Ambiente 57
13 Indicazioni generali. 57

1 Avverenze per la sicurezza

AVVERTENZA! Leggere tutte le avventenze di sicurezza e leindicazioni.

Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delleindicazioni possono causare folgorazioni, incendi e/o gravi lesioni.

Conservare per futura consulazione tutte le avventenze di sicurezza e leindicazioni.

• L'utilizzo di esta macchina non è consentito a personne (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochino con l'utensile.
• L'utilizzo del presente utensile non è consentito a personne che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, posso nono provocare incidenti.
• Questo apparecchio può essere utilizzato solo quello costante controllo. Non lasciarlo mai in funzione incustodito per evitare possibili pericoli.
• AVVERTENZA Gli utenti devono essere istrui di adguatamente circa l'utilizzo di queste macchine.

• AVVERTENZA L'apparecchio più contenere polvere nociva per la salute. La manutenzione, lo svuotamento e la sostituzione del filtrro sono consentiti solo a personale technique autorizzato, dotato delle adeguate attrezzature di protezione.
• Usare l'apparecchio solo con ilsystema filtrante installato!
• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.
• Usare l'apparecchio solo quando esse risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.

• Pericolo di esplosion e incendio! Non aspirare:

• scintille, pezzi incandescenti o polveri calde;

• materiali inflammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi);

• materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua).

• Attenersi alle norme nazionali sulla sicurezza e alleindicazioni del produttore dei materiali.

• Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni.
• Controllare regolarmente il connettore, la presa, il cavo ed il filtrro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, farli sostituire esclusivamente da un'officina autorizzata dell'Assistenza Clienti.
• Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina alla presa di corrente.
• ATTENZIONE Pulire regolarmente il disposativo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento.
• AVVERTENZA Spagnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma.
• Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.
• Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete.

• Trasportare l'apparecchio usingo esclusivamente l'impugnatura prevista a tale scopo.
• Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco.
• Tenere le pellicole d'imballaggio fuori alla portata dei bambini.

Sussiste pericolodi asfissia.

2 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Indossare dispositivi di protezione delle vie respiratoriie.

Consiglio, avvertenza

Istruzioni per l'uso

Avvertenza! L'apparecchio più contenere polveri nocive alla salute.

Adatto per la separazione di polveri con un valore limite di esplosione superiore a 0,1mg / m^3

Non smaltire tra i rifiuti domestici.

Marcatura CE di conformità

Il disposizione contiene un chip per il salvataggio dei dati. Vedi capitolo 13.3

3 Componenti del disposativo

[1-1] Tappo
[1-2] Bocca di aspirazione
[1-3] Presa dell'apparecchio
[1-4] Alloggiamo per tubo d'aspirazione
[1-5] Impugnatura
[1-6] SYS-Dock
[1-7] Spia di collegamento
[1-8] Tastodi collegamento

[1-9] Visualizzazione AC (solo varianti con AUTOCLEAN)
[1-10] Tasto AC (solo varianti con AUTOCLEAN)
[1-11] Visualizzazione di stato (impostazione della forza di aspirazione / impostazione del diametro del tubo flessibile)
[1-12] Tasti per l'impostazione della forza di aspirazione / impostazione del diametro del tubo flessibile
[1-13] Tasto MAN
[1-14] Interruttore dell'apparecchio
[1-15] Ganci
[1-16] Secchio per liquidi
[1-17] Tasto di sblocco (freno)
[1-18]Freno

L'accessorio raffigurato o descripto più non comparire nella fornitura standard.

4 Dati tecnici

Unità mobili di aspirazione CT 26-48 EI		CT 26-48 EI AC
Assorbimento elettrico 350 - 1200 W
Valore di allacciamento max. alla presa del- l'apparecchio	UE	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
Portata (aria) max., aspiratore/turbina 130 m³/h / 234 m³/h
Depressione massima, turbina 240 hPa
Tubo flessibile per l'aspirazione (in funzione della variente di unità mobile di aspirazione)		D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R
Lunghezza del cavo di alimentazione elettrica 7,5 m
Livello di pressione acustica secondo EN 60335-2-69/ Grado d'incer-tezza K		71 dB(A)/ 3 dB
Oscillazione mano-braccio secondo EN 60335-2-69 < 2,5 m/s²
Grado di protezione IP X4
Frequenza 2402 Mhz - 2480 Mhz
Potenza isotropica irradiata equivalente (EIRP) < 10 dBm
Capacità serbatoio CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Misure (L x P x H) CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm
Peso CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per

• aspirazione di polveri sono a 0,1 mg/m³ corrispondenti al tipo M, tra cui sono polveri di legno e smalti,
• aspirazione d'acqua,
• usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensiono frequenza non amesse! Pericolo di incidenti

• Prestare attenzione alleindicazioni riportate sulla targhetto del tipo.
• Prestare attenzione ad eventuali dispi-zioni nazionali speciali.

6.1 Prima messa in funzione

• Aprire i fermagli di chiusura [2-2] e prelevare la parte superiore dell'apparecchio [2-1].
  Prelevare gli accessori dal secchio per li- quidi [2-3] e dall'imballaggio!
• Inserire un filtering o un sacchetto per lo smaltimento nel secchio per liquidi (vedi capitolo 10.1 e 10.2).
• Applicare la parte superiore [2-1] e chiude-re i fermagli di chiusura [2-2].

• Montare l'avolgicavo sul retro dell'unità mobile di aspirazione (vedere Fig. [3]).

• Collegare il tubo flessibile per l'aspirazione all'apparecchio e rispettore l'impostazione del diametro del tubo (vedere capitolo 8.1).

6.2 Collegamento unità mobile d'aspirazione

AVVERTENZA

Pericolo di lesioni a causa dell'avvio incontrato di attrezzi

• Prima di insertire il disposativo assicurarsi che l'attrezzo collegato sia disinserito.

AVVERTENZA

Pericolo di lesioni dovute a corrente elettrica

Innestare la spina di rete in una presa collegata a terra.
Non toccare la presa dell'unità mobile di aspirazione.

i) Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'apparecchio conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta.

• Collegare il cavo di rete alla presa.

La presa dell'apparecchio [1-3] conduc elettricità.

Mettere l'unità mobile di aspirazione in modalità stand-by

Premere l'interruttore ON/OFF [1-14].

La presa dell'apparecchio [1-3] conduc elettricità.

i Il LED verde [1-11] visualizza la modalità stand-by.

Avvio automatico dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

Per avviare automaticamente l'unità mobile di aspirazione: Accendere l'utensile collegato.

Avvio manuale dell'unità mobile di aspirazione L'unità mobile di aspirazione è in modalità stand-by.

• Azionare il tasting MAN [1-13].

In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di

aspirazione alla presa.

7 Collegamento con gli apparecchi

AVVERTENZA

Pericolo di lesioni, avvio inatteso dell'unità mobile d'aspirazione

• Prima di qualsiamente lavoro con l'unità mobile d'aspirazione controllare quale commande a distance e quale utensile elettrico sono collegati con l'unità mobile d'aspirazione.
  Il dato a distanza cui si sono collegato solo al tubo flessibile per l'aspirazione.
  Un utensile elettrico a batteria deve sempre essere essere collegato all'unità mobile di aspirazione tramite il tubo flessibile per l'aspirazione. Dopio il lavoro, il collegamento con l'unità mobile di aspirazione deve essere staccato.

7.1 Collegare l'utensile elettrico

AVVERTENZA

Pericolo di lesions

Attenersi alla potenza di allacciamento massima alla presa dell'apparecchio (vedere il capitolo Dati tecnici).
- Spegnere l'eeltroutensile.

Collegamento di un eletttroutensile azionato alla rete con l'unità mobile di aspirazione

• Collegare l'eletttroutensile alla presa del-l'apparecchio [1-3].
  L'eletttroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

Collegamento di un elettrotensile a batteria con l'unità mobile di aspirazione

• Azionare il tasto di collegamento [1-8] in modalità stand-by.

La spia di collegamento [1-7] lampeggia lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

• Accendere l'eeltroutensile a batteria.

L'unità mobile d'aspirazione si avvia e l'ellettroutensile a batteria è collegato fino allo spegnimento manuale dell'unità, oppure staccando la spina. In seguito è necessario accoppiare nuovamente l'apparecchio a batteria.

Collegando un nuovo eletttroutensile a batteria, il collegamento esistente fino a quel momento sare savrascritto.

7.2 Collegare lavoro a distanza CT-F I

Connettere il dato a distanza all'unità mobile di aspirazione

Per collegare un dato a distanza con una unita mobile d'aspirazione, si deve eseguire un reset del dato a distanza (vedere Reset del dato a distanza).

É possibile collegare direttamente i comandi a distance non alla cegati.

Un collegamento stabilito tra commando a distance e unità mobile d'aspirazione ri-mane attivoanche后期lo specnimento manuale dell'unità o dopo aver staccato la spina.
Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-8] situato sull'unità mobile di aspirazione.

La spia di collegamento [1-7] lampeggia velocimento.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

Premere il tasto MAN sul dato a distanza.

Il dato a distanza restamemorizzato nell'unità mobile di aspirazione.

Accensione/spegnimento

Una volta collegato il commando a distance con l'unità mobile d'aspirazione, esta-po essere accesa e spenta con il commando a distance.

Per accendere/spagnere premere il tasting man sul dato a distanza.

Reset sul dato a distanza

Il tasto Reset consente di cancellare il collegamento di un dato a distance con l'unità mobile di aspirazione.

• Tenere premuto per 10 secondi il tasting di collegamento e il tasting MAN.

Quando il reset è completato l'indicatore LED s'illumina in magenta.

7.3 Festool App*

L'unità mobile di aspirazione può essere configuratatramite la Festool App.

Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-8] situato sull'unità mobile di aspirazione.

La spia di collegamento [1-7] lampeggia velocimento.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

Seguire le istruzioni indicate alla Fest stool App.

• Non disponibile per tutti i paesi.

8 Impostazioni

8.1 Impostazione del diametro tubo flessibile

L'impostazione del diametro del tubo flessibile è possibile solo in modalità Stand-by.

• Impostare con i tasti del diametro del tubo flessibile [1-12] il diametro interno del tubo flessibile collegato.
  L'impostazione viene salvata nell'unità mobile di aspirazione.
  Cio garantirà una corretta velocità dell'aria nel tubo flessibile per l'aspirazione (vedere capitolo 8.6).

8.2 Regolazione della potenza di aspirazione

• Azionare i tasti Piò Meno [1-12] nel funzionamento in aspirazione.

8.3 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazione impedisce un'aspirazione delle rettificatricie e degli ugelli a pavimento su superfici lisce.

Apri

• Ruotare l'anello di regolazione sulla posizione "OPEN".

Chiudi

• Ruotare l'anello di regolazione sulla posizione "CLOSE".

8.4 Bloccaggio del freno

Lo spostamento della leva nera del freno [1-18] impedisce all'unità mobile di aspirazione di spostarsi. A tal fine, sollevare leggermente l'unità mobile di aspirazione nella parte anteriore e premere la leva nera del freno verso il basso finché non si innesta. Per rilasciare, premere il pulsante di rilascio [1-17].

8.5 Termofusibile

Per proteggere l'apparecchio contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiungimento della temperatura critica. Il LED inferiore [1-11]在哪 la anomalia.

II LED s'illumina in rosso Sovratemperatura

• Specnere l'unità mobile di aspirazione e lasciarla raffreddare.
  Riaccendere l'unità mobile di aspirazione dopo ca. 5 minuti.

8.6 Sorveglianza della portata volumetrica

Qualora nel tubo flessibile per l'aspirazione la velocità dell'aria scendesse molto i 20 m/s, per motivi di sicurezza viene emesso un segnale acustico di avviso (per tipo di polvere M). Il correto funzionamento del sistema di monitoraggio del flusso volumetrico richiede l'utilizzo di tubi flessibili per l'aspirazione Festool con un diametro interno da 21 mm a un massimo di 42 mm.

La tabella* sull'unità mobile di aspirazione esplicita que-sta relazione per il volume di aspirazione minimo necessario del relativivo diametro del tubo flessibile. Se il ri

spettivo volume di aspirazione non è raggiunto, viene emesso un segnale acustico d'avviso.

• solo per le versioni UE di CT AC

Possibili cause Rimedio

L'impostazione della forza di aspirazione è regolata [1-11] su un valore troppo basso.

Regolare l'impostazione della forza di aspirazione su un valore più elevato (vedere capitolo 8.2).

L'unità mobile di aspi-razione non è posizionata sul diametro del tubo flessibile collegato.

Impostare il correttodiametro del tubo flessibile [vedere capitolo 8.1].

Possibili cause Rimedio
Tubo flessibile per l'a-spirazione ostruito o piegato.	Eliminare l'ostruzioneno o la piegatura.
Sacchetto filtering piano. Inserire un nuovo sacchetto filtering (vedere capitolo 10.1).
Filtro principale conta-minato.	Sostituire il Filtering principale (vedere capitolo 10.3).SOLO AUTOCLEAN:Pulire il Filtering principale (vedere capitolo 9.2).
Malfunzionamento delsystema elettronico di sorveglianza.	Far risolverire il problema da un'offici-ina dell'Assistenza Clienti autorizzata Festool.
Aspirazione di liquidi. è garantito un fun-zionamento sicuro perché non sono necessarie misure correttive.
SOLO CTM 36 E AC-LHS con PLANEX LHS 2 225:Per lavori che necessi-tano di una Bassa im-postazione di forza di aspirazione (ad es. su superfici morbide).	Attivare la funzione bypass sul mani-cotto d'aspirazione speciale [1A].

9Lavoro

9.1 Utilizzo

Alloggiamo per tubo d'aspirazione: Concluso il lavoro, il tubo flessibile per l'aspirazione si potra condurre attraverso l'apertura [8-2] e sistemare nel garage per tubo d'aspirazione.

Appoggio per Systainer SYS-Dock: L'apposto piano di appoggio consente di fissare un Systainer, mediante i quattro cursori o con il T-LOC [8-1].

9.2 AUTOCLEAN - Pulire ilhetto principale (solo varianti con AUTOCLEAN)

Solo in abbinamento al sacchetto per lo smaltimento (Adempimento tipo di polvere 'M'). Non per l'aspirazione di liqui

di!

Attivazione / disattivazione della pulizia automatica

In modalità stand-by premere il tasto AC [1-10] per attivare o disattivare AUTO-CLEAN.

i Con la Festool App* e possibile configura re la funzione AC.

Pulizia manuale

Nella funzione di aspirazione premere il tasto AC [1-10].

Pulizia completa manuale

• Con il palmo della mano o mediante lo sportellino CT-VS, tappare la bocca di aspirazione o l'ugello terminale del tubo di aspirazione per 3 secondi.
• Tenere premuto il tasto AC [1-10] per 3 secondi.

Non pulire ilhetto principale troppo spesso in un breve periodo di tempo!

Entro 1 minuto massimo:

1x pulizia completa manuale

3x pulizia manuale

• Non disponibile per tutti i paesi.

9.3 Particularità CTM 36 E AC-LHS

Perutilizzare l'unita mobile d'aspirazione con La PLANEX:

• Usare il tubo di aspirazione antipiegatura D 36mm× 3,5m - AS
• Usare la boccola di aspirazione speciale per il collegamento del PLANEX.
• Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione [1-2] e il tubo di aspirazione.
• Montare il supporto per attrezzi.
• Usare solo con il sacco di raccolta!

Funzione bypass

Per lavori che necessitano di una Bassa impostazione di forza di aspirazione (ad es. su superfici morbide).

• Attivare la funzione bypass sul manicotto d'aspirazione speciale.

9.4 Aspirazione di sostanze asciutte

PRUDENZA

Polveri nocive per la salute

Lesione delle vie respiratoriie

Utilizzare unhetto o un sacchetto per lo smaltimento quando si aspirano sostanze pericolose!
Utilizzate l'apparecchio soltanto se il controlo della portata funziona correttamente.

Prestate attenzione durante l'aspirazione delle polveri prodotte da elettroutensili in funzione:

Se l'aria di scarico viene reimmessa nell'ambsiente, delve essere presente un sufficiente tassodi ricambio dell'aria L nell'ambsiente. Al fine di rispetto i valori limite richiesti, la portata reimmessa deve essere al massimo il 50% della portata di aria fresca [volume dell'ambsiente VR x tasso di ricambio dell'aria LW] . Osservare inoltre le disposizioni nazionali.

Notabene: se il filtropro Principale è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri il filtropro Principale dovrebbe essere asciugato oppure sostituito con un filtro asciutto.

9.5 Aspirazione di liquidi e di sostanze umide

Rimuovere il sacchetto per lo smaltimento o il sacchetto filtrlo!

Utilizzare un filtro per liquidi speciale

{NF-CT}.

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem-pimento.

IL LED [1-11] lampeggia con luce rossa.

Assicurarsi che dopo l'aspirazione di liquidi l'apparecchio (filtrro principale, tubo flessibile per l'aspirazione, contentatore, etc.) è sufficientemente asciutto.

PRUDENZA

Polverinocive per la salute

Lesione delle vie respiratoriie

Al termine dell'aspirazione di liquidi, ri-muovere il filtrlo per liquidi e sostituirlo con il filtrlo principale per materiali asciutti.

PRUDENZA

Fuoriuscita di schiuma e di liquidi

• Spagnere immediatamente l'utensile e svuotarlo.

9.6 Dopo il lavoro

• Solo varianti con AUTOCLEAN: Pulire il filtrtro principale in modalità automatica o manuale (vedere capitolo 9.2).
• Spagnere l'unità mobile di aspirazione e staccare la spina.
• Avvolgere il cavo di alimentazione elettrica.
  Svuotare il secchio per liquidi.
• Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].

AVVERTENZA

Polveri nocive per la salute

Lesione delle vie respiratoriie

▶ Pulire l'unità mobile di aspirazione e tutti gli accessori, aspirandoli e lavandoli completamente (dantro e fuori), prima di ri-muovere l'unità dall'area contaminata.
Le parti che non possono essere pulite completeness in un sacco di plastica per iltrasporto.
- Indossare un dispositivo di protezione delle vie respiratoriie!

Questo apparecchio deve essere conservato solo in ambienti interni.

• Sistemare l'unità mobile di aspirazione in un ambiente asciutto precluso all'acceso di persona non autorizzate.

10 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni e di folgorazione

• Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione alla presa elettrica.
• Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura del corpo andrè effettuato esclusivamente da un'officina autorizzata dell'Assistenza Clienti.

I servizi di assistenza clienti e riparazione possono essere forniti esclusivamente dal costruttore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio Le parti e i dispositivi di sicurezza danneggiati andranno riparati o sostituita a regola d'arte da un'officina autorizzata, se non diversamente indicato nelle istruzioni per l'uso.

Attenersi alle seguenti avventenze:

• Almeno una volta all'anno andrè effettuata una verifica tecnia delle polveri, a cura del costruttore o di personale qualificato (ad es. per accertare eventuali danni al filtro, la tenuta dell'apparecchio ed il corretto funzionamento delle apparecchiature di controllo).
• Cio che non è possibile pulire, va smaltito.
  A tale scopo, utilizzato sacchi impermeabili. Attenersi alle disposizioni vigenti in materia di smaltimento!
• Per effettuarne la manutenzione, l'utente dovrà smontare l'apparecchio, pulirlo e procedere alla manutenzione, laddove possibile perché pericolì per il personale di manutenzione o per altre personne. Fra le misure precauzionali da rispetto: decontaminazione prima dello smontaggio, provedere ad una ventilazione filtrata nel punto in cui l'apparecchio viene smontato, pulire l'area di manutenzione e fornire idoneo equipaggiamento protettivo individuale.

10.1 Sostituzione del sacchetto filtro (SC FIS-CT 26/36/48)

Rimozione del sacchettohetto [4]

• [2-2]Aprière le clip et togliere la parte supérieur [2-1].
• Togliete il sacchetto filtro.
  Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
  ▶ Pulite il serbatoio di contentimento [2-3].

Inserimento del sacchetto除外 [5]

• Inserite un nuovo sacchetto filtro [SC FIS-CT 26/36/48] (Fig. [4]). Importante: spinge re con forza il manicotto del sacchetto filtro sul raccordo di entrata.
  Appoggiate sobre la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

i Prestate attenzione che il sacchetto filtron non venga schiacciato fra la parte superiore e quale inferiore.

10.2 Sostituire il sacchetto per lo smaltimento (solo varianti con AutoClean)

Rimozione del sacchetto per lo smaltimento [6]

• Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].

• [2-2]Aprière le clip et togliere la parte superiore [2-1].

• Chiudete il sacchetto per lo smaltimento.

• Togliete il sacchetto per lo smaltimento.
  Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
  ▶ Pulite il serbatoio di contentimento [2-3].

Utilizzato un sacchetto per lo smaltimento [7]

• Inserire un nuovo sacchetto per lo smaltimento (ENS-CT26/36/48) nella bocchetta di ingressso del contentatore e bloccarlo in posizione.
  Importante: Le aperture laterali del sacchetto per lo smaltimento devono trovarsi all'interno del secchio per liquidi. Assicurarsi che la chiusura si innesti.
• Posizione are il sacchetto per lo smaltimento sul bordo del contentatore.

Fare attenzione che i contatti [10-2] siano liberi.

• Applicare la parte superiore [2-1] e chiude re i fermagli di chiusura [2-2].

10.3 Sostituzione del filtro principale

NOTA

Dannial motore

Non aspirare mai dati il migliorare installato, perché questo può danneggiare il motore.
- Aprire i fermagli di chiusura [2-2] e prelevare la pare superiore dell'apparecchio [2-1].
- Ruotare la parte superiore dell'apparecchio in modo che ilhetto principale sia rivolto in alto (fig. [9]).
- Spostare la leva [9-3] e prelevare il supporto [9-2].
Prelevare ilhetto principale usato [9-1] esistituirlo con uno nuovo.
Rimuovere lo sporco dalle superfici di tenuta e dall'area diaestro di esse.
Smaltire ilhetto principale usato in conformità alle disposizioni vigenti in materia.
Inserire il supporto [9-2] e spostare la leva [9-3] fino a che non si aggancia.
- Applicare la parte superiore [2-1] e chiude re i fermagli di chiusura [2-2].

10.4 Svuotamento del serbatoio di contentimento

Dopo ave molto la parte superiore, è possibile svuotare il serbatoio di contentamento[2-3].
- Dopo l'aspirazione di liquidi pulite regolarmente i sensori di livello [10-1] con un pan

no morbido e controllate che non ci siano danneggiamenti.

11 Accessori

I numero d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo "www.festool.com".

11.1 Moduli

Per ampliare l'unità mobile di aspirazione, nel programma di accessori sono disponibili i seguenti moduli, che possono essere collegati alla presa dell'elettrodomestico [1-3]:

• SD I-CT26-48 [modulo prese]
• DL I-CT26-48 (modulo pneumatico)

Ulteriori informazioni sui moduli sono disponibili in internet in "www.festool.com".

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispetto dell'am

biente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach

13 Indicazioni generali

13.1 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

13.2 Avvertenze per la licenza

Le informazioni sulle licenze open source utilizzate nel prodotto sono disponibili nella Festool App* all'indirizzo Informazioni > Licenza open source degli utensili.

• Non disponibile per tutti i paesi.

13.3 Informazioni sulla protezione dei dati

L'elettroutensile contiene un chip per il salvataggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono riferimenti personali diretti.

I dati sono leggibili perché contatto mediante speciali dispositivi e vengono utilizzati da Festool escludivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'elettroutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, perché previa ed esplicita autorizzazione da parte del Cliente.

Inhoudsopgave

• Inte tillganglig alla lander.

9.3 Speciella procedure CTM 36 E AC-LHS

Advarsel om generel fare
