BEDIENUNGSANLEITUNG Cleantec CTM 26 EI AC FESTOOL

de: EU-Konformitätserklarung. Wir erklären in alleiniger Verantwortung, dass这点es Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

terzeichnet für und im Namen von/ Signed on behalf of and in name of:

Festool GmbH

Wertstr. 20, 73240 Wendlingen, GERMANY

Wendlingen, 2024-07-22

Markus Stark

Leiter Forschung & Entwicklung Produkte Head of Research & Development Products

Tim Weber

Leiter Produktkonformität

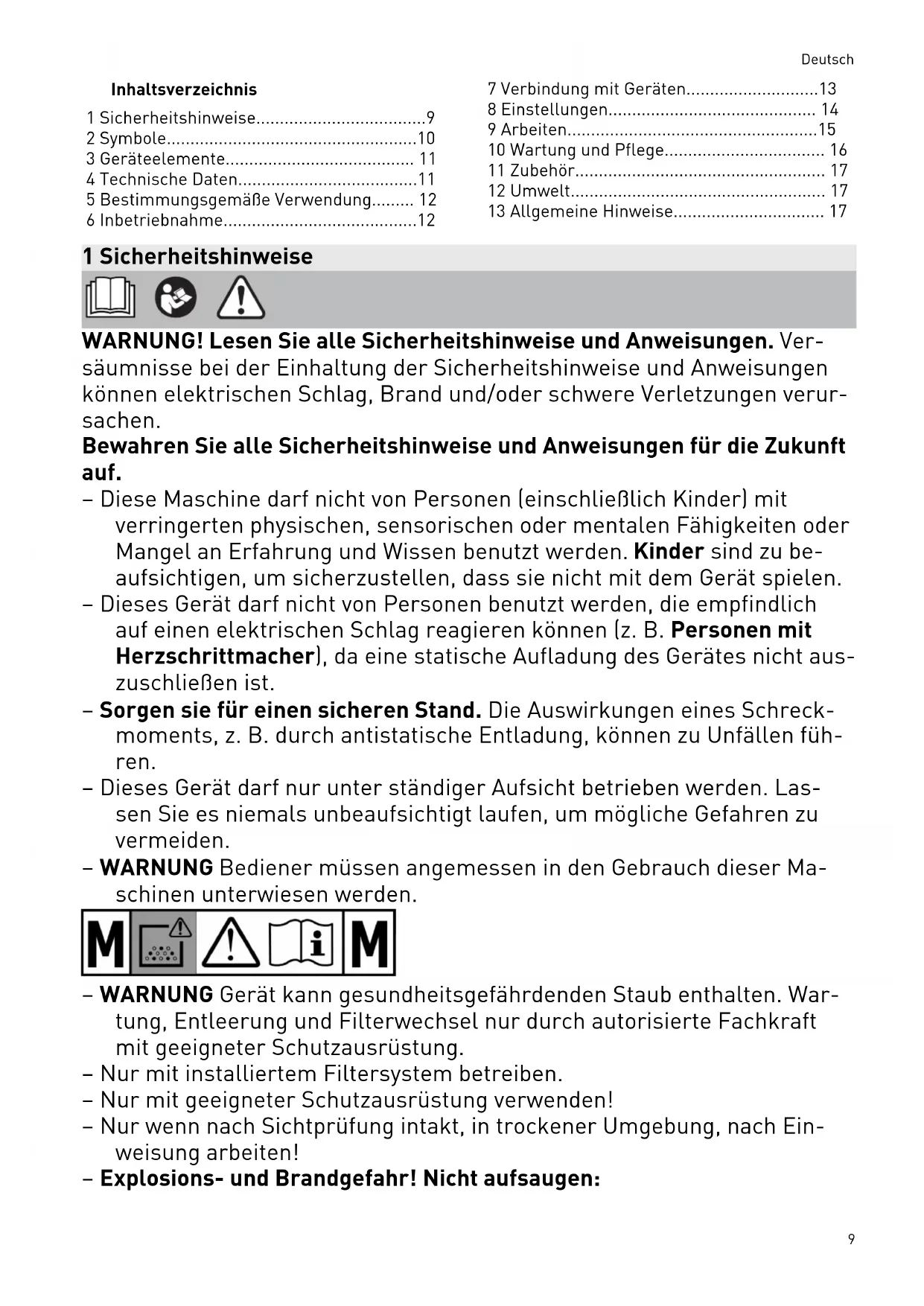

1 Sicherheitshinweise. 9
2 Symbole. 10
3 Geräteelemente 11
4 Technische Daten. 11
5 Bestimmungsgemäß Verwendung 12
6 Inbetriebnahme 12

7 Verbindung mit Geräten. 13
8 Einstellungen 14
9Arbeiten. 15
10 Wartung und Pflege 16
11 Zubehor. 17
12 Umwelt. 17
13 Allgemeine Hinweise 17

1 Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• These Maschine darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
• Dieses Gerätarf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren konnen (z. B. Personen mit Herzschrittmacher), da eine statice Aufladung des Gerätes nicht auszuschreiben ist.
• Sorgen sie für einen sicheren Stand. Die Auswirkungen eines Schreckmoments, z. B. durch antistatische Entladung, können zu Unfallen führen.
• Dieses Gerätarf nur unter ständiger Aufsicht betrieben werden. Lassen Sie es niemals unbeaufsichtigt laufen, um mögliche Gefahren zu vermeiden.
• WARNUNG Bediener,müssen angemessen in den Gebrauch dieser Maschinen unterwiesen werden.

• WARNUNG Gerät kann gesundheitsgeführenden Staub enthalten. Wartung, Entleerung und Filterwechseln nur durch autorisierte Fachkraft mit geeigneter Schutzausrüstung.
• Nur mit installmentem Filtersystem betreiben.
• Nur mit geeigneter Schutzausrüstung verwenden!
• Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten!
• Explosions- und Brandgefahr! Nicht aufsaugen:

Deutsch

-Funken,gluhende Teile oder海口 Stäube;
- brennbare oder explosive Stoffe (z. B. Magnesium, Aluminium, Benzin, Verdünning);
- aggressive Stoffe (z. B. Säuren, Laugen, Lösungsmittel);
- chemisch rektive Stoffe, die zur Entstehung von Wärme, Säuren/Boisen, Gasen usw. führen (z. B. rektive 2K-Materialien, Aluminium und Wasser).

• Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beachten!
• WARNUNG Die Steckdose an der Maschine nur für die in den Anweisungen festgelegten Zwecke verwenden.
• Regelmäßig den Stecker, die Steckdose, das Kabel und den Filter prüfen, um eine Gefährung zu vermeiden. Beschädigte elektrische Komponenten ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern halten.
• Vor der Reinigung oder Wartung oder beim Austausch von Verbrauchs-artikeln oder bei Umwandlung des Gerätes muss immer zuerst der Netzstecker aus der Steckdose gezogen werden.
• VORSICHT Die Wasserstandsbegrenzungseinrichtung regelmäßig reini-gen und auf Anzeichen von Beschädigung untersuchen.
• WARNUNG Bei Austritt von Schaum oder Flüssigkeit Maschine sofort abschalten.
• Verwenden Sie nur den original Festool Saugschlauch.
• Berücksichtigten Sie das Arbeitsumfeld und achten Sie beim Transport oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte.

Dadurch vermeiden Sie z. B. Stolpergefahren durch Saugschlauch oder Netzleitung.

• Tragen Sie das Gerät nur an dem dafür vorgesehenen Handgriff.
• Nicht mittels Kranhaken oder Hebezeug hochheiten und transportieren.
• Halten Sie Verpackungsfolien von Kindern fern.

EsbestehtErstickungsgefahr.

2 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Atemschutz tragen.

Tipp, Hinweis

Handlungsanweisung

Warning! Das Gerät kann gesundheitsgeführenden Staub enthalten!

Geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größter als 0,1mg / m^3

Nicht in den Hausmull geben.

CE-Konformitätskennzeichnung

Gerät enthalt einen Chip zur Daten speicherung. Siehe Kapitel 13.3

3 Geräteelemente

[1-1] Verschlussstopfen
[1-2] Ansaugöffnung
[1-3] Gerätesteckdose
[1-4] Schlauchdepot
[1-5] Handgriff
[1-6] SYS-Dock
[1-7] Verbindungsanzeige
[1-8] Verbindungstaste
[1-9] AC-Anzeige (nur Varianten mit AUTOLEAN)
[1-10] AC-Taste (nur Varianten mit AUTOCLEAN)

[1-11] Statusanzeige (Saugkraftregulierung / Schlauchdurchmesser-Einstellung)
[1-12] Tasten zur Saugkraftregulierung / Schlauchdurchmesser-Einstellung
[1-13] MAN-Taste
[1-14] Geräteschalter
[1-15] Verschlussklammer
[1-16] Schmutzbehälter
[1-17] Entriegelungstaste (Bremse)
[1-18]Bremse

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

4 Technische Daten

Absaugmobile CT 26-48 EI CT 26-48 EI AC
Leistungsaufnahme 350 - 1200 W
Anschlusswert an Gerätesteckdose max. EU	2400 W
	CH, DK
	GB 230 V/ 110 V
	1800 W/ 230 W
Volumenstrom (Luft) max., Sauger/Turbine 130 m³/h / 234 m³/h
Unterdruck max., Turbine 240 hPa
Saugschlauch (abhängig Absaugmobil Variante) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R
Länge der Netzanschlussleitung 7,5 m
Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K 71 dB(A)/ 3 dB
Hand-Arm-Schwingung nach EN 60335-2-69 < 2,5 m/s²
Schutzart IP X4
Frequenz 2402 Mhz - 2480 Mhz
Äquivalente isotrope Strahlungsleistung (EIRP) < 10 dBm
Behälterinhalt CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Abmessung L x B x H CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm
Gewicht CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Bestimmungsgemäß Verwendung

Absaugmobil geeignet zum

• Auf- und Absaugen von Stäuben bis 0,1 mg/m3 entsprechend der Staubklasse 'M' darunter auch Holz- und Lackstäube,
  -Aufsaugen von Wasser,
• für erhöhte Beanspruchung bei gewerbllicher Nutzung, gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme

WARNING

Unzulässige Spannung oder Frequenz! Unfallgefahr

Angaben auf Typenschild beachten.
Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter [2-3] und der Verpackung!
- Legen Sie einen Filter- oder Entsorgungssack in den Schmutzbehälter ein (siehe Kapitel 10.1 und 10.2).
- Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].
- Montieren Sie die Kabelaufwicklung an der Rückseite des Absaugmobils (siehe Bild [3]).
Schlieben Sie den Saugschlauch an das Gerät an und beachten Sie die Schlauchdurchmesser-Einstellung (siehe Kapitel 8.1).

6.2 Absaugmobil anschließen

WARNING

Verletzungsgefahr durch unkontrolliert anlaufende Werkzeuge

Vor dem Einschalten darauf auf achten, dass das angeschlossene Werkzeug ausgeschaltet ist.

WARNING

Verletzungsgefahr durch elektrischen Strom

• Netzstecker in eine schutzgeerdete Steck-dose stecken.
• Nicht in die Steckdose des Absaugmobils greifen.

(i) Wenn das Absaugmobil mit der Netzsteckdose verbunden ist, führt die Gerätesteckdose des Absaugmobils dauerhaft Strom.

Absaugmobil mit Steckdose verbinden

Absaugmobil ist ausgeschaltet.

Netzleitung mit Steckdose verbinden. Gerätesteckdose [1-3] führt Strom.

Absaugmobil in Stand-by Modus schalten

Ein-/Ausschalter [1-14] drucken. Gerätesteckdose [1-3] führst Strom.
Grüne LED [1-11] zeigt Stand-by Modus an.

Absaugmobil automatisch starten

Absaugmobil ist im Stand-by Modus.

Um das Absaugmobil automatisch zu starten: Verbundenes Werkzeug einschalten.

Absaugmobil manuell starten

Absaugmobil ist im Stand-by Modus.
MAN-Taste [1-13] betätigen.

Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsrarbeiten den Netzstecker des Absaugmobils aus der Steckdose

ziehen.

7 Verbindung mit Geräten

WARNING

Verletzungsgefahr, unerwarteter Anlauf Absaugmobil

Vor allen Arbeiten mit dem Absaugmobil prufen, welche Fernbedienung und welches Elektrowerkzeug mit dem Absaugmobil verbunden ist.
Die Fernbedienungarf nur am Saug-schlauchbefestigtwerden.
Ein akkubetriebenes Elektrowerkzeug muss immer über den Saugschlauch mit dem Absaugmobil verbunden sein. Nach der Arbeit muss die Verbindung mit dem Absaugmobil getrennt werden.

7.1 Elektrowerkzeug verbinden

WARNING

Verletzungsgefahr

• Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe Kapitel Technische Daten).
  Elektrowerkzeug ausschalten.

Netzbetriebenes Elektrowerkzeug mit Absaugmobil verbinden

Elektrowerkzeug an Gerätesteckdose [1-3] anschließen.
Das Elektrowerkzeug ist über die Netzleitung mit dem Absaugmobil verbunden.

Akkubetriebenes Elektrowerkzeug mit Absaugmobil verbinden

• Im Stand-by Modus Verbindungstaste [1-8] betätigen.

Verbindungsanzeige [1-7] blinkt langsam. Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

Akkubetriebenes Elektrowerkzeug einschalten.

Das Absaugmobil lauft an und das akku-betriebene Elektrowerkzeug ist bis zum manuellen Ausschalten des Absaugmobils, oder ziehen des Netzsteckers verbunden. Das Akkugerät muss danach erneut gekoppelt werden.

Mit der Verbindung eines neuen akkubetriebenen Elektrowerkzeug wird die bisherige Verbindung überschreiben.

7.2 Fernbedienung CT-F I verbinden

Fernbedienung und Absaugmobil verbinden

Um eine Fernbedienung mit einem Absaugmobil verbinden zu können, muss ein Reset der Fernbedienung durchgeführt werden (siehe Reset der Fernbedienung).

Eine bisher nicht verbundene Fernbedienung kann direkt verbunden werden.

i Eine hergestellte Verbindung zwischen der Fernbedienung und dem Absaugmobil bleibt auch nach dem manuellen Ausschalten, oderziehen des Netzsteckers des Absaugmobils bestehen.
- Im Stand-by Modus die Verbindungstaste [1-8] am Absaugmobil für 3 Sekunden gedrückt halten.

Die Verbindungsanzeige [1-7] blinkt Schnell.

Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

Die MAN-Taste an der Fernbedienung drucken.

Die Fernbedienung ist dauerhaft im Absaugmobil gespeichert.

Ein-/Ausschalten

Nachdem die Fernbedienung mit dem Absaug-mobil verbunden ist, kann das Absaugmobil mit der Fernbedienung ein und ausgeschaltet werden.

Zum Ein-/Ausschalten die MAN-Taste an der Fernbedienung drucken.

Reset andernFernbedienung

Mit dem Reset wird die Verbindung von einer Fernbedienung zum Absaugmobil gelöscht.

Die Verbindungstaste und die MAN-Taste für 10 Sekunden gedrück halten. Die LED-Anzeige leuchtet in magenta, wenn der Reset erfolgt ist.

7.3 Festool App*

Mithilfe der Festool App kann das Absaugmobil konfiguriert werden.

• Im Stand-by Modus die Verbindungstaste [1-8] am Absaugmobil für 3 Sekunden gedrückt halten.

Die Verbindungsanzeige [1-7] blinkt Schnell.

Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

Deutsch

Den Anweisungen in der Festool App folgen.
* Nicht für jeder Land verfügbar.

8 Einstellungen

8.1 Schlauchdurchmesser einstellen

Die Schlauchdurchmesser-Einstellung ist nur im Stand-by Modus möglich.

• Stellen Sie mit den Tasten der Schlauch-durchmesser-Einstellung [1-12] den Innendurchmesser des angeschlossenen Saugschlauchs ein.
  Die Einstellung wird im Absaugmobil gespeichert.

① Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gesmessen wird (siehe Kapitel 8.6).

8.2 Saugkraft regulieren

Plus- bzw. Minus-Tasten [1-12] im Saugbetrieb betätigen.

8.3 Absaugmuffe

Die Bypass-Funktion der Absaugmuffe verhindert ein Ansagen von Schleifgeräten und Bodendüsen auf glatten Oberflächen.

Öffnen

Einstellung auf Position "OPEN" drehen.

Schlieben

Einstellring auf Position "CLOSE" drehen.

8.4 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels [1-18] wird ein Wegrollen des Absaugmobils verhindert. Dazu das Absaugmobil an der Vorderseite leicht anheiten und den schwarzen Bremshebel bis zum Einrasten nach unter drücken. Drucken Sie zum Lösen die Entriegelungstaste [1-17].

8.5 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab. Unterste LED [1-11] zeigt Störung an.

LED leuchtet rot Übertemperatur

• Absaugmobil abschalten, abkühlen setzen.
• Absaugmobil nach ca. 5 Minuten wieder anschalten.

8.6 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20m / s ertont aus Sicherheitsgrunden ein akustisches Warnsignal (bei Staubklass M). Die ordnungsgemäß Funktion der Volu

menstromüberwachung erfordert die Verwendung von Festool Saugschlauen mit einem Innendurchmesser von 21 mm bis maximal 42mm

Die Tabelle* am Absaug-mobil erklart diesen Zusammenhang für das mindestens erforderliche Absaugvolumen des jeweiligen Schlauchdurchmessers.

Wird das jeweilige Absaugvolumen untersritten, ertont ein Warnsignal.

• nur bei EU Versionen von CT AC

Mögliche Ursachen Behebung

Saugkraftregulierung [1-11] auf zu geringen Wert gestellt.

Saugkraftregulierung auf hoheren Wert stellen (siehe Kapitel 8.2).

Absaugmobil nicht auf den angeschlossen Schlauchdurchmesser eingestellt.

Richtigen Schlauchdurchmesser einstellen (siehe Kapitel 8.1).

Saugschlauch verstopf oder abgeknickt.

Verstopfung oder Abknickung beseitigen.

Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel 10.1).

Hauptfilter verschmutzt.

Hauptfilter wechseln (siehe Kapitel 10.3).

NUR AUTOCLEAN:

Hauptfilter abreinigen (siehe Kapitel 9.2).

Fehlfunktion der Überwachungs-elektronik.

Durch Festool Kundendienstwerkstätte beheben给你们.

Nasssaugen. Funktionssicherheit

nicht beeinträchtigt,
keine Maßnahmen
erforderlich.

NUR CTM 36 E AC-LHS mit PLANEX LHS 2 225:

Bypass-Funktion an Spezial-Saugmuffe aktivieren [1A].

Bei Arbeiten die eine niedrige Saugkrafteinstellung erfordern (z. B. an weichen Oberflächen).

9Arbeiten

9.1 Handhabung

Schlauchdepot: Nach der Arbeit konnen Sie den Saugschlauch durch die Öffnung [8-2] führen und im Schlauchdepot ablegen.

Systainerablage SYS-Dock: Auf der Ablagefläche{lssst sich mit den vier Schiebern oder mit dem T-LOC [8-1] ein Systainer befestigen.

9.2 AUTOCLEAN - Hauptfilter abreinigen (nur Varianten mit AUTOCLEAN)

Nur in Verbindung mit Entsorgungs-sack (Erfullung Staubklasse M).Nicht beim Nasssaugen!

Automatische Abreinigung Ein-/Ausschalten

• Im Stand-by Modus AC-Taste [1-10] drücken, um AUTOCLEAN Ein- oder Auszuschalten.

i Mit der Festool App* kann die AC-Funktion konfiguriert werden.

Manuelle Abreinigung

• Im Saugbetrieb AC-Taste [1-10] drucken.

Manuelle Vollabreinigung

• Im Saugbetrieb mit der Handfläche oder Verschlusssschieber CT-VS, die Düsen oder Saugschlauchöffnung 3 Sekunden verschreiben.
• AC-Taste [1-10] 3 Sekunden gedrückt halten.

Reinigen Sie den Hauptfilter nicht übermäßig oft innerhalb kürzerer Zeit ab!

Innerhalb 1 Minute maximal:

1x Manuelle Vollabreingung

3x Manuelle Abreinigung

• Nicht für jeder Land verfügbar.

9.3 Besonderheiten CTM 36 E AC-LHS

Um das Absaugmobil in Kombination mit dem PLANEX zu verwenden:

• Knickfester Saugschlauch D 36 mm x 3,5 m-AS verwenden.
  Spezial-Saugmuffe zum Anschlieben des PLANEX verwenden.
  Verschlusssschieber CT-VS zwischen Ansaugöffnung [1-2] und Saugschlauch einsetzen.
  Werkzeughalter montieren.
  Nur mit Entsorgungssack verwenden!

Bypass-Funktion

Bei Arbeiten die eine niedrige Saugkrafteinstellung erfordern (z. B. an weichen Oberflächen).

• Bypass-Funktion an Spezial-Saugmuffe aktivieren.

9.4 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

• Verwenden Sie beim Absaugen gesundheitsgehrdender Stoffe einen Filter- oder Entsorgungssack!
  Benutzen Sie das Gerät nur mit Funktionierender Volumenstromüberwachung.

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen: Wenn die Abluft in den Raum zurückgebung wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, damit der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen V x Luftwechselrate LW )betragen. Beachten Sie au- berdem die nationalen Bestimmungen.

Beachten Sie: Ein feuchter Hauptfilter setzt sich Schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus thisem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

9.5 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen! Speziellen Nassfilter (NF-CT) verwenden.

Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Unterste LED [1-11] blinkt rot.

Esistsicherzustellen,dassnach demNasssaugendasGerat(Hauptfilter,Saugschlauch,Behalteretc.)ausreichend getrocknet wird.

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

Nach dem Nasssaugen den Nassfilter entfernen und durch Hauptfilter fur trockene Stoffe ersetzen.

VORSICHT

Austretender Schaum und Flüssigkeiten

Gerat sofort abschalten und leeren.

9.6 Nach der Arbeit

Nur Varianten mit AUTOCLEAN: Hauptfilter automatisch oder manuell abreinigen (siehe Kapitel 9.2).
- Absaugmobil abschalten und Netzsteckerziehen.
Netzanschlussleitung aufwickeln.
Schmutzbehälter entleeren.
Schlieben Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1].

WARNING

Gesundheitsgehrdende Stäube Verletzung der Atemwege

• Reinigen Sie das Absaugmobil und ähnliche Zubehör durch Absaugen und Abwischen vollständig (innen und außen), bevör Sie es aus dem verunreinigten Bereich entfernen.
  Teile, die nicht vollständig gereinigt werden können, müssen für den Transport luftdicht in einem Kunststoffsack verschlossen werden.
  Tragen Sie einen Atemschutz!

Dieses Gerät nur in Innenräumen aufbewahren.

• Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

10 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdoseziehen!
- Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Gehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparaturen dürfen nur durch den Hersteller oder durch Servicewerkstätten durchgeführt werden. Nur Originalersatzteile von Festool verwenden.

Weitere Informationen: www.festool.de/service Beschädigte Schutzeinrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts andes in der Bedienungsanleitung angegeben ist.

Folgende Hinweise beachten:

• Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.
• Was sich nicht reinigen{lsst, muss entsorgt werden. Dazu undurchlüssige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!
  Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchfuhrbar ist, ohne darauf eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Dekontamination vor dem Auseinandernehmen, Vorsorge treffen für örtlich gefiltrte Zwangsentlüfung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.1 Filtersack (SC FIS-CT 26/36/48) wechseln

Filtersack entnehmen [4]

• Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
  Entnehmen Sie den Filtersack.
  Entsorgen Sie den gebrauchten Filtersack gemäß den gesetzlichen Bestimmungen.
  Saubern Sie den Schmutzbehälter [2-3].

Filtersackeinsetzen[5]

• Legen Sie einen neuen Filtersack (SC FIS-CT 26/36/48) in den Einlassstutzen des Behalters ein und verriegeln Sie diesen. Wichtig: Achten Sie daraufuf, dass der Riegel einrastet.
• Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

Achten Sie darauf, dass der Filtersack nicht zwischen Ober- und Unterveri einge klemmt wird.

10.2 Entsorgungssack wechseln (nur Varianten mit AutoClean)

Entsorgungssack entnahmen [6]

Schlieben Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1].
Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.

Verschlieben Sie den Entsorgungssack.
Entnehmen Sie den Entsorgungssack.
Entsorgen Sie den bebrauchten Entsorgungssack gemäß den gesetzlichen Bestimmungen.
Säubern Sie den Schmutzbehälter [2-3].

Entsorgungssack einsetzen [7]

• Legen Sie einen neuen Entsorgungssack (ENS-CT26/36/48) in den Einlassstutzen des Behalters ein und verriegeln Sie diesen.
  Wichtig: Die seitlichen Öffnungen des Entsorgungssackes müssen innerhalb des Schmutzbehalters liegen. Achten Sie daraufauf, dass der Riegel einrastet.
• Legen Sie den Entsorgungssack über den Behälterrand.

Achten Sie darauf, dass die Kontakte [10-2] frei liegen.

• Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

10.3 Hauptfilter wechseln

ACHTUNG

Schädigung des Motors

Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann.
Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
Drehen Sie das Geräteoberteil, so dass der Hauptfilter nach oben gerichtet ist [Bild [9]].
- Legen Sie den Hebel [9-3] um undnehmen Sie die Halterung [9-2] ab.
Entnehmen Sie den gebrauchten Hauptfilter [9-1] und ersetzen Sie diesen durch einen neuen.
Befreien Sie Dichtflächen und den dahinter liegenden Bereich von Verunreinigungen.
Entsorgen Sie den gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen.
- Setzen Sie die Halterung [9-2] ein und legen Sie den Hebel [9-3] bis zum Einrasten um.
- Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

10.4 Schmutzbehälter leeren

Nach Abnehmer des Oberteils kann der Schmutzbehälter [2-3] entleert werden.

• Reinigen Sie nach dem Saugen von Flüssigkeiten regelmäßige die Füllstandssensoren [10-1] mit einem weichen Tuch und entsprechenden Sie diese auf Beschädigungen.

11 Zubehör

Die Bestellnummern für Zubehör und Filter finden Sie in Ihrrem Feststool Katalog oder im Internet unter "www.festool.com".

11.1 Module

Zur Erweiterung des Absaugmobils stehen im Zubehörprogramm folgende Module zur Verfügung, die an der Gerätesteckdose [1-3] ange-schlossen werden können:

• SD I-CT26-48 (Steckdosenmodul)
• DL1-CT26-48 (Druckluftmodul)

Weiter Informationen zu den Modulen erhalten Sie im Internet unter "www.festool.com".

12 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführn. Geltende nationale Vorschriften be-achten.

Gemäß Europäischer Richtlinie über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Informationen zu den Rücknahmestellen sind unter www.festool.com/environment einsehbar.

Informationen zur kritischen Stoffen:

www.festool.de/reach

13 Allgemeine Hinweise

13.1 Bluetooth®

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.

13.2 Lizenzhinweise

Lizenzhinweise zu den ggfs. im Produkt verwendeten Open Source Lizenzen finden Sie in der Festool App* unter Informationen > Open-Source-Lizenzen für Werkzeuge.

• Nicht für jeder Land verfügbar.

13.3 Informationen zum DATenschutz

Das Elektrowerkzeug enthalt einen Chip zur automatischen Speicherung von Maschinen-

Deutsch

und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kontaktlos ausgegeben werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätssverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten - ohne ausdrückliche Einwilligung des Kunden - erfolgt nicht.

Contents

4 Technische gegevens

Gewicht CT 26 14,6 kg

CT 36 15,1 kg

CT 48 17,0 kg

7.1 Elektrische machine verbinden

WAARSCHUWING

Gevaar voor letsel

1x handmatige volledige reiniging

3x handmatige reiniging

9.5 Natte stoffen/vloeistoffen opzügen

Fullständig manuell rengöring

Forbindelsesindikatoren [1-7] blinker hurtigt.
