MANUALE UTENTE Guard M1 Parquet XL MIELE

Funzione della segnalazione sostituzione filtro uscita aria timestrip® (a secon- da del modello) ..............................................................................................................

Funzione della segnalazione sostituzione sacchetto polvere ..................................

Regolare la lunghezza del tubo telescopico (a seconda del modello) ...................

Momento della sostituzione del filtro uscita aria ......................................................

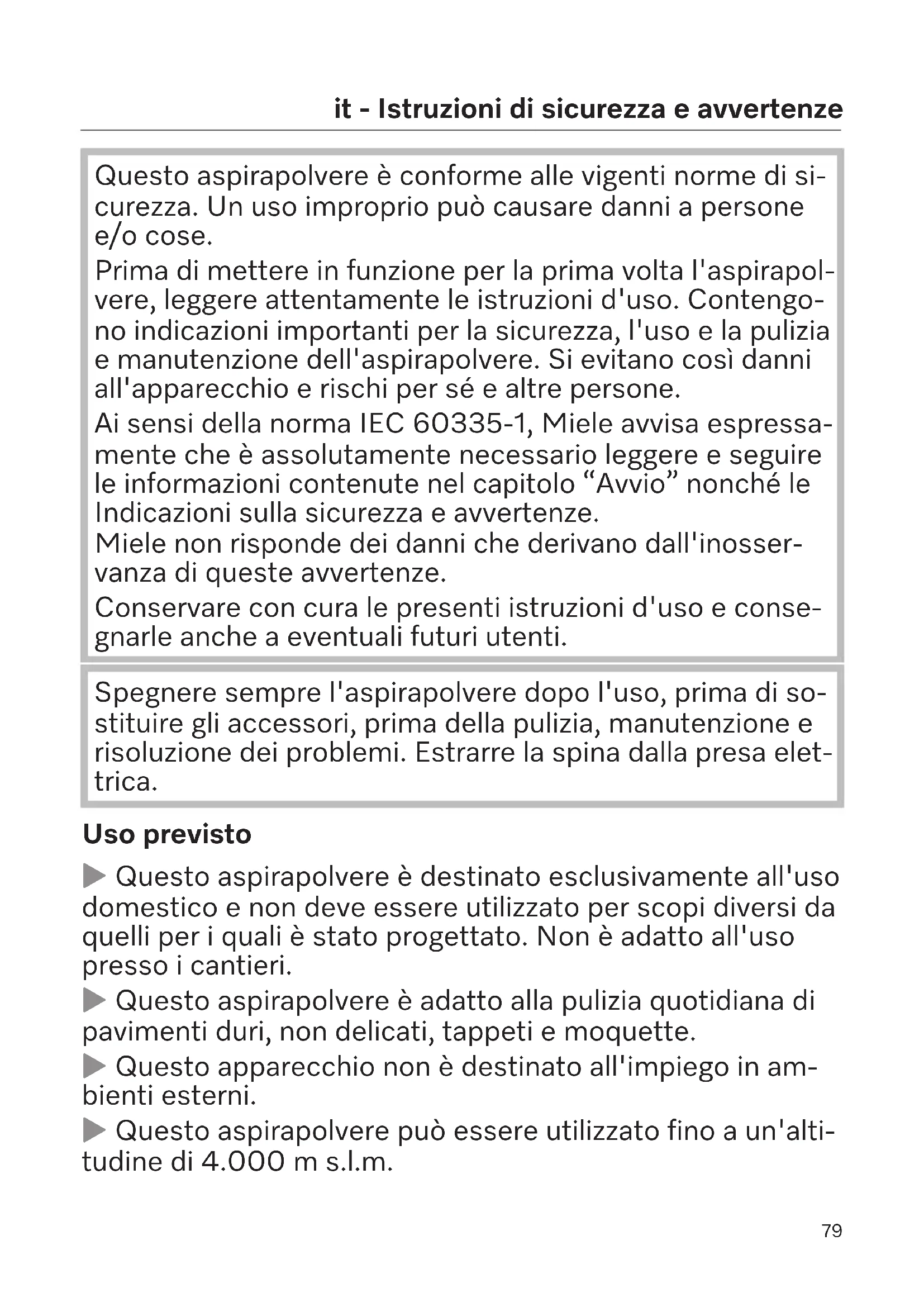

Questo aspirapolvere è conforme alle vigenti norme di si- curezza. Un uso improprio può causare danni a persone e/o cose. Prima di mettere in funzione per la prima volta l'aspirapol- vere, leggere attentamente le istruzioni d'uso. Contengo- no indicazioni importanti per la sicurezza, l'uso e la pulizia e manutenzione dell'aspirapolvere. Si evitano così danni all'apparecchio e rischi per sé e altre persone. Ai sensi della norma IEC60335-1, Miele avvisa espressa- mente che è assolutamente necessario leggere e seguire le informazioni contenute nel capitolo “Avvio” nonché le Indicazioni sulla sicurezza e avvertenze. Miele non risponde dei danni che derivano dall'inosser- vanza di queste avvertenze. Conservare con cura le presenti istruzioni d'uso e conse- gnarle anche a eventuali futuri utenti. Spegnere sempre l'aspirapolvere dopo l'uso, prima di so- stituire gli accessori, prima della pulizia, manutenzione e risoluzione dei problemi. Estrarre la spina dalla presa elet- trica. Uso previsto Questo aspirapolvere è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato. Non è adatto all'uso presso i cantieri. Questo aspirapolvere è adatto alla pulizia quotidiana di pavimenti duri, non delicati, tappeti e moquette. Questo apparecchio non è destinato all'impiego in am- bienti esterni. Questo aspirapolvere può essere utilizzato fino a un'alti- tudine di 4.000m s.l.m.it - Istruzioni di sicurezza e avvertenze

Utilizzare l'aspirapolvere solo ed esclusivamente per aspirare oggetti asciutti. Non aspirare persone e animali. Qualsiasi altro impiego o altra modifica non sono ammessi. Le persone (compresi i bambini) che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza l'aspirapolvere, non devono farne uso senza la sorveglianza e la guida di una persona responsabile. Bambini Pericolo di soffocamento! I bambini potrebbero per gio- co avvolgersi nel materiale di imballaggio (ad es. nella pelli- cola) o avvolgervi la testa e soffocare. Tenere lontano dai bambini il materiale d'imballaggio. Tenere lontano dall'aspirapolvere i bambini al di sotto de- gli otto anni oppure sorvegliarli costantemente. I ragazzini più grandi e responsabili (in ogni caso non al di sotto degli otto anni) possono utilizzare l'apparecchio sen- za sorveglianza solo ed esclusivamente se è stato loro spie- gato come farlo e se sono in grado di farlo in tutta sicurez- za. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto del- l'apparecchio. In ogni caso non permettere loro di effettuare operazioni di pulizia e manutenzione senza sorveglianza. Sorvegliare i bambini che si trovano nelle immediate vici- nanze dell'apparecchio. Non permettere loro di giocarci.it - Istruzioni di sicurezza e avvertenze

Sicurezza tecnica Prima dell'utilizzo, verificare che non ci siano danni visi- bili sull'aspirapolvere e su tutti gli accessori. Non mettere in funzione un elettrodomestico o dei componenti danneggia- ti. Confrontare i dati di allacciamento sulla targhetta dati dell'aspirapolvere (tensione di rete e frequenza) con quelli della rete di alimentazione. Questi dati devono assoluta- mente corrispondere. L'aspirapolvere senza modifiche è adatto a 50 Hz o 60 Hz. La presa elettrica deve essere protetta da un fusibile da 16A oppure da 10A ad azione ritardata. È possibile il funzionamento temporaneo o permanente su un sistema di alimentazione di energia elettrica autosuf- ficiente o non sincrono alla rete (come reti autonome, siste- mi di backup). Requisito per il funzionamento è che il siste- ma di alimentazione di energia elettrica rispetti le normati- ve EN 50160 o similari. Le misure di sicurezza previste nell'impianto domestico e per questo prodotto Miele devono essere garantite per fun- zionalità e procedure anche col funzionamento autonomo oppure non sincrono alla rete oppure sostituite da misure eguali nell'installazione. Come per esempio descritto nella pubblicazione attuale della VDE-AR-E 2510-2. Eventuali riparazioni all'aspirapolvere in garanzia devono essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qual- siasi eventuale ulteriore danno decade. Se il cavo di alimentazione è danneggiato, non mettere in funzione l'aspirapolvere. Un cavo di alimentazione danneg- giato deve essere sostituito per intero, tamburo compreso. Per motivi di sicurezza è necessario che la sostituzione sia effettuata dal servizio di assistenza tecnica autorizzato Miele.it - Istruzioni di sicurezza e avvertenze

Non tirare il cavo per spostare l'aspirapolvere e non sfila- re la spina dalla presa tirando il cavo. Non passare il cavo su spigoli appuntiti e non schiacciarlo ad es. sotto le porte. Evitare di passare continuamente sul cavo con l'aspirapol- vere. Tutte queste operazioni possono danneggiare il cavo, la spina e la presa e mettere a rischio la sicurezza. Eventuali riparazioni devono essere effettuate esclusiva- mente da un tecnico del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate corretta- mente, queste possono mettere seriamente in pericolo la sicurezza dell'utente. Impiego corretto Non utilizzare l'aspirapolvere senza sacchetto polvere, filtro salvamotore e filtro uscita aria. Senza sacchetto polvere, non è possibile chiudere il co- perchio del vano polvere. Non agire con forza. Prima di chiudere il coperchio del vano polvere, accertar- si che il sacchetto polvere sia inserito con un aggancio per- cettibile. Non aspirare oggetti ardenti o incandescenti, come siga- rette, cenere o carbone apparentemente spenti. Non aspirare la polvere di toner. Il toner, ad es. delle stampanti o delle fotocopiatrici, può condurre elettricità. Non aspirare con l'aspirapolvere liquidi e sporco bagna- to. Prima di passare l’aspirapolvere su moquette e/o tappeti lavati o inumiditi, aspettare che siano completamente asciutti. Non aspirare sostanze facilmente infiammabili o esplosi- ve, né gas; non passare l’aspirapolvere nemmeno in locali dove tali sostanze sono depositate. Non aspirare all'altezza della testa delle persone.it - Istruzioni di sicurezza e avvertenze

Pulizia Non immergere mai l'aspirapolvere e i suoi accessori in acqua. Pulire l’aspirapolvere e gli accessori solamente con un panno asciutto oppure solo leggermente inumidito. Accessori e pezzi di ricambio Se si usa l'impugnatura libera, senza tubo né accessori, controllare che non sia danneggiata. Utilizzare solo sacchetti polvere, filtri e accessori originali con il logo Miele sulla confezione. La casa produttrice può garantire la sicurezza solo per gli accessori originali. Solo con i pezzi di ricambio originali, Miele dà la garanzia di soddisfare le richieste di sicurezza. Sostituire eventuali pezzi difettosi solo con ricambi originali Miele. Miele garantisce la fornitura di pezzi di ricambio fino a 15 anni, minimo per 10, dopo l'uscita di gamma dell'aspirapol- vere. Trasporto L'imballaggio protegge l'elettrodomestico durante il tra- sporto. Si consiglia di conservare la confezione per even- tuali trasporti.it - Descrizione apparecchio

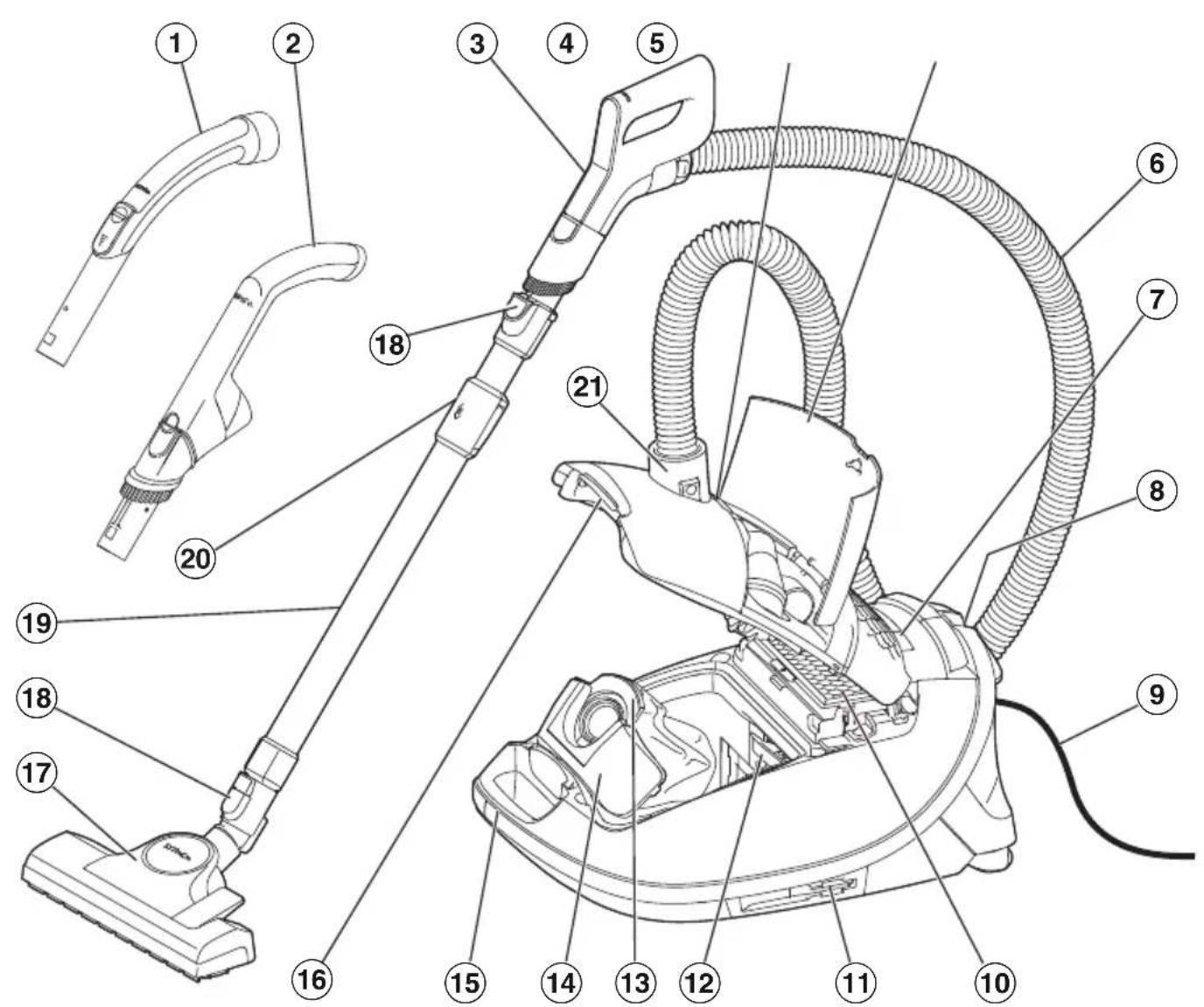

it - Descrizione apparecchio

Segnalazione sostituzione sacchetto polvere

Parksystem per le pause di lavoro

Cavo di alimentazione

Filtro uscita aria originale Miele*

Parksystem per il posizionamento (su entrambi i lati dell'aspirapolvere)

Filtro protezione motore

Sacchetto polvere originale Miele

Nottolino di arresto

Tasto di sblocco per coperchio del vano polvere

Sblocco per il tubo telescopico

Bocchettone di aspirazione

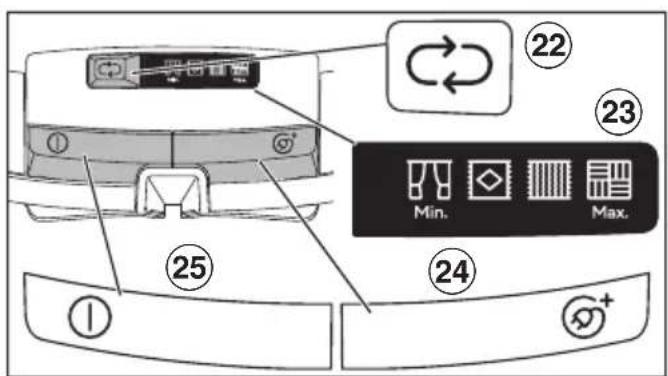

Tasto per impostare la potenza aspirante

Visualizzazione livelli potenza

Tasto a pedale per l'avvolgimento automatico del cavo

Tasto a pedale On/Off *a seconda del modello i componenti possono essere diversi o non essere in dota- zione.it - Sostenibilità e tutela dell'ambiente

Smaltimento dell'imballaggio L'imballaggio è pratico e protegge l'ap- parecchio da eventuali danni di traspor- to. I materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati se- condo criteri di rispetto dell’ambiente e di facilità di smaltimento. Restituire gli imballaggi al circuito di rac- colta dei materiali consente di rispar- miare materie prime. Utilizzare centri di raccolta per materiali specifici ed even- tuali opzioni di ritiro alternative. Si consiglia di conservare l'imballaggio per eventuali trasporti. Smaltimento dei sacchetti pol- vere e dei filtri I sacchetti polvere e i filtri sono prodotti con materiali ecosostenibili. I filtri pos- sono essere smaltiti con i normali rifiuti domestici. Lo stesso vale per il sacchet- to polvere, se non vi sono componenti vietati per i rifiuti domestici. Smaltimento delle apparecchia- ture Le apparecchiature elettriche ed elettro- niche contengono spesso materiali utili. Contengono altresì sostanze, composti e componenti che erano necessari per il funzionamento e la sicurezza dell'appa- recchiatura stessa. Smaltirli in modo non adeguato o nei rifiuti domestici po- trebbe nuocere alla salute e all'ambien- te. In nessun caso quindi smaltire que- ste apparecchiature nei normali rifiuti domestici. Il simbolo del cassonetto barrato indica che il prodotto deve essere conferito agli idonei centri di raccolta differenziata allestiti dai comuni o dalle società di igiene urbana oppure riconsegnato gra- tuitamente al rivenditore al momento dell'acquisto di una nuova apparecchia- tura di tipo equivalente, in ragione di uno a uno. L'utente è tenuto a cancella- re eventuali dati personali dall'apparec- chiatura elettronica da smaltire. L'ade- guata raccolta differenziata contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Per la gestione del re- cupero e dello smaltimento degli elet- trodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomesti- ci). Smaltimento dei rifiuti di apparec- chiature elettriche ed elettroniche (RAEE), ai sensi del Decr. legisl. 14 mar- zo 2014, n. 49 in attuazione della Diret- tiva 2012/19/UE e sui RAEE sullo smal- timento dei rifiuti di apparecchiature elettriche ed elettroniche. L'utente è te- nuto per legge a rimuovere dalle appa- recchiature batterie, accumulatori e lampade esausti e rimovibili, in modo non distruttivo. Conferirli agli idonei centri di raccolta differenziata dove ven- gono presi in consegna gratuitamente. Accertarsi che fino al momento dello smaltimento l'apparecchiatura sia tenu- ta lontana dai bambini.it

Nota relativa alla normativa eu- ropea (EU) n. 666/2013 Questo elettrodomestico è un aspira- polvere a uso domestico e, in base ai re- golamenti sopra citati, viene classificato come aspirapolvere universale. Queste istruzioni d'uso e altri dati pos- sono essere scaricati dalla pagina inter- net di Miele al link www.miele.it. I consumi energetici annui riportati in base alla normativa sulla scheda tecnica e sull'etichetta energetica descrivono i consumi energetici annui indicativi (kWh per anno), basati su 50 attività di pulizia. I consumi energetici annui effet- tivi dipendono dalla modalità di utilizzo dell'aspirapolvere. Tutte le prove e i calcoli previsti dalla normativa menzionata sono stati effet- tuati conformemente alle seguenti nor- me armonizzate, di volta in volta vigenti, tenendo in considerazione le linee guida della Commissione europea di settem- bre 2014 pubblicate in merito alla nor- mativa: a) EN60312-1 Vacuum cleaners for household use – Part1: Dry vacuum cleaners – Methods for measuring the performance b) EN60704-2-1 Household and similar electrical appliances – Test code for the determination of airborne acoustical noise – Part 2-1: Particular requirements for vacuum cleaners c) EN60335-2-2 Household and simi- lar electrical appliances – Safety – Part2-2: Particular requirements for va- cuum cleaner and water suction ap- pliances Non tutte le bocchette universali e gli accessori in dotazione all'aspirapolvere sono indicati per la pulizia intensa di tappeti e pavimenti duri come descritto nella normativa. Per rilevare i valori sono state utilizzate la seguente bocchetta universale e la seguente impostazione: Per i consumi energetici e le classi di ef- ficacia di pulizia su tappeti e moquette e pavimenti duri, nonché per il valore di rumorosità su tappeti e moquette è sta- ta impiegata la bocchetta universale commutabile con setole rientrate (pre- mere il tasto a pedale). I dati rilevati in base alla normativa fan- no riferimento esclusivamente alle com- binazioni e alle impostazioni qui indicate della bocchetta universale sui differenti rivestimenti del pavimento. Per tutte le misurazioni sono stati utiliz- zati esclusivamente sacchetti polvere, filtri salvamotore e filtri uscita aria origi- nali Miele. Nota relativa alle immagini Le immagini indicate nei capitoli sono riportate alla fine delle presenti istru- zioni d'uso, nelle pagine pieghevoli. Presentazione del prodotto Questo aspirapolvere è adatto alla puli- zia quotidiana di pavimenti duri, non de- licati, tappeti e moquette. L'assortimento Miele per la cura dei pavimenti offre gli accessori adatti a molte applicazioni speciali (v. cap. “Ac- cessori su richiesta”). Alcuni modelli sono dotati di serie di una turbospazzola non illustrata. Alla turbospazzola sono allegate istru- zioni d'uso separate.it

Accessori in dotazione (Fig. 01) Bocchetta a lancia Per aspirare pieghe, fessure e an- goli. Pennello per mobili Per aspirare listelli, oggetti decorati o intagliati. La testa del pennello può essere ruotata nella posizione più como- da. Pennello per mobili sull'impugna- tura (a seconda del modello) Per aspirare superfici non delicate, p.es. tastiere, oppure per aspirare briciole. Bocchetta poltrone (a seconda del modello) Per aspirare poltrone, mobili im- bottiti, materassi, cuscini. Bocchetta poltrone, in dotazione a parte (a seconda del modello) Per aspirare divani, poltrone, mate- rassi, cuscini, tende ecc. Vano porta-accessori per la boc- chetta poltrone (a seconda del modello) Per riporre la bocchetta poltrone in dotazione a parte 3D4U Con 3D4U, Miele offre inoltre accessori gratuiti, scaricabili per la stampante 3D (www.miele.it, Service, Pezzi di ricambio e Accessori). Funzione della segnalazione sostitu- zione filtro uscita aria timestrip® (a seconda del modello) (Fig. 02) La segnalazione sostituzione filtro uscita aria timestrip® indica la durata del filtro uscita aria. Dopo ca. 50ore di funziona- mento il display sul filtro uscita aria è rosso: il filtro uscita aria deve essere so- stituito. 50ore di funzionamento corri- spondono all'incirca all'utilizzo medio di un anno. Funzione della segnalazione sostitu- zione sacchetto polvere Il funzionamento dell'indicatore è tarato sulla polvere mista: composta da polve- re, capelli, lanugine di tappeti, fili, sab- bia, ecc. Se si aspira molta polvere fine, come p.es. polvere di trapanatura, sabbia, eventualmente anche gesso o farina, i pori del sacchetto polvere si possono ostruire rapidamente. L'indicatore visualizza quindi già “pieno”, anche se il sacchetto polvere ancora non lo è. Il sacchetto polvere deve esse- re quindi sostituito. Se vengono aspirati molti capelli, lanugi- ne, ecc. l'indicatore reagirà invece solo quando il sacchetto polvere sarà com- pletamente pieno.it

Avvio Collegare il tubo aspirante flessibile (Fig. 04) Infilare il bocchettone di aspirazione del tubo aspirante flessibile nell'aper- tura di aspirazione dell'aspirapolvere fino all'incastro. Far coincidere le gui- de di inserimento delle due parti. Rimuovere il tubo aspirante flessibile (Fig. 05) Tenere premuti i tasti di sblocco ai lati del bocchettone di aspirazione e sganciare quest'ultimo dall'apertura di aspirazione. Collegare impugnatura e tubo aspiran- te flessibile (Fig. 06) Infilare il raccordo del tubo aspirante flessibile nell'impugnatura fino allo scatto. Collegare impugnatura e tubo aspiran- te (Fig. 07) Inserire l'impugnatura nel tubo aspi- rante fino allo scatto. Far coincidere le guide di inserimento delle due parti. Per sganciare i componenti, premere il tasto di sblocco e staccare l'impu- gnatura dal tubo aspirante facendola ruotare leggermente. Collegare il tubo aspirante e la boc- chetta universale commutabile (Fig. 08) Infilare il tubo aspirante nella boc- chetta universale, ruotandolo verso destra e verso sinistra finché si inca- stra. Per sganciare i componenti, premere il tasto di sblocco e staccare il tubo aspirante dalla bocchetta universale con una leggera rotazione. Attivare la segnalazione sostituzione filtro uscita aria timestrip® (a secon- da del modello) (Fig. 03, 09–12) Se a lato dell'aspirapolvere dal vano pol- vere fuoriesce una striscia informativa, si deve attivare la segnalazione sostitu- zione filtro uscita aria timestrip®. (Fig. 09) Premere il tasto di sblocco nell'incavo e aprire il coperchio del vano polvere fino allo scatto verso l'alto. (Fig. 10) Rimuovere la striscia informativa. (Fig. 11) Premere la segnalazione sostituzione filtro uscita aria timestrip®. (Fig. 12) Dopo ca. 10–15secondi sul margine si- nistro dell'indicatore compare una sotti- le striscia di colore rosso. (Fig. 03) Danni causati dallo sporco pre- sente nel vano polvere. Se il sacchetto polvere non è aggan- ciato correttamente, possono giunge- re grandi quantità di polvere nel vano polvere e danneggiare i componenti. Prima di chiudere il coperchio del va- no polvere, accertarsi che il sacchet- to polvere sia inserito e che il nottoli- no di arresto sia chiuso. Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo at- tenzione a non impigliare il sacchetto polvere. Uso Prelevare gli accessori (Fig. 13) Premere il tasto di sblocco. Si apre il vano accessori. Prelevare l'accessorio che serve.it

Chiudere il vano accessori, premendo il coperchio. Posizionare il vano porta-accessori (Fig. 14) Quando serve, infilare il vano porta- accessori sul bocchettone di aspira- zione dell'aspirapolvere finché scatta in modo percettibile. Utilizzare il pennello per mobili sull'impugnaturaEcoComfort (a se- conda del modello) (Fig. 15) Premere il tasto di sblocco del pen- nello e spingerlo nella guida finché s'incastra percettibilmente. Al termine del processo di aspirazione premere il tasto di sblocco e spingerlo nella posizione di partenza, finché s'incastra percettibilmente. Utilizzare il pennello per mobili sull'impugnaturaComfort2.0 (a se- conda del modello) Premere il tasto di sblocco del pen- nello e spingerlo nella guida finché s'incastra percettibilmente. (Fig. 16) Premere il tasto di sblocco e ruotare il pennello di lato. (Fig. 17) Far scorrere il pennello sulla guida verso il basso, finché si stacca dall'impugnatura. (Fig. 17) Inserire il pennello nel tubo aspirante, finché si aggancia in modo percettibi- le. (Fig. 18) Al termine del processo di aspirazione Premere il tasto di sblocco ed estrarre il pennello di lato dal tubo aspirante. Spostare il pennello indietro nell'im- pugnaturaComfort2.0, finché si ag- gancia in modo percettibile. Portare il pennello in posizione iniziale per poter reinserire l'impugnatura nel tubo aspirante. Regolare la lunghezza del tubo tele- scopico (a seconda del modello) (Fig. 19) Il tubo telescopico si compone di 2 tubi, l'uno inserito nell'altro, che per aspirare possono essere estratti alla lunghezza rispettivamente più comoda. Afferrare lo sblocco e regolare il tubo telescopico alla lunghezza desiderata. Regolare la bocchetta universale (Fig. 20 + 21) A seconda del modello l'aspirapolvere è dotato di una delle bocchette raffigura- te. Attenersi sempre in primo luogo alle indicazioni per la pulizia e la cura del pavimento/rivestimento fornite dal relativo produttore. Pulire pavimenti duri, piani e non delicati dotati di fughe con le setole estratte: Premere il tasto a pedale. Pulire tappeti e moquette con le setole rientrate: Premere il tasto a pedale. Se la bocchetta universale scorre con difficoltà, ridurre la potenza aspirante finché la bocchetta scorre più facil- mente (v. par. “Impostare la potenza aspirante”).it

Aspirare i gradini delle scale (Fig. 22) Pericolo di ferimento se l'aspira- polvere cade. L'aspirapolvere che cade dalle scale può ferire. Per motivi di sicurezza, aspirare i gra- dini partendo sempre dal più basso e salire. La bocchetta universale commutabile è adatta per aspirare le scale. Estrarre il cavo di alimentazione (Fig. 23) Estrarre il cavo fino alla lunghezza de- siderata. Inserire la spina nella presa. Danni a causa del surriscalda- mento. Il cavo di alimentazione può surriscal- darsi con l'uso prolungato. Estrarre completamente il cavo di ali- mentazione in caso di uso più lungo di 30minuti. Avvolgere il cavo (Fig. 24) Estrarre la spina dalla presa elettrica. Premere brevemente il tasto a pedale per l'avvolgimento automatico del ca- vo. Il cavo si avvolge completamente. È possibile interrompere l'avvolgimento del cavo in qualsiasi punto. Durante l'avvolgimento tirare breve- mente il cavo. Accensione e spegnimento (Fig. 25) Premere il tasto a pedale On/Off. Impostare la potenza aspirante (Fig. 26) È possibile adattare la potenza aspirante dell'aspirapolvere in base alla situazio- ne. Riducendo la potenza aspirante si abbassa anche notevolmente la forza di scorrimento sulla bocchetta universale. Se si utilizza la bocchetta universale commutabile e questa aderisce troppo al pavimento, ridurre la potenza aspi- rante così da aumentarne la scorrevo- lezza. I diversi livelli di potenza sono contras- segnati da simboli che permettono di in- dividuare immediatamente per quali usi è raccomandata quella potenza. Tende, tessuti Tappeti pregiati velour, passatoie, guide Tappeti e moquette a riccioli Pavimenti duri, tappeti e moquet- te molto sporchi Quando si mette in funzione l'aspirapol- vere, si accende al massimo livello di potenza. Premere il tasto fino a raggiungere il livello di potenza desiderato. Il livello di potenza selezionato s'illumi- na di giallo. Al successivo utilizzo l'aspirapolvere si accenderà all'ultimo livello di potenza selezionato. Livelli intermedi di potenza aspirante È possibile personalizzare la potenza aspirante dell'aspirapolvere regolando- la in base alla potenza desiderata, di- scostandosi dai livelli di potenza pre- impostati.it

Per adattare la potenza aspirante alle proprie esigenze, procedere come se- gue: Premere il tasto a pedale fino a raggiungere il minimo livello di poten- za. Tenere premuto il tasto a pedale, finché lampeggia il simbolo del livello di potenza più alto. Rilasciare il tasto a pedale. Premere il tasto a pedale fino a raggiungere il livello di potenza desi- derato. Se trascorrono 30secondi senza aver premuto alcun tasto, il livello intermedio di potenza aspirante si salva sul livello di potenza immediatamente più basso/più alto indicato. Il lampeggio scompare. Al successivo utilizzo l'aspirapolvere si accende al livello di potenza intermedio salvato. Selezionando uno dei livelli di potenza indicati si cancella il salvataggio. Aprire il regolatore di aria secondaria (Fig. 27) (non disponibile nei modelli dotati di im- pugnaturaEcoComfort o con impugna- turaComfort2.0) Serve a ridurre temporaneamente la po- tenza aspirante, per evitare che la boc- chetta si attacchi p.es. a tappeti o rive- stimenti del pavimento in tessuto. Aprire il regolatore di aria secondaria sull'impugnatura quel tanto che basta per spostare con facilità la bocchetta. In questo modo la bocchetta diventa più scorrevole. Sospendere il lavoro, trasporta- re l'aspirapolvere e riporlo Parksystem per le pause di lavoro (Fig. 28) Per brevi pause di lavoro, il tubo aspi- rante può essere comodamente aggan- ciato all'aspirapolvere in verticale. Pericolo di ferimento se l'aspira- polvere si ribalta. Non utilizzare il Parksystem, se l'a- spirapolvere si trova su una superficie inclinata, p.es. su una rampa. Infilare la bocchetta con il gancio po- steriore nel Parksystem. Parksystem per il posizionamento (Fig. 29) Per trasportare o riporre l'apparecchio è possibile agganciare comodamente il tubo aspirante all'aspirapolvere in verti- cale. Pericolo di scossa elettrica a cau- sa della tensione di rete. Con l'aspirapolvere spento è comun- que presente tensione di rete. Spegnere sempre l'aspirapolvere do- po l'uso. Estrarre la spina dalla presa elettrica. Riporre l'aspirapolvere in posizione verticale. Accorciare completamente il tubo te- lescopico. Infilare la bocchetta universale con l'apposito gancio dall'alto in uno dei due supporti laterali dell'aspirapolve- re. Ora l'aspirapolvere può essere traspor- tato e riposto comodamente.it

Pulizia e manutenzione Pericolo di scossa elettrica a cau- sa della tensione di rete. Con l'aspirapolvere spento è comun- que presente tensione di rete. Spegnere l'aspirapolvere prima di qualsiasi pulizia e manutenzione. Estrarre la spina dalla presa elettrica. Il sistema di filtri Miele si compone di tre accessori: - Sacchetto polvere originale Miele (ti- poCO) - Filtro uscita aria originale Miele - Filtro protezione motore Per garantire la perfetta potenza aspi- rante dell'aspirapolvere, sostituire il sac- chetto polvere e il filtro uscita aria con regolarità. Si consiglia di utilizzare accessori origi- nali con il logo Miele sulla confezione. Solo in questo modo si sfruttano ap- pieno sia la potenza aspirante dell'aspirapolvere che il volume del sacchetto polvere. I sacchetti polvere con il logoMiele apposto sulla confezione non sono prodotti in carta o materiali simili, né tantomeno dispongono di una piastra in cartone. In questo modo si ottengo- no durata e sicurezza. Si tenga presente che malfunziona- menti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logoMiele sulla confezione, sono esclusi dalla copertura di garanzia. Fonti di riferimento per accessori È possibile acquistare gli accessori origi- nali Miele nello shop online, presso l'as- sistenza tecnica Miele o dal proprio ri- venditore specializzato Miele. Gli accessori originali Miele si ricono- scono dal logo Miele sulla confezione. Ogni confezione di sacchetti polvere ori- ginali Miele contiene quattro sacchetti polvere e un filtro uscita ariaAirClean. Le confezioni grandi Original Miele con- tengono 16 sacchetti polvere, quattro filtri uscita aria AirClean. Per l'acquisto successivo di filtri uscita aria originali Miele si vedano le deno- minazioni di vendita nel capitolo“Ac- cessori su richiesta”, par.“Filtri”. Sostituire il sacchetto polvere (Fig. 30) Sostituire il sacchetto polvere quando la finestrella della segnalazione sostituzio- ne sacchetto polvere si colora comple- tamente di rosso. Potenza aspirante ridotta dai pori ostruiti del sacchetto polvere. Non utilizzare più volte il sacchetto polvere. Verificare il grado di saturazione del sacchetto Agganciare la bocchetta universale commutabile. Accendere l'aspirapolvere e imposta- re la massima potenza aspirante. Sollevare leggermente la bocchetta dal pavimento.it

Rimuovere il sacchetto polvere (Fig. 31) Tenere premuti i tasti di sblocco ai lati del bocchettone di aspirazione e sganciare il bocchettone dall'apertura di aspirazione. (Fig. 05) Premere il tasto di sblocco nell'incavo e aprire il coperchio del vano polvere fino allo scatto verso l'alto. (Fig. 10) Quando viene aperto il coperchio del va- no polvere, il nottolino di arresto marro- ne si solleva automaticamente, così da potere rimuovere il sacchetto polvere. Afferrare il sacchetto polvere per la linguetta e sfilarlo dalla sede. (Fig. 31) Il nottolino di arresto marrone impedi- sce che il coperchio del vano polvere venga chiuso quando non è inserito un sacchetto polvere. Non agire con forza. Inserire il sacchetto polvere (Fig. 32) Inserire il nuovo sacchetto polvere fi- no alla battuta d'arresto nella sede per sacchetto polvere sollevata. La- sciare piegato il sacchetto polvere, così come lo si preleva dalla confezio- ne. Accertarsi che la piastra di sostegno del sacchetto polvere scorra comple- tamente nella guida su entrambi i lati. Il nottolino di arresto marrone si chiude finché s'incastra percettibilmente. Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo at- tenzione a non impigliare il sacchetto polvere. Infilare il bocchettone di aspirazione del tubo aspirante flessibile nell'aper- tura di aspirazione dell'aspirapolvere fino all'incastro. Far coincidere le gui- de di inserimento delle due parti. (Fig. 04) Momento della sostituzione del filtro uscita aria (Fig. 33) Il filtro uscita aria in dotazione varia a seconda del modello di aspirapolvere: a AirClean Sostituire il filtro uscita aria quando si apre una nuova confezione di sacchetti polvere. Ogni confezione di sacchetti polvere originali Miele contiene un filtro uscita aria AirClean, ogni confezione grande quattro filtri uscita aria AirClean. bAirClean Plus 50 (azzurro) Sostituire il filtro uscita aria dopo ca. un anno. Si consiglia di annotare la data sul filtro uscita aria. cSilence AirClean 50 (grigio) dActive AirClean 50 (nero) eHEPA AirClean 50 (bianco) Sostituire il filtro uscita aria quando la fi- nestrella della segnalazione sostituzione filtro uscita aria timestrip® è completa- mente rossa (Fig. 02). Si può continuare a utilizzare l'aspirapolvere anche senza sostituire il filtro. Tenere presente però che la potenza aspirante diminuisce e il filtraggio è meno efficiente. Sostituire il filtro uscita aria AirClean (Fig. 34 + 35) Assicurarsi che sia sempre inserito un solo filtro uscita aria. Aprire il coperchio del vano polvere. (Fig. 10) Se si vuole usare un filtro uscita aria AirClean Plus50, Silence AirClean50, Active AirClean 50 oppure HEPA AirClean 50, v. quanto riportato al ca- pitolo “Cambiare filtro uscita aria”.it

Premere lo sblocco della griglia filtro e aprirla. (Fig. 34) Estrarre il filtro uscita aria AirClean consumato afferrandolo sulle due su- perfici pulite. (Fig. 34) Inserire correttamente il nuovo filtro uscita aria AirClean. (Fig. 35) Chiudere la griglia del filtro. (Fig. 35) Danni causati dallo sporco pre- sente nel vano polvere. Se il sacchetto polvere non è aggan- ciato correttamente, possono giunge- re grandi quantità di polvere nel vano polvere e danneggiare i componenti. Prima di chiudere il coperchio del va- no polvere, accertarsi che il sacchet- to polvere sia inserito e che il nottoli- no di arresto sia chiuso. Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo at- tenzione a non impigliare il sacchetto polvere. Sostituire il filtro uscita aria AirClean Plus 50, Silence AirClean 50, Active AirClean 50 e HEPA AirClean 50(Fig. 36 + 37) Assicurarsi che sia sempre inserito un solo filtro uscita aria. Aprire il coperchio del vano polvere. (Fig. 10) Se si vuole usare un filtro uscita aria AirClean v. quanto riportato al capitolo “Cambiare filtro uscita aria”. Sollevare il filtro uscita aria ed estrar- lo. (Fig. 36) Inserire correttamente il nuovo filtro uscita aria e premerlo verso il basso. (Fig. 37) Se si utilizza il filtro uscita aria c, d o e premere la segnalazione sostituzione filtro uscita aria timestrip®. (Fig. 12) Dopo ca. 10–15secondi sul margine si- nistro dell'indicatore compare una sotti- le striscia di colore rosso. (Fig. 03) Danni causati dallo sporco pre- sente nel vano polvere. Se il sacchetto polvere non è aggan- ciato correttamente, possono giunge- re grandi quantità di polvere nel vano polvere e danneggiare i componenti. Prima di chiudere il coperchio del va- no polvere, accertarsi che il sacchet- to polvere sia inserito e che il nottoli- no di arresto sia chiuso. Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo at- tenzione a non impigliare il sacchetto polvere. Cambiare filtro uscita aria (Fig. 33) Assicurarsi che sia sempre inserito un solo filtro uscita aria. Il filtro uscita aria in dotazione varia a seconda del modello di aspirapolvere: a AirClean b AirClean Plus 50 (azzurro) c Silence AirClean 50 (grigio) d Active AirClean 50 (nero) e HEPA AirClean 50 (bianco)

1. Se anziché un filtro uscita aria a si de-

sidera utilizzare un filtro uscita aria b, c, d o e estrarre anche la griglia filtro e inserire il nuovo filtro uscita aria co- sì come è. Se si utilizza il filtro uscita aria c, d o e attivare la segnalazione sostituzione filtro uscita aria timestrip®. (Fig. 12)it

o e si inserisce un filtro uscita aria a, allora bisogna inserire anche la griglia filtro*. (Fig. 35) *Griglia filtro, v. cap.“Accessori su ri- chiesta”, par.“Filtri” Sostituire il filtro salvamotore (se ne- cessario) (Fig. 38) Aprire il coperchio del vano polvere. (Fig. 10) Afferrare il sacchetto polvere per la linguetta e sfilarlo dalla sede. (Fig. 31) Aprire il telaio del filtro ed estrarre il filtro salvamotore consumato. (Fig. 38) Inserire un nuovo filtro salvamotore. Richiudere il telaio. Inserire il sacchetto polvere nella se- de, finché il nottolino di arresto è chiuso in modo definitivo. (Fig. 32) Danni causati dallo sporco pre- sente nel vano polvere. Se il sacchetto polvere non è aggan- ciato correttamente, possono giunge- re grandi quantità di polvere nel vano polvere e danneggiare i componenti. Prima di chiudere il coperchio del va- no polvere, accertarsi che il sacchet- to polvere sia inserito e che il nottoli- no di arresto sia chiuso. Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo at- tenzione a non impigliare il sacchetto polvere. I pezzi di ricambio si possono richiede- re al servizio di assistenza tecnica au- torizzato Miele o ai rivenditori specia- lizzati Miele. Sostituire gli alzafili (Fig. 39) Gli alzafili sull'estremità della bocchetta universale si possono sostituire. Sosti- tuire gli alzafili quando il feltro è liso. Facendo leva, estrarre le fasce alzafili. Utilizzare a tale scopo p.es. un caccia- vite piatto. Sostituire gli alzafili consumati con quelli nuovi.it

Pulire aspirapolvere e accessori Pericolo di scossa elettrica a cau- sa della tensione di rete. Con l'aspirapolvere spento è comun- que presente tensione di rete. Estrarre la spina dalla presa elettrica prima di qualsiasi intervento di puli- zia. Pericolo di scossa elettrica a cau- sa della tensione di rete. Se l'umidità penetra nell'aspirapolve- re c'è pericolo di scossa elettrica. Non immergere mai l'aspirapolvere in acqua. Le parti e gli accessori in plastica dell'aspirapolvere possono essere puliti con un apposito prodotto per plastica, reperibile in commercio. Danni causati da detergenti non adatti. Tutte le superfici si graffiano facil- mente. Tutte le superfici possono su- bire anche alterazioni di colore o de- colorazioni se si trattano con deter- genti non adatti. Non utilizzare mai prodotti abrasivi, pulitori per vetro o detersivi universali e prodotti per la pulizia contenenti oli. Pulire il vano polvere Pulire il vano polvere con un secondo aspirapolvere o con un panno asciutto o un pennello per la polvere.it

Risolvere problemi La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'apparec- chio può essere eliminata personalmente, senza difficoltà. In molti casi è possibile risparmiare tempo e costi senza doversi necessariamente rivolgere all'assistenza tecnica. Sotto www.miele.it/c/service-10.htm si possono leggere le informazioni relative alla risoluzione autonoma di guasti. Le tabelle che seguono sono un aiuto per individuare e possibilmente eliminare le cause dei guasti. Pericolo di scossa elettrica a causa della tensione di rete. Con l'elettrodomestico spento è comunque presente tensione di rete. Estrarre la spina dalla presa elettrica prima di qualsiasi intervento. Problema Causa e rimedio L'aspirapolvere si spe- gne da solo. Se l'aspirapolvere si scalda troppo, un limitatore della temperatura lo spegne. Il guasto può verificarsi se p.es. un oggetto volumino- so ostruisce le vie di aspirazione, il sacchetto polvere è pieno od ostruito da polvere fine o se il filtro salva- motore/filtro uscita aria è molto sporco. Spegnere l'aspirapolvere con il tasto a pedale On/ Off e staccare la spina dalla presa elettrica. Una volta rimossa la causa, aspettare ca. 20–30mi- nuti prima di riaccendere e riutilizzare l'aspirapolvere, in modo che si raffreddi.it

Assistenza tecnica Sotto www.miele.it/c/service-10.htm si possono leggere le informazioni rela- tive alla risoluzione autonoma di guasti e ai pezzi di ricambio Miele. Contatti in caso di guasto In caso di guasti che non si è in grado di risolvere da soli, contattare il negozio specializzato Miele o il servizio di assi- stenza tecnica Miele. I contatti dell'assistenza tecnica Miele si trovano in fondo alle presenti istru- zioni. Garanzia La durata della garanzia prevista dalla le- gislazione vigente è di 2 anni. Ulteriori informazioni si trovano nelle condizioni di garanzia allegate. Accessori su richiesta Attenersi innanzitutto alle indicazioni sulla pulizia del produttore del pavi- mento, del tappeto o della moquette. Si consiglia di utilizzare accessori origi- nali con il logo Miele sulla confezione. Solo in questo modo si sfruttano ap- pieno sia la potenza aspirante dell'aspirapolvere che il volume del sacchetto polvere. Si tenga presente che malfunziona- menti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logoMiele sulla confezione, sono esclusi dalla copertura di garanzia. Fonti di riferimento per accessori È possibile acquistare gli accessori origi- nali Miele nello shop online, presso l'as- sistenza tecnica Miele o dal proprio ri- venditore specializzato Miele. Gli accessori originali Miele si ricono- scono dal logoMiele sulla confezione. Alcuni modelli hanno in dotazione già di serie uno o più dei seguenti accessori. Bocchette / Spazzole Bocchetta universale AllFloor (SBDAF) La bocchetta universale piatta è partico- larmente adatta alla pulizia sotto mobili piani. È inoltre particolarmente silenzio- sa, leggera e si distingue per la capacità di aspirare sporco grossolano. Turbospazzola TurboTeQ (STB 305-3) Per aspirare fili e capelli da moquette e tappeti a pelo corto. Spazzola pavimenti Parquet Twister con snodo (SBB 300-3) Con setole naturali, per aspirare superfi- ci dure e piane e nicchie strette. Spazzola pavimenti Parquet Twister XL con snodo (SBB 400-3) Con setole naturali, per aspirare veloce- mente ampie superfici dure e piane e nicchie strette.it

Altri accessori Turbospazzola a mano Turbo Mini (STB 101) Per aspirare imbottiti, materassi e sedili d'auto. Spazzola universale (SUB 20) Per spolverare libri, mensole e simili. Spazzola a lamelle / spazzola per ter- mosifoni (SHB 30) Per aspirare tra gli elementi del radiato- re, in fessure o interstizi. Bocchetta per materassi (SMD 10) Per aspirare comodamente materassi, poltrone con pieghe e fessure. Bocchetta a lancia, 300mm (SFD 10) Bocchetta a lancia molto lunga per aspi- rare fessure, angoli, pieghe. Bocchetta a lancia, 560mm (SFD 20) Bocchetta a lancia flessibile per aspirare interstizi poco accessibili. Bocchetta per poltrone XL (SPD 20) Bocchetta per poltrone larga per aspira- re poltrone, materassi, cuscini. Impugnatura Comfort con illuminazio- ne (SGC 20) Per illuminare la superficie da aspirare. Filtri Filtro aria in uscita AirClean Plus 50 (SF-AP 50) Per un filtraggio efficace e un'aria am- biente particolarmente pulita. Filtro aria in uscita Silence AirClean 50 (SF-SA 50) Per aumentare sensibilmente la silenzio- sità dell'aspirapolvere. Filtro aria in uscita Active AirClean 50 (SF-AA 50) Per ridurre in modo sensibile gli odori sgradevoli. Ideale in presenza di animali domestici o fumatori. Filtro aria in uscita HEPA AirClean 50 (SF-HA 50) Per l'efficace filtraggio di polvere fine e allergeni. Ideale per le persone allergi- che alla polvere di casa. Griglia filtro Serve se anziché il filtro aria in uscita AirClean Plus 50, Silence AirClean 50,Active AirClean 50o HEPA AirClean 50 si vuole utilizzare un filtro aria in uscita AirClean.nl - Inhoud
