BEDIENUNGSANLEITUNG Guard M1 Parquet XL MIELE

Funktion der Abluftfilter-Wechselanzeige timestrip® (je nach Modell) ...............

Funktion der Staubsaugerbeutel-Wechselanzeige....................................................

Saugschlauch und Handgriff zusammenstecken ......................................................

Handgriff und Saugrohr zusammenstecken ..............................................................

Saugrohr und umschaltbare Bodendüse zusammenstecken .................................

Abluftfilter-Wechselanzeige timestrip® aktivieren (je nach Modell) ....................

Saugpinsel am EcoComfort-Handgriff verwenden (je nach Modell) .....................

Saugpinsel am Comfort-Handgriff2.0 verwenden (je nach Modell) ....................

Staubsauger und Zubehörteile reinigen......................................................................

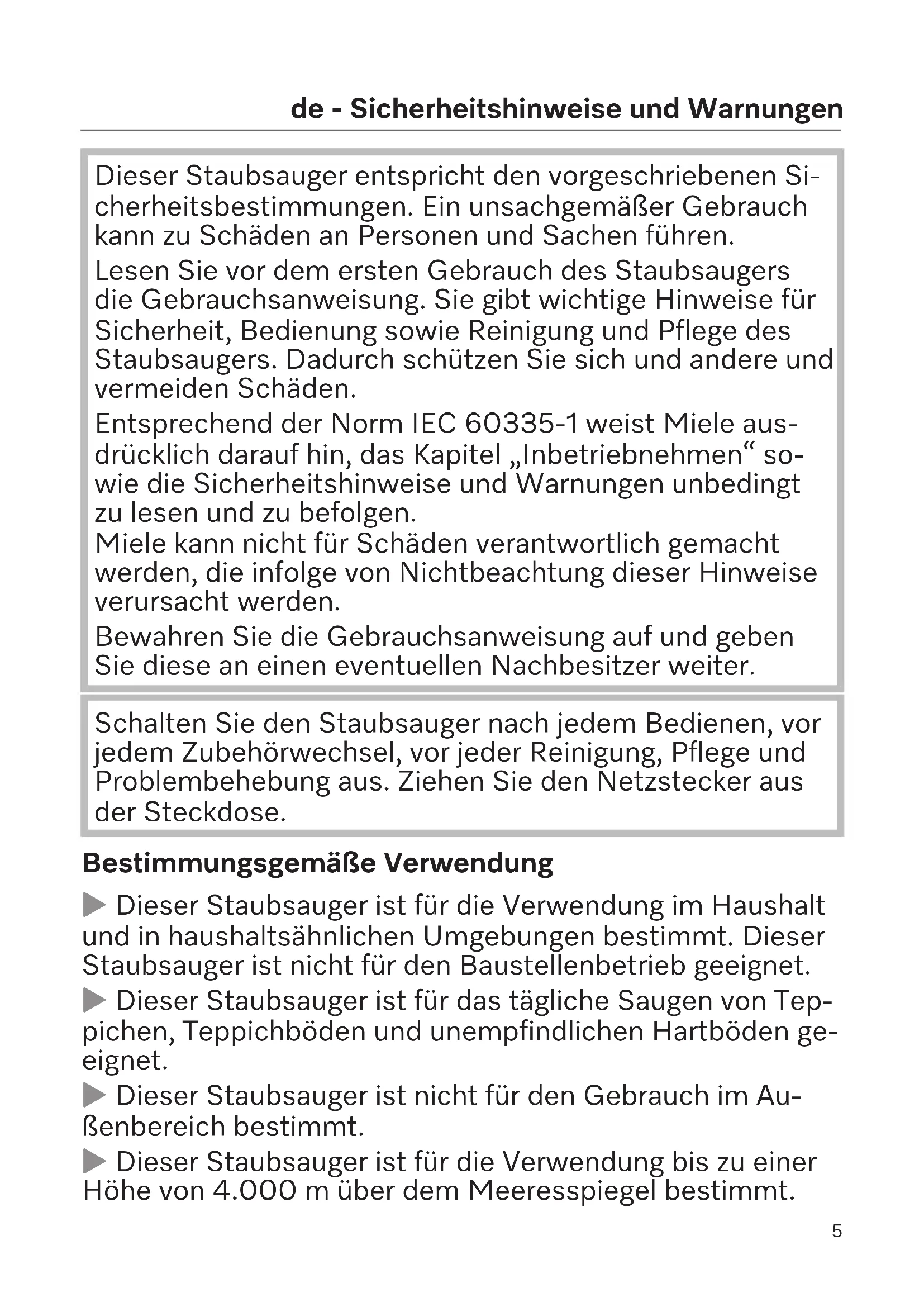

Dieser Staubsauger entspricht den vorgeschriebenen Si- cherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Bedienung sowie Reinigung und Pflege des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden. Entsprechend der Norm IEC 60335-1 weist Miele aus- drücklich darauf hin, das Kapitel „Inbetriebnehmen“ so- wie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter. Schalten Sie den Staubsauger nach jedem Bedienen, vor jedem Zubehörwechsel, vor jeder Reinigung, Pflege und Problembehebung aus. Ziehen Sie den Netzstecker aus der Steckdose. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsähnlichen Umgebungen bestimmt. Dieser Staubsauger ist nicht für den Baustellenbetrieb geeignet. Dieser Staubsauger ist für das tägliche Saugen von Tep- pichen, Teppichböden und unempfindlichen Hartböden ge- eignet. Dieser Staubsauger ist nicht für den Gebrauch im Au- ßenbereich bestimmt. Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000m über dem Meeresspiegel bestimmt.de - Sicherheitshinweise und Warnungen

Benutzen Sie den Staubsauger ausschließlich zum Auf- saugen von trockenem Sauggut. Menschen und Tiere dür- fen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig. Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch ei- ne verantwortliche Person benutzen. Kinder im Haushalt Erstickungsgefahr. Kinder können sich beim Spielen in Verpackungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpa- ckungsmaterial von Kindern fern. Kinder unter 8 Jahren müssen vom Staubsauger fernge- halten werden, es sei denn, sie werden ständig beaufsich- tigt. Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können. Kinder dürfen den Staubsauger nicht ohne Aufsicht reini- gen oder warten. Beaufsichtigen Sie Kinder, die sich in der Nähe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen.de - Sicherheitshinweise und Warnungen

Technische Sicherheit Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger und beschädigte Zube- hörteile nicht in Betrieb. Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Der Staubsauger ist ohne Änderung ge- eignet für 50Hz oder 60Hz. Die Netzsteckdose muss über eine Sicherung 16A oder 10A träge abgesichert sein. Der zeitweise oder dauerhafte Betrieb an einer autarken oder nicht netzsynchronen Energieversorgungsanlage (wie z.B. Inselnetze, Back-up-Systeme) ist möglich. Vorausset- zung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder vergleichbar einhält. Die in der Hausinstallation und in diesem Miele Produkt vorgesehenen Schutzmaßnahmen müssen auch im Insel- betrieb oder im nicht netzsynchronen Betrieb in ihrer Funk- tion und Arbeitsweise sichergestellt sein oder durch gleich- wertige Maßnahmen in der Installation ersetzt werden. Wie beispielsweise in der aktuellen Veröffentlichung der VDE- AR-E 2510-2 beschrieben. Eine Reparatur des Staubsaugers während der Garantie- zeit darf nur von einem von Miele autorisierten Kunden- dienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht. Benutzen Sie den Staubsauger nicht, wenn das An- schlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austau- schen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.de - Sicherheitshinweise und Warnungen

Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers und ziehen Sie den Netzstecker nicht am An- schlusskabel aus der Steckdose. Ziehen Sie das Anschluss- kabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie häufiges Überfahren des Anschlusska- bels. Anschlusskabel, Netzstecker und Steckdose können dabei beschädigt werden und Ihre Sicherheit gefährden. Lassen Sie Reparaturen nur von einer von Miele autori- sierten Fachkraft ausführen. Durch unsachgemäße Repara- turen können erhebliche Gefahren für den Benutzer entste- hen. Sachgemäßer Gebrauch Benutzen Sie den Staubsauger nicht ohne Staubsauger- beutel, Motorschutzfilter und Abluftfilter. Wenn kein Staubsaugerbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel bis zum deutlichen Ein- rasten eingesetzt ist. Saugen Sie keine brennenden oder glühenden Gegen- stände, wie z.B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf. Saugen Sie keinen Tonerstaub auf. Toner, der z.B. bei Druckern oder Kopiergeräten verwendet wird, kann elek- trisch leitfähig sein. Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampu- nierte Teppiche und Teppichböden vor dem Absaugen voll- ständig trocknen. Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an de- nen solche Stoffe gelagert sind.de - Sicherheitshinweise und Warnungen

Vermeiden Sie, mit dem Saugstrom in Kopfnähe zu kom- men. Reinigung Tauchen Sie den Staubsauger und die Zubehörteile nie- mals in Wasser. Reinigen Sie den Staubsauger und die Zu- behörteile nur trocken oder mit einem leicht feuchten Tuch. Zubehör und Ersatzteile Achten Sie beim Saugen mit dem Handgriff ohne aufge- stecktes Zubehör darauf, dass der Handgriff nicht beschä- digt ist. Verwenden Sie nur Staubsaugerbeutel, Filter und Origi- nalzubehör mit dem Miele Logo auf der Verpackung. Nur dafür kann der Hersteller die Sicherheit gewährleisten. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Miele gibt Ihnen eine bis zu 15-jährige, mindestens aber 10-jährige Liefergarantie für funktionserhaltende Ersatzteile nach Serienauslauf Ihres Staubsaugers. Transport Die Verpackung schützt den Staubsauger vor Transport- schäden. Wir empfehlen, die Verpackung für Transportzwe- cke aufzubewahren.de - Gerätebeschreibung

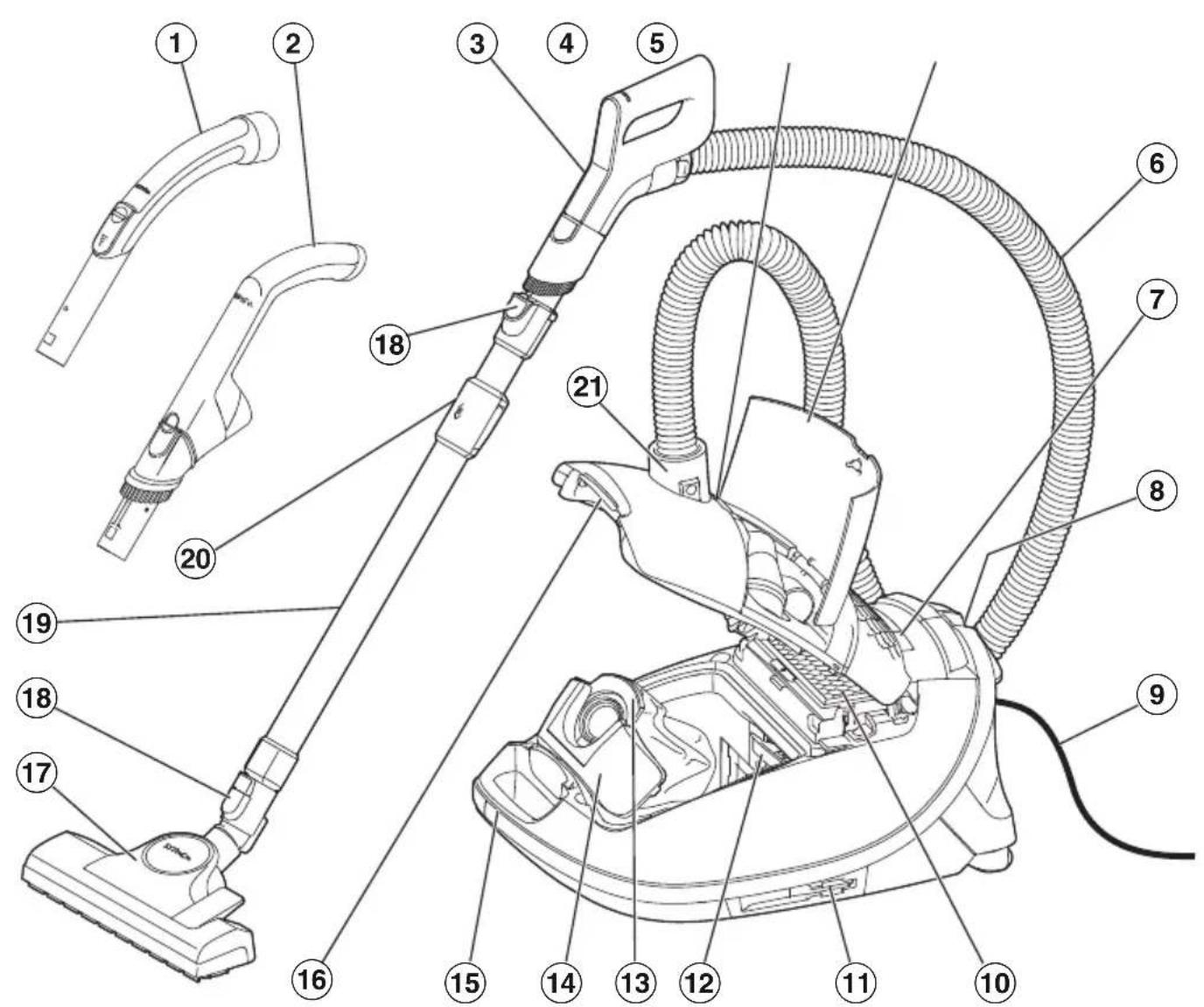

de - Gerätebeschreibung

Staubsaugerbeutel-Wechselanzeige

Parksystem für Saugpausen

Parksystem zur Aufbewahrung (an beiden Seiten des Staubsaugers)

Entriegelungstaste für Staubraumdeckel

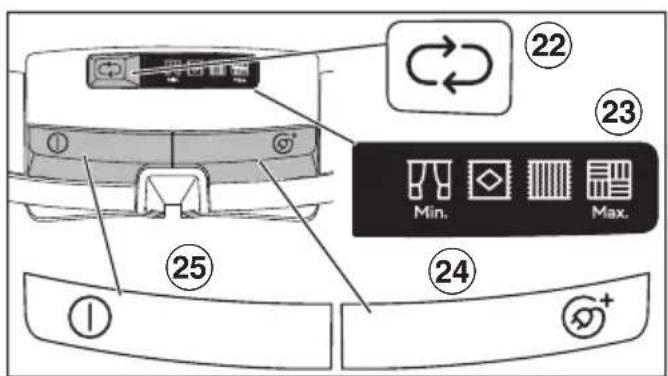

Entriegelung für Teleskoprohr

Taste zum Einstellen der Saugleistung

Anzeige der Saugleistungsstufen

Fußtaste für automatische Kabelaufwicklung

• je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter- schiedlich oder nicht vorhanden.de - Nachhaltigkeit und Umweltschutz

Entsorgung der Verpackung Die Verpackung dient der Handhabung und schützt das Gerät vor Transport- schäden. Die Verpackungsmaterialien sind nach umweltverträglichen und ent- sorgungstechnischen Gesichtspunkten ausgewählt und generell recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe. Nut- zen Sie materialspezifische Wert- stoffsammlungen und Rückgabemög- lichkeiten. Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren. Entsorgung der Staubsauger- beutel und Filter Staubsaugerbeutel und Filter sind aus umweltverträglichen Materialien herge- stellt. Die Filter können Sie über den normalen Hausmüll entsorgen. Dies trifft auch auf den Staubsaugerbeutel zu, sofern er keinen im Hausmüll verbo- tenen Schmutz enthält. Entsorgung des Altgerätes Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie ent- halten auch bestimmte Stoffe, Gemi- sche und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschli- chen Gesundheit und der Umwelt scha- den. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll. Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elek- tronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetz- mäßig eigenverantwortlich. Sie sind ge- setzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Alt- akkumulatoren sowie Lampen, die zer- störungsfrei entnommen werden kön- nen, zerstörungsfrei zu entnehmen. Bringen Sie diese zu einer geeigneten Sammelstelle, wo sie unentgeltlich ab- gegeben werden können. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Ab- transport kindersicher aufbewahrt wird.de

Anmerkung zu der Europäi- schen Verordnung (EU) Nr. 666/2013 Dieser Staubsauger ist ein Haushalts- staubsauger und nach oben genannter Verordnung als Universalstaubsauger eingestuft. Diese Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit. Der nach der Verordnung ermittelte jährliche Energieverbrauch beschreibt den indikativen, jährlichen Energiever- brauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hängt davon ab, wie von dem Staubsauger Gebrauch ge- macht wird. Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Be- rechnungen wurden nach den folgen- den, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichten Leitfa- dens der Europäischen Kommission aus September 2014 durchgeführt: a) EN 60312-1 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance b) EN 60704-2-1 Household and similar electrical appliances - Test code for the determination of airborne acoustical noise - Part 2-1: Particular requirements for vacuum cleaners c) EN 60335-2-2 Household and simi- lar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances Nicht alle dem Staubsauger beiliegen- den Bodendüsen und Saugzubehöre sind für den in der Verordnung beschrie- benen Einsatz zur intensiven Reinigung von Teppichen oder Hartböden be- stimmt. Folgende Bodendüse und Ein- stellung wurde zur Ermittlung der Werte verwendet: Für die Energieverbräuche und die Rei- nigungsklassen auf Teppich und Hartbo- den sowie den Geräuschwert auf Tep- pich wurde die umschaltbare Bodendü- se mit versenkten Borsten genutzt (Drücken Sie die Fußtaste ). Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterschiedlichen Bodenbelägen. Für alle Messungen wurden ausschließ- lich Original Miele Staubsaugerbeutel, Motorschutzfilter und Abluftfilter ver- wendet. Abbildungsverweise Die in den Kapiteln angegebenen Ab- bildungen finden Sie auf den Ausklapp- seiten am Ende dieser Gebrauchsan- weisung. Kennenlernen Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeig- net. Das Miele Bodenpflegesortiment bie- tet passende Zubehörteile für viele Spezialanwendungen (siehe Kapitel „Nachkaufbares Zubehör“). Einzelne Modelle sind serienmäßig mit einer Turbobürste ausgestattet, die nicht abgebildet ist. Dieser Turbobürste liegt eine separate Gebrauchsanweisung bei.de

Mitgeliefertes Zubehör (Abb. 01) Fugendüse Zubehörteil zum Aussaugen von Falten, Fugen und Ecken. Saugpinsel Zubehörteil zum Absaugen von Profilleisten, verzierten oder ge- schnitzten Gegenständen. Der Pinselkopf ist drehbar und kann in die jeweils günstigste Stel- lung gedreht werden. Saugpinsel am Handgriff (je nach Modell) Zubehörteil zum Absaugen unemp- findlicher Oberflächen, z.B. zum Absaugen von Tastaturen oder zum Aufsaugen von Krümeln. Polsterdüse (je nach Modell) Zubehörteil zum Absaugen von Polstermöbeln, Matratzen und Kis- sen. Polsterdüse, lose beiliegend (je nach Modell) zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw. Zubehörhalter für die Polsterdüse (je nach Modell) Zubehörteil zur Aufbewahrung der lose beiliegenden Polsterdüse 3D4U Mit 3D4U bietet Miele Ihnen kostenlo- ses Zubehör zum Download für den 3D- Drucker an (www.miele.de, Service, Er- satzteile & Zubehör). Funktion der Abluftfilter-Wechselan- zeige timestrip® (je nach Modell) (Abb. 02) Die Abluftfilter-Wechselanzeige time- strip® zeigt die Nutzungsdauer des Ab- luftfilters an. Nach ca. 50Betriebsstun- den ist das Anzeigefeld am Abluftfilter rot ausgefüllt, der Abluftfilter muss dann ausgetauscht werden. 50Betriebsstun- den entsprechen ungefähr der durch- schnittlichen Nutzung eines Jahres. Funktion der Staubsaugerbeutel- Wechselanzeige Die Funktion der Anzeige ist auf Misch- staub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw. Wenn Sie viel Feinstaub saugen, wie z.B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubsaugerbeutels sehr schnell. Die Anzeige wird dann bereits „voll“ an- zeigen, selbst wenn der Staubsauger- beutel noch nicht voll ist. Wenn Sie viele Haare, Teppich-, Woll- fusseln usw. saugen, reagiert die Anzei- ge erst, wenn der Staubsaugerbeutel bereits prall gefüllt ist.de

Inbetriebnehmen Saugschlauch anschließen (Abb. 04) Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöff- nung des Staubsaugers. Führen Sie dazu die Einführhilfen beider Teile auf- einander zu. Saugschlauch abnehmen (Abb. 05) Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie ihn aus der Saugöffnung. Saugschlauch und Handgriff zusam- menstecken (Abb. 06) Stecken Sie den Anschlussstutzen des Saugschlauches bis zum deutli- chen Einrasten in den Handgriff. Handgriff und Saugrohr zusammenste- cken (Abb. 07) Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führen Sie dazu die Einführhilfen bei- der Teile aufeinander zu. Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander tren- nen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr. Saugrohr und umschaltbare Boden- düse zusammenstecken (Abb. 08) Stecken Sie das Saugrohr nach links und rechts drehend in die Bodendüse, bis es deutlich einrastet. Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander tren- nen möchten und ziehen Sie das Saugrohr mit einer leichten Drehung aus der Bodendüse. Abluftfilter-Wechselanzeige time- strip® aktivieren (je nach Modell) (Abb. 03, 09 – 12) Wenn seitlich an Ihrem Staubsauger ein Hinweisstreifen aus dem Staubraum heraushängt, müssen Sie die Abluftfil- ter-Wechselanzeige timestrip® aktivie- ren. (Abb. 09) Drücken Sie die Entriegelungstaste in der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf. (Abb. 10) Entfernen Sie den Hinweisstreifen. (Abb. 11) Drücken Sie die Abluftfilter-Wechsel- anzeige timestrip®. (Abb. 12) Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen. (Abb. 03) Schäden durch Verunreinigung des Staubraums. Durch einen nicht eingerasteten Staubsaugerbeutel können große Mengen Staub in den Staubraum ge- langen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist. Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel dabei nicht einge- klemmt wird.de

Bedienen Zubehör entnehmen (Abb. 13) Drücken Sie die Entriegelungstaste. Das Zubehörfach öffnet sich. Entnehmen Sie das gewünschte Zu- behörteil. Schließen Sie das Zubehörfach, in- dem Sie den Deckel zudrücken. Zubehörhalter positionieren (je nach Modell) (Abb. 14) Stecken Sie den Zubehörhalter bei Bedarf bis zum deutlichen Einrasten auf den Saugstutzen am Staubsauger. Saugpinsel am EcoComfort-Handgriff verwenden (je nach Modell) (Abb. 15) Drücken Sie die Entriegelungstaste des Saugpinsels und schieben Sie den Saugpinsel über die Führung, bis er deutlich einrastet. Drücken Sie die Entriegelungstaste nach Beendigung des Saugprozesses und schieben Sie den Saugpinsel zu- rück in die Ausgangsposition, bis der Saugpinsel deutlich einrastet. Saugpinsel am Comfort-Handgriff2.0 verwenden (je nach Modell) Drücken Sie die Entriegelungstaste des Saugpinsels und schieben Sie den Saugpinsel über die Führung, bis er deutlich einrastet. (Abb. 16) Drücken Sie die Entriegelungstaste und drehen Sie den Saugpinsel zur Seite. (Abb. 17) Schieben Sie den Saugpinsel über die Führung nach unten, bis der Saugpin- sel sich vom Handgriff löst. (Abb. 17) Stecken Sie den Saugpinsel auf das Saugrohr, bis der Saugpinsel deutlich einrastet. (Abb. 18) Nach Beendigung des Saugprozesses Drücken Sie die Entriegelungstaste und ziehen Sie den Saugpinsel vom Saugrohr. Schieben Sie den Saugpinsel zurück auf den Comfort-Handgriff 2.0, bis der Saugpinsel deutlich einrastet. Schieben Sie den Saugpinsel in die Ausgangsposition um den Handgriff wieder in das Saugrohr stecken zu können. Teleskoprohr einstellen (je nach Mo- dell) (Abb. 19) Das Teleskoprohr besteht aus 2 ineinan- dergesteckten Rohrteilen, die Sie zum Saugen auf die jeweils bequemste Län- ge auseinanderziehen können. Umfassen Sie die Entriegelung und stellen Sie das Teleskoprohr auf die gewünschte Länge ein. Bodendüse einstellen (Abb. 20 + 21) Je nach Modell ist Ihr Staubsauger mit einer der abgebildeten Bodendüsen ausgestattet. Beachten Sie in erster Linie die Reini- gungs- und Pflegeanweisung Ihres Bodenbelagherstellers. Saugen Sie unempfindliche ebene Hart- böden und Böden mit Fugen mit heraus- gestellten Borsten: Drücken Sie die Fußtaste . Saugen Sie Teppiche und Teppichböden mit versenkten Borsten: Drücken Sie die Fußtaste .de

Wenn Ihnen die Schiebekraft der Bo- dendüse zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bo- dendüse leicht schieben lässt (siehe Abschnitt „Saugleistung wählen“). Treppenstufen absaugen (Abb. 22) Verletzungsgefahr durch herab- stürzenden Staubsauger. Ein von der Treppe herabstürzender Staubsauger kann Sie oder andere verletzen. Saugen Sie Treppen immer von unten nach oben ab. Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen ge- eignet. Anschlusskabel herausziehen (Abb. 23) Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus. Stecken Sie den Netzstecker in die Steckdose. Schäden durch Überhitzung. Das Anschlusskabel kann bei längerer Benutzung überhitzen. Ziehen Sie das Anschlusskabel bei ei- ner Benutzung von länger als 30Mi- nuten komplett heraus. Anschlusskabel aufrollen (Abb. 24) Ziehen Sie den Netzstecker aus der Steckdose. Treten Sie kurz die Fußtaste für die Kabelaufwicklung. Das Anschlusskabel rollt komplett auf. Sie können die Kabelaufwicklung an ei- ner beliebigen Stelle unterbrechen. Ziehen Sie während des Aufrollens kurz am Kabel. Ein- und Ausschalten (Abb. 25) Treten Sie die Fußtaste Ein/Aus . Saugleistung wählen (Abb. 26) Sie können die Saugleistung des Staub- saugers der jeweiligen Saugsituation an- passen. Durch Reduzierung der Saug- leistung verringern Sie die Schiebekraft an der Bodendüse deutlich. Wenn Sie die umschaltbare Bodendü- se nutzen und Ihnen die Schiebekraft dabei zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bo- dendüse leicht schieben lässt. Am Staubsauger sind den Leistungsstu- fen Symbole zugeordnet, die beispiel- haft zeigen, wofür die jeweilige Leis- tungsstufe zu empfehlen ist. Gardinen, Textilien hochwertige Veloursteppiche, Brücken und Läufer Teppiche und Teppichböden aus Schlingenware Hartböden, stark verschmutzte Teppiche und Teppichböden Wenn Sie den Staubsauger in Betrieb nehmen, schaltet er sich in der höchs- ten Leistungsstufe ein. Drücken Sie die Taste bis die ge- wünschte Leistungsstufe erreicht ist. Die gewählte Leistungsstufe leuchtet gelb. Der Staubsauger schaltet sich beim nächsten Gebrauch in der zuletzt ge- wählten Leistungsstufe ein.de

Saugleistungs-Zwischenstufen Abweichend von den vorgegebenen Leistungsstufen können Sie die Saug- leistung Ihres Staubsaugers individuell an die von Ihnen gewünschte Saug- leistung anpassen. Um die Saugleistung Ihren Bedürfnissen anzupassen, gehen Sie wie folgt vor: Drücken Sie die Fußtaste , bis die minimale Leistungsstufe erreicht ist. Halten Sie die Fußtaste gedrückt, bis das Symbol der höheren Leis- tungsstufe blinkt. Lassen Sie die Fußtaste los. Drücken Sie die Fußtaste , bis die gewünschte Leistungsstufe erreicht ist. Nach 30 Sekunden ohne Tastenbetäti- gung ist die Saugleistungs-Zwischen- stufe zur nächsthöheren vorgegebenen Leistungsstufe gespeichert. Das Blinken erlischt. Beim nächsten Gebrauch schaltet sich der Staubsauger in der gespeicherten Saugleistungs-Zwischenstufe ein. Durch Anwahl einer der vorgegebenen Leistungsstufen löschen Sie die Spei- cherung. Nebenluftsteller öffnen (Abb. 27) (nicht vorhanden bei Modellen mit Eco- Comfort-Handgriff oder Comfort-Hand- griff 2.0) Sie können die Saugleistung kurzzeitig reduzieren, z.B. um ein Festsaugen an textilen Bodenbelägen zu verhindern. Öffnen Sie den Nebenluftsteller am Handgriff nur so weit, bis sich die Saugdüse leicht bewegen lässt. Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugdüse. Abstellen, Transportieren und Aufbewahren Parksystem für Saugpausen (Abb. 28) In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen. Verletzungsgefahr durch umstür- zenden Staubsauger. Nutzen Sie das Parksystem nicht, wenn sich der Staubsauger auf einer schrägen Fläche befindet, z.B. auf ei- ner Rampe. Stecken Sie den Saugvorsatz mit dem Parknocken in das Parksystem. Parksystem zur Aufbewahrung (Abb. 29) Zum Transportieren oder zur Aufbewah- rung können Sie das Saugrohr mit dem Saugvorsatz am Staubsauger abstellen. Stromschlaggefahr durch Netz- spannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Schalten Sie nach jedem Gebrauch den Staubsauger aus. Ziehen Sie den Netzstecker aus der Steckdose. Stellen Sie den Staubsauger aufrecht hin. Schieben Sie die Rohrteile des Tele- skoprohres komplett ein. Stecken Sie die Bodendüse mit dem Parknocken von oben in einen der bei- den Saugrohrhalter. So können Sie den Staubsauger tragen oder zum Aufbewahren abstellen.de

Reinigen und pflegen Stromschlaggefahr durch Netz- spannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Schalten Sie vor jeder Reinigung und Pflege den Staubsauger aus. Ziehen Sie den Netzstecker aus der Steck- dose. Das Miele Filtersystem besteht aus 3Zubehörteilen: - Original Miele Staubsaugerbeutel (TypCO) - Original Miele Abluftfilter - Motorschutzfilter Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müssen Sie den Staubsaugerbeutel und den Ab- luftfilter von Zeit zu Zeit austauschen. Wir empfehlen Ihnen, Originalzubehör- teile mit dem Miele Logo auf der Ver- packung zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungser- gebnis erreicht werden kann. Staubsaugerbeutel mit dem Miele Lo- go auf der Verpackung werden nicht aus Papier oder papierähnlichen Mate- rialien gefertigt und verfügen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine besonders hohe Haltbarkeit und Sicherheit erreicht. Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ur- sächlich auf den Einsatz von Zubehör- teilen zurückgehen, die nicht mit dem Miele Logo auf der Verpackung ge- kennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden. Bezugsquellen für Zubehörteile Miele Originalzubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fach- händler beziehen. Miele Originalzubehörteile erkennen Sie an dem Miele Logo auf der Verpackung. Jede Packung Original Miele Staubsau- gerbeutel beinhaltet 4Staubsaugerbeu- tel und einen Abluftfilter AirClean. Origi- nal Miele Großpackungen beinhalten 16Staubsaugerbeutel und 4Abluftfilter AirClean. Für den Nachkauf von Original Miele Abluftfiltern finden Sie die Verkaufsbe- zeichnungen im Kapitel „Nachkaufba- res Zubehör“, Abschnitt „Filter“. Staubsaugerbeutel austauschen (Abb. 30) Tauschen Sie den Staubsaugerbeutel aus, wenn die Farbskala das Sichtfens- ter der Staubsaugerbeutel-Wechselan- zeige rot ausfüllt. Reduzierte Saugleistung durch ver- stopfte Poren des Staubsaugerbeu- tels. Verwenden Sie Staubsaugerbeutel nicht mehrfach. Zur Prüfung Stecken Sie die umschaltbare Boden- düse auf. Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein. Heben Sie die Bodendüse ein Stück vom Fußboden ab.de

Staubsaugerbeutel entnehmen (Abb. 31) Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie den Saugstutzen aus der Saugöff- nung. (Abb. 05) Drücken Sie die Entriegelungstaste in der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf. (Abb. 10) Während der Staubraumdeckel geöffnet wird, hebt sich automatisch die braune Sperrklinke, sodass Sie den Staubsau- gerbeutel entnehmen können. Ziehen Sie den Staubsaugerbeutel an der Grifflasche aus der Staubsauger- beutel-Aufnahme. (Abb. 31) Die braune Sperrklinke verhindert, dass der Staubraumdeckel geschlos- sen wird, wenn kein Staubsaugerbeu- tel eingesteckt ist. Wenden Sie keine Gewalt an. Staubsaugerbeutel einsetzen (Abb. 32) Stecken Sie den neuen Staubsauger- beutel bis zum Anschlag in die hoch- geklappte Staubsaugerbeutel-Aufnah- me. Lassen Sie den Staubsaugerbeu- tel dabei so zusammengefaltet, wie Sie ihn der Verpackung entnehmen. Achten Sie dabei darauf, dass die Hal- teplatte des Staubsaugerbeutels an beiden Seiten komplett in die Führung einläuft. Die braune Sperrklinke schließt sich bis zum deutlichen Einrasten. Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel dabei nicht einge- klemmt wird. Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöff- nung des Staubsaugers. Führen Sie dazu die Einführhilfen beider Teile auf- einander zu. (Abb. 04) Zeitpunkt des Abluftfilterwechsels (Abb. 33) Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt: a AirClean Tauschen Sie diesen Abluftfilter aus, wenn Sie eine neue Packung Staubsau- gerbeutel anbrechen. Jede Packung Ori- ginal Miele Staubsaugerbeutel beinhal- tet einen Abluftfilter AirClean, jede Großpackung 4Abluftfilter AirClean. bAirClean Plus 50 (hellblau) Tauschen Sie diesen Abluftfilter nach ca. einem Jahr aus. Den Zeitpunkt können Sie auf dem Abluftfilter notieren. cSilence AirClean 50 (grau) dActive AirClean 50 (schwarz) eHEPA AirClean 50 (weiß) Tauschen Sie diese Abluftfilter aus, wenn das Anzeigefeld der Abluftfilter- Wechselanzeige timestrip® rot ausge- füllt ist (Abb. 02). Sie können dann noch weitersaugen. Bedenken Sie jedoch, dass die Saug- und Filterleistung des Staubsaugers nachlässt.de

Abluftfilter AirClean austauschen (Abb. 34 + 35) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. Öffnen Sie den Staubraumdeckel. (Abb. 10) Wenn Sie einen Abluftfilter AirClean Plus50, Silence AirClean50, Active AirClean 50 oder HEPA AirClean 50 einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten“. Drücken Sie die Entriegelung des Fil- tergitters zusammen und öffnen Sie das Filtergitter. (Abb. 34) Nehmen Sie den verbrauchten Abluft- filter AirClean an einer der beiden sauberen Hygieneflächen heraus. (Abb. 34) Legen Sie den neuen Abluftfilter AirClean passgenau ein. (Abb. 35) Schließen Sie das Filtergitter. (Abb. 35) Schäden durch Verunreinigung des Staubraums. Durch einen nicht eingerasteten Staubsaugerbeutel können große Mengen Staub in den Staubraum ge- langen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist. Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel dabei nicht einge- klemmt wird. Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austau- schen (Abb. 36 + 37) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. Öffnen Sie den Staubraumdeckel. (Abb. 10) Wenn Sie einen Abluftfilter AirClean einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten“. Heben Sie den Abluftfilter an und ent- nehmen Sie den Abluftfilter. (Abb. 36) Setzen Sie den neuen Abluftfilter passgenau ein und drücken Sie den Abluftfilter nach unten. (Abb. 37) Drücken Sie bei Verwendung des Ab- luftfilters c, d oder e die Abluftfilter- Wechselanzeige timestrip®. (Abb. 12) Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen. (Abb. 03) Schäden durch Verunreinigung des Staubraums. Durch einen nicht eingerasteten Staubsaugerbeutel können große Mengen Staub in den Staubraum ge- langen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist. Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel dabei nicht einge- klemmt wird.de

Abluftfilter umrüsten (Abb. 33) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt: a AirClean b AirClean Plus 50 (hellblau) c Silence AirClean 50 (grau) d Active AirClean 50 (schwarz) e HEPA AirClean 50 (weiß)

1. Wenn Sie anstelle eines Abluftfilters

a einen Abluftfilter b, c, d oder e ein- setzen, müssen Sie zusätzlich das Fil- tergitter herausnehmen und dafür den entsprechenden neuen Abluftfil- ter einsetzen. Außerdem müssen Sie bei Verwen- dung eines Abluftfilters c, d oder e die Abluftfilter-Wechselanzeige timestrip® aktivieren. (Abb. 12)

2. Wenn Sie anstelle des Abluftfilters b,

c, d oder e einen Abluftfilter a einset- zen, müssen Sie diesen Abluftfilter unbedingt in ein Filtergitter* einlegen. (Abb. 35)

• Filtergitter - siehe Kapitel „Nach- kaufbares Zubehör“, Abschnitt „Fil- ter“ Motorschutzfilter austauschen (bei Bedarf) (Abb. 38) Öffnen Sie den Staubraumdeckel. (Abb. 10) Ziehen Sie den Staubsaugerbeutel an der Grifflasche aus der Aufnahme. (Abb. 31) Klappen Sie den Filterrahmen auf und nehmen Sie den verbrauchten Motor- schutzfilter heraus. (Abb. 38) Setzen Sie einen neuen Motorschutz- filter ein. Schließen Sie den Filterrahmen. Stecken Sie den Staubsaugerbeutel in die Aufnahme, bis die Sperrklinke endgültig geschlossen ist. (Abb. 32) Schäden durch Verunreinigung des Staubraums. Durch einen nicht eingerasteten Staubsaugerbeutel können große Mengen Staub in den Staubraum ge- langen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist. Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel dabei nicht einge- klemmt wird. Ersatzteile bekommen Sie bei Ihrem Miele Fachhändler oder über den Miele Kundendienst. Fadenheber austauschen (Abb. 39) Die Fadenheber am Saugmund der Bo- dendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor ver- schlissen ist. Heben Sie die Fadenheber aus den Einsteckschlitzen. Verwenden Sie da- zu z. B. einen Schlitzschraubendreher. Ersetzen Sie die Fadenheber durch neue Fadenheber.de

Staubsauger und Zubehörteile reini- gen Stromschlaggefahr durch Netz- spannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose. Stromschlaggefahr durch Netz- spannung. Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages. Tauchen Sie den Staubsauger nie- mals in Wasser. Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger. Schäden durch ungeeignete Rei- nigungsmittel. Alle Oberflächen sind kratzempfind- lich. Alle Oberfläche können sich ver- färben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen. Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel. Staubraum reinigen Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.de

Probleme beheben Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Be- hebung von Störungen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Stromschlaggefahr durch Netzspannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Ziehen Sie vor jeder Problembehebung den Netzstecker aus der Steckdose. Problem Ursache und Behebung Der Staubsauger schal- tet selbsttätig ab. Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus. Die Störung kann auftreten, wenn z.B. sperriges Sauggut die Saugwege verstopft, der Staubsauger- beutel voll oder durch Feinstaub verstopft ist oder der Motorschutzfilter/Abluftfilter stark verschmutzt ist. Schalten Sie den Staubsauger mit der Fußtaste Ein/ Aus aus und ziehen Sie den Netzstecker aus der Steckdose. Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30Minuten hat sich der Staubsauger so weit abgekühlt, dass Sie den Staubsauger wieder ein- schalten und benutzen können.de

Kundendienst Unter www.miele.com/service erhal- ten Sie Informationen zur selbstständi- gen Behebung von Störungen und zu Miele Ersatzteilen. Kontakt bei Störungen Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst. Die Kontaktdaten des Miele Kunden- dienstes finden Sie am Ende dieses Dokumentes. Garantie Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingun- gen. Nachkaufbares Zubehör Beachten Sie in erster Linie die Reini- gungs- und Pflegeanweisungen Ihres Bodenbelagherstellers. Wir empfehlen Ihnen, Originalzubehör- teile mit dem Miele Logo auf der Ver- packung zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungser- gebnis erreicht werden kann. Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ur- sächlich auf den Einsatz von Zubehör- teilen zurückgehen, die nicht mit dem Miele Logo auf der Verpackung ge- kennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden. Bezugsquellen für Zubehörteile Miele Orignialzubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fach- händler beziehen. Miele Orignialzubehörteile erkennen Sie an dem Miele Logo auf der Verpackung. Einzelne Modelle sind bereits serienmä- ßig mit einem oder mehreren der folgen- den Zubehörteile ausgestattet. Bodendüsen/-bürsten Bodendüse AllFloor (SBDAF) Flache Bodendüse zum Saugen unter sehr flachen Möbeln. Sie ist außerdem leise, leicht und zeichnet sich durch eine sehr gute Grobschmutzaufnahme aus. Turbobürste TurboTeQ (STB 305-3) Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen. Bodenbürste Parquet Twister mit Drehgelenk (SBB 300-3) Mit Naturborsten, zum Absaugen ebe- ner Hartbodenflächen und kleiner Ni- schen. Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3) Mit Naturborsten, zum schnellen Ab- saugen großer ebener Hartbodenflä- chen und kleiner Nischen.de

Sonstiges Zubehör Handturbobürste Turbo Mini (STB 101) Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen. Universalbürste (SUB 20) Zum Absaugen von Büchern, Regalbö- den und Ähnlichem. Lamellen-/Heizkörperbürste (SHB 30) Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen. Matratzendüse (SMD 10) Zum bequemen Absaugen von Matrat- zen, Polstermöbeln und deren Fugen. Fugendüse, 300mm (SFD 10) Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken. Fugendüse, 560mm (SFD 20) Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen. Polsterdüse XL (SPD 20) Breite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen. Comfort-Handgriff mit Beleuchtung (SGC 20) Zum Ausleuchten des Arbeitsbereiches. Filter Abluftfilter AirClean Plus 50 (SF-AP 50) Zum effektiven Filtern für besonders saubere Raumluft. Abluftfilter Silence AirClean 50 (SF-SA 50) Zur deutlichen Reduzierung der Ge- räusche des Staubsaugers. Abluftfilter Active AirClean 50 (SF-AA 50) Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte. Abluftfilter HEPA AirClean 50 (SF-HA 50) Zum effektiven Filtern von Feinstaub und Allergenen. Ideal für Hausstauball- ergiker. Filtergitter Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters AirClean Plus 50, Silence AirClean 50,Active AirClean 50oder HEPA AirClean 50 einen Ab- luftfilter AirClean einsetzen möchten.en - Contents

• unsere Erreichbarkeitszeiten entnehmen Sie bitte unserer Homepage E-Mail: info@miele.de Internet: www.miele.de Miele Vertriebsgesellschaft Deutschland KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 SVxxx - 4224 M.-Nr. 12 598 111 / 01
