BEDIENUNGSANLEITUNG Guard L1 Cat & Dog MIELE
Sicherheitshinweise und Warnungen 5 Gerätebeschreibung 10 Nachhaltigkeit und Umweltschutz 12 Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013 13 Abbildungsverweise 14 Kennenlernen 14 Mitgeliefertes Zubehör 14 3D4U 14 Symbole im Bedienfeld 14 Funktion der Staubsaugerbeutel-Wechselanzeige 15 Funktion der Abluftfilter-Wechselanzeige 15 Motorschutzfilter 15 Inbetriebnahme 15 Saugschlauch anschließen 15 Saugschlauch abnehmen 15 Saugschlauch und Handgriff zusammenstecken 15 Handgriff und Saugrohr zusammenstecken 15 Saugrohr und umschaltbare Bodendüse zusammenstecken 15 Bedienen 16 Teleskoprohr einstellen 16 Bodendüse einstellen 16 Treppenstufen absaugen 16 Anschlusskabel herausziehen 16 Anschlusskabel aufrollen 16 Ein- und Ausschalten 16 Saugleistung wählen 16 Saugleistungs-Zwischenstufen 17 Zubehör entnehmen 17 2-in-1-Polster- und Fugendüse einstellen 17 Saugpinsel am EcoComfort-Handgriff verwenden (je nach Modell) 18 Saugpinsel am Comfort-Handgriff 2.0 verwenden (je nach Modell) 18 Abstellen, Transportieren und Aufbewahren 18 Parksystem für Saugpausen 18 Parksystem zur Aufbewahrung 18 Reinigen und pflegen 19 Bezugsquellen für Zubehörteile 19 Staubsaugerbeutel-Wechselanzeige 19 Staubsaugerbeutel entnehmen 20 Staubsaugerbeutel einsetzen 20
Aufleuchten der Abluftfilter-Wechselanzeige 20 Abluftfilter AirClean austauschen 20 Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austauschen 21 Abluftfilter umrüsten 22 Motorschutzfilter reinigen 22 Fadenheber austauschen 22 Staubsauger und Zubehörteile reinigen 23 Probleme beheben 24 Kundendienst 25 Kontakt bei Störungen 25 Garantie 25 Nachkaufbares Zubehör 25

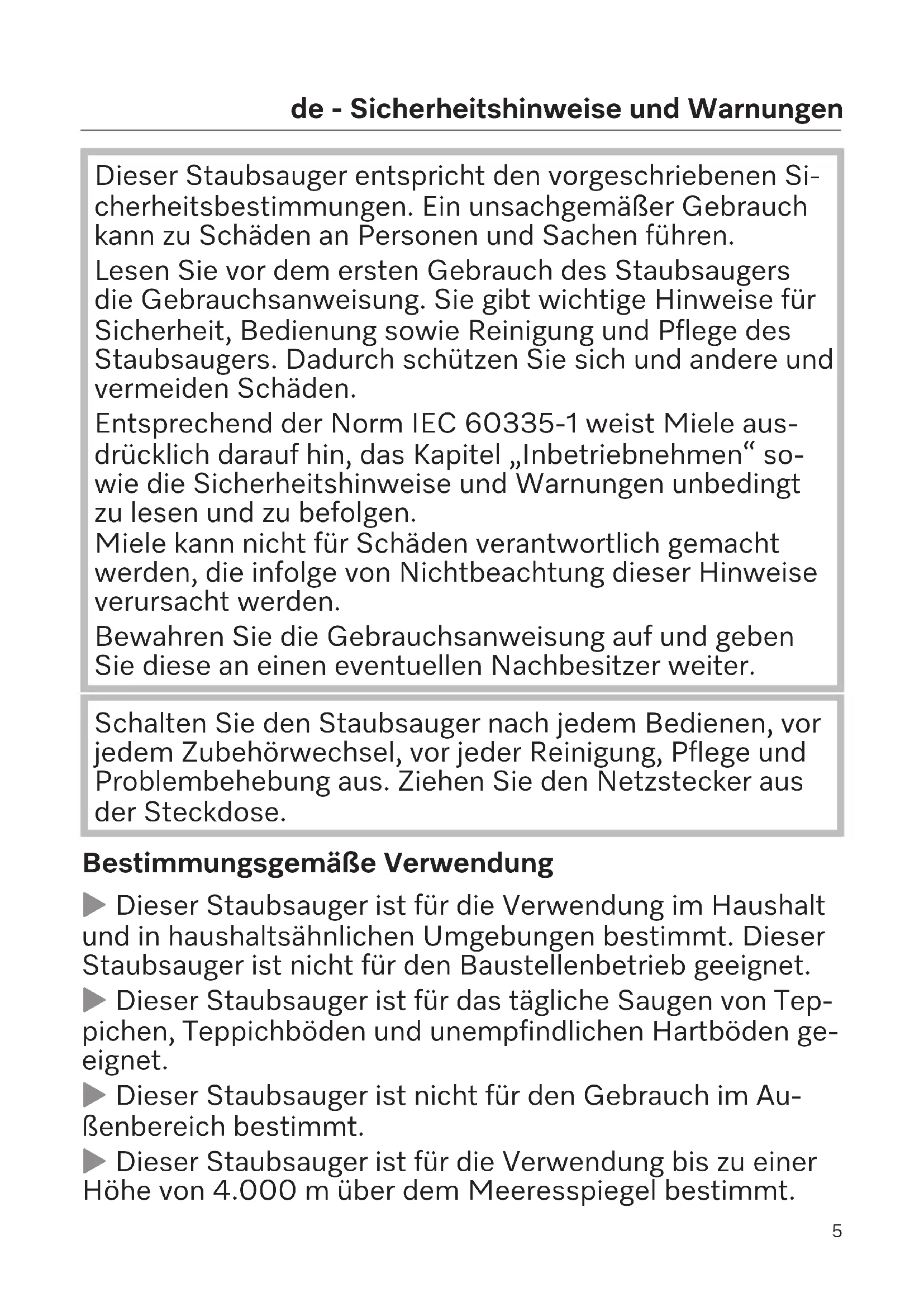

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Bedienung sowie Reinigung und Pflege des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden.
Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf hin, das Kapitel „Inbetriebnahme“ sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen.
Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.
Schalten Sie den Staubsauger nach jedem Bedienen, vor jedem Zubehörwechsel, vor jeder Reinigung, Pflege und Problembehebung aus. Ziehen Sie den Netzstecker aus der Steckdose.
Bestimmungsgemäße Verwendung
Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsähnlichen Umgebungen bestimmt. Dieser Staubsauger ist nicht für den Baustellenbetrieb geeignet. Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet. Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt. Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kinder im Haushalt
Erstickungsgefahr. Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Kinder unter 8 Jahren müssen vom Staubsauger ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können. Kinder dürfen den Staubsauger nicht ohne Aufsicht reinigen oder warten. Beaufsichtigen Sie Kinder, die sich in der Nähe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen.
Technische Sicherheit
▷ Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger und beschädigte Zubehörteile nicht in Betrieb. ▷ Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50 Hz oder 60 Hz. Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein. Der zeitweise oder dauerhafte Betrieb an einer autarken oder nicht netz synchronen Energieversorgungsanlage (wie z. B. Inselnetze, Back-up-Systeme) ist möglich. Voraussetzung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder vergleichbar einhält. Die in der Hausinstallation und in diesem Miele Produkt vorgesehenen Schutzmaßnahmen müssen auch im Inselbetrieb oder im nicht netz synchronen Betrieb in ihrer Funktion und Arbeitsweise sichergestellt sein oder durch gleichwertige Maßnahmen in der Installation ersetzt werden. Wie beispielsweise in der aktuellen Veröffentlichung der VDE-AR-E 2510-2 beschrieben. ▶ Eine Reparatur des Staubsaugers während der Garantiezeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht. Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.
Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers und ziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie häufiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können damit beschädigt werden und ihre Sicherheit gefährden. ▷ Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Sachgemäßer Gebrauch
Benutzen Sie den Staubsauger nicht ohne Staubsaugerbeutel, Motorschutzfilter und Abluftfilter. Wenn kein Staubsaugerbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel bis zum deutlichen Einrasten eingesetzt ist. Saugen Sie keine brennenden oder glühenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf. Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein. Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichboden vor dem Absaugen vollständig trocknen. Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Vermeiden Sie, mit dem Saugstrom in Kopfnähe zu kommen.
Reinigung
Tauchen Sie den Staubsauger und die Zubehörteile niemals in Wasser. Reinigen Sie den Staubsauger und die Zubehörteile nur trocken oder mit einem leicht feuchten Tuch.
Zubehör und Ersatzteile
Fassen Sie beim Saugen mit einer Miele Turbobürste nicht in die laufende Bürstenwalze. Achten Sie beim Saugen mit dem Handgriff ohne aufgestecktes Zubehör darauf, dass der Handgriff nicht beschädigt ist. Verwenden Sie nur Staubsaugerbeutel, Filter und Originalzubehör mit dem Miele Logo auf der Verpackung. Nur darauf kann der Hersteller die Sicherheit gewährleisten. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Miele gibt Ihnen eine bis zu 15-jährige, mindestens aber 10-jährige Liefergarantie für funktionserhaltende Ersatzteile nach Serienauslauf Ihres Staubsaugers.
Transport
Die Verpackung schützt den Staubsauger vor Transportschäden. Wir empfehlen, die Verpackung für Transportwerte aufzubewahren.

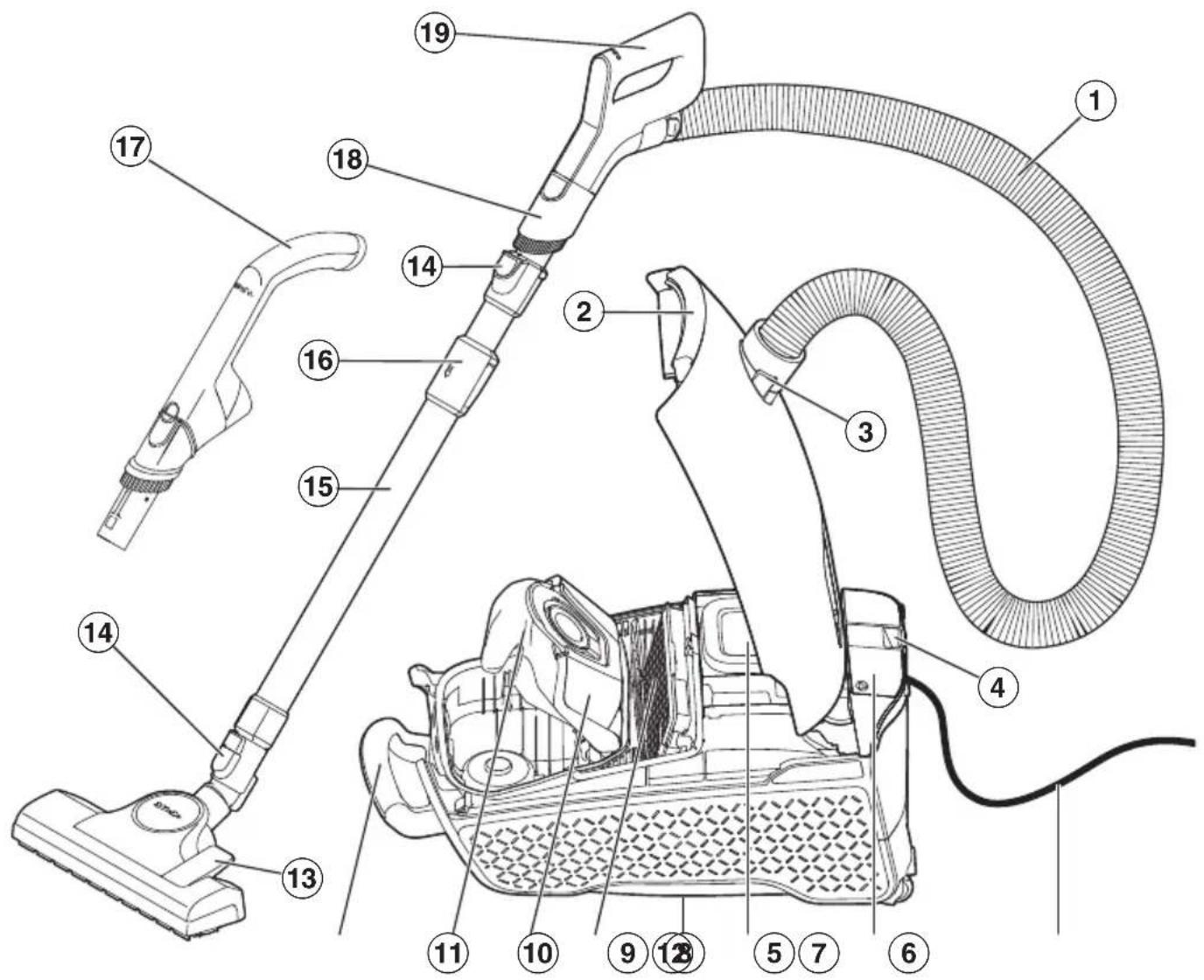

① Saugschlauch ② Entriegelungstaste für Staubraumdeckel ③ Saugstutzen ④ Parksystem für Saugpausen ⑤ Anschlusskabel mit Netzstecker ⑥ Zubehörfach für 2 in 1 Polster- und Fugendüse ⑦ Bedienfeld ⑧ Parksystem zur Aufbewahrung (Unterseite des Staubsaugers) ⑨ Original Miele Abluftfilter Staubsaugerbeutel-Aufnahme ⑪ Original Miele Staubsaugerbeutel ⑫ Tragegriff 13 Bodendüse 14 Entriegelungstasten 15 Teleskoprohr 16 Entriegelung für Teleskoprohr ⑦ EcoComfort-Handgriff* 18 abnehmbarer Saugpinsel 19 Comfort-Handgriff 2.0* 20 Fußtasten +/- zum Einstellen der Saugleistung 21 Staubsaugerbeutel-Wechselanzeige 22 Leistungsstufen 23 Fußtaste Ein/Aus ① 24 Abluftfilter-Wechselanzeige 25 Fußtaste für automatische Kabelaufwicklung
- Je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich oder nicht vorhanden.
Entsorgung der Verpackung
Die Verpackung dient der Handhabung und schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und generell recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe. Nutzen Sie materialspezifische Wertstoffsammlungen und Rückgabemöglichkeiten.
Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.
Entsorgung der Staubsaugerbeutel und Filter
Staubsaugerbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter können Sie über den normalen Hausmüll entsorgen. Dies trifft auch auf den Staubsaugerbeutel zu, sofern er keinen im Hausmüll verbotenen Schmutz enthält.
Entsorgung des Altgerätes
Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzlich eigenverantwortlich. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren sowie Lampen, die zerstörungsfrei entnommen werden können, zerstörungsfrei zu entnehmen. Bringen Sie diese zu einer geeigneten Sammelstelle, wo sie unentgeltlich abgegeben werden können. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013
Dieser Staubsauger ist ein Haushaltsstaubsauger und nach oben genannter Verordnung als Universalstaubsauger eingestuft.
Diese Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit.
Der nach der Verordnung ermittelte jährliche Energieverbrauch beschreibt den indikativen, jährlichen Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hängt davon ab, wie von dem Staubsauger Gebrauch gemacht wird.
Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Berechnungen wurden nach den folgenden, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichten Leitfadens der Europäischen Kommission aus September 2014 durchgeführt:
c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances. Nicht alle dem Staubsauger beiliegenden Bodendüsen und Saugzubehöre sind für den in der Verordnung beschriebenen Einsatz zur intensiven Reinigung von Teppichen oder Hartböden bestimmt. Folgende Bodendüse und Einstellung wurde zur Ermittlung der Werte verwendet:
benen Einsatz zur intensiven Reinigung von Teppichen oder Hartböden bestimmt. Folgende Bodendüse und Einstellung wurde zur Ermittlung der Werte verwendet:
Für die Energieverbrauche und die Reinigungsklassen auf Teppich und Hartboden sowie den Geräuschwert auf Teppich wurde die umschaltbare Bodendüse mit versenkten Borsten genutzt (Drücken Sie die Fußtaste).
Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterschiedlichen Bodenbelägen.
Für alle Messungen wurden ausschließlich Original Miele Staubsaugerbeutel, Motorschutzfilter und Abluftfilter verwendet.
Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappseiten am Ende dieser Gebrauchsanweisung.
Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappseiten am Ende dieser Gebrauchsanweisung.
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Das Miele Bodenpflegesortiment bietet passende Zubehörteile für viele Spezialanwendungen (siehe Kapitel „Nachkaufbares Zubehör“).
Einzelne Modelle sind serienmäßig mit einer Turbobürste ausgestattet, die nicht abgebildet ist.
Dieser Turbobürste liegt eine separate Gebrauchsanweisung bei.
① Saugdüse
Zum Absaugen unempfindlicher Oberflächen, z. B. zum Absaugen von Tastaturen oder zum Aufsaugen von Krümeln.
Zum Absaugen unempfindlicher Oberflächen, z. B. zum Absaugen von Tastaturen oder zum Aufsaugen von Krümeln.
Der Saugpinsel ist abnehmbar und kann zum Absaugen schwer zugänglicher Bereiche auf dem Saugrohr verwendet werden.
2-in-1-Polster- und Fugendüse
Zum Aussaugen von Falten, Fugen und Ecken sowie zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw.
3D4U
Mit 3D4U bietet Miele Ihnen kostenloses Zubehör zum Download für den 3D-Drucker an (www.miele.de, Service, Ersatzteile & Zubehör).
3D4U

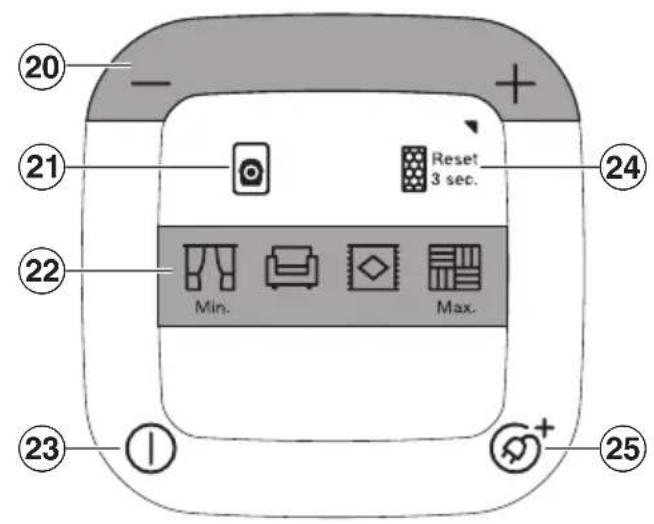

Symbole im Bedienfeld
Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beispielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist.
| Gardinen, Textilien |
| Polstermöbel, Kissen |
| hochwertige Veloursteppiche, Brücken und Läufer |
| Hartböden, stark verschmutzte Teppiche und Teppichböden |
Weitere Symbole für Bedienung und Funktion:
| - Verringerung der Saugleistung |
| + Erhöhung der Saugleistung |
| Staubsaugerbeutel-Wechselan-zeige |
| Abluftfilter-Wechselanzeige |
| ① | Einschalten/Ausschalten |
| ◎+ | Automatische Kabelaufwicklung |
Funktion der Staubsaugerbeutel-Wechselanzeige
Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw.
Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubsaugerbeutels sehr schnell. Die Anzeige wird dann bereits „voll“ anzeigen, selbst wenn der Staubsaugerbeutel noch nicht voll ist.
Wenn Sie weitere Haare, Teppich-, Wollfusseln usw. saugen, reagiert die Anzeige erst, wenn der Staubsaugerbeutel bereits prall gefüllt ist.
Funktion der Abluftfilter-Wechselanzeige
Die Abluftfilter-Wechselanzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Wechseln Sie den Abluftfilter, wenn die Anzeige am Staubsauger leuchtet. Überprüfen Sie zu diesem Zeitpunkt auch den Verschmutzungszustand des Motorschutzfilters.
Die Anzeige müssen Sie nach jedem Austausch des Abluftfilters und der eventuell erforderlichen Reinigung des Motorschutzfilters zurücksetzen. Beachten Sie dazu im Kapitel „Reinigen und pflegen“ den Abschnitt „Aufleuchten der Abluftfilter-Wechselanzeige“.
Motorschutzfilter
Ihr Staubsauger ist serienmäßig mit einem Lifetime-Motorschutzfilter ausgestattet. Er muss während der gesamten Lebensdauer des Staubsaugers nicht ausgetauscht werden.
Inbetriebnahme
Saugschlauch anschließen (Abb. 02)
- Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führen Sie dazu die Einführungshilfen beider Teile aufeinander zu.
Saugschlauch abnehmen (Abb. 03)
- Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie ihn aus der Saugöffnung.
Saugschlauch und Handgriff zusammen (Abb. 04)
- Stecken Sie den Anschlussstutzen des Saugschlauches bis zum deutlichen Einrasten in den Handgriff.
Handgriff und Saugrohr zusammenstecken (Abb. 05)
- Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führen Sie dazu die Einführungshilfen der Teile aufeinander zu.
- Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten, und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.
Saugrohr und umschaltbare Bodendüse zusammenstecken (Abb. 06)
- Stecken Sie das Saugrohr nach links und rechts drehend in die Bodendüse, bis es deutlich einrastet.
- Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten, und ziehen Sie das Saugrohr mit einer leichten Drehung aus der Bodendüse.
Bedienen
Teleskoprohr einstellen (Abb. 07)
Das Teleskoprohr besteht aus 2 ineinandergesteckten Rohrteilen, die Sie zum Saugen auf die jeweils bequemste Länge auseinanderziehen können.
Umfassen Sie die Entriegelung und stellen Sie das Teleskoprohr auf die gewünschte Länge ein.
Bodendüse einstellen (Abb. 08 + 09)
Je nach Modell ist Ihr Staubsauger mit einer der abgebildeten Bodendüsen ausgestattet.
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.
Saugen Sie unempfindliche ebene Hartböden und Böden mit Fugen mit herausgestellten Borsten:
Drücken Sie die Fußtaste
Saugen Sie Teppiche und Teppichboden mit versenkten Borsten:
Drücken Sie die Fußtaste.
Wenn Ihnen die Schiebekraft der Bodendüse zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schieben lässt (siehe Abschnitt „Saugleistung wählen“).
Treppenstufen absaugen (Abb. 10)
Verletzungsgefahr durch herabstürzenden Staubsauger.
Ein von der Treppe herabstürzender Staubsauger kann Sie oder andere verletzen.
Saugen Sie Treppen immer von unten nach oben ab.
Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen geeignet.
Anschlusskabel herausziehen (Abb. 11)
Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus. - Stecken Sie den Netzstecker in die Steckdose.
Schaden durch Überhitzung.
Das Anschlusskabel kann bei längerer Benutzung überhitzen.
Ziehen Sie das Anschlusskabel bei einer Benutzung von länger als 30 Minuten komplett heraus.
Anschlusskabel aufrollen (Abb. 12)
Ziehen Sie den Netzstecker aus der Steckdose. Treten Sie kurz die Fußtaste für die Kabelaufwicklung.
Das Anschlusskabel rollt komplett auf.
Sie können die Kabelaufwicklung an einer beliebigen Stelle unterbrechen. Ziehen Sie während des Aufrollens kurz am Kabel.
Ein- und Ausschalten (Abb. 13)
Treten Sie die Fußtaste Ein/Aus ①.
Saugleistung wählen (Abb. 14)
Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsituation anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodendüse deutlich.
Die gewählte Leistungsstufe leuchtet.
Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der höchsten Leistungsstufe ein.
Ab dem nächsten Gebrauch schaltet sich der Staubsauger jeweils in der zuletzt gewählten Leistungsstufe ein.
Drücken Sie die Fußtaste +, wenn Sie eine höhere Saugleistung wünschen. - Drücken Sie die Fußtaste -, wenn Sie eine niedrigere Saugleistung wünschen.
Wenn Sie die umschaltbare Bodendüse nutzen und Ihnen die Schiebekraft darauf zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schieben lässt.
Saugleistungs-Zwischenstufen
Abweichend von den vorgegebenen Leistungsstufen können Sie die Saugleistung Ihres Staubsaugers individuell an die von Ihnen gewünschte Saugleistung anpassen.
Um die Saugleistung Ihren Bedürfnissen anzupassen, gehen Sie wie folgt vor:
- Halten Sie die Fußtaste + oder - gedrückt. Das Symbol der aktuell gewählten Leistungsstufe beginnt zu blinken.
- Halten Sie die Fußtaste + oder - gedrückt, bis die gewünschte Saugleistung erreicht ist. Das Symbol der voreingestellten Leistungsstufe, die der Saugleistungs-Zwischenstufe am nächsten kommt, blinkt hierbei entsprechend. Lassen Sie die Fußtaste los.
Nach 5 Sekunden ohne Tastenbetätigung ist die Saugleistungs-Zwischenstufe zur nächsthöheren/nächstniedrigeren vorgegebenen Leistungsstufe gespeichert.
Beim nächsten Gebrauch schaltet sich der Staubsauger in der gespeicherten Saugleistungs-Zwischenstufe ein. Durch Anwahl einer der vorgegebenen 4 Leistungsstufen löschen Sie die Speicherung.
Zubehör entnehmen (Abb. 15)
Drücken Sie auf die Markierung am Zubehörfach. Das Zubehörfach öffnet sich. Entnehmen Sie die 2-in-1-Polster- und Fugendüse. Schließen Sie das Zubehörfach, indem Sie den Deckel zudrücken.
2-in-1-Polster- und Fugendüse einstellen
Serienmäßig ist Ihr Staubsauger mit einer kombinierten Polster- und Fugendüse ausgestattet.
Fugendüse (Abb. 16)
Nach der Entnahme aus dem Zubehörfach ist die 2-in-1-Polster- und Fugendüse geeignet zum Aussaugen von Falten, Fugen und Ecken.
Polsterdüse (Abb. 16)
Drücken Sie die Entriegelungstaste der 2-in-1-Polster- und Fugendüse und schwenken Sie die Polsterdüse über die Führung, bis sie deutlich einrastet. - Drücken Sie die Entriegelungstaste nach Beendigung des Saugprozesses und schwenken Sie die Polsterdüse bis zum deutlichen Einrasten zurück in die Ausgangsposition.
Saugpinsel am EcoComfort-Handgriff verwenden (je nach Modell) (Abb. 17)
Drücken Sie die Entriegelungstaste des Saugpinsels und schieben Sie den Saugpinsel über die Führung, bis er deutlich einrastet. - Drücken Sie die Entriegelungstaste nach Beendigung des Saugprozesses und schieben Sie den Saugpinsel zurück in die Ausgangsposition, bis der Saugpinsel deutlich einrastet.
Saugpinsel am Comfort-Handgriff 2.0 verwenden (je nach Modell)
Drücken Sie die Entriegelungstaste des Saugpinsels und schieben Sie den Saugpinsel über die Führung, bis er deutlich einrastet. (Abb. 18) Drücken Sie die Entriegelungstaste und drehen Sie den Saugpinsel zur Seite. (Abb. 19) Schieben Sie den Saugpinsel über die Führung nach unten, bis der Saugpinsel sich vom Handgriff löst. (Abb. 19) - Stecken Sie den Saugpinsel auf das Saugrohr, bis der Saugpinsel deutlich einrastet. (Abb. 20)
Nach Beendigung des Saugprozesses
- Drücken Sie die Entriegelungstaste und ziehen Sie den Saugpinsel vom Saugrohr. Schieben Sie den Saugpinsel zusammen auf den Comfort-Handgriff 2.0, bis der Saugpinsel deutlich einrastet. Schieben Sie den Saugpinsel in die Ausgangsposition, um den Handgriff wieder in das Saugrohr stecken zu können.
Abstellen, Transportieren und Aufbewahren
Parksystem für Saugpausen (Abb. 21)
In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen.
Verletzungsgefahr durch umstürzenden Staubsauger. Nutzen Sie das Parksystem nicht, wenn sich der Staubsauger auf einer schrägen Fläche befindet, z. B. auf einer Rampe.
- Stecken Sie den Saugvorsatz mit dem Parknocken in das Parksystem.
Parksystem zur Aufbewahrung (Abb. 22)
Zum Transportieren oder zur Aufbewahrung können Sie das Saugrohr mit dem Saugvorsatz am Staubsauger abstellen.
Stromschlaggefahr durch Netzspannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Schalten Sie nach jedem Gebrauch den Staubsauger aus. Ziehen Sie den Netzstecker aus der Steckdose.
Stellen Sie den Staubsauger aufrecht hin. Schieben Sie die Rohrteile des Teleskoprohres komplett ein. - Stecken Sie den Saugvorsatz mit dem Parknocken von oben in den Saugrohrhalter an der Unterseite des Staubsaugers.
So können Sie den Staubsauger tragen oder zum Aufbewahren abstellen.
Reinigen und pflegen
Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Ziehen Sie vor jeder Reinigung und Pflege den Netzstecker aus der Steckdose.
Das Miele Filtersystem besteht aus 3 Zubehörteilen:
- Original Miele Staubsaugerbeutel (Typ TU)
- Original Miele Abluftfilter
- Motorschutzfilter
Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müssen Sie den Staubsaugerbeutel und den Abluftfilter von Zeit zu Zeit austauschen.
Wir empfehlen Ihnen, Originalzubehörteile mit dem Miele Logo auf der Verpackung zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.
Staubsaugerbeutel mit dem Miele Logo auf der Verpackung werden nicht aus Papier oder papierähnlichen Materialien gefertigt und verfügen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine besonders hohe Haltbarkeit und Sicherheit erreicht.
Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehörteilen zurückgehen, die nicht mit dem Miele Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.
Bezugsquellen für Zubehörteile
Miele Originalzubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.
Miele Originalzubehörteile erkennen Sie an dem Miele Logo auf der Verpackung. Jede Packung Original Miele Staubsaugerbeutel beinhaltet 4 Staubsaugerbeutel und einen Abluftfilter AirClean. Original Miele Großpackungen beinhalten 16 Staubsaugerbeutel und 4 Abluftfilter AirClean.
Für den Nachkauf von Original Miele Abluftfiltern finden Sie die Verkaufsbeziehungen im Kapitel „Nachkaufbares Zubehör“, Abschnitt „Filter“.
Staubsaugerbeutel-Wechselanzeige (Abb. 23)
Tauschen Sie den Staubsaugerbeutel aus, wenn die Staubsaugerbeutel-Wechselanzeige aufleuchtet.
Verstopfte Poren reduzieren die Saugleistung des Staubsaugers.
Entsorgen Sie volle Staubsaugerbeutel. Verwenden Sie Staubsaugerbeutel nicht mehrfach.
Zur Prüfung
- Stecken Sie die umschaltbare Bodendüse auf. Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein. Heben Sie die Bodendüse ein Stück vom Fußboden ab.
Staubsaugerbeutel entnahme (Abb. 25)
Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie den Saugstutzen aus der Saugöffnung. (Abb. 03) Drücken Sie die Entriegelungstaste in der Grifffläche und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf. (Abb. 24) Heben Sie die Staubsaugerbeutel-Aufnahme mit einer Hand an. Ziehen Sie den Staubsaugerbeutel mit der anderen Hand an der Grifflasche heraus. (Abb. 25)
Die türkise Sperrklinke hebt sich.
Die türkise Sperrklinke verhindert, dass der Staubraumdeckel geschlossen wird, wenn kein Staubsaugerbeutel eingesetzt ist. Wenden Sie keine Gewalt an.
Staubsaugerbeutel einsetzen (Abb. 26)
Heben Sie die Staubsaugerbeutel-Aufnahme mit einer Hand an. ■ Stecken Sie den neuen Staubsaugerbeutel mit der anderen Hand bis zum Anschlag in die hochgeklappte Staubsaugerbeutel-Aufnahme. Lassen Sie den Staubsaugerbeutel dabei so zusammengefaltet, wie Sie ihn der Verpackung entnommen haben.
Achten Sie darauf, dass die Halteplatte des Staubsaugerbeutels an beiden Seiten komplett in die Führung einläuft (siehe Lupe).
Die türkise Sperrklinke schließt sich bis zum deutlichen Einrasten.
Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel dabei nicht eingeklemmt wird. - Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führen Sie dazu die Einführungshilfen beider Teile aufeinander zu. (Abb. 02)
Aufleuchten der Abluftfilter-Wechselanzeige (Abb. 27)
Tauschen Sie den Abluftfilter, wenn die Abluftfilter-Wechselanzeige am Staubsauger leuchtet. Zu diesem Zeitpunkt soll ebenfalls der Verschmutzungszustand des Motorschutzfilters überprüft werden, siehe Abschnitt „Motorschutzfilter reinigen".
Die Anzeige müssen Sie nach jedem Austausch des Abluftfilters zurücksetzen. Dazu muss der Staubsauger eingeschaltet sein.
Drücken Sie die Fußtaste + für 3 Sekunden.
Die Serviceanzeige erlischt und befindet sich wieder in der Ausgangsposition.
Das Zurücksetzen der Anzeige ist nur möglich, wenn die Anzeige bereits leuchtet, nicht aber in der Zwischenzeit.
Abluftfilter AirClean austauschen (Abb. 28 - 30)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
- Öffnen Sie den Staubraumdeckel. (Abb. 24)
Wenn Sie einen Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50 setzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".
Entriegeln Sie das Filtergitter nach vorne und entnehmen Sie das Filtergitter nach oben. (Abb. 28) Drücken Sie die Entriegelung des Filtergitters zusammen und öffnen Sie das Filtergitter. (Abb. 29) - Nehmen Sie den verbrauchten Abluftfilter AirClean an einer der beiden sauberen Hygieneflächen heraus. ■ Legen Sie den neuen Abluftfilter AirClean passgenau ein. (Abb. 29) Schließen Sie das Filtergitter bis zum deutlichen Einrasten. - Setzen Sie das Filtergitter nach unten passgenau ein. (Abb. 30) Drücken Sie das Filtergitter auf beiden Seiten bis zum deutlichen Einrasten nach hinten. (Abb. 30)
Schaden durch Verunreinigung des Staubraums.
Durch einen nicht eingerasteten Staubsaugerbeutel können große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist.
Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel nicht eingeklemmt wird.
Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austauschen (Abb.31 + 32)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
- Öffnen Sie den Staubraumdeckel. (Abb. 24)
Wenn Sie einen Abluftfilter AirClean einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".
Ziehen Sie den Abluftfilter nach vorne und entnehmen Sie den Abluftfilter nach oben. (Abb. 31) - Setzen Sie den neuen Abluftfilter nach unten passgenau ein und drücken Sie den Abluftfilter bis zum Einrasten auf beiden Seiten nach hinten. (Abb. 32)
Schaden durch Verunreinigung des Staubraums.
Durch einen nicht eingerasteten Staubsaugerbeutel können große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.
Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubsaugerbeutel eingesetzt und die Sperrklinke geschlossen ist.
Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel damit nicht eingeklemmt wird.
Abluftfilter umrüsten (Abb. 33)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt:
a AirClean b AirClean Plus 50 (hellblau) c Silence AirClean 50 (grau) d Active AirClean 50 (schwarz) e HEPA AirClean 50 (weiß)
Beim Umrüsten beachten
- Wenn Sie anstelle des Abluftfilters a einen Abluftfilter b, c, d oder e einsetzen, müssen Sie zusammen das Filtergitter herausnehmen und darüber den entsprechenden neuen Abluftfilter einsetzen.
- Wenn Sie anstelle des Abluftfilters b, c, d oder e einen Abluftfilter a setzen, müssen Sie diesen Abluftfilter unbedingt in ein Filtergitter einlegen (Abb. 29), siehe Kapitel „Nachkaufbares Zubehör“, Abschnitt „Filter".
Motorschutzfilter reinigen (Abb. 34 + 35)
Öffnen Sie den Staubraumdeckel. (Abb. 24) Entnehmen Sie den Staubsaugerbeutel. (Abb. 25) Entriegeln Sie den Motorschutzfilter nach vorne und entnehmen Sie ihn nach oben aus dem Staubraum. (Abb. 34)
Schaden durch Reinigungsfehler.
Der Motorschutzfilter kann beschädigt werden und seine Wirkung verlieren.
Reinigen Sie den Motorschutzfilter nicht mit Wasser. Verwenden Sie zur Reinigung keine scharfkantigen oder spitzen Gegenstände.
■ Reinigen Sie den Motorschutzfilter mit einem trockenen Staubtuch oder Staubpinsel. - Setzen Sie die Scharniere des Motorschutzfilters passgenau in die Scharniermulden im Staubraum und verriegeln Sie den Motorschutzfilter bis zum deutlichen Einrasten. (Abb. 35) - Stecken Sie den Staubsaugerbeutel in die Staubsaugerbeutel-Aufnahme, bis die Sperrklinke endgültig geschlossen ist. (Abb. 26) Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel damit nicht eingeklemmt wird.
Fadenheber austauschen (Abb. 36)
(nicht möglich bei Modellen mit Bodendüsen FlexTeQ/AllFloor)
Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.
Heben Sie die Fadenheber aus den Einsteckschlitzen. Verwenden Sie dazu z. B. einen Schlitzschraubendreher. ■ Ersetzen Sie die Fadenheber durch neue Fadenheber.
Ersatzteile bestellen Sie bei Ihrem Miele Fachhändler oder über den Miele Kundendienst.
Staubsauger und Zubehörteile reinigen
Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
Stromschlaggefahr durch Netzspannung.
Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages.
Tauchen Sie den Staubsauger niemals in Wasser.
Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger.
Schaden durch ungeeignete Reinigungsmittel.
Alle Oberflächen sind kratzempfindlich. Alle Oberflächen können sich verfärben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen.
Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel.
Staubraum reinigen
Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.
Reinigen Sie auch die Unterseite des Staubraumdeckels.
Probleme beheben
Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In weiteren Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.
Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Behebung von Störungen.
Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.
Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Ziehen Sie vor jeder Problembehebung den Netzstecker aus der Steckdose.
| Problem Ursache und Behobung |
| Der Staubsauger schal-tet selbstständig ab. | Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus.Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopf, der Staubsauger-beutel voll oder durch Feinstaub verstopf ist oder der Motorschutzfilter/Abluftfilter stark verschmutzt ist.Schalten Sie den Staubsauger mit der Fußtaste Ein/Aus ① aus undziehen Sie den Netzstecker aus der Steckdose.Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30 Minuten hat sich der Staubsauger soweit abgekühlt, dass Sie den Staubsauger wieder einschalten und benutzen können. |
Kundendienst
Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Behebung von Störungen und zu Miele Ersatzteilen.
Kontakt bei Störungen
Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst.
Die Kontaktdaten des Miele Kundendienstes finden Sie am Ende dieses Dokumentes.
Garantie
Die Garantiezeit beträgt 2 Jahre.
Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingungen.
Nachkaufbares Zubehör
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.
Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehörteilen zurückgehen, die nicht mit dem Miele Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.
Sie können diese und weitere Produkte über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.
Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.
Bodendüsen/-bürsten
Bodendüse AllFloor (SBD AF)
Flache Bodendüse zum Saugen unter sehr flachen Möbeln. Sie ist außerdem leise, leicht und zeichnet sich durch eine sehr gute Grobschmutzaufnahme aus.
Turbobürste TurboTeQ (STB 305-3)
Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.
Bodenbürste Parquet Twister mit Drehgelenk (SBB 300-3)
Mit Naturborsten, zum Absaugen ebener Hartbodenflächen und kleiner Nischen.
Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)
Mit Naturborsten, zum schnellen Absaugen großer ebener Hartbodenflächen und kleiner Nischen.
Sonstiges Zubehör
Handturbobürste Turbo Mini (STB 101)
Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.
Universalbürste (SUB 20)
Zum Absaugen von Büchern, Regalböden und Ähnlichem.
Lamellen-/Heizkörperbürste (SHB 30)
Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen.
Matratzendüse (SMD 10)
Zum bequemen Absaugen von Matratzen, Polstermöbeln und deren Fugen.
Fugendüse, 300 mm (SFD 10)
Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.
Fugendüse, 560 mm (SFD 20)
Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen.
Polsterdüse XL (SPD 20)
Breite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen.
Filter
Abluftfilter AirClean Plus 50 (SF-AP 50)
Zum effektiven Filtern für besonders saubere Raumluft.
Abluftfilter Silence AirClean 50 (SF-SA 50)
Zur deutlichen Reduzierung der Geräusche des Staubsaugers.
Abluftfilter Active AirClean 50 (SF-AA 50)
Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte.
Abluftfilter HEPA AirClean 50 (SF-HA 50)
Zum effektiven Filtern von Feinstaub und Allergenen. Ideal für Hausstauballergiker.
Filtergitter
Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters AirClean Plus, Silence AirClean, Active AirClean oder HEPA AirClean einen Abluftfilter AirClean einsetzen möchten.
Technische Sicherheit
Bei Störungen, die Sie nicht selbst beheben können, wenden Sie sich an Ihren Miele-Fachhändler oder an Miele.
Internet: www.miele.cn
Hongkong, China
Miele (Hongkong) Ltd.
41/F - 4101, Manhattan Place
23 Wang Tai Road
Miele Vertriebsgesellschaft
Carl-Miele-Straße 29
Deutschland KG
33332 Gütersloh
Carl-Miele-Straße 29
33332 Gütersloh
Telefon: 0800 22 44 666 (kostenfrei)*
- Unsere Erreichbarkeitszeiten entnehmen Sie
bitte unserer Homepage
E-Mail: info@miele.de
Internet: www.miele.de
Österreich:
Miele Gesellschaft m.b.H.
Mielestr.1
5071 Wals bei Salzburg
Telefon: 050 800 800 (Festnetz zum Ortstarif;
Mobilfunkgebühren abweichend)
Mo-Fr 8-17 Uhr
Telefax: 050 800 81219
E-Mail: info@miele.at
Internet: www.miele.at
Belgien/Belgique:
nv Miele Belgie / S.A. Miele Belgique
Internet: www.miele.lu
Niederlande:
Internet: www.miele.nl
Schweiz:
Miele AG
Limmatstrasse 4, 8957 Spreitenbach
Miele SA
Sous-Riette 23, 1023 Crissier
Telefon: 0848 848 048
www.miele.ch/contact
www.miele.ch
