GEBRUIKSAANWIJZING Guard L1 Cat & Dog MIELE
Veiligheidsinstructies en waarschuwingen 103 Beschrijving van het apparaat 108 Duurzaamheid en milieubescherming 110 Informatie met betrekking tot de Europese verordening (EU) nr. 666/2013... 111 Verwijzing naar afbeeldingen 111 Introductie 111 Meegeleverde accessoires 112 3D4U 112 Symbolen op het bedieningspaneel 112 Werking van de vervangingsindicator timestrip® van de stofzuigerzak 112 Functie vervangingsindicator timestrip® voor uitblaasfilter. 113 Motorfilter 113 Ingebruikneming 113 Zuigslang aansluiten 113 Zuigslang verwijderen 113 Zuigslang en greep in elkaar schuiven 113 Greep en zuigbuis in elkaar schuiven 113 Zuigbuis en omschakelbare zuigmond in elkaar steken 113 Bediening 113 Telescopische zuigbuis instellen 113 Zuigmond instellen 113 Traptredenzuigen 114 Aansluitsnoer uitrollen 114 Aansluitsnoer oprollen 114 In- en uitschakelen 114 Zuigvermogen kiezen 114 Tussenstandenzuigvermogen 115 Accessoires uit het opbergvak nemen 115 Set 2-in-1 zuigmond voor meubels en kieren 115 Reliefborstel aan de EcoComfort-greep gebruiken (afhankelijk van het model) .. 115 Reliefborstel aan de Comfort-handgreep 2.0 gebruiken (afhankelijk van het model) 116 Transporteren en opbergen 116 Parkeersysteem voor korte pauzes 116 Parkeersysteem 116 Reiniging en onderhoud 117 Verkoop accessoires 117 Vervangingsindicator timestrip® voor stofzuigerzak 117 Stofzuigerzak verwijderen 118
Stofzuigerzak plaatsen 118 De vervangingsindicator timestrip® voor uitblaasfilter gaat branden 118 Uitblaasfilter AirClean vervangen 118 Uitblaasfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 en HEPA AirClean 50 vervangen 119 Een ander uitblaasfilter plaatsen 119 Reinig het motorfilter 120 De draadopnemers vervangen 120 Stofzuiger en accessoires reinigen 121 Problemen oplossen 122 Service 123 Contact bij storingen 123 Garantie 123 Bij te bestellen accessoires 123

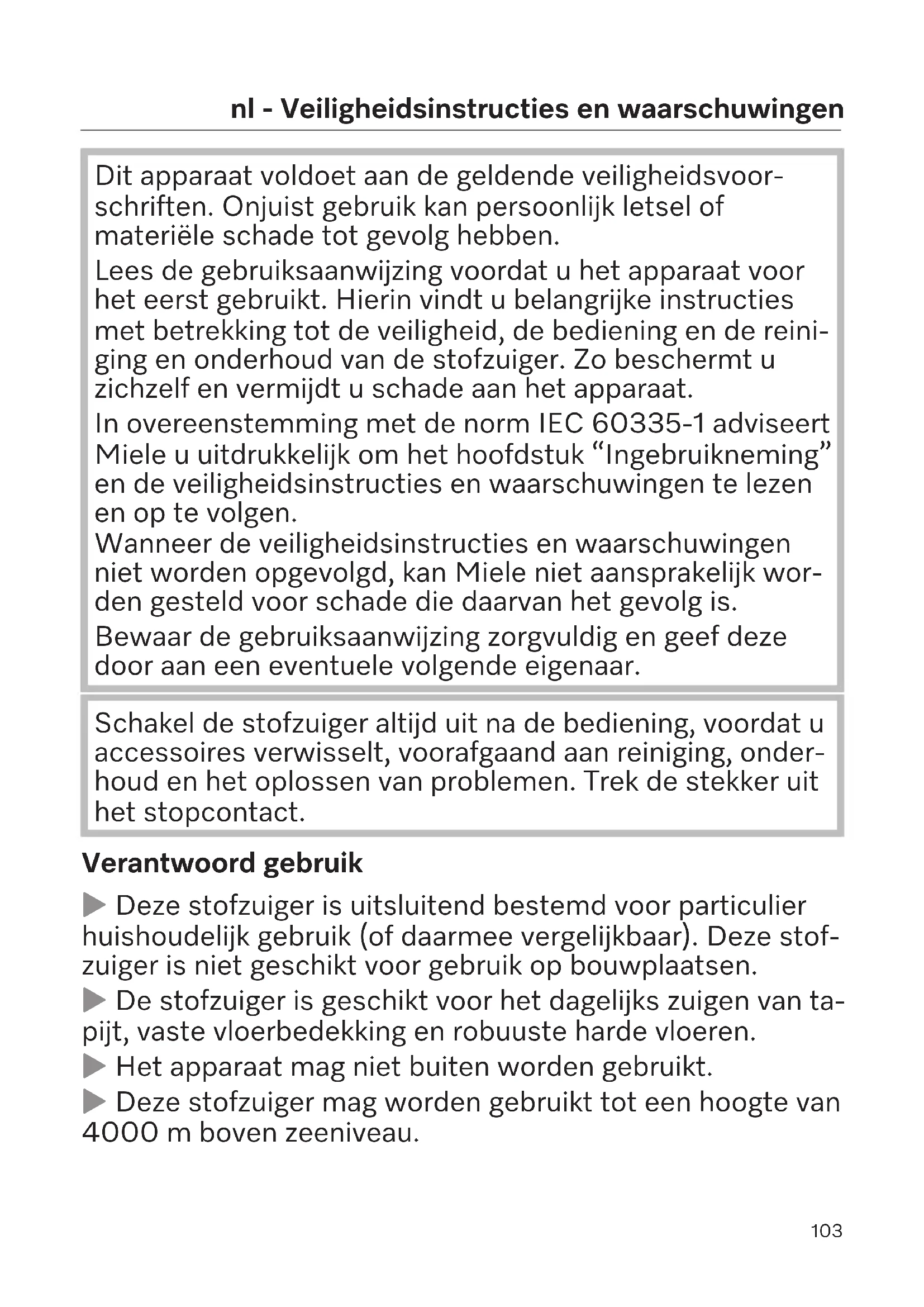

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan persoonlijk letsel of materiële schade tot gevolg hebben.
Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. Hierin vindt u belangrijke instructies met betrekking tot de veiligheid, de bediening en de reiniging en het onderhoud van de stofzuiger. Zo beschermt u uzelf en vermijdt u schade aan het apparaat.
In overeenstemming met de norm IEC 60335-1 adviseert Miele u uitdrukkelijk om het hoofdstuk "Ingebruikneming" en de veiligheidsinstructies en waarschuwingen te lezen en op te volgen.
Wanneer de veiligheidsinstructies en waarschuwingen niet worden opgevolgd, kan Miele niet aansprakelijk worden gesteld voor schade die daarvan het gevolg is.
Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.
Schakel de stofzuiger altijd uit na de bediening, voordat u accessoires verwisselt, voorafgaand aan reiniging, onderhoud en het oplossen van problemen. Trek de stekker uit het stopcontact.
Verantwoord gebruik
Deze stofzuiger is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stofzuiger is niet geschikt voor gebruik op bouwplaatsen. De stofzuiger is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren. Het apparaat mag niet buiten worden gebruikt. Deze stofzuiger mag worden gebruikt tot een hoogte van 4000 m boven zeeniveau.
Gebruik de stofzuiger uitsluitend om droog vuil op te zuigen. U mag de stofzuiger niet op mensen en dieren gebruiken. Gebruik voor andere doeleinden is niet toegestaan, evenmin het ombouwen en wijzigen.
Personen (inclusief kinderen) die op grond van hun fysieke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de stofzuiger veilig te bedienen, mogen deze alleen gebruiken als ze onder toezicht staan van of worden geïnstrueerd door een verantwoordelijk persoon.
Kinderen
Verstikkingsgevaar! Kinderen kunnen zich tijdens het spelen in verpakkingsmateriaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmateriaal bij kinderen vandaan. Houd kinderen onder 8 jaar op een afstand, tenzij u voortdurend toezicht houdt. Kinderen vanaf 8 jaar mogen de stofzuiger alleen zonder toezicht gebruiken als ze weten hoe ze deze veilig moeten bedienen. De kinderen moeten zich bewust zijn van de gevaren van een foutieve bediening. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden. Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.
Controleer de stofzuiger en alle meegeleverde onderdelen voor het gebruik op zichtbare beschadigingen. Gebruik nooit een beschadigde stofzuiger en beschadigde onderdelen.
Vergelijk de aansluitgegevens (netspanning en frequentie) op het typeplaatje van de stofzuiger met de waarden van het elektriciteitsnet. Deze gegevens moeten beslist overeenstemmen. De stofzuiger is zonder wijziging geschikt voor 50 Hz of 60 Hz.
De wandcontactdoos moet met ten minste 16 A of 10 A traag zijn beveiligd. Tijdelijk of doorlopend gebruik van een autonome of niet-net synchrone energievoorziening (zoals microgrids, backupsystemen) is mogelijk. Voorwaarde voor het gebruik is dat de energievoorziening voldoet aan de bepalingen van EN 50160 of een vergelijkbare standaard.
De veiligheidsvoorzieningen van de huisinstallatie en dit Miele product moeten ook werken bij gebruik van een microgrid of een niet-net synchrone energievoorziening of de veiligheidsvoorzieningen in de energievoorziening moeten door gelijkwaardige voorzieningen worden vervangen.
▷ Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele worden gerepareerd, anders vervalt de garantie. ▷ Gebruik de stofzuiger niet als het aansluitsnoer beschadigd is. Laat een beschadigd aansluitsnoer alleen compleet met kabeltrommel vervangen. Om veiligheidsredenen mag dit alleen door een door Miele geautoriseerde vakman of door Miele worden gedaan. ▷ Gebruik het aansluitsnoer niet om de stofzuiger te dragen en trek de stekker niet aan het snoer uit de contactdoos. Het snoer mag niet over scherpe randen worden getrokken of onder deuren of iets dergelijks beklemd raken. Trek de stofzuiger niet onnodig over het snoer. Het aansluitsnoer, de stekker en de contactdoos kunnen anders beschadigd raken, met alle risico's van dien.
Reparaties mogen alleen door vakmensen worden uitgevoerd die door Miele zijn geautoriseerd. Ondeskundig uitgevoerde reparaties kunnen voor de gebruiker gevaar opleveren.
Veilig gebruik
▷ Gebruik de stofzuiger niet zonder stofzuigerzak, motorfilter en uitblaasfilter. ▷ Als er geen stofzuigerzak geplaatst is, kan het deksel van de stofruimte niet worden gesloten. Zet geen kracht. ▷ Controleer voordat u het deksel van de stofruimte sluit of de stofzuigerzak goed is vastgeklikt. ▷ Zuig nooit brandende of gloeiende voorwerpen op (zoals sigarettenpeuken, as en kolen). ▷ Zuig geen tonerresten op. Toner van bijvoorbeeld printers of kopieerapparaten kan elektriciteit geleiden. ▷ Zuig nooit vloeistoffen of vochtig vuil op. Laat met water of sop gereinigde oppervlakken eerst helemaal opdrogen, voordat u gaat zuigen. ▷ Zuig nooit licht ontvlambare of explosieve stoffen of gassen op in verband met explosiegevaar. Zuig ook nooit in een ruimte waar dergelijke stoffen opgeslagen liggen. Houd het zuiggedeelte niet te dicht bij het hoofd als u de stofzuiger gebruikt.
Reiniging
Dompel de stofzuiger en de accessoires nooit in water. Reinig de stofzuiger en de accessoires alleen droog of met een licht vochtige doek.
Accessoires en onderdelen
Raak tijdens het stofzuigen met een Miele turboborstel niet de draaiende borstelas aan. De handgreep mag niet beschadigd zijn, als u voor het zuigen alleen de greep gebruikt. ▷ Gebruik alleen stofzuigerzakken, filters en originele accessoires met het Miele logo op de verpakking. Alleen dan kan Miele de veiligheid waarborgen. Alleen bij gebruik van originele Miele onderdelen garandeert Miele dat aan de veiligheidseisen wordt voldaan. Defecte onderdelen mogen alleen door originele Miele onderdelen worden vervangen. Miele geeft u na afloop van de serieproductie van de stofzuiger een leveringsgarantie van maximaal 15 jaar en minimaal 10 jaar voor essentiële onderdelen.
Transport
De verpakking beschermt de stofzuiger tegen transportschade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.

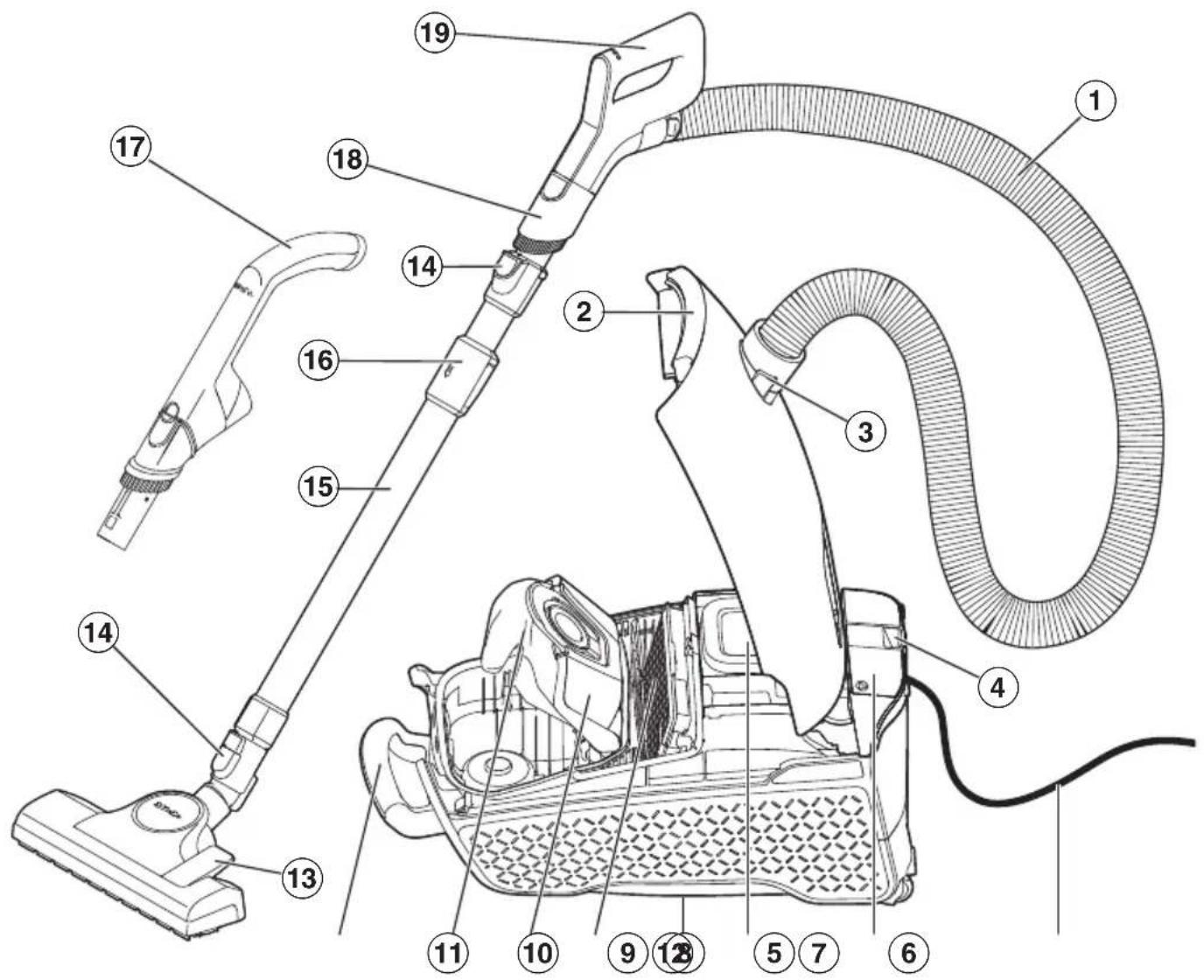

① Zuigslang ② Ontgrendelingsknop voor deksel van de stofruimte ③ Aansluitstuk ④ Parkeersysteem voor zuigpauzes ⑤ Aansluitkabel met netstekker ⑥ Accessoirevak voor 2-in-1 zuigmond voor meubels en kieren ⑦ Bedieningspaneel ⑧ Parkeersysteem voor opslag (onderkant van de stofzuiger) ⑨ Origineel Miele-uitblaasfilter* ⑩ Houder van de stofzuigerzak ⑪ Originele Miele-stofzuigerzak ⑫ Draagbeugel ⑬ Zuigmond ⑭ Ontgrendelingsknoppen ⑮ Telescopische zuigbuis ⑯ Ontgrendeling telescopische zuigbuis ⑰ EcoComfort-greep* ⑱ Afneembare reliefborstel* ⑲ Comfort-handgreep* ⑳ Voetschakelaars +/- voor het instellen van het zuigvermogen ㉑ Vervangingsindicator voor stofzuigerzak ㉒ Vermogensstanden ㉓ Voetschakelaar Aan/Uit ㉔ Vervangingsindicator voor uitblaasfilter ㉕ Voetschakelaar automatische snoerhaspel
- Afhankelijk van het model kunnen deze onderdelen afwijken of ontbreken.
Afdanken van de verpakking
De verpakking zorgt ervoor dat u het apparaat gemakkelijk kunt hanteren en beschermt het apparaat tegen transportschade. Het verpakkingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en is in het algemeen recyclebaar.
Door hergebruik van verpakkingsmateriaal worden er op grondstoffen bespaard. Gebruik materiaalspecifieke inzamelings- en retouropties voor recyclebaar materiaal.
Wij raden u aan de verpakking te bewaren voor het geval u het apparaat een keer wilt vervoeren.
Afvoer van stofzuigerzakken en filters
Stofzuigerzakken en filters zijn gemaakt van milieuvriendelijk materiaal. De filters kunnen bij het normale huisvuil worden weggegooid. Dat geldt ook voor de stofzuigerzak, tenzij er vuil in zit dat niet met het huisvuil mag worden weggegooid.
Afdanken van het apparaat
Elektrische en elektronische apparaten bevatten meestal waardevolle materialen. Ze bevatten ook stoffen, mengsels en onderdelen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw af te danken apparaat bij het gewone huisvuil afvoert of er niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Voer het af te danken apparaat daarom nooit via het gewone huisvuil af.
Lever het apparaat in bij een gratis, gemeentelijk inzameldepot voor elektrische en elektronische apparaten, bij uw vakhandelaar of bij Miele. U bent wettelijk zelf verantwoordelijk voor het wissen van eventuele persoonlijke gegevens op het af te danken apparaat. U bent wettelijk verplicht om niet compleet ingebouwde gebruikte batterijen en accu's alsmede lampen die onbeschadigd kunnen worden verwijderd, te verwijderen. Breng deze naar een geschikte inzamellocatie, waar u ze gratis kunt inleveren. Het af te danken apparaat moet totdat u het wegbrengt buiten het bereik van kinderen worden bewaard.
Deze stofzuiger is een stofzuiger voor huishoudelijk gebruik en wordt volgens voornoemde verordening als universele stofzuiger geclassificeerd.
Deze gebruiksaanwijzing en verdere gegevens kunt u downloaden van de Miele internetsite www.miele.com.
Het conform de verordening bepaalde jaarlijkse energieverbruik is het indicatieve jaarlijkse energieverbruik (kWh per jaar), gebaseerd op 50 reinigingsbeurten. Het werkelijke energieverbruik is afhankelijk van hoe de stofzuiger wordt gebruikt.
Alle in de voornoemde verordening uit te voeren testen en berekeningen zijn gedaan op basis van de volgende, van toepassing zijnde, geharmoniseerde normen, rekening houdend met de bij de verordening gepubliceerde richtlijn van de Europese Commissie van september 2014:
Niet alle bijgeleverde zuigmonden en hulpstukken zijn bedoeld voor de in de verordening genoemde intensieve reiniging van tapijten of harde vloeren. De volgende zuigmond en instelling zijn gebruikt om de waarden vast te stellen:
ging van tapijten of harde vloeren. De volgende zuigmond en instelling werden gebruikt om de waarden vast te stellen:
Voor de energieverbruikswaarden en de reinigingsklassen op tapijt en harde vloeren, alsmede voor het geluidsniveau op tapijt is de omschakelbare zuigmond met verzonken borstels in de stand voor tapijt gebruikt. (Druk op het voetpedaal).
De conform de verordening bepaalde gegevens hebben uitsluitend betrekking op de hier genoemde combinaties en instellingen van de zuigmond op de verschillende vloerbedekkingen.
Voor alle metingen zijn alleen originele Miele stofzuigerzakken, motorfilters en uitblaasfilters gebruikt.
De afbeeldingen waarnaar met nummers wordt verwezen, vindt u op de uitklappagina's achter in deze gebruiksaanwijzing.
De afbeeldingen waarnaar met nummers wordt verwezen, vindt u op de uitklappagina's achter in deze gebruiksaanwijzing.
De stofzuiger is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren.
De stofzuiger is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren.
Enkele modellen worden standaard geleverd met een turboborstel die hier niet is afgebeeld.
Bij deze turboborstel hoort een aparte gebruiksaanwijzing.
Meegeleverde accessoires (afb. 01)
① Reliefborstel
Voor het zuigen van minder kwetsbare oppervlakken (zoals toetsenborden) en voor het opzuigen van kruimels.
De reliëfborstel is afneembaar en kan worden gebruikt om moeilijk bereikbare plekken af te zuigen.
2-in-1 zuigmond voor meubels en kieren
Voor het afzuigen van plooien, naden en hoeken van gestoffeerde meubels, matrassen, kussens, gordijnen, enz.
3D4U
Met 3D4U biedt Miele u bovendien gratis accessoires voor het downloaden voor de 3D-printer aan (www.miele.nl, Service, Onderdelen en Accessoires).
3D4U

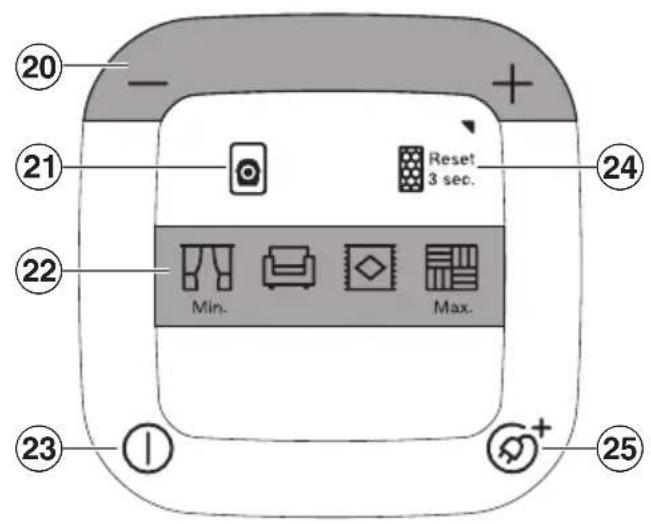

Symbolen op het bedieningspaneel
Op de stofzuiger zijn de vermogensstanden voorzien van symbolen die aangeven waarvoor de betreffende vermogensstand wordt aanbevolen.
| IV | Vitrages, textiel |
| II | Gestoffeerde meubels, kussens |
| III | hoogwaardig velourstapijt, kleed-jes en lopers |
| IV | Harde vloeren, sterk verontre-i-nigde tapijten en vloerbedek-kingen |
Andere symbolen voor werking en functie:
| - Verminderering van afzuigvermögen |
| + Toename afzuigvermögen |
| ® | Vervangingsindicator voor stofzuigerzak |
| ® | Vervangingsindicator vooruitblaasfilter |
| 1 | Inschakelen/Uitschakelen |
| ®+ | Automatische snoerhaspel |
Functie verrangingsindicator voor stofzuigerzak
Over het algemeen bestaat huisstof uit een mengsel van stof, haren, pluizen, draadjes, zand, etc. Op die samenstelling is de stofstandindicator afgesteld.
Wanneer u veel fijn stof opzuigt, zoals boorgruis, zand, gips of meel, raken de poriën van de stofzuigerzak snel verstopt.
De indicator zal dan al "vol" aangeven, ook al is de stofzuigerzak nog niet vol. De stofzuigerzak moet dan vervangen worden.
Als u daarentegen veel haren, tapijtpluizen, etc. opzuigt, reageert de indicator pas als de stofzuigerzak al overvol is.
Functie vervangingsindicator vooruitblaasfilter
Na ca. 50 bedrijfsuren (wat overeenkomt met een gemiddelde gebruiksduur van een jaar) brandt de vervangingsindicator voor uitblaasfilter. Vervang het uitblaasfilter als het controlelampje op de stofzuiger gaat branden.
Controleer op dit punt ook de vervuilingsstatus van het motorfilter.
Telkens wanneer u het uitblaasfilter vervangt en het motorfilter reinigt, moet u het controlelampje opnieuw instellen.
Zie de paragraaf "Vervangingsindicator voor uitblaasfilter gaat branden" in het hoofdstuk "Reiniging en onderhoud".
Motorfilter
Uw stofzuiger is standaard uitgerust met een motorfilter met levenslange bescherming. Het hoeft niet te worden vervangen tijdens de volledige levensduur van de stofzuiger.
Ingebruikneming
Zuigslang aansluiten (afb. 02)
Steek het aansluitstuk in de zuigopening van de stofzuiger. Het aansluitstuk moet duidelijk vastklikken. Richt daarbij het puntje op het aansluitstuk op het gaatje op de stofzuiger.
Zuigslang verwijderen (afb. 03)
Druk op de ontgrendelingsknoppen aan weerszijden van het aansluitstuk en trek het aansluitstuk uit de zuigopening.
Zuigslang en greep in elkaar schuiven (afb. 04)
Steek het aansluitstuk van de zuigslang in de greep. U moet een duidelijke klik horen.
Greep en zuigbuis in elkaar schuiven (afb. 05)
Steek de greep in de zuigbuis. De greep moet duidelijk vastklikken. Richt hierbij het puntje op het aansluitstuk op het gaatje op de stofzuiger. - Om de delen weer uit elkaar te halen, drukt u op de ontgrendelingsknop en trekt u de greep iets draaiend uit de zuigbuis.
Zuigbuis en omschakelbare zuigmond in elkaar steken (afb. 06)
Steek de zuigbuis links- en rechtsomdraaiend in de zuigmond. De buis zit goed als u een klik hoort. - Om de delen weer uit elkaar te halen, drukt u op de ontgrendelingsknop en trekt u de zuigbuis iets draaiend uit de zuigmond.
Bediening
Telescopische zuigbuis instellen (afb. 07)
De telescopische zuigbuis bestaat uit 2 in elkaar geschoven buizen, waarmee de zuigbuis voor het stofzuigen in lengte verstelbaar is. Pak de ontgrendeling vast en stel de telescopische zuigbuis op de juiste lengte in.
Zuigmond instellen (afb. 08 + 09)
Afhankelijk van het model heeft uw stofzuiger een van de volgende afgebeelde zuigmonden.
Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloer.
Zuig robuuste harde vloeren en vloeren met voegen altijd met uitgeschoven borstel:
Druk op de voetschakelaar. Zuig vloerkleden en tapijt met ingetrokken borstel: Druk op de voetschakelaar.
Als u de zuigmond slechts met moeite kunt verplaatsen, verlaagt u het zuigvermogen, totdat u de zuigmond wel gemakkelijk kunt verplaatsen (zie paragraaf "Zuigvermogen kiezen").
Traptreden zuigen (afb. 10)
! Gevaar voor letsel door omvallende stofzuiger.
U of anderen kunnen gewond raken als een stofzuiger van de trap valt.
Zuig trappen altijd van beneden naar boven.
Met de omschakelbare zuigmond kunt u ook traptreden zuigen.
Aansluitsnoer uitrollen (afb. 11)
Trek aan het aansluitsnoer totdat dit de gewenste lengte heeft. Steek de stekker in het stopcontact.
Schade door oververhitting.
Als het aansluitsnoer langer wordt gebruikt, kan het oververhit raken.
Rol het aansluitsnoer helemaal uit als u de stofzuiger langer dan 30 minuten gebruikt.
Aansluitsnoer oprollen (afb. 12)
Trek de stekker uit het stopcontact. Druk kort de voetschakelaar voor de snoerhaspel in.
Het aansluitsnoer wordt volledig opgerold. U kunt het oprollen van het snoer op een willekeurige plek onderbreken. Trek daarvoor tijdens het oprollen kort aan het snoer.
In- en uitschakelen (afb. 13)
Trap op de voetschakelaar Aan/Uit ①.
Zuigvermogen kiezen (afb. 14)
U kunt het zuigvermogen van de stofzuiger aan de situatie aanpassen. Als u het zuigvermogen verlaagt, kunt u de zuigmond gemakkelijk heen en weer bewegen.
De gekozen vermogensstand licht geel op.
Bij de eerste ingebruikneming wordt de stofzuiger op de hoogste stand ingeschakeld.
Bij elk volgend gebruik wordt de stofzuiger op de vermogensstand ingeschakeld die het laatst is gebruikt.
Druk op voetschakelaar + voor een hoger afzuigvermogen. Druk op voetschakelaar - voor een lager afzuigvermogen.
Als u de omschakelbare zuigmond slechts met moeite kunt verplaatsen, verlaagt u het zuigvermogen, totdat u de zuigmond wel gemakkelijk kunt verplaatsen.
Tussenstand zuigvermogen
Naast de standaard vermogensstanden kunt u het zuigvermogen van uw stofzuiger aanpassen aan het door u gewenste zuigvermogen.
Om het zuigvermogen aan uw behoeftes aan te passen, gaat u als volgt te werk:
Houd de voetschakelaar + of - ingedrukt. Het symbool voor de huidige geselecteerde vermogensstand begint te knipperen. Houd de voetschakelaar + of - ingedrukt tot het gewenste afzuigvermogen is bereikt. Het symbool van de vooraf ingestelde vermogensstand dat het dichtst bij het afzuigvermogen ligt, knippert dienovereenkomstig. Laat de voetschakelaar los.
Als er daarna 5 seconden geen toets wordt bediend, is de tussenstand voor de eerstvolgende hogere/volgende lagere standaard vermogensstand opgeslagen.
Als u daarna de stofzuiger weer gebruikt, schakelt hij met de opgeslagen tussenstand in. U kunt de opgeslagen tussenstand wissen door een van de voorgeprogrammeerde 4 vermogensstanden te kiezen.
Accessoires uit het opbergvak nemen (afb.15)
Druk op de markering op het accessoirevak. Het accessoirevak gaat open. Verwijder de gecombineerde bekledings- en kierenborstel. Sluit het deksel van het accessoirevak en druk het goed aan.
Set 2-in-1 zuigmond voor meubels en kieren
De stofzuiger is standaard uitgerust met een gecombineerde bekledings- en kierenborstel.
Kierenborstel (afb. 16)
Eenmaal verwijderd uit het accessoirevak is de 2-in-1 zuigmond voor meubels en kieren geschikt voor het stofzuigen van plooien, naden en hoeken.
Meubelzuigmond (afb. 16)
Druk op de ontgrendelingsknop van de 2-in-1 zuigmond voor meubels en kieren en draai de meubelzuigmond over de geleider totdat de meubelzuigmond duidelijk vastklikt. Druk op de ontgrendelingsknop wanneer het zuigproces is voltooid en draai de meubelzuigmond terug naar de uitgangspositie. Draai de 2-in-1 zuigmond voor meubels en kieren tot de ontgrendelingsknop duidelijk vastklikt.
Reliefborstel aan de EcoComfort-greep gebruiken (afhankelijk van het model) (afb. 17)
Druk op de ontgrendelingsknop van de reliefborstel en schuif deze over de geleider, totdat de borstel duidelijk vastklikt. Druk na gebruik van de borstel op de ontgrendelingsknop en schuif de reliefborstel terug in de uitgangspositie, totdat de borstel duidelijk vastklikt.
Reliefborstel aan de Comfort-handgreep 2.0 gebruiken (afhankelijk van het model)
Druk op de ontgrendelingsknop van de reliefborstel en schuif deze over de geleider, totdat de borstel duidelijk vastklikt. (afb. 18) Druk op de ontgrendelingsknop en draai de reliefborstel opzij. (afb. 19) Schuif de reliefborstel over de geleider naar beneden, totdat de reliefborstel van de greep wordt losgekoppeld. (afb. 19) Plaats de reliefborstel terug op de zuigbuis, totdat de reliefborstel duidelijk vastklikt. (afb. 20)
Na afloop van het zuigen
Druk op de ontgrendelingsknop en trek de reliefborstel van de zuigbuis. Schuif de reliefborstel terug op de Comfort-handgreep 2.0, totdat de reliefborstel duidelijk vastklikt. Schuif de reliefborstel in de uitgangspositie om de greep weer in de zuigbuis te kunnen plaatsen.
Transporteren en opbergen
Parkeersysteem voor korte pauzes (afb. 21)
Als u tijdens het stofzuigen even pauzeert, kunt u de zuigbuis met de zuigmond op de stofzuiger "parkeren".
! Gevaar voor letsel door vallende stofzuiger.
Gebruik het parkeersysteem niet als de stofzuiger op een hellende ondergrond staat.
Steek de zuigmond met de parkeeraansluiting van bovenaf in de opening van het parkeersysteem.
Parkeersysteem (afb. 22)
Voor het transport of voor het bewaren kunt u de zuigbuis met de zuigmond op de stofzuiger parkeren.
! Gevaar voor elektrische schok door netspanning.
Ook als een stofzuiger uitgeschakeld is, staat er netspanning op het apparaat.
Schakel de stofzuiger na elk gebruik uit. Trek de stekker uit het stopcontact.
Zet de stofzuiger rechtop. Schuif de buisdelen van de telescoopzuigbuis helemaal in. Steek het aanzuighulpstuk met de parkeernok van bovenaf in de zuigbuishouder aan de onderkant van de stofzuiger.
Op deze manier kunt u de stofzuiger gemakkelijk transporteren en opbergen.
Reiniging en onderhoud
! Gevaar voor elektrische schok door netspanning.
Ook als een stofzuiger uitgeschakeld is, staat er netspanning op het apparaat.
Haal de stekker voor elke reiniging en onderhoud uit het stopcontact.
Het Miele filtersysteem bestaat uit 3 accessoires:
- Originele Miele stofzuigerzak (type TU)
- Origineel Miele uitblaasfilter
- Motorfilter
Voor een optimaal zuigvermogen van de stofzuiger moeten de stofzuigerzak en het uitblaasfilter van tijd tot tijd vervangen worden.
Wij adviseren het gebruik van originele accessoires met het Miele logo op de verpakking. Alleen met deze producten benut u het zuigvermogen van de stofzuiger optimaal en bereikt u het beste reinigingsresultaat.
Stofzuigerzakken met het Miele logo op de verpakking zijn niet van papier of papierachtige materialen gemaakt en hebben geen kartonnen greeplip. Dit vergroot de levensduur en de veiligheid.
Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zonder Miele logo op de verpakking, vallen niet onder de garantie van de stofzuiger.
Verkoop accessoires
Originele Miele accessoires zijn verkrijgbaar via de Miele webshop, de Miele Service of uw Miele vakhandelaar.
U herkent originele Miele accessoires aan het Miele logo op de verpakking.
Elke verpakking originele Miele stofzuigerzakken bevat 4 stofzuigerzakken en een uitblaasfilter AirClean. Originele Miele grootverpakkingen bevatten 16 stofzuigerzakken en 4 uitblaasfilters AirClean.
Voor het bijbestellen van originele Miele uitblaasfilters vindt u de verkoopaanduidingen in het hoofdstuk "Bij te bestellen accessoires", paragraaf "Filters".
Vervangingsindicator voor stofzuigerzak (afb. 23)
Vervang de stofzuigerzak wanneer de vervangingsindicator voor de stofzuigerzak gaat branden.
Als de poriën van de stofzuigerzak verstopt raken, neemt het zuigvermogen van de stofzuiger af.
Gooi stofzuigerzakken weg. Gebruik stofzuigerzakken niet meer dan één keer.
Plaats de omschakelbare zuigmond. Schakel de stofzuiger in en kies het maximale vermogen. ■ Til de zuigmond een stukje van de vloer.
Stofzuigerzak verwijderen (afb. 25)
Druk op de ontgrendelingsknoppen aan weerszijden van het aansluitstuk en trek het aansluitstuk uit de zuigopening. (afb. 03) Druk de ontgrendelingsknop bij de greep in en klap het deksel van de stofruimte omhoog tot u een klik hoort. (afb. 24) Til de houder van de stofzuigerzak met een hand op. Trek de stofzuigerzak met de andere hand naar buiten met behulp van het lipje. (afb. 25)
De turquoise vergrendeling gaat omhoog.
De turquoise vergrendeling voorkomt dat het deksel van de stofruimte wordt gesloten als er geen stofzuigerzak is geplaatst. Zet geen kracht.
Stofzuigerzak plaatsen (afb. 26)
■ Til de houder van de stofzuigerzak met een hand op. Steek de nieuwe stofzuigerzak met de andere hand tot de aanslag in de omhooggeklapte houder van de stofzuigerzak. Laat de stofzuigerzak samengevouwen zoals deze in de verpakking zit.
Zorg ervoor dat de greep van de stofzuigerzak aan beide zijden volledig in de geleiding loopt (zie vergrootglas).
De turquoise vergrendeling sluit tot deze duidelijk hoorbaar vastklikt.
Druk het deksel van de stofruimte dicht tot u de vergrendeling hoort klikken. De stofzuigerzak mag niet klem zitten.
Steek het aansluitstuk in de zuigopening van de stofzuiger. Het aansluitstuk moet duidelijk vastklikken. Richt de pijl op het aansluitstuk op het gaatje op de stofzuiger. (afb. 02)
De vervangingsindicator voor uitblaasfilter gaat branden (afb. 27)
Vervang het uitblaasfilter wanneer de vervangingsindicator voor uitblaasfilter op de stofzuiger gaat branden. Het motorfilter moet nu ook worden gecontroleerd op vervuiling, zie hoofdstuk "Motorfilter reinigen".
Telkens wanneer u het uitblaasfilter verwangt, moet u het controlelampje opnieuw instellen. Hiervoor moet de stofzuiger ingeschakeld zijn.
Druk de voetschakelaar 3 seconden in.
Het controlelampje dooft en het systeem staat weer in de uitgangspositie.
Het resetten van het controlelampje is alleen mogelijk als het controlelampje al brandt, maar niet in de tussentijd.
Uitblaasfilter AirClean vervangen (afb. 28-30)
Plaats nooit meer dan één uitblaasfilter.
Open het deksel van de stofruimte. (afb. 24)
Als u een uitblaasfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 of HEPA AirClean 50 wilt plaatsen, volg dan de aanwijzingen onder de paragraaf "Een ander uitblaasfilter plaatsen".
Ontgrendel het filterrooster aan de voorkant en verwijder het filterrooster aan de bovenkant. (afb. 28) Druk de ontgrendeling van het filterrooster samen en open het rooster. (afb. 29) Haal het oude AirClean-uitblaasfilter er aan een van de schone kanten uit. Plaats het nieuwe AirClean-uitblaasfilter precies. (afb. 29) Sluit het filterrooster. Het rooster moet vastklikken. Plaats het filterrooster met een precieze passing aan de onderkant. (afb. 30) Druk het filterrooster aan beide kanten naar achteren totdat het vastklikt. (afb. 30)
Schade door vervuiling van de stofruimte.
Als een stofzuigerzak niet goed is vastgeklikt, kunnen grote hoeveelheden stof in de stofruimte terechtkomen en onderdelen beschadigen. Controleer voordat u het deksel van de stofruimte sluit of de stofzuigerzak goed is vastgeklikt en de vergrendeling is gesloten.
Druk het deksel van de stofruimte dicht tot u de vergrendeling hoort klikken. De stofzuigerzak mag niet klem zitten.
Uitblaasfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 en HEPA AirClean 50 vervangen (afb. 31 + 32)
Plaats nooit meer dan één uitblaasfilter.
Open het deksel van de stofruimte. (afb. 24)
Als u een uitblaasfilter AirClean wilt plaatsen, volg dan de aanwijzingen onder de paragraaf "Een ander uitblaasfilter plaatsen".
Trek het uitblaasfilter naar voren en verwijder het uitblaasfilter naar boven. (afb. 31) Plaats het nieuwe uitblaasfilter zodat het onderaan goed past en druk het uitblaasfilter aan beide zijden naar achteren totdat het vastklikt. (afb. 32)
Schade door vervuiling van de stofruimte.
Als een stofzuigerzak niet goed is vastgeklikt, kunnen grote hoeveelheden stof in de stofruimte terechtkomen en onderdelen beschadigen. Controleer voordat u het deksel van de stofruimte sluit of de stofzuigerzak goed is vastgeklikt en de vergrendeling is gesloten.
Druk het deksel van de stofruimte dicht tot u de vergrendeling hoort klikken. De stofzuigerzak mag niet klem zitten.
Een ander uitblaasfilter plaatsen (afb. 33)
Plaats nooit meer dan één uitblaasfilter.
Afhankelijk van het model heeft uw stofzuiger een van de volgende uitblaasfilters:
a AirClean
b AirClean Plus 50 (lichtblauw)
c Silence AirClean 50 (grijs)
d Active AirClean 50 (zwart)
- Als u het uitblaasfilter a door uitblaasfilter b, c, d of e wilt vervangen, moet u ook het filterrooster verwijderen en in plaats daarvan een nieuw uitblaasfilter plaatsen.
- Als u uitblaasfilter b, c, d of e door uitblaasfilter a wilt vervangen, moet u het uitblaasfilter beslist in een filterrooster* plaatsen (afb. 29), zie hoofdstuk "Na te bestellen accessoires", paragraaf "Filter".
Reinig het motorfilter (afb. 34 + 35)
Open het deksel van de stofruimte. (afb. 24) Verwijder de stofzuigerzak. (afb. 25) Ontgrendel het motorfilter aan de voorzijde en verwijder het aan de bovenkant uit de stofruimte. (afb. 34)
Schade door fouten tijdens de reiniging.
Het motorfilter kan beschadigd raken en daardoor niet meer goed werken.
Reinig het motorfilter niet met water. Gebruik voor de reiniging geen scherpe of spitse voorwerpen.
Reinig het motorfilter met een droge stofdoek of stofborstel. Steek de scharnieren van het motorfilter precies in de scharnieruitsparingen in de stofruimte en vergrendel het motorfilter tot het vastklikt. (afb. 35) Steek de stofzuigerzak in de houder van de stofzuigerzak tot de vergrendeling definitief gesloten is. (afb. 26)
Druk het deksel van de stofruimte dicht tot u de vergrendeling hoort klikken. De stofzuigerzak mag niet klem zitten.
De draadopnemers verrangen (afb. 36)
(niet mogelijk voor modellen met AllFloor zuigmonden)
U kunt de draadopnemers op de zuigmond verrangen. Vervang de draadopnemers wanneer de pool versleten is.
Neem de draadopnemers uit de insteekopeningen. Gebruik bijvoorbeeld een sleufschroevendraaier. Vervang de draadopnemers.
Nieuwe onderdelen zijn verkrijgbaar bij de Miele vakhandelaar of rechtstreeks bij Miele.
Stofzuiger en accessoires reinigen
! Gevaar voor elektrische schok door netspanning.
Ook als een stofzuiger uitgeschakeld is, staat er netspanning op het apparaat.
Haal de stekker voor elke reiniging uit het stopcontact.
! Gevaar voor elektrische schok door netspanning.
Als er vocht in de stofzuiger komt, kunt u een elektrische schok krijgen.
Dompel de stofzuiger nooit onder in water.
De buitenkant van de stofzuiger en de kunststof accessoires kunt u reinigen met een normaal reinigingsmiddel voor kunststof.
Schade als gevolg van ongeschikte reinigingsmiddelen.
Alle oppervlakken zijn krasgevoelig.
Alle oppervlakken kunnen verkleuren of aangetast worden als ze met verkeerde reinigingsmiddelen in aanraking komen.
Gebruik geen schuurmiddelen en geen glas- of allesreinigers. Gebruik ook geen oliehoudende onderhoudsmiddelen.
Stofruimte reinigen
De ruimte voor de stofzak kunt u met een eventuele tweede stofzuiger reinigen of met een droge stofdoek, een stoffer of een plumeau.
Reinig ook de onderkant van het deksel van de stofruimte.
Problemen oplossen
De meeste storingen en problemen die bij dagelijks gebruik kunnen optreden, kunt u zelf verhelpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u Miele niet hoeft in te schakelen.
Op www.miele.com/service vindt u informatie over hoe u storingen kunt verhelpen.
De volgende tabellen helpen u de oorzaken van een probleem te achterhalen en het probleem te verhelpen.
! Gevaar voor elektrische schok door netspanning.
Ook als een stofzuiger uitgeschakeld is, staat er netspanning op het apparaat.
Haal de stekker altijd uit het stopcontact voordat u probeert problemen te verhelpen.
| Probleem Oorzaak en oplossing |
| De stofzuiger worden van-zelf uitgeschakeld. | De stofzuiger heeft een temperatuurbegrenzer die het apparaat uitschakelt als het oververhit raakt.Deze storing kan optreden als de luchtkanalen ver-stopt raken, als de stofzuigerzak vol of verstopt is of als het motorfilter/uitblaasfilter erg verruild is.Schakel in dat geval de stofzuiger uit met voetscha-kelaar Aan/Uit ① en trek de stekker uit het stopcontact.Als u de oorzaak van de storing heeft verholpen, wacht dan 20-30 minutes totdat de stofzuiger voldoende is afgekoeld. Daarna kutu het apparaat weein schake-len en gebruiken. |
Service
Op www.miele.com/service vindt u informatie over hoe u storingen kunt verhelpen en over Miele onderdelen.
De contactgegevens van de afdeling klantcontacten van Miele vindt u achteraan in dit document.
Garantie
De garantietermijn voor dit apparaat bedraagt 2 jaar.
Voor meer informatie zie de bijgevoegde garantievoorwaarden.
Bij te bestellen accessoires
Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloer.
Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zonder Miele logo op de verpakking, vallen niet onder de garantie van de stofzuiger.
Deze en andere producten zijn verkrijgbaar via de Miele webshop, bij Miele Service of bij de Miele vakhandelaar.
Sommige modellen zijn standaard al voorzien van een of meer van de volgende accessoires.
Zuigmonden / borstels
Zuigmond AllFloor (SBD AF)
Platte zuigmond om onder zeer lage meubels te zuigen. De borstel is bovendien stil, licht en kan zeer goed grof vuil opnemen.
Turboborstel TurboTeQ (STB 305-3)
Voor het verwijderen van draadjes en haren van laagpolige textiele vloerbedekkingen.
Borstel Parquet Twister met draaigewricht (SBB 300-3)
Met deze borstel (met natuurhaar) kunt u harde vloeren zuigen. Ook ideaal voor het uitzuigen van nissen.
Borstel Parquet Twister XL met draaigewricht (SBB 400-3)
Met deze borstel (met natuurhaar) kunt u grote, harde vloeren snel zuigen. Ook ideaal voor het uitzuigen van nissen.
Overige accessoires
Hand-turboborstel Turbo Mini (STB 101)
Voor het zuigen en borstelen van gestoffeerde meubels, matrassen en autostoelen.
Universe borstel (SUB 20)
Met deze borstel kunt u boeken, boekenplanken en dergelijke schoonzuigen.
Lamellen-/radiatorborstel (SHB 30)
Met de radiatorborstel zuigt u radiatoren, voegen en lamellen schoon.
Voor het zuigen van matrassen en gestoffeerde meubels tot in de naden.
Kierenzuiger, 300 mm (SFD 10)
Een extra lange kierenzuiger voor het zuigen van naden, kieren, hoeken, etc.
Kierenzuiger, 560 mm (SFD 20)
Een flexibele kierenzuiger voor het zuigen van moeilijk toegankelijke plekken.
Meubelzuigmond XL (SPD 20)
Brede meubelzuigmond voor het zuigen van gestoffeerde meubels, matrassen en kussens.
Filters
Uitblaasfilter AirClean Plus 50 (SF-AP 50)
Een extra effectief filter voor extra schone lucht.
Uitblaasfilter Silence AirClean 50 (SF-SA 50)
Vermindert het geluidsniveau van de stofzuiger.
Uitblaasfilter Active AirClean 50 (SF-AA 50)
Vermindert onaangename luchtjes in huis. Ideaal voor rokers en huishoudens met huisdieren.
Uitblaasfilter HEPA AirClean 50 (SF-HA 50)
Een effectief filter tegen zeer fijn stofdeeltjes en allergenen. Ideaal voor mensen met een huisstofallergie.
Filterrooster
Het filterrooster is nodig als u in plaats van een uitblaasfilter AirClean Plus, Silence AirClean, Active AirClean of HEPA AirClean het uitblaasfilter AirClean wilt gebruiken.
Verenigd Koninkrijk
Miele Co. Ltd., Fairacres, Marcham Road, Abingdon, Oxon, OX14 1TW Tel: 0330 160 6600, Internet: www.miele.co.uk, E-mail: info@miele.co.uk
Australië
Herstellingen en andere inlichtingen
Miele Nederland B.V.
Postbus 166
4130 ED Vianen
Telefoon: (0347) 378888
